Дизайн и возможности
Цветовая схема уже стала традиционной для плат DFI серии LanParty – черная PCB и желто-зелёные слоты, светящиеся в ультрафиолете, как и шлейфы.

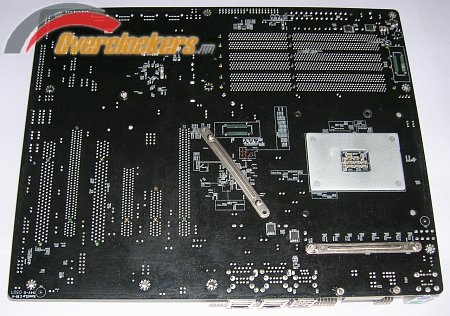

DFI LanParty UT X58-T3eH8 по дизайну PCB очень похожа на DFI LanParty DK X58-T3eH6. Существенные отличия можно найти только слева от сокета 1366 - в той части, где расположена система питания процессора.
реклама

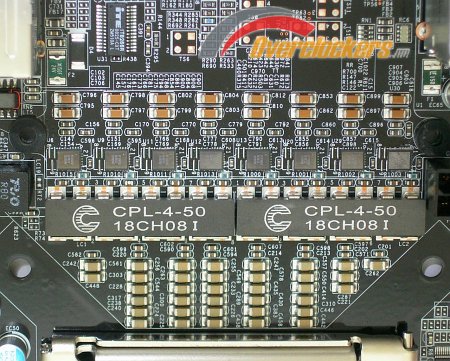

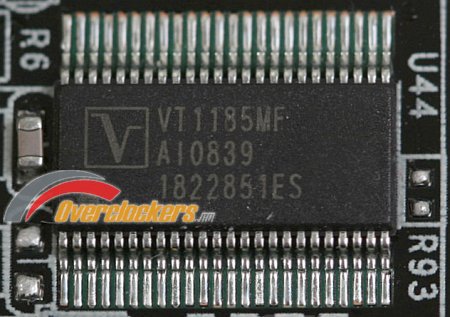

У модели UT X58-T3eH8 она восьмифазная цифровая, в её основе используется контроллер Volterra VT1185MF:

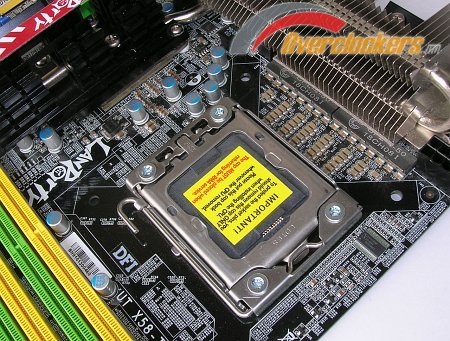

Вокруг процессорного сокета много свободного места и нет высоких деталей. Это позволяет устанавливать крупногабаритные кулеры, а так же упрощает теплоизоляцию при использовании экстремальных систем охлаждения.

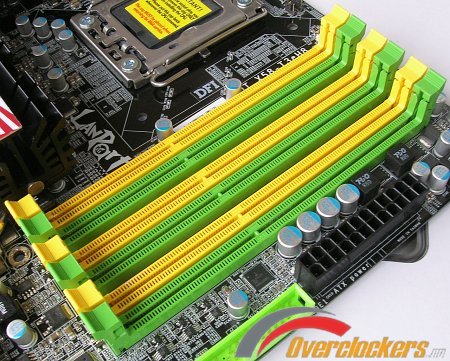

Слоты памяти в количестве шести штук расположены справа от процессорного сокета. Поддерживается трехканальный режим работы памяти. В случае использования только трех модулей их следует устанавливать в зеленые слоты.

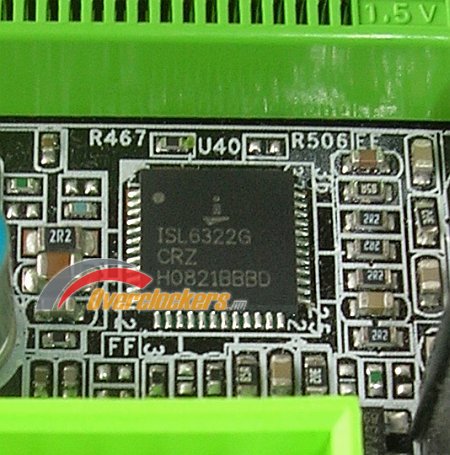

Система питания памяти двухфазная, в ней используется контроллер Intersil ISL6322:
реклама
Система питания CPU VTT (шина QPI) такая же, как и у памяти – двухфазная и на основе Intersil ISL6322:
Северный мост Intel X58 IOH (Input/Output Hub) расположен между процессорным сокетом и верхним слотом PCI-E:

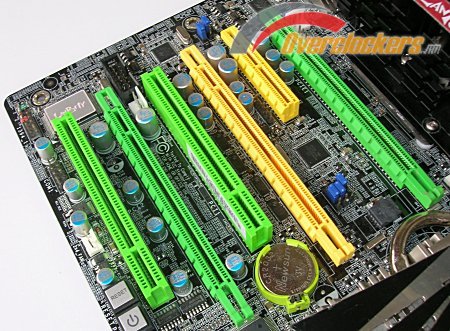

Слоты расширения PCI-E и PCI расположены очень удобно. При установке двух видеокарт они занимают два крайних слота PCI-E. Таким образом, между ними получается большое расстояние, что благоприятно сказывается на охлаждении. Даже если установить видеокарты с кулерами, перекрывающими соседний слот, то еще остаются свободными один слот PCI и один слот PCI-E x8.

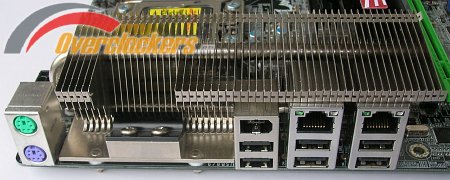

На заднюю панель выведены:
- PS/ 2 порты клавиатуры и мыши
- 6 портов USB 2.0
- 1 порт IEEE 1394a (Firewire)
- 2 порта Gigabit Ethernet (RJ45)

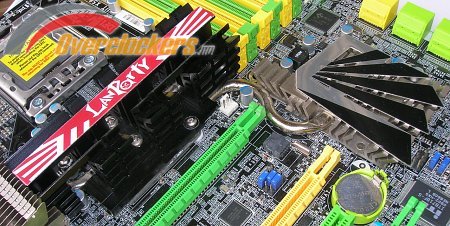

Система охлаждения для DFI LanParty UT X58-T3eH8 была разработана компанией Thermalright. Помимо уже упомянутого Flame Freezer, она состоит из трех радиаторов – на системе питания процессора, а так же на северном и южном мостах.
Радиаторы соединены между собой одной тепловой трубкой. Радиатор на северном мосту сделан съёмным и при желании его можно заменить на другой радиатор или даже на водоблок, не снимая всей системы охлаждения. Примеры полной смены системы охлаждения материнской платы на СВО – в ветке конференции посвящённой DFI LanParty UT X58-T3eH8.
SATA порты расположены с краю платы и повернуты на бок:

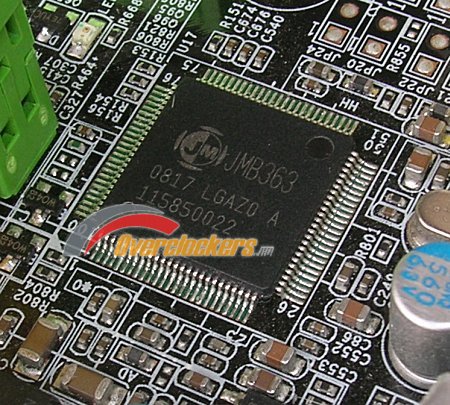

Из них шесть зеленых портов реализованы средствами южного моста ICH10R, а еще два желтых – при помощи дополнительного контроллера JMicron JMB363:
реклама
Этот же контроллер отвечает и за поддержку одного порта IDE.

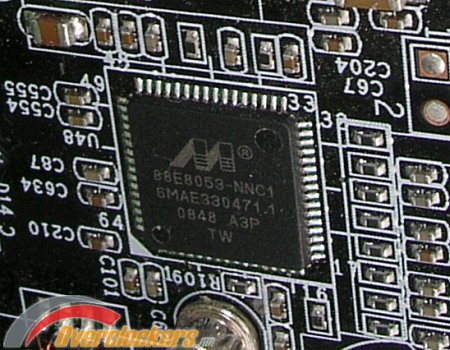

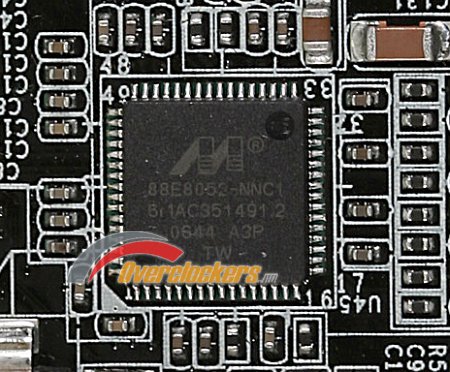

Сетевые интерфейсы реализованы при помощи двух гигабитных Ethernet-контроллеров Marvell 88E8052 и Marvell 88E8053:

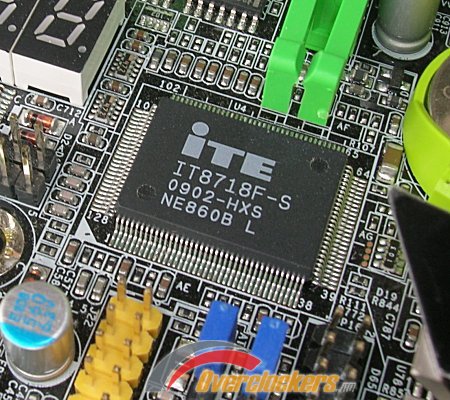

Мониторинг различных параметров системы, таких как температуры, напряжения и частоты вращения вентиляторов, реализован при помощи микросхемы ITE IT8718F-S:
На диске в комплекте с материнской платой поставляется программа ITE Smart Guardian, которая читает эти параметры из микросхемы мониторинга и показывает пользователю.
В качестве генератора частот используется микросхема ICS 9LPRS918JKLF:
Поддержка этой микросхемы реализована в программе SetFSB, что позволяется менять базовую частоту, а так же частоту шины PCI-E прямо из Windows. Этим способом можно поднять базовую частоту выше 250 MHz, то есть выше предела, установленного в BIOS.

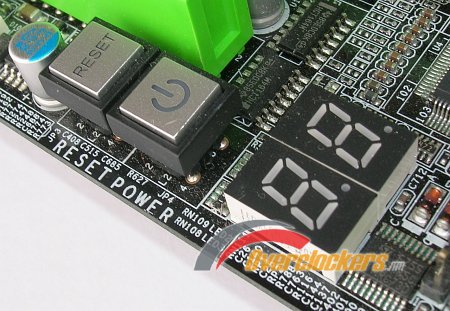

Для удобства использования материнской платы на открытом стенде около нижнего края расположены кнопки Power и Reset. Для сброса настроек BIOS отдельной кнопки не предусмотрено, но это можно сделать путем одновременного нажатия обеих кнопок. Рядом с этими кнопками расположен 8-сегментный 2-разрядный светодиодный индикатор POST-кодов, отображающий текущее состояние во время запуска компьютера.

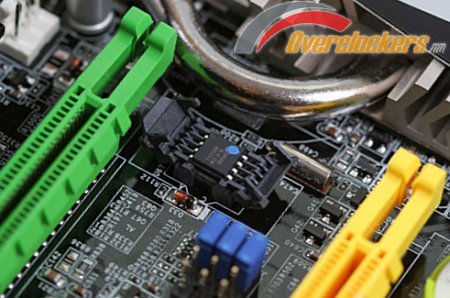

Микросхема BIOS на материнской плате только одна, но она сделана съемной:
Возможности BIOS
Материнская плата DFI LanParty UT X58-T3eH8 использует код AWARD BIOS. Изначально в нее была прошита версия от 17 февраля 2009 года ( LX58D217 ), последняя официальная на момент тестирования. Проверка возможностей по разгону процессора, памяти и базовой частоты (BCLK) с этой версией, а затем и с бета-версией от 28 апреля (LX58D428), существенных различий не выявила. Критичных проблем так же не было замечено ни с одной из этих версий. Но в бета-версии 4/28 появилось одно важное (для бенчеров) изменение – конфигурационные регистры контроллера памяти (MC_CFG) стали доступны для изменения. Это позволяет менять первичные и вторичные тайминги памяти (кроме CAS Latency) прямо из Windows при помощи программы CPU Tweaker начиная с версии 1.1. Так же в этой версии было заявлено об изменениях, касающихся работы памяти на чипах Elpida, поэтому для дальнейшего тестирования я оставил версию 4/28.
На данный момент уже официально доступна версия от 8 мая (LX58D508), в которой, кроме очередных изменений для памяти на чипах Elpida, заявлено о поддержке режима 3-Way Crossfire на видеокартах Radeon HD4890. Проверить эту версию я не успел по причине неработоспособности платы, но лучший на данный момент результат разгона DFI LanParty UT X58-T3eH8 по частоте BCLK был получен на версии 5/08 – 254 МГц .
Я не стану перечилять все возможности BIOS. Многие из них стандартны для AWARD, давно присутствуют в других материнских платах и не требуют особых пояснений.
В разделе CMOS reloaded можно сохранить четыре различных варианта настроек BIOS и дать им описание. Так же для каждой настройки можно задать свою горячую клавишу для выбора этих настроек во время загрузки компьютера без необходимости захода в BIOS.
Информация о текущих напряжениях, температурах и скоростях вращения вентиляторов собрана в разделе PC Health.
Мониторинг напряжений:
- CPU Core Voltage – напряжение на процессоре
- DRAM Bus Voltage – напряжение на памяти
- IOH Core Voltage – напряжение на северном мосту чипсета
- CPU VTT Voltage – напряжение на шине QPI
- ATX +3.3V Voltage – напряжение на линии +3.3V в БП (желтые провода)
- ATX +5.0V Voltage – напряжение на линии +5V в БП (красные провода)
- ATX +12V Voltage – напряжение на линии +12V в БП (оранжевые провода)
- 5V Standby Voltage – дежурное напряжение 5V в БП (фиолетовый провод)
- Voltage Battery – напряжение на батарейке, поддерживающей сохранение настроек BIOS и системных часов при выключенном компьютере
Мониторинг температур:
- CPU CORE Temperature – температура процессора
- CHIPSET Temperature – температура на северном мосту чипсета
- PWM AREA Temperature – температура системы питания процессора (CPU VRM)
Мониторинг скорости вращения вентиляторов:
- CPU FAN Fan Speed – вентилятор, подключенный к разъёму CPU Fan
- SYSTEM Fan Speed – вентилятор, подключенный к разъёму SYSTEM Fan
- CHIPSET Fan Speed – вентилятор, подключенный к разъёму CHIPSET Fan
- 1ST Fan Speed – первый дополнительный вентилятор
- 2ND Fan Speed – второй дополнительный вентилятор
Все опции для разгона сосредоточены в разделе Genie BIOS Setting:
- O.C. Fail Retry Counter – включает счетчик неудачных стартов системы.
- O.C. Fail CMOS Reload – позволяет выбрать один из профилей, сохраненных в разделе CMOS reloaded для автоматической загрузки в случае невозможности старта с текущими настройками BIOS
- Turbo Mode Function – управляет функцией Turbo Boost. Для её включения так же необходимо включить EIST в разделе CPU Feature
- CPU Non-Turbo Clock Ratio – выбор множителя процессора, работает при отключенной технологии Turbo Boost
- QPI Link Fast Mode – управляет множителем частоты QPI. Всегда стоит держать в значении Enabled, за исключением случаев, когда нужен максимальный разгон по частоте BCLK. Установка значения Disabled приводит к снижению множителя QPI с 18x до 12x и некоторому падению скорости, но позволяет достичь большего разгона по BCLK в том случае, когда сдерживающим фактором является высокая частота QPI
- QPI Frequency – частота шины QPI. Доступные значения - AUTO, 4.8GT/s, 5.866GT/s, 6.4GT/s. Для максимального разгона по базовой частоте необходимо установить значение 4.8GT/s.
- CPU Base Clock (BCLK) – выбор базовой частоты (BCLK). Доступные значения - от 100 до 250 с шагом 1 MHz
- PCIE Clock – частота шины PCI-E. Иногда небольшое (103…113 MHz) увеличение частоты PCI-E может помочь в достижении более высокой частоты BCLK. Так же повышенная частота PCI-E помогает немного улучшить результаты в 3D-бенчмарках.
- DRAM Frequency – выбор множителя для частоты памяти
- Uncore Frequency – выбор множителя для частоты Uncore. Не может быть меньше, чем множитель памяти, умноженный на два. DFI LanParty UT X58-T3eH8 позволяет устанавливать только четные значения множителя Uncore. Некоторые другие платы (Gigabyte GA-EX58-Extreme) могут устанавливать как четные, так и нечетные.
- CPU Spread Spectrum и PCIE Spread Spectrum – при разгоне лучше установить в положение Disabled
Подраздел CPU Feature содержит следующие опции:
- Set VR Current Limit Max – управление функциями защиты по току (TDC) и тепловыделению (TDP). TDC (Thermal Design Current) – защита по току. TDP (Thermal Design Power) – защита по уровню тепловыделения. Установка этой опции в положение Enabled отключает эти защиты, что позволяет процессору работать в режиме Turbo без снижения множителя, независимо от нагрузки и количества задействованных ядер/потоков. В положении Disabled режим Turbo будет работать только при уровне тока ниже 70A и тепловыделении ниже 80W.
- Thermal Management Control - управление функциями защиты процессора от перегрева TM1 и TM2. Если включить эту опцию, то при достижении температуры процессора больше 90°С отключается режим Turbo, а при достижении температуры 105°c происходит выключение компьютера.
- EIST Function - управление технологией Enhanced Intel SpeedStep (технология управления производительностью процессора по запросу). Включение EIST также требуется для работы технологии Turbo Boost.
- CxE Function – выбор режима Enhanced С States (улучшенные режимы простоя).
- Execute Disable Bit – управление функцией, обеспечивающей защиту от вредоносных атак, направленных на переполнение буфера, если эту функцию поддерживает операционная система. Подробнее тут .
- Virtualization Technology – управление технологией виртуализации.
- Intel HT Technology – управление технологией Hyper Threading.
- Active Processor Cores – количество активных ядер CPU. Можно включить одно, два или все четыре ядра. Включить только три ядра, в отличии от некоторых других плат (Gigabyte GA-EX58-Extreme), на DFI LanParty UT X58-T3eH8 нельзя.
Подраздел DRAM Timing позволяет менять первичные и вторичные тайминги памяти:
- DRAM Command Rate
- CAS Latency Time (tCL)
- RAS# to CAS# Delay (tRCD)
- RAS# Precharge (tRP)
- Precharge Delay (tRAS)
- REF to ACT Delay (tRFC)
- Write to PRE Delay (tWR)
- Rank Write to Read (tWTR)
- ACT to ACT Delay (tRRD)
- Row Cycle Time (tRC)
- Read CAS# Precharge (tRTP)
- Four ACT WIN Time (tFAW)
Отсутствует возможность менять тайминги раздельно для каждого из трех каналов, только для всех сразу. На той же Gigabyte GA-EX58-Extreme такая возможность есть в BIOS. Но на DFI LanParty UT X58-T3eH8 это возможно только с помощью программы CPU Tweaker и только после обновления BIOS до версии 4/28 или более новой.
Опция Memory LowGap позволяет зарезервировать часть оперативной памяти (адресное пространство) под нужды плат расширения PCI и PCI-E. Чем больше у вас этих карт, тем большее значение Memory LowGap придется установить. Для большинства случаев достаточно установить 2048M, но если у вас система с Quad SLI или 4-Way Crossfire, тогда, возможно, потребуется большее значение.
Подраздел Voltage Setting позволяет изменять следующие напряжения:
- CPU VID Control – напряжение на процессоре (от 1.06255V до 1.60000V с шагом 0.0125V)
- CPU VID Special Add – дополнительное увеличение напряжения на процессоре в процентах относительно значения CPU VID Control (от 100.23% до 114.88%)
- DRAM Bus Voltage – напряжение на памяти (от 1.455V до 2.400V с шагом 0.025V)
- CPU VTT Voltage – напряжение на шине QPI (от 1.21V до 1.61V с шагом 0.02V). Повышение этого напряжения помогает улучшить разгон по частоте памяти и разгон по базовой частоте (BCLK)
- CPU VTT Special Add - дополнительное увеличение напряжения на шине QPI, прибавляется к значению CPU VTT Voltage (от +0.0125V до +0.1875V)
- CPU PLL Voltage - напряжение CPU PLL (от 1.80V до 2.15V с шагом 0.05V)
- IOH/ICH 1.1V Voltage (от 1.11V до 1.73V с шагом 0.02V)
- IOH Analog Voltage (от 1.10V до 1.45V с шагом 0.05V)
- ICH 1.5 Voltage (от 1.5V до 2.1V с шагом 0.2V)
- ICH 1.05V Voltage (от 1.05V до 1.35V с шагом 0.1V)
Опция O.C. Shut Down Free предназначена для решения проблемы "двойного старта" при разгоне. Включить ее можно только до определенного уровня напряжения CPU VTT Voltage – не выше 1.53V. При серьёзном разгоне она бесполезна. Если установить CPU VTT Voltage на уровне 1.56V-1.58V и высокую частоту BCLK (выше 210-215 MHz), то можно заметить не только двойные, а даже тройные старты.
Так же в разделе Voltage Setting есть следующие опции:
- Vcore Droop Control - управляет изменением напряжения на процессоре под нагрузкой. В положении Disabled напряжение не изменяется, а в положении Enabled под нагрузкой оно понижается примерно на 0.016V
- DRAM PWM Phase Control – выбор режима работы системы питания памяти (однофазный или двухфазный)
- VTT PWM Phase Control - выбор режима работы системы питания CPU VTT (однофазный или двухфазный)
