Модификации и точки для снятия напряжений
Ситуация с вольтмодами для материнских плат на чипсете Intel X58 очень простая – они не нужны. Даже на многих бюджетных платах под Core i7 диапазоны всех напряжений более чем достаточны не только для повседневного разгона, но и для бенчмаркинга. Более того, на DFI LanParty UT X58-T3eH8 в BIOS есть пункт (Set VR Current Limit Max). Его включение, кроме влияния на работу режима турбо, так же отодвигает уровень срабатывания защиты по току на контроллере напряжения на процессоре (Vcore OCP). Поэтому на ней не требуется делать вообще какие-либо модификации. Но пользоваться этим пунктом BIOS следует с осторожностью. Если вы подадите слишком сильную нагрузку (8 потоков CPU при Vcore от 1.60V и выше), есть шанс сгорания системы питания на материнской плате от перегрузки. И это не просто предположения, именно в таких условиях мой экземпляр DFI LanParty UT X58-T3eH8 перестал работать на первых секундах CPU теста в 3DMark Vantage. Поэтому при сильной нагрузке на процессор важно следить за температурой CPU VRM и при необходимости улучшить охлаждение (обдув радиатора CPU VRM или даже полная замена охлаждения на СВО). Но даже полное отсутствие перегрева еще не гарантирует сохранение работоспособности платы при превышении нагрузки на CPU VRM.

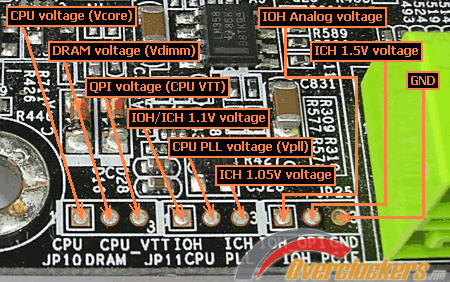

Ситуация с точками для измерения напряжений при помощи мультиметра также улучшилась. Теперь их не нужно искать и припаивать на обратную сторону материнской платы проводки для удобства измерения. Эти точки выведены в одном доступном месте, в правом нижнем углу платы, рядом с SATA портами:
Тестовая конфигурация и драйверы
Для тестирования был использован открытый стенд со следующей конфигурацией:
- Процессор – Intel Core i7-920 C0;
- Материнская плата – DFI Lanparty UT X58-T3eH8, Intel X58, BIOS 4/28 beta;
- Память – G.Skill Perfect Storm F3-16000CL7T-6GBPS 7-8-7-20 1.65V 3x2048Mb;
- Видеокарта - Palit 7300GT Sonic 256Mb DDR3 PCI-E;
- Жёсткий диск – Western Digital WD1500HLFS (Velociraptor), 150 Gb;
- Блок питания – Topower PowerTrain TOP-1000P9 U14 1000W;
- Термопаста – Arctic Silver 5.
реклама
Охлаждение:
- Режим 24/7: СВО в замкнутом контуре (водоблок Thermalright XWB-01 на CPU, водоблок ProModz NB V3 на серверном мосту, помпа Hydor L25, два радиатора Black Ice Xtreme, два 120-мм вентилятора – по одному на каждом радиаторе);
- Режим для бенчинга (не экстремальный): проточная холодная вода и водоблоки на CPU и северном мосту;
- Режим для бенчинга (экстремальный): стакан с жидким азотом на процессоре (алюминиевый MousePot rev.3) и проточная вода на северном мосту;
Настройки BIOS, при которых были получены лучшие результаты, были такими:
- Set VR Current Limit Max: Enabled
- Thermal Management Control: Disabled
- EIST Function: Enabled
- CxE Function: Disabled
- Execute Disable Bit: Disabled
- Virtualization Technology: Disabled
- Intel HT Technology: Disabled
- DRAM Command Rate: 1T
- Все вторичные тайминги памяти – AUTO;
- O.C. Shut Down Free: Disable O.C.S.D.F
- CPU VID Control: 1.3500V (замкнутая СВО на процессоре) / 1.5750V (проточная СВО и жидкий азот)
- CPU VID Special Add Limit: Enabled
- CPU VID Special Add: Auto
- Vcore Droop Control: Disabled
- DRAM Bus Voltage: 1.85V
- DRAM PWM Switch Frequency: Nominal
- DRAM PWM Phase Control: 2 Phase Operation
- CPU VTT Special Add: 0.0125V
- CPU VTT Voltage: 1.50V (замкнутая СВО), 1.55V (проточная СВО) / 1.57V (жидкий азот)
- VTT PWM Switch Frequency: Nominal
- VTT PWM Phase Control: 2 Phase Operation
- CPU PLL Voltage: 1.80V
- IOH/ICH 1.1V Voltage: 1.27V (СВО на процессоре) / 1.32V (жидкий азот на процессоре)
- IOH Analog Voltage: 1.25V
- ICH 1.5 Voltage: 1.7V
- ICH 1.05V Voltage: 1.15V
- PPM Function: Enabled
- Turbo Mode Function: Enabled
- QPI Control Settings: Enabled
- QPI Link Fast Mode: Enabled (BCLK до 233 MHz) / Disabled (BCLK от 234 до 240 MHz)
- QPI Frequency: 4.8GT/s
- Boot Up CPU Base Clock: AUTO
- PCIE Clock: 110 MHz
- DRAM Frequency: 8x (при тестировании разгона BCLK и CPU) / 12x (при тестировании разгона памяти)
- Uncore Frequency: 16x (при тестировании разгона BCLK и CPU) / 24X (при тестировании разгона памяти)
- CPU Spread Spectrum: Disabled
- PCIE Spread Spectrum: Disabled
Для тестирования были использованы операционные системы Windows XP Pro Service Pack 3 (x86) и Windows Vista Ultimate (x86) без SP. Было установлено обновление DirectX от марта 2009 года и драйвера для чипсета Intel Chipset Device Software v 9.1.1.1011.
Тестирование разгона процессора для режима 24/7
Разгонный потенциал моего процессора (Core i7-920, степпинг С0) на безопасных настройках и в условиях охлаждения водоблоком в замкнутом контуре был определен давно, еще на плате Gigabyte GA-EX58-Extreme. Он составляет 4000 MHz с напряжением 1.35V:
Для его достижения достаточно всего лишь 190 MHz базовой частоты и множителя 21. Столь низкая частота BCLK легко достигается многих материнских платах с чипсетом X58 и на большинстве процессоров Core i7, кроме самых неудачных экземпляров. Главное, чтобы технология Turbo Boost позволяла фиксировать множитель постоянно на 21 даже при нагрузке на все 4 ядра. Все три платы (Gigabyte GA-EX58-Extreme, MSI X58 Pro и DFI LanParty UT X58-T3eH8), на которых тестировался данный процессор, позволили легко разогнать его до предела при использовании замкнутой СВО.

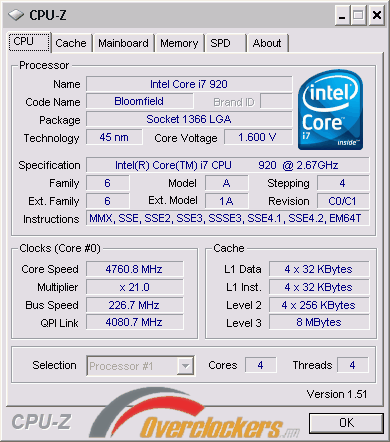

Тестирование на разгон по базовой частоте (BCLK)
реклама
Максимальная частота BCLK зависит не только от возможностей материнской платы, но так же и от удачности экземпляра процессора. А способность процессора работать на определенной частоте BCLK в свою очередь зависит от эффективности его охлаждения. Но это еще не все. Процессор может по-разному работать с разными множителями, и было замечено, что разгон с нечетными множителями обычно выше, чем с четными. Поэтому определение разгона BCLK с минимальным множителем процессора (четным 12x) нельзя считать корректным. Так же разгон по BCLK может зависеть от множителя на память. Приведу пример: если память с номинальной частотой в 2000 MHz стабильно работает с частотой BCLK, равной 143 MHz, и множителем памяти 14x, то это еще не значит, что интегрированный контроллер памяти (IMC) в процессоре позволит ей работать с частотой BCLK 200 MHz и множителем памяти 10x. Итоговая частота памяти в обоих случаях будет одинаковой и равной 2000 MHz, но работать одновременно с высокой частотой BCLK высокой частотой памяти процессору сложнее, чем с разгоном BCLK или памяти по отдельности. Поэтому при определении разгона BCLK использовался достаточно низкий множитель памяти (8x) и Uncore (16x). При охлаждении процессора проточной водой стабильная частота BCLK составила 222 MHz, а максимальная частота получения валидации CPUZ - 226 МГц :

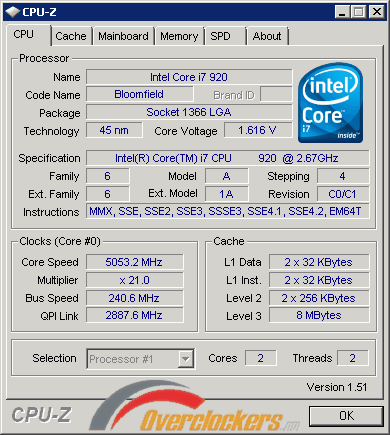

Дальнейший разгон, как по частоте процессора, так и по частоте BCLK, сдерживался процессором, но материнская плата способна и на больший разгон BCLK. Чтобы подтвердить это, был проведен тест с охлаждением процессора жидким азотом. Подробности этого эксперимента уже были описаны мной в этой записи, а здесь я только приведу итоговый результат:
Частота BCLK 240 MHz была достигнута только после перевода шины QPI в медленный режим (множитель 12x, частота 2887 MHz). При работе QPI в обычном режиме (множитель 18x) удалось получить только 233 MHz по частоте BCLK, при этом частота QPI была равной 4195 MHz.
Тестирование разгона памяти
Память тестировалась в программе MemTest86+ v2.11 (не менее 4 проходов теста #5). Из-за того, что множитель Uncore не может быть ниже, чем множитель памяти, умноженный на два, максимально стабильной частотой памяти стала 2172 MHz (множитель 12), а максимальной частотой Uncore - 4344 MHz (множитель 24). Это предел разгона по частоте Uncore у процессора на водяном охлаждении, но это явно не предел того, на что способна память G.Skill Perfect Storm F3-16000CL7T-6GBPS. Она была протестирована с таймингами 7-8-7-20 1T и 8-9-8-24 1T и в обоих случаях пределом стала частота 2172 MHz, только в первом случае потребовалось напряжение на памяти 1.95V, а во втором было достаточно всего лишь 1.55V.

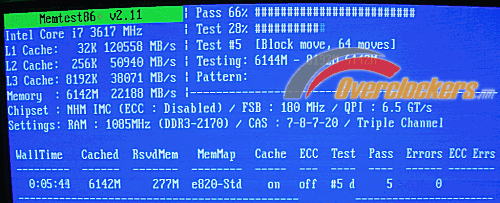

Вот один из результатов:
реклама
