Введение
Совсем недавно в нашу тестовую лабораторию попала материнская плата Intel DX58SO, самое бюджетное на тот момент решение для процессоров Intel Nehalem. Но прошло время, и в магазинах стали появляться новые продукты, в частности производства Gigabyte – MB GA-EX58-DS4, недорогая материнская плата для платформы Core i7. С её возможностями мы сегодня и познакомимся.
Коробка, комплектация
Материнская плата Gigabyte EX58-DS4 поставляется в небольшой коробке белого цвета:
В центре располагается большой логотип фирменной технологии Gigabyte – «Dynamic Energy Saver», чуть выше мы видим название материнской платы, написанное крупными красными буквами, внизу находится информация о сокете, частоте шины QPI, высококачественных японских конденсаторах, технологии переключения активных фаз питания в зависимости от нагрузки, информация о поддержке новейших процессоров Intel. Посмотрим на заднюю часть коробки:
реклама

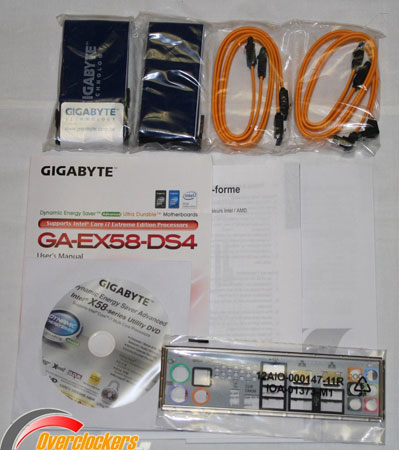

Здесь находится уже намного больше технической информации, чем на лицевой стороне, точнее больше информации о поддерживаемых технологиях, включая ATI CrossFireX и DualBIOS. Комплектация материнской платы выглядит следующим образом:
- материнская плата
- I/O shield (заглушка на заднюю панель корпуса)
- руководство пользователя
- диск с ПО и драйверами
- четыре SATA кабеля
- кабель FDD
- кабель ATA
Очень скромный набор, никак не соответствующий материнской плате за ~8500 рублей. Здесь нет ничего лишнего, только то, что необходимо для начала работы. Теперь давайте познакомимся с самой материнской платой.
Особенности платы

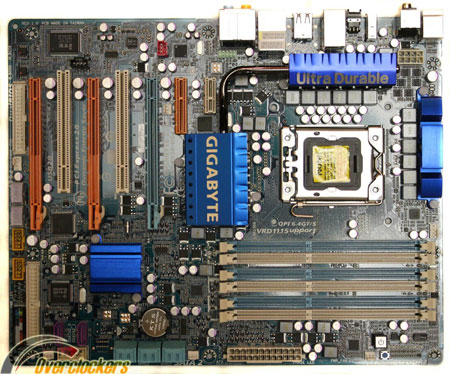

Дизайн материнской платы продуман довольно неплохо, используется такая же PCB, как и у EX58-EXTREME:
Слоты оперативной памяти не блокируются установленной видеокартой, разъемы питания, на мой взгляд, расположены удобно. Неудобно расположен разъем FDD — при установке видеокарты в третий слот подключение флоппи-дисковода невозможно. Имеется пять разъемов для кулеров, два из которых с PWM-управлением.
реклама

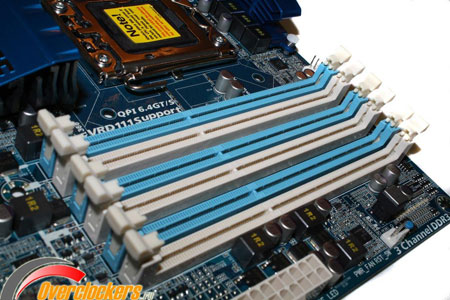

На материнской плате имеется шесть слотов для оперативной памяти DDR3:
Поддерживается оперативная память с частотой более 2100MHz, максимальное безопасное напряжение по-прежнему равно 1.65v, максимальный объем равен 24GB.

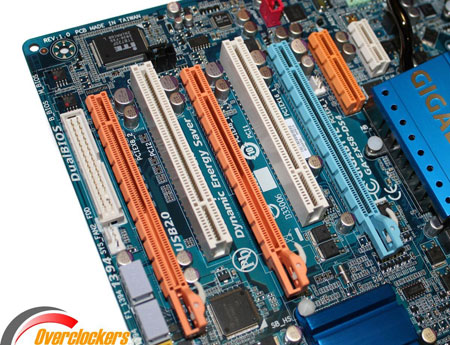

На материнской плате имеется три слота PCI-Express 2.0 x16:
Линии второго и третьего слотов изначально урезаны до x8, поэтому даже при установке только двух видеокарт режим работы будет ограничиваться 16+8, хотя чипсет Intel X58 Express вполне может обеспечить по 16 линий на оба слота в случае установки двух видеокарт. (В X58 IOH – 36 lines PCI-E – примечание редакции). Также огорчает отсутствие поддержки nVIDIA SLI. На материнской плате установлен один слот PCI-Express x1, один слот PCI-E x4 и два слота PCI, при установке трех двухслотовых видеокарт слоты PCI остаются недоступными, слот PCI-Express x1 остается практически недоступным — из-за радиатора северного моста туда можно установить разве что звуковую карту ASUS SupremeFX (контроллеры SATA и т.д.).
На материнской плате установлено восемь портов SATA:

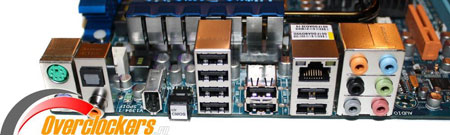

Шесть портов расположены параллельно плате, а другие два — перпендикулярно, при установке двухслотовых видеокарт эти порты будут блокироваться. Задняя панель платы выглядит следующим образом:

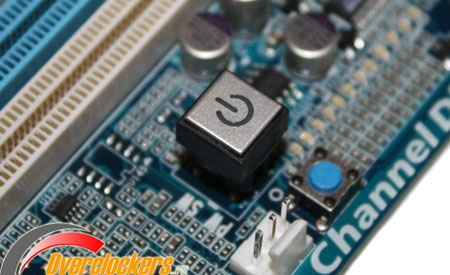

Здесь имеется восемь портов USB2.0, порт FireWire, порты клавиатуры и мыши, восемь аудиоразъемов и цифровой выход, а также кнопка обнуления CMOS. На материнской плате присутствует только одна кнопка – Power, которая находится рядом со слотами оперативной памяти:

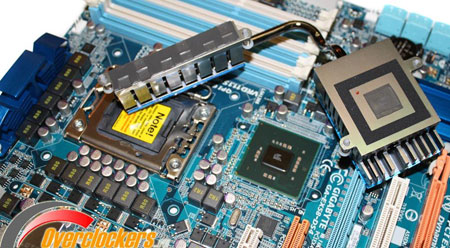

С одной стороны такое расположение удобно — при установке видеокарты в третий слот PCI-Express x16 кнопка была бы недоступна, но с другой стороны неудобно — обычно в этом «районе» довольно большое количество проводов, что может затруднить доступ к кнопке. Система охлаждения материнской платы выглядит следующим образом:
реклама

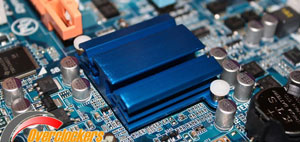

Система охлаждения, по сравнению с топовым решением Gigabyte, сильно упрощена, радиатор южного моста не соединен тепловыми трубками с северным мостом. Температура IOH в разгоне составила приблизительно 64-65 градусов, не многовато ли? Я решил демонтировать систему охлаждения материнской платы и увидел следующие:
Термопасту заменила обычная термопрокладка, Gigabyte решила экономить на всем, так сказать. Термопрокладка была удалена, а её место занял тонкий слой Arctic Silver Ceramique, температура моста после такой небольшой модификации больше не превышала 59 градусов, что уже более прилично. Теперь рассмотрим функции BIOS.
