Особенности BIOS Setup
Системная плата Biostar TP45 HP использует BIOS, основанный на коде от American Megatrends, Inc. (AMI), поэтому мы увидим немало знакомых по другим платам моментов. Однако BIOS в значительной степени переработан и обладает целым рядом характерных именно для Biostar черт. Во время тестов использовалась последняя на момент проверки версия BIOS P45BA710 от 10.07.08 г.

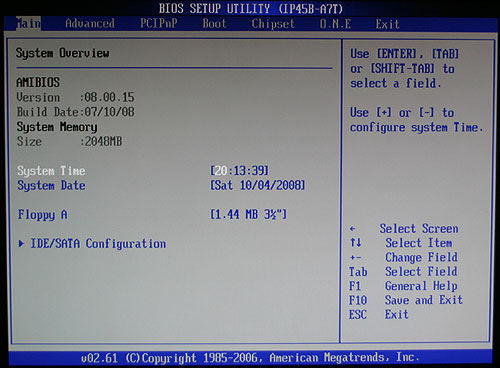

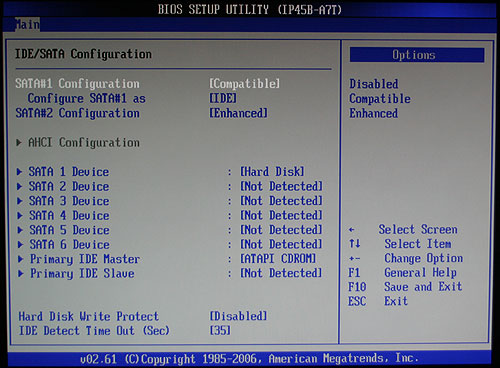

Раздел Main, как обычно, содержит лишь начальный минимум информации, здесь же мы можем перейти в подраздел IDE/SATA Configuration.
Раздел Advanced включает в себя несколько подразделов.
реклама

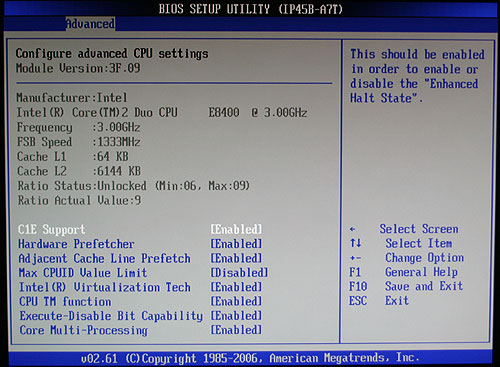

Первый из подразделов – CPU Configuration.

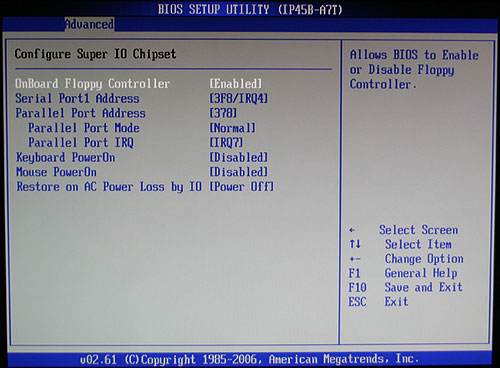

Далее следует SuperIO Configuration.

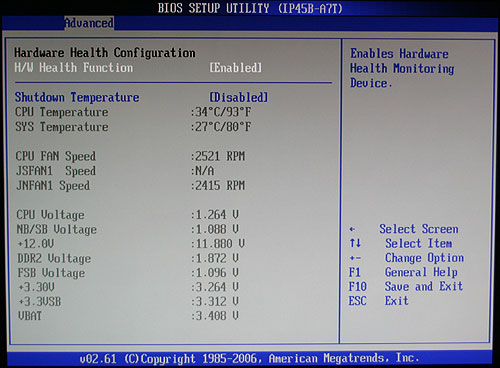

В подразделе Hardware Health Configuration вполне достаточно параметров для контроля. Регистрируются две температуры, скорость вращения всех трёх вентиляторов, которые можно подключить к плате, и интересные оверклокерам напряжения, такие как CPU Voltage, NB/SB Voltage, DDR2 Voltage и FSB Voltage, которые она может менять. Первый приятный сюрприз.

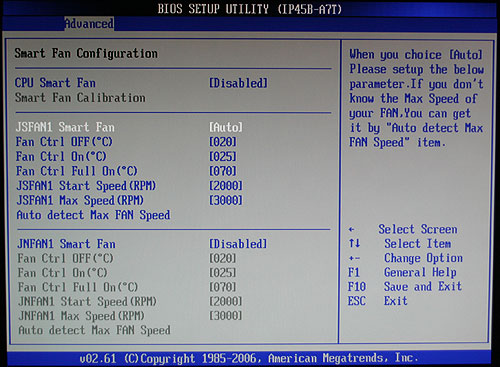

Для регулировки скорости вращения вентиляторов существует отдельный подраздел – Smart Fan Configuration, и здесь нас поджидает второй приятный сюрприз. Чтобы установить комфортное по уровню шума и достаточное для эффективного охлаждения количество оборотов, не нужно использовать переменные резисторы и не требуется устанавливать какие-либо утилиты. Все настройки доступны прямо в BIOS. К сожалению, есть и ложка дёгтя – для регулировки скорости вращения процессорного вентилятора он должен подключаться четырёхконтактным разъёмом.
реклама

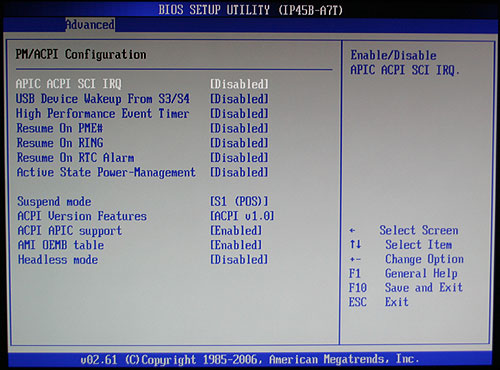

Подраздел PM/ACPI Configuration содержит параметры по управлению питанием и режимами энергосбережения системы:

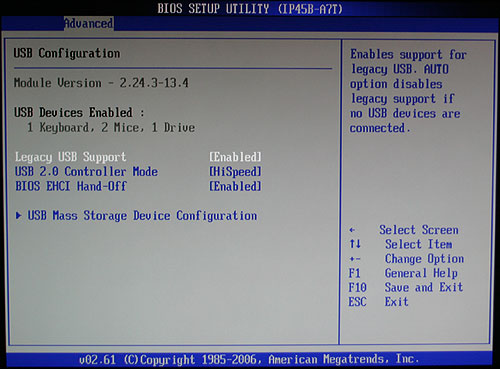

Подраздел USB Configuration тоже в особых комментариях не нуждается.

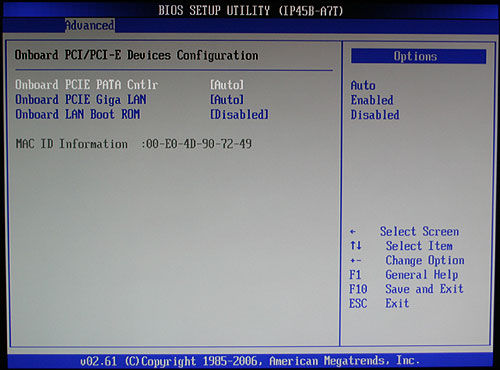

Завершает изучение раздела Advanced подраздел Config Onboard PCI/PCI-E Devices.

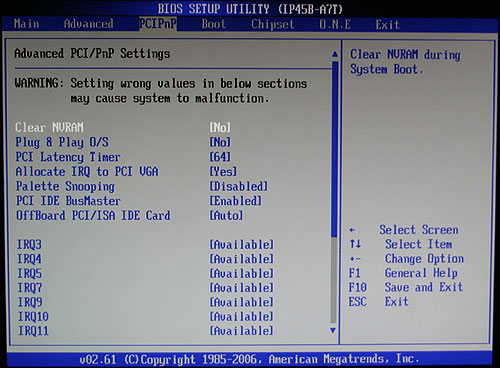

Затем следует раздел PCIPnP.

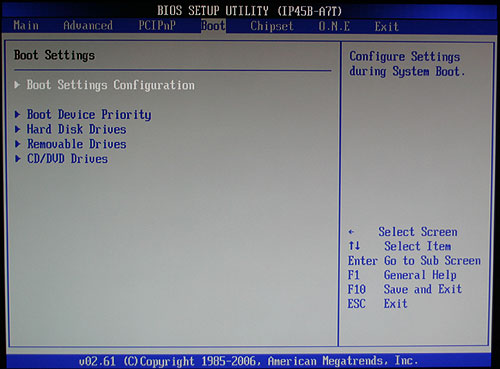

А вот раздел Boot опять включает несколько подразделов.

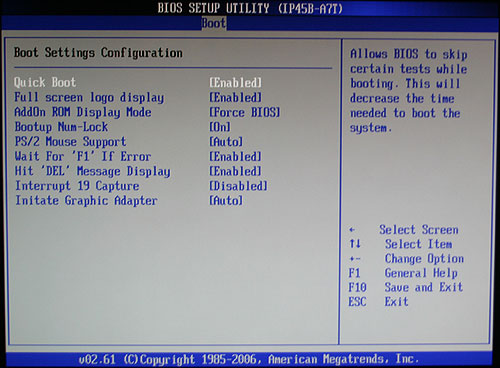

Первый из них Boot Settings Configuration.

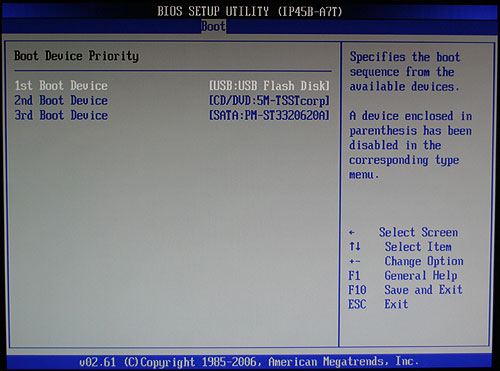

Содержимое остальных подразделов достаточно очевидно, мы просто выбираем порядок опроса загрузочных устройств при старте системы. Поэтому хотел бы обратить ваше внимание лишь на один момент. В качестве сменного носителя, наряду с FDD, можно выбрать USB Flash Disk. В результате, если при старте платы к какому-либо из доступных портов USB будет подключена загрузочная флешка, то именно с неё плата и будет стартовать. Ещё один приятный сюрприз!
К сожалению, никто из ведущих производителей материнских плат до сих пор не в состоянии реализовать подобную функциональность, а вот платам таких компаний как ASRock и Biostar это почему-то удаётся. Компании меньше, не располагают крупными контрактами, более зависимы от покупательского спроса и потому учитывают мнение пользователей и их пожелания. Не стыдно ли вам, лидеры?
реклама

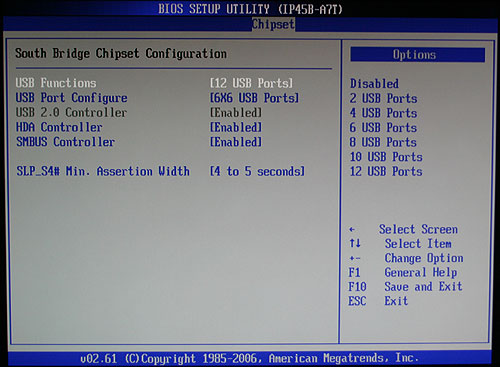

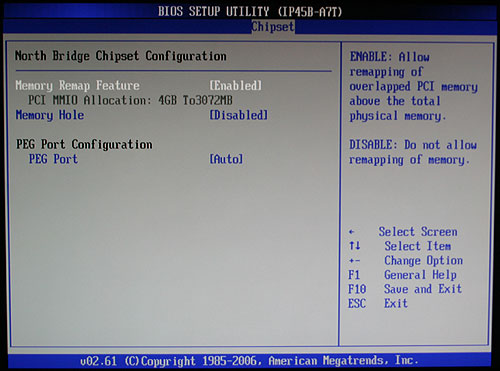

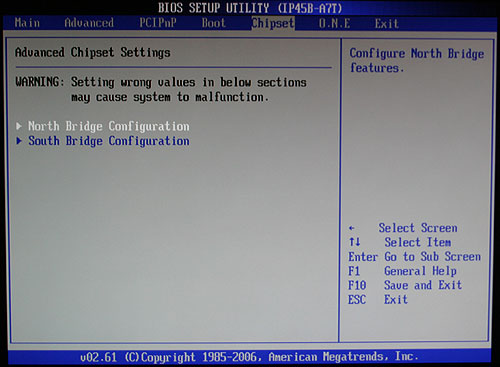

Раздел Chipset содержит два подраздела, определяющих настройки, относящиеся к северному и южному мостам набора логики.

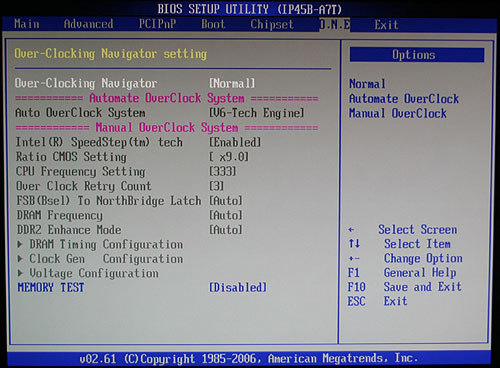

Наконец мы добираемся до раздела O.N.E. (Overclocking Navigator Engine), который содержит большинство интересующих оверклокеров настроек. Пока все они недоступны, за исключением Memory Test. Если установить для этого параметра значение Enabled, то при следующем старте платы, сразу после прохождения процедуры POST, автоматически запустится интегрированный тест памяти Memtest86+ v.2.01.

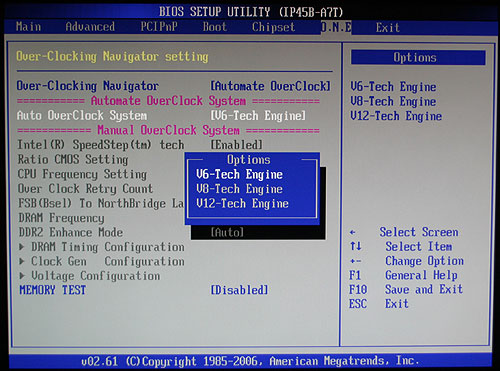

Установив для параметра Over-Clocking Navigator значение Automate OverClock, мы можем выбрать один из трёх автоматических вариантов разгона.
В зависимости от выбранного режима, процессор будет разогнан, а частота памяти по возможности останется близкой к "стандартной" для DDR2 частоте 800 МГц. Мы немедленно испробовали возможности авторазгона и выяснили, что плата действует вполне адекватно. В максимальном режиме V12-Tech Engine процессор Intel Core 2 Duo E8400 был разогнан с 333 до 360 МГц по шине, а частота памяти составила 864 МГц.
Процессорные технологии энергосбережения при этом продолжали работать, снижая частоту и напряжение процессора в покое.

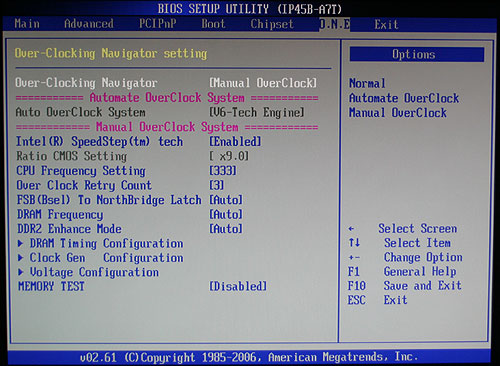

Это, конечно, замечательно, но чтобы полностью раскрыть возможности платы и оверклокерский потенциал нашего процессора, для параметра Over-Clocking Navigator нужно выбрать режим разгона вручную – Manual OverClock. Лишь в этом случае нам будут доступны все способности платы Biostar TP45 HP.
При отключении технологии Intel SpeedStep мы сможем уменьшать коэффициент умножения процессора, в том числе устанавливать половинчатые множители для 45 нм. CPU. С помощью параметра CPU Frequency Setting мы выставляем нужную частоту FSB в интервале от 100 до 800 МГц с шагом 1 МГц. Параметр Over Clock Retry Count задаёт количество попыток платы стартовать при переразгоне или неудачном сочетании параметров в интервале от одной до семи.
Везде – на сайте, на коробке платы, в руководстве и рекламных материалах подчёркивается, что материнская плата Biostar TP45 HP поддерживает процессоры с частотой FSB 1600 (400) МГц, однако для параметра FSB(Bsel) To NorthBridge Latch мы можем выбрать лишь значения FSB 800, FSB 1066 или FSB 1333. В зависимости от этого параметра изменится список доступных делителей для памяти, если же оставить его в значении Auto, то к нашим услугам полный набор делителей.

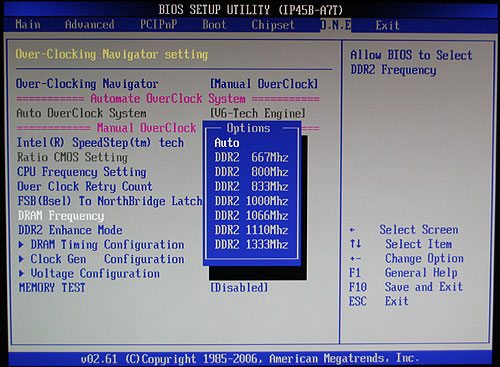

Хочется отметить, что при изменении частоты FSB будет соответствующим образом меняться значение параметра DRAM Frequency. То есть мы всегда будем знать ожидаемую частоту работы памяти без ненужных вычислений вручную.

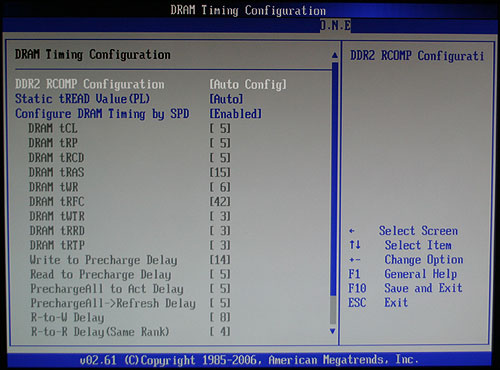

Параметр DDR2 Enhance Mode может принимать значения Auto, Enable или Disable, а DRAM Timing Configuration переносит нас на отдельную страницу с таймингами памяти.
Интересен параметр DDR2 RCOMP Configuration, он позволяет выбрать один из четырёх предустановленных режимов работы или предоставить решение самой плате в режиме Auto Config. Ещё из плюсов – параметр Static tREAD Value(PL) в явном виде задаёт уровень Performance Level, и даже при установке таймингов по SPD мы можем видеть все текущие значения. Из минусов – отсутствует значение Auto для каждого из таймингов, то есть либо все они устанавливаются автоматически, либо все нужно выставлять вручную.
Параметр Clock Gen Configuration открывает подраздел с настройками, относящимися к чипсету: CPU Clock Skew Control, (G)MCH Clock Skew Control, CPU Clock Driving Control. На этой же странице можно установить частоту шины PCI Express в интервале от 100 до 150 МГц с шагом 1 МГц.

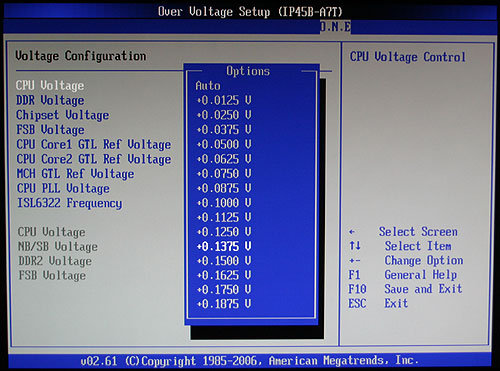

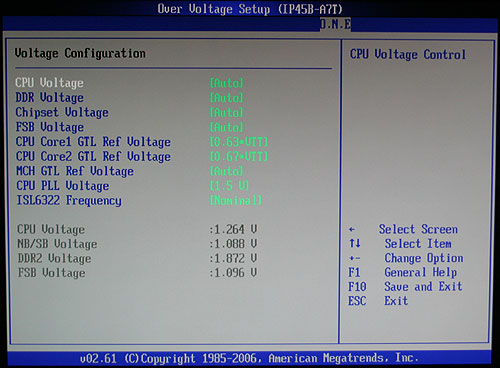

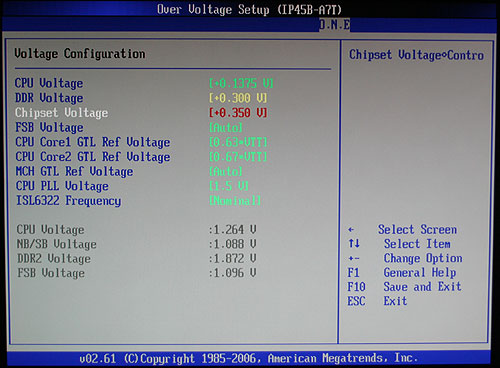

Параметр Voltage Configuration открывает доступ к изменению напряжений. Тут тоже есть как положительные, так и отрицательные моменты.
Прежде всего, хочется отметить, что здесь продублированы показания мониторинга из раздела Hardware Health Configuration, что упрощает и ускоряет подбор оптимальных параметров. Кроме того, очевидно, что используется цветовая кодировка значений: безопасные отражены зелёным цветом, повышенные окрашиваются в жёлтый, а опасно высокие в красный цвет.
Нужно обратить внимание, что для ряда параметров по-умолчанию установлены значения Auto. Иными словами, при разгоне умный BIOS платы будет соответственно повышать их. Это хорошо, однако отсутствует значение Normal, то есть мы не можем оставить для этих параметров номинальные значения: либо их автоматически будет повышать плата, либо нам самим придётся хоть немного, но всё же увеличить их.

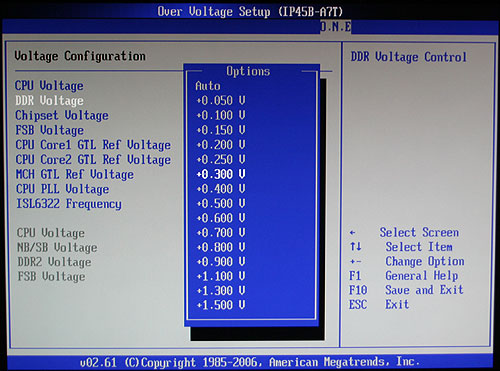

Ещё один не самый удобный момент – плата задаёт напряжения не в абсолютных (1.2, 1.3, 1.4 В...), а в относительных единицах (+0.1, +0.2, +0.3 В...), при этом номинальные значения не указаны. Сами интервалы напряжений весьма велики, но переменный шаг изменений не всегда удобен. К параметру CPU Voltage в этом отношении претензий нет, мы можем подать на процессор до +0.7875 В с постоянным шагом 0.0125 В. А вот напряжение на памяти сначала меняется с шагом 0.05 В, начиная с +0.3 В шаг возрастает до 0.1 В, с +1.1 В увеличивается до 0.2 В, а после +1.5 В опять уменьшается до 0.05 В и уже не меняется вплоть до максимального значения +1.85 В.

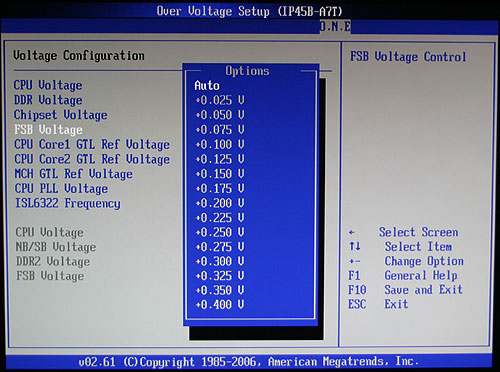

Для параметров Chipset Voltage и FSB Voltage интервалы и шаг изменения похожи, но не одинаковы – вплоть до +0.35 В шаг составляет 0.025 В, затем возрастает до 0.05 В. Для параметра FSB Voltage шаг остаётся постоянным вплоть до максимального значения +0.75 В. А для Chipset Voltage начиная с +0.4 В шаг возрастает до 0.1 В и уже больше не меняется вплоть до максимального значения +0.7 В.

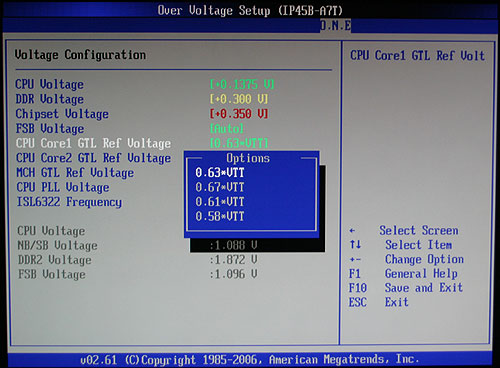

Параметры CPU Core1 GTL Ref Voltage, CPU Core2 GTL Ref Voltage и MCH GTL Ref Voltage близки как по интервалам, так и по шагу их изменения.

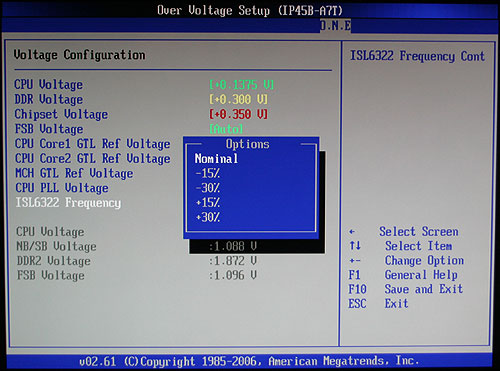

Для параметра CPU PLL Voltage можно выбрать четыре значения: 1.5, 1.6, 1.7, или 1.8 В. Материнская плата Biostar TP45 HP использует четырёхканальный преобразователь питания Intersil ISL6322 и частотой его работы тоже можно управлять.

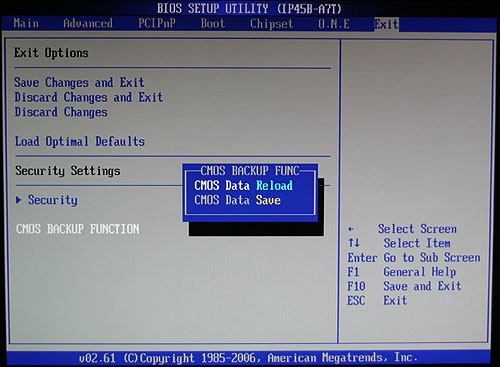

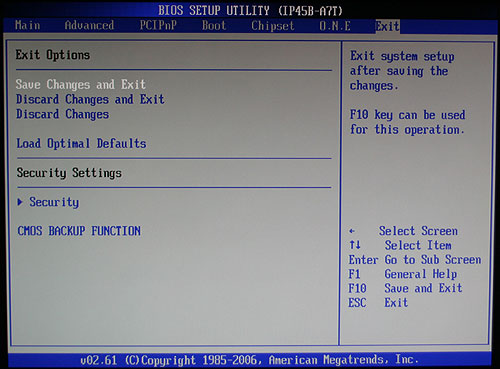

Exit – самый последний раздел BIOS. Он содержит стандартные настройки по сохранению, отмене изменений и выбору оптимальных значений параметров. В подразделе Security можно задать пароли и запретить перепрошивку. Нас же интересует подраздел CMOS Backup Function.
Можно сохранить и быстро загрузить полный профиль настроек BIOS. Всего один, казалось бы... Ну, хоть так, тоже неплохо...

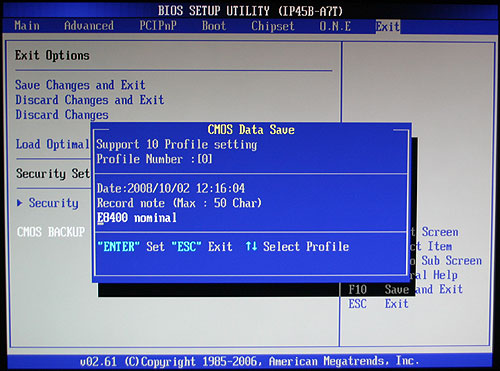

На самом деле можно сохранить до десяти профилей, каждому дать описание длиной до 50 символов, а время и дата сохранения будут записаны автоматически.
И даже всё перечисленное ещё не завершает обзор возможностей BIOS материнской платы Biostar TP45 HP. Наряду с платами Asus и Gigabyte у плат Biostar появилась удобная встроенная утилита для обновления, которая понимает не только FDD, но и внешние носители, такие как USB Drive, лишь бы диск был отформатирован в файловой системе FAT16 или FAT32. Для запуска BIO-Flasher Utility при старте платы нужно нажать клавишу F12.
Вот теперь, кажется, всё. Нельзя сказать, что BIOS идеален, по ходу его изучения мы видели немало недостатков и недоработок. Но, откровенно говоря, после знакомства с возможностями BIOS материнской платы Biostar TP45 HP, я был просто по-хорошему шокирован богатством настроек и количеством параметров. Причём в большинстве случаев компания Biostar не является изобретателем или первопроходцем, в той или иной форме подобные параметры попадались нам на других платах. Заслуга компании Biostar в том, что она собрала почти всё лучшее, чем выделяются платы других производителей, и воплотила эти возможности в BIOS своих плат. Пусть реализация оказалась не всегда удачной, но такого великолепного сочетания параметров нам, пожалуй, ещё ни разу не встречалось. Мы всё уже видели, но по-отдельности, или же целыми группами, но всегда чего-то не хватало. А у материнской платы Biostar TP45 HP есть все возможности, которые хотелось бы видеть и использовать. Поэтому, несмотря на отдельные минусы, она получает наивысшую оценку за BIOS и ещё одну такую же за его уникальность.
Но мы уже не раз сталкивались с ситуацией, когда превосходные, на первый взгляд, возможности плат не удавалось реализовать на практике. Пора проверить, как системная плата Biostar TP45 HP поведёт себя при разгоне процессоров.
Проверка на разгон
Открытый тестовый стенд, на котором проходила проверка возможностей платы, включал следующие аппаратные и программные компоненты:
- Материнская плата – Biostar TP45 HP, rev. 5.0, BIOS от 10.07.08;
- Процессоры:
- Intel Core 2 Duo E8400 (3.0 ГГц, FSB 333 МГц, 6 МБ, Wolfdale, rev. C0);
- Intel Core 2 Quad Q9300 (2.5 ГГц, FSB 333 МГц, 6 МБ, Yorkfield, rev. M1);
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – Noctua;
- Блок питания – Antec NeoPower HE 550 (550 Вт);
- Операционная система – Microsoft Windows Vista Ultimate 32-bit.
Во время первого этапа проверки материнская плата Biostar TP45 HP оставила о себе не самое впечатляющее мнение. Наш тестовый процессор Intel Core 2 Duo E8400 способен разгоняться до 4.05-4.1 ГГц. При сохранении его номинального коэффициента умножения х9 это означает разгон до 450-455 МГц по шине. Предварительно были повышены напряжения на процессоре, чипсете и памяти, а также с помощью делителя 1:1 установлена минимальная частота памяти. Плата исправно стартовала и загружала операционную систему, но никак не удавалось пройти тесты на стабильность работы. Никакие привычные меры, такие как дальнейшее повышение напряжений, не помогали, а проблема, как оказалось, крылась в параметре DDR2 Enhance Mode. Стоило его перевести из значения Auto в Disable, как все тесты на стабильность на частоте 450 МГц FSB стали завершаться успешно.

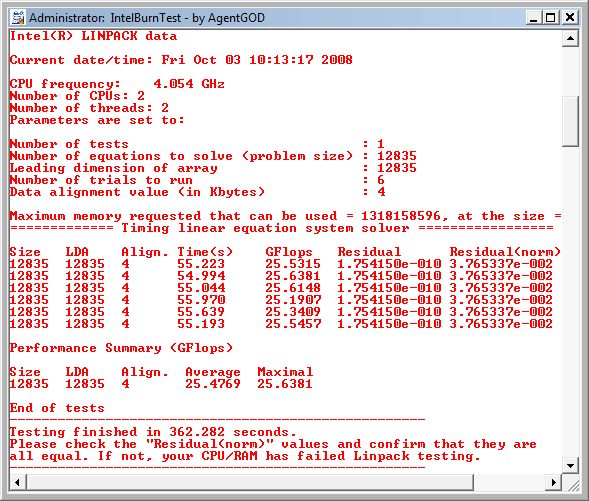

Теперь, зная параметры, при которых плата способна разогнать процессор до частоты 4.05 ГГц, решено было проверить, при какой максимальной частоте FSB удастся сохранить работоспособность системы при максимальном разгоне процессора. Для начала надо выяснить, на какой максимальной частоте шины плата способна стартовать и работать. Коэффициент умножения процессора был уменьшен до минимального х6 и задана стартовая частота FSB 510 МГц...
С этого момента работа с материнской платой Biostar TP45 HP превратилась в какую-то оверклокерскую феерию, в вакханалию разгона! Каждый раз, задавая всё более и более высокую частоту шины, я ожидал, что уж на этот раз плата точно не сможет стартовать, а если сможет, то будет не в состоянии загрузить Windows. Когда же мои предположения не оправдывались, я злорадно запускал кратковременные тесты на стабильность работы, полагая, что вот-вот появится ошибка. Но сбоев не было, а когда они всё же начали появляться, то достаточно было лишь немного повысить напряжения, чтобы преодолеть этот рубеж и продолжить движение вперёд. Непередаваемое удовольствие и азарт!

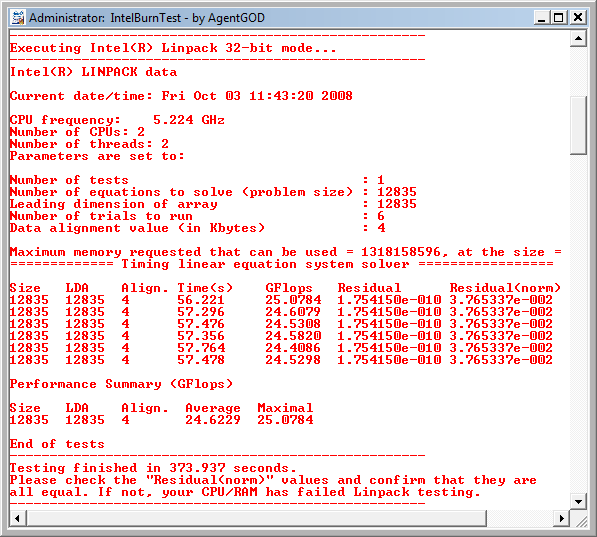

Нет смысла подробно описывать все многочисленные этапы разгона, достаточно сказать, что остановиться пришлось лишь на частоте FSB 600 МГц – наш скромный, но оттого не менее приятный личный рекорд. На этой стадии перестали проходить тесты на стабильность. Самое главное, что лимитировали нас вовсе не способности материнской платы Biostar TP45 HP. Плата работала очень уверенно и все признаки показывали, что она готова двигаться дальше. Ограничивали возможности наших модулей памяти DDR2, которые не в состоянии надёжно работать на частоте 1200 МГц. Очередной случай, когда приходится пожалеть, что плата не работает с памятью DDR3, для которой такая частота не предел.

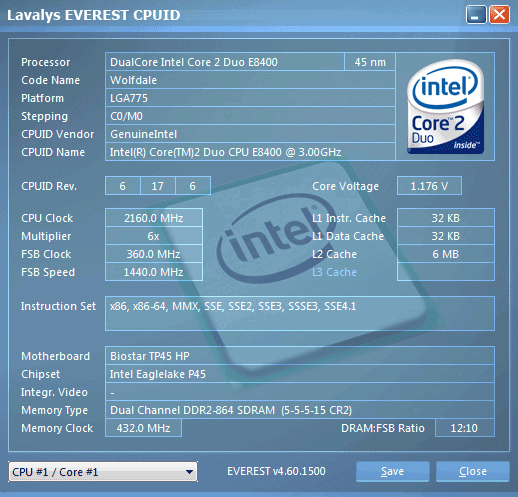

Напомним, что Intel Core 2 Duo E8400 работал с минимально возможным коэффициентом умножения х6, то есть был разогнан лишь частично. Несложные прикидки показали, что разогнать процессор до максимальной частоты 4.05 ГГц можно в том случае, если установить частоту FSB 579 МГц, а коэффициент умножения задать равным х7. Однако плата слегка занижала частоту шины, поэтому выставили 580 МГц.
К нашему нескрываемому удовольствию тест на стабильность был пройден.

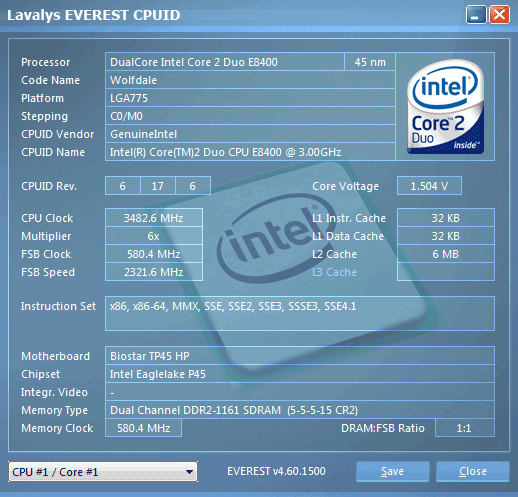

Интересно, что обычно процессорные технологии энергосбережения отключаются полностью или частично либо при повышении напряжения на процессоре, либо при изменении его коэффициента умножения. Но на системной плате Biostar TP45 HP, несмотря на действие обоих этих факторов, при отсутствии нагрузки на процессор продолжало уменьшаться напряжение, и снижался до минимального х6 множитель! Разработчиков всех материнских плат, которые не в состоянии добиться того же результата, нужно срочно направить на повышение квалификации к коллегам из Biostar.
Однако, несмотря на эйфорию от успеха, некоторые сомнения в надёжности работы всё же оставались. И они по-прежнему связаны с используемыми нами модулями памяти Corsair Dominator TWIN2X2048-9136C5D. В своё время эти планки проходили проверку и с таймингами 5-5-5-15-2T смогли заработать лишь на частоте 1155 МГц, а сейчас она составляет 1161 МГц. Чтобы развеять сомнения, была запущена тестовая программа Prime95, и результат оказался вполне предсказуем.
Было совершено несколько попыток, менялись условия работы памяти, на скриншоте выше запечатлён "наилучший", если так можно выразиться, результат, когда ошибка появилась через 9 минут работы теста. Обычно время появления ошибки не превышало пяти минут, а иногда система не могла проработать и минуты. Иными словами, утилита Intel Burn Test, возможно, неплохо проверяет стабильность работы разогнанного процессора. Благодаря очень высоким температурам во время проверки она прекрасно послужит для тестирования процессорных кулеров. Но стабильность работы памяти она проверяет недостаточно эффективно и потому не годится для оценки надёжности работы системы в целом.

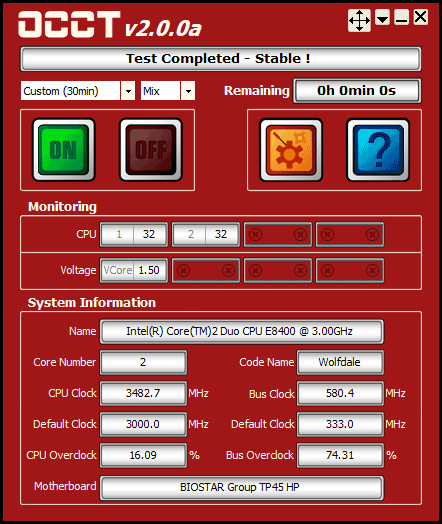

Раз уж выдался такой удобный момент, решено было проверить программу OCCT, к которой тоже возникали претензии. Да, подозрения оказались небеспочвенны, по мнению и этой программы система стабильна, а получасовой тест завершился успешно.
На скриншоте частота процессора уже уменьшена технологиями энергосбережения после завершения теста. Увы, OCCT тоже неидеальная программа для комплексной оценки стабильности.

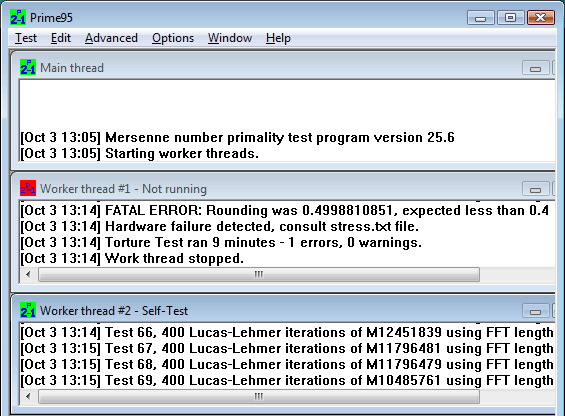

Мы всё же немного завысили частоту процессора, установив FSB 580 МГц, но и при снижении частоты стабильности добиться не удалось.
При установке в BIOS частоты 579 МГц, плата немного занижает и устанавливает FSB 577 МГц. При этом частота процессора оказывается даже немного ниже "гарантированных" нами 4.05 ГГц, а частота памяти равна 1155 МГц, то есть достигнут именно тот предел, на котором она ранее проходила тесты. Но тогда проверка проходила на материнской плате, основанной на чипсете NVIDIA nForce 680i SLI. Несмотря на различного рода недостатки наборов логики NVIDIA, общеизвестно, что с памятью они работают намного гибче, чем чипсеты Intel, поэтому повторить достижение не удалось.

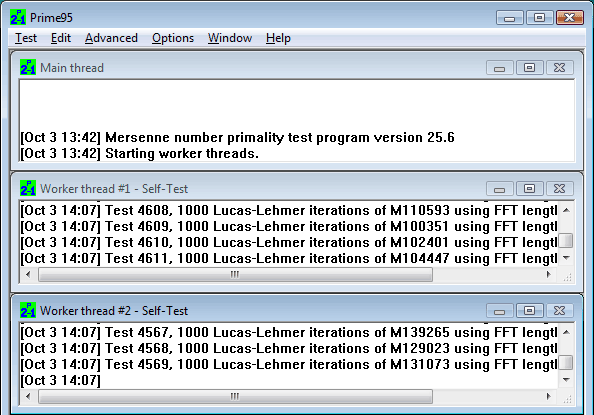

Ничего не поделать, из-за памяти придётся снижать частоту FSB и повышать коэффициент умножения процессора, чтобы добиться его максимального разгона. С коэффициентом х7.5 нам достаточно повысить частоту шины до 540 МГц, чтобы разогнать процессор до 4.05 ГГц.
Тут уже память вполне справляется со своей задачей, и надёжность работы была подтверждена всеми тестовыми программами, в том числе и прогоном Prime95.
Итак, материнская плата Biostar TP45 HP просто феноменально, бесподобно разгоняет двухъядерные процессоры, а вот с четырёхъядерными возникла серьёзная проблема. Причём не только с разгоном, а с работой вообще.
Перед тем, как установить процессор Intel Core 2 Quad Q9300, с помощью джампера был обнулён CMOS, но с этим процессором плата не завелась. Питание подаётся, вентиляторы крутятся, но плата не стартует. Были проверены контактные площадки на "брюшке" процессора, состояние "ножек" в сокете, но и повторная переустановка не помогла. Иногда, не часто, но всё же случается, что платы как бы "заклинивает", и никакие меры, кроме смены процессора, не помогают. Вот и на этот раз, достаточно было буквально на секунду вернуть процессор Intel Core 2 Duo E8400 обратно, только для того, чтобы плата запустилась, как после этого она смогла нормально стартовать с процессором Intel Core 2 Quad Q9300. Поэтому сначала этому инциденту не было придано никакого значения.
На некоторых очень немногочисленных материнских платах, таких как Gigabyte GA-EP45-DQ6 или ZOTAC nForce 790i-Supreme, наш четырёхъядерный тестовый процессор Intel Core 2 Quad Q9300 способен на разгон до 490 МГц по шине. Однако подавляющее большинство системных плат при разгоне четырёхъядерных CPU останавливаются на частоте 450 МГц или около того. Учитывая баснословные успехи материнской платы Biostar TP45 HP при оверклокинге двухъядерного процессора, в качестве стартовой была задана частота чуть выше среднего – 460 МГц. Она оказалась слишком высокой, плата немного подумала и автоматически ушла на рестарт, но после этого опять отказалась запускаться всё с теми же симптомами.
После очередной чехарды со сменой процессоров, была установлена частота 430 МГц – плата загрузила Windows, но с графическими артефактами. На частоте 440 МГц она могла лишь стартовать, а на частоте 450 МГц впадала в привычное уже кататоническое состояние, из которого её можно было вывести только заменой процессора. Примечательно, что с четырёхъядерным процессором Intel Core 2 Extreme QX6700 плата стартовала нормально, то есть плата не запускается либо с любыми 45нм. процессорами, либо с конкретной моделью Intel Core 2 Quad Q9300. Невозможно после каждого сбоя заниматься перестановкой процессоров, и на этом разочаровывающем моменте тесты четырёхъядерного CPU на плате Biostar TP45 HP были завершены.
