Кратко о программном обеспечении
Возможно, вы обратили внимание, что в комплект к материнской плате Gigabyte GA-EP45-DQ6 прилагается не CD, а DVD-диск. Это позволило компании разместить на нём не только большое количество драйверов к чипсету, сетевым картам, SATA-контроллерам, USB и CD-ROM, но и массу программ различного назначения:
- Norton Internet Security 2008;
- Kaspersky Anti-Virus;
- Acrobat Reader;
- Microsoft DirectX;
- WinZip;
- COREL MediaOne;
- Google Browser Configuration Utility;
- Realtek Green Feature;
- Dolby GUI Software;
- Roxio Buzz 2.
Помимо перечисленных программ от сторонних производителей, на DVD-диске имеется ряд фирменных утилит Gigabyte:
- G.O.M. (Gigabyte Online Manager);
- EasyTune 6;
- DMI Viewer;
- Face-Wizard;
- @BIOS;
- Q-Share;
- Time Repair;
- Update Manager.
Работа с диском реализована достаточно удобно. При старте программа автозапуска анализирует состояние вашей операционной системы и предлагает разом проинсталлировать весь необходимый комплект утилит и драйверов. Можно выборочно установить лишь нужное программное обеспечение, ознакомиться с краткими описаниями возможностей, проверить обновления.
Единственное мелкое неудобство в том, что часть утилит предлагается установить в режиме Xpress Install вместе с драйверами, поэтому они и находятся в соответствующем разделе диска, а не среди других программ. В результате программу Dynamic Energy Saver (она стоит на первой позиции в списке и отлично видна на скриншоте выше) не удалось найти среди других утилит, из-за чего был сделан ошибочный вывод, что её и вовсе нет на диске.
Очевидно, что для детального рассказа обо всём этом программном обеспечении нужно готовить отдельную статью, а то и не одну. Поэтому сразу отметаем все программы от сторонних производителей, хотя среди них есть несколько весьма полезных. В конце концов, любой желающий может найти подробные описания функциональности этих программ непосредственно от авторов. Сосредоточившись исключительно на фирменных утилитах от Gigabyte, мы упрощаем стоящую перед нами задачу, однако от этого она всё ещё не становится лёгкой. К счастью, и тут можно найти выход.
реклама

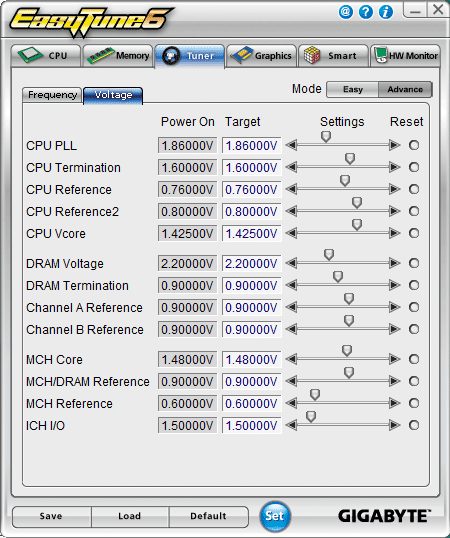

Например, очень неплоха многофункциональная утилита Gigabyte EasyTune 6. С её помощью можно проконтролировать параметры работы системы, можно даже разгонять из Windows, а оверклокерам она особо полезна тем, что позволяет увидеть, какие напряжения устанавливает материнская плата при разгоне.
Однако возможности утилиты мы уже изучали в обзоре платы Gigabyte GA-EP45-DS3, поэтому сейчас можем её смело пропустить.

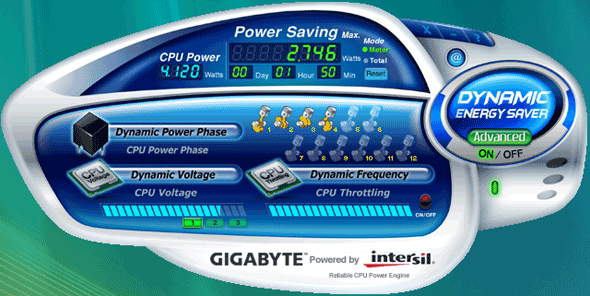

За реализацию комплекса энергосберегающих технологий DES (Dynamic Energy Saver) на платах Gigabyte отвечает одноимённая утилита. С её функциональностью мы тоже уже знакомы по обзору материнской платы Gigabyte GA-X48T-DQ6, однако теперь используется новая ревизия, которая называется Gigabyte Dynamic Energy Saver Advanced. Свежая версия программы B8.0905.1 была скачана с сайта Gigabyte.

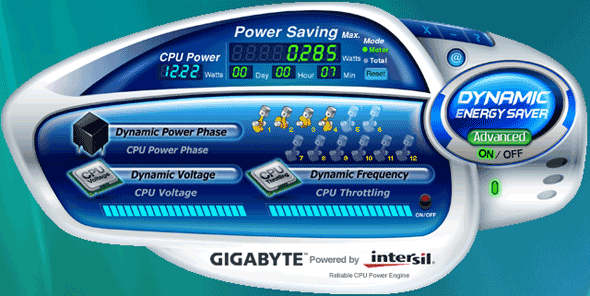

Никаких заметных внешних отличий от предыдущей "непродвинутой" версии программы, за исключением появившейся добавочной надписи "Advanced", заметить не удалось. Разве что теперь утилита может работать и при разгоне процессора. Из-за разгона с повышением напряжения заметно возросло энергопотребление процессора, исчезла возможность выбора режимов экономии, но программа всё же работает.
Кстати, для экономии энергии совершенно не обязательно постоянно держать утилиту загруженной. Сделав необходимые настройки, вы можете смело закрыть программу, при этом выбранный режим энергосбережения продолжит работу, а энергия будет экономиться.
реклама
Наконец, некоторые программы просто не заслуживают нашего (и вашего) внимания. В их числе Gigabyte Xpress Recovery2. В списке фирменных утилит её тоже нет, она запускается с DVD, если при старте нажать клавишу F9. Удивительно, что появилась уже вторая версия программы (несовместимая с первой, кстати). Значит, её разработка продолжается. Неужели кто-то пользуется этой утилитой?
Теоретически – это чрезвычайно полезная программа. Она позволяет в сжатом виде сохранить образ установленной операционной системы, а при необходимости легко восстановить её в первоначальном виде. Однако масса ограничений сводит все достоинства утилиты на нет. Прежде всего, утилита поддерживает только файловые системы FAT16, FAT32 или NTFS. И это несмотря на то, что её загрузка базируется на ядре Linux, кстати. Кроме того, не поддерживаются диски, объединённые в RAID или работающие в режиме AHCI. Программа сохраняет образ в конце физического диска, для этого при разбиении HDD нужно оставить свободное неразмеченное пространство. Сколько? Неизвестно, зависит, очевидно, от объёма, занимаемого операционной системой. Но если места не хватит, то понадобится переразбивать диск, оставляя места побольше и переустанавливать ОС.
Уже перечисленного достаточно, чтобы отказаться от использования этой программы. Однако больше всего меня поразили системные требования, опубликованные в руководстве к материнской плате. Пункт первый – Intel platform. Неужели она вдобавок ко всему ещё и не работает на процессорах AMD или на чипсетах NVIDIA? Получается, что у программы Gigabyte Xpress Recovery2 всего два достоинства: первое – она бесплатно прилагается к материнским платам Gigabyte; второе – её не обязательно использовать.
В конечном итоге решено было отказаться от малоинтересного большинству читателей описания очевидных возможностей программ и утилит, а вместо этого сосредоточиться на паре занимательных, но неизученных фирменных технологий Gigabyte, которыми обладает системная плата Gigabyte GA-EP45-DQ6.
Фирменные технологии
Smart Backup
В начале этого обзора, в разделе, посвящённом изучению возможностей материнской платы Gigabyte GA-EP45-DQ6, мы упоминали о десяти портах Serial ATA, которыми она оснащена. Наверно глупо задавать вопрос, какое количество жёстких дисков можно к ней подключить? Ответ очевиден – десять, и он правильный, однако использовать в работе мы сможем одновременно только восемь HDD. Чтобы разобраться, почему так получается, нужно обратить внимание на дополнительные микросхемы Silicon Image Sil5723. Оказалось, что это не обычные RAID-контроллеры, которые добавляют дополнительные порты Serial ATA, а мультипликаторы, разветвители. Один, уже имеющийся порт SATA, они превращают в два.
На материнской плате Gigabyte GA-EP45-DQ6 установлен дополнительный контроллер Gigabyte SATA2. Вероятно, судя по функциям, это широко распространённый и хорошо знакомый нам по многим платам чип JMicron JMB363, который обеспечивает поддержку двух портов Serial ATA и одного Parallel ATA, при этом два порта SATA с помощью двух контроллеров Silicon Image Sil5723 превращаются в четыре. Ничего плохого в этом нет. С какой скоростью оперирует данными ваш жёсткий диск? 45 МБ/сек, 60 МБ/сек? Неужели 90 МБ/сек? Да пусть хоть все 133 МБ/сек, всё равно пропускной способности интерфейса хватит на два таких диска и ещё немного останется.

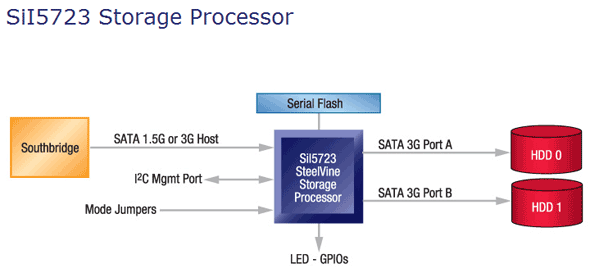

Для чего вообще понадобилось применять эти Silicon Image Sil5723, почему бы не установить вместо них парочку "полноценных" SATA RAID контроллеров? Есть несколько причин. Прежде всего, каждый дополнительный контроллер забирает себе одну линию PCI Express, но их и так постоянно не хватает на все нужды, а тут мы "бесплатно" удваиваем количество портов. Кстати, вопрос цены тоже может играть свою роль. Кроме того, пользоваться подключенными к Silicon Image Sil5723 дисками очень просто, поскольку не требуется установка драйверов. К тому же эти контроллеры обладают очень интересными возможностями, например, можно строить целые каскады дисков.

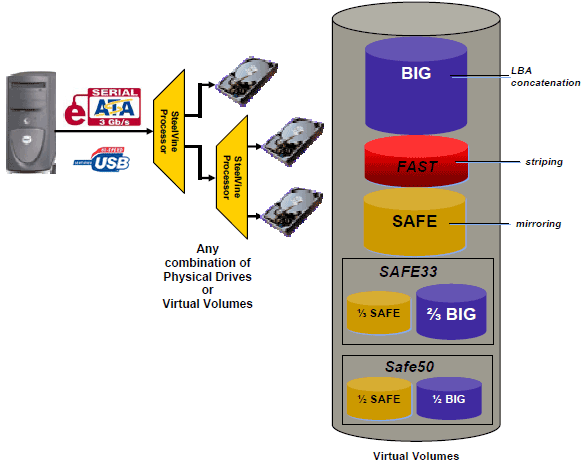

Жёсткие диски, которые подключены к Silicon Image Sil5723, могут работать в режиме BIG, то есть представляться системе одним большим HDD. Могут работать в режиме FAST – это аналог RAID0, когда информация, чередуясь, записывается или считывается одновременно с двух HDD, за счёт чего мы получаем существенный прирост в скорости. Однако выход одного диска из строя влечёт за собой потерю всей информации на обоих и в этом случае поможет режим SAFE. Это аналог RAID1, зеркалирование, то есть данные дублируются на два диска и, в случае проблем с одним HDD, информацию можно считать с другого. Скорость такая же, как при использовании одного диска, надёжность высокая, но теряется ровно половина доступного объёма. Бороться с этой проблемой призваны два следующих режима работы. SAFE33 – это когда только треть диска отводится под зеркалирование, а оставшийся объём дисков объединяется в режиме BIG. SAFE50 аналогичен, только зеркалируется половина объёма.
К сожалению, от всех этих возможностей почти ничего не осталось, поскольку технология Smart Backup на материнской плате Gigabyte GA-EP45-DQ6 предусматривает работу Silicon Image Sil5723 в одном единственном режиме SAFE. Жёсткий диск нужно подключать к первому из двух портов каждого контроллера. Ничего страшного не случится, если подсоединить диск ко второму, он просто не будет виден системой. Если же подключить два диска одновременно, то автоматически, без какого-либо вашего участия, начнётся процесс копирования данных с первого диска на второй. Будьте осторожны, вся имеющаяся информация на втором HDD будет утеряна! Это и есть технология Smart Backup – автоматическое резервирование данных без вмешательства пользователя.
Можно установить утилиту Gigabyte Smart Backup, это полный аналог программы SteelVine Manager от Silicon Image. Она позволит вам проконтролировать работу дисков, но как-либо изменить режим их объединения вы не сможете.
реклама
За работу Smart Backup мы расплачиваемся лишней перезагрузкой платы при старте. Сначала на 10 секунд появляется надпись Initializing storage policy, please wait, после чего плата рестартует и появляется новая – Wait Smart Backup Hard Drives ready, и лишь затем продолжается стандартная стартовая процедура POST. Разумеется, свою задачу по резервному копированию технология Gigabyte Smart Backup полностью выполняет. Жаль лишь, что эта простота достигнута за счёт жёсткого урезания весьма интересных возможностей контроллеров Silicon Image Sil5723.
Ultra TPM
Многие современные системные платы допускают установку TPM (Trusted Platform Module), но она опциональна и до сих пор платы с этим модулем нам не попадались. Поэтому воспользуемся представившейся возможностью и изучим нюансы работы с взломобезопасной платформой.
В руководстве говорится, что для инициализации нужно включить модуль в BIOS – это понятно. Установить Infineon TPM driver – необходимость этого шага тоже не вызывает сомнений. После чего ещё проинсталлировать Gigabyte Ultra TPM Utility – а вот это, кажется, уже лишнее действие, но посмотрим.
С первым шагом – включением модуля в BIOS – никаких сложностей не возникло. Со вторым, в общем-то, тоже, хотя поначалу показался опечаткой объём драйвера, указанный в размере более 200 МБ! Однако список установленного программного обеспечения подтвердил, что такой объём не ошибка. Программное обеспечение Infineon Security Platform включает:
- Меню параметров Security Platform;
- Мастер инициализации Security Platform;
- Мастер инициализации пользователя Security Platform;
- Мастер переноса Security Platform;
- Мастер резервного копирования Security Platform;
- Мастер смены пароля Security Platform;
- Мастер импортирования Security Platform PKCS #12;
- Программу просмотра сертификатов и выбора сертификатов Security Platform;
- Значок уведомления Security Platform в панели задач;
- Службы интеграции Security Platform;
- Службы Security Platform.
Только посмотрите на этот список! Я честно начал настройку, исправно делал скриншоты, но бросил это занятие, не пройдя и трети пути, поняв, что, во-первых, эта задача мне не по плечу, а во-вторых, рассказ не будет интересен никому, кроме системных администраторов масштаба крупного предприятия, а они и так об этом всё знают по долгу службы. Сначала нужно задать основной пароль, потом пароли пользователей, предусмотреть возможность сброса паролей, выбрать нужные функции... В общем, это нереальная и практически невыполнимая для обычного человека задача.

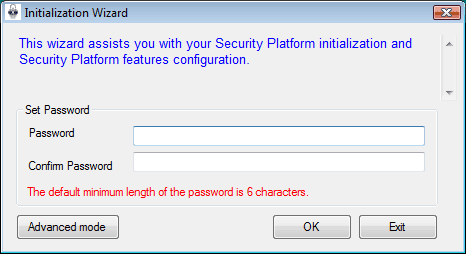

Тогда, наконец, была проинсталлирована Gigabyte Ultra TPM Utility, и сразу стало ясно её предназначение. Это своеобразная надстройка над возможностями Infineon Security Platform, которая упрощает процедуру конфигурации и делает её доступной, сводя все сложности всего к двум шагам. Прежде всего, нужно придумать пароль:

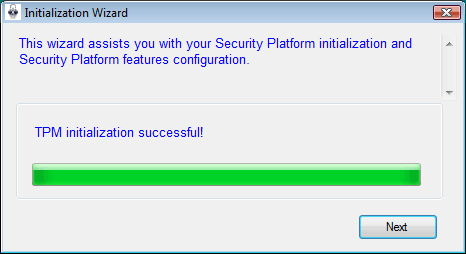

Этот единственный шаг начинает и завершает инициализацию платформы.

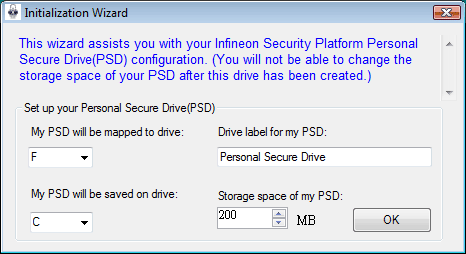

Затем нужно выбрать букву для своего "секретного" PSD (Personal Secure Drive) диска, дать ему название, выбрать логический диск, на котором он будет расположен и задать его объём.

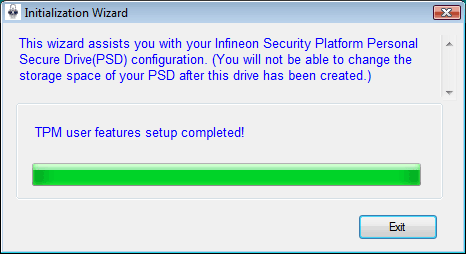

Я оставил все значения по-умолчанию и на этом вся процедура конфигурации оказалась завершена!

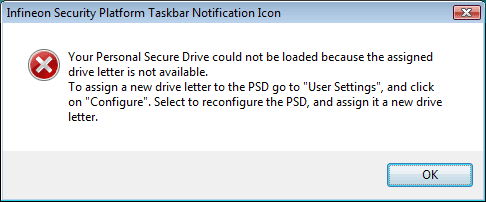

Впрочем, со значениями по-умолчанию я несколько поторопился. Для секретного диска была зарезервирована первая буква из свободных – F. Однако стоило мне вставить флешку, как появилось сообщение об ошибке, что секретный диск не может быть загружен, поскольку буква уже занята.
Эта "проблема" легко исправляется в конфигурационной утилите Infineon, однако проще заранее подстраховаться и сразу выбрать для секретного диска какую-нибудь букву ближе к концу алфавита.

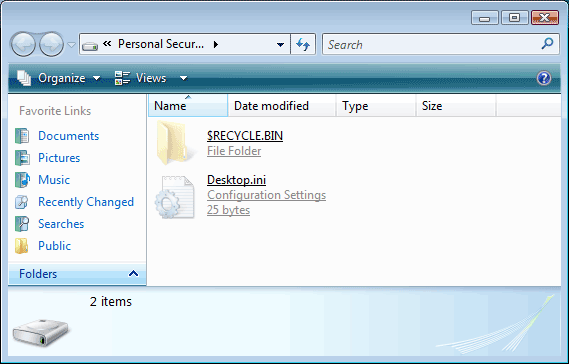

Итак, что же мы получили в результате? Кликаем по иконке Infineon в трее, вводим пароль, и открывается наш секретный диск, на котором пока почти ничего нет.

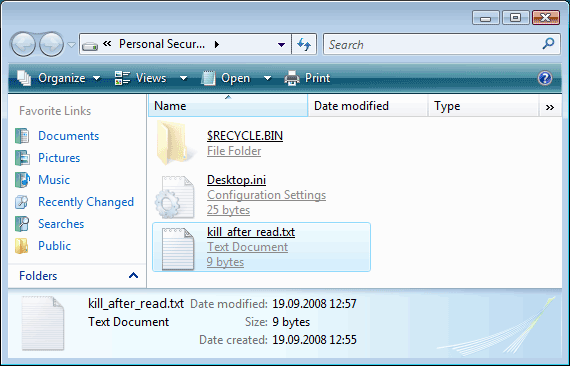

Однако ничто не мешает нам разместить там свои совершенно секретные сведения.

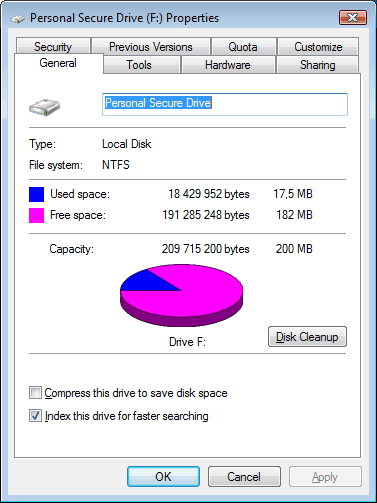

Выглядит секретный диск как самый обыкновенный.

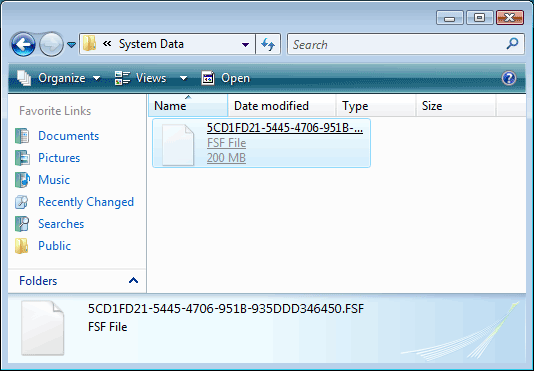

Вот только в менеджере дисков его нет, поскольку на самом деле он представляет собой зашифрованный файл, объём которого равен заданному нами объёму секретного диска, а расположен он на том логическом разделе HDD, который мы указали.

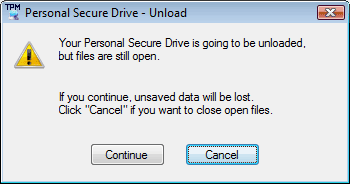

Когда доступ к секретным данным больше не нужен, мы опять кликаем по иконке утилиты Infineon в трее и отключаем свой тайный диск. Если при этом диск используется, нам выдадут соответствующее предупреждение, что несохранённые данные могут быть потеряны.
Просто? Конечно, просто! Просто, только как-то скучно... Но даже в этом случае нам поможет Gigabyte Ultra TPM Utility. Вместо того, чтобы уныло раз за разом вводить пароль (его, кстати, можно и запомнить в программе, но тогда это уже не очень секретно), утилита предложит нам записать ключ на USB Flash Drive. Причём не на один, а, как минимум, на два одновременно. Вероятно, это связано с безопасностью данных. Флешки имеют неприятное свойство неожиданно выходить из строя. Если такое произойдёт, и не будет резервной копии, то все сохранённые на секретном диске данные окажутся утеряны – слишком надёжны алгоритмы шифрования.

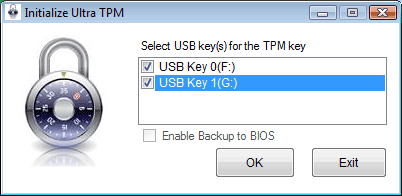

После выбора флешек, на которые будут сохранены ключи, нужно ввести свой пароль.
И всё! Процедура завершена!

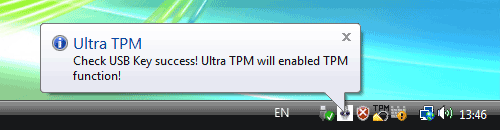

Теперь пользоваться секретным диском становится ещё проще и намного интереснее. Выглядит это как-то даже немного по-шпионски. Достаточно подключить одну из флешек к компьютеру, как ваш секретный диск автоматически активизируется.

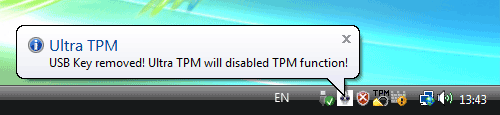

Вы отходите от системного блока, вынимаете флешку, и диск становится недоступен. Забавно.
Содержимое ваших USB Flash Drive не страдает, на флешке всего лишь создаётся два небольших файла. С одним маленьким, но важным замечанием – если флешка была загрузочной, то она потеряет эту способность. Могу признаться, что пришлось потратить немало нервных клеток, чтобы выяснить, почему вдруг домашний компьютер стал зависать на этапе прохождения стартовой процедуры POST при попытке загрузиться с USB Flash Drive, с которой ранее он успешно стартовал. При подключении флешки к материнской плате Gigabyte GA-EP45-DQ6 процедура POST проходит без нареканий, но затем от нас начинают требовать какой-то пароль...
Судя по всему, программа Gigabyte Ultra TPM Utility совершает какие-то лишние операции при сохранении ключа доступа на USB Flash Drive. К счастью, если знать, в чём проблема, то она очень легко решается. После создания ключа нужно где-то временно сохранить два новых файла, заново отформатировать флешку, сделав её загрузочной, и вернуть файлы на место. В результате флешка сохраняет способность управлять работой секретного диска и не теряет при этом своих загрузочных способностей.
Важно – ключи создаются индивидуально для каждой из двух флешек, не перепутайте их при копировании. Именно поэтому можно смело давать кому-нибудь попользоваться своей флешкой с ключом доступа. Даже если ключ будет скопирован на другую флешку, с её помощью нельзя будет получить доступ к вашему секретному диску.

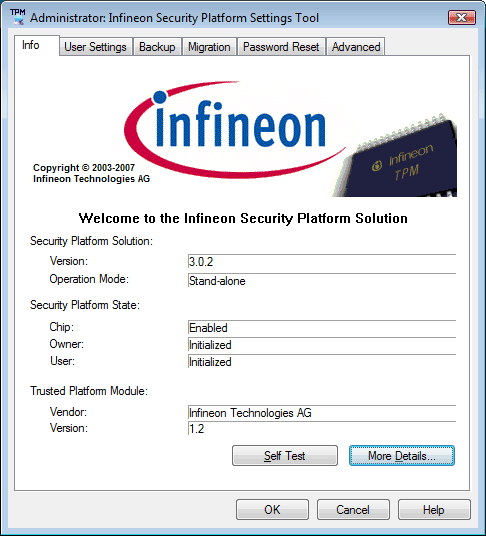

Можно придумать множество полезных применений для секретного диска, если же вам недостаточно возможностей, которые предоставляет такой удобный, но всё же упрощённый способ настройки с помощью Gigabyte Ultra TPM Utility, то вы в любой момент можете вернуться к полному списку настроек утилиты конфигурации Infineon Security Platform.
Заключение
Пожалуй, даже представители компании Gigabyte, несмотря на вполне естественный аналог патриотизма, признают, что материнская плата Gigabyte GA-EP45-DQ6 неидеальна. Есть недостатки у самой платы, в BIOS Setup и уж тем более в программном обеспечении. По ходу обзора мы не раз обращали на них ваше внимание. Однако все эти не очень существенные, по большей части, минусы меркнут перед феноменальным сочетанием великолепных оверклокерских способностей Gigabyte GA-EP45-DQ6. До сих пор нам ни разу не встречалась плата, которая бы так же легко и высоко разгоняла как двухъядерные, так и четырёхъядерные процессоры. На самом деле, продемонстрированные платой результаты не окончательны. В ближайшее время мы не собираемся расставаться с Gigabyte GA-EP45-DQ6, и уже не в кратковременных рамках одного обзора, а на постоянной и долговременной основе продолжим изучение её возможностей и особенностей.
Материнская плата – это сложный, высокотехнологичный продукт. Существует масса причин, по которым одна модель будет показывать результаты, отличающиеся от другой такой же. Конечно, существуют опасения, что нам просто повезло с удачным экземпляром платы, а какой-то другой не сможет продемонстрировать такое же уникальное сочетание характеристик. Однако вряд ли мы возьмём на тесты ещё одну Gigabyte GA-EP45-DQ6. Всё же согласитесь, далеко не каждому пригодятся пресловутые четыре сетевых карты, да и цена платы, как одной из старших моделей, достаточно высока. Тем интереснее обратить внимание на другие разновидности из беспрецедентно разнообразной серии плат Gigabyte на чипсете Intel P45 Express. В начале обзора системной платы Gigabyte GA-EP45-DS3 мы рассмотрели представителей этой линейки. В частности, очень перспективно выглядит материнская плата Gigabyte GA-EP45-DS5, если же вам не требуется подключать большое количество SATA-дисков и не интересует технология Smart Backup, то не лишним будет приглядеться к Gigabyte GA-EP45-DS4. По-возможности, мы в будущем познакомим вас с результатами их тестов.
Сегодняшний обзор показал, что компания Gigabyte не напрасно все последние годы тратила столько сил и средств на улучшение качества, возможностей и функциональности своей продукции. Пройдя немало этапов в своём нелёгком восхождении на пьедестал, компании остаётся сделать всего лишь один шаг до того, чтобы стать безоговорочным лидером среди других производителей материнских плат. Так что им стоит побеспокоиться и зашевелиться. Прошлые заслуги, конечно, играют свою роль, однако вечно почивать на лаврах не получится. По совокупности характеристик всё больше системных плат Gigabyte оказываются на первых местах при сравнении. Что касается платы Gigabyte GA-EP45-DQ6, то она останется достойным украшением нашей коллекции. Однако не просто красивой, но бесполезной безделушкой, не игрушкой на час для установки рекордов в оверклокинге, а высокоэффективным средством для достижения максимальной производительности.
