2. Тестовая конфигурация, методика тестирования и системы охлаждения для сравнения
Тестирование новой системы охлаждения от Scythe и двух её сегодняшних конкурентов было проведено как на открытом стенде, так и в закрытом корпусе системного блока следующей конфигурации:
- Материнская плата: ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS 0705;
- Процессоры:
- Intel Core 2 Duo E6750 2667 МГц, 1.35 В, L2 4096 Кб, FSB: 333 МГц x 4, (Conroe, G0);
- Intel Core 2 Quad Q6600 2400 МГц, 1.2875 В, L2 2 х 4096 Кб, FSB: 266 МГц x 4, (Kentsfield, B3);
- Термоинтерфейс: Arctic Silver 5;
- Видеокарта: HIS Radeon HD 3870 GDDR4 512 Мб / 256 Бит, @864/2520 МГц;
- Система охлаждения видеокарты: Arctic Cooling Accelero S1 + Turbo Module;
- Оперативная память:
- 2 x 1024 Мб DDR2 Corsair Dominator TWIN2X2048-9136C5D (1142 МГц / 5-5-5-18 / 2.1 В);
- 2 x 1024 Мб DDR2 CSXO-XAC-1200-2GB-KIT DIABLO (1200 МГц / 5-5-5-16 / 2.4 В).
- Дисковая подсистема: SATA-II 500 Гб, Samsung HD501LJ, 7200 об/мин, 16 Мб, NCQ;
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Minebea на ~960 об/мин; на боковой стенке – 120-мм вентилятор GlacialTech SilentBlade GT12025-BDLA1 на ~940 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Enermax Galaxy EGA1000EWL 1000 Ватт (135-мм вентилятор на ~850 об/мин на вдув).

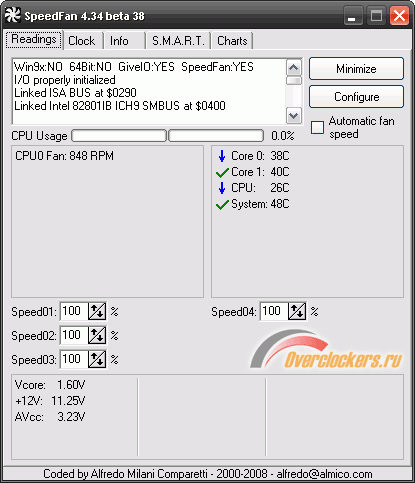

Все тесты были проведены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась утилита мониторинга SpeedFan версии 4.34 Beta 38, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (Core Sensor's):

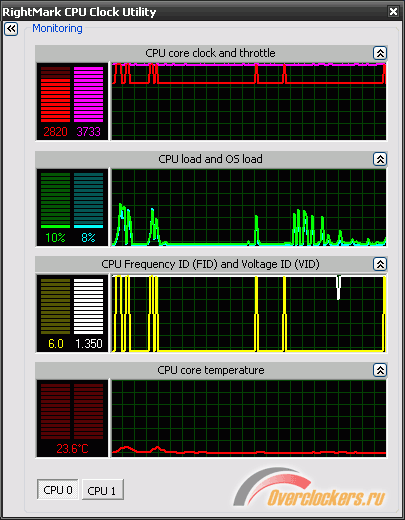

Её показания совпадали с данными Core Temp версии 0.96. Система автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы была выключена. Контроль срабатывания термозащиты процессоров (режима пропуска тактов – throttling) осуществлялся с помощью программы RightMark CPU Clock Utility версии 2.30:
реклама
Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 1.1.1b в режиме максимальной нагрузки на процессор при 23-х минутном периоде тестирования из которого первая и последние 4 минуты являются временем простоя системы.
Эффективность систем охлаждения проверялась не менее чем двумя последовательными циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде, когда материнская плата находится горизонтально, а кулеры на ней в вертикальном положении, период стабилизации был практически вдвое меньше. За итоговый результат принимались максимальные показатели температуры самого горячего из двух/четырёх ядер процессоров по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё, как минимум, один раз). Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5~1 градус Цельсия.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по уже хорошо знакомой постоянным посетителям сайта методике. Субъективно комфортный уровень шума в ~36 дБА отмечен на диаграмме штриховой полосой, а фоновый уровень шума системного блока без процессорного кулера, измеренный с расстояния в 1 метр от системного блока, не превышал 33.4 дБА.
Комнатная температура во время тестирования контролировалась электронным термометром с возможностью мониторинга изменения температуры за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура стабилизировалась на отметке в ~25 градусов Цельсия и является начальной точкой отсчета на диаграммах. Добавлю, что частота вращения вентиляторов кулеров на диаграмме указана не по техническим характеристикам, а по средней величине данных мониторинга SpeedFan.
Вполне логично, что для сравнения со Scythe Ninja Copper в тестирование необходимо было добавить обычный Scythe Ninja (Plus) с алюминиевыми рёбрами. Однако, именно такого кулера в нашем распоряжении не оказалось. Но это не беда, так как у нас есть очень "похожий" на Scythe Ninja кулер OCZ Vindicator, с которым мы сегодня и сравним медного "самурая". В дополнение, нам будут интересны результаты тестирования Scythe Ninja Copper в сравнении с одним из лидеров среди систем воздушного охлаждения для CPU – кулером Thermalright Ultra-120 eXtreme, который, кстати, близок по стоимости к юбилейному кулеру от Scythe.

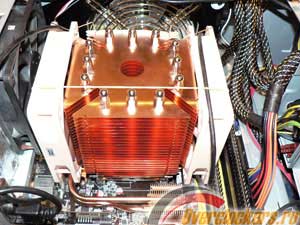

Все кулеры тестировались с двумя типами вентиляторов. В первую очередь каждая из трёх тестируемых систем охлаждения была проверена с вентилятором от Scythe Ninja Copper – Scythe Slip Stream 120 на частоте вращения его крыльчатки в ~860 об/мин (по данным мониторинга). После этого кулеры тестировались с вентилятором Noctua NF-P12 производства одноименной австрийской компании. Частота вращения вентилятора составила ~1380 об/мин. На третьем заключительном этапе тестирования кулеры проверялись сразу же с парой вентиляторов Noctua, установленных на вдув/выдув:
реклама
Ну что же, все к бою готовы, поэтому вперед!
3. Результаты тестирования эффективности охлаждения и уровня шума
платформа с процессором Intel Core 2 Duo
На самом слабом кулере сегодняшних тестов процессор Intel Core 2 Duo E6750 степпинга G0 внутри корпуса системного блока удалось разогнать до частоты в 3.76 ГГц, что очень близко к его частотному пределу на воздушном охлаждении. При этом потребовалось увеличить напряжение в BIOS материнской платы с номинального в 1.35 В до 1.625 В:

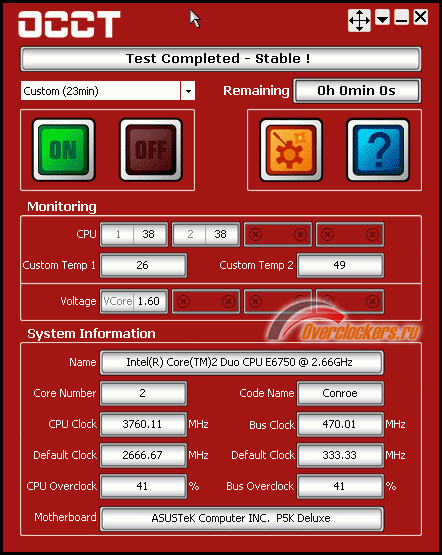

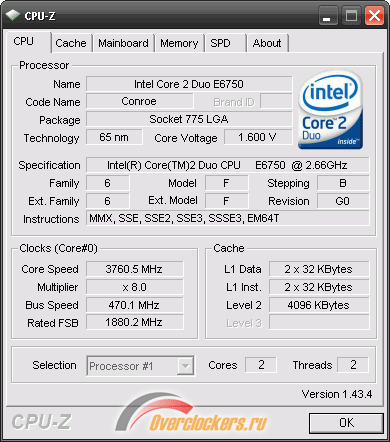

По данным CPU-Z, Everest и SpeedFan напряжение колебалось у отметки в 1.6 В, а под нагрузкой во время теста и вовсе снижалось до ~1.58 В. При этом два последовательно запущенных теста процессора из программы OCCT были пройдены без ошибок и даже какого-либо намёка на включение режима пропуска тактов:

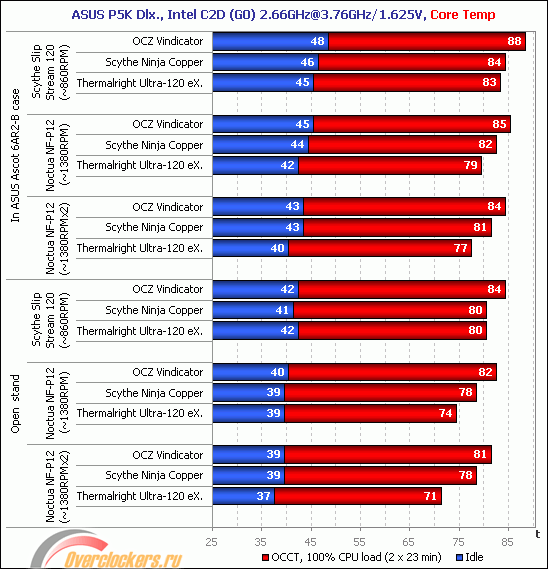

Посмотрим на диаграмму температурного режима двухъядерного процессора:
Ну что же, получились достаточно интересные результаты. Во-первых, медная версия Ninja оказывается эффективнее своего алюминиевого собрата на 3-4 градуса Цельсия, что само по себе уже неплохо. Во-вторых, очевидно, что новый вентилятор от Scythe подходит Ninja Copper как нельзя лучше, потому что при установке более мощного вентилятора от Noctua эффективность кулера растёт в минимальной степени. Заслуга этого кроется не только в медных рёбрах, но и в широком межреберном расстоянии кулера (впрочем, и у OCZ Vindicator такое же расстояние). В третьих, Scythe Ninja Copper способен даже соперничать с Thermalright Ultra-120 eXtreme, правда с оговоркой “с вентилятором Scythe Slip Stream 120“. Установка на Ultra-120 eXtreme высокопроизводительного Noctua, либо сразу пары таких вентиляторов, выводит его в однозначные лидеры, чего и стоило ожидать.
И, конечно же, нельзя было не проверить возможности Scythe Ninja Copper в пассивном режиме без вентилятора. Тестирование было проведено на открытом стенде, так как внутри корпуса системного блока присутствуют корпусные вентиляторы, поэтому такой эксперимент был бы не совсем "чистым". В результате, двухъядерный процессор под пассивным кулером стабильно функционировал на частоте в 3598 МГц при напряжении, увеличенном до 1.45 В. Пиковая температура достигала 91 градуса Цельсия, все пластины, включая верхнюю были очень горячими (больше секунды касания вытерпеть нельзя), но процессор все-таки не уходил в режим пропуска тактов и функционировал на максимуме производительности. Если же повышать частоту дальше, либо увеличивать напряжение, то здесь уже Scythe Ninja Copper не справлялся. Впрочем, достигнутый результат и без того впечатляет, как мне кажется. Особенно на фоне того, что ни OCZ Vindicator, ни Thermalright Ultra-120 eXtreme, тестируемые сегодня, не смогли повторить результат, продемонстрированный пассивным Ninja Copper.
платформа с процессором Intel Core 2 Quad
Четырёхъядерный процессор Intel Core 2 Quad Q6600 степпинга B3 с полированной крышкой теплораспределителя, охлаждаемый внутри корпуса системного блока самым слабым кулером сегодняшних тестов со 120-мм вентилятором на 860 об/мин удалось разогнать до 3312 МГц при напряжении ядер, повышенном до 1.45 В:
Как CPU-Z, так и уже упомянутые мною выше программы мониторинга демонстрировали напряжение несколько ниже, чем было выставлено в BIOS материнской платы, а именно на уровне ~1.425 В. Снова тест OCCT был пройден без ошибок и активации “троттлинга”:
реклама
Результаты тестирования кулеров на четырёхядерном процессоре представлены вашему вниманию ниже:
Честно говоря, я предполагал, что на горячем процессоре Quad степпинга B3 медный Ninja не будет выглядеть столь же убедительно как и на двухъядернике. Однако я ошибался, чему и рад сейчас. Справедливости ради, нужно отметить, что для Thermalright Ultra-120 eXtreme вентилятор Scythe Slip Stream 120 недостаточен, ведь межрёберное расстояние у суперкулера в разы меньше, чем у Ninja и его клона. Установка на Scythe Ninja Copper вентилятора от Noctua, а затем и сразу двух таких вентиляторов, позволяет снизить температуру CPU на один и два градуса, соответственно (речь о результатах на открытом стенде). В то же время, такая же комбинация на Thermalright Ultra-120 eXtreme приносит сначала минус четыре, а потом еще минус два градуса Цельсия и выводит этот кулер в однозначные лидеры сегодняшних тестов.
При работе в пассивном режиме на Intel Core 2 Quad, в сравнении с результатами, полученными на двухъядерном процессоре, достижения Scythe Ninja Copper уже куда скромнее. Так, при напряжении в 1.3 В (1.2875 В – номинал) процессор стабильно функционировал на частоте в 3012 МГц или +25.5 % к номинальной частоте. Правда при этом необходимо учитывать, что наш четырёхъядерник относится к старому степпингу B3, отличающемуся чрезмерно горячим "нравом". Шансов приобрести такие процессоры с каждым днём все меньше и меньше, а процессоры нового степпинга G0 обладают заведомо меньшим тепловыделением, поэтому и результаты их разгона при использовании пассивного Scythe Ninja Copper, скорее всего, будут выше. Здесь остается добавить, что два других участника тестирования не справлялись с охлаждением разогнанного Quad-a в пассивном режиме работы.
результаты измерения уровня шума кулеров
Так как сегодня все три воздушных системы охлаждения сравнивались со 120-мм вентиляторами двух типов, а скорость вращения вентиляторов далека до той степени чтобы резонировать с рёбрами кулеров, то измерение уровня шума сводится к проверке установленных на кулеры вентилятора(ов).

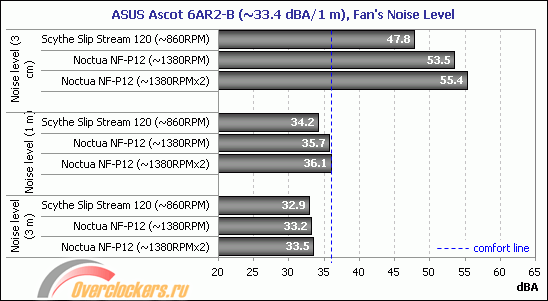

Результаты получились следующие:
Очевидно, что поставляемый вместе со Scythe Ninja Copper вентилятор Scythe Slip Stream 120 функционирует исключительно тихо. Назвать его бесшумным было бы ошибочно, но его уровень "шума" очень близок к этому понятию. Несколько громче функционирует более производительный вентилятор от Noctua, правда, как показали тесты температурного режима, его установка на эффективность нового кулера влияет незначительно, как и установка сразу же пары одинаковых вентиляторов на вдув-выдув.
Заключение
Scythe Ninja Copper, безусловно, выдающийся кулер. Среди систем воздушного охлаждения, он не только бескомпромиссно подошел бы для любителей бесшумных системных блоков, но и порадовал бы оверклокеров своей высокой эффективностью при использовании вентилятора. Стильный внешний вид и универсальность, также наверняка не оставили бы равнодушными потенциальных покупателей. Но все это "было бы" так как в серийное производство медный "самурай" не будет запущен, а скорее всего станет предметом гордости немногих приближенных к компании Scythe, её выдающихся сотрудников, либо друзей и коллег. Рекомендованная на кулер цена вторична и имеет лишь теоретическое значение, даже если сколько то экземпляров попадут в розничную сеть. На то она и легенда.
Вот во что хотелось бы действительно верить, так это в то, что конструктивные изменения, внедрённые в Scythe Ninja Copper (как то: разведённые друг от друга трубки, включение в комплект поставки более эффективного вентилятора, зеркально полированное основание и др.) будут реализованы и в обычной версии Scythe Ninja с алюминиевыми рёбрами. Кроме того, хотелось бы пожелать сборщикам Scythe внимательнее относиться к установке нижнего алюминиевого радиатора, а по мере необходимости инженерам доработать этот радиатор. Ну и, конечно же, довести до ума крепление кулера на материнские платы с разъёмом LGA 775, чтобы установка кулера стала более удобной и простой.
В завершении статьи отметим по-пунктно плюсы и минусы новинки:
Scythe Ninja Copper (SCNJ-CU1000)
overclock:
- уникальность кулера (коллекционный экземпляр);
- высокая эффективность охлаждения разогнанных CPU;
- возможность работы в пассивном режиме с разогнанными процессорами;
- предельно низкий уровень шума со стандартным вентилятором;
- универсальность (поддержка всех современных платформ).
downclock*:
- неудобное крепление кулера на материнские платы под процессоры Intel;
- недоработки в радиаторе основания кулера.
* - высокую стоимость в недостатки не записываю, такие вещи дешево никогда не стоили.
