Обзор маршрутизатора ASUS RT-AX86S
Оглавление
- Вступление
- Упаковка и комплектация
- Внешний вид и особенности устройства
- Программное обеспечение и работа устройства
- ASUS Router app
- Тестирование
- Заключение
Вступление
Мобильные сети 802.11ax становятся популярнее и появляется все больше устройств с их поддержкой. Производители наращивают объемы производства не только сетевых карт, но и роутеров, хотя с первого взгляда даже сложно понять, что важнее. Без инфраструктуры нет смысла в более мощной карте, а если будет новый роутер и старая карта, то тоже не будет работать с максимальной скоростью. Я обратил внимание, что все как-то меняется постепенно само, переходя на более современные стандарты, когда они становятся более массовыми и популярными. Теперь в массы внедряется новый стандарт, но пока устройства на его основе стоят не так уж дешево.
Хотя совсем недавно я поймал себя на мысли, что стараюсь купить новое устройство не дороже, чем покупал лет 5 назад. Проблема лишь в том, что я покупал Zyxel, а теперь вывеска сразу сменилась на Keenetic. Устройства первого и второго поколения служили мне верой и правдой, но время никого не щадит, и они как-то постепенно ушли. Причем я замечал, что сначала как-то начинает нестабильно работать беспроводной модуль, а потом он умер совсем, а где-то сдохла память. У меня еще осталась ода модель Keenetic DSL, но он просто лежит как дежурный. У современных Keenetic тоже есть неплохие модели, но последнее время я изучаю модельный ряд устройств ASUS и мне они симпатичны.
Одно время для меня символом качества роутера было наличие альтернативных прошивок, которые существенно расширяли функционал устройства. Это все равно, что купил машину, прошил блок управления двигателем и сразу получил +100500 лошадиных сил. Все хотели купить какую-нибудь Lite версию и получить из нее полноценную. Сейчас такое не работает. Я это оценил при использовании Mikrotik hAP AC Lite. Это даже не рядом с Mikrotik hAP AC2, хотя внешне один к одному. Похожая картина с Keenetic. Если где-то на конце Lite, то это нужно обходить за 100 км, чтобы не попасть потом в неприятную историю. Мне стало интересно, а как обстоят дела у ASUS с этим? Есть ведь какие-то урезанные/обрезанные модификации, которые вроде как должны быть ощутимо хуже, ведь производитель сразу заявляет в характеристиках все особенности устройства.
реклама
Сегодня я хочу рассмотреть один из таких случаев, который очень наглядный и самое главное есть с чем сравнить. Это модель ASUS RT-AX86S, которая является модификацией ASUS RT-AX86U, которую я уже рассматривал. Всего одна буква, но сразу не понятно хуже эта модель или лучше, а если хуже, то насколько. А может это вообще что-то другое, как в случае с Mikrotik?
Что гадать, не узнаешь, пока не попробуешь и не разберешься с устройством. Кстати, внешнее сходство тоже абсолютное. Не пытаются ли нас ввести в заблуждение?
Упаковка и комплектация
Нас снова встречает цветная, но не очень красочная картонная коробка потому, что фон в основном темный спереди и сзади. При этом она выглядит роскошно благодаря всяким золотым вставкам и эмблемам.
По упаковке и стоимости устройство действительно можно считать премиальным, однако несмотря на это, оно относится все же к уровню выше среднего, о чем свидетельствует надпись AX5700. Тем не менее, упаковка напоминает рассмотренную уже ранее у устройства ASUS RT-AX86U потому, что там также была внешняя картонная оболочка, а внутри скрывалась белая картонная коробка.
Спереди прямо по центру можно увидеть изображение самого устройства. Смотрится роутер привлекательно, особенно если сравнивать с прошлым поколением. Роутер оборудован тремя антеннами, хотя даже на бюджетных моделях уже можно увидеть четыре. В этом нет ничего странного, особенно учитывая, что устройство двухдиапазонное и поэтому неплохо, когда для каждого частотного диапазона есть свои антенны. В левом верхнем углу находится логотип производителя.
реклама
Ниже обозначено, что устройство относится к классу AX5700. Эти цифры опять никто не выдумал, а они представляют собой теоретическую пропускную способность работы по беспроводной сети. Это число подразумевает сумму предела пропускной способности по двум диапазонам радиоканалов: 4804 Мбит/с по 5 ГГц и еще 861 по 2,4 ГГц. Далее указана модель устройства – RT-AX86S, тут не перепутать бы с RT-AX68U потому, что у того тоже три антенны. Сразу отмечу, что есть модель, которая похожа на этот роутер как две капли воды – это RT-AX86U.
Под наименованием модели спереди на упаковке уже перечисляются достоинства этой модели. AiMesh.
Mobile Game Mode.
Далее нам сообщают о наличии процессора с частотой 1,8 ГГц, но как бы забывают упомянуть, что он двух-ядерный. Также рассказывают о поддержке технологии AiProtection. В правом верхнем углу находится золотистый значок WIFI 6, а в нижнем углу можно заметить информацию о 3-летней гарантии.
С обратной стороны коробки как раз подробно описываются ключевые особенности устройства.
Теперь становится понятно, какие интересные функции предлагает данный маршрутизатор и какие его основные технические особенности. С одного торца есть спецификация. Для наглядности сравним с другой похожей моделью.
Наименование модели | ASUS RT-AX86S | ASUS RT-AX86U |
Интерфейсы | 1 х 1 Гбит/с WAN; 4 x 1 Гбит/с LAN |
1 х 2.5 Гбит/с WAN/LAN; 1 х 1 Гбит/с WAN; 4 x 1Гбит/с LAN |
Антенны | 3 съемных; 1 внутренняя |
3 съемных; 1 внутренняя |
Память Flash | 256 Мбайт | 256 Мбайт |
Память RAM | 512 Mбайт DDR3 | 1 Гбайт DDR3 |
Рабочие частоты | 2.4 и 5 ГГц | 2.4 и 5 ГГц |
Пропускная способность | 802.11a/g: до 54 Мбит/с; 802.11b: до 11 Мбит/с; 802.11n: до 500 Мбит/с; 802.11ac: до 4333 Мбит/с; 802.11ax (2,4): до 861 Мбит/с; 802.11ax (5): до 4804 Мбит/с |
802.11a/g: до 54 Мбит/с; 802.11b: до 11 Мбит/с; 802.11n: до 500 Мбит/с; 802.11ac: до 4333 Мбит/с; 802.11ax (2,4): до 861 Мбит/с; 802.11ax (5): до 4804 Мбит/с |
Шифрование | WPA/WPA2-Enterprise; WPA/WPA3-Personal; WPS |
WPA/WPA2-Enterprise; WPA/WPA3-Personal; WPS |
Функции | UPnP, DNS Proxy, DHCP, NTP Client, DDNS, Port Trigger, Port Forwarding, DMZ, System Event Log | UPnP, DNS Proxy, DHCP, NTP Client, DDNS, Port Trigger, Port Forwarding, DMZ, System Event Log |
Особенности | Ai Mesh; AiProtection PRO; ASUS Router App; MU-MIMO; Guest Network |
Ai Mesh; AiProtection PRO; ASUS Router App; MU-MIMO; Guest Network |
Питание | 19 В, 2,31 А | 19 В, 2,37 А |
Габариты | 242 х 100 х 325 мм | 242 х 100 х 325 мм |
Масса | 814.5 г | 814 г |
Габариты полностью совпадают, и в этом нет ничего удивительного потому, что корпуса одинаковые. А вот начинка отличается. Не сказать, что катастрофически, но здесь еще не указано, что процессор у одной модели двухъядерный, а у другой четырех. Вот тогда уже можно будет ощутить разницу. Упаковка легко снимается, в ней находится белая картонная коробка. Она легко открывается и сверху мы видим разные инструкции и информационные буклеты.
Комплект поставки здесь не очень большой. Есть крупный адаптер питания 19В, 2,31А и силовой кабель для него, три съемные антенны и патчкорд.
Инструкций тоже не так много, но есть 4 гарантийные карты на разных языках и подробная красочная листовка информационного помощника по WIFI. Там пошагово все подробно описано о последовательности действий по работе с беспроводными сетями.
реклама
Разобраться здесь может абсолютно любой потому, что к картинкам есть описание и все достаточно подробно. Конечно, речь не о тонкой настройке, а о базовых, чтобы ввести устройство в эксплуатацию.
Еще есть информация по безопасности и листовка с QR-кодами приложения ASUS Router App. Дальше все как обычно, устройство подключается в сеть и настраивается через веб-интерфейс.
Внешний вид и особенности устройства

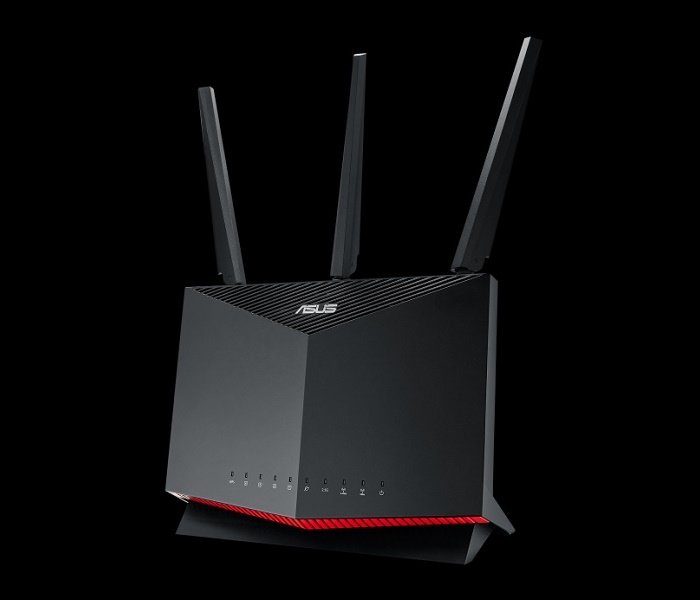

Роутер достаточно крупный по размерам и по весу не совсем легкий. Все дело в просторном пластиковом корпусе, где прячется крупная печатная плата с массивными радиаторами с двух сторон. Вентиляционных отверстий много как спереди, так и сзади, а по бокам их нет. Сам роутер устанавливается вертикально, что в данном случае очень удобно, а для охлаждения лучше не придумать. Устройство оборудовано тремя антеннами, которые сделаны съемными. Все они одинаковые.
Внешне устройство смотрится интересно благодаря черному корпусу в сочетании с золотой эмблемой спереди и красной пластиковой вставки снизу. С обратной стороны есть крупная решетка для охлаждения, а спереди сверху находится такой же треугольник с золотой надписью ASUS. Для того, чтобы разобрать устройство, нужно открутить снизу шесть винтов, сзади снять наклейку, открутить еще два винта и открыть пластиковые защелки внутри.
На наклейке с обратной стороны находится разная информация об устройстве. Через вентиляционные отверстия видно, что сама печатная плата крупная, а радиаторы находятся с двух сторон. Они достаточно массивные и с хорошим оребрением. Здесь на задней панели внизу мы видим пять гигабитных портов RJ-45, один USB 3.0, один USB 2.0 , клавиша выключателя, кнопка RESET и гнездо питания. Я напомню, что рабочее напряжение 19В. Я уже сталкивался с этим и мне непонятно, почему производитель не может использовать какой-то один тип блоков питания для всех устройств.
Разбирать устройство не было никакого смысла потому, что уже все известно о начинке так. В качестве сердца выступает процессор Broadcom BCM4906 с двумя ядрами ARM v.8 Cortex-A53 с частотой 1,8 ГГц. Что касается беспроводной сети частотного диапазона 5 ГГц, то здесь эта функция реализована при помощи микросхемы Broadcom BCM43684.
Именно благодаря ей поддерживается беспроводной стандарт 802.11ax, с поддержкой MIMO 4T4R с шириной канала до 160 МГц включительно. Это обеспечивает максимальную пропускную способность до 4804 Мбит/с. Также микросхема обеспечивает все преимущества Wi-Fi 6, такие как поддержка модуляции QAM1024, множественного доступа MU-MIMO c применением OFDMA и формирование виртуального луча Beamforming. А за работу устройства в диапазоне 2,4 ГГц отвечает чип Broadcom BCM6710, который обеспечивает теоретическую пропускную способность в 861 Мбит/с. Роутер оборудован тремя съемными антеннами с усилением 1,5 дБи и одна внутренняя 3 дБи.
Снизу устройства находится не только саморезы, а еще есть две резиновые пластинки для лучшей устойчивости. Устройство действительно стоит очень хорошо.
По бокам практически ничего нет. Есть кнопка WPS и кнопка отключения светодиодов. У модели ASUS RT-AX86U все абсолютно аналогично. Светодиоды действительно светят достаточно ярко и в отключении смысл есть, но мне кажется, что просто нужно было снизить в несколько раз яркость, а так кажется, что роутер просто не работает.
Сверху находятся три вывода для антенн. Как я уже говорил, все они универсальные. Все индикаторы на устройстве находятся прямо спереди. Они светятся белым цветом достаточно ярко. Также есть индикация линка каждого отдельного порта.
Программное обеспечение и работа устройства
Для первичной настройки понадобится патчкорд, чтобы подключиться к устройству кабелем. Стандартный IP-адрес может отличаться. В моем случае это был: 192.168.50.1, а точнее DHCP сам создает пул адресов, а зайти на веб интерфейс можно по адресу http://router.asus.com .
Стартовая страница встречает нас двумя пунктами. Здесь можно создать новую сеть или выбрать дополнительные настройки. Предположим, что мы опытные пользователи и сразу обратимся ко второму пункту.
Видно, что здесь можно загрузить ранее сохраненную конфигурацию. Это несколько упрощает настройку, группы таких устройств потому, что можно сразу залить конфигурацию с огромным количеством разных правил, списками портов, VPN-туннелями и другими настройками. Представьте, что ничего не нужно вводить вручную, а надо всего лишь выгрузить файл с одного устройства и загрузить его в другом. Мне кажется, что это очень удобно. Также здесь можно выбрать режим работы устройства перед тем, как заниматься дальнейшими настройками.
Возвращаемся обратно и продолжаем создание новой сети. Для начала нужно задать имя SSID и установить пароль. На этом этапе сети можно разделить на независимые по частотному диапазону.
Далее нам предлагают включить режим WIFI6.
Также в целях безопасности предлагается заменить учетные данные.
Также устройство сразу предлагает обновить прошивку до последней версии. Разумеется, на WAN уже должен быть интернет иначе чудес не бывает.
Все. Обновляемся, устройство само перезагружается и в моем случае сразу все заработало потому, что интернет-канал приходит на WAN по DHCP. Сейчас производители стали хитрить и делать внутренние подсети отличные от 192.168.0.1 и 192.168.1.1, чтобы у новичков было меньше проблем и это очень хорошо.
Я сразу обновил прошивку и дальше все манипуляции проводил уже на новой версии. Изначально мы попадаем на титульную страницу с картой сети. Если по каким-то причинам мы ошиблись в стартовых настройках, то все можно переиграть и запустить сценарий снова. Для этого лишь достаточно нажать на кнопочку в левом верхнем углу с надписью «Быстрая настройка Интернет». У меня это уже не первый роутер от ASUS и поэтому меню хорошо знакомо. В этом тоже есть свои плюсы, когда у одной компании оболочка не меняется, и ты к ней уже привыкаешь.
Уже эта карта сети позволяет осуществить большое количество настроек устройство. Щелкнул по значку WAN и настроил подключение, щелкнул по эмблеме роутера и настроил беспроводную сеть. Можно посмотреть подключенные клиенты, ограничить их, заблокировать, привязать MAC-адрес.
Да, получается настройки иногда, где-то что-то дублируется, а на самом деле это просто ссылки направляют иногда на одну и ту же страницу настроек. Заблудиться тут невозможно потому, что основное меню находится слева и оно предельно понятно. Например, следующий пункт AiMesh позволяет настроить бесшовную беспроводную сеть.
Также здесь представлена информация о клиентах сети, где также можно осуществлять манипуляции над ними.
Еще справа есть пункт AirProtection, где можно оценить безопасность устройства и выявить самые уязвимые места. Система сама подскажет вам, что нужно поправить.
Далее следует пункт QoS, который осуществляет работу и настройку этого сервиса.
Здесь же можно проверить скорость соединения.
Далее находится пункт «Анализатор трафика». Здесь показано, какие приложения наиболее часто используют соединение. Также показаны скорости приема/передачи.
Затем идет пункт Game, где настраиваются игровые технологии устройства.
Особняком стоит пункт по настройке порта USB. Можно выбрать функцию его работы, в том числе режим модема 3G/4G.
Общие настройки замыкает пункт AiCloud 2.0.
Далее постараюсь бегло пробежаться по пунктам.
Беспроводная сеть:
Локальная сеть:
Интернет:
Как видим, здесь есть настройки двойного WAN, а еще можно включить режим балансировки нагрузки.
Amazon Alexa:
VPN:
Брандмауэр:
Администрирование:
Системный журнал:
Сетевые утилиты:
Как видно, тонких настроек много и есть самые основные моменты для большинства пользователей.
ASUS Router app
Я уже подробно рассматривал мобильное приложение ASUS Router app при обзоре ASUS RT-AX68U. Здесь все очень похоже и нет смысла все повторять еще раз. Функционал очень похож, но отличия есть, ведь эта модель с увеличенным функционалом, направленным на геймеров и сейчас, мы попробуем в этом убедиться.
Уже первая страница очень информативная. Она показывает основную информацию такую как: модель роутера, его адрес, название беспроводной сети и загруженность канала на прием/передачу. Также сразу мы видим меню, которое состоит из нескольких зон. Пока все полностью аналогично, за исключением правого значка под круглым окошком мониторинга трафика.
Это функция мобильного игрового режима, которая при нажатии запускает оптимизацию.
В остальном функционал совпадает. Мне все понравилось и идея управлять устройством и посматривать за ним со смартфона хорошая, но мне кажется, что еще есть над чем поработать, чтобы какие-то элементы не дублировались, а настройки основные были проще, хотя управлять уже можно удаленно через свою учетную запись.
Тестирование
Пора переходить к тестированию. У меня не оказалось под руками профессионального сетевого оборудования, и я использовал беспроводной адаптер Intel WIFI 6E AX210 и сетевые адаптеры Intel I225-V на материнских платах.
ASUS RT-AX86S, WIFI 2.4 ГГц, Intel WIFI 6E AX210 (1 поток):
WIFI->Ethernet
Ethernet->WIFI
ASUS RT-AX86S, WIFI 5 ГГц, Intel WIFI 6E AX210 (1 поток):
WIFI->Ethernet
Ethernet->WIFI
ASUS RT-AX86S, Intel I225-V маршрутизация:
WAN->Ethernet (1 поток)
Ethernet->WAN (1 поток)
WAN->Ethernet (8 потоков)
Ethernet->WAN (8 потоков)
Осталось лишь посмотреть на устройство через тепловизор, чтобы понять уровень его нагрева в работе.
Заключение
На этот раз получилась забавная ситуация. Я бы все же настоятельно рекомендовал вам изучать характеристики любого устройства перед покупкой, но в данном случае я пострадал не сильно потому, что разницы особо не заметил по сравнению ASUS RT-AX86U. Дело в том, что здесь ключевые изменения коснулись количества ядер и объема памяти. Все это влияет на работу сервисов и таких элементов как шифрование и работа с тунелями. А вот в домашнем обычном использовании это не так критично. Здесь важнее общая пропускная способность интерфейсов.
Поэтому модель RT-AX86S получается где-то между RT-AX68U и RT-AX86U. С первой моделью их объединяет использование одинакового процессора и объема памяти, а со второй радиочасть 5G. Получился такой эффект, что именно для обычного бытового использования без сильной нагрузки процессора, производительность находится на уровне RT-AX86U. Там, где двух ядер будет мало, преимущество RT-AX86U будет очевидно. Также в распоряжении пользователя нет порта 2,5G, но от этого расстроится не так много пользователей.
За основу взят процессор Broadcom BCM4906 с двумя ядрами ARM v.8 Cortex-A53 с частотой 1,8 ГГц. Что касается беспроводной сети частотного диапазона 5 ГГц, то здесь эта функция реализована при помощи микросхемы Broadcom BCM43684. Именно благодаря ей поддерживается беспроводной стандарт 802.11ax, с поддержкой MIMO 4T4R с шириной канала до 160 МГц включительно. Это обеспечивает максимальную пропускную способность до 4804 Мбит/с. Также микросхема обеспечивает все преимущества Wi-Fi 6, такие как поддержка модуляции QAM1024, множественного доступа MU-MIMO c применением OFDMA и формирование виртуального луча Beamforming. А за работу устройства в диапазоне 2,4 ГГц отвечает чип Broadcom BCM6710, который обеспечивает теоретическую пропускную способность в 861 Мбит/с.
Модель ASUS RT-AX86S получилась очень производительной, стабильной и при этом нагрев устройства достаточно умеренный. Производитель сделал ставку не на снижение скоростей внешних интерфейсов, а на уменьшение внутренней производительности. Для большинства это будет даже предпочтительнее потому, что позволит сэкономить, если в вашем магазине цена будет одинакова, то лучше взять ASUS RT-AX86U потому, что там на два ядра больше и в два раза больше оперативной памяти.
Выражаем благодарность:
- Компании ASUS за предоставленный на тестирование маршрутизатор ASUS RT-AX86S.
