Обзор и тестирование неттоп-платформы HIPER Ultion A320(AMD)

Оглавление

Вступление

Многие уже знают, что такое NUC компании Intel. Это небольшая коробочка, которая представляет собой практически готовый компьютер, где надо добавить память и накопитель, чтобы получить полноценную рабочую машину. Вот была бы такая модель с возможностью замены процессора. А еще лучше, если б это была платформа AMD. Требования небольшие: компактность, малое энергопотребление, гибкость, универсальность и, конечно же, возможность повесить всю систему за монитор, чтобы получился моноблок. Почему бы тогда сразу не купить моноблок?

реклама

Здесь я для себя нашел несколько причин. Начнем с самой очевидной – экран. В моноблоке мне дают то, что я может и не хочу, но должен буду использовать. В случае с компактным ПК можно самому выбрать тот монитор, что нравится, можно заменить его в дальнейшем, можно пересесть со своим компьютером за другой монитор и тому подобное. В этом плане руки развязаны и нет жесткой привязки к какой-то конкретной модели.

Хорошо, если будет HDMI и встроенные динамики, а остальное не так важно. Еще одна причина: моноблок не так просто модернизировать и обслуживать. В корпусе компьютера надо открутить всего пару винтов, сдвинуть крышку и делать все, что нужно. С моноблоком можно потратить полдня, чтобы понять, как он разбирается. В особо извращенных случаях нужен специальный инструмент, а бывает и так, что подходит далеко не все «железо». Иногда менять просто нечего, поскольку что-то распаяно на плате.

Единственный плюс моноблока – внешний вид. Если же монитор, беспроводной комплект клавиатуры и мыши у меня уже есть, то смысла в моноблоке нет. Логичнее взять компактный компьютер или корпус класса HTPC, чтобы можно было работать и играть на современной платформе AMD Ryzen. Производительности хватает для большинства задач, ценник приятный, энергопотребление и температуры на уровне. Благо как в настольном, так и в мобильном сегменте процессоры AMD Ryzen 2000G и 3000G очень популярны.

Многие производители попробовали свои силы с этой платформой, и решения получились неплохие по соотношению цена/производительность. А для меня наиболее интересной оказалась неттоп-платформа HIPER Ultion A320(AMD).

415x450  16 KB
анонсы и реклама

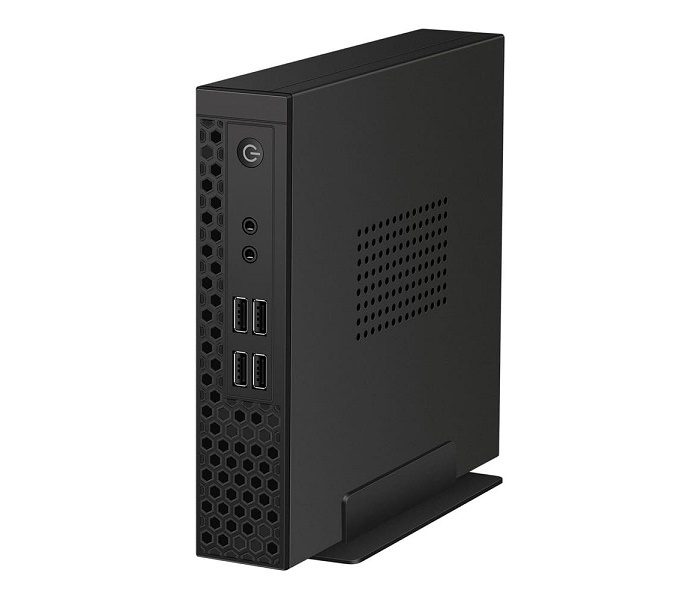

С виду простое устройство, которое представляет собой компактный корпус, материнскую плату thin mini-ITX и внешний блок питания. Ultion A320(AMD) необходимо дооснастить процессором AM4, памятью SO-DIMM DDR4 и накопителем M.2 (SATA/NVMe) или 2.5" SATA. Возможно, именно за такой простотой и скрывается гениальность разработчиков.

Упаковка и комплектация

Упаковка простая, как и само устройство. Это обычная картонная коробка небольших размеров. Габариты ее составляют 242 х 287 х 90 мм, масса – 2330 г. Устройство не очень легкое, и поэтому предусмотрена белая пластиковая ручка для удобства транспортировки.

450x367  19 KB. Big one: 1000x815  73 KB

Спереди и сзади упаковки приведено изображение устройства с разных ракурсов. В левом верхнем углу находится логотип компании HIPER, а внизу указано, что перед нами Mini-PC platform.

реклама

450x367  18 KB. Big one: 1000x815  70 KB

Информации на упаковке немного и больше вопросов, чем ответов, но с одного торца есть небольшая наклейка. На ней находятся данные о модели, производителе, импортере, сроке гарантии и эксплуатации. Честно указано, что срок службы три года. Это стандартный гарантийный срок современной материнской платы, что наводит на интересную мысль.

450x381  42 KB. Big one: 1000x847  148 KB

С другой стороны есть упоминание о двух моделях и квадратики напротив них, где галочкой отмечается нужная. У меня оказалась версия AMD. Это устройство HIPER Ultion A320 (AMD), а еще есть Ultion B365 (ITX), что на платформе Intel под сокет LGA 1151-v2.

Если сравнить оба устройства на сайте, то видно, что отличия не только в материнских платах, но и элементах корпуса.

450x324  20 KB. Big one: 1000x720  77 KB

Внутри коробки все аккуратно разложено. Здесь мы видим, что в качестве основного упаковочного материала используется вспененный полиэтилен.

Прямо сверху находится блок питания. Он крупный и тяжелый, но зато достаточно мощный. Характеристики очень неплохие, а еще им можно подзаряжать ноутбук.

450x259  19 KB. Big one: 1000x576  75 KB

19.5 В, 6.15 А, 120 Вт – это очень хорошо, но я подключал его к ваттметру, чтобы посмотреть потребляемую мощность устройства и бывают ситуации, когда он работает на пределе.

В комплекте также есть силовой кабель для подключения блока питания к электросети. Здесь обычная вилка евро-стандарта с заземлением.

450x323  21 KB. Big one: 1000x717  68 KB

Также можно обнаружить две антенны для беспроводного модуля, который находится в устройстве. Еще есть два приспособления для установки компьютера. Первое – настольная стальная подставка.

450x328  13 KB. Big one: 1000x728  43 KB

По бокам губок внутри заходятся мягкие демпфирующие элементы из мягкого пористого материала. Второе приспособление позволяет установить блок непосредственно сзади монитора. Это специальная стальная П-образная пластина с крепежом VESA 100 x 100.

реклама



450x367  13 KB. Big one: 1000x815  50 KB

Она также оборудована мягкой защитной поверхностью внутри. Благодаря этому ничего не царапается и вибрация отсутствует. Еще есть пакетик с терморезинкой и с крепежными винтами.

450x298  11 KB. Big one: 1000x662  37 KB

Видно, что есть все самое необходимое для установки и использования системы. Жалко, не оказалось инструкции. Это тестовый образец и скорее всего она просто где-то затерялась.

Дизайн и особенности устройства

реклама

Устройство очень компактное. NUC меньше, но там нельзя менять процессор потому, что он распаян на плате. Здесь же можно устанавливать обычный настольный процессор в обычный сокет AMD AM4. И уже исходя из этого устройство компактное.

450x381  16 KB. Big one: 1000x846  65 KB

Простота же его заключается в том, что используется материнская плата стандарта Thin mini-ITX. Размеры платы 170 х 170 мм, а габариты устройства 180 х 190 х 40 мм.

450x376  18 KB. Big one: 1000x836  68 KB

Конструкция очень удобна и продумана. У компьютера есть передняя панели и задняя, а по бокам устройства нет никаких портов.

реклама

300x80  4 KB. Big one: 1000x265  29 KB 300x80  4 KB. Big one: 1000x265  29 KB

На передней панели мы видим кнопку включения, которая при нажатии подсвечивается индикатором работы синего цвета. Также есть два стандартных миниджека для наушников и микрофона и четыре порта USB 2.0.

Передняя панель пластиковая. Мы видим в ней множество отверстий в форме сот.

450x126  12 KB. Big one: 1000x281  40 KB

Сзади разъемов еще больше. Здесь, например, подключается питание через стандартное гнездо. Есть COM-порт, D-Sub, HDMI, Ethernet, 4 x USB 3.0 и два вывода антенн, которые мы уже видели в комплекте. Есть прорезь для замка Кенсингтона и зона с отверстиями для выхлопа горячего воздуха.

реклама

450x126  12 KB. Big one: 1000x280  43 KB

Для того чтобы снять верхнюю крышку, необходимо открутить два винта сзади и сдвинуть ее назад.

450x373  31 KB. Big one: 1000x828  154 KB

Крышка изготовлена из стали толщиной около 0,8 мм. Она окрашена только сверху в черный цвет. Изнутри металл не голый, а нанесен какой-то грунт. В крышке присутствуют отверстия напротив вентилятора кулера для того, чтобы ему было легче всасывать прохладный воздух снаружи. Сетки от пыли тут нет, хотя ее можно приклеить самостоятельно.

После того, как крышка снята, можно посмотреть на внутреннее пространство модели.

реклама

450x358  40 KB. Big one: 1000x795  150 KB

Сперва мы видим кронштейн для установки накопителя 2.5”. Для него же подведены два кабеля SATA (питание и данные). Кронштейн держится на одном винте и выступе, который вставляется в паз.

450x236  9 KB. Big one: 1000x525  36 KB

Кабель SATA подключается непосредственно к плате.

450x241  11 KB. Big one: 1000x536  34 KB

реклама

Всего можно подключить два таких накопителя, однако, на мой взгляд, здесь лучше использовать M.2.

450x330  42 KB. Big one: 1000x734  146 KB

Компоновка на плате очень плотная. Однако, практически все оказывается рядом и легко доступно.

450x234  36 KB. Big one: 1000x519  144 KB

Беспроводной модуль устанавливается в разъем M.2 со специальным ключом для подобных устройств. Это модуль Intel 3168NGW.

450x338  42 KB. Big one: 1000x750  150 KB

Правее находится радиатор чипсета, батарейка CMOS, два порта SATA 3 и два порта питания. Выше расположен разъем M.2 для установки накопителя.

NVMe поддерживается точно, а вот про поддержку SATA режима я информацию не нашел, возможно ее нет.

450x348  39 KB. Big one: 1000x773  143 KB

Большое пространство сверху занимает система охлаждения. Она турбинного типа и схожа с используемой в ноутбуках. Стоит отметить, что здесь используются настольные процессоры с TDP 65 Вт.

Кажется, что это немного, но всегда должен быть какой-то запас и обычный настольный процессор – это совсем не то же самое, что ноутбучный. Поэтому по возможности также стоит сделать выбор в пользу энергоэффективных моделей с приставкой GE.

450x314  21 KB. Big one: 1000x698  80 KB

Устройство кулера не такое сложное, но он все равно состоит из нескольких компонентов. Его основа – две крупные медные тепловые трубки с медным теплосъемником и радиатором с тонкими алюминиевыми пластинами.

450x286  25 KB. Big one: 1000x636  87 KB

Вся конструкция пропаяна и здесь вопросов нет. Через пластины дует турбина. Характеристики двигателя не указаны, однако видно, что он большой, кожух плотно прилегает и воздух идет только через ребра радиатора. Крепление кулера похоже на LGA 115X.

450x325  25 KB. Big one: 1000x723  99 KB

Если турбина будет дуть слабо, то такой маленький радиатор ничего отвести нормально не сможет, а если будет дуть сильно, то система будет шумной. Это вечный компромисс, однако, для компактных систем лучше турбины пока ничего не придумали.

450x333  17 KB. Big one: 1000x741  58 KB

После того, как кулер снят, можно посмотреть на материнскую плату. Компоновка немного необычная. Здесь становится более очевидно, что корпус и плата взаимно-интегрированы друг с другом и отдельно их использовать не получится.

Для установки модулей памяти предусмотрено два слота SO-DIMM DDR4. В спецификации сказано только про DDR4-2133, что для встроенной графики не самое подходящее решение. Я использовал планки DDR4-3200, однако необходимую частоту приходится выставлять вручную в BIOS, потому что по умолчанию устанавливается DDR4-2400, хотя в SPD памяти зашито DDR4-3200.

450x352  47 KB. Big one: 1000x782  187 KB

Подсистема питания процессора выполнена по формуле 4+2. В качестве основного ШИМ-контроллера используется микросхема Richtek RT3667BB.

450x386  59 KB

На каждую фазу приходится по одному транзистору UBIQ QN3103 и по одному QN3107, а также по одной супер ферритовой катушке индуктивности.

450x302  37 KB

Поскольку процессоры здесь используются не очень мощные, с интегрированной графикой, то этой подсистемы питания должно быть достаточно. Разгонять эту систему никто не будет, а вот с охлаждением могут быть проблемы потому, что кулер турбинный и околосокетное пространство не обдувается.

В качестве звукового кодека используется микросхема Realtek ALC662.

450x425  55 KB

Гигабитный сетевой контроллер представлен чипом Realtek RTL8111H.

450x371  54 KB

На плате еще есть несколько неиспользуемых разъемов, среди которых LVDS и два джампера. Документации не оказалось, а на самой плате подписи не очень информативные. Однако один джампер расположен рядом с батарейкой и похоже, что это ClrCMOS.

Технические характеристики

Модель HIPER Ultion A320(AMD)
Поддерживаемые процессоры AMD Athlon GE, Ryzen 3 2000G, Ryzen 5 2000G, Ryzen 3 3000G, Ryzen 5 3000G
Шина процессор-чипсет PCI-e x4 Gen3
Системная логика AMD A320
Оперативная память 2 x 260-pin DDR4 DIMM, двухканальный режим, до 32 Гбайт при частоте 2133 МГц
Слоты расширения Нет
Поддержка Multi-GPU Нет
Поддержка SATA/RAID 2 x SATA 6.0 Гбит/с порта – AMD A320; RAID 0, 1;
M.2 порт – PCI-e x4 Gen3
Поддержка M.2 SATA/PCI-e ?/Да
Сеть 1 x Realtek RTL8111H;
1 x Wi-Fi/BT Intel 3168NGW
Аудио Realtek ALC662– 6-канальный HD аудиокодек
USB 2.0 4 x USB 2.0 (AMD A320)
USB 3.2 Gen1 4 x USB 3.2 Gen1 (AMD A320)
USB 3.2 Gen2 Нет
Thunderbolt 3 Нет
Системный мониторинг ITE IT8613E
Питание материнской платы 19 В, 6 А
Разъемы и кнопки панелей 1 x HDMI 1.4b;
1 x D-Sub;
4 x USB 2.0;
4 x USB 3.2 Gen1;
1 x RJ45;
2 x 3.5 мм Jack;
2 x Ant. Out;
1 x DC 19V;
1 x Power
Размеры, мм 190 x 180 x 40

Возможности BIOS

Оболочка BIOS здесь не для новичков. Она уходит своими корнями в далекое прошлое и сегодня выглядит обычно лишь в брендовых рабочих станциях или ноутбуках, хотя даже там намечается тенденция применению красивого и понятного графического интерфейса.

Меню сложное и вторая группа очень сильно перегружена. Также следовало бы отдельно вынести раздел изменения частот и напряжений, чтобы каждый раз не лазить по этим длинным ветвям меню. В общем, немного не хватает User Friendly.

Самое интересное, что настроек действительно очень много, но вот информативность немного хромает. Тут должна быть отдельная книга по меню настроек BIOS, и она будет по толщине почти такая же как «Война и Мир», если подробно описывать все настройки. Частоту памяти менять можно, тайминги менять можно, но с большими костылями и можно разгонять видеоядро.

С частотами процессора сложнее. Явно таких функций как разгон или изменение напряжений нет, но есть пункты, где можно процессор загнать в лимиты 35, 45 и 65 Вт. Это одна из важнейших функций, но производитель о ней ничего подробно не рассказывает.

Тестовый стенд

Тестирование неттоп-платформы HIPER Ultion A320(AMD) проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 3 2200G (3500 / 3700 МГц база/турбо);
  • Процессор: AMD Ryzen 5 3400G (3700 / 4200 МГц база/турбо);
  • Термоинтерфейс: Noctua NT-H1;
  • Платформа: HIPER Ultion A320(AMD), версия BIOS 5.14;
  • Память: 1 x 8 Гб DDR4-2133, Micron 16ATF1G64HZ-2G1B1;
  • Память: 2 x 4 Гб DDR4-3200, Kingston KVR32S22S6/4;
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гбайт.

Тестирование

Сборка системы проходит очень просто. Как я уже отмечал, я использовал термопасту вместо терморезинки из комплекта.

450x403  52 KB. Big one: 1000x895  201 KB

Все легко монтируется, а драйвера устанавливаются самостоятельно. Никаких сложностей не возникло, поэтому описывать процесс сборки нет смысла. А вот с работой устройства все гораздо интереснее.

Еще ничего толком не успел сделать. Только запустил Prime95, а кулер не тянет. Процессор AMD Ryzen 3 2200G уже троттлит. Потребление системы составляет 89,1 Вт. Турбина раскручивается до 2300 об/мин, шум составляет 30,7 дБ, что очень комфортно.

450x318  46 KB. Big one: 1204x852  289 KB

Температуры других компонентов тоже не сильно радуют. Силовые элементы греются почти до 100?.

И это все с процессором AMD Ryzen 3 2200G с памятью DDR4-2133 в режиме Default. Что же будет дальше с процессором AMD Ryzen 5 3400G и двухканальной памятью DDR4-3200?

450x317  46 KB. Big one: 1206x850  289 KB

Еще перед сборкой системы я понимал, что без процессора GE тут не обойтись. Однако, какой-то выход просто обязан быть, и я легко нашел его в BIOS. В разделе Advanced есть пункт AMD CBS. Открывается меню, где надо выбрать строчку NBIO Common Options и далее в следующем меню обратить внимание на пункт System Configuration. Здесь шесть значений. Два по 35 Вт, два по 45 Вт и два по 65 Вт.

И вот в любом из режимов на 35 Вт все работает как часы, однако производительность при этом немного падает. Теперь Prime95 можно легко пройти без всяких троттлингов.

450x304  43 KB. Big one: 1113x752  231 KB

Память выставляется вручную в режим DDR4-3200, а вот с таймингами начинается проблема. И усугубляется она тем, что нет кнопки Reset, и сброс происходит после пяти циклов попыток.

Самое непонятное с таймингами в меню – это их обозначение. Еще нельзя увеличить напряжение на памяти, поэтому как я не старался с этим калькулятором памяти ничего нормального не вышло. Лишь немного удалось понизить CL и все.

450x432  41 KB. Big one: 539x517  61 KB

Тестирование неттопа платформы HIPER Ultion A320(AMD) проводилось при комнатной температуре 25°C в следующих режимах:

  • HIPER Ultion A320, AMD Ryzen 3 2200G (3500 / 3700 МГц), память 1х8 Гб DDR4-2133 МГц, тайминги 15-15-15-43-2Т;
  • HIPER Ultion A320, AMD Ryzen 5 3400G (3700 / 4200 МГц), память 2x4 Гб DDR4-2400 МГц, тайминги 17-17-17-39-2Т;
  • HIPER Ultion A320, AMD Ryzen 5 3400G @ 45Вт, память 2x4 Гб DDR4-3200 МГц, тайминги 18-24-24-55-1Т;

Для начала посмотрим на результаты теста AIDA64 GPGPU Benchmark. AMD Ryzen 3 2200G:

450x277  33 KB. Big one: 931x573  124 KB

AMD Ryzen 5 3400G:

450x277  33 KB. Big one: 931x573  123 KB

AMD Ryzen 5 3400G @ 45 Вт:

450x277  33 KB. Big one: 931x573  124 KB

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

Cinebench R20
CPU, cb


Включите JavaScript, чтобы видеть графики

AIDA64 6.25.5400 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Winrar 5.90
Кбайт/с


Включите JavaScript, чтобы видеть графики

7-Zip
Упаковка, MIPS


Включите JavaScript, чтобы видеть графики

Распаковка, MIPS


Включите JavaScript, чтобы видеть графики

Общий рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

3DMark
Cloud Gate, Marks


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 7.0.0
М.2

450x325  41 KB

Посмотрим теперь на температуру компонентов системы.

Температура транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Для начала проверил тепловизором первую сборку (AMD Ryzen 3 2200G) при тестировании Prime95, а затем блок питания.

450x300  29 KB. Big one: 960x640  78 KB

После оптимизации системы я решил проверить ее еще раз.

450x300  29 KB. Big one: 960x640  78 KB

Заключение

Перед нами неплохая задумка и хорошая реализация. Производителю удалась сложная задача: соединить корпус, материнскую плату и систему охлаждения с взаимной интеграцией, чтобы это и смотрелось хорошо, и работало отлично. Тут совершенно не видно, что было первично: системная плата, корпус или кулер. Похоже, что все это проектировалось вместе.

В HIPER Ultion A320(AMD) заложена широкая функциональность благодаря большому количеству портов и поддержке самых распространенных стандартов. Например, на месте COM-порт и D-Sub. Из-за специфики устройства поддерживаются далеко не все процессоры, а только с интегрированной графикой, поскольку установка дискретного видеоадаптера не предусмотрена. Отчасти это компенсируется большим количеством настроек в BIOS (есть даже некоторые функции разгона, хотя для модели такого уровня это ни к чему).

Однако не обошлось без трудностей. Многое решено благополучно, но производителю есть над чем поработать. Например, можно сделать красивую графическую оболочку BIOS и упростить меню, создав больше категорий и грамотно распределив часто используемые функции и изредка настраиваемые параметры. Это вопрос не только эстетического характера, но и удобства использования, а также информативности. Ведь, чтобы разобраться с системой, нужно быть продвинутым пользователем, энтузиастом. Хотелось бы попроще или хотя бы с подробной инструкцией. А уж если какие-то функции есть, то чтобы они работали на 100%. Например, это касается настройки таймингов памяти.

Еще, как бы странно это не звучало, нужна более производительная система охлаждения. Все дело в том, что корпус позволяет разместить массивный кулер с выхлопом горячего воздуха за пределы корпуса. В настоящее время можно говорить о том, что система способна на 100% справиться с 45 Вт процессором. Причем это будет не свист и вой, а тихая и комфортная работа. Сама СО щадит уши пользователя и не раскручивает крыльчатку сильнее 2300 об/мин. Это хорошо, но для охлаждения обычного 65 Вт процессора ее недостаточно. Выход прост – ограничить потребление ЦП до 35 или 45 Вт. Это все настраивается в BIOS и отлично работает, но не работает сразу «из коробки» (и нет подробных инструкций).

В целом мне все понравилось. Чтобы не возникло никаких трудностей на первом этапе, лучше сразу взять процессор версии GE и память DDR4-3200: данная связка будет неплохо работать и обеспечит неплохие результаты для такого компактного устройства. А между тем на горизонте уже чипсет AMD A520 и процессоры AMD Ryzen 4000 серии.
