Вступление

Как ни крути, а видеокарта – это важная часть геймерского ПК. И сейчас выбор происходит следующим образом: есть деньги – покупаешь. Если денег нет совсем, то приходится играть на встроенном видео (и надо сказать, неплохо в какие-нибудь не очень требовательные сетевые игры). Однако с комфортом в те же игры можно играть только на видеокарте уровня GeForce GTX 1050 Ti. Сейчас ее должна была заменить GeForce GTX 1650, но все не так просто. Мне понравился один комментарий при сравнении этих двух моделей: «Когда увидел сравнение nVidia GTX 1050 Ti и nVidia GTX 1650, то сразу побежал покупать AMD RX 580». Действительно, если не брать во внимание горячий нрав и аппетит этого ветерана, то он не так уж плох. Да и 8 Гбайт памяти в современных реалиях не будут лишними.

реклама

По уровню производительности карты AMD Radeon RX 580 находятся на уровне современных Radeon RX 5500 XT. Последние относятся уже к бюджетным решениям, где конкуренция очень сильная благодаря тому, что активно действует вторичный рынок и предлагает много разных интересных вариантов за неплохие деньги. В высокопроизводительном сегменте напротив – конкуренции нет вообще и уже давно. Хочется уже, чтобы она появилась и привела к разнообразию на рынке.

А вот в среднем сегменте все тихо. Вроде и модели есть хорошие, и конкуренция вроде бы должна быть, но никаких войн и противостояний разных лагерей не слышно. NVIDIA продвигает Ray Tracing в массы, а AMD считает, что в среднем сегменте для нормальной реализации этой технологии мощности устройств недостаточно. Попробовав несколько разных моделей, я понял, что более-менее комфортно играть с RT можно на видеокарте уровня GeForce RTX 2070 Super (их цены начинаются с ~37 000 рублей).

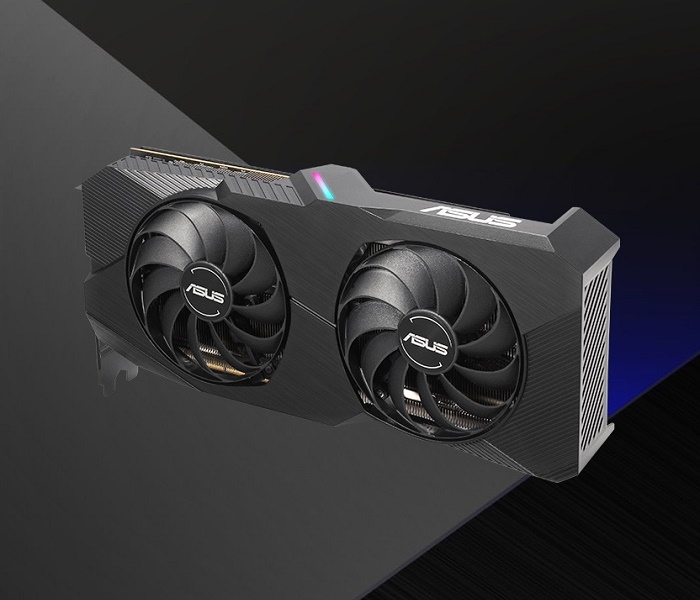

Если Ray Tracing не нужен, можно немного сэкономить и посмотреть видеокарты Radeon RX 5700 XT. Цены на них как раз начинаются с отметки 30 000 рублей. Если производительность действительно находится на таком уровне, то это неплохая скидка. Однако не так просто еще подобрать хорошую модель. Изначально выходят референсные версии, топовые и бюджетные. Здесь все понятно: «референс» – то, как видит видеокарту разработчик, топовые – то как видит ее производитель и бюджетные – то, что привлекает покупателя. Обычно средние доработанные модели появляются попозже. Там уже стараются учитывать опыт первых версий и не повторять их ошибок. Как раз такая видеокарта вышла совсем недавно – это ASUS Dual Radeon RX 5700 XT EVO OC.

450x416  29 KB. Big one: 921x852  99 KB

В первую очередь мне бы хотелось понять: способна ли видеокарта на базе графического процессора Navi 10 XT обеспечить уровень производительности, сопоставимый с GeForce RTX 2070 Super, благо у меня есть в наличии ASUS ROG Strix GeForce RTX 2070 Super. А еще многим будет интересно посмотреть, что представляет собой обновленная версия Dual.

анонсы и реклама

Упаковка и комплектация

Коробка средних размеров. Структура упаковки уже давно знакома: сверху находится цветная оболочка из тонкого картона, а внутри полноценная картонная коробка с хорошей защитой. Поверхность снаружи глянцевая.

450x346  25 KB. Big one: 1000x769  86 KB

Фон упаковки преимущественно черный, а оформление похожее у всей линейки Dual последнего поколения, в которой в основном представлены видеокарты с чипами от nVidia. Я думал, что Dual – это какая-то бюджетная линейка, но среди моделей есть те, которые основаны на топовых графических процессорах, например, nVidia RTX 2080 Ti.

В левом верхнем углу мы видим логотип производителя. Ниже мы видим фрагмент системы охлаждения с двумя вентиляторами.

реклама

450x260  25 KB. Big one: 1000x578  85 KB

Именно поэтому линейка устройств называется Dual. Это обозначение крупными буквами указано справа. А прямо по середине системы охлаждения находится надпись: AUTO-EXTREME Perfected Automated Manufacturing. Смысл первой фразы я не уловил, но вот вторая сообщает о совершенном автоматизированном производстве. Разумеется, производство любых высокотехнологичных компонент автоматизировано, но как судить о его совершенстве? Может брака нет вообще? На самом деле все очень подробно описано на сайте компании:

«Технология Auto-Extreme - это автоматизированный производственный процесс, который устанавливает новые стандарты в отрасли, позволяя выполнять всю пайку за один проход. Это снижает тепловую нагрузку на компоненты и позволяет избежать использования агрессивных чистящих химикатов, что приводит к меньшему воздействию на окружающую среду, снижению энергопотребления на производстве и повышению надежности продукта в целом».

Я пересмотрел видео несколько раз – действительно завораживает. Теперь понятно о чем идет речь. Возвращаемся к упаковке и еще ниже видим обозначение OC, которое сообщает нам о том, что у нас версия с заводским разгоном. Соседние два нас информируют о наличии видеопамяти типа GDDR6 объемом 8 Гб и поддержке интерфейса PCI-e Gen4. Справа находится яркая красная вставка с обозначением используемого графического процессора. В данном случае это AMD Radeon RX 5700 XT. Ниже перечислены ключевые особенности данного графического процессора.

Посмотрим на другую сторону.

450x261  25 KB. Big one: 1000x581  99 KB

В левом верхнем углу мы снова видим информацию об используемом графическом процессоре. Рядом проходит красная полоса, по середине которой написано: Бренд №1 в Мире. Какой бренд? Ниже находятся четыре вставки с описанием основных особенностей устройства. Они сводятся к четырем магическим составляющим: Волшебные вентиляторы, волшебный радиатор, волшебная защитная пластина и волшебный софт. Ниже есть небольшая спецификация, а слева схематическое изображение видеовыходов задней панели и яркая красная вставка с минимальными системными требованиями. Среди них нужен минимум 600 Вт блок питания и минимум 8 Гб оперативной память, лучше – 16 Гб.

Пользователь должен быть неплохо подготовлен, чтобы заглянуть в коробку.

450x363  12 KB. Big one: 1000x807  49 KB

Здесь мы видим черную картонную коробку с золотым логотипом ASUS посередине. Внутри расположен высокотехнологичный каркас из картона и полиэтилена.

450x245  15 KB. Big one: 1000x545  55 KB

Выглядит это все действительно очень необычно, а самое главное эта упаковка многоразовая и позволит полностью сохранить товарный вид устройства. Изобретателя этого творения расцеловала вся компания, а начальство сразу выдало пару мешков премии.

Сверху находится картонная вставка, а за ней та самая чудо-упаковка.

450x269  21 KB. Big one: 1000x597  78 KB

реклама



По бокам есть схема, которая показывает, как развернуть и свернуть эту упаковку обратно. Действительно гениально и просто получается такой каркас, который можно использовать многократно.

450x281  22 KB. Big one: 1000x625  84 KB

Среди комплекта поставки только небольшая книжечка с кратким руководством пользователя, которая находится на дне коробки.

Дизайн и особенности видеокарты

Видеокарта конечно крупная, но не поражает своими размерами. Габариты карты составляют 271 x 132 x 51 мм, масса - 1105 г. Это даже больше, чем у видеокарты MSI RTX 2080 Ti, которую я тестировал.

реклама

450x328  24 KB. Big one: 1000x728  84 KB

Это может как расстроить, так и обрадовать. Да, габариты и вес не маленькие, но зато охлаждение явно будет не хуже. Спереди и сзади устройство заклеено защитной пленкой. Спереди она нанесена на пластиковый кожух, а сзади на защитную металлическую пластину. В целом все выполнено достаточно строго и аккуратно.

450x327  22 KB. Big one: 1000x726  85 KB

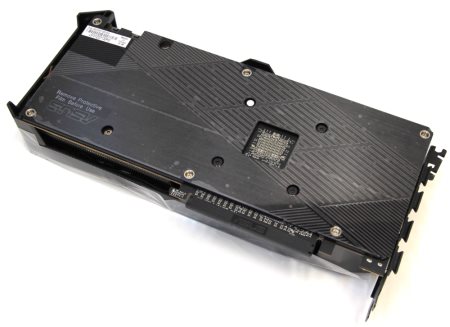

Этот «бэкплейт» изготовлен из алюминиевого сплава и окрашен в черный цвет. Есть какие-то полоски серого цвета, а также логотип компании. Еще с этой стороны находится наклейка с указанием модели и серийным номером. На пленке есть четкое указание снять перед использованием, но на самом деле она никаких вентиляционных отверстий не перекрывает и не сильно мешается.

450x216  22 KB. Big one: 1000x481  83 KB

реклама

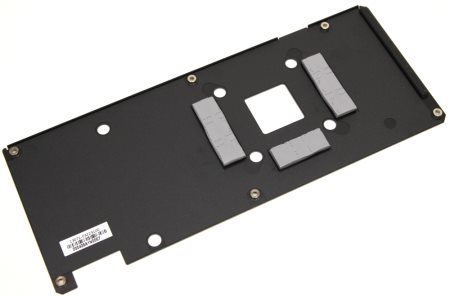

На другой поверхности большую часть занимает наклеенная черная матовая пленка, которая служит изолятором. Кроме этого здесь мы видим несколько терморезинок равной толщины. Все они просто соприкасаются с печатной платой и призваны служить проводником тепла от нее к пластине.

450x297  13 KB. Big one: 1000x659  46 KB

Кулер видеокарты держится на четырех подпружиненных и двух обычных винтах, которые прижимаются к печатной плате, а не пластине. Для этого в ней есть специальные круглые отверстия, чтобы систему охлаждения можно было снять, не прибегая к демонтажу задней пластины. Так может показаться, но на самом деле тут не так все просто.

450x264  21 KB. Big one: 1000x586  73 KB

На одном из винтов есть защитный стикер, который нельзя повреждать, чтобы не лишиться гарантии. На самом деле я его просто аккуратно снял канцелярским ножом. Здесь он не очень хрупкий, у меня все получилось легко.

реклама

На самом деле систему охлаждения здесь нужно разбирать сразу всю. Дело в том, что та самая защитная пластина крепится к верхнему пластиковому кожуху с вентиляторами. Да, прямо насквозь через печатную плату.

450x261  21 KB. Big one: 1000x581  72 KB

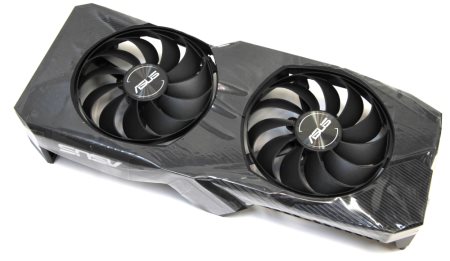

Поэтому разбирать приходится сразу все. Можно снять сначала заднюю пластину и кожух с вентиляторами, но он вставляется приблизительно как лампочка в рот. Входит хорошо, а вот снимается плохо. Поэтому у меня получилось его снять только вместе с радиатором. Каждый вентилятор крепится к кожуху при помощи четырех винтов.

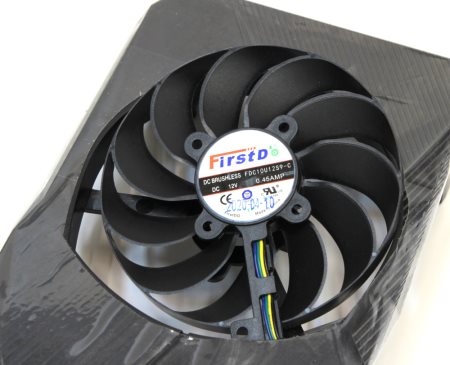

Вверху есть небольшой модуль со светодиодной подсветкой не RGB, но хоть что-то.

450x365  29 KB. Big one: 1000x812  102 KB

реклама

Вертушки очень производительные. Там еще видно, что по периметру концов лопастей проходит кольцо и это неплохая идея. Если лопасть фиксируется в двух точках, то ее сложнее будет сломать. Совсем недавно один знакомый пытался остановить вентилятор ручкой и в итоге получил минус три лопасти, что равнозначно потере вентилятора.

Нельзя сказать, что это какая-то новая технология потому, что на моей тестовой ASUS STRIX RTX 2070 Super такая конструкция уже давно. И тем не менее производитель называет это решение Axial-tech FAN Design. На обратной стороне двигателей мы видим маркировку FirstD FDC10U12S9-C 12В, 0,45А. На максимальной скорости получаем 3240 об/мин и шум в 51,4 дБ.

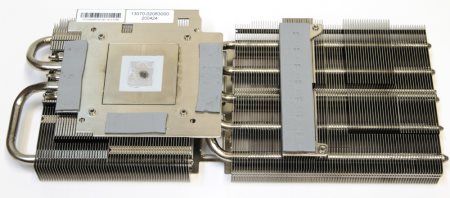

Конструкция радиатора очень простая.

450x198  23 KB. Big one: 1000x439  97 KB

Из медного никелированного основания расходятся пять медных никелированных тепловых трубок диаметром 6 мм. Они пронизывают два массива алюминиевых. Следы пайки пластин к трубкам четко прослеживаются, также следы припоя есть в основании из которого выходят рубки.

реклама

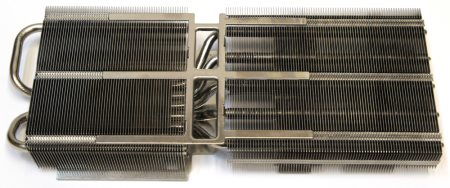

Радиатор получается разделенным на две секции. Межреберное расстояние небольшое, но сами ребра тонкие и поэтому воздух проходит хорошо, о чем свидетельствует приемлемый уровень шума.

450x188  25 KB. Big one: 1000x417  117 KB

В месте контакта радиатора с графическим процессором есть медная никелированная теплосъемная пластина. Прямого контакта больше нет и многие могут вздохнуть с облегчением. В качестве термоинтерфейса используется термопаста средней густоты. Отпечаток очень ровный, это значит основание идеальное.

Однако в данном случае что-то попало между кристаллом и теплосъемной пластиной. Это могло произойти в момент нанесения термопасты, какой-то мусор мог быть на радиаторе или чипе. В итоге остались отчетливые следы на пластине радиатора и чипе. На работоспособности это никак не отразилось. Все тесты прошли на ура.

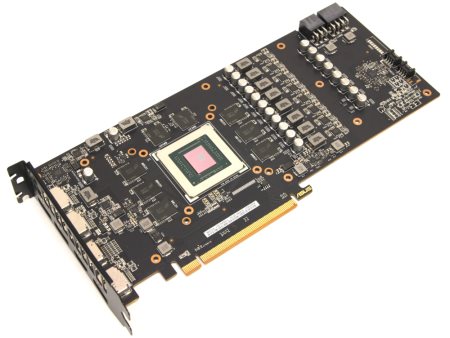

С устройством кулера разобрались. Теперь посмотрим, что остается после его демонтажа.

450x338  29 KB. Big one: 1000x752  110 KB

Под кулером больше никакой пластины нет потому, что они находятся на основном радиаторе и контактируют с чипами памяти и силовыми элементами, через терморезинки. Последние очень мягкие, липкие и хрупкие. Без надобности кулер лучше не снимать.

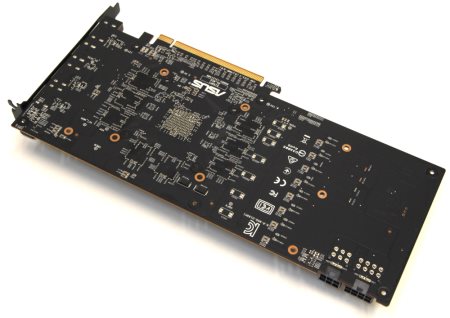

Элементы все находятся спереди, а сзади их практически нет. Видны лишь светодиоды в области коннекторов питания. Это индикаторы подключения кабеля. Когда они не подключены, горят красные, а когда подключены – белые.

450x318  24 KB. Big one: 1000x707  92 KB

По центру находится графический процессор AMD Radeon RX5700XT, он же Navi 10. Чип изготовлен на 34 неделе 2019 года.

450x450  37 KB. Big one: 1000x1000  150 KB

251 кв. мм, выполненных по 7 нм. Справа, сверху и снизу распаяно 8 микросхем памяти типа GDDR6.

450x254  25 KB. Big one: 1000x564  105 KB

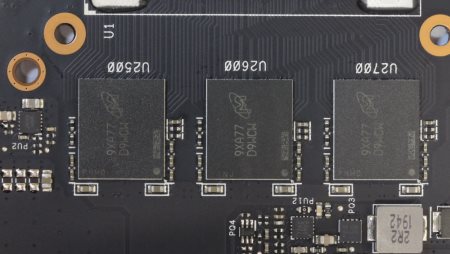

Здесь используются микросхемы производства компании Micron. Некоторые пользователи жалуются на их сильный нагрев, но я этого особо не заметил в процессе эксплуатации.

Мне довелось попробовать несколько карт с GDDR6 и по моим наблюдениям Samsung чуть меньше греется и чуть лучше гонится. Однако, боюсь, что я набрал слишком мало статистики, чтобы утверждать это с уверенностью.

450x307  37 KB. Big one: 1000x683  141 KB

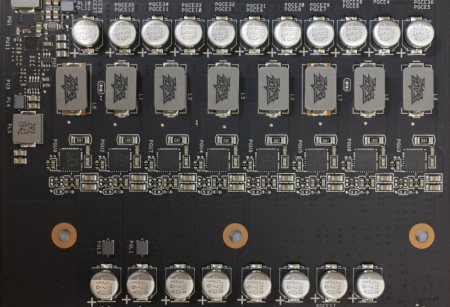

По печатной плате было отлично заметно, что она не референсная, но подсистема питания очень похожа. Восемь фаз в правой части и еще две сверху и одна слева. Также было в версии AMD, но вот элементная база отличается. Транзисторные сборки здесь немного проще. Используются микросхемы Vishay SiC632. Они способны обеспечивать 50 А.

На каждую из 8+2+1 фаз приходится по одной супер ферритовой катушке и одной сборке. Все конденсаторы твердотельные капсульные, а в оригинале были танталовые.

450x291  33 KB. Big one: 1000x646  120 KB

Основной ШИМ контроллер здесь тоже отличается. Вместо International Rectifier IR35217 используется IR3567B. Он тоже обеспечивает восемь фаз.

450x387  49 KB

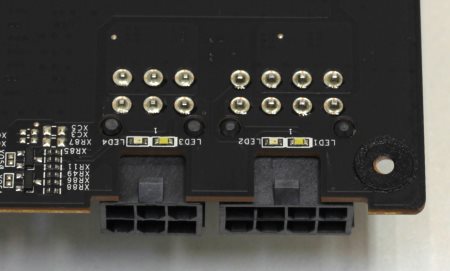

Через терморезинку он контактирует с задней пластиной. Дополнительное питание подается на видеокарту через два разъема 6-pin + 8-pin PCI-e.

450x271  19 KB

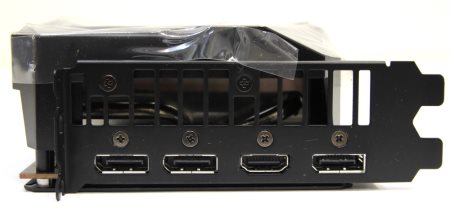

На задней панели находится привычный набор видеовыходов.

450x212  15 KB. Big one: 1000x472  54 KB
  • Три порта Display Port;
  • Один порт HDMI.

Тестовая конфигурация

Тестирование видеокарты ASUS Dual-RX5700XT-O8G-EVO 8 Гб проводилось на следующей конфигурации:

  • Процессор: AMD Ryzen 7 3800X @ 4300 МГц;
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG STRIX B550-F Gaming (Wi-Fi), версия BIOS 0603;
  • Память: 2 x 8Гб DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: ASUS ROG STRIX nVidia RTX 2070 Super 8Gb (1605 / 1800 / 14000 МГц (ядро/boost/память));
  • Видеокарта: ASUS Dual-RX5700XT-O8G-EVO 8 Гб (1795 / 1905 / 14000 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool VX700 700 Вт.

Все вентиляторы включая, встроенный в БП в ходе тестирования уровня шума были отключены. Тестирование видеокарт я всегда провожу на заводском термоинтерфейсе. Температура в помещении находилась на уровне 27С, а шум составлял 28,1 дБ.

Стандартные частоты и разгон

Видеокарта отлично устанавливается и никаких проблем с совместимостью нет. Вентиляторы включаются только при включении. Затем они останавливаются. Такая схема используется не впервые и большой массивный радиатор может справиться даже с мощным чипом в пассиве, если частоты его падают до 300 МГц.

С режимом без нагрузки все ясно, а теперь запустим бублик и заодно посмотрим на работу карты с вентиляторами.

Я уже сообщал, что на 100% мощности вентиляторы раскручиваются до 3240 об/мин, шум при этом составляет 51,4 дБ с расстояния 1 м. В «бублике» вентилятор работает только на 50% от полной мощности. Даже в таком режиме получается комфортный уровень шума. Сверху кожуха находится небольшая полоска подсветки. Здесь наблюдается небольшой градиент от розового до голубого.

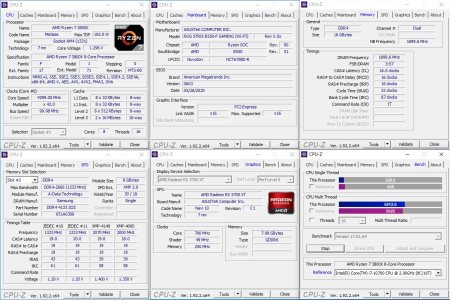

После того, как все собрано и запущено можно посмотреть на тестовый стенд при помощи утилит.

450x300  42 KB. Big one: 1204x803  266 KB

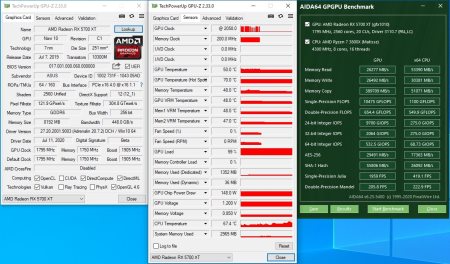

Это не самая геймерская система, но зато соответствует уровню видеокарты по стоимости. Кроме этого она была немного разогнана. Затем я решил запустить AIDA64 и проверить производительность в GPGPU.

450x264  38 KB. Big one: 1181x694  215 KB

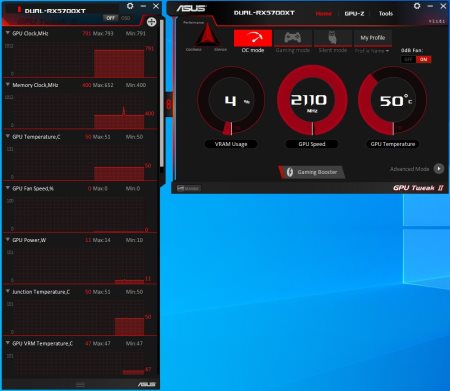

У видеокарты есть собственная утилита, которая называется ASUS GPU Tweak II. Для настройки и мониторинга я использовал ее. Функционал вполне приемлемый, а режимы видеокарты здесь переключать проще простого. Кстати, по умолчанию стоит режим Gaming Mode.

450x391  27 KB. Big one: 1046x908  117 KB

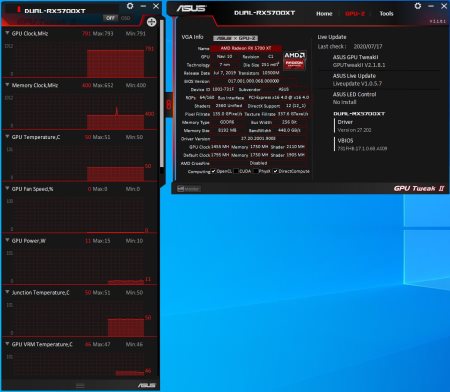

Еще в эту программу встроена утилита GPU-Z, что достаточно удобно и не надо скачивать его отдельно.

450x392  30 KB. Big one: 1043x908  139 KB

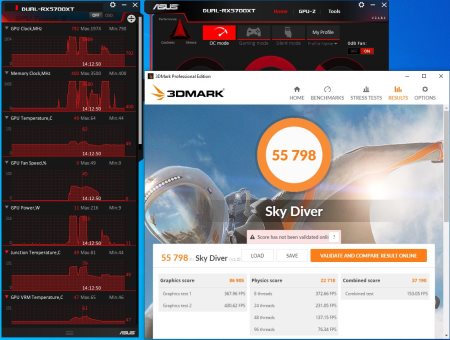

Теперь посмотрим на работу в нескольких тестах. 3DMark Sky Diver:

450x340  36 KB. Big one: 1207x911  184 KB

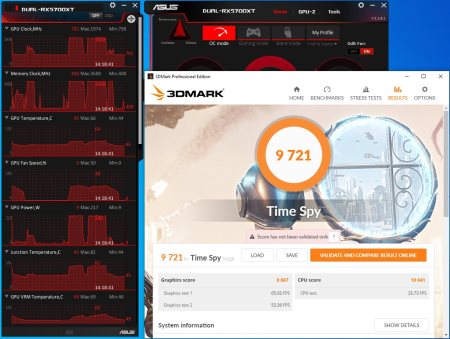

3DMark Time Spy:

450x339  37 KB. Big one: 1208x911  193 KB

FurMark:

450x291  30 KB. Big one: 1383x894  217 KB

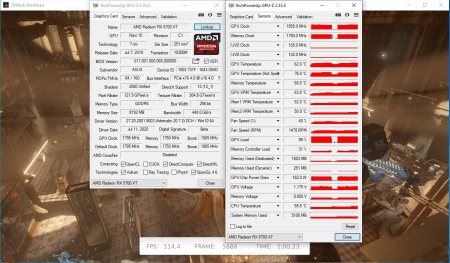

С тестом «бублика» все понятно, но как будет вести себя устройство в игровых приложениях? Для этих целей я использовал зацикленный тест 3DMark Time Spy.

450x263  37 KB. Big one: 1284x751  242 KB

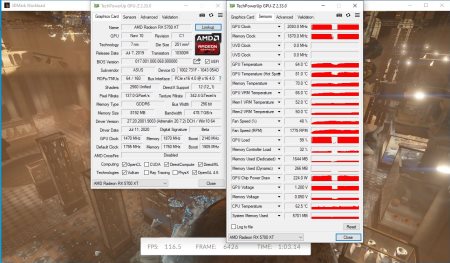

Теперь то же самое, но с разгоном.

450x263  36 KB. Big one: 1284x751  233 KB

Разгон не очень большой, но он обходится малой кровью, и видеокарта не на много сильнее греется относительно номинала. Я бы больше предпочел тишину и отказался бы от разгона. Работает ли он вообще? Есть ли прирост?

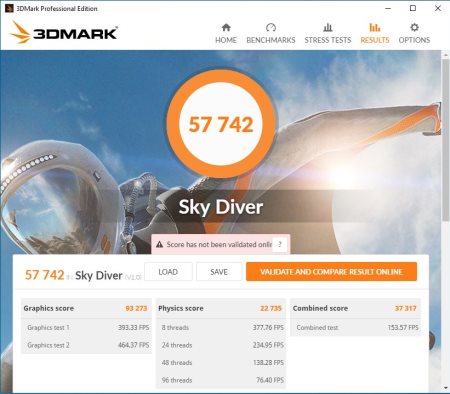

3DMark Sky Diver:

450x394  35 KB. Big one: 821x719  91 KB

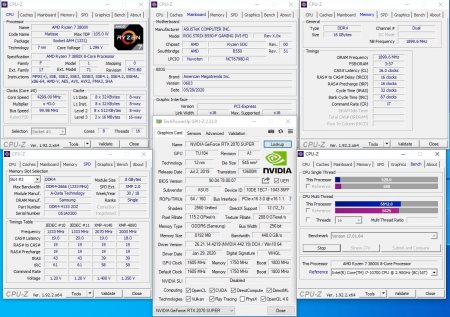

Да, результат есть и очень даже неплохой. Еще я хотел проверить тезис, что производительность ASUS Dual-RX5700XT-O8G-EVO и ASUS ROG-STRIX-RTX2070S-A8G-GAMING находятся на одном уровне.

450x317  46 KB. Big one: 1208x850  290 KB

Для этого я решил использовать самую пограничную игру – Metro Exodus. Я уже смотрел много тестов со сравнениями и до конца не верил, что такое возможно. Чтобы условия были одинаковы будем использовать встроенный тест и предустановки, где нет режима RT.

Ultra, Radeon RX 5700 XT:

450x356  30 KB. Big one: 885x700  95 KB

Ultra, Radeon RX 5700 XT OC:

450x356  30 KB. Big one: 885x700  95 KB

Ultra, GeForce RTX 2070 Super:

450x356  30 KB. Big one: 885x700  96 KB

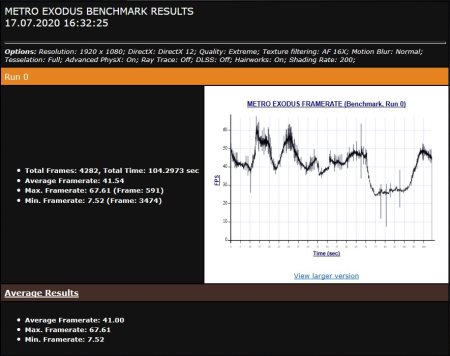

Extreme, Radeon RX 5700 XT:

450x356  29 KB. Big one: 885x700  94 KB

Extreme, Radeon RX 5700 XT OC:

450x356  29 KB. Big one: 885x700  93 KB

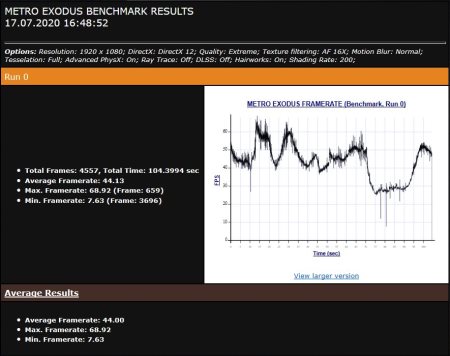

Extreme, GeForce RTX 2070 Super:

450x356  29 KB. Big one: 885x700  93 KB

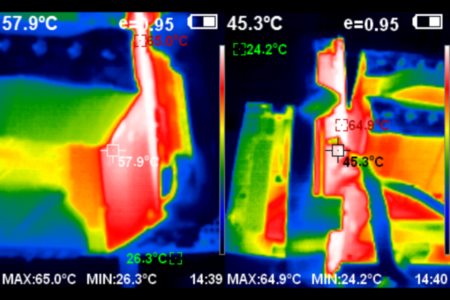

Я посмотрен на карту через тепловизор во время работы 3DMark Time Spy, и он подтвердил мою догадку. Самое горячее место на устройстве – это пластина, которая отводит тепло от транзисторных сборок.

450x300  31 KB. Big one: 960x640  82 KB

Она разогревается выше 70? на открытом стенде, при том, что мониторинг температуры графического процессора показывает 66?. Задняя пластина нагревается практически до 60?.

450x300  32 KB. Big one: 960x640  83 KB

Остается лишь привести график зависимости температуры от скорости вращения вентилятора.

450x171  23 KB. Big one: 1443x549  152 KB

Заключение

Видеокарта ASUS Dual Radeon RX 5700 XT EVO OC получилась тихой, производительной и не очень горячей. И в ряде приложений она в разгоне действительно опережает ASUS ROG Strix GeForce RTX 2070 Super Advanced edition по среднему FPS. Отметим хорошую систему охлаждения именно в комплексе. Задняя пластина тут не просто для красоты или защиты, она участвует в теплообмене и позволяет равномернее рассеивать тепло от поверхности печатной платы.

В конструкции СО используется крупный радиатор с двумя хорошими вентиляторами, которые создают отличный поток воздуха. В простое они вообще не работают и подключаются только при достижении определенного порога температуры. В тяжелых режимах алгоритм тоже щадит уши пользователя: в обычном режиме вентиляторы не раскручиваются выше 40% от максимума, в разгоне – не выше 49%.

Из-за крупного кулера видеокарта не ограничивается двумя слотами, занимая 2.7 слота. Придется помнить о совместимости, но лично у меня при тестировании никаких проблем не возникло. Благодаря хорошей системе охлаждения, где наконец-то отказались от прямого контакта трубок, достигаются отличные температурные показатели.

Что касается цены, то официальная стоимость новинки пока неизвестна, но вряд ли она будет сильно отличаться от аналогов.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование видеокарту ASUS Dual Radeon RX 5700 XT EVO OC (Dual-RX5700XT-O8G-EVO).
