Обзор и тестирование материнской платы ASUS TUF Gaming Z490-Plus (Wi-Fi)

Оглавление

Вступление

В распоряжении компании ASUS богатый арсенал материнских плат на флагманском чипсете Intel Z490, которые обладают передовыми возможностями. Но одна серия выделяется экстравагантным дизайном и отмечена специальной наградой, присуждаемой продуктам с повышенным уровнем надежности. Конечно же, речь идет о семействе ASUS TUF Gaming, ставшей любимицей у геймеров и любителей оригинального дизайна.

реклама

Материнская плата ASUS TUF Gaming Z490-Plus (Wi-Fi) поддерживает имидж серии и продолжает славную линейку The Ultimate Force. Новинка отличается мощной подсистемой питания с массивными радиаторами, оснащена беспроводным модулем Wi-Fi, несет на борту два разъема M.2 для твердотельных накопителей и позиционируется как доступное решение для построения игрового ПК. А как она покажет себя в деле?

Технические характеристики ASUS TUF Gaming Z490-Plus (Wi-Fi)

Модель ASUS TUF Gaming Z490-Plus (Wi-Fi)
Сокет Intel LGA 1200
Поддерживаемые процессоры Supports 10h Gen Intel Core and Pentium Gold/Celeron Processors
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-4600 МГц (OC)
Слоты расширения 2 х PCIe 3.0 x16;
3 х PCIe 3.0 x1
Сетевые контроллеры Intel I219-V 1G LAN
Аудиокодек 7.1-канальный HD Audio Realtek ALC1220A
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы на задней панели 1 x PS/2 Keyboard/Mouse Port;
1 x DisplayPort;
1 x HDMI;
1 x USB 3.2 Gen 2 (Type-A);
1 x USB 3.2 Gen 2 (Type-C);
4 x USB 3.2 Gen 1 (Type-A);
1 x 1G LAN;
2 x Wi-Fi/Bluetooth Antenna Connectors;
5 x audio jacks;
1 x Optical S/PDIF-Out
Форм-фактор ATX

Внешний вид и особенности дизайна

Материнская плата ASUS TUF Gaming Z490-Plus (Wi-Fi) выполнена на черном шестислойном текстолите с холодным серым отливом в форм-факторе ATX с габаритами 305 х 244 мм.

анонсы и реклама

Новинка принадлежит к экстравагантной линейке The Ultimate Force с характерным зубастым оскалом и геометрическим исполнением внешнего вида, подчеркнутый желтыми вставками.

383x450  138 KB. Big one: 1701x2000  2070 KB

Дизайн модели направлен на привлечение всеобщего внимания, что с практической точки зрения является верным ходом, и лишь затем, когда покупатель подошел поближе, производитель уверенно перечисляет основные достижения продукта, а не кричит громкими лозунгами издалека.

370x450  141 KB. Big one: 1646x2000  2009 KB

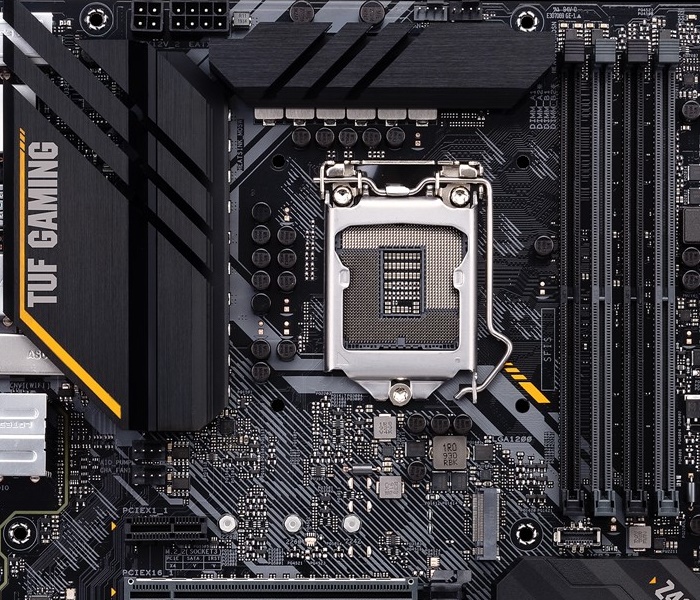

ASUS TUF Gaming Z490-Plus (Wi-Fi) базируется на процессорном сокете Intel LGA1200, поддерживающий процессоры десятого поколения Comet Lake-S. Разъем окружен парой высоких радиаторов с заостренным оребрением.

реклама

450x281  103 KB. Big one: 1500x936  779 KB

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133 / 2400 / 2666 МГц в штатном режиме и в диапазоне 2800 – 4600 МГц при оверклокинге. Питание организовано по схеме «24 + 8 + 4» pin.

Неподалеку располагается светодиодная панель ASUS Q-LED, позволяющая идентифицировать этапы прохождения POST (CPU, DRAM, VGA, Boot).

450x286  87 KB. Big one: 1500x954  676 KB

ASUS TUF Gaming Z490-Plus (Wi-Fi) имеет характерный вырез в текстолите материнской платы для размещения двух портов SATA-III, позволяющие дизайнерски обыграть подключение двух накопителей и воссоздать оригинальное решение с приятным оформлением.

450x202  49 KB. Big one: 1500x672  355 KB

Оставшиеся четыре порта SATA-III перекочевали в нижнюю интерфейсную часть новинки, где также размещены коннекторы панели USB 2.0, подсветки RGB, контакты Clear CMOS и системная панель.

450x218  55 KB. Big one: 1500x726  404 KB

В левую часть смещены аудиоразъем, порты lThunderbolt и COM. Что же касается колодок для подключения внешних портов, то на плате расположены по одному USB 3.2 у коннектора питания 24-pin и USB 3.2 Gen 2 Type-C у слотов DIMM.

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1220 с литерой «А» с использованием качественных аудиоконденсаторов Nichicon Fine Gold.

450x203  54 KB. Big one: 1500x675  417 KB

Для расширения функциональности ASUS TUF Gaming Z490-Plus (Wi-Fi) снабжена пятью слотами PCIe:

  • PCI Express 3.0 x1;
  • PCI Express 3.0 x16 с технологией SafeSlot;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x4;
  • PCI Express 3.0 x1.

Для построения конфигурации из нескольких видеокарт новинка поддерживает технологии AMD CrossFireX и NVIDIA SLI.

450x241  99 KB. Big one: 1500x802  795 KB

реклама



Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • Первый слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280 /22110;
  • Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280.

Для удобства ориентирования на текстолите материнской платы имеется разметка какие линии и интерфейсы поддерживаются слотами M.2.

450x333  156 KB. Big one: 1500x1109  1350 KB

На материнской плате ASUS TUF Gaming Z490-Plus (Wi-Fi) изменена нумерация слотов M.2 и нижний является основным, накрытый металлическим радиатором Aluminum M.2 Heatsink.

400x163  31 KB. Big one: 1400x572  228 KB

реклама

Микросхема системной логики Intel Z490 продемонстрировала свой холодный нрав, поэтому многие модели получили небольшой радиатор чипсета.

450x198  82 KB. Big one: 1500x661  596 KB

Отдельная декоративная насадка преобразует внешний вид новинки и маскирует габариты системы охлаждения.

450x194  35 KB. Big one: 1500x647  248 KB

Материнская плата ASUS TUF Gaming Z490-Plus (Wi-Fi) без радиаторов.

реклама

379x450  157 KB. Big one: 2108x2500  3167 KB

Подсистема питания насчитывает 14 фаз (12+2) и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера используется восьмифазный чип DIGI+ VRM EPU ASP1900B. В качестве сборок применены SIC639 с максимальной силой тока 50 А.

Разработчики переработали цифровую систему питания: используется силовой модуль DrMos, каждый из которых включает драйвер и два MOSFET-ключа (нижний и верхний), что дает удвоенную мощность без удвоителей.

Благодаря такому тандему итоговая формула получается следующая: шесть усиленных фаз отведены на CPU, по одной на VCCIO и VCCSA.

450x310  117 KB. Big one: 2000x1378  1676 KB

реклама

За качественное исполнение охлаждения подсистемы питания отвечают два крупных радиатора The Ultimate Force.

450x233  33 KB. Big one: 1500x776  239 KB

Два массивных элемента системы охлаждения контактируют с мосфетами через серые термопрокладки.

450x213  32 KB. Big one: 1500x709  224 KB

Одной из изюминок материнской платы ASUS TUF Gaming Z490-Plus (Wi-Fi) заключена в специальном брекете для установки малого вентилятора 40х40 мм или 50х50 мм над частью соприкосновения радиаторов.

реклама

450x224  67 KB. Big one: 1500x748  479 KB

Подобный подход позволяет улучшить охлаждение силовой части и дизайнерски освежить внешний вид итоговой сборки. В качестве примера использована вертушка Noctua NF-A4x10, но забегая вперед отметим, что нагрев зоны VRM не потребует столь необходимых мер.

450x198  44 KB. Big one: 1500x661  295 KB

Напоследок изучим набор интерфейсов на панели ввода-вывода:

  • 1 x комбинированный порт PS/2;
  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x USB 3.2 Gen 2 (Type-A);
  • 1 x USB 3.2 Gen 2 (Type-C);
  • 4 x USB 3.2 Gen 1 (Type-A);
  • 1 x 1G LAN;
  • 2 x Wi-Fi/Bluetooth Antenna Connectors;
  • 5 x audio jacks;
  • 1 x Optical S/PDIF-Out.

450x160  52 KB. Big one: 1500x532  345 KB

реклама

Упаковка и комплектация

ASUS TUF Gaming Z490-Plus (Wi-Fi) поставляется в картонной коробке с темной полиграфией, над которой возвышается крупное наименование линейки ASUS TUF Gaming. Производитель подчеркивает основные достоинства продукта, а на обратной стороне приводит детальные технические характеристики.

450x365  106 KB. Big one: 1500x1218  845 KB

Внутри располагается интересный набор аксессуаров, необходимый для построений игрового ПК. Комплектация содержит руководство пользователя и диск с драйверами, включает фирменный сертификат с используемыми высококачественными компонентами и набор стикеров.

450x337  71 KB. Big one: 1500x1124  505 KB

Что же касается «железной» части, то пользователю доступны заглушка на панель, антенна Wi-Fi, два кабеля SATA и специальный брекет для крепления вентиляторы зоны VRM.

450x246  46 KB. Big one: 1500x820  337 KB

Возможности BIOS

Материнская плата ASUS TUF Gaming Z490-Plus (Wi-Fi) получила обновленную оболочку UEFI BIOS Utility с фирменной для серии TUF цветовой гаммой черно-бирюзового оттенков.

450x337  144 KB. Big one: 1024x768  331 KB

150x112  19 KB. Big one: 1024x768  314 KB 150x112  21 KB. Big one: 1024x768  327 KB 150x112  19 KB. Big one: 1024x768  312 KB

150x112  18 KB. Big one: 1024x768  310 KB 150x112  18 KB. Big one: 1024x768  310 KB 150x112  19 KB. Big one: 1024x768  310 KB

Тестовый стенд

  • Материнская плата: ASUS TUF Gaming Z490-Plus (Wi-Fi) (Intel Z490, LGA1200);
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Noctua NH-U12A;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 1660 Super;
  • Накопители: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

450x431  100 KB. Big one: 1500x1438  788 KB

Инструментарий и методика тестирования

В тестировании использовался процессор Intel Core i5-10600K.

На момент подготовки материала материнские платы проходили ежедневное тестирование производителями и получали актуальные обновления BIOS.

BIOS материнской платы ASUS TUF Gaming Z490-Plus (Wi-Fi) был обновлен до последней актуальной и доступной версии 0704.

450x224  96 KB. Big one: 805x402  65 KB

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

450x224  89 KB. Big one: 805x402  48 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS TUF Gaming Z490-Plus (Wi-Fi)

В последней версии BIOS повысили стабильность. «Из коробки» поведение системы на материнской плате ASUS TUF Gaming Z490-Plus (Wi-Fi) с версией BIOS 0704 следующее: CPU бустит до 4800 МГц на все ядра, но в режиме стресс-теста с AVX для шести ядер средняя частота составляет 4500 МГц при автоматическом напряжении 1.2 В.

Часть лимитов и второстепенные параметры сдерживают потребление процессора на отметке 158 Вт, в то время как другие участники со схожими настройками демонстрировали 180-185 Вт. Отсюда температура с кулером Noctua NH-U12A держится на отметке 60-62°C, а прошлых решений – около 67°C.

Потребление стенда без учета монитора составляет в простое 38 Вт, в выключенном состоянии 1,32 Вт, в LinX 0.9.5 достигает тех самых 158 Вт. Для последнего случая актуальны показания температуры подсистемы питания ASUS TUF Gaming Z490-Plus (Wi-Fi), не превышающее 45°C. Пирометр подтверждает данные результаты.

600x529  285 KB. Big one: 1644x1452  391 KB

AIDA64 бенчмарк кэша и памяти на стоковой системе ASUS TUF Gaming Z490-Plus (Wi-Fi) с процессором Intel Core i5-10600K. Кольцевая шина по умолчании функционирует на отметке 4200 МГц.

450x432  231 KB. Big one: 539x518  166 KB

Тестирование твердотельного накопителя Western Digital Black SN750 с поддержкой NVMe происходило из первого слота M.2, отмечен как M.2_1, с установленным фирменным радиатором Aluminum M.2 Heatsink.

450x323  79 KB. Big one: 482x347  33 KB

Новинка не обладает поддержкой программной технологии ASUS Ai Overclock Tuner, поэтому посмотреть на автоматический разгон системы не получится.

В ручном режиме на материнской плате ASUS TUF Gaming Z490-Plus (Wi-Fi) удалось выжать из процессора 4800 МГц по всем ядрам, кольцевой шины – 4500 МГц. Оперативная память без ошибок проходила тесты при частоте 4200 МГц.

Максимальное потребление всего стенда в тесте LinX v0.9.5 достигает 220 Вт.

450x432  217 KB. Big one: 539x518  160 KB

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы


Включите JavaScript, чтобы видеть графики

Linx v0.9.5
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.90 x64
Speed, KB/s


Включите JavaScript, чтобы видеть графики

Температурный режим

С одним из топовых односекционных кулеров Noctua NH-U12A были получены следующие температуры:

Температура процессора, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура чипсета, °C

Linx v0.9.5
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Отдельно произведено тестирование и проверка температурного режима твердотельного накопителя SSD NVMe без охлаждения и с фирменным радиатором Aluminum M.2 Heatsink в первом (нижнем) слоте.

Температура твердотельного накопителя SSD NVMe, °C

CrystalDiskMark
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

ASUS TUF Gaming Z490-Plus (Wi-Fi) – это экстравагантная материнская плата с оригинальным дизайном и хорошим перечнем возможностей, которые новинка отрабатывает полностью.

В первую очередь стоит подчеркнуть уникальное черно-серое оформление с желтыми вставками и характерным выпилом для подключения двух накопителей. Таким образом можно красиво обыграть игровую сборку. А благодаря тесному сотрудничеству с партнерами, например, Cooler Master и Deepcool, разнообразие компонентов под маркой ASUS TUF Gaming позволяет собрать уникальный ПК в едином стиле.

Что касается самой материнской платы, то ее оснащение под стать уровню: массивная система охлаждения питания и хорошая цифровая подсистема, беспроводной модуль Wi-Fi и поддержка двух твердотельных накопителей M.2. Это обеспечивает всю необходимую для мультимедийной системы функциональность.

ASUS TUF Gaming Z490-Plus (Wi-Fi) отлично впишется в состав геймерского ПК среднего уровня, собранного в стиле The Ultimate Force в корпусе с прозрачной боковой панелью.

Александр Андерсон
