Обзор и тестирование видеокарты MSI GeForce GTX 1660 Super Ventus XS

Оглавление

Вступление

В арсенале каждого именитого производителя есть несколько модельных серий – от недорогих решений до топовых представителей своего класса. К примеру, у компании MSI в качестве флагманов выступает поколение Gaming X.

анонсы и реклама
И каждый вендор в первую очередь стремится продемонстрировать лучшие продукты. Со временем их начинают теснить более доступные и оптимальные модели, сбалансированные по всем параметрам.

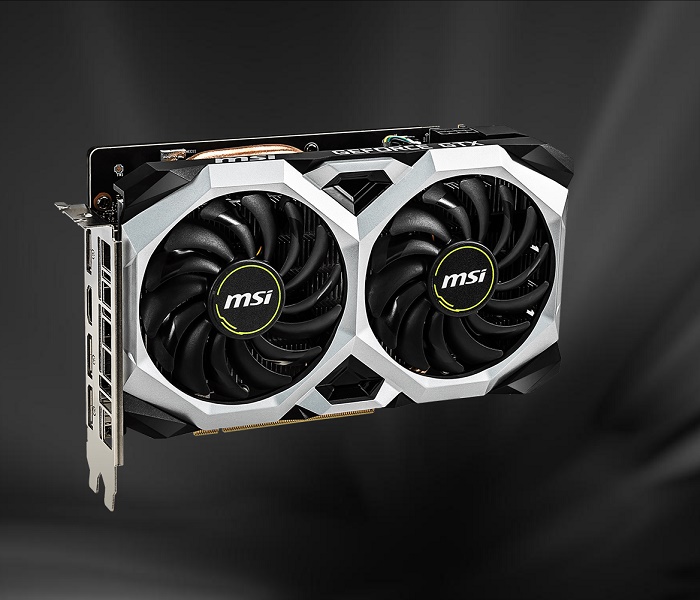

У компании MSI такие видеокарты выпускаются в рамках серий Ventus и Ventus XS. О представителе последней мы и поговорим на примере видеокарты MSI GeForce GTX 1660 Super Ventus XS, продолжая сводное тестирование графических ускорителей GeForce GTX 1660 Super.

Технические характеристики MSI GeForce GTX 1660 Super Ventus XS

Полное название: MSI GeForce GTX 1660 Super Ventus XS; код производителя: GEFORCE GTX 1660 SUPER VENTUS XS.

Модель GeForce GTX 1660 Super Ventus XS ROG Strix GeForce GTX 1660 Super GeForce GTX 1660 Super Gaming X GeForce GTX 1660 Super
Производитель MSI ASUS MSI NVIDIA
Графический процессор TU116 TU116 TU116 TU116
Частота ядра, МГц 1530 1530 1530 1530
Частота ядра (Turbo), МГц 1815 1815 1830 1785
Заводской разгон ядра, МГц 30 30 45
Частота памяти, МГц 14000 14000 14000 14000
Заводской разгон видеопамяти, МГц
Тип памяти GDDR6 GDDR6 GDDR6 GDDR6
Объем памяти, Гбайт 6 6 6 6
Шина памяти, бит 192 192 192 192
Разъемы интерфейсов 3 x DP, HDMI 2 x DP, 2 x HDMI 3 x DP, HDMI DP, HDMI, DVI
Питание, разъемы Pin 8 8 8 8
Количество вентиляторов/диаметр, мм 2 х 95 2 х 95 2 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз 4 + 2 6 + 2 4 + 2
Power Limit (штат/макс), Ватт 125 / 125 125 / 150 130 / 140 125
Формат СО 2 слота 2.3 слота 2 слота 2 слота
Размеры видеокарты, мм 204 х 128 243 х 129 247 х 127 -

реклама

Внешний вид и дизайн

Модель MSI получила неброский бело-черный дизайн с характерным строением передней части системы охлаждения, напоминающей маску Бэйна из вселенной Бэтмена.

450x265  58 KB. Big one: 1500x883  419 KB

Отметим компактные для двухвентиляторной системы охлаждения габариты видеокарты. Ее длина составляет 204 мм, ширина – 128 мм, в ПК она перекрывает ровно два слота расширения.

реклама

За вентиляторами Torx 2.0 просматривается простая алюминиевая болванка с одной тепловой трубкой.

450x291  77 KB. Big one: 1500x970  605 KB

С противоположной стороны MSI GeForce GTX 1660 Super Ventus XS защищает пластмассовый «бэкплейт». Тут он играет скорее декоративную роль, нежели элемент опоры.

450x304  69 KB. Big one: 1500x1014  568 KB

За дополнительное питание отвечает восьмиконтактный разъем питания, как и на всей серии GeForce GTX 1660. Энергопотребление видеокарты составляет 125 Вт.

450x250  53 KB. Big one: 1500x834  408 KB

На интерфейсной панели доступны четыре видеопорта – три DisplayPort 1.4 и HDMI 2.0b.

450x187  51 KB. Big one: 1500x622  409 KB

Система охлаждения

Система охлаждения MSI GeForce GTX 1660 Super Ventus XS это относительно простая конструкция.

450x278  65 KB. Big one: 2000x1237  782 KB

Центральную часть занимает алюминиевый радиатор с одной толстой тепловой трубкой S-образной формы толщиной 10 мм. Ребра разведены максимально удаленно от эпицентра нагрева.

450x280  63 KB. Big one: 1500x934  546 KB

В основании применяется технология прямого контакта и используется фирменная термопаста MSI хорошего качества: многие сравнивают ее с Arctic MX-4.

Подошва радиатора контактирует с микросхемами памяти, но термопрокладки маловаты. Возможно, применяется военная хитрость: тепло снимается с центра, а края микросхем обдуваются вентиляторами. Оставим эту загадку на совести разработчиков.

реклама



450x278  72 KB. Big one: 1500x926  488 KB

Мосфеты расположены в шахматном порядке, что улучшает их положение: нагрев равномернее снимается небольшим радиатором с оребрением.

450x286  105 KB. Big one: 1500x952  736 KB

Опорная пластина не выполняет дополнительной функции. На этом этапе изучения слегка насторожили термопрокладки разной толщины и цвета на элементах подсистемы питания.

450x224  38 KB. Big one: 1500x746  283 KB

реклама

За активную часть отвечают неоднократно встречавшиеся на других видеокартах вентиляторы PLD09210S12HH производства Power Logic, зарекомендовавшие себя с лучшей стороны.

На MSI GeForce GTX 1660 Super Ventus XS вертушки вращаются со скоростью 1400 – 3400 об/мин, технология Zero Frozr отключена, так они запрограммированы. Видимо, для того чтобы пользователь в погоне за функцией Fan Stop обращал внимание на модель MSI Armor.

450x246  66 KB. Big one: 1500x819  532 KB

Печатная плата

Видеокарта MSI построена на оригинальной печатной плате старшей модели, а именно, MSI GeForce GTX 1660 Ti Ventus XS. Ее внутренний индекс – V375 ver1.2.

реклама

450x350  103 KB. Big one: 2000x1555  1362 KB

Сохранена компоновка элементов и шахматное расположение элементов подсистемы питания.

450x351  110 KB. Big one: 2000x1560  1445 KB

Сердцем героя обзора стал графический процессор TU116-300A-A1. Данный GPU произведен по 12 нм техпроцессу на 46-й неделе 2019 года и включает 1408 шейдеров, 48 блоков растеризации и 88 текстурных блоков.

450x237  97 KB. Big one: 1500x791  702 KB

реклама

Усиленная подсистема питания насчитывает шесть фаз: четыре отведены на графический процессор, две – на видеопамять.

450x146  75 KB. Big one: 1500x487  583 KB

В качестве видеопамяти выступают микросхемы Samsung стандарта GDDR6 с маркировкой K4Z80325BC-HC14. Их тактовая частота составляет 1750 МГц (эффективная частота 14 000 МГц).

Комплектация

MSI GeForce GTX 1660 Super Ventus XS поставляется в картонной коробке с бумажным оформлением и фирменной полиграфией. Лицевую часть оживляют изображение видеокарты и наименование модели, а с противоположной стороны – краткое описание основных особенностей.

реклама

450x352  69 KB. Big one: 1500x1172  503 KB

Комплект поставки бюджетного графического ускорителя составляет только благодарственная брошюра по регистрации и руководство пользователя по установке.

450x300  66 KB. Big one: 1200x800  379 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

реклама

Программное обеспечение
  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: NVIDIA GeForce 442.50;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

MSI GeForce GTX 1660 Super Ventus XS получила небольшой заводской разгон на 30 МГц. В бусте частота GPU достигает 1965 МГц, во всех играх графический процессор стабильно удерживает планку 1875 МГц.

Вентиляторы в простое не останавливаются, обеспечивая низкие температуры компонентов. Такое решение отлично подойдет владельцам бюджетных корпусов. Получаем следующие показатели:

  • 34°C и ~1500 об/мин при работе с документами MS Office;
  • 34°C и ~1500 об/мин при просмотре видеороликов и интернет-серфинге.

450x313  115 KB. Big one: 774x539  52 KB

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1660 Super Ventus XS. Показатель ее уровня TDP равен 125 Вт без возможности увеличения.

450x313  64 KB. Big one: 774x539  34 KB

В тесте устойчивости 3DMark Fire Strike Extreme видеокарта MSI равномерно прогревается и повышает скорость оборотов, выходя на пиковые значения 74°C по графическому процессору и 2200 об/мин крыльчатки соответственно.

Уровень шума средний, комфортный для продолжительной работы. Нагрев силовой части достигает 70°C.

450x201  140 KB. Big one: 2202x986  1400 KB

С такими показателями MSI GeForce GTX 1660 Super Ventus XS успешно завершает тест устойчивости с оценкой 97.8%.

450x223  176 KB. Big one: 1330x660  1114 KB

На полных оборотах вентиляторов температура снижается всего на 7°C по видеоядру и на 12°C по подсистеме питания.

450x201  136 KB. Big one: 2192x980  1342 KB

MSI GeForce GTX 1660 Super Ventus XS прекрасно воспринимает даунвольтинг! В принципе, как и любая видеокарта серии GeForce GTX 1660.

При напряжении 850 мВ тактовая частота ядра держится на отметке 1800-1825 МГц, температуры GPU и VRM не поднимаются выше 64°C и 63°C соответственно. Вентиляторы вращаются при 1850 об/мин, генерируя комфортный уровень шума.

450x217  123 KB. Big one: 2208x1068  1041 KB

Разгон MSI GeForce GTX 1660 Super Ventus XS

Оверклокерский потенциал тестового экземпляра MSI GeForce GTX 1660 Super Ventus XS оказался средним: тактовую частоту ядра удается повысить до 1950 МГц. Видеопамять у нас производства Samsung, она отлично держит 2100+ МГц.

Но лимит у видеокарты всего 125 Вт, и при повышении до 2000 МГц частота GPU резко снижается на 50-70 МГц: возможно, активируется новый «страп» с новыми таймингами, что и влияет на внутренние параметры. Поэтому частоту видеопамяти пришлось снизить до 1950 МГц.

450x220  151 KB. Big one: 2212x1084  1585 KB

Разгон добавляет 4-7% производительности к результатам MSI GeForce GTX 1660 Super Ventus XS «из коробки».

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, %

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  94 KB. Big one: 1630x602  104 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Что касается игровой производительности GeForce GTX 1660 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

MSI GeForce GTX 1660 Super Ventus XS не претендует на звание лучшей видеокарты в своем классе, да ей это и не нужно – на данную роль MSI выдвигает модели линеек Gaming X и Armor. Но получить роль второго плана она вполне может.

В иерархии производителя GeForce GTX 1660 Super Ventus XS занимает нижнюю строчку и относится к доступным решениям, что позволяет претендовать на внимание со стороны массового потребителя. И графическому ускорителю это под силу. Отметим неплохую систему охлаждения, которая не выделяется шумом «из-под стола», и сбалансированный режим работы вентиляторов. Что касается недостатков, то значимых минусов отметить не получается.

Видеокарту MSI можно рекомендовать геймеру, который не рвется за подсветкой RGB и расширенным комплектом поставки, а ищет простую рабочую «лошадку», чтобы скрасить досуг.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование видеокарту MSI GeForce GTX 1660 Super Ventus XS.
  • А также лично donnerjack за помощь в подготовке материала.
