Обзор и тестирование видеокарты MSI GeForce GTX 1660 Super Gaming X: гейминг раз, гейминг два

Оглавление

Вступление

Противостояние графических ускорителей последнего поколения еще не развернулось в полную силу, а компания NVIDIA уже обновила модельный ряд видеокартами с приставкой Super, которые должны стать достойным ответом новинкам AMD – Radeon RX 5300 (XT) и RX 5500 (XT). Ушедшие месяцы 2019 года запомнились плотным графиком анонсов, и мы начинаем знакомство с первой из новинок, занявшей промежуточную позицию между GeForce GTX 1660 и GTX 1660 Ti.

реклама

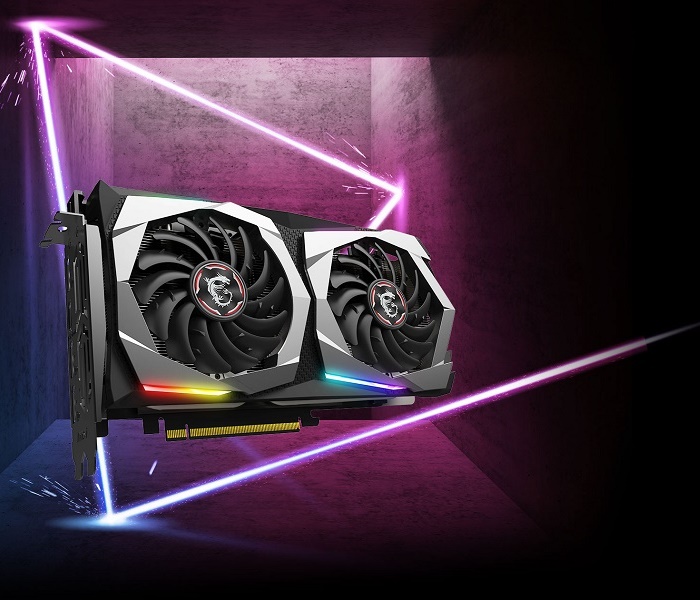

Видеокарта MSI GeForce GTX 1660 Super Gaming X стала первой ласточкой пришедшей зимы. Новинка является правопреемницей старшей модели с урезанным по числу ядер CUDA графическим процессором, предлагая взамен более низкий ценник. В арсенале модели фирменная система охлаждения Twin Frozr 7, пассивный режим работы вентиляторов, стильный дизайн и настраиваемая подсветка: идентичная на первый взгляд обертка с переосмысленной стоимостью и новой производительностью.

Технические характеристики

Полное название: MSI GeForce GTX 1660 Super Gaming X; код производителя: GeForce GTX 1660 Super Gaming X.

НаименованиеGeForce GTX 1660 Super Gaming XGeForce GTX 1660 Super
ПроизводительMSINVIDIA
Графический процессорTU116TU116
Частота ядра, МГц15301530
Частота ядра (Turbo), МГц18301785
Заводской разгон ядра, МГц45-
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГц--
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт66
Шина памяти, бит192192
Разъемы интерфейсов3 x DP, HDMIDP, HDMI, DVI
Питание, разъемы Pin88
Количество вентиляторов/диаметр, мм2 х 95-
Конфигурация подсистемы питания (vGPU+vMem), фаз4 + 2-
Power Limit (штат/макс), Ватт130 / 140125
Формат СО2 слота2 слота
Размеры видеокарты, мм247 х 127-

реклама

Внешний вид и размеры

По агрессивному стилю новинка повторяет ранее рассмотренные модели компании MSI линейки Gaming X. Темные тона системы охлаждения с вентиляторами 100 мм и выступающими тепловыми трубками стали отличительной чертой данного поколения.

450x307  47 KB. Big one: 1500x1023  340 KB

Металлическая пластина выступает в роли «бэкплейта» с символикой производителя; небольшая перфорация улучшает охлаждение. На одном из винтов расположена гарантийная пломба.

450x259  37 KB. Big one: 1500x863  354 KB

Дополнительное питание реализовано одним восьмиконтактным разъемом. Потребление видеокарты составляет 130 Вт.

Печатная плата получилась короче кулера, поэтому «бэкплейт» выступает на необходимое расстояние.

450x216  26 KB. Big one: 1500x720  195 KB

На интерфейсной панели все стандартно, он стал прибежищем для следующих видеовыходов:

  • Три DisplayPort 1.4;
  • Один HDMI 2.0b.

450x242  38 KB. Big one: 1500x807  276 KB

Система охлаждения

Неожиданностей и сюрпризов ожидать не стоит. MSI GeForce GTX 1660 Super Gaming X оснащена фирменным кулером Twin Frozr седьмого поколения.

450x296  56 KB. Big one: 1500x988  459 KB

Перед нами односекционный радиатор, пронизанный тремя тепловыми трубками. Производитель внедрил основные технологии – качественную пайку, медное никелированное основание, рефлекторы для перенаправления воздушного потока и увеличения площади рассеивания, вентиляторы TorX 3.0 со специальными засечками на лопастях.

Сами модели изготовлены компанией Power Logic, версия PLD09219S12HH, скорость вращения регулируется в диапазоне от 0 до 3250 об/мин.

реклама



450x246  39 KB. Big one: 1500x819  300 KB

Под кулером скрывается дополнительная пластина, играющая роль плоского радиатора без оребрения для микросхем памяти и силовых ключей. Кроме того, она укрепляет конструкцию и плавно перетекает в ребро жесткости.

450x247  36 KB. Big one: 1500x823  238 KB

Наиболее слабое место видеокарты MSI GeForce GTX 1660 Super Gaming X – это плоская полоска металла в зоне VRM, отвечающая за охлаждения мосфетов.

450x250  70 KB. Big one: 1500x833  536 KB

реклама

На термопрокладках отличный след прижима.

Крайние микросхемы накрываются не полностью, пара верхних чипов не распаяна, что говорит об унификации производства.

450x344  30 KB. Big one: 1500x1147  211 KB

После снятия «бэкплейта» становится ясно, что непосредственно в охлаждении пластина не участвует. Что характерно, печатная плата покрыта некими разводами, которые либо остались от производства, либо от клея защитной пленки.

450x273  47 KB. Big one: 1500x909  381 KB

реклама

Печатная плата

Видеокарта MSI GeForce GTX 1660 Super Gaming X построена на оригинальной печатной плате модели GeForce GTX 1660 Ti Gaming X. Детальное изучение PCB не выявило никаких отличий, помимо непосредственно самого GPU.

Кодовые обозначения всей линейки:

  • V379 ver2.0 – GeForce GTX 1660 Gaming X;
  • V375 ver2.2 – GeForce GTX 1660 Super Gaming X;
  • V375 ver2.1 – GeForce GTX 1660 Ti Gaming X.

450x309  60 KB. Big one: 2000x1373  826 KB

Сердцем героя обзора стал графический процессор TU116-300A-A1.

реклама

Данный GPU произведен по 12 нм техпроцессу на 33-й неделе 2019 года и включает 1408 шейдеров, 48 блоков растеризации и 88 текстурных блоков.

450x287  70 KB. Big one: 1200x766  382 KB

Усиленная подсистема питания насчитывает шесть фаз: четыре отведены на графический процессор, две – на видеопамять.

450x148  57 KB. Big one: 1500x494  439 KB

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9JA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14 000 МГц).

реклама

Комплектация

Новинка поставляется в картонной упаковке с фирменной черной полиграфией. На лицевой стороне приведены изображение видеокарты, логотипы линейки Gaming X и установленной системы охлаждения Twin Frozr 7.

450x352  67 KB. Big one: 1500x1172  508 KB

С обратной стороны расположены технические характеристики, системные требования и описание модели, включающее три ключевых особенности: вентиляторы TorX 3.0, строение радиатора и подсветку Mystic Light.

450x352  88 KB. Big one: 1500x1174  688 KB

реклама

Вместе с видеокартой в коробке располагаются брошюра с благодарностью, руководство пользователя и комикс с драконом, пересказывающий инструкцию в более красочной форме.

450x367  75 KB. Big one: 1500x1223  479 KB

Приведу несколько страниц комикса. Он на английском языке, но все понятно.

450x307  83 KB. Big one: 1500x1022  518 KB

реклама

450x334  88 KB. Big one: 1500x1112  603 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 431.60;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

MSI GeForce GTX 1660 Super Gaming X получила небольшой заводской разгон – на 45 МГц, что по современным меркам считается отличным. Эх, не те нынче времена. В бусте частота достигает 1935 МГц, и графический процессор стабильно удерживает планку 1920-1935 МГц во всех играх.

Вентиляторы в простое выключаются благодаря технологии «Zero Frozr». Получаем следующие показатели:

  • 47°C и 0 об/мин при работе с документами MS Office;
  • 50°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

450x308  120 KB. Big one: 785x539  72 KB

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1660 Super Gaming X. Уровень ее TDP равен 130 Вт, предусмотрена возможность увеличения до 140 Вт.

450x305  56 KB. Big one: 794x539  41 KB

В тесте устойчивости 3DMark Fire Strike Extreme с 20 прогонами кулер стартует на отметке 62°C и новинка прогревается всего до 66°C! Вентиляторы раскручиваются до 1250 об/мин, делая MSI GeForce GTX 1660 Super Gaming X одной из самых тихих в данном тесте.

Но, как говорилось выше, слабое место – охлаждение подсистемы питания. Полоски металла явно не хватает для мосфетов. Зона VRM нагревается до 77°C, что некритично, но неприятно, когда можно лучше.

450x201  125 KB. Big one: 2156x966  1005 KB

Тест устойчивости завершается успешно с оценкой 98.2%.

450x229  180 KB. Big one: 1316x670  1112 KB

По запасу эффективности системы охлаждения у видеокарты все отлично. При скорости вентиляторов 3250 об/мин температуры графического процессора и силовой части снижаются до 50°C и 61°C соответственно.

450x203  136 KB. Big one: 2158x974  1268 KB

Понижение энергопотребления путем уменьшения напряжения (даунвольтинга) позволяет при 1950 МГц по ядру при 875 мВ достичь небывалых для GeForce GTX 1660 Super значений.

Ремарка: чтобы видеокарта в любом случае не прогревалась вхолостую до границы запуска крыльчаток, активируем вентиляторы вручную при 1450 об/мин. И при сохранении акустического комфорта получаем 54°C по ядру и 65°C на мосфетах.

450x201  115 KB. Big one: 2154x966  954 KB

Разгон MSI GeForce GTX 1660 Super Gaming X

Видеокарта MSI покорила лишь 2085 МГц, но в автоматическом режиме удерживает 2055 МГц. Видеопамять GDDR6 удалось разогнать до 1975 МГц.

450x199  134 KB. Big one: 2148x954  1221 KB

Оверклокинг добавляет 6-8% производительности к результатам MSI GeForce GTX 1660 Super Gaming X «из коробки».

Для оценки быстродействия добавлю видеокарты GeForce GTX 1660 Gaming X и модель GTX 1660 Ti с тем же типом охлаждения, чтобы сопоставить всех в полевых условиях.

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше



Включите JavaScript, чтобы видеть графики


Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, %

об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  94 KB. Big one: 1629x602  107 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Заключение

Видеокарта GeForce GTX 1660 Super получилась интересной и производительной для своей ниши, но все это мы уже видели, и вопрос ее позиционирования остается открытым. Для конкурирования с новинками AMD достаточно снижения цен на текущее поколение, нежели запуска маховика машины и выпуска «рефреша». Но NVIDIA считает иначе, нам как потребителям остается смотреть со стороны.

К модели MSI GeForce GTX 1660 Super Gaming X претензий не возникает: тихо, холодно, мощно. Разработчикам сделали заказ, они его выполнили. Видеокарта интересная и найдет покупателя. Я изучил ценники линейки Gaming X в серии GeForce GTX 16: Super занимает промежуточную позицию между младшей и старшей версиями, но по производительности она ближе к последней. В любом случае, больше моделей – лучше выбор, да и компании AMD есть чем ответить.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование видеокарту MSI GeForce GTX 1660 Super Gaming X;
  • А также лично donnerjack за помощь в подготовке материала.
