Тестирование высокоэффективной расширяемой СВО Alphacool Eisbaer Extreme

Оглавление

Вступление

Благодаря производству компонентов для жидкостных систем охлаждения и непосредственно самих СЖО компания Alphacool хорошо известна энтузиастам. В последнее время производитель предпринимает попытки влиться в сообщество готовых «водянок», ориентированных на массового покупателя, и получается это с переменным успехом.

реклама

Проанализировав ситуацию, Alphacool решила, что настало время тяжелой артиллерии, способной раз и навсегда поставить точки над «i». С ее выпуском компания показала, что она является не только производителем высококачественных и эффективных компонентов и контуров СЖО, но и разработчиком готовых решений для пользователей, ищущих продукт класса «установил и забыл».

450x300  35 KB

Имя данному сверхоружию – Alphacool Eisbaer с пометкой «Extreme».

Упаковка и комплектация

Alphacool Eisbaer Extreme поставляется в огромной и очень тяжелой упаковке с черной полиграфией, изображающей контур жидкостной системы охлаждения и перечисляющей достоинства используемых компонентов. Список поддерживаемых разъемов позволяет оценить совместимость новинки с актуальными платформами, а пометка «Black Edition» дает слабую надежду на белую модификацию в будущем.

реклама

Несмотря на габариты коробки, на этом информативность упаковки теряется, оставляя лишь желание разбираться далее.

450x191  35 KB. Big one: 1500x635  256 KB

Внутри обнаруживается расширенный перечень аксессуаров из комплекта поставки. Руководство пользователя на трех языках старается точно передать процесс установки и использования СЖО, хотя некоторые неточности были встречены, а шприц с фирменной термопастой позволяет рассчитывать на несколько сборок системы.

Отдельно располагаются два пакета с уникальными креплениями для платформ AMD и Intel, сводя на нет возможность запутаться в типах крепежа.

450x243  39 KB. Big one: 1500x811  294 KB

Необходимые гайки, шайбы и заглушки расфасованы по своим пакетикам с приятной немецкой педантичностью. Для более крупных сокетов ждет своего часа в отдельной упаковке металлический «бэкплейт» с удлиненными винтами.

450x227  25 KB. Big one: 1500x756  192 KB

Внешний вид и особенности конструкции

Наиболее популярная жидкостная система охлаждения среди пользователей представляет собой «3 в 1» и включает помпу-водоблок, радиатор и вентиляторы в едином контуре, что упрощает установку и практически не требует обслуживания. И по мнению многих она безопаснее, так как не вынуждает пользователя работать напрямую с жидкостью, опасаясь залить комплетующие. Данный тип СЖО энтузиасты ласково называют «недоводянки», потому что в угоду унификации, простоте и минимализму страдает производительность, которая порой едва превышает обычные воздушные кулеры.

Разработчики из Alphacool решили пересмотреть общую концепцию готовых «водянок», сохранив универсальность и легкость в установке и не потеряв эффективность. С этой целью для своего нового продукта производитель использовал фирменные компоненты, включая высокопроизводительную внешнюю помпу, но заключенные в едином корпусе. Так и был рожден проект Eisbaer Extreme.

Alphacool Eisbaer Extreme – это оригинальные наработки существующих систем, но переосмысленные по-новому. Отдельная помпа с резервуаром, радиатором и вентилятором для жесткости конструкции и защищенности заключены в выносной металлический блок с решетками из гексагона. Водоблок, как и прежде, размещен отдельно и соединен прорезиненными шлангами, которые получили быстроразъемные соединения (быстросцепы). У новинки множество уникальных и интересных особенностей, о которых я постараюсь рассказать, но начнем с последней.

450x312  46 KB. Big one: 1500x1040  324 KB

Быстросцепы – явление редкое, но достаточно удобное и полезное. Основная задумка заключается в том, что в любой момент пользователь может расширить контур, добавив водоблок для видеокарты (или несколько), дополнительный радиатор(-ы), а также резервуары и помпы для облегчения прокачки хладагента через увеличившийся контур.

Механизм состоит из креплений «мама» и «папа» с прижимным фиксатором.

450x248  21 KB. Big one: 1500x827  144 KB

реклама



При надавливании клапан открывается, позволяя потоку с минимальной потерей скорости протекать по шлангу. Механизм просто и безотказно функционирует, лишь при разборе при неправильном положении можно пролить несколько капель.

450x310  32 KB. Big one: 1500x1033  206 KB

В ассортименте Alphacool хватает компонентов для возможного расширения. К примеру, можно отметить водоблоки под референсные варианты всех основных актуальных видеокарт, объединенных под наименованием Eisblock GPX.

450x345  46 KB

А кроме того, наличие сколь функциональных, столь и прикольных компонентов. Как, к примеру, резервуар со встроенной помпой Alphacool Eisball – круглой формы, позволяющей практически скрыть наличие насоса внутри (но он там есть):

реклама

450x345  58 KB

Все это (и многое другое) можно интегрировать в состав Alphacool Eisbaer Extreme, получив комплексную систему жидкостного охлаждения основных компонентов ПК.

Но и в базовой конфигурации тестируемая СВО получилась весьма громоздкой и тяжелой, поэтому воспользуемся быстросцепами и рассмотрим новинку по составляющим.

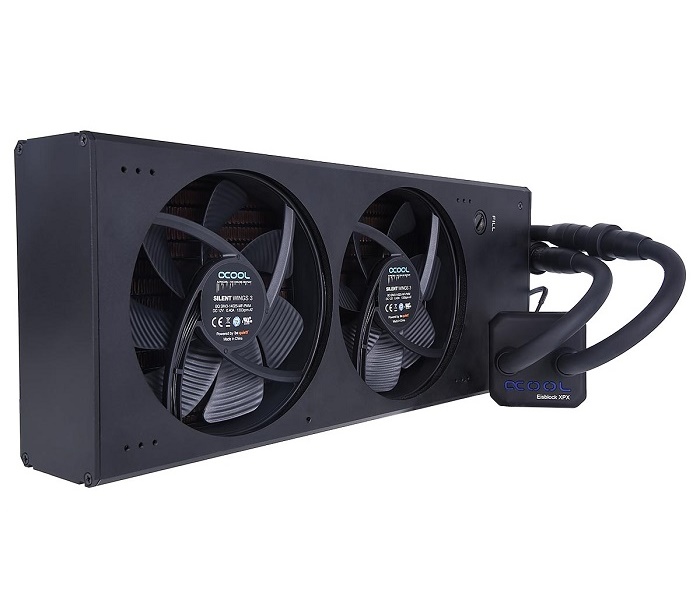

Габариты основного блока достигают размеров полноценного радиатора 360 мм и составляют: длина – 386 мм, ширина – 156 мм, толщина – 64 мм. Масса гиганта превышает 2 кг.

450x318  42 KB. Big one: 1500x1061  285 KB

реклама

Из передней части выходят два шланга с конусными фиксаторами от перегиба и несколько проводов. На их уровне с каждой стороны располагаются прозрачные окошки для визуальной оценки уровня охлаждающей жидкости.

450x242  20 KB. Big one: 1500x807  175 KB

Одну сторону Alphacool Eisbaer Extreme защищает металлическая решетка с рисунком из шестиугольников.

450x152  55 KB. Big one: 1500x508  386 KB

Для подключения задействованы Molex для питания помпы, коннектор 4-pin для мониторинга и управления скоростью вращения помпы и коннектор 4-pin в оплетке (провод от вентиляторов). Необходимый Y-разветвитель аккуратно спрятан в корпусе.

реклама

450x242  80 KB. Big one: 1500x805  556 KB

Как только главный редактор отвернулся, мне предстала возможность детального изучения внутренней начинки Alphacool Eisbaer Extreme.

Для начала демонтируется боковая металлическая пластина, за которой прячется синяя подсветка: она освещает резервуар и позволяет видеть через специальные окошки уровень жидкости. Боковые панели – пластиковые, они легко вынимаются из пазов.

450x192  28 KB. Big one: 1500x640  192 KB

Конструкция жидкостных систем охлаждения подразумевает отдельный расширительный бачок с возможностью дозаливки жидкости. Здесь он представлен интересным решением в виде оригинальной емкости.

реклама

Стоит отметить, что какие-либо прорезиненные кольца от протечек были замечены не во всех соединениях: надеюсь, производитель все предусмотрел.

450x216  35 KB. Big one: 1500x721  259 KB

С противоположной стороны размещаются вентиляторы be quiet!, о них мы еще поговорим, и сердце СЖО – ее помпа. По периметру вентиляторов проложен вспененный материал для снижения вибрации и уровня шума. Он также предотвращает проникновение пыли.

450x267  43 KB. Big one: 1500x891  347 KB

Перед нами не самое дешевое или простое решение – это Alphacool Eispumpe VPP755 с пиковой производительностью 350 л/ч и высотой подъема жидкости до 4 м.

реклама

Потребление помпы достигает 14 Вт, управление осуществляется посредством 4-pin коннектора путем изменения рабочего напряжения от материнской платы. Производитель заявляет о низком уровне шума и конкуренции с другими топовыми помпами.

450x413  75 KB. Big one: 1500x1376  651 KB

Если приоткрыть защитную крышку с противоположной стороны, откроется вид на радиатор, емкость и частично на кабель-менеджемент.

450x221  38 KB. Big one: 1500x736  302 KB

Пара прямо расположенных отверстий стандарта G1/4 позволяет соединить резервуар и радиатор без дополнительного крепежа, но лишает конструкцию необходимой жесткости.

реклама

Входной поток попадает в радиатор через 90°-фитинг, пройдя его целиком на выходе охлажденная жидкость вливается в отдел с помпой, где она, прогоняемая через лопасти и закругленную стенку, оказывается в соседней секции и только затем направляется на выносной водоблок.

450x265  58 KB. Big one: 1500x883  429 KB

Такая организация позволяет перенаправлять поток от одного входного порта к выходному, уменьшить паразитный шум переливающейся жидкости и дозаправлять контур через специальное отверстие, не опасаясь, что под давлением вода начнет фонтанировать.

450x311  56 KB. Big one: 1500x1037  416 KB

Alphacool Eisbaer Extreme использует фирменный полностью медный радиатор NexXxoS ST30 типоразмера 280 мм. Плотность расположения ребер составляет 16 FPI. Размеры двухсекционного теплорассеивателя достигает внушительных 297 х 144 х 30 мм, толщина рабочего тела составляет 22 мм.

450x198  40 KB. Big one: 1500x660  332 KB

Возвращаемся к отстёгнутому водоблоку. Общая длина шлангов вместе с быстросцепами – 380 мм.

450x394  16 KB. Big one: 1500x1312  107 KB

Это следующая дорогая игрушка, которая используется в Alphacool Eisbaer Extreme – фирменный водоблок Eisblock XPX, характерной особенностью которого является микроканальная структура.

Отметим, что производитель оснастил корпус водоблока синей подсветкой, выделив для этого отдельный 3-pin коннектор.

450x344  32 KB. Big one: 1500x1148  273 KB

Основание водоблока выполнено из медной никелированной пластины с идеальным уровнем полировки.

450x319  34 KB. Big one: 1500x1064  225 KB

Теплосъемник фиксируется четырьмя винтами. Конструкция подразумевает, что входной поток попадает на распределитель потока (овальная пластиковая деталь), затем на реактивную пластину и потом встречается с микроканальной структурой непосредственно водоблока-основания.

450x296  28 KB. Big one: 1500x986  197 KB

Микроканальная структура процессорного водоблока Alphacool Eisblock XPX выполнена в следующем дизайне:

  • ~81 ребро;
  • Толщина каналов ~0.25 мм;
  • Глубина каналов 2 мм.

450x369  86 KB. Big one: 1500x1229  707 KB

Масляные следы на свежераспечатанной модели Alphacool Eisbaer Extreme свидетельствуют о желании разработчиков снизить негативное влияние раствора или жидкости на металлические площадки, но мелкие следы коррозии проглядывают.

Вентиляторы Alphacool Eisbaer Extreme

Основная секция выносного блока Alphacool Eisbaer Extreme может похвастать двумя вентиляторами be quiet! из линейки Silent Wing 3 с функцией PWM типоразмера 140 мм, модель – SW3-14025-MF-PWM.

Скорость вращения крыльчатки составляет 500 – 1300 об/мин. В процессе тестирования диапазон регулировки был шире и достигал 300 – 1350 об/мин.

448x262  10 KB. Big one: 448x262  10 KB

Конструкция новинки построена таким образом, что вертушки направлены на вытягивание горячего воздуха из радиатора. Для улучшения акустического комфорта дополнительные решетки отсутствуют, поэтому крыльчатка открыта для доступа.

Справа располагается заправочное отверстие, которое пригодится вам, если через специальное окошко вы заметите падение уровня жидкости со временем.

450x204  30 KB. Big one: 1500x679  211 KB

be quiet! Silent Wings 3 можно считать отличными вертушками, построенными на беззвучном гидродинамическом подшипнике, и охарактеризованными с положительной стороны. Поэтому неудивительно, что партнерская программа между Alphacool и be quiet! работает и в обратном направлении.

Установка и использование

По заверению разработчиков, установка и монтаж Alphacool Eisbaer Extreme должны оказаться достаточно просты, но учитывая специфику креплений, которая компанией Alphacool была применена на линейке жидкостных систем охлаждения be quiet! серии Silent Loop, то мы встречаем те же детские болячки: тугие винты и простенький пластиковый бэкплейт для сокета LGA115x, который в половине случае трескается или даже ломается.

Дополняет общее впечатление жёсткие шланги, особенно в зоне быстросцепов, и монолитный блок весом более 2 кг, которые не добавляют легкости в установке, поэтому обойтись одной парой рук будет может недостаточно.

450x299  62 KB. Big one: 1500x996  477 KB

Положительной стороной является сам процесс установки жидкостной системы охлаждения Alphacool Eisbaer Extreme, который дублирует операцию монтажа обычных «недоводянок» без необходимости резать шланги, фиксировать, затягивать фитинги, заливать жидкость и скрестив пальцы, надеяться, что не произойдет протечки.

450x292  60 KB. Big one: 1500x974  472 KB

Краткие технические характеристики

Модель Alphacool Eisbaer Extreme
Тип радиатора Двухсекционный
Материал рассеивающей части радиатора Медь
Внешние габариты радиатора, мм 297 х 144 х 30
Площадь рассеивания, мм2(приблизительная оценка) ~10 600
Максимальное количество / типоразмер вентиляторов 2 х 140
Вентиляторов в комплекте, шт. 2
Маркировка вентиляторов SW3-14025-MF-PWM
Диапазон скоростей вращения, об/мин ~500-1300
Масса системы с вентиляторами, г ~2 400
Материал основания водоблока Медь
Тип водоблока Микроканальный
Скорость вращения ротора помпы, об/мин ~1700-4500
Высота подъема жидкости, мм H2O 400
Максимальная производительность, л/ч 350
Максимальное энергопотребление помпы, Вт 14
Совместимость с процессорными разъемами Intel 1151, 1150, 1155, 1156, 755, 2066, 2011-3, 2011, 1366, 771, 771

AMD AM4, AM3+, AM3, AM2+, AM2, 939, FM2+, FM2, FM1, G34, 940

Тестовый стенд

Тестирование системы жидкостного охлаждения Alphacool Eisbaer Extreme проводилось в составе следующей конфигурации:

  • Материнская плата: ASUS ROG Maximus X Z370 Formula;
  • Процессор: Intel Core i7-8700K;
  • Системы охлаждения процессора:
  • Alphacool Eisbaer Extreme;
  • EKWB EK-Kit RGB 240;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2070;
  • Твердотельный накопитель: Western Digital Black SN750 500 Гбайт;
  • Блок питания: Corsair RM850x;
  • Корпус: NZXT H700i White.

Программное обеспечение

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах 18-20-20-44-2Т.

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

450x273  138 KB. Big one: 1421x865  220 KB

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Участники тестирования

«С момента последнего тестирования основной стенд претерпел изменения: базой стала материнская плата ASUS ROG Maximus X Z370 Formula, а один экземпляр процессора Intel Core i7-8700K заменили на другой, скальпированный с ЖМ производства Thermal Grizzly.

В таком случае сравнение с ранее протестированными кулерами и СЖО будет некорректным, так как разброс температур оказался более 5°C. Поэтому мы постараемся подготовить новую статистику».

Противостоять Alphacool Eisbaer Extreme будет EKWB EK-Kit RGB 240 – полноценный комплект жидкостной системы охлаждения из Словении с обновленными вентиляторами и наличием подсветки.

Результаты тестирования

Продолжая общую линейку обзоров СЖО и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) мы начинаем по традиции с теста «из коробки» – со стандартными вентиляторами, работающими на максимальных оборотах.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

С первых минут тестирования модель Alphacool Eisbaer Extreme демонстрирует отличную эффективность, не уступающую полноценному контору СЖО, что достигается более массивным и толстым радиатором, но нивелируется низкооборотистыми вертушками.

Победа почти близка, но по уровню шума у Alphacool Eisbaer Extreme заметное преимущество.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Посмотрим на результаты всех участников при снижении оборотов в доступном диапазоне скорости вращения.

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Разница между Alphacool Eisbaer Extreme и EKWB EK-Kit RGB 240, являющиеся основными конкурентами в рамках нашего тестирования, особенно ничтожна при уменьшении скорости вращения вентиляторов, где на стороне Экстрима более массивный радиатор и меньшим значением ребер на дюйм, позволяя легче прогнать через него воздух.

Экстремальный тест полностью раскрывает возможности всех кулеров, но что в более привычной игровой среде?

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

Здесь отставание между участниками уменьшается, но по соотношению эффективность/ уровень шума за новинкой остается преимущество.

Участники

Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Преимущество вентиляторов be quiet! Silent Wings 3 140 мм PWM в гидродинамическом подшипнике, оптимальной форме крыльчатки и ограниченном диапазоне вращения, позволяя новинке не выходить за рамки акустического комфорта. Вертушки бесшумны до 1000 об/мин, тихие – до 1200 об/мин, комфортные до 1350 об/мин.

Помпа Alphacool Eispumpe VPP755 обладает отличными характеристиками и позволяет изменять скорость вращения крыльчатки в диапазоне от 1700 об/мин до 4500 об/мин. В моем случае на примере материнской платы ASUS ROG Maximus X Z370 Formula минимальный порог оказался чуть выше (~2100 об/мин), а отклик на регулировку происходил с заметным 3-4 секундным запаздыванием.

Тестирование помпы

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Сильного влияния на эффективность охлаждения скорость помпы не оказала, однако, уровень шума менялся очень заметно, поэтому повышать мощность ротора выше 70% и преодолевать отметку 3500 об/мин не советую: производительности хватает. При этом слышен именно электрический гул, а не поток жидкости.

Тестирование помпы

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

Стоит подчеркнуть, что данной системе Alphacool Eisbaer Extreme не стало особой проблемой разогнать процессор Intel Core i7-8700K до 5000 МГц при напряжении 1.35 В и кольцевую шину до 4700 МГц с сохранением активности всех ядер. Проглотила и не заметила, что не было сложностью и для EKWB EK-Kit RGB 240, хотя последняя оказалась на 2°C эффективнее.

450x277  144 KB. Big one: 1421x877  233 KB

Заключение

Компания Alphacool выпустила под видом «обычной водянки» жидкостную систему охлаждения на компонентах старших братьев, которые комплектуются производительными помпами, универсальными водоблоками с микроканальной структурой и медными радиаторами. Стоит задаться вопросом: разве у нее не получилось?

Alphacool Eisbaer Extreme – это промежуточное звено между двумя классами устройств, и у производителя вышла отличная СЖО, по эффективности совсем не уступающая настоящей «водянке». Не зря их так ценят энтузиасты, и есть за что: производительность, тишина, исполнение. Спорным моментом выступает качество реализации и герметизация резервуара, который держится на одних фитингах. Согласно отзывам в Сети и некоторым обзорам, новинка приходит с явными следами влаги, в противоположный лагерь входят я и мой коллега Олег olegdjus, которые, наоборот, остались от экстрим-версии в полном восторге и не заметили подобных проблем.

Что еще вы должны знать об Alphacool Eisbaer Extreme помимо высокой производительности, эффективности и низкого шума? Это стоимость, которая у нас в стране составит около 20 тысяч рублей, что хоть и заметно дороже привычных готовых необслуживаемых процессорных СВО, однако выйдет гораздо дешевле, нежели собирать аналогичный контур по отдельности. Даже сами комплектующие Alphacool Eisbaer Extreme суммарно стоят дороже, только посмотрите на основные детали:

  • Alphacool Eisblock XPX – 49.94 евро;
  • Alphacool NexXxoS ST30 – 84.85 евро;
  • Alphacool Eispumpe VPP755 – 79.94 евро;
  • be quiet! Silent Wings 3 140 mm PWM – 46.70 евро (23.35 х 2).

Что же можно сказать в итоге? Получившаяся система Alphacool Eisbaer Extreme – это шаг вперед и идея с хорошей реализацией, требующая минимум доработок со стороны производителя для статуса «безупречно». В любом случае, новинка будет интересна как энтузиастам, так и пользователям, ожидающим максимальную эффективность без надобности в собственной заправке контура и сборке СВО. А последнее является более дорогим вариантом, а для кого-то – и более опасным. Здесь же у нас классическая формула «3 в 1»: подключил и забыл, если кратко.

Александр Андерсон


Выражаем благодарность:

  • Компании Alphacool за предоставленную на тест систему жидкостного охлаждения Alphacool Eisbaer Extreme.
