Обзор и тестирование материнской платы ASUS Pro WS X570-Ace

Оглавление

Вступление

Материнские платы ASUS на основе чипсетной логики AMD X570 представлены в линейках ROG Crosshair VIII, ROG Strix, TUF Gaming и Prime. Единственное на данный момент исключение – серия Pro с очень характерной и запоминающейся моделью.

реклама

ASUS Pro WS X570-Ace входит в семейство, ориентированное на создание рабочих станций WS – WorkStation, и в первую очередь предназначена для профессионального использования, а не домашнего игрового ПК.

450x375  63 KB

Новинка отличается строгим, если не агрессивным дизайном, расположением портов, усиленной подсистемой питания, наращенными радиаторами и отсутствием подсветки. Модуль Wi-Fi на плате также отсутствует, но есть два гигабитных сетевых порта (Intel i211-AT и Realtek 8117). Посмотрим, сможет ли джентльмен в черном произвести впечатление на публику.

Технические характеристики ASUS Pro WS X570-Ace

Полное название: ASUS Pro WS X570-Ace; код производителя: PRO WS X570-ACE.

реклама

Модель ASUS Pro WS X570-Ace
Сокет AMD AM4
Поддерживаемые процессоры Ryzen 2000/3000 series processors and AMD Ryzen with Vega
Оперативная память 4 x DIMM DDR4, суммарный объем до 128 ГБ, частота памяти 2133 – 3200 МГц с поддержкой разгона до 4400 МГц
Слоты расширения
  • 1 х PCIe 4.0 x16;
  • 2 х PCIe 4.0 x8;
  • 1 х PCIe 3.0 x1
Сетевые контроллеры
  • Realtek RTL8117;
  • Intel I211-AT Gigabit LAN
Аудиокодек 7.1-канальный Realtek S1220A
Питание материнской платы ATX 24-pin, 8-pin ATX 12V
Разъемы на задней панели
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 2 x USB 3.2 Gen1 Type-A;
  • 4 x USB 3.2 Gen2 Type-A;
  • 1 x USB 3.2 Gen2 Type-C;
  • 2 x LAN;
  • 1 x оптический SPDIF;
  • 5 x аудиоразъемов
Форм-фактор ATX, 305 x 244 мм

Внешний вид и особенности дизайна

Материнская плата ASUS выполнена на черном текстолите в стандартном форм-факторе ATX с габаритами 305 х 244 мм.

Черная цветовая гамма с массивными радиаторами системы охлаждения, выполненными параллельными прямыми, отлично подходит для создания рабочей станции или креативного ПК на ее основе.

368x450  86 KB. Big one: 1228x1500  762 KB

Разработчики аккуратно замаскировали чипсетный вентилятор, о его существовании владелец догадается лишь при высокой нагрузке. Он выдаст себя едва различимым шелестом потока воздуха сквозь ребра.

359x450  85 KB. Big one: 1198x1500  701 KB

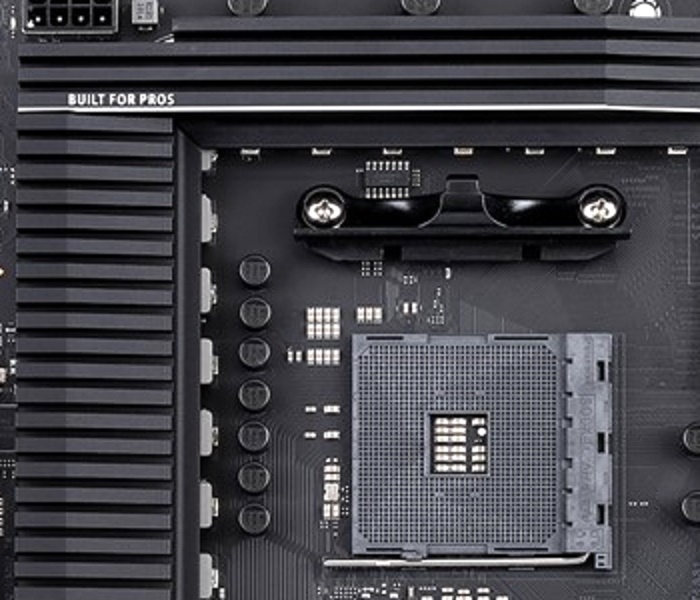

Модель ASUS Pro WS X570-Ace базируется на процессорном разъеме AMD AM4. Благодаря емкой микросхеме BIOS сохранена поддержка CPU Ryzen второго и третьего поколений, а также решений со встроенным графическим ядром поколения Vega.

450x285  67 KB. Big one: 1500x950  538 KB

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133 / 2400 / 2666 / 2800 / 3000 / 3200 МГц в штатном режиме и в диапазоне 3466 – 4400 МГц при оверклокинге. ASUS Pro WS X570-Ace использует Daisy Chain.

Дополнительное питание организовано по схеме «24 + 8» pin.

450x300  64 KB. Big one: 1500x1000  482 KB

Материнская плата ASUS оснащена одной колодкой для подключения внешних портов USB 3.2. Для организации дисковой подсистемы отведены четыре коннектора SATA-III, развернутые на 90 градусов, и порт U.2.

реклама



450x135  24 KB. Big one: 1500x451  174 KB

Помимо колодок для передней звуковой панели, USB-портов, разъема для температурного сенсора, коннектора вентилятора и COM-порта, новинка оснащена площадкой Node для вспомогательного оборудования, например блока питания согласно документации.

450x113  31 KB. Big one: 1500x378  272 KB

Для расширения функциональности ASUS Pro WS X570-Ace снабжена четырьмя слотами PCIe:

  • PCI Express 4.0 x16 с металлической рамкой;
  • PCI Express 3.0 x1;
  • PCI Express 4.0 x8 с металлической рамкой;
  • PCI Express 4.0 x8 с металлической рамкой.

Для построения конфигурации из нескольких видеокарт новинка поддерживает технологии AMD CrossFireX и NVIDIA NVLink.

реклама

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:
  • Первый слот M.2 – линии процессора, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280 /22110;
  • Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x2, 2242/ 2260 /2280.

450x290  75 KB. Big one: 1500x967  562 KB

В верхнем правом углу от слотов оперативной памяти DIMM располагается панель светодиодных индикаторов Q-LED, позволяющих определить процесс загрузки или неисправности. Дополнительные индикаторы и кнопки отсутствуют.

Материнская плата ASUS Pro WS X570-Ace поддерживает подключение до шести вентиляторов с PWM-управлением.

368x450  80 KB. Big one: 1228x1500  674 KB

реклама

В процессе эксплуатации вокруг рамки чипсетного вентилятора образовался характерный пыльный налет.

450x308  74 KB. Big one: 1500x1025  687 KB

Оголенная печатная плата ASUS Pro WS X570-Ace во всей своей красе.

450x549  154 KB. Big one: 1639x2000  1528 KB

Микросхема системной логики AMD X570 выпущена в мае 2019 года.

реклама

400x248  57 KB. Big one: 1200x745  367 KB

Чипсетный радиатор небольших размеров крепится парой винтов. С обратной стороны открывается маркировка Delta Electronics KSB0405HB.

Скорость вращения крыльчатки составляет 2900 об/мин, диапазон неизвестен из-за отсутствия возможности регулировки в BIOS.

450x219  26 KB. Big one: 1500x731  191 KB

За охлаждение подсистемы питания VRM материнской платы ASUS Pro WS X570-Ace отвечает пара массивных радиаторов с крупным оребрением, соединенных тепловой трубкой диаметром 6 мм. Прижим очень хороший.

реклама

450x197  18 KB. Big one: 1500x658  122 KB

Подсистема питания насчитывает 14 фаз и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера используется микросхема с маркировкой DIGI+ VRM EPU ASP1405I. Благодаря такому тандему итоговая формула получается следующая: шесть фаз с удвоением отведены на CPU, две – на SoC.

В качестве сборок применены International Rectifier IR3555 с максимальной силой тока 60 А и рабочей температурой до 150°C, но такой нагрев мосфеты не увидят, что покажет тестирование.

450x337  85 KB. Big one: 2000x1499  1340 KB

Теперь обратим внимание на заднюю интерфейсную панель, предлагающую следующую функциональность:

  • Один HDMI;
  • Один DisplayPort;
  • Два USB 3.2 Gen1 Type-A;
  • Четыре USB 3.2 Gen2 Type-A;
  • Один USB 3.2 Gen2 Type-C;
  • Два LAN;
  • Один оптический SPDIF;
  • Пять аудиоразъемов.

реклама

450x236  47 KB. Big one: 1500x787  332 KB

Упаковка и комплектация

ASUS Pro WS X570-Ace поставляется в темно-синей упаковке с изображением материнской платы и пометками о поддержке основных технологий.

450x349  73 KB. Big one: 1500x1164  634 KB

С противоположной стороны коробки производитель приводит только технические характеристики продукта.

реклама

450x354  70 KB. Big one: 1500x1179  628 KB

Расширенная комплектация разбита на несколько частей. Бумажная составляющая включает руководство пользователя, диск с драйверами, наклейку, 20% скидку на кастомные провода в магазине CableMod и брошюру на регистрацию официального приложения ASUS Control Center для централизованного управления компьютерной инфраструктурой.

450x315  58 KB. Big one: 1200x839  345 KB

Задняя панель, пара SATA-проводов и крепления для различных устройств относятся к железной части комплектации.

450x278  41 KB. Big one: 1500x928  299 KB

Особняком располагается специальный кронштейн для вентиляторов диаметром до 120 мм для установки дополнительного охлаждения напротив видеокарты или тандема из пары графических ускорителей для бокового обдува.

450x331  30 KB. Big one: 1200x882  133 KB

Возможности BIOS

Модель ASUS оснащена фирменным программным обеспечением UEFI BIOS Utility с черно-голубой палитрой, которую получили линейки Prime и PRO.

Первое знакомство с оболочкой ASUS UEFI BIOS начинается в упрощенном режиме EZ Mode, в котором выводятся основные параметры о системе.

450x337  143 KB. Big one: 1024x768  330 KB

Расширенный режим открывается клавишей F7. Здесь представлен классический интерфейс ASUS с несколькими вкладками, ставший эталоном для последних поколений материнских плат.

450x337  127 KB. Big one: 1024x768  312 KB

Основная вкладка Ai Tweaker предназначена для настройки и изменения важных параметров системы.

450x337  128 KB. Big one: 1024x768  320 KB

Более подробно мы рассматривали оболочку ASUS UEFI BIOS в обзоре материнской платы ASUS Prime X570-Pro.

Тестовый стенд

  • Материнская плата: ASUS Pro WS X570-Ace (AMD X570, Socket AM4);
  • Процессор: AMD Ryzen 7 3700X;
  • Система охлаждения: AMD Wraith MAX;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 750 Ti;
  • Накопители: Kingston A400, 120 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Инструментарий и методика тестирования

Прошивка BIOS материнской платы ASUS Pro WS X570-Ace была обновлена до последней версии 0902.

В тестировании использовался процессор AMD Ryzen 7 3700X.

450x224  97 KB. Big one: 807x402  61 KB

Чтобы исключить слабые стороны системной платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до отметки 3200 МГц (16-18-18 36-1Т), официально поддерживаемой и доступной многим модулям.

450x224  88 KB. Big one: 807x402  51 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS Pro WS X570-Ace

«Из коробки» поведение процессора AMD Ryzen 7 3700X на материнской плате ASUS Pro WS X570-Ace с версией BIOS 0902 следующее: CPU бустит максимум до 4367 МГц на три ядра и до 4317 МГц – по всем ядрам в зависимости от нагрузки; напряжение лежит в диапазоне 1.348-1.494 В.

Такое поведение встречается практически повсеместно на многих материнских платах, что обусловлено обкаткой новой серии процессоров Ryzen 3000 и, конечно же, самим производителем, закладывающим определенные настройки BIOS.

450x203  73 KB. Big one: 678x307  35 KB

Приведем скриншот программы Ryzen Master с выставленными настройками. По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD Ryzen 7 3700X троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3768-3818 МГц.

Температура чиплетов согласно датчикам не превышала 77°C.

450x273  124 KB. Big one: 1553x945  347 KB

Для дальнейшего тестирования Ryzen 7 3700X был разогнан методом «Precision boost overdrive + BCLK + Offset voltage», являющимся максимально подходящим для рассматриваемой материнской платы. К сожалению, другие методики не приводили к желаемому результату: в зависимости от режима наблюдалось падение производительности на 2-10%.

Такой режим позволил достичь частоты 4366 МГц для пяти ядер и 4325 МГц – для всех ядер при напряжении 1.425-1.5 В. После снятия всех лимитов процессор AMD Ryzen 7 3700X достиг своего предела по температуре 95°C.

Вместе с процессором была разогнана оперативная память – до 3600 МГц при таймингах 14-15-15 30-1Т, частота FCLK – 1800 МГц.

450x127  49 KB. Big one: 1286x365  71 KB

Поднять частоту ОЗУ выше 3666 МГц оказалось непростой задачей, потребовавшей понижения FCLK и приведшей к падению производительности, поэтому от дальнейшего разгона пришлось отказаться.

450x283  132 KB. Big one: 1506x950  440 KB

Итоговые показатели скорости памяти в тесте AIDA64 Cache & Memory Benchmark.

450x432  215 KB. Big one: 539x518  160 KB

Для удобного восприятия информации результаты были сведены в графики.

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы


Включите JavaScript, чтобы видеть графики

Linx v0.7.0
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.71 x64
Speed, KB/s


Включите JavaScript, чтобы видеть графики

Температурный режим

По умолчанию ASUS Pro WS X570-Ace с BIOS 0902 менее агрессивно задирает рабочее напряжение процессора, нежели модель ASRock X570 Phantom Gaming X. Это позволяет системе охлаждения функционировать при комфортных показателях и не выходить вентилятору на максимальные обороты с высоким уровнем шума.

С боксовым кулером AMD Wraith MAX были получены следующие температуры:

Температура процессора, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Два солидных радиатора подсистемы питания, обдуваемые исходящим от процессорного вентилятора потоком воздуха, благотворно влияют на температурный режим материнской платы.

Температура зоны VRM, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Чипсетный вентилятор попадает под влияние видеокарты, однако более массивный и ребристый радиатор лучше справляется с поставленной задачей, чем его собрат в случае ASUS Prime X570-Pro. В данном случае были достигнуты следующие значения:

Температура чипсета, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Скорость вращения крыльчатки чипсетного вентилятора составляет 2900 об/мин. Уровень шума низкий: он заметен на открытом стенде, но теряется в закрытом корпусе. Какие-либо настройки по регулировке в BIOS, повторюсь, отсутствуют.

Заключение

С одной стороны, ASUS Pro WS X570-Ace входит в линейку WorkStation и предназначена для профессионального использования в качестве рабочей станции. С другой – новинка превосходно выступит и в составе игровой платформы.

В ее арсенале вы найдете практически все, что необходимо для комфортной эксплуатации в современном ПК: несколько слотов PCIe и интерфейсов M.2, четыре высокоскоростных порта USB 3.2 Gen2 Type-A, один USB Type-C, достойную звуковую подсистему, качественные сетевые контроллеры.

Не стоит забывать про внешнее оформление, солидный радиатор охлаждения M.2-накопителя и усиленные слоты для видеокарт. Позаботились разработчики и о поддержке актуальных процессоров Ryzen 3000 и моделей ЦП прошлых поколений. А фирменная графическая оболочка BIOS по-прежнему удобна.

В итоге если вы хотите получить бескомпромиссную материнскую плату для сборки игровой и рабочей системы, то ASUS Pro WS X570-Ace выглядит достойным претендентом.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест материнскую плату ASUS Pro WS X570-Ace.
  • А также лично donnerjack за помощь в подготовке материала.
