Обзор и тестирование видеокарты Zotac Gaming GeForce RTX 2070 Super AMP Extreme (ZT-T20710B-10P)

Оглавление

Вступление

Мы продолжаем изучение нереференсных вариантов последних поколений видеокарт, представленных во второй половине этого года. И сегодня – редкий в последнее время гость лаборатории Overclockers.ru – продукт компании Zotac. Да еще какой! Из топовой серии AMP Extreme. Но при этом на среднем GPU поколения Turing – GeForce RTX 2070 Super.

реклама

Встречайте: Zotac Gaming GeForce RTX 2070 Super AMP Extreme.

400x335  30 KB. Big one: 1500x1258  273 KB

Вот это названия пошли, с первого раза без ошибок и не наберешь. А мне предстоит это делать еще далеко не один раз. Кажется, проще уже запоминать артикульные обозначения. Здешнее ZT-T20710B-10P – явно короче. А полное пока набрано один раз.

Упаковка и комплект поставки

Базовые характеристики GeForce RTX 2070 Super лишний раз приводить не будем, они тут стандартные, за исключение повышенной на 60 МГц частоты Boost.

реклама

Так что, недолго думая, сразу берем в руки коробку. Она достаточно крупная – около 45 х 30 x 10 см и при этом обходится без ручки. Несмотря на сравнительно небольшую массу видеокарты в упаковке, нести ее в руках может быть неудобно, а пакет понадобится вместительный.

600x598  84 KB. Big one: 1500x1494  445 KB

Дизайн и информативность упаковки вопросов не вызывает – сразу же понятно, и что конкретно перед нами, и все основные особенности продукта.

600x598  88 KB. Big one: 1500x1494  447 KB

Меня порадовало, что под глянцевой плотной бумагой внутри скрывается полноценная коробка из плотного картона, да еще и дополнительно обернутая плотным полиэтиленом.

600x320  33 KB. Big one: 1500x801  215 KB

Еще больше защитить видеокарту от повреждений призвана двойная крышка коробки:

594x600  51 KB. Big one: 1485x1500  453 KB

Если откинуть обе, можно, наконец, добраться до содержимого:

474x600  64 KB. Big one: 1185x1500  409 KB

Кроме традиционного набора «макулатуры», здесь в комплекте целых два переходника питания!

Правда, мне сложно представить подключение видеокарты с заявленной минимально допустимой мощностью блока питания в 650 Вт к БП без современных разъемов VGA power.

592x600  92 KB. Big one: 1481x1500  590 KB

И уже традиционно для недешевого сегмента все разъемы и слоты закрыты защитными пластиковыми заглушками.

600x283  44 KB. Big one: 1500x706  222 KB

реклама



Дизайн и конструкция

Zotac Gaming GeForce RTX 2070 Super AMP Extreme (два!) – крупная видеокарта. Она лишь минимально выше стандартных плат расширения, но при этом целых 31 сантиметров длиной.

600x253  46 KB. Big one: 1500x632  213 KB

В толщину модель также не самая компактная. Хотя заглушка тут и обычная двухслотовая, новинка займет в корпусе два с половиной слота (в итоге три, но при этом останется немного места для забора воздуха вентиляторами системы охлаждения видеокарты).

600x432  54 KB. Big one: 1500x1081  265 KB

реклама

По конструкции без откровений: пластиковый кожух прикрывает крупный радиатор СО. До самой платы он не доходит, оставляя место для выхода прошедшего через теплорассеиватель воздуха. Сзади печатную плату прикрывает защитная алюминиевая пластина.

600x432  44 KB. Big one: 1500x1081  242 KB

600x253  25 KB. Big one: 1500x632  147 KB

Лишь сверху можно видеть, что сама плата стандартного 27-сантиметрового форм-фактора, а увеличены размеры всей видеокарты из-за поистине огромной системы охлаждения.

реклама

600x125  29 KB. Big one: 1500x313  141 KB

Обильно перфорирована для выхода хотя бы части нагретого воздуха из корпуса и монтажная планка. Порты вывода изображения жмутся к плате, их тут стандартный по нынешним временам набор из трех Display Port и одного HDMI.

500x312  50 KB. Big one: 1500x937  301 KB

Питание к видеокарте подводится посредством двух разъемов: шести- и восьми-контактного.

Во время осмотра я недоумевал: неужели флагманская GeForce RTX 2070 Super производства Zotac станет мечтой энтузиаста-консерватора и обойдется без RGB-подсветки? Но нет, куда же нынче без нее! Однако аккуратно (хоть и весьма ярко) светится лишь логотип Zotac Gaming. Даже расположенная сбоку надпись GeForce RTX обходится без подсветки.

реклама

600x413  95 KB. Big one: 1500x1032  451 KB

Думаю, традиционно, разобрав видеокарту, мы найдем способ в том числе и безболезненно отключить подсветку. А заодно и изучим систему охлаждения.

Печатная плата и система охлаждения

Все винты, которыми скрепляется этот «бутерброд», крестовые, но отвертка понадобится маленькая. Впрочем, каждый настоящий компьютерный энтузиаст уже давно купил набор часовых отверток.

Первым делом нужно открутить массу винтиков, крепящих заднюю пластину. Она используется исключительно для механической защиты (и, видимо, благодаря ей плата не изгибается – уже неплохо), но тепло ни от чего не отводит. Хотя при «прогреве» видеокарты пластина заметно нагревается.

реклама

600x198  19 KB. Big one: 1500x495  133 KB

Что здесь, что в дальнейшем мне не встретились никакие пломбы, притом, что видеокарта ко мне попала абсолютно новой, в запечатанной коробке.

Будем надеяться, что и серийные экземпляры могут похвастать отсутствием лишних пломб, что придется очень кстати для энтузиастов.

600x258  75 KB. Big one: 1500x645  360 KB

Далее уже сразу можно снимать радиатор. Первым делом лучше открутить винт, крепящий радиатор к фронтальной охлаждающей рамке – она покуда останется на плате. И только после этого откручивать квартет подпружиненных винтиков вокруг GPU.

реклама

600x216  63 KB. Big one: 1500x541  320 KB

Радиатор внушает уважение: он более 30 сантиметров длиной, около 9 см шириной и достаточно толстый. Никелированные ребра нанизаны на пять тепловых трубок очень плотно.

По моим прикидкам площадь рассеивания радиатора составляет около 5 000 квадратных сантиметров – для штатного радиатора видеокарты это много. Трубки, кажется, даже припаяны к медному основанию, которое для улучшения отвода тепла единственное тут обходится без никелировки.

На первый взгляд перед нами один из лучших радиаторов, что мне встречался штатно установленным на видеокарту.

600x286  62 KB. Big one: 1500x714  308 KB

реклама

Крестовины backplate тут нет. Но сразу же после снятия радиатора понимаешь, что не очень-то она нужна. И вокруг GPU присутствует ограничительная рамка, и на радиаторе есть выполняющие ту же функцию стойки. Вместе они обеспечивают двойную защиту видеопроцессора от сколов.

Основной радиатор отвечает за охлаждение GPU и восьми гигабайтных микросхем памяти GDDR6 производства Micron.

480x394  59 KB. Big one: 1500x1231  447 KB

Чтобы взглянуть на маркировку вентилятора, необязательно даже снимать пластмассовую рамку их крепления, по-простому крепящуюся к радиатору четырьмя винтиками. Можно просто открутить три винта крепления 92-миллиметровой «вертушки» и отогнуть ее в сторону:

600x445  60 KB. Big one: 1500x1112  284 KB

Чтобы полностью отсоединить вентилятор, рамку все же придется открутить. Далее заблаговременно заказанный в китайском интернет-магазине безрамочный 92-миллиметровый вентилятор Apistek GA92S2U достаточно будет лишь подключить к разъему вместо своего предшественника и прикрутить к рамке.

Здесь же те, кого раздражает RGB-подсветка, смогут вытащить из отдельного коннектора кабель питания подсветки логотипа – чтобы не переживать потом, поддерживает ли ее отключение фирменное приложение для управления подсветкой Zotac Spectra.

600x259  28 KB. Big one: 1500x647  140 KB

600x286  80 KB. Big one: 1500x714  381 KB

А на самой видеокарте осталась лишь рамка, призванная одновременно и усиливать всю конструкцию, и отводить тепло от мосфетов системы питания GPU и памяти. Можно счесть, что она уже ничем не зафиксирована и держится лишь на термопрокладках.

Но нет, чтобы ее демонтировать, нужно открутить еще две пары винтиков: два на монтажной планке над портами и еще два с обратной стороны платы, фиксирующие как раз эту самую планку (в результате она остается прикрученной лишь к собственно портам вывода изображения).

500x334  87 KB. Big one: 1500x1002  543 KB

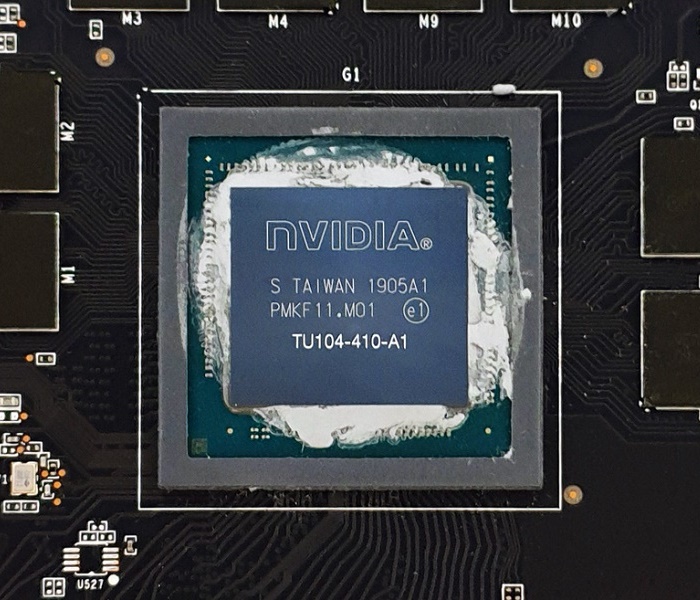

И вот, наконец, видеокарта полностью разобрана. Хотя кажется, что процесс долгий, вместе с фотографированием он у меня занял не более 10 минут. Перед нами GPU NVIDIA TU104, уже упомянутые микросхемы памяти и десятифазная система их питания: восемь фаз на GPU и две на память.

Не забываем очистить старую термопасту с GPU и радиатора, после чего нанести новую – и можно собирать все обратно.

Эффективность охлаждения, уровень шума и разгонный потенциал

К слову, Zotac Gaming GeForce RTX 2070 Super AMP Extreme (три!) – редкий случай, когда штатный термоинтерфейс оказался даже эффективнее нашей штатной Gelid Solutions GC-Extreme: под нагрузкой температура с ней была на градус-другой, но выше. Так что остается лишь похвалить производителя за использование топового термоинтерфейса.

Но основные тесты видеокарты проводились до ее разбора – со штатной термопастой. Видеокарта тестировалась на открытом стенде в составе системы на основе Intel Core i9-9900K. Эффективность системы охлаждения проверялась при помощи утилиты MSI Kombustor (аналог FurMark). Уровень шума измерялся с расстояния в 100 см в плоскости, перпендикулярной плоскости платы. Энергопотребление измерялось для всей системы в целом, сколько она потребляет от розетки (с учетом всех компонентов, КПД блока питания и прочего).

В прошлом своем обзоре нереференсной видеокарты я задавал вопрос, нужно ли в таком тестировании делать графики с частотами, уровнем шума, энергопотреблением и остальным. В комментариях желающих их видеть не нашлось, поэтому снова будут более удобные для меня скриншоты и текст. Но если вас они достали, и вы хотите видеть графики, пожалуйста, не стесняйтесь (в корректной форме, пожалуйста) об этом написать в комментариях – мне важна ваша обратная связь.

600x286  111 KB

Результаты тестирования производительности NVIDIA GeForce RTX 2070 Super можно найти в обзоре данной видеокарты, их здесь повторно приводить не будем. Нас интересует эффективность системы охлаждения, уровень шума и разгонный потенциал варианта Zotac Gaming AMP Extreme.

Производитель отдельно отмечает наличие интеллектуальной системы, управляющей скоростями вращения крыльчаток независимо. Мне кажется, это несколько надуманная функция. Лучше бы они отключались при отсутствии нагрузки. А вот этого тут как раз не происходит. В результате в простое, хоть вертушки и работают на минимальных 1000 об/мин, видеокарта все равно издает некоторый шум, хоть его и сложно будет заметить, особенно в закрытом корпусе.

При этом видеопроцессор остается очень «холодным» – менее 33 градусов при комнатных 23–24 °C, которые я традиционно поддерживаю во время всех тестов, связанных с измерением температур. Потребление всей системы без нагрузки колеблется в интервале 50–60 Вт.

А если включить MSI Kombustor?

600x409  230 KB. Big one: 3012x2054  2916 KB

Температура GPU в максимуме составляет 69 градусов, при этом обороты вентиляторов в автоматическом режиме поднимаются лишь до 1500 в минуту. Что дает очень невысокий для современной горячей видеокарты уровень шума в 36 дБ с расстояния в 100 см. Впрочем, у референсного варианта NVIDIA благодаря использованию достаточно качественной и производительной системы охлаждения все было примерно так же, только температура видеоядра поднималась до 73 градусов.

При этом в штатном режиме тестируемая видеокарта будет чуть быстрее. Частота GPU современной видеокарты – понятие условное. Она задается в каждый момент времени в зависимости от температуры, напряжения, энергопотребления. И реальная частота графического процессора под нагрузкой тут составляет 1755–1770 МГц против 1710–1725 у «референса». Это почти те самые 60 МГц, на который формально здесь увеличена Boost Clock.

Энергопотребление системы с Zotac Gaming GeForce RTX 2070 Super AMP Extreme (четыре!) в Kombustor было даже чуть ниже, чем у «референса» – 330 Вт против 340. Впрочем, тут вполне могла повлиять другая материнская плата и система охлаждения процессора, которые с тех пор в моей стендовой системе сменились.

Но далеко не все покупатели переплачивают за топовые нереференсные версии видеокарт, просто чтобы наслаждаться тишиной, будучи уверенными в долгой надежной работе ускорителя. Многим важен еще и разгон. И вот тут меня ожидало главное разочарование. Как я ни старался, более чем на +70 МГц частоту GPU с сохранением стабильности поднять не удалось. Это дает заявленную частоту Boost в 1900 МГц – даже на 30 МГц меньше, чем было у «референса» в самом первом тесте.

Скромным утешением тут может послужить то, что память без проблем разогналась до внушительных 8000 МГц. То ли в случае с «референсом» попался удачный экземпляр GPU, то ли тут неудачный (и тогда Zotac для топовых продуктов явно стоит их отбирать). Так или иначе, реальная частота работы под нагрузкой при этом составила лишь 1800–1830 МГц (тогда как у «референса» это были внушительные 1905–1920).

600x409  222 KB. Big one: 3012x2054  2896 KB

Но зато температура держалась на том же уровне менее 70 градусов (против 77 у варианта NVIDIA), а энергопотребление всей системы при прогреве видеокарты после разгона последней увеличилось лишь на 10 Вт, а не на 30, и составило 340 Вт (против 370 референса). Правда, уровень шума снова был сравним для обоих вариантов – 37–38 дБ.

Что лучше, более холодный режим работы или лучший разгонный потенциал? Вопрос, на самом деле, риторический: оверклокерский потенциал еще никому не мешал. Те, кого разгон не интересует, просто не будут его использовать.

И в очередной раз напомню, что в обзорах видеокарт от конечных производителей у нас нет цели повторно изучать производительность соответствующих GPU. Так, в случае с NVIDIA GeForce RTX 2070 Super результаты игровых и синтетических тестов можно найти в соответствующем обзоре. Вариант Zotac Gaming AMP Extreme из-за чуть более высоких частот в штатном режиме обеспечит прирост на уровне 1–2%, а из-за несколько худшего оверклокерского потенциала после разгона будет на те же в среднем пару процентов медленнее.

Заключение

Еще в анонсе к данному обзору на главной странице, по сути, проспойлерены основные его выводы. Zotac Gaming GeForce RTX 2070 Super AMP Extreme (фуф, пять раз честно набрал без копипаста!) – это отличный современный флагманский «нереференс».

У него отличный дизайн, что внешний, что в плане разводки платы, сочетается с эффективной и, что немаловажно, тихой системой охлаждения. И даже подсветка близка к идеалу: она есть, но при этом выполнена разумно, а при необходимости ее будет несложно отключить. А комплект поставки по нынешним временам удивляет наличием в нем хоть чего-то кроме пары бумажек.

В штатном режиме перед нами по-настоящему супер-GeForce 2070 Super: она даже неплохо разогнана относительно базового варианта NVIDIA. И лишь потолок разгона в ручном режиме (по крайней мере, у моего экземпляра) оказался обидно невысоким. Для кого это не так важно – идеальный вариант.

Конечно, если цена не будет слишком уж кусаться. Протестированная видеокарта пока не поступила в отечественные магазины. Так что остается надеяться, что производитель сможет удержать ее цену на конкурентном уровне.

Евгений Яковлев


Выражаем благодарность:

Компаниям Zotac, NVIDIA и магазину Регард за предоставленные на тестирование компоненты.
