Вступление

Занимательная арифметика у Intel: менее чем за три года выпустить три серии чипсетов и три поколения процессоров с легкими улучшениями и окончательно всех нас запутать. А поскольку речь сейчас пойдет о материнской плате MSI на предназначенном для процессоров последнего поколения доступном чипсете Intel B360, стоит немного погрузиться в исторический анализ.

Становление Socket 1151

Платформа Socket 1151 изначально была представлена в 2015 году вместе с поколением Skylake. Тогда даже на горизонте не маячил новый тип оперативной памяти, велись лишь разработки, и речь идет об Optane Memory. Именно в 2015 году большая часть SSD Intel шла с NAND Micron и мало кто знал о существовании процесса разработки Optane memory.

Серия процессоров Skylake за год обзавелась аж шестью чипсетами в разной конфигурации, но всех их объединял один факт – отсутствие поддержки Optane memory и ряд других мелких недостатков.

Позже, когда появились процессоры Kaby Lake, вышли чипсеты 2хх с идентичным Socket 1151 и началась путаница. Но если с Core i3/i5/i7 все было прозрачно понятно, то с серией Pentium и Celeron разбираться пришлось конечному пользователю, так как индексы были поразительно похожи друг на друга.

К счастью, опытный глаз быстро найдет отличия в наименованиях, но запомнить их буквально невозможно. Поэтому при подборе процессора мы вынуждены лезть в интернет и сверяться. Что касается самих чипсетов, то им накинули несколько дополнительных портов I/O для реализации большего числа USB и включили поддержку Intel Optane Memory. Однако учтите, что поддержка была условная, так как касалась только процессоров Core i3/5/7, младшие и бюджетные образцы, мягко говоря, пролетели мимо.

Наконец, для Kaby Lake компания Intel ничего нового изобретать не стала, предложив пользователям возможность выбора из пяти наборов системной логики.

Младшие чипсеты

Вкратце расскажем об их особенностях и сравним.

Intel H110-> Intel H310 – появилась возможность (в зависимости от пожелания вендора, выпускающего материнскую плату) поставить Wi-Fi контроллер, прибавилось четыре порта USB 2.0, уменьшился техпроцесс производства.

Никаких глобальных изменений за три года не произошло. Intel H310 остается нишевым продуктом, который на 90% потребляет рынок OEM.

Эволюция Intel B150->250->360 также происходила плавно. По мере появления новых фишек Intel они внедрялись в список поддерживаемых технологий, но с оговорками. К примеру, поддержка Optane Memory внедрена исключительно в тандеме с процессорами Core i3/5/7. А Wi-Fi остается на совести производителей материнских плат.

С другой стороны, наличие двенадцати линий PCI-e 3.0 должно пригодиться под слоты М.2. Хотя это утверждение требует некоторого пояснения, ведь на уровне железа существует ограничение по одновременно задействованным портам I/O в чипсете. Любой PCH Intel (если рассматривать лишь современные) наделен неким количеством этих портов, для Intel B360 оно равно 30, но включенными могут быть только 24 линии.

Более подробную информацию можно узнать, перейдя по следующим ссылкам:

• Чипсеты 300 серии;
• Чипсеты 200 серии;
• Чипсеты 100 серии.

Исходя из данных, обнародованных в этих документах, прогресс касательно линий I/O все же есть.

Вот таким нехитрым способом Intel распределяет ресурсы PCH. Бросается в глаза меньшее число активных линий в Intel B360 на фоне Intel B250, ровно на одну штуку. Не уверен, что именно так дела и обстоят в реальности, и это не является банальной ошибкой в datasheet (а они достаточно часто попадаются). Впрочем, не суть, мне бы хотелось сосредоточиться на действительно интересных особенностях.

Радует внедрение портов USB 3.1, они нам обязательно пригодятся. Удручает лишь одно, недостаточное количество линий PCI-e (чистых всего восемь), к которым можно подвести либо дополнительные контроллеры, либо второй порт М.2 без совмещения с иным контроллером или портом. А в остальном с учетом трехлетнего присутствия чипсетов B-серии на рынке отмечается стагнация.

Но вернемся к яркому представителю чипсета Intel B360 – материнской плате MSI B360 Gaming Pro Carbon.

Обзор MSI B360 Gaming Pro Carbon

Технические характеристики MSI B360 Gaming Pro Carbon

На плате распаян один физический 16х слот, к нему и подходят все линии PCIe от процессора. Оба слота М.2 подведены к чипсету, но подключены относительно хитро.

Во-первых, поддержка Optane memory предусмотрена только в М2_2, он же делит линии PCIe со вторым слотом PCIe 16x (на деле он 4х). Одновременная их работа невозможна, а подключать можно только PCIe 3.0 устройства, и длина ограничена 80 мм. Слот М2_2 расположен снизу.

У процессорного гнезда установлен М2_1 слот, он делит ресурсы с SATA2 портом в случае подключения SATA SSD в форм-факторе М.2. Не совсем понятно, остается ли рабочим слот PCIe 4x, когда используется NVMe SSD в верхнем М.2, но это мы проверим на практике. А пока видно, что компания MSI заточила материнскую плату под пару SSD с NVMe, при этом речи о второй видеокарте не идет. Становится очевидно, что слот PCIe 4x следует использовать для подключения отдельного типа SSD, идущим в паре с платой переходником PCIe->M.2.

Оставшиеся слоты PCIe напрямую подключены к чипсету Intel B360.

Комплект поставки

• Материнская плата;
• Инструкция и краткое руководство по установке;
• Диск с драйверами и программным обеспечением;
• Заглушка задней панели;
• Два кабеля SATA;
• Наклейка металлизированная MSI;
• Два кабеля для RGB-лент;
• Наклейки на кабели;
• Набор винтов для установки SSD в M.2;
• Страница с пояснениями о том, какие винты должны быть, а какие нет в корпусе для установки материнской платы.

Дизайн PCB

Несмотря на бюджетность чипсета Intel B360, инженерам MSI удалось разместить несколько слотов PCIe и пару М.2. При этом количество разъемов SATA не пострадало, хоть один порт и совмещен с М.2.

Примечательно, что даже в средне-доступном сегменте MSI усилила этот слот, за это отдельное спасибо. Размещение слотов М.2 типичное для материнских плат данного ценового диапазона. Поэтому не удивляйтесь, что охлаждение для них не предусмотрено.

На плате отсутствует POST-индикация и кнопки включения, а также Reset, это объясняется все той же ценовой политикой модели. Но взамен POST-дисплея разработчики установили облегченный аналог в виде диагностических светодиодов, которые помогают быстро оценить проблему при старте системы.

Подсистема питания

MSI использовала конфигурацию, состоящую из десяти фаз для процессоров. Давайте разберемся, почему часть фаз работает через внешний драйвер MOSFET, а на других их нет. И начнем с ШИМ-контроллера.

В качестве ШИМ-контроллера выбрана микросхема Richtek RT3607BC. Этот двухканальный контроллер управляет следующей комбинацией фаз: 4/3/2 фазы для Core VR + 2 фазы AXG VR. Внутри встроено три драйвера MOSFET на канале Core VR. В нашем конкретном случае часть фаз подключена через внешний драйвер, а часть – к ШИМ-контроллеру напрямую. Но возникает вопрос, если три фазы используют внешний драйвер, то оставшиеся, визуально похожие на шесть фаз как подключены?

Типичная схема подключения согласно описанию производителя, выглядит так:

Другими словами, не обязательно использовать каналы со встроенным драйвером для питания процессорного ядра. Но покопавшись с мультиметром, данная схема становится реальностью. Три фазы процессора набраны как один встроенный драйвер + четыре мосфета + две катушки, и это касается фаз, расположенных слева от Socket.

4-ая фаза питания CPU использует внешний драйвер 4P=4K 3H + 4 мосфета + 2 катушки. 2 фазы питания, встроенного видеоядра используют внешний драйвер 4P=4K 3H + 3 мосфета + 1 катушку. Вторая фаза соответственно копирует архитектуру первой. Таким образом честное количество фаз равно 6 (4+2).

Для наглядности покажу, каким образом сама компания Richtek рекомендует разводить систему питания при условии коротких дорожек между ШИМ-контроллером и потребителем.

Об интересном

RGB подсветка

Инженеры MSI поставили на плату два десятка независимо конфигурируемых светодиодов RGB. Настраиваются они в специальной программе. Их можно как объединить в группы, так и задать индивидуальные режимы.

Использующиеся слоты DIMM и PCIe подсвечиваются отдельными светодиодами, что удобно при первичной диагностике проблем. Яркость и цвет светодиодов подбирается на усмотрение пользователя или вовсе отключаются, но только из программы, в BIOS настройки нет.

Еще на плате поставили два разъема для светодиодных лент.

Увы, но воспользоваться функцией BIOS FLASHBACK+ не получится. Для данного класса материнских плат MSI она не предусмотрена.

Система охлаждения

Все охлаждение имеет зонирование: большой радиатор охлаждает основные процессорные фазы (3 из 4 штук), маленький радиатор занимается фазами графического ядра и последней фазой процессора. Т.к. ШИМ-контреллер у нас продвинутый, то присматривать температуры можно через любую программу поддерживающую мониторинг. Но увидите вы не температуру на драйверах или мосфетах, а температуру шим-контроллера. Конечно, поддерживая спецификацию питания Intel IMVP8 Serial VID Interface, шим-контроллер оснащен защитой от перегрева, которая и отрабатывает экстренные ситуации.

PCH охлаждается собственным радиатором монолитной конфигурации. Тип термоматериала – липкая субстанция, а не терможвачка или термопрокладка.

В номинале нагрев PCH невысокий из-за сниженного до 6 ватт TDP.

Силовые цепи поделены на 2 части: вертикальную и горизонтальную. Количество сборок под этими радиаторами не равное и из-за этого нагрев происходит неравномерно. Больше всего нагревается вертикальный радиатор, однако разница несущественная – не более 5-8 градусов. К слову, на самом деле полезная площадь радиатора не велика, а его массивный вид обусловлен дизайном. Присмотревшись к боковому профилю, быстро отмечаешь, что хоть он и сделан монолитным, но полностью лишен ребер. Поэтому его эффективность небольшая, с другой стороны, учитывая невозможность разгона на данном чипсете, избыточная система охлаждения данной плате не требуется.

Тестовый стенд

Тестирование MSI B360 Gaming Pro Carbon (Intel B360, LGA 1151 v2) проходило в составе следующей конфигурации:

• Материнская плата: MSI B360 Gaming Pro Carbon (Intel B360, LGA 1151 v2);
• Процессор: intel Core i7-8086K;
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: DDR4 G.Skill SniperX, 2 x 4 Гбайт;
• Видеокарта: Nvidia GeForce GTX 1080;
• Накопители:
• SSD Samsung 850 Evo 250 Гбайт;
• Samsung 960 Evo 500 Гбайт;
• Seagate Desktop SSHD 4 Тбайт;
• Блок питания: Corsair AX1500i 1500 Ватт;
• Операционная система: Microsoft Windows 10 x64.

Температура подсистемы VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Основная задача материнских плат – это обеспечение питанием процессора, удобное меню BIOS и прочие возможности по доступной цене. Конечно, все пункты следует писать через один, но иногда они все же совмещаются.

Для начала мы проверим новинку MSI при работе в штатном режиме с наиболее требовательным процессором Intel Core i7-8086K. Заодно выясним, как прогревается система питания, и на каких частотах работает процессор. Согласно спецификациям, i7-8086K выделяет 95 Вт тепла, а потребляет чуть больше.

Увы, или к счастью автора, проверять разгон на системных платах на чипсете Intel B360 не нужно, так как они его не поддерживают от слова совсем. Можно лишь выставить частоту памяти согласно спецификации Intel – от 2133 до 2666 МГц. Кстати, из-за этого гнаться за высокоскоростной оперативной памятью при условии сбора системы на чипсетах без разгона совершенно не нужно. Впрочем, как и покупать процессоры с разблокированным множителем.

Максимальный нагрев системы питания без внешнего обдува составил 90°C. ШИМ-контроллер прогрелся до 72°C. В таком же режиме, но с внешним вентилятором температура силовой цепи оказалась ниже и составила всего 67°C.

К слову, о скорости работы чипсетных линий PCI-e – у меня для вас печальная информация. Пропускная способность у них низкая. Даже не самый скоростной SSD Samsung 960 Evo развивает всего 1066 Мбайт/с на запись. Со скоростью чтения все более или менее нормально, до 2300 Мбайт/с.

И поскольку все слоты PCI-e (за исключением первого для видеокарты) и М.2 подключены к набору логики, то при установке второго SSD пропускная способность будет делиться между ними. Поэтому Intel B360 не лучший выбор для покорения рекордов.

Зато неплохо себя показал USB 3.1, выдав приличные величины.

Возможности BIOS

Приведем полный список настроек разгона MSI B360 Gaming Pro Carbon:

Сказано, конечно, громко про разгон, потому что его в данном случае нет и это не вина материнской платы. Странно, что некоторые величины напряжений оставили, и из всей массы известных нам напряжений доступны только эти.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:

Опция Load Line не представлена вовсе.

Система мониторинга

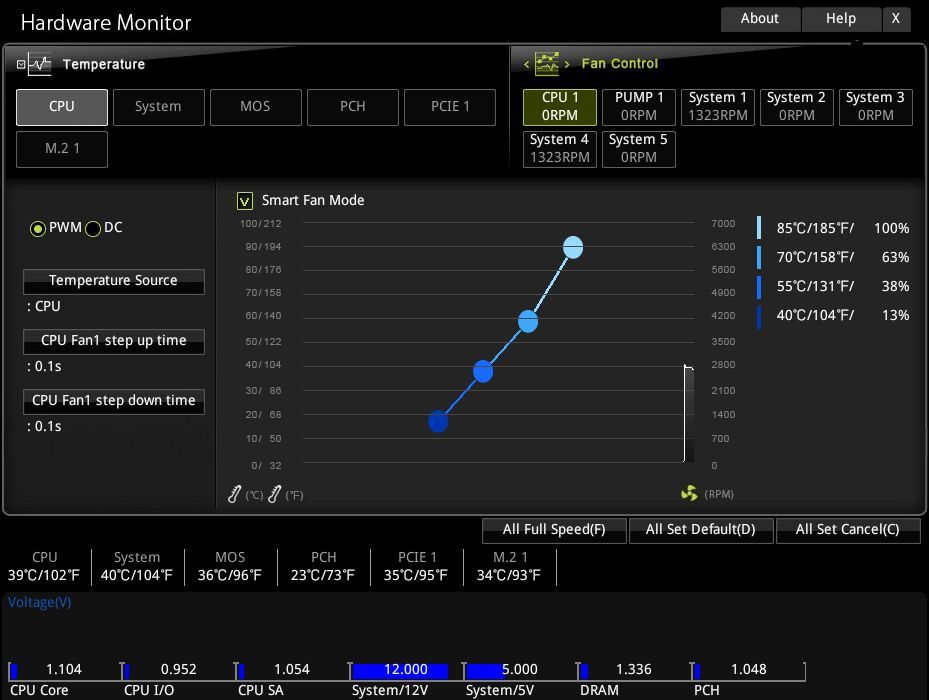

Материнская плата несет на борту шесть разъемов для подключения устройств охлаждения. Основной разъем совмещает коннектор процессора и помпы, а еще пять вспомогательных предназначены для различного типа вентиляторов. Все они четырехконтактные и управляются по DC/PWM принципу.

CPU Q-Fan Control

Каждый вентилятор можно настроить по нескольким параметрам:

• Тип подключения;
• Привязка к отслеживаемому источнику;
• Время отклика на увеличение и уменьшение оборотов в долях секунд.

Не менее легко на лету переключается и тип управления, линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то он останавливается.

Заключение

Минимальная стоимость рассмотренной материнской платы на данный момент составляет 8 500 рублей. Какие же особенности позволяют производителю устанавливать столь высокую цену?

Новинка рассчитана на тех пользователей, которые мечтают о RGB подсветке в корпусе и подключают дополнительное освещение, стремясь обеспечить красивый внешний вид. Разгон им совершенно не нужен, но планируется использовать один-два твердотельных накопителя в форм-факторе М.2 и NVMe и нет желания нагромождать на процессор массивную систему охлаждения. Помимо этого, обязательным условием для покупки является наличие разъемов DisplayPort или HDMI и портов USB 3.1.

Вот вам список условий, при которых покупка MSI B360 Gaming Pro Carbon оправдана, и к ним можно добавить понятный интерфейс BIOS. Ну а мы плавно переходим к достоинствам и недостаткам.

Плюсы MSI B360 Gaming Pro Carbon:

• Система питания в пассивном режиме справляется с любыми процессорами;
• Отсутствуют значимые замечания по дизайну и к работе;
• Высокая скорость портов USB 3.1 и М.2;
• Поддержка USB 3.1 Type A и C;
• Два разъема М.2;
• Наличие видеовыходов DisplayPort и HDMI;
• Поддержка М.2 как NVMe, так и SATA;
• Нормальные защелки с обеих сторон на слотах оперативной памяти;
• LED индикация прохождения POST.

Минусы материнской платы:

• Высокая для своего класса стоимость;
• Нет полноценного POST-индикатора;
• Порты М.2 подключены к PCH, поэтому топовые SSD не достигнут пиковых паспортных скоростей;
• Для отключения RGB подсветки нужно устанавливать программу, в BIOS это сделать нельзя;
• Слоты PCI-e подключены к PCH, как следствие, их пропускная способность ограничена.

Как можно видеть, часть недостатков не связана напрямую с материнской платой, а обусловлена чипсетом. И если необходимы дополнительные функции, стоит присмотреться к старшим моделям на LGA 1151.
