С момента дебюта процессоров AMD Ryzen «Summit Ridge» прошло больше года. Мало того, недавно AMD представила новое поколение APU «Raven Ridge» на основе процессорных ядер «Summit Ridge», а на днях свет увидело второе поколение Ryzen – «Pinnacle Ridge».
Однако ассортимент компактных материнских плат форм-фактора Mini-ITX под процессорный разъем AMD Socket AM4 до сих пор просто, будем говорить прямо, откровенно скуден: основная пятерка производителей в своем ассортименте предлагает ровно по одной модели. И те были анонсированы заметно позже релиза AMD Socket AM4, а в продаже появлялись и еще позже. Героиня сегодняшнего материала как раз одна из таких новинок – MSI B350I Pro AC.
Несмотря на то, что в ее основе лежит уже «старый» AMD B350, это именно новинка, только начавшая поступать в продажу.
Сейчас AMD вместе с «Pinnacle Ridge» выпустила новый набор системной логики AMD X470, и, судя по всему, тут дело будет обстоять ничуть не лучше: пока предварительно анонсирована только одна Mini-ITX на AMD X470.
Можно было бы рассчитывать на новый AMD B450 (как это было с большинством Mini-ITX), но этот набор системной логики и вовсе не был представлен.
| Модель | MSI B350I Pro AC |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена, руб.* | ~9 900 |
| Процессоры | AMD APU, AMD Athlon и AMD Ryzen В исполнении Socket AM4 |
| Набор системной логики | AMD B350 |
| Оперативная память | 2 x DDR4 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2133 / 2400 / 2667 / 2933(OC) / 3200(OC) МГц |
| Аудио | Realtek ALC887 (до 8 каналов) |
| Сеть | 1 x Realtek RTL8111H (10/100/1000 Мбит/с) 1 x Intel Dual Band Wireless-AC 3168 |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 посадочное место M.2 2280 (PCIe 3.0 x4 / SATA 6 Гбит/с) с тыльной стороны платы |
| Поддержка графических тандемов | Нет |
| Дисковая подсистема | 4 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 1 посадочное место M.2 2280 (PCIe 3.0 x4 / SATA 6 Гбит/с) |
| USB | 2 порта USB 3.1 Gen2 (2 порта на задней панели платы) 4 порта USB 3.1 Gen1 (2 порта на задней панели платы, 1 разъем на плате для подключения 2 портов) 4 порта USB 2.0 (2 порта на задней панели платы, 1 разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 х 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов Перемычка сброса настроек CMOS 2 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 2 порта USB 3.1 Gen1 HDMI DisplayPort 2 порта USB 3.1 Gen 2 2 порта USB 2.0 1 сетевой порт RJ-45 Два гнезда для антенн Wi-Fi 3 аудиоразъема |
| Контроллер I/O | Nuvoton NCT6795D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 170 х 170 |
| Форм-фактор | Mini-ITX |
Материнская плата MSI поставляется в картонной коробке обычных для решений форм-фактора Mini-ITX размеров. Оформление – без каких-либо изысков. Комплектация – строгий «джентельменский набор»:
Системная плата выполнена в форм-факторе Mini-ITX размерами 170 х 170 мм на печатной плате темно-коричневого цвета. Никаких особенных декоративных изысков в оформлении модели нет.
Встроенная декоративная подсветка на материнской плате отсутствует, в правом нижнем углу установлено лишь два разъема (JRBG1 и JRGB2) для подключения внешней подсветки.
Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI Mystic Light 1 (не MSI Mystic Light 2).
К сожалению, разъемы для подсветки на плате управляются только совместно. А вот подсветка тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W) настраивается отдельно.
Но все же на плате есть четыре светодиода: размещенные над процессорным разъемом с лицевой стороны платы светодиоды представляют технологию MSI EZ Debug - этакий сильно упрощенный вариант индикатора POST-кодов.
Светодиоды «CPU», «DRAM», «VGA», «BOOT» загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы (в запущенной системе они не работают).
На материнской плате установлено три радиатора, которые фиксируются с помощью винтов. Радиатор, установленный на микросхеме набора системной логики AMD B350, неожиданно крупный и, что тем более сюрприз, является радиатором в полном смысле данного слова – это не простой брусок.
На подсистеме питания процессора установлены два отдельных теплорассеивателя из алюминиевого сплава, не связанных какими-либо дополнительными элементами, а их конструкция несколько необычна.
Крепление системы охлаждения стандартное для AMD Socket AM4: сохраняется обратная совместимость с системами охлаждения под Socket AM3 и более ранними для AMD, использующими крепление типа «качелька», а теплоотвод, обладающий собственным оригинальным креплением, потребует модернизации.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
При сборке стенда обнаружилось, что инженеры не рассчитали габариты верхнего радиатора цепей питания процессора и в итоге он конфликтует с защелкой штатного крепления Socket AM4. Чтобы зацепиться за «ушко», крепеж необходимо вставлять под углом, как бы цепляя его сбоку, а не сверху.
Для подключения вентиляторов на плате установлено всего два четырехконтактных разъема – мало, но для плат Mini-ITX такое количество, как правило, является нормой, увы.
Оба разъема размещены над процессорным разъемом и оснащены контроллерами Nuvoton 3947SA, а потому регулировка уровня оборотов доступна и для четырехконтактных ШИМ-вентиляторов, и для старых трехконтактных.
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.
Можно выбрать источник температуры (датчик в процессоре или на плате), время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры.
Полной остановки вентиляторов можно добиться, только активировав режим DC. По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1. На разъеме SYS_FAN1 выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
Процессоры AMD в исполнении Socket AM4 нуждаются в подводе двух основных напряжений питания – собственно процессорных ядер (CPU Core Voltage), контроллеров памяти, SATA, PCI-E и прочего (CPU NB/SoC Voltage). Отдельным преобразователем обеспечивается питание оперативной памяти.
На герое обзора питание процессора построено по схеме 6+2. Управляется оно контроллером IR 35201 производства International Rectifier, а в качестве мосфетов используются сборки (Dr.MOS) IR3555M.
Этот набор элементов (правда, в ином количестве) часто применяется в топовых материнских платах, например, его можно найти в MSI X299 Gaming Pro Carbon AC и MSI X399 Gaming Pro Carbon AC. Никаких Nikos, как в подавляющем большинстве системных плат MSI под процессоры AMD Socket AM4.
Разъем дополнительного питания ATX, через который поступает питание на VRM процессора, размещен в самом углу платы и развернут защелкой в наружу, что может принести проблемы сборки и разборки в некоторых тесных корпусах.
Зато в цепи питания памяти любимая MSI продукция Nikos – один Nikos PK632BA и один Nikos PK816BA, а работает фаза питания памяти под управлением ШИМ-контроллера с маркировкой «24=4H» (возможно, производства, Richtek).
На плате распаяно два слота памяти стандарта DDR4. Примечательно, что для материнской платы заявлено наличие технологии MSI DDR4 Boost, однако мне не удалось обнаружить характерных специальных участков, лишенных токопроводящих слоев.
Официально заявлена поддержка частот памяти до 3200 МГц включительно суммарным объемом до 32 Гбайт в двухканальном режиме. Но нужно помнить, что в исполнении Socket AM4 выпускаются сразу четыре «типа» процессоров: APU и Athlon на ядре «Bristol Ridge» (очередная модернизация-реинкарнация «Bulldozer», знакомая нам уже по «Carrizo»), Ryzen первого поколения «Summit Ridge», их производные «Raven Ridge» (половина «Summit Ridge» с графическим ядром «Vega») и Ryzen второго поколения «Pinnacle Ridge».
Первые из перечисленных – самое слабое звено: частоты памяти DDR4 только до 2400 МГц включительно, более высоких множителей у них нет вообще. Менее ограничены «Raven Ridge» – множители до 4000 МГц. И, наконец, «Summit Ridge» и «Pinnacle Ridge», которые имеют множители до 4200 МГц.
По факту, конечно, есть дополнительные ограничения, связанные с исполнением памяти – количеством рангов. Например, «Bristol Ridge» весьма неохотно работают с двухранговой памятью: даже с двумя модулями могут встречаться проблемы со стабильностью уже при частотах свыше 1866 МГц. Остальные, в том числе, «Pinnacle Ridge», могут испытывать затруднения с двухранговыми модулями на частоте 2667 МГц. Именно поэтому у рассматриваемой платы в характеристиках частота 2667 МГц содержит пометку «OC» – «режим разгона» (то есть, не гарантируемый режим). Хотя одноранговые модули в паре «Pinnacle Ridge» должны работать и на отметке 2933 МГц.
Слоты оперативной памяти оснащены классическими защелками только сверху, но это скорее дань моде: расстояние до линии слота PEG избыточно:
Каких-либо проблем не должно возникнуть даже с видеокартами, оснащенными толстыми силовыми пластинами с тыльной стороны.
С прочей периферией у материнской платы скромно, однако, учитывая направленность (построение компактных систем), особое богатство здесь просто не требуется.
С разъемами SATA 6 Гбит/с пользователя будет поджидать сюрприз:
Они развернуты так, что доступ к защелкам двух шлейфов SATA окажется впритык к установленным модулям памяти.
С тыльной стороны системной платы расположено одно посадочное место M.2.
Допускается установка устройств с интерфейсом PCI-Express 3.0, в том числе SSD, работающих по протоколам NVMe и AHCI. Дефицит места оказался столь серьезен, что инженеры MSI смогли найти место только под одну стойку для наиболее распространенного типоразмера 22 х 80 мм. Здесь также есть зависимость от установленного процессора: с «Bristol Ridge» и «Raven Ridge» в M.2 будет доступно только две линии PCI-E, с остальными – четыре.
Правый нижний угол платы полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
Я тут удивлялся использованию на MSI B360 Mortar «Илья Муромец» аудиоконтроллера Realtek ALC892, но здесь стоит контроллер еще уровнем ниже – Realtek ALC887 (которому, если не ошибаюсь, уже лет так десять). В компанию к нему добавлена парочка конденсаторов Nichicon и на этом все: ни усилителей, ни позолоты на колодке для фронтальной панели и задних разъемов.
Заявленная поддержка восьмиканальной конфигурации аудиосистемы достигается только при одновременном задействовании и фронтальных, и задних аудиоразъемов.
Кстати, рассматривая тыльную сторону в области аудиотракта, можно обнаружить специфическую метку, отображающую количество слоев печатной платы – их шесть.
Вплотную к цепи питания процессора мы обнаружим гигабитный сетевой контроллер, и он также бюджетный: Realtek RTL8111H.
В дополнение к нему сетевые возможности материнской платы расширяет карта Intel Dual Band Wireless-AC 3168, добавляющая поддержку Wi-Fi (802.11ac 2.4 и 5 ГГц со скоростью до 433 Мбит/с) и Bluetooth 4.2.
Карта расширения установлена в слот M.2 Key E и зафиксирована винтами.
На плате установлен всего один слот PCI-Express – 3.0 x16. Он подключен к процессор, но в реальности количество линий PCI-Express зависит от установленного процессора: с «Bristol Ridge» и «Raven Ridge» в будет доступно только восемь линий PCI-E, с остальными – шестнадцать (таковы архитектурные ограничения процессоров AMD).
Слот оснащен защитным алюминиевым кожухом, который по замыслу инженеров должен принимать на себя нагрузку от тяжелых видеокарт с массивной системой охлаждения. Такая усложненная конструкция получила название «MSI PCI-E Still Armor».
С тыльной стороны материнской платы размещено посадочное место M.2, нюансы работы которого рассмотрены выше.
На плате распаяна одна несъемная микросхема флеш-памяти BIOS Winbond 25Q128 объемом 128 Гбит и располагается она у нижнего края.
Одиночная микросхема флеш-памяти MXIC 25U128 емкостью 128 Мбит выглядывает из-под радиатора набора системной логики.
Рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
Батарейка, как это часто встречается на платах Mini-ITX, не размещена на плате, а приклеена к корпусу интерфейсных разъемов задней панели платы. И рядом с разъемом, через который она подключается к плате, размещены штырьки для возможности сброса настроек BIOS.
| Модель | MSI B350I Pro AC |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 1.40 от 16 марта 2018 года |
| BCLK | Параметр отсутствует |
| Оперативная память, МГц | Поддержка XMP DDR4-1333 / 1600 / 1866 / 2133 / 2400 / 2667 / 2733 / 2800 / 2866 / 2933 / 3000 / 3066 / 3133 / 3200 / 3266 / 3333 / 3400 / 3466 / 3533 / 3600 / 3666 / 3733 / 3800 / 3866 / 3933 / 4000 / 4066* / 4133* / 4200* *С Ryzen 2200G/2400G недоступны |
| Множитель процессора CPU Core |
От 8 до 63.75 с шагом 0.25 |
| Отключение ядер процессора | Да |
| Частота графического ядра для APU | От 200 до 2000 МГц с шагом 1 МГц |
| Напряжение CPU Core | Фиксированное значение от 0.9000 до 1.4000 В с шагом 0.0125 |
| Напряжение CPU NB/SoC | Фиксированное значение от 0.9000 до 1.3000 В с шагом 0.0125 |
| Напряжение графического ядра для APU | Ставится равным напряжению CPU NB/SoC, изменение приводит к равному изменению последнего |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Auto, Mode 1, Mode 2, Mode 3, Mode 4, Mode 5, Mode 6, Mode 7, Mode 8 |
| Компенсация просадок напряжений CPU SoC Core (LoadLine Calibration) | Auto, Mode 1, Mode 2, Mode 3, Mode 4, Mode 5, Mode 6, Mode 7, Mode 8 |
| Напряжение оперативной памяти | Auto, от 0.800 до 2.000 В с шагом 0.010 В |
| Прочие напряжения | CLDO_VDDP, CPU 1P8 |

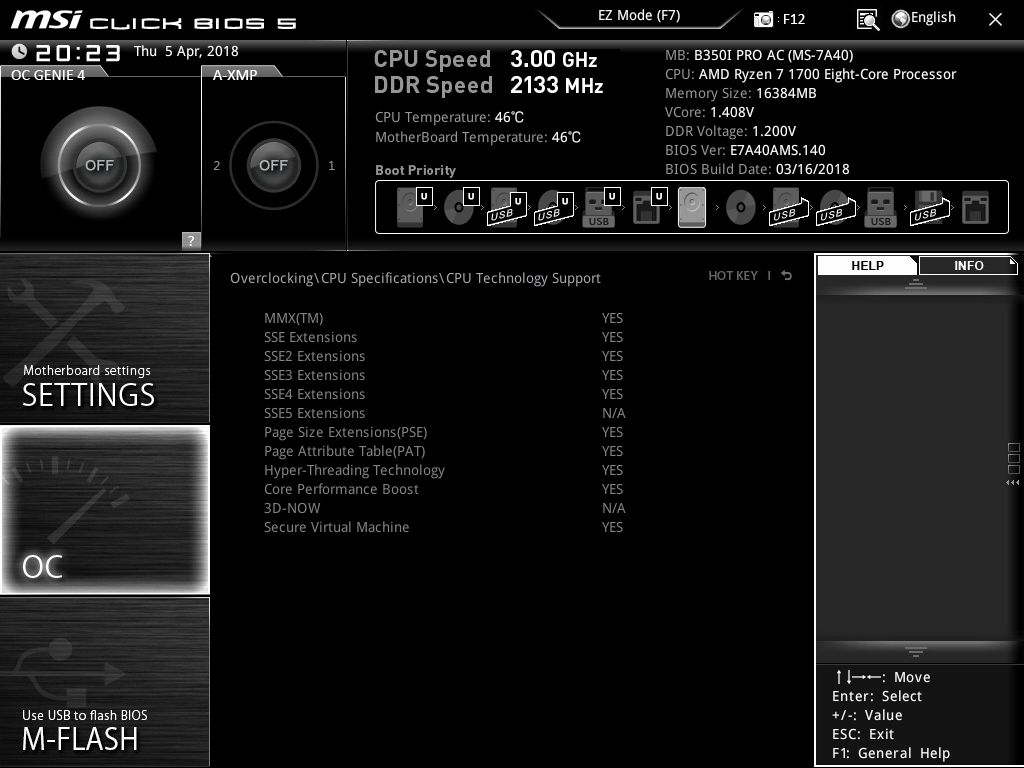

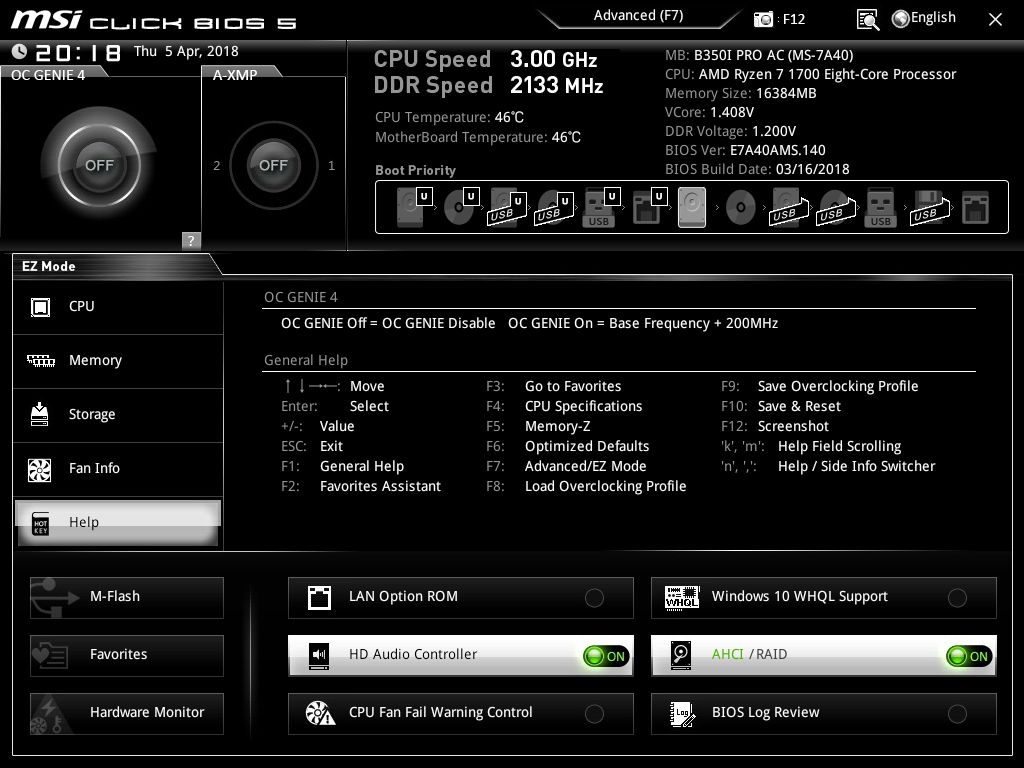

| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Локализация интерфейса на русский язык | Есть |
| Функциональность BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
Версия BIOS – 1.40 (прошита в плату представительством компании MSI).
Используемый тестовый стенд собирался из следующих комплектующих:
В штатном режиме работы в связке с AMD Ryzen 7 1700 под LinX AVX цепи питания процессора MSI B350I Pro AC без обдува прогреваются до приблизительно 74°C.
С разгоном все становится интереснее. Материнская плата обладает неплохим набором настроек BIOS: доступны множители ЦП и памяти, есть основные напряжения, настройки LLC. Однако, как это водится, дьявол кроется в деталях.
Первое, что обнаруживается – напряжение CPU Core Voltage ограничено значением 1.400 В. Второе – при повышении напряжения до 1.4 В системная плата тупо падает в троттлинг:
Причем это не похоже на перегрев цепей питания, ибо даже направленный на них обдув не устраняет данную проблему. Иначе говоря, налицо ограничение именно по току.
Зато с памятью все очень неплохо: без разгона процессора достигаются 3466 МГц с таймингами 16-18-18 (из дополнительных настроек при этом пришлось трогать только CLDO_VDDP – установить его равным 0.840 В, никаких подборов procODT, tRFC и прочего).
Однако при разгоне процессора данным результатом приходится жертвовать, откатываясь до 3333 МГц. Это помимо отключения у подопытного экземпляра Ryzen 7 1700 двух ядер.
Разгонять – только с обдувом цепей питания процессора, иначе их температура может уходить за сотню с лишним градусов Цельсия.
Следующий испытуемый на очереди – AMD Ryzen 3 2200G. С ним в штатном режиме цепи питания прогрелись до 56°C.
Эксперименты с разгоном завершились результатом в 3.8 ГГц по процессору при 1.30 В и 3200 МГц с таймингами 16-18-18 по памяти
При этом температура цепей питания (без их обдува) достигла отметки в 68°C.
Затем настал черед разгона графического ядра. Был достигнут результат в 1500 МГц (напряжение CPU NB/SoC – 1.15 В).
Однако при интенсивных нагрузках одновременно и на сам процессор, и на его графическое ядро нужно быть готовым к тому, что без обдува температура зашкалит:
Замерами пирометром фиксируется ~95°C, а программный мониторинг именно по фазам CPU NB/SoC (благо материнская плата MSI таковым оснащена) отмечает достижение 109°C.
Таким образом, обдув крайне рекомендуется. А это – младший Ryzen 3 2200G. Что будет твориться со старшим Ryzen 5 2400G в разгоне, остается лишь предполагать, но температуры будут еще выше.
Так что при подборе под данную материнскую плату системы охлаждения процессора, стоит смотреть не на «башенный» тип, а на тип «Top-Flow», где вентилятор расположен так, что проходящий через ребра радиатора поток воздуха будет «бить» в системную плату, «растекаясь» в стороны от процессорного разъема и тем самым обдувая цепи питания.
Неплохо. Я ожидал худшего. Да, материнская плата не в состоянии справиться с разгоном старших Ryzen, и инженеры MSI отдают себе в этом отчет, раз напряжение CPU Vcore специально лимитировано.
Однако стоит учесть, что перед нами компактная Mini-ITX-плата, которая не позиционируется как решение для предельного оверклокинга. Причем она не подбрасывает каких-либо неприятных сюрпризов: поведение адекватно, системная плата не «залипает», не уходит в цикл при неудачных настройках, есть даже программный мониторинг температур цепей питания процессора, причем раздельно для CPU VCore и CPU NB/SoC.
Придраться можно лишь к малому количеству разъемов для подключения вентиляторов (было бы их хотя бы три, а не два) и аудиотракту на древнем кодеке. Да и один порт USB Type C на задней интерфейсной панели тоже мог бы пригодиться. В остальном модель MSI не вызывает нареканий, нет даже избыточной светодиодной подсветки, которой в последнее время производители стали слишком уж увлекаться.
По итогам обзора материнская плата MSI B350I Pro AC получает награду:
