Год назад мы протестировали в лаборатории корпус Deepcool Dukase Liquid с предустановленной системой жидкостного охлаждения Captain 240 EX. Как вместе, так и по отдельности оба решения оставили хорошее впечатление.
Сегодня мы изучим очередную разработку китайской компании Deepcool со штатной СЖО – корпус Baronkase Liquid, анонсированный в конце прошлого года и рассчитанный на установку материнских плат форм-фактора ATX, micro-ATX и mini-ATX.
Но на этот раз за охлаждение отвечает Deepcool Captain 120 EX RGB. С ее старшей версией, оснащенной радиатором 240 мм – Captain 240 EX RGB – вы уже могли познакомиться в рамках отдельного обзора. Младшая модель использует идентичные компоненты, за исключением более скромного радиатора размером 120 мм. Насколько же эффективным окажется такое сочетание, выпущенное в линейке Gamer Storm?
Новинка Deepcool поставляется в простой коробке из гофрированного картона, на который нанесен двухцветный, черно-красный принт. Масса корпуса в упаковке составляет 11 кг, без нее – 10 кг. Размеры коробки – 497 х 282 х 506 мм. Легко заметить, что герой обзора достаточно тяжел, что объясняется вкладом системы жидкостного охлаждения. Для облегчения транспортировки на упаковке присутствуют вырезы.
Уже традиционно корпус облачен в полиэтиленовый мешок и зажат между двумя пенопластовыми фиксаторами.
Комплект поставки скрывается внутри картонной коробочки черного цвета. По отдельным пакетикам в нем разложены следующие компоненты:
В их число входит упорная крестовина, элементы крепления водоблока, наклейка Gamer Storm и тюбик с фирменной термопастой,…
… а также все необходимые винтики, двенадцать пластиковых стяжек и крепление для установки блока питания в передней части корпуса.
Дополнительно отметим руководство пользователя, которое выполнено в виде толстенькой книжечки формата А6 в альбомной ориентации о 42 страницах. Первые 22 страницы содержат инструкции на английском языке, а оставшиеся 20 дублируют содержание на китайском.
Инструкций на русском языке не предусмотрено. Приведем скан одного из разворотов:
Для любознательных читателей приложим ссылку на руководство пользователя на официальном сайте линейки Gamer Storm в формате PDF.
Начнем раздел стандартно – с фотографии Deepcool Baronkase Liquid для прессы.
Перед нами компактная «средняя башня» (Midi Tower), ее габариты – 423 х 215 х 470 (Ш x Г x В). Напомним, масса новинки – 10 кг.
На мой взгляд, выглядит корпус привлекательно. Отметим достаточно редкое исполнение в белом цвете (помимо него доступен и черный вариант), сплошную переднюю панель и боковую стенку, выполненную из закаленного стекла толщиной 4 мм.
Лицевая панель полностью металлическая и сплошная, за исключением вентиляционных отверстий по краям.
Передняя панель легко снимается, она выполнена из стали толщиной 1.2 мм и очень увесистая.
Со снятой панелью можно видеть вентиляционные отверстия, закрытые пылевым фильтром. Интересно, что возможность установки устройств 3.5" и 5.25" не предусмотрена.
Практически всю верхнюю грань занимают вентиляционные отверстия, закрытые сетчатым пылевым фильтром, который фиксируется при помощи магнитных полосок.
Заслуживает внимания металлический козырек, который, по замыслу производителя, должен выполнять функции ручки для переноски. Он крепится на четырех винтах и при желании его можно демонтировать.
Со снятым фильтром:
На верхней панели можно установить радиатор СЖО (120/240/140/280 мм) или два вентилятора 120 или 140 мм. В штатной поставке там предустановлен 120 мм радиатор СЖО.
Далее на очереди – пылевой фильтр:
Блок управления Deepcool Baronkase Liquid:
Слева направо: два разъема USB стандарта 3.0, гнезда наушников и микрофона, кнопки экстренной перезагрузки и питания. Кнопка экстренной перезагрузки достаточно крупная, чтобы ее можно было нажать без использования подручных средств.
Стоит посетовать на наличие всего двух разъемов USB. Наличие четырех разъемов в наши дни предпочтительнее и уже давно не кажется чем-то сверхъестественным.
Еще один небольшой блок управления размещен на левой стороне верхней панели. На нем находятся совсем маленькие кнопочки с коротким ходом, которые отвечают за изменение режима подсветки, ее отключение и скорость пульсации.
Боковая стенка корпуса полностью выполнена из тонированного закаленного стекла.
Задняя панель:
Сзади, напротив выреза под I/O-панель материнской платы, установлен вытяжной 120-миллиметровый вентилятор черного цвета, а под ним – пять заглушек слотов расширения.
Блок питания в Deepcool Baronkase Liquid можно установить двумя способами. При классическом варианте, когда БП размещается в нижней части, возможна установка плат только mini-ITX и micro-ATX. Помимо этого, производитель предусмотрел возможность установки блока питания в передней части корпуса, для чего в комплекте поставки идет специальная заглушка с удлинителем, представленная на снимке. В этом случае доступна установка материнских плат ATX.
На нижней панели можно отметить съемный пылевой фильтр, который закрывает вентиляционное отверстие. При установке блока питания в передней части здесь можно разместить два вентилятора 120 мм.
Ножки среднего размера. Они способны обеспечить достаточный приток воздуха и устойчивость.
Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства Deepcool Baronkase Liquid.
Основную часть внутреннего пространства Deepcool Baronkase Liquid занимает место для установки материнской платы. Видны белые силиконовые мембраны, которые установлены в отверстиях системы организации кабелей.
Заглушки слотов расширения не оборудованы системой безвинтового крепления, взамен нам предлагают отличные винты с накатанной головкой.
В передней части находятся салазки для твердотельных накопителей 2.5", которые надежно крепятся к шасси винтиком с накатанной головкой. Под ними размещен индикатор потока СЖО, снабженный светодиодной подсветкой. Когда система работает, поток жидкости вращает крыльчатку.
На месте материнской платы установлен пластиковый муляж, к которому крепится совмещенный с помпой водоблок, а в верхней части корпуса – радиатор СЖО.
Сзади мы видим корзину на два жестких диска формата 3.5". К самим салазкам претензий нет, они снабжены вибропоглощающими прокладками и надежно крепятся к шасси винтиками с накатанной головкой.
Проиллюстрируем оба типа салазок на отдельном снимке:
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

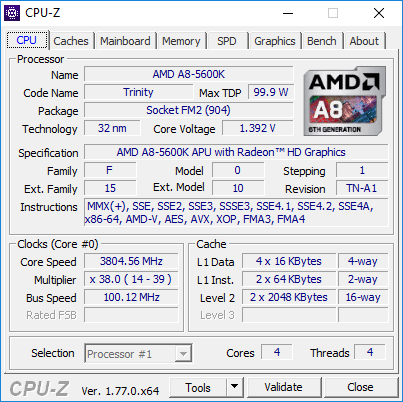

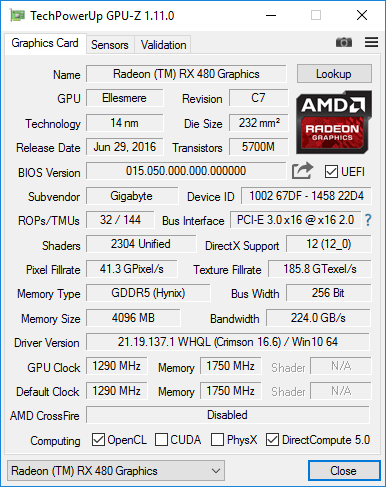

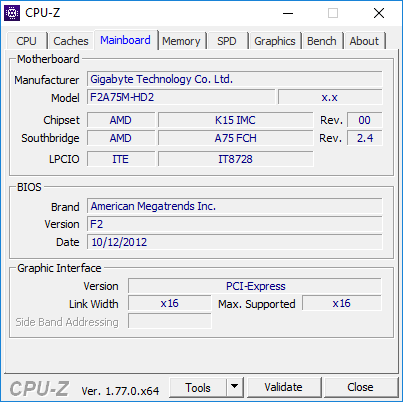

В корпусе Deepcool Baronkase Liquid собиралась следующая система:
Тестовая конфигурация, без сомнения, устаревшая. Но и с такими компонентами можно составить свое впечатление о новинке.
Системная плата в Deepcool Baronkase Liquid устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX. К сожалению, без отвертки тут не обойтись, болты с накатанной головкой не прилагаются.
Перед началом сборки на материнскую плату был установлен водоблок с использованием набора креплений из комплекта поставки, а уже затем сама материнская плата была установлена в корпус.
Несмотря на то, что салазки корзин простые и не оборудованы безвинтовым креплением, корзины показали себя хорошо. Накопители крепятся на винты, далее салазки с дисками легко задвигаются и надежно фиксируются в корзине, закрепляясь винтиком с накатанной головкой.
Как уже упоминалось, существует два варианта установки блока питания: классический (в нижней части корпуса) и альтернативный (в верхней части, с использованием комплектного удлинителя).
Мы решили попробовать альтернативный вариант. Для этого к блоку питания сначала подключается удлинитель, затем устанавливается оснастка, которую вы уже видели в разделе «Упаковка и комплектация», а затем БП фиксируется через отверстия на верхней панели в передней части корпуса. Этот процесс несколько сложнее, чем классический способ, но особых проблем не возникло.
На очереди карты расширения. Поскольку все слоты снабжены винтами с накатанной головкой, то установка прошла без каких-либо проблем. И теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Они легко прокладываются за поддоном, благо там достаточно места.
Лицевая сторона в плане аккуратности укладки кабелей выглядит неплохо:
Штатного хаба для вентиляторов нет, поэтому кабели кулеров и помпы приходится подключать к материнской плате.
В остальном замечаний нет. Все края корпуса хорошо завальцованы, все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и оставила положительное впечатление.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
В качестве встроенной системы жидкостного охлаждения выступает модель Deepcool Captain 120 EX. Ее компоненты почти аналогичны рассмотренной ранее версии Deepcool Captain 240 EX, подробный обзор которой можно прочитать на нашем сайте; отличия заключаются только в использовании меньшего радиатора и наличии индикатора потока.
Что касается стандартных возможностей, то производитель предусмотрел один вентилятор 120 мм для охлаждения околосокетного пространства. Дополнительно можно установить еще два 120 или один 140 мм на передней панели и пару вертушек 120 мм на нижней грани. Кроме того, на верхней панели можно установить радиатор СЖО до 280 мм.
Теперь самое время перейти к итогам тестирования.
Для наглядности используемые при тестировании Deepcool Baronkase Liquid программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.18.1.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Deepcool Baronkase Liquid оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор AMD A8-5600K работал на штатной частоте 3800 МГц. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

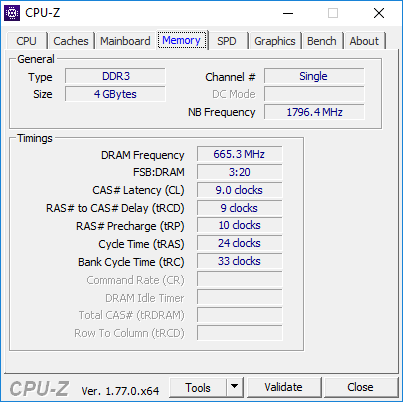

Оперативная память DDR3 работала на штатной частоте 666 МГц.

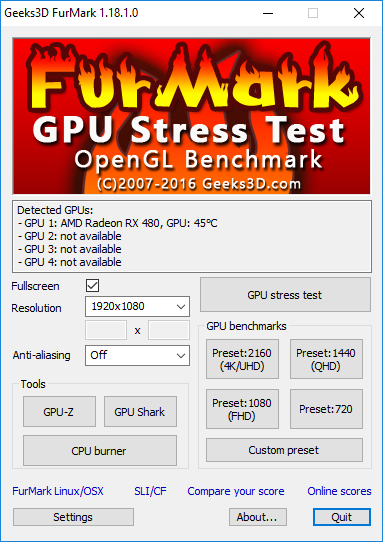

Для разогрева видеокарты использовалась утилита FurMark версии 1.18.1.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения видеокарты работала в штатном автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Deepcool Baronkase Liquid запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Шум собранной в новинке Deepcool системы при максимальной скорости вращения крыльчаток доходил до 45 дБ, это достаточно шумно. Конечно, хотелось бы возможность снизить обороты вентиляторов, но корпус не оборудован таким контроллером.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаЗато здесь система охлаждения Baronkase Liquid показала себя неплохо, отыграв три градуса у открытого стенда при охлаждении процессора. В случае видеокарты разницы с открытым стендом не выявилось.
Новый корпус Deepcool, входящий в серию Gamer Storm, произвел приятное впечатление. В первую очередь отметим строгий и выверенный дизайн, толстую качественную сталь и необычную опцию расположения блока питания. Благодаря возможности разместить БП в верхней части, пользователь может установить материнскую плату форм-фактора ATX в корпусе, размеры которого соответствуют системным блокам, предназначенным для плат micro-ATX.
В российской рознице цена Deepcool Baronkase Liquid стартует с отметки 8 500 рублей. Для модели такого качества со штатной системой жидкостного охлаждения Deepcool Captain 120 EX RGB, которая отличается от рассмотренной на нашем сайте версии DeepCool Captain 240 EX RGB радиатором 120 мм, стоимость можно считать оправданной.
Плюсы Deepcool Baronkase Liquid:
Минусы корпуса:
Выражаем благодарность:
| Модель | Deepcool Baronkase Liquid |
| Габариты, мм | 423 х 215 х 470 |
| Масса, кг | 10 |
| Накопители 5.25", шт. | – |
| Накопители 3.5", шт. | 2 внутренних |
| Накопители 2.5", шт. | 2 внутренних |
| Материнская плата | ATX, micro ATX, mini ITX |
| БП | ATX 12 В (опционально) |
| I/O | 2 x USB 3.0, 1 x HD Audio |
| Охлаждение лицевое | 2 x 120 мм или 140 мм вентилятор (опционально) |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение боковое | – |
| Охлаждение верхнее | Радиатор СЖО |
| Охлаждение нижнее | 2 х120 мм вентилятора (опционально) |
| Слоты расширения, шт. | 5 |
