Лаборатория продолжает тестирование нереференсных моделей GeForce GTX 1060. В нашем послужном списке более двух десятков изученных графических ускорителей, и он продолжает расширяться, благодаря стремлению производителей выпускать все новые модели на базе графического процессора GP106.
Однако даже на фоне огромного энтузиазма и анонсирования альтернативных версий есть компании, способные конкурировать по скорости выпуска лишь с собой. Одной из таких является Inno3D.
Благодаря нашему партнеру – компании Регард, нам удалось получить на тест видеокарту Inno3D GeForce GTX 1060 Compact. Ранее в лаборатории уже побывала модель с таким именем, но производитель выпустил еще одну версию. В данном материале мы условно добавим ей литеру «V2» в названии, дабы избежать путаницы.
Inno3D GeForce GTX 1060 Compact V2 в иерархии GeForce GTX 1060 относится к бюджетным решениям, которые оснащены упрощенными системами охлаждения. Несмотря на предварительные выводы, новинка оказалась с изюминкой и не только достигла уровня эффективности и производительности первой версии, но и кое-где превзошла ее. Как такое возможно? Об этом в нашем обзоре.
Полное название: Inno3D GeForce GTX 1060 6GB Compact, код производителя: N1060-6DDN-N5GM.
Inno3D GeForce GTX 1060 Compact V2 поставляется в фирменной черно-серой упаковке с щеголяющими зелеными вставками компании Nvidia. Помимо наименования и технических характеристик видеопамяти, на коробке отмечена комплектация модели.
К сожалению, более никакой интересной информации не приводится. К уже указанной выше производитель добавил лишь описание видеокарты на десяти языках и логотипы поддерживаемых операционных систем.
Комплект поставки моделей Inno3D мало когда отличался скромностью.
Вот и в данном случае с новинкой можно обнаружить руководство пользователя и вложенный диск с ПО, памятку с информацией и два ключа для продуктов 3DMark и VRMark.
Модель Inno3D GeForce GTX 1060 Compact V2 позаимствовала черный стиль предшественницы, за исключением переоформленного пластикового кожуха, лишенного декоративных металлических винтов. Изменилась и система охлаждения.
Теперь миниатюрная версия с индексом «V2» обходится алюминиевым радиатором без тепловых трубок, но с возросшими габаритами. Вентилятор также подрос: теперь это 100 мм вертушка, способная обдувать и «болванку», и зону подсистемы питания.
Длина видеокарты составляет 174 мм, ширина – 118 мм (за счет более крупного теплорассеивателя). Отметим, что на стикере даты производства стоит пометка «Январь 2018 года».

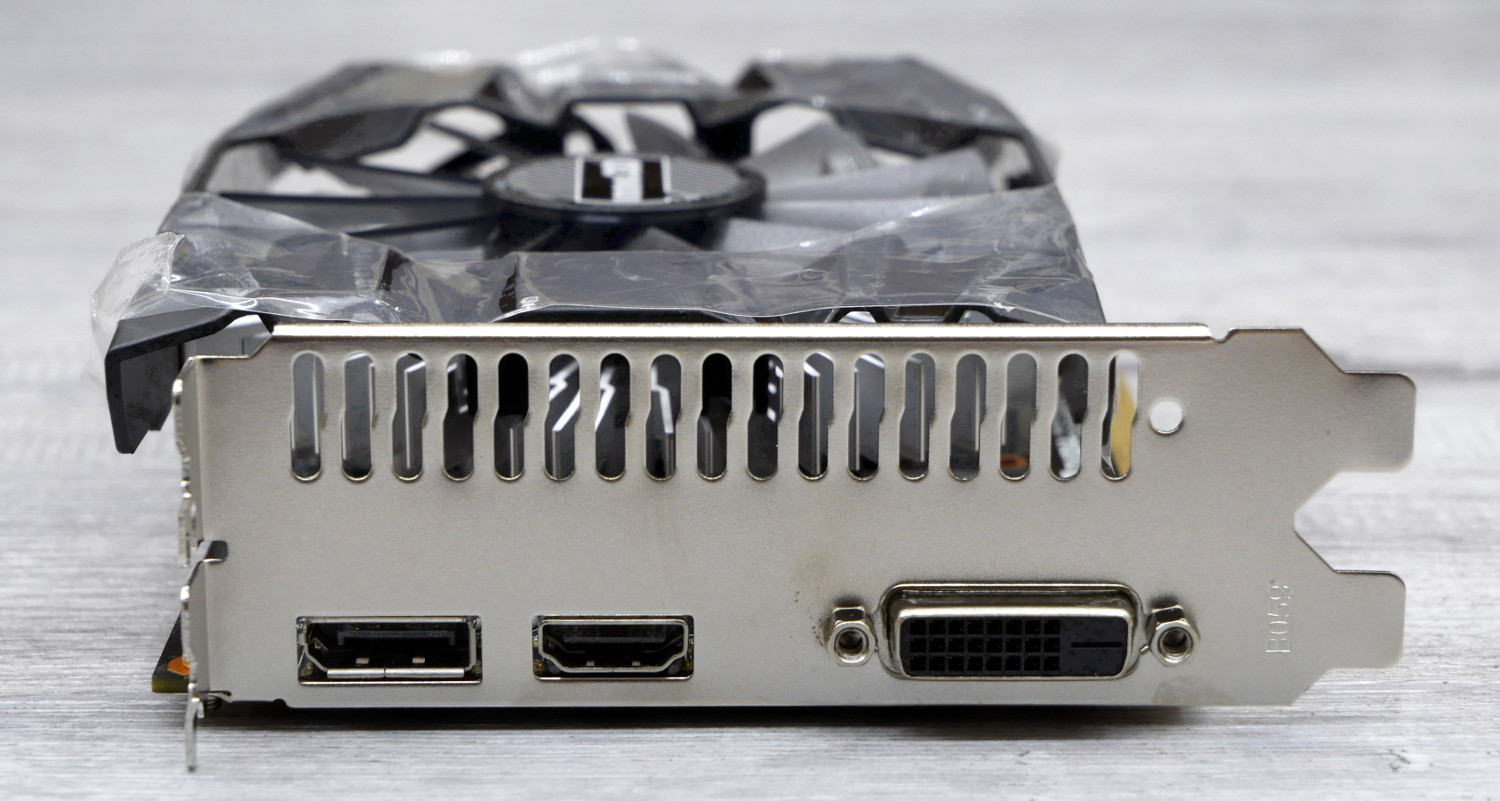

На интерфейсной панели разместилось всего три видеовыхода – по одному DVI-D, HDMI 2.0b и DisplayPort 1.4.

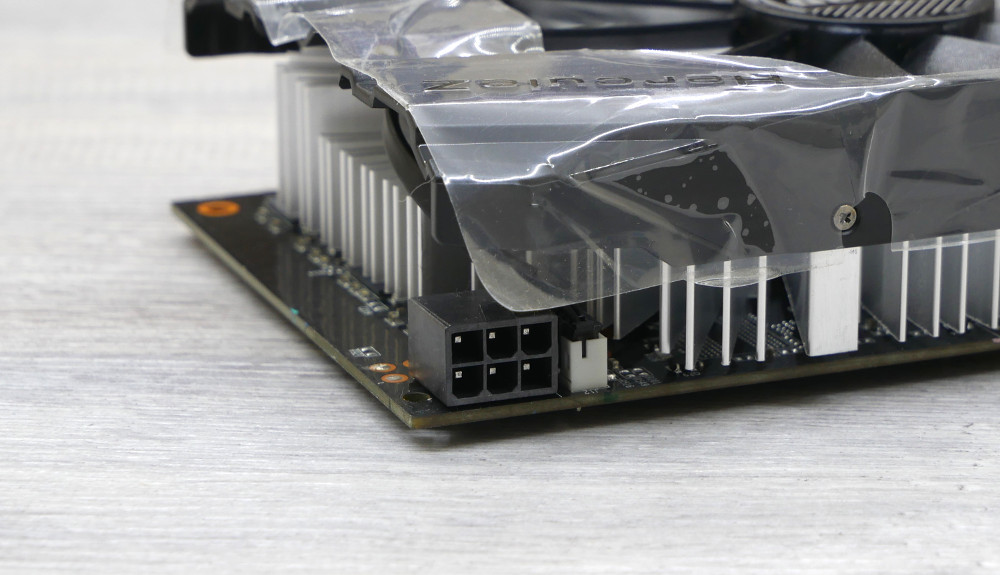

Для обеспечения дополнительного питания на печатной плате распаян коннектор 6 pin, энергопотребление составляет 120 Вт.
Система охлаждения новинки крепится четырьмя подпружиненными винтиками, без пломбы. В первую очередь можно отметить простоту конструкции, которая присуща бюджетным моделям после оптимизации производства: нечто подобное мы наблюдали на ранее протестированной модели Palit GeForce GTX 1060 StormX.
Охладитель представляет собой алюминиевый радиатор с расходящимися ребрами. В отличие от указанной выше видеокарты, на Inno3D GeForce GTX 1060 Compact стоит более массивная и тяжелая конструкция, которой больше симпатизируешь.
За активную часть отвечает вентилятор производства Colorful, модель CF-121-15S, с максимальной скоростью вращения 2300 об/мин. Подчеркнем увеличенный диаметр и насечки на лопастях.
Компания Inno3D использует печатные платы референсного дизайна Nvidia: у данного подхода есть свои плюсы и минусы. Что характерно, перед нами новая ревизия PCB, рассчитанная на производительные графические процессоры: этому служат две нераспаянные микросхемы видеопамяти и возможность усиления подсистемы питания дополнительными элементами и коннектором 8 pin (с повышением уровня TDP до 225 Вт).
Кажется, мне уже доводилось видеть подобную печатную плату, но найти альтернативную модель в Сети так и не удалось.
Сердцем героя обзора стал графический процессор GP106-400-A1, произведенный по 16 нм техпроцессу на 49-й неделе 2017 года (декабрь). Он включает 1280 шейдеров, 48 блоков растеризации и 80 текстурных блоков.
Общая формула подсистемы питания насчитывает четыре фазы: три фазы отведены на графический процессор, одна – на видеопамять.
Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung с маркировкой K4G80325FB-HC25.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
Тестирование видеокарты Inno3D GeForce GTX 1060 Compact V2 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Видеокарта Inno3D GeForce GTX 1060 Compact функционирует при штатных частотах – 1506 МГц по ядру и 2002 МГц по памяти. Ожидать иных значений в случае упрощенной модели не приходится, однако можно удивиться тому, что новинка поддерживает остановку вентилятора в простое.
Как и у предшественницы, алгоритм очень мягок: вертушка включается при достижении 57°C, а выключается только при 37-38°C; при этом обороты плавно снижаются во всем диапазоне, что сопровождается низким уровнем шума.
Были получены следующие результаты:
Приведем подробные характеристики микропрограммного обеспечения Inno3D GeForce GTX 1060 Compact.
Самое интересное выявляется в тестировании. Модель Inno3D прогревается до 75°C по графическому процессору и 85°C по подсистеме питания при скорости вращения 1900 об/мин и частоте ядра 1810 МГц. Более положительных результатов мы и не ожидали, но посмотрите: они повторили показатели предшественницы из материала «Мисс Минимализм».
Разработчики компенсировали отсутствие тепловых трубок увеличением радиатора и вентилятора, что, стоит признать, сработало. Да и по уровню шума придраться сложно: несмотря на показания шумомера, новинка создает более приятный акустический комфорт.
Повышение скорости вращения крыльчатки не улучшит результат, потому что верхняя планка оборотов вентилятора снижена до 2300 об/мин против классических 3000-3500 об/мин. С другой стороны, видеокарта будет тише аналогов.
Компенсировать нагрев и производительность можно снижением потребления, убавив Power Limit до 75%, а частоту ядра подняв на 120 МГц. В этом случае для GPU и VRM мы фиксируем соответственно 68°C и 73°C.
Как и говорилось выше, алгоритм работы вентилятора очень бережно относится к вашему слуху, не сбрасывая скорость вращения до нуля сразу же после завершения тестов, а плавно снижая обороты
Разгон Inno3D GeForce GTX 1060 Compact позволил увеличить быстродействие на 12%.
Температуры всех зон возросли на 3-4°C при +170/800 МГц.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, все показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
Если сравнить графики тестируемой модели и версии Inno3D GeForce GTX 1060 Compact Х1, то окажется, что у новинки больший запас по охлаждению и возможностям для снижения скорости вентилятора, что компенсируется чуть возросшим, но все еще комфортным для продолжительной работы и игр уровнем шума.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
С одной стороны, модель Inno3D GeForce GTX 1060 Compact V2 пришла на замену видеокарте Inno3D GeForce GTX 1060 Compact X1, с другой – последнюю все еще можно найти в магазине и приобрести. Так какой же версии отдать свое предпочтение?
Здесь стоит отметить, что у нового графического решения нет жизненно важных изменений и улучшений; на мой взгляд, это скорее переосмысление бюджетного варианта со всеми вытекающими. Однако лично у меня новая видеокарта вызывает больше симпатий, на что влияет несколько факторов.
Во-первых, это стоимость. Если изучить ассортимент GeForce GTX 1060 и доступность, то новинку проще приобрести, а ее ценник меньше, чем у заменяемой модели. Во-вторых, эффективность системы охлаждения. Можно говорить об относительном паритете, но более крупный вентилятор прямым обдувом остужает силовые элементы. Данный факт позволяет оставить небольшой запас для снижения скорости вращения крыльчатки, что благотворно отразится на уровне шума.
В остальном перед нами очередная недорогая видеокарта с приемлемыми показателями и неплохим ценником. И выводы, сделанные в прошлом обзоре, не изменились: Inno3D GeForce GTX 1060 Compact V2 – это незапоминающийся на фоне конкурентов продукт, который может привлечь внимание лишь стоимостью и доступностью. Модель не хватает звезд с неба, но свои обязанности выполняет на должном уровне.
