Столь долгожданное событие случилось: компания AMD после многолетнего застоя таки смогла выкатить новую процессорную микроархитектуру. Правда, абсолютным лидерством она похвастать не смогла, а потому компания пошла по обкатанному пути – наращиванию количества ядер. Чуть позднее нам представили вариацию платформы Ryzen для пользователей, которым нужно не просто много, а очень много ядер и потоков.
Эти HEDT-процессоры (High-End DeskTop Processors) потребовали новый процессорный разъем, получивший название Socket TR4, зато взамен, помимо собственно ядер, они предложили впечатляющую обвязку: одних только линий PCI-Express доступно 66 штук. Правда, по факту четыре линии используются для связи с микросхемой-хабом (набор системной логики AMD X399), а еще две обычно преобразованы в SATA. Но даже 60 линий PCIe 3.0 от CPU напрямую – это заметно больше, чем предлагают конкурирующие процессоры Intel в исполнении LGA 2066 (44 линии).
Неудивительно, что при таких возможностях материнские платы Socket TR4 представляют класс имиджевых богато оснащенных решений. Благодаря нашим партнерам – компаниям ASUS и Регардмы протестируем одну из таких моделей, которую, кстати говоря, рекомендует сама AMD – ASUS ROG Zenith Extreme. Она же попутно является самой дорогой системной платой под розничные процессоры AMD на сегодняшний день.
| Модель | ASUS ROG Zenith Extreme |
| Средневзвешенная цена*, руб. | 41 000 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | AMD Ryzen Threadripper В исполнении Socket TR4 |
| Набор системной логики | AMD X399 |
| Оперативная память | Поддержка памяти зависит от установленного процессора; 8 x DDR4 разъемов DIMM; Поддерживаемый объем памяти – до 128 Гбайт(небуферизованной, не-ECC); Поддержка четырехканального режима и Intel X.M.P. |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i211AT (10/100/1000 Мбит/с); 1 x Qualcomm Atheros QCA9500 (802.11ad, WiGig, до 4.6 Гбит/с), Bluetooth 4.1 |
| Слоты расширения | 2 слота PCI Express x16 3.0, физически как x16; 2 слота PCI-Express x16 3.0 физически как х8; 1 слот PCI-Express 2.0 х4; 1 слот PCI Express 2.0 x1 |
| Поддержка графических тандемов | AMD CrossFire (до 4 видеокарт); Nvidia SLI (до 4 видеокарт) |
| Дисковая подсистема | 6 х SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1; 2 х M.2 2242 / 2260 / 2280 / 22110 SATA 6 Гбит/с и PCIe 3.0 x4; 1 х M.2* 2242 / 2260 / 2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | 3 порта USB 3.1 Gen2 (Type A и Type C на задней панели платы, колодка Type C для подключения передней панели корпуса); 12 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов, 8 портов на задней панели платы); 2 порта USB 2.0 (разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX; 2 x 8-pin ATX 12V; 6 x SATA 6 Гбит/с; 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin); 4 разъема для подключения дополнительных вентиляторов; 2 колодки лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 1 колодка USB 2.0; 2 колодки USB 3.1 Gen1; 1 колодка USB 3.1 Gen2 Type C; 1 колодка TPM; Перемычка сброса настроек CMOS; 3 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 8 портов USB 3.1 Gen1; 2 порта USB 3.1 Gen2 (Type A и Type C); 2 сетевых порта RJ-45; 5 аудиоразъемов; 1 x SPDIF; Кнопки сброса настроек BIOS и вызова USB Flashback |
| Контроллер I/O | ITE IT86665E |
| BIOS | Одна несъемная микросхема флеш-памяти объемом 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 277 |
| Форм-фактор | eATX |
Поставляется плата в большой коробке с преобладанием в оформлении красного цвета. На удивление здесь нет столь привычных в топовом сегменте ни прозрачного окошка, ни ручки для переноски. Если без первого можно и обойтись, то вот второе было бы нелишним: мало того, что коробка примерно вдвое больше обычного для полноразмерных материнских плат, так и вес ее – тоже нескромный.
Сей выдающийся вес достигается не только благодаря самой материнской плате (хотя он тоже немаленький – порядка трех с половиной килограммов), но из-за обширнейшей комплектации, разобрать которую и понять, что к чему, человеку, даже более-менее понимающему в компьютерной технике, может оказаться непросто. Тут не только наклейки и прочая бумажная продукция, но и целый ряд вполне серьезных комплектующих.
Плата сопровождается двумя комплектами наклеек. Один, размещенный на листе чуть больше формата A4, нацелен на декоративную функцию – логотип Republic of Gamers (ROG) в различных вариациях и с дополнительными надписями. Второй, много меньше – комплект наклеек (и тоже с логотипом ROG) для маркировки кабелей SATA в собранном ПК.
Комплект из инструкции по эксплуатации, двух информационных буклетов по сборке, а также флеш-накопитель (не традиционный DVD!) с программным обеспечением. Попутно – купон с цифробуквенным кодом на двадцатипроцентную скидку в известном интернет-магазине «CableMod» на покупку различной атрибутики для украшения ПК.
10-гигабитный сетевой адаптер ASUS ROG Areion в виде карты расширения PCI-Express 3.0 x4 и инструкция к ней.
Шесть кабелей SATA (три с прямыми коннекторами, три - с одним прямым и одним угловым коннектором), три крепежных винта со стойками для установки карт расширения форм-фактора M.2, специальная плата-адаптер ASUS ROG DIMM.2, комплект крепежных винтов и металлическая рамка для фиксации на этой плате вентилятора охлаждения.
Специальная карта ASUS Extension Fan для подключения трех дополнительных вентиляторов, кабель для подключения ее к материнской плате, инструкция к этой карте, комплект из трех независимых термопар.
Г-образная планка-упор для дополнительной фиксации видеокарты, Q-connector для удобного подключения проводов лицевой панели корпуса системного блока (светодиоды индикации работы, кнопки включения и перезагрузки), два кабеля для подключения светодиодной подсветки, дополнительный комплект крепежных винтов, рельефная декоративная наклейка с логотипом ROG для лицевой панели корпуса системного блока, три жестких мостика Nvidia SLI для объединения двух, трех и четырех видеокарт.
Две Wi-Fi-антенны:
В комплектации платы из всего ожидаемого пользователь не обнаружит лишь заглушку для задней интерфейсной панели корпуса системного блока, но это лишь потому что на ASUS ROG Zenith Extreme эта планка является изначально установленным в заводских условиях конструктивным элементом.
В первую очередь нужно подчеркнуть, что героиня нашего сегодняшнего материала (как и другие платы ASUS ROG) выполнена не в привычном форм-факторе ATX, а Extended ATX: высота платы та же, а ширина – на три сантиметра больше. Этот нюанс следует учитывать при выборе корпуса.
ASUS ROG Zenith Extreme выполнена в строгом стиле, сочетающим красный и серый цвета, здесь нет крикливых рисунков и яркой «попугайной» расцветки.
Тыльная сторона платы отчасти закрыта металлической пластиной.
Под этой металлической пластиной скрывается часть декоративной подсветки
Да, не смотря на строгий дизайн, от декоративной RGB-подсветки ASUS не отказалась, но и здесь самый настоящий минимализм. Полоса не слишком яркой подсветки тянется вдоль всего правого края платы и ориентирована параллельно ее поверхности, еще одна небольшая светящаяся полоса – на пластиковом кожухе, закрывающим заднюю интерфейсную панель, также светится логотип ASUS ROG на радиаторе набора системной логики.
Также на плате имеется три работающих светодиода: в кнопках питания и перезагрузки, индикатор активности дисковой подсистемы около портов SATA. Отдельно – группа индикаторов занятости слотов PEG около разъема основного питания ATX (один слот – один диод, два – два и так далее).
По умолчанию при работающей системе декоративная подсветка светится красным, при выключенной, но не лишенной питания системе – в многоцветном режиме (только собственная подсветка материнской платы, подсветка, подключенная к разъемам на материнкой плате не светится).
Еще один светящийся на плате элемент – OLED-дисплей LiveDash, который заменяет традиционный индикатор POST-кодов. Единственная проблема – по впечатлениям, его показания не всегда совпадают с реальной ошибкой, на которой на самом деле остановилась плата в процессе запуска. На запущенной системе он отображает последний результат прохождения POST (конкретно – «Detect HDD»), но его можно перенастроить на вывод иной информации.
Из потенциальных эксплуатационных недостатков – данный дисплей может оказаться под радиатором особо массивной воздушной системы охлаждения. Хотя, учитывая уровень энергопотребления и тепловыделения процессоров AMD TR4 логичней использовать СЖО. В составе тестового стенда как раз и применялась СЖО, а потому проблемы с перекрытием видимости LiveDash просто не возникло.
Задняя интерфейсная панель также подсвечивается:
Кнопка сброса настроек BIOS, сетевой порт, аудиоразъемы (причем каждый – своим цветом).
Волен пользователь подключить и свою собственную подсветку, для чего на плате установлено три четырехконтактных разъема: один, рассчитанный на питание +12 В, у верхнего края платы над основной цепью питания процессора…
… и два на нижнем краю платы (один рассчитан на +5 В, второй - +12 В)
Система подсветки на материнской плате относится к технологии ASUS Aura. К сожалению, управление ею возможно только посредством Windows-приложения с аналогичным названием.
Приложение ASUS Aura открывает доступ к возможности изменения цвета и режимов работы подсветки, причем имеется возможность управления и подсветкой модулей оперативной памяти (если они поддерживают такую возможность, как, например, недавно протестированная DDR4-3000 ADATA XPG Spectrix D40).
На плате установлено три радиатора, один из которых спрятан от глаз пользователя. Используется только винтовое крепление.
Начнем с радиатора набора системной логики, который тоже не без сюрприза: он является разборным и скрывает собой посадочное место для карт расширения M.2 типоразмеров 2242, 2260 и 2280, в первую очередь – SSD-накопителей.
Верхняя крышка снимается после откручивания трех винтов, с тыльной ее стороны размещена термопрокладка для лучшего контакта с SSD, на саму плату под посадочным местом M.2 наклеен «кубик» из плотного материала, который препятствует прогибу платы расширения M.2 от давления, вызываемого термоинтерфейсом, а одно – и улучшает прижим к последнему. Одна беда: термоинтерфейс не просто мягкий, а выделяет некую жидкость – она может повредить этикетку на карте расширения M.2 и привести к потере гарантии на устройство. Другой нюанс – микросхеме набора системной логики свойственно нагреваться самой по себе, причем сильнее, нежели типичный контроллер в простое.
В первую очередь подразумевается, что в этом посадочном месте будет установлен SSD-накопитель. А потому для проверки эффективности радиатора им и воспользуется. В качестве «подопытного кролика» был взят SSD Samsung 950 Pro объемом 512 Гбайт – быстрый и довольно горячий накопитель. Его типичная температура в простое на открытом стенде – порядка 36°C. В нашем же случае его температура в простое составила 46°C.
Ужесточим условия теста, загрузив видеокарту. Логика проста: видеокарта верхнего уровня – устройство, как правило, немалых размеров и на ASUS ROG Zenith Extreme ее хвостовая часть оказывается аккурат над радиатором набора системной логики. Что получится, если мы запустим нагрузку на видеокарте (игру, майнинг и.д.)? На тестовой GTX1080 был запущен тест FurMark и через несколько минут температура накопителя выросла до 50°C (сама видеокарта прогрелась до 68°C).
Эффект налицо. Логично, что при использовании более горячей видеокарты (и уж тем более нескольких) температура может быть еще выше. Это при том, что накопитель пока что сам по себе находится в состоянии покоя. Теперь запустим копирование 64 Гбайт в виде крупных файлов.
Нагрев накопителя достиг 63°C. Температура немаленькая, но это ниже эксплуатации этого накопителя в «голом» виде, когда он с легкостью достигает отметки в 70°C. В общем, мы имеем довольно спорное решение: в простое температура выше за счет «подогрева» со стороны набора системной логики. А при запуске игры еще и видеокарта вносит свой вклад. А если их будет несколько… С другой стороны, без радиатора вовсе лучше тоже не будет, а при одной видеокарте нагрев накопителя все же ниже.
Два радиатора отвечают за отвод тепла от подсистемы питания процессора – преобразователя, формирующего напряжение CPU VCore (преобразователь CPU NB/SoC охлаждения лишен).
От установленного на силовых элементах радиатора отходит теплотрубка, скрывающаяся под пластиковым кожухом.
Если мы его снимем, то обнаружим там еще один радиатор, на котором установлен маленький вентилятор.
Он засасывает воздух через отверстия в кожухе, протягивает его через радиатор и выбрасывает в наружу через отверстия в задней интерфейсной панели, причем, расположение последних не является оптимальным – они находятся на уровне боковой кромки вентилятора, а не ниже – на пути воздуха. Впрочем, справедливости ради, нужды в этом вентиляторе практически не возникает даже во многих стресс-тестах и большую часть времени он не работает (зато в момент включения или перезапуска системы он включается и его становится очень даже слышно).
Второй радиатор никак не контактирует с элементной базой, его основание значительно приподнято над ними и лишено термоинтерфейса. Зато первый имеет упорную пластину, которая размещена с обратной стороны материнской платы и дополнительно оснащена своим термоинтерфейсом, накрывая силовые элементы, там размещенные.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
Видите четырехконтактный CHA_FAN1 для подключения вентилятора? А он есть!
Для подключения вентиляторов на плате установлено шесть разъемов.
Плата умеет управлять оборотами четырехконтактных (ШИМ) и трех контактных вентиляторов на всех разъемах. Разъем с пометкой «W_PUMP» в названии имеет увеличенный до 3 А предел по току и рассчитан на подключение не только вентиляторов, но и систем жидкостного охлаждения.
Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Тихий», «Стандартный», «Турбо») и один настраиваемый: различные уровни оборотов (от 20 до 100%) по достижению определенного настраиваемого по температуре порога (от 10° до 75°C). Для разъемов CHA_FAN1, CHA_FAN2 и HAMP_FAN, а также выносной карты ASUS Extension Fan можно выбирать источник значения температуры, в роли которого может выступать любой температурный датчик (процессор, материнская плата, подсистема питания процессора, набор системной логики, термопары).
Полной остановки испытуемых вентиляторов добиться не удалось (Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9). Мало того, управление трехконтактными вентиляторами происходит в весьма узких пределах около максимальных значений (например, ExeGate 9225M12B/UV3 со своих 2000 об/мин снижал скорость лишь до примерно 1600 об/мин, а BitFenix Spectre 120mm – с 1400 до 1100 об/мин).
Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.
Особняком стоит пятиконтактный разъем FAN_EXT. К нему посредством специального кабеля подключается специальная выносная плата ASUS Extension Fan (и кабель, и карта расширения присутствуют в комплекте платы). А уже к этой карте, которую можно зафиксировать отдельно в системном блоке, можно подключить до трех вентиляторов. Работа с ним абсолютно прозрачна для пользователя, хотя и вынесена в BIOS материнской платы в отдельный подраздел.

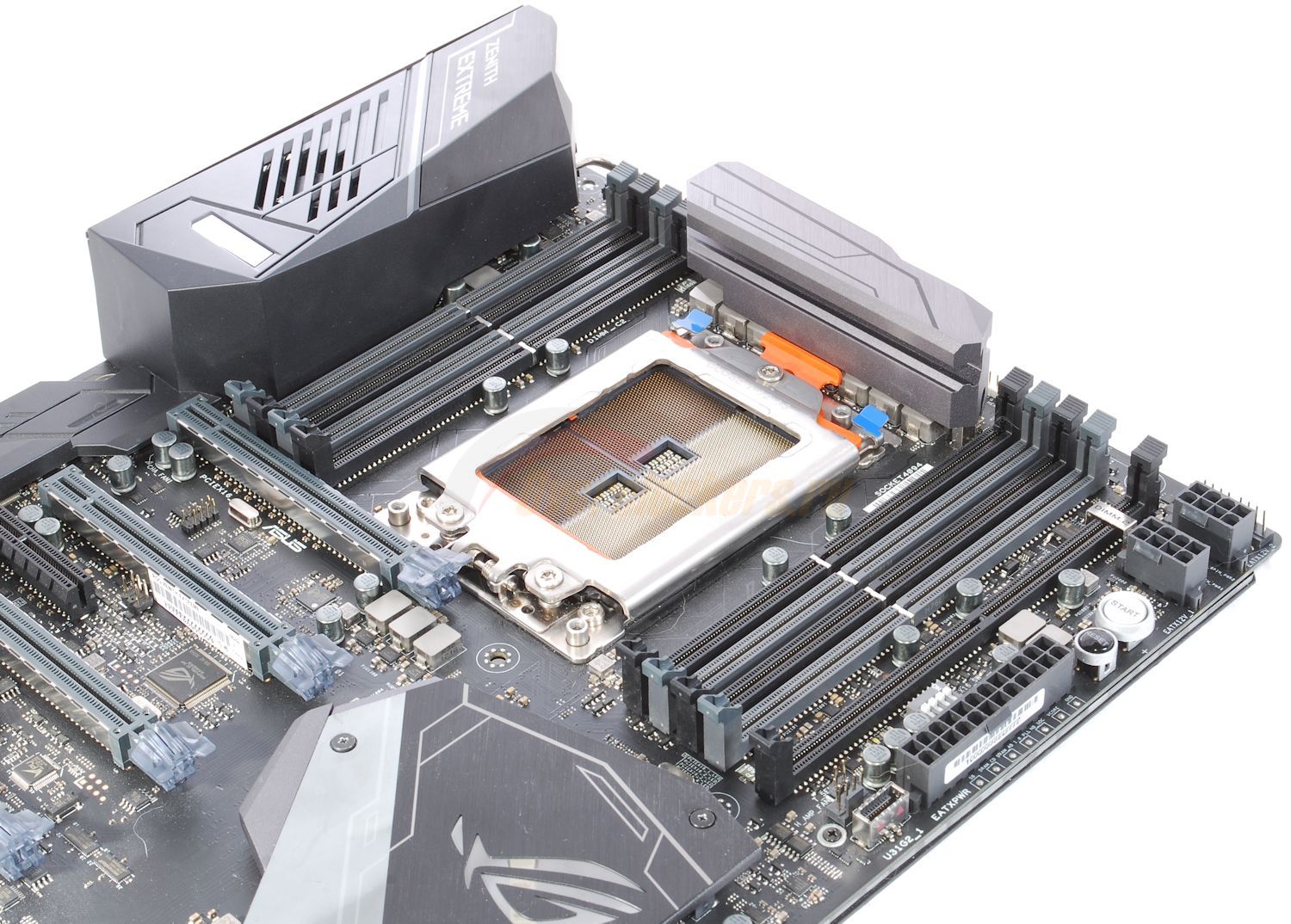

Процессоры в исполнении Socket TR4 не только архитектурно идентичны Socket AM4, схема их подсистемы питания также аналогична: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.
Однако на Socket TR4 свои нюансы все же имеются: немалый уровень энергопотребления процессора вкупе с тотальным дефицитом места из-за колоссальных размеров процессорного разъема и наличия восьми слотов памяти привели к «географическому» разделению преобразователей питания, формирующих указанные напряжения. В итоге первый (CPU VCore) остался над процессорным разъемом, второй (CPU NB/SoC) – на подавляющем числе материнских плат перемещен под процессорный разъем и лишен собственного теплоотвода.
ASUS ROG Zenith Extreme этому полностью соответствует – расположение преобразователей питания на ней именно такое:

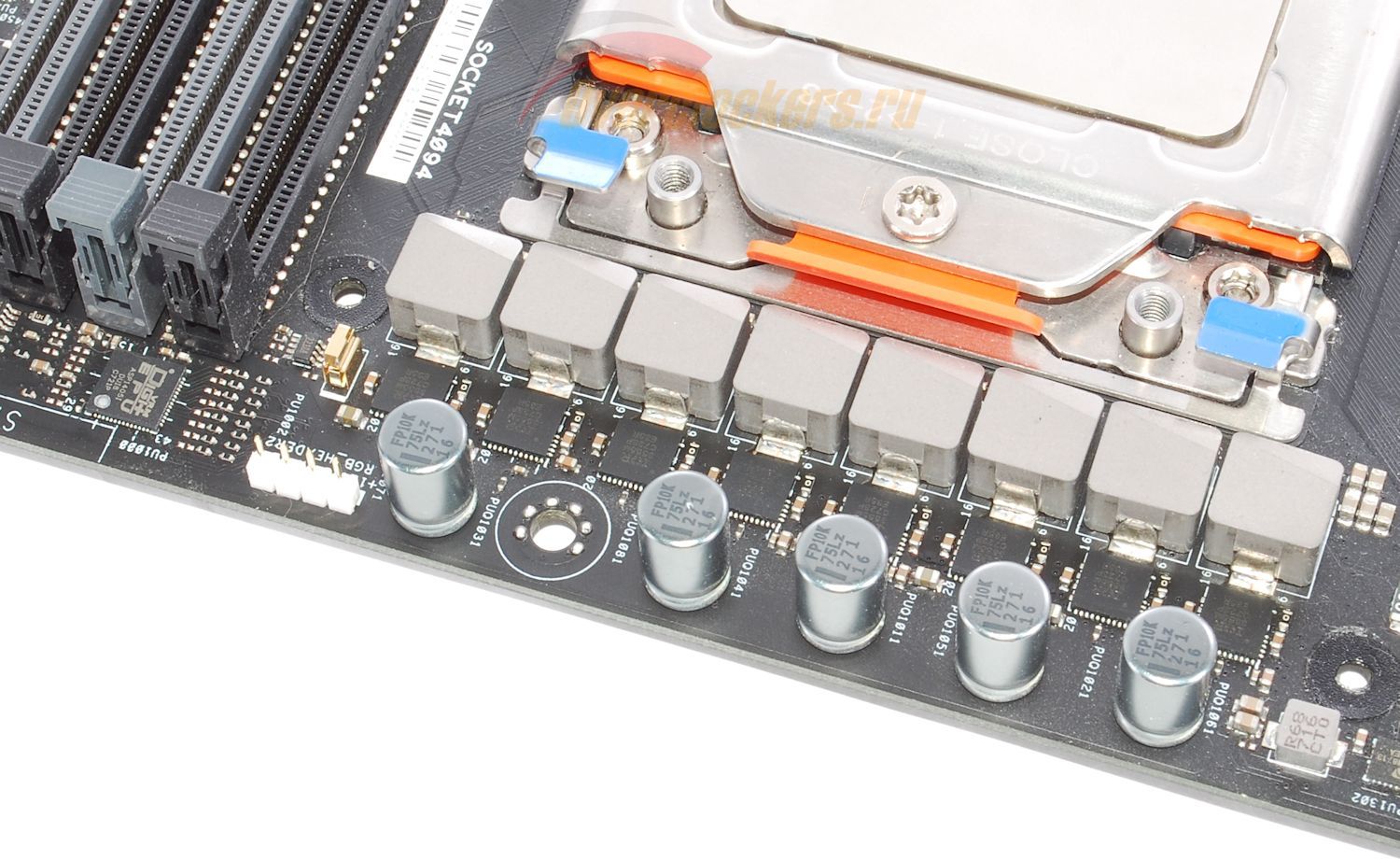

Восьмифазный преобразователь на базе International Rectifier (ныне торговая марка принадлежит Infineon) IR3555 под управлением перемаркированного (традиционно для ASUS) ШИМ-контроллера ASP1405 расположен над процессорным разъемом. Пиковая мощность преобразователя – до 480А.

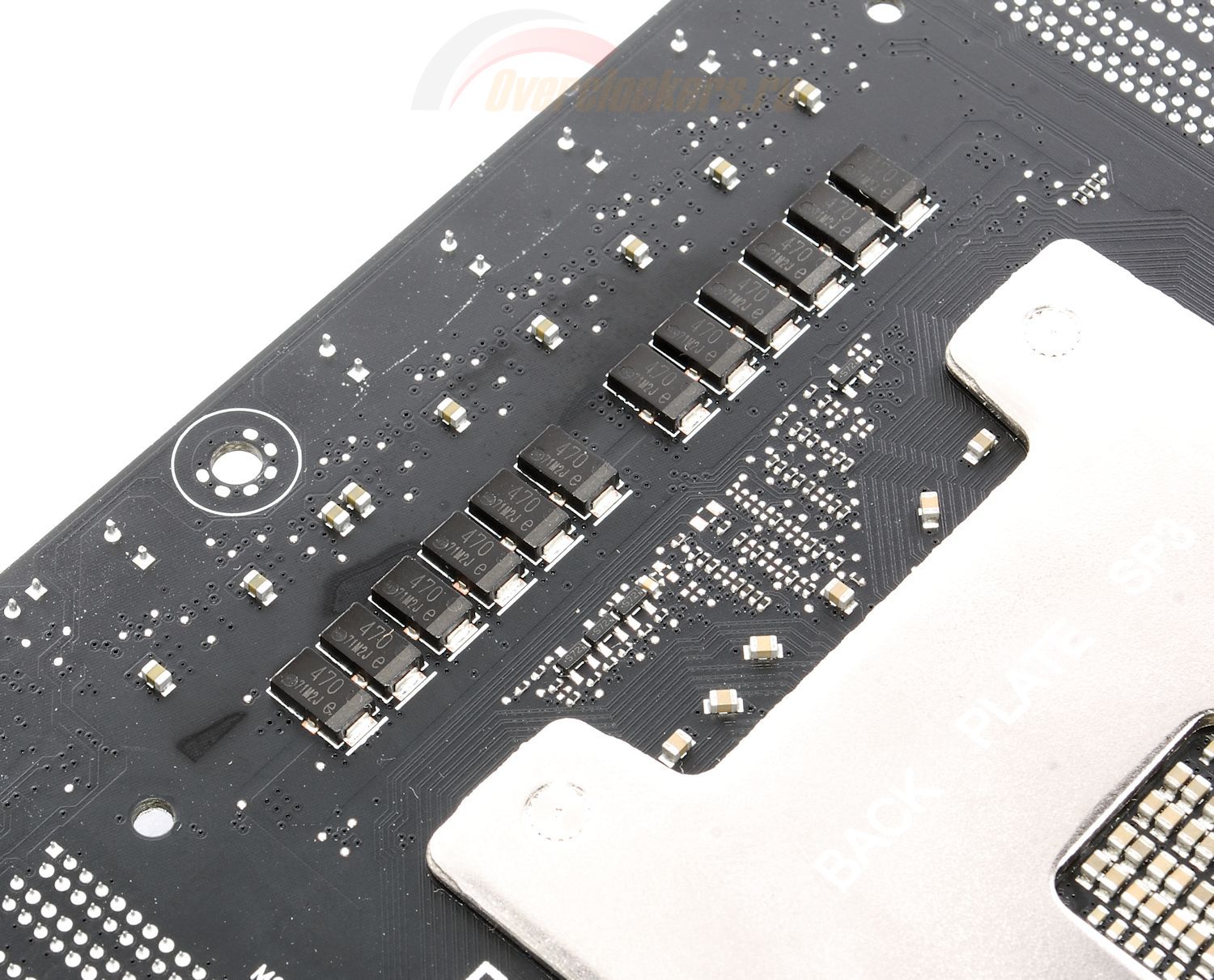

С тыльной стороны платы под защитной теплорассеивающей пластиной спрятаны 12 планарных конденсаторов емкостью 470 мкФ.

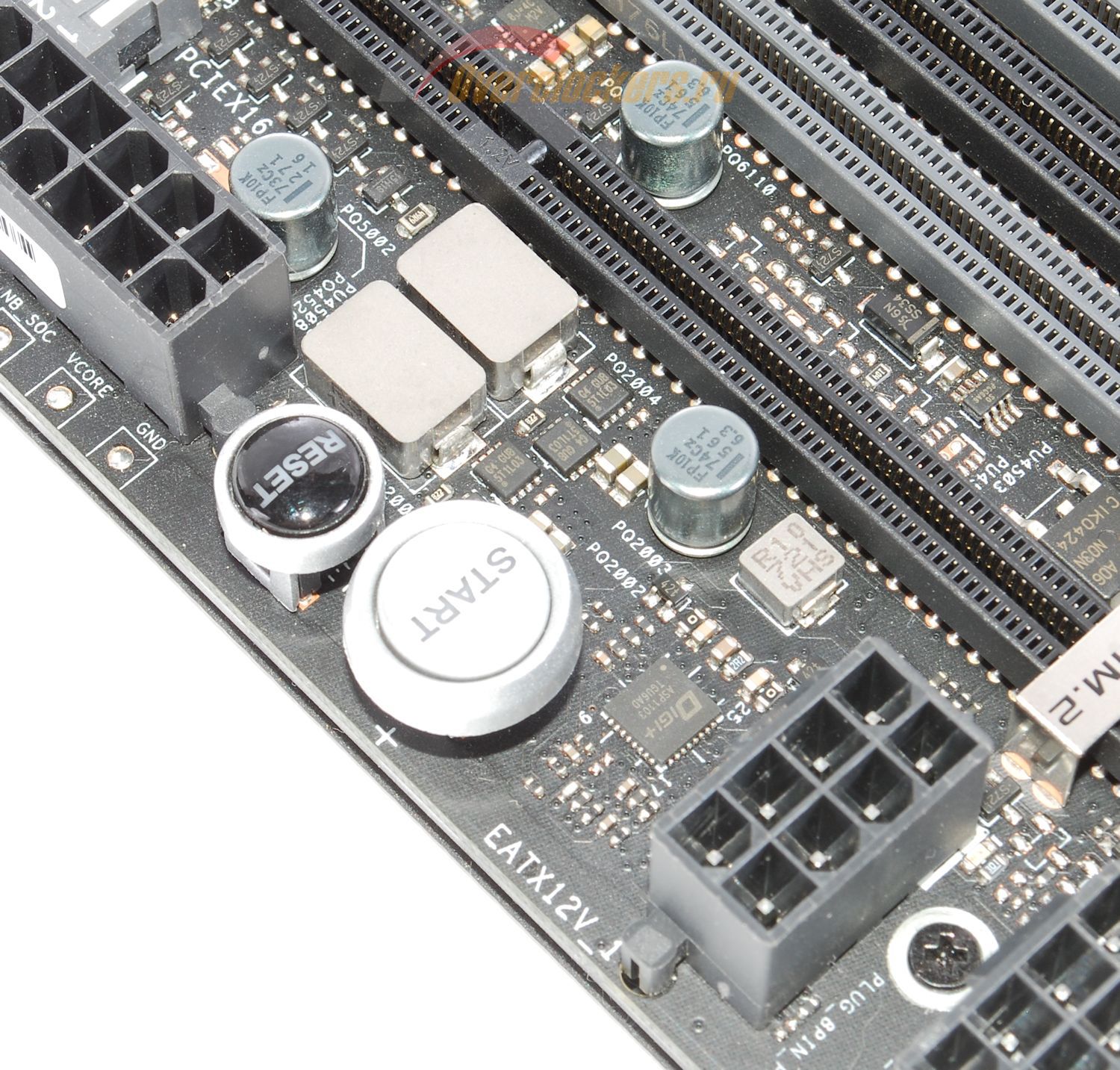

Под процессорным разъемом размещен трехфазный преобразователь CPU NB/SoC на базе Texas Instruments CSD97374M. Пиковая суммарная мощность – до 75 А.

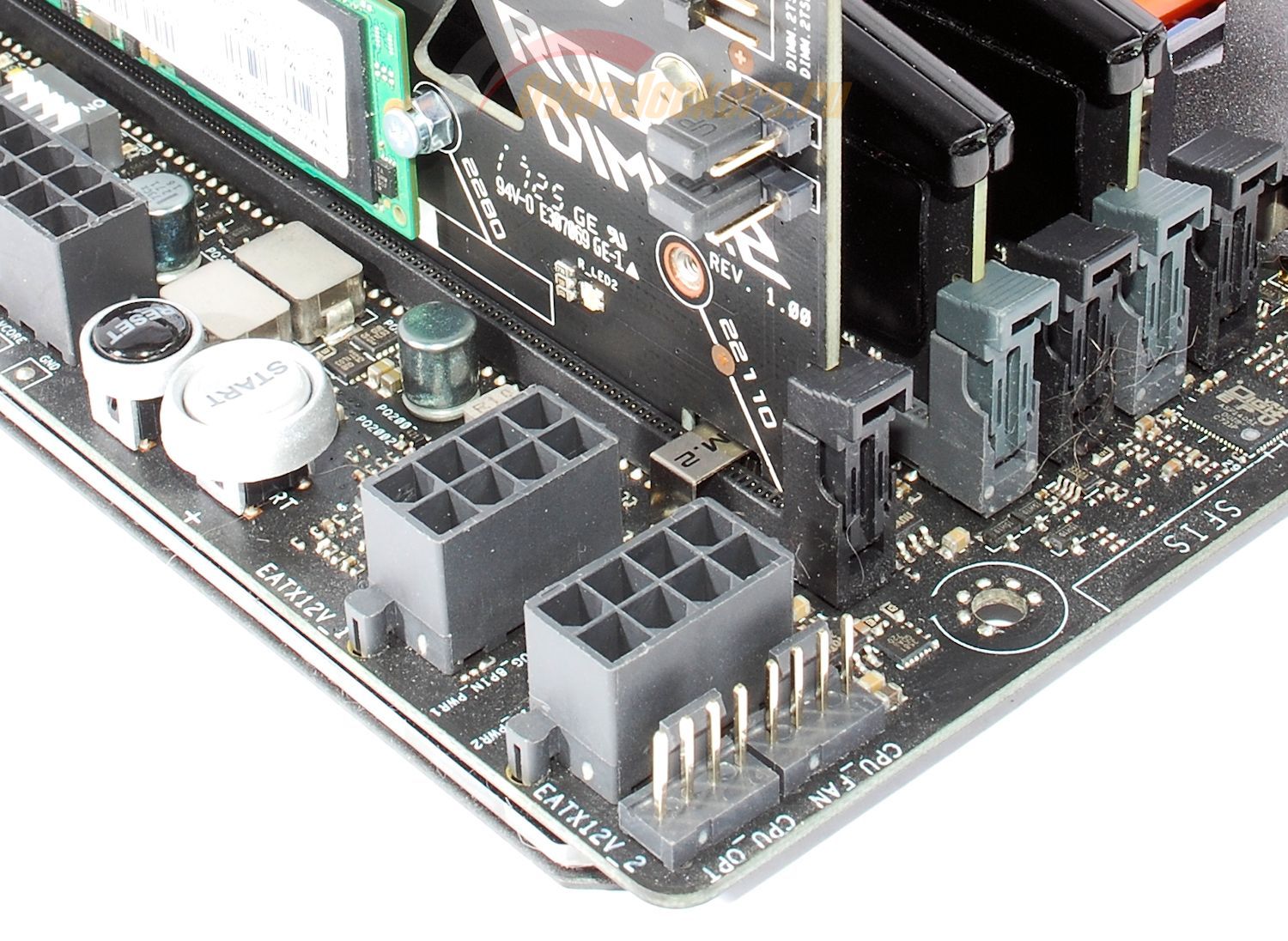

Исходные +12 В на преобразователь питания процессора поступают через два восьмиконтактных разъема ESP12V, причем на материнской плате реализован контроль их задействования: если подключить питание только к одному из двух ESP12V, в момент прохождения POST выдается предупреждение для пользователя.
Однако запуск на этом не прерывается – после некоторой задержки плата продолжает работу.
Питание памяти также раздельное (как, кстати, и на конкурирующем LGA2066) – группы из четырех слотов каждая питаются от отдельных идентичных двухфазных преобразователей, в основе которых лежит связка из Digi+ ASP1103 (также перемаркировка ASUS) и неких неопознанных 5T1L03.
На ASUS ROG Zenith Extreme установлено восемь слотов памяти DDR4, которые разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Использование пазов-защелок прямо продиктовано необходимостью: силовая пластина используемой в тестировании видеокарты PNY Nvidia GTX1080 при установке видеокарты в верхний PEG оказывается буквально в миллиметре от этих защелок.
В отличие от Intel, AMD не увлеклась выпуском процессоров различных типов в одном исполнении (LGA2066), а потому пользователю не придется задумываться: все восемь слотов памяти всегда рабочие.
ASUS заявляет о поддержке до 128 Гбайт памяти с частотой 2133, 2400 и 2666 МГц, а также в режиме разгона («OC», иначе «возможно, но не гарантируется») – 2800, 3200 и 3600 МГц. По факту в BIOS плате есть множители и для промежуточных значений (2933, 3066), и для более высоких значений (3866 и 4000). Все зависит от умений пользователя, используемой памяти и везения с конкретным экземпляром процессора (помним, что в сути TR4 – это сборка из кристаллов привычных Summit Ridge, просто отобранных по некоторым критериям, даже контроллер памяти не менялся, их просто два, соединенных по внутренней шине, а потому большинство характерных ограничений никуда не делось).
Просьба не удивляться, что на плате визуально наблюдается не восемь, а девять слотов DIMM, на самом деле одиночный отдельно отстоящий слот к DRAM не имеет никакого отношения, в его конструкции даже установлена специальная заглушка, препятствующая установке модулей памяти.
В этот слот вставляется специальный адаптер ASUS ROG DIMM.2, на котором в свою очередь размещаются два посадочных места для карт расширения M.2 типоразмеров 2242, 2260, 2280 и 22110 (PCIe 3.0 x4, SATA 6 Гбит/с).
При необходимости в комплекте платы имеется планка-кронштейн для закрепления вентилятора на адаптере. Работу адаптера мы рассмотрим ниже.
Под разъемом основного питания ATX расположено две колодки интерфейса USB. Сверху вниз сначала идет колодка USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), устройства для которой пока встречаются очень редко и обладают довольно неожиданной ценой. Например, двадцатидолларовая Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45. Второй идет ориентированная параллельно поверхности платы привычная колодка USB 3.1 Gen 2 на 20 контактов. Обе колодки USB реализованы силами платформы, дополнительные контроллеры здесь не используются.
Уже в правом нижнем углу платы размещены шесть SATA 6 Гбит/с и один U.2. Нюансов с построением дисковой подсистемы два:
По нижнему краю платы мы найдем (перечисление справа налево):
Правый край платы скрыт под пластиковым кожухом, который при желании можно снять, благо прикручивается он всего лишь несколькими винтами.
Аудиотракт построен на сочетании очень модных ныне «Hi-End-конденсаторов» Nichicon и аудиоконтроллера Realtek ALC1220. Вроде бы шаблонно, но ASUS внесла свои коррективы, которые выразились не только в переименовании аудиоконтроллера в S1220: установлен редко встречаемый на материнских платах ЦАП ESS Sabre 9018Q2C, обладающий низким коэффициентом нелинейных искажений.
А с тыльной стороны платы, в дополнение к встроенным в Realtek ALC1220 усилителям, дополнительно распаян двухканальный операционный усилитель Texas Instruments OPA2836ID.
Типично, с целью снижения уровня электромагнитных наводок от остальных элементов платы, аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев.
За задней интерфейсной панелью размещены сетевой гигабитный контроллер Intel i211AT, обеспеченный специальной фирменной защитой от попадания разрядов молнии и статических разрядов LANGuard, и контроллер USB ASMedia ASM3142.
Сетевые возможности ASUS ROG Zenith Extreme не ограничиваются одним лишь Intel i211-AT: в заднюю интерфейсную панель интегрирован трехдиапазонный беспроводной сетевой адаптер QCA9008-TBD1 на WiFi-контроллере Qualcomm Atheros QCA9500 с поддержкой нового стандарта 802.11ad (WiGig, скорость передачи данных - до 4.6 Гбит/с).
Попутно данный адаптер обеспечивает поддержку Bluetooth версии 4.1.
USB 2.0 и USB 3.1 Gen1 реализованы силами платформы AMD, а вот для работы портов USB 3.1 Gen2 инженеры ASUS разместили позади интерфейсной панели контроллер ASMedia ASM3142. Никаких драйверов для работы USB в среде Windows 10 не требуется, также все порты доступны и в BIOS.
Процессоры AMD TR4 несут в себе контроллеры PCIe с поддержкой 64 линий PCI-Express 3.0. 4 линии используются для подключения набора системной логики AMD X399, остальные 60 находятся в полном распоряжении проектировщиков материнских плат. Инженеры ASUS установили на плате четыре полноразмерных PEG, один PCIe 4 и один PCIe x1.
Все слоты, кроме шестого, работают в указанных режимах постоянно. Шестой слот при задействовании U.2 переключается из режима PCIe 3.0 x8 в режим PCIe 3.0 x4, с учетом того, что в рознице присутствует всего лишь один SSD с интерфейсом U.2, причем далеко не самый производительный (Intel 750), это представляет скорее академический интерес.
Все слоты PEG имеют специальную усиленную конструкцию ASUS SafeSlot, предотвращающую повреждение слотов при установке видеокарт с массивной системой охлаждения, обладающих большим весом (плюс не забываем про специальный кронштейн в комплекте материнской платы для особо критичных случаев).
Как мы уже отметили выше, на плате нет традиционного индикатора POST-кодов, инженеры ASUS заменили его OLED-дисплеем LiveDash, вмонтированным в пластиковый кожух задней интерфейсной панели материнской платы.
Как и в Socket AM4, процессоры Socket TR4 также несут в себе всю инициализирующую логику, соответственно, микросхема BIOS расположена поблизости от процессорного разъема – прямо под первым PEG.
Насколько мне известно, микросхемы флеш-памяти сборки GigaDevice относятся к низкой ценовой категории, обычно я встречаю их на бюджетных платах ASUS, тем более странно было встретить на рассматриваемой плате микросхему 25LB128CS1G объемом 128 Мбит этой компании. К тому же – одну, резервной микросхемы здесь нет. Сама по себе микросхема флеш-памяти BIOS несъемная (а ведь раньше микросхемы на платах ASUS были съемными), рядом с ней распаяна колодка для подключения программатора.
Но хотя бы имеется технология USB Flashback (о чем свидетельствует микросхема с маркировкой «BIOS AI1316-A0»), позволяющая производить восстановление, обновление или откат BIOS без установки процессора, памяти и видеокарты. Для этого необходимо разместить на USB-флешке файл с прошивкой (переименовав его в RE.CAP), вставить ее в соответствующий порт на задней интерфейсной панели и там же нажать кнопку активации технологии.
Внизу платы, ближе к правому углу размещен целый комплекс управляющих разъемов и элементов.
Разъем EXT_FAN нам уже известен. Переключатель RSVD является служебным, в инструкции его действие не описывается (на платах на Intel Z270, он, например, использовался при экстремальном охлаждении).
Перемычка LN2_MODE позволяет материнской плате работать при сверхнизких температурах (например, азотное охлаждение при оверклокинге). Переключатель SLOW_MODE заставляет систему работать с минимальными частотами (например, система не может полноценно загрузиться в разгоне, но при этом в этом же самом разгоне все-таки может проходить тесты). Нажатие кнопки RETRY_BUTTON перезапускает плату с предыдущими настройками BIOS. Разъемы W_OUT и W_IN в связке с разъемом W_Flow используются для систем жидкостного охлаждения. Колодка T-Sensor1 предназначен для подключения термопары.
У разъема основного питания ATX находятся еще элементы. Цепочка светодиодов BOOT (оранжевый), WGA (белый), DRAM (зеленый) и CPU (красный) также в некоторой заменяет индикатор POST-кодов – указанные светодиоды последовательно загораются и гаснут в процессе запуска системы.
Блок из четырех переключателей включает и выключает слоты PEG без необходимости извлекать из них установленные видеокарты, что полезно при сложных экспериментах в ходе тестов производительности и разгона. Светодиоды, расположенные вдоль него, сигнализируют о работе слотов PEG (если они заняты и включены).
И, наконец, вдоль самого края платы расположена цепочка контактных площадок, на которые выведены напряжения набора системной логики, обоих групп слотов памяти, 1.8 PLL, CPU NB/SoC, CPU VCore и «земля». К этим контактам прикладываются щупы мультиметра. Честно говоря, мне хотелось бы посмотреть в глаза инженерам, которые ТАК расположили эти контактные площадки. Удобства и так не слишком много (до сих пор вспоминаю решение другого производителя материнских плат, использовавшего специальные насадки, надевавшиеся на щупы и контактные штырьки на плате), так при подключенном кабеле питания ATX свобода доступа становится еще меньше.
Все? Нет, не все))
Еще на ASUS ROG Zenith Extreme незаметно под теплотрубок спрятан девятиконтактный разъем WB_Sensor для подключения водоблоков с расширенным внутренним мониторингом (таковые выпускает, например, Bitspower).
Под правой группой слотов оперативной памяти над микросхемой набора системной логики находим тактовый генератор ICS 9VRS4883BKLF
| Модель | ASUS ROG Zenith Extreme |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 0701 за 25 сентября 2017 года |
| BCLK | От 40 до 300 МГц с шагом 0.2 МГц |
| PCIe | Отсутствует |
| Оперативная память, МГц | Поддержка XMP; Множители для DDR4 от 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2800 / 2933 / 3066 / 3333 / 3466 / 3600 / 3733 / 3866 / 4000 |
| Множитель процессора CPU Core |
Фиксировано для всех ядер - от 23 до 63.75 с шагом 0.25; Turbo Boost; SMT |
| Напряжение CPU Core | - положительной или отрицательной надбавкой до 0.4500 В с шагом 0.00625 В; - фиксированное значение от 0.75 до 1.700 В с шагом 0.00625 В |
| Напряжение CPU NB/SoC | - положительной или отрицательной надбавкой до 0.79375 В с шагом 0.00625 В; - фиксированное значение от 0.75 до 1.500 В с шагом 0.00625 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, от Level 1 до Level 8 + частота работы VRM (от 300 до 1000 МГц с шагом 50 МГц) |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.155 В с шагом 0.005 В, слоты разбиты на две группы по 4 слота и для каждой напряжение задается отдельно (в разделе Extrenal Digi+ Power Control есть возможность задания VBoot) |
| Прочие напряжения | 1.05V SB; 1.8V PLL |
| Интерфейс BIOS | Графический, поддержка девяти языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB, в том числе NTFS) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32; Профили настроек BIOS: только USB и FAT16/32; Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – 0701.
Тестирование ASUS ROG Zenith Extreme проводилось на следующей конфигурации:
Процессор с легкостью осилил заветную психологическую отметку в 4 ГГц, для чего ему потребовалось подача 1.44 В (по показаниям мультиметра, в настройках – 1.375 В). При этом температура под довольно жестким стресс-тестом OCCT small data set 64bit оставалась в разумных рамках – в среднем, порядка 55°C с редкими всплесками до 64°C.
Напомню, что все процессоры TR4, представленные на сегодняшний день (1900X, 1920X и 1950X), относятся к семейству X, которому свойственно различие показаний датчиков Tdie и Tctl. Датчик Tctl (на который полагаются алгоритмы управления системами охлаждения процессоров на материнских платах) показывает температуру со сдвигом. Причем он увеличен в сравнении с Socket AM4 и составляет не 20, а 27 градусов. Настоящая температура процессора – Tdie.
Судя по показаниям пирометра, снятым с открытых участков в районе цепей питания процессора, температура находится в районе 70°C, а ведь мы разгоняем старший процессор семейства TR4.
При этом плата даже не включила обдув радиатора цепи питания:
Разгон памяти сразу внес коррективы в эту благостную картину.
Изначально мною не планировалось производить тесты материнских плат с четырехканальной памятью, а потому у меня в наличии есть только парные комплекты – два готовых «заводских» комплекта (на 3600 и 4000 МГц) и один, состоящий из двух OEM-модулей (способен разгоняться до 3333 МГц). Поэтому пришлось подойти к процессу весьма своеобразно.
Для начала был пущен в дело комплект 2 х 8 Гбайт G.Skill TridentZ DDR4-3600 на микросхемах Samsung B-die. Изначально имелся расчет на то, что удастся получить стабильные 3600 МГц – материнская плата высшего класса, кристаллы Ryzen лучшего качества. А в результате – 3466 МГц с таймингами 14-16-16-16-34-1T, что даже хуже, чем мне удалось добиваться от этого комплекта на Socket AM4.
Из положительных моментов – не потребовалось подстраивать второстепенные tRFC и ProcODT, что постоянно требовалось на Socket AM4.
Но двухканальный режим работы памяти на Socket TR4 – это несерьезно. Были объединены комплект G.Skill DDR4-4000 и OEM-модули Samsung DDR4-2133 (все объемом по 4 Гбайт), которые объединяет используемая DRAM - микросхемы Samsung E-die.
В процессе разгона такой связки систематически приходится сталкиваться с ситуацией, когда при неподходящих параметрах плата просто «залипает»: перезапуск по F10 и далее – работающая подсветка, помпа, вентиляторы и… далее ничего не происходит. При этом на дисплее LiveDash непрерывно прокручивается сообщение «Code: 1F. Detected Memory». Выключение и повторное включение системы – тот же результат. Вывести плату из этого состояния можно лишь нажав кнопку Safe_Boot – плата запускается с настройками по умолчанию и собственные настройки (они сохраняются в BIOS) можно откорректировать.
В конечном итоге все четыре модуля заработали на частоте 3333 МГц с таймингами 16-18-18 (при этом напряжение на памяти пришлось поднять до 1.4 В – этого требуют OEM-модули, тогда как G.Skill способны работать и при 1.3 В).
После этого Prime95 был перезапущен в режиме Small FFT с целью посмотреть на итоговый нагрев процессора и цепей питания.
Первый показатель достиг 88°C, второй - 103°C. LinX прогрел систему слабее:
Замер пирометром области цепей питания процессора это в целом подтверждает:
Нужно заметить, что в простое плата умеет сбрасывать частоту и напряжение CPU VCore даже у разогнанного процессора:
Кстати, относительно напряжения CPU VCore: по умолчанию плата завышает его, причем программный мониторинг это не отображает. По умолчанию плата включила LLC Level 3, перебор остальных LLC показал, что напряжение завышается во всех этих режимах, например, при Level 8, на процессор поступает уже 1.51 В, а при Level 1 – 1.41 В, при том, что в настройках выставлено 1.375 В.
Мне очень хотелось собрать RAID-массив из NVMe SSD – нововведения, которое AMD сначала обещала, а потом и ввела в своих процессорах для Socket TR4. Однако у ASUS оказалось иное мнение на этот счет: последняя официально доступная версия BIOS – 0701, датируемая августом 2017 года.
За два месяца до релиза NVMe RAID, а сейчас на дворе и вовсе последние дни ноября – два месяца уже после релиза. Впрочем, не факт, что AMD сама понимает свои действия: на официальном сайте компании до сих пор в описании платформы говорится «NVMe RAID – Отсутствует».
Нет, в BIOS для слотов PCIe можно активировать некий «PCIe RAID Mode»:
Однако установленные через соответствующие переходники два Samsung SM961 128 Гбайт так и оставались отдельными накопителями, а установщик Windows 10 после подстановки официального драйвера AMD и вовсе переставал их видеть.
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578
Что предлагает новая платформа AMD? Производительные процессоры с огромным по меркам домашнего ПК количеством ядер и потоков, 60 линий PCI-Express 3.0 прямо от ЦП, что подразумевает возможность практически забыть про различные переключатели и разветвители, восемь слотов четырехканальной памяти, 12 портов SATA, 14 разъемов USB 3.1 Gen1.
Инженеры ASUS реализовали все по части PCI-Express и USB, а вот SATA – лишь 9 из 12-ти возможных. Зато в остальном оснастили плату по максимуму. Установлен мощный преобразователь питания, способный выдержать любой процессор TR4 не только в штатном режиме, но и в хорошем разгоне, предусмотрены кнопки управления, средства диагностики и управления, средства аварийного восстановления BIOS, богатый на настройки BIOS. Есть возможность подключить почти десяток вентиляторов, термопары и продвинутую жидкостную систему охлаждения. Новинка рассчитана и на экстремальное охлаждение, вроде жидкого азота.
Традиционный гигабитный сетевой контроллер дополняется десятигигабитным контроллером, Wi-Fi нового стандарта 802.11ad и Bluetooth 4.1. К плате можно подключить сразу четыре PCIe SSD (три M.2 и один U.2), не заняв при этом ни одного слота расширения. К сожалению, не реализован NVMe RAID. Слоты расширения для видеокарт получили усиленную конструкцию. Дополняют модель декоративная подсветка и строгий основательный внешний вид.
Пока что это первая материнская плата для AMD Socket TR4, с которой я познакомился более-менее плотно, а не мельком. Поэтому ограничусь общим впечатлением: очень оснащенная плата с развитыми средствами разгона и тонкой настройки системы; у нее неплохое поведение в разгоне и достаточный для хорошего беспроблемного разгона преобразователь питания процессора. Да, дорого, но решения подобного уровня не могут стоить дешево.
По итогам обзора материнская плата ASUS ROG Zenith Extreme получает награду:
