В любом сегменте есть и свои топовые решения, и простые бюджетные продукты (даже если понятие «дешево» – это в сравнении с другими продуктами сегмента, а не в целом). Материнская плата Gigabyte X299 Aorus Gaming 3 это как раз такое решение, являющееся попутно самой младшей полноценной моделью в семействе плат Aorus Gaming. И благодаря нашим партнерам – компаниям Регард и Gigabyte, мы выясним ее возможности в паре с младшим Intel Skylake-X.
Расположенная ниже Gigabyte X299 Aorus Gaming (да простят меня в Gigabyte) – сугубо для страждущих заполучить сочетание шильдиков «LGA 2066» и «Aorus» в свою систему. В остальном будет разумнее выбирать из линейки Aorus под LGA 1151v2 (Intel Z370), где также два канала памяти и полноценная поддержка всех процессоров, в том числе шестиядерных. Да, все верно: Gigabyte X299 Aorus Gaming лишилась практически всей подсветки, части PEG (уцелевшие PEG остались без усиления конструкции) и четырех слотов памяти из восьми. И самое главное, она из всех процессоров в исполнении LGA 2066 поддерживает только два младших, у которых всего четыре ядра и двухканальный контроллер памяти.
Нужно заметить, что сама по себе рассматриваемая сегодня Gigabyte X299 Aorus Gaming 3 не является «минимальным разумным входным билетом» для платформы LGA 2066 у компании Gigabyte вообще: в ассортименте выпускаемых решений присутствуют еще две полноценные модели – Gigabyte X299 UD4 и Gigabyte X299 UD4 Pro.
У них нет ни громкого имени, ни подсветки (а зачем она нужна, если выбранный для сборки системный блок будет лишен прозрачных окон?), ни усиленных слотов PEG, меньше разъемов для подключения вентиляторов и прочего, зато и номинально они позиционируются как более доступные решения. Хотя по факту в московской рознице дешевле Gigabyte X299 Aorus Gaming 3 только Gigabyte X299 UD4, тогда как Gigabyte X299 UD4 Pro по цене уже пересекается с героиней нашего материала. Возможно, в дальнейшем удастся заполучить на тесты и Gigabyte X299 UD4.
Перед тем, как приступим к изучению материнской платы, отмечу, что тестируемый образец ранее побывал у других обозревателей и на демонстрационных стендах, а потому просьба отнестись с пониманием к возможным недоразумениям.
| Модель | Gigabyte X299 Aorus Gaming 3 |
| Цена* | От 18 250 рублей |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Intel Core i3, Core i5, Core i7, Core i9 В исполнении LGA 2066 |
| Набор системной логики | Intel X299 |
| Оперативная память | 8 x DDR4 разъемов DIMM Поддерживаемый объем памяти - до 128 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i211AT (10/100/1000 Мбит/с) |
| Слоты расширения | 2 слота PCI Express x16 3.0, физически как x16 1 слот PCI-Express x16 3.0 физически как х8 2 слота PCI-Express 3.0 х16, физически как х4 |
| Поддержка графических тандемов | AMD CrossFire (до трех видеокарт) Nvidia SLI (до трех видеокарт) |
| Дисковая подсистема | 8 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 1 х M.2 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы) 7 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и один Type C, 4 порта на задней панели платы) 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 6 разъемов для подключения дополнительных вентиляторов (6 х 4-pin) 1 разъем для подключения СЖО (4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 2 колодки USB 3.1 Gen1 для подключения 4 портов 1 колодка TPM перемычка сброса настроек CMOS 3 разъема для подключения светодиодной подсветки кнопка включения/выключения системы кнопка активации функции автоматического разгона |
| Разъемы и прочий функционал на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 2 порта USB 3.1 Gen2 6 портов USB 3.1 Gen1 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | ITE IT8686E |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
В роли упаковки выступает обыкновенная картонная коробка без каких-либо ручек, окошек и прочих украшений.
Коробка уже слегка пострадала в процессе перемещения между обозревателями, но содержимое вполне в сохранности и комплектация, в отличие от предыдущей Z70 Ultra Gaming вся в наличии:
Номинально плата имеет следующий комплект:
Материнская плата выполнена в черно-белом стиле с добавлением серебристого – в общем стиле Aorus.
Плата оснащена яркой декоративная светодиодной подсветкой, которая может изменять свой цвет. Но в сравнении с другими платами линейки Gigabyte Aorus подсветка сокращена, от всего богатства уцелели лишь светодиоды, украшающие первый и второй слоты PEG, радиаторы набора системной логики и подсистемы питания процессора, а также две цепи светодиодов с тыльной стороны платы под аудиотрактом. Также светится один светодиод около кнопки Power на нижнем крае платы, а при активации функции автоматического разгона загорается еще один около соответствующей кнопки.
Субъективно, у меня осталось впечатление, что подсветка менее яркая, чем у плат серии Gigabyte Aorus, что у меня бывали ранее. А та, что под радиатором подсистемы питания процессора – слабозаметная при установке массивной системы охлаждения процессора.
Количество разъемов для подключения внешней подсветки также стало меньше: один четырехконтактный разъем над радиатором подсистемы питания процессора
Еще два – в левом нижнем углу платы.
Один – четырехконтактный, другой – пятиконтактный, допускающий подключение подсветки, рассчитанной как на +5 В, так и на +12 В. Разъем LED_C1 скорее технический: к нему подключается не подсветка, а внешнее питание с напряжением +5 В, запускающее подсветку платы без необходимости полной сборки системы (демонстрационный стенд на выставке, витрине магазина и т.д.).
Управление подсветкой можно осуществлять из BIOS материнской платы.
А для тех, кто страшится BIOS, есть возможность управления и в среде операционной системы Windows, для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED.
На самой плате установлено два радиатора. Один установлен на микросхеме набора системной логики Intel X299.
Крепление осуществляется с помощью четырех подпружиненных винтов.
Второй радиатор установлен на подсистеме питания процессора.
Но винты лишены пружин.
Об эффективности теплоотвода мы еще поговорим ниже – при практическом тестировании.
Система крепления охлаждения процессора сохраняет обратную совместимость с предыдущим LGA 2011, при этом необходимо вписываться в следующие габариты:
В ходе тестов мною были опробованы сразу две системы охлаждения – Noctua NH-D14 и Thermalright Silver Arrow SB-E и со второй возникли проблемы: она установилась не просто впритык, а центральными ребрами «вошла в полноценный контакт» с силовой пластиной тыльной стороны видеокарты.
В принципе, это логично, учитывая, что и сам процессорный разъем немаленький, и еще смещен вниз из-за размещения над ним цепи питания процессора с разъемом EPS12V, да и саму СО Thermalright сложно назвать компактной, но с практической точки зрения приятного мало.
Вариантов в случае совсем уж серьезного конфликта видится два. Первым может быть перестановка видеокарты в третий по счету (сверху вниз) PEG, благо на него приходит ровно столько же линий PCIe 3.0, сколько и на первый PEG (подробней мы рассмотрим конфигурирование линий PCIe ниже, в соответствующем разделе). Второй – поворот радиатора системы охлаждения процессора на 90 градусов, если, конечно, ее крепление это допускает. Кстати говоря, этот момент был опробован при практическом тестировании, о чем я расскажу в соответствующем разделе.
Для подключения вентиляторов на плате установлено восемь четырехконтактных разъемов, два из которых – процессорные. Один разъем размещен в левом верхнем углу над цепями питания процессора и памяти, три разъема (в том числе, оба процессорных) размещены в правом верхнем углу, три – на нижнем краю платы, ближе к правому углу, один – у левого края платы за колодкой аудиоразъемов задней интерфейсной панели. Разъемы EC_TEMP1 (расположен в верхнем правом углу платы) и EC_TEMP2 (нижний край платы), предназначены для подключения внешних термопар.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S и регулировка уровня оборотов доступна и для трехконтактных, и четырехконтактных (ШИМ) вентиляторов. Все разъемы контролируются раздельно.
Разъемы с пометкой «PUMP» в названии (один в верхнем правом и один в нижнем правом углу платы) и разъем CPU-FAN_OPT рассчитаны на подключение помп систем жидкостного охлаждения – предельная сила тока на них составляет 3 ампера. При тестировании обнаружилась странная проблема: при подключении к разъему HPWR_FAN_PUMP любого вентилятора из цепи его питания начинал раздаваться очень заметный высокочастотный свист, возможно, это проблема конкретного экземпляра платы, а, возможно, разъем и в самом деле не рассчитан на слишком слабую нагрузку.
Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную. Вентиляторы, при соответствующей настройке, могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, при этом для четырехконтактных вентиляторов необходимо выбрать опцию «Voltage», а чтобы не появлялись предупреждения о неработающем вентиляторе, нужно отключить контроль за оборотами посредством параметра «*** FAN Stop»).
Почти для каждого из разъемов, можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате), EC_TEMP1 (внешняя термопара; почему-то только один, возможно, две термопары одновременно работать не будут, только одна – проверить нечем, в инструкции не к плате поясняется). Это не касается разъема CPU_FAN – на нем привязка возможна только для температуры процессора.
На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения (максимальное значение - +100 °C). Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.
Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется.
Архитектура подсистемы процессоров Intel в исполнении LGA 2066 довольно сложна. Вкратце: в процессоры интегрирован собственный преобразователь питания, требующий на входе от материнской платы подачи лишь одного напряжения VRIN величиной 1.8 В, которое затем преобразуется в нужные процессору напряжения, в т.ч. VCore для процессорных ядер, кэшей, кольцевого интерфейса и ряда других элементов. Однако формирование VCCIO и VCCSA все также так же осуществляется материнской платой.
На Gigabyte X299 Aorus Gaming 3 питание процессора построено по схеме 8+1+1 тремя раздельными преобразователями питания, в которых применяется продукция International Rectifier. Основной восьмифазный преобразователь питания процессора, построенный на транзисторных сборках (Dr.MOS) IR3556, работает под управлением ШИМ-контроллера IR35201. Подачу напряжений VCCIO и VCCSA обеспечивают однофазные преобразователи на транзисторных сборках International Rectifier IR3553 под управлением ШИМ-контроллера IR35204.
Питание памяти построено по двухфазной схеме, причем у каждой из групп из четырех слотов справа и слева платы по одному собственному такому преобразователю, каждый из которых управляется своим IR35204, а в каждой из фаз применено по одной транзисторной сборке IR3553.
Разъем дополнительного питания ATX расположен по верхнему краю платы так, что его защелка может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).
На материнской плате установлено восемь слотов памяти усиленной конструкции, которые разделены на две группы по четыре слота, размещенные справа и слева от процессорного разъема. Слоты оснащены классическими защелками с обеих сторон, эти защелки при открытии касаются силовой пластины установленной в тестовом стенде видеокарты GeForce GTX 1080, однако проблем с изъятием и установкой модулей памяти не возникает.
Работоспособность слотов зависит от типа установленного процессора, при эксплуатации самых младших Intel Core LGA 2066, обладающих всего двумя каналами памяти, рабочими будут лишь четыре слота – те, которые расположены слева от процессорного разъема (между ним и задней интерфейсной панелью).
Список поддерживаемых частот, приведенный на официальном сайте Gigabyte, содержит значения вплоть до 4400 МГц (а по факту в BIOS есть множители для частот вплоть до 5800 МГц), но все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает не гарантируемый режим (иначе говоря, «разгон»). Здесь Gigabyte ориентируется на спецификации Intel по минимальной их планке: для части процессоров LGA 2066 максимально заявлено 2400, а части – 2666 МГц.
Под разъемом основного питания ATX расположено две колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0).
Ниже, фактически уже в правом нижнем углу платы мы найдем колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt, и восемь разъемов SATA 6 Гбит/с.
Все они ориентированы параллельно плоскости платы (так называемые «лежачие» разъемы) и по факту обладателей массивных длинномерных видеокарт буду ожидать неприятный сюрприз.
При установке такой видеокарты в верхний PEG окажется затруднен доступ сразу к четырем SATA и если с обычными шлейфами как-то управиться можно, то при наличии защелок на разъемах будут сложности:
Установка же массивной видеокарты во второй основной PEG приведет к сильному ограничению доступа к двум нижним SATA:
И это еще не все. На плате есть посадочных места M.2. Верхнее рассчитано на типоразмеры 2242, 2260 и 2280. Нижнее – 2260, 2280 и 22110.
Мало того, при задействовании имеющихся на плате двух посадочных мест M.2 можно получить дополнительные впечатления: при задействовании ближнего к процессорному разъему посадочного места M2Q_32G отключится сразу (сюрприз!) четыре SATA из восьми.
Причем это как раз те четыре SATA (с номерами 4, 5, 6 и 7), которые не закрываются видеокартой, установленной в верхний PEG. Какая прелесть…
Как заверяет инструкция к материнской плате, нижнее посадочное место (маркировка M2P_32G) отключает только один разъем SATA 6 Гбит/с с номером 0 и лишь при установке M.2 SATA SSD, при M.2 PCIe SSD все разъемы SATA продолжают работать.
Ответственные за работу этой схемы микросхемы-переключатели ASMedia ASM1480 можно найти, сняв радиатор набора системной логики.

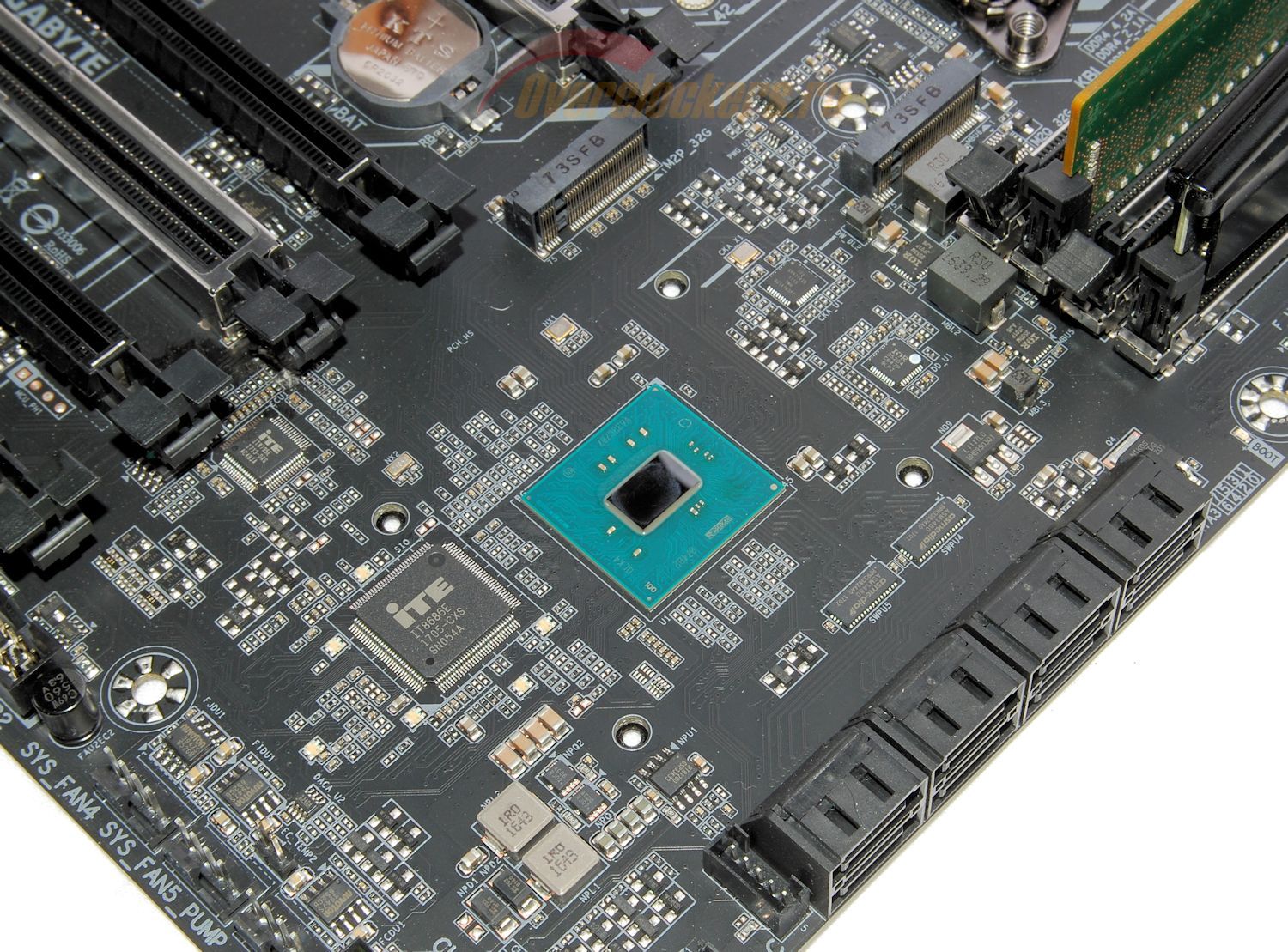

Как уже понятно, оба M.2 допускают установку SSD с интерфейсами и PCIe (NVMe/AHCI), и SATA. Кстати говоря, оба разъема можно объединить в RAID.
Путем использования комплекта SATA и PCIe SSD, а также адаптера M.2>SATA (нет в наличии M.2 SATA SSD), это было проверено на практике. Установка в верхнее посадочное место M.2 SSD PCIe действительно приводит к отключению четырех SATA 6 Гбит/с, а вот SATA SSD, подключенный через адаптер M.2>SATA, не заработал вовсе (соответственно, все четыре нижние SATA остались рабочими). Нижнее посадочное место – SATA SSD через адаптер M.2>SATA заработал и разъем SATA0 отключился, установка PCIe SSD не привела к отключению SATA – все разъемы остались рабочими. Вполне возможно, что инструкция к плате содержит ошибку (тем более, что соответствующей микросхемы-переключателя на плате и не наблюдается.
Так что при наличии в системе PCIe SSD и большого количества SATA-накопителей для установки второго M.2 PCIe SSD лучше обзавестись переходником PCIe x4 >> M.2. А про какую-либо карту расширения M.2 (например, WiFi-контроллер) лучше забыть и взять привычную карту расширения PCIe.

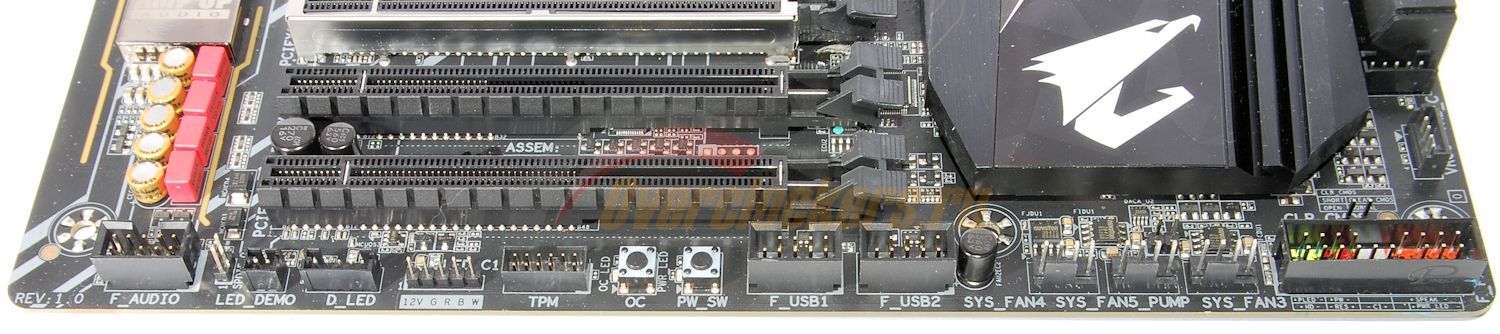

По нижнему краю платы мы обнаружим
Правый край платы не закрыт какими-либо кожухами.

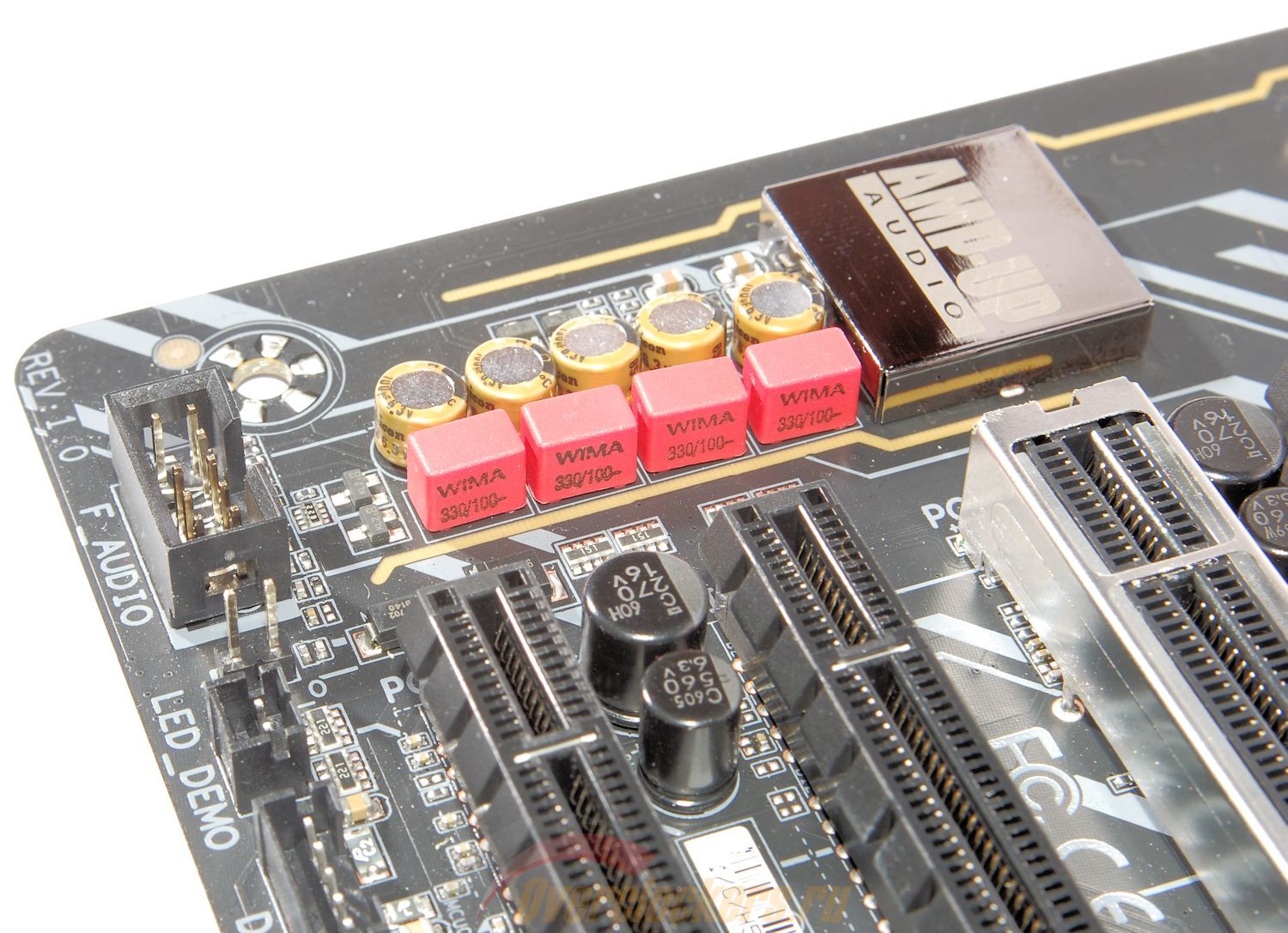

Аудиотракт, помимо крайне модных «Hi-End-конденсаторов» Nichicon и скрытого под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем), несет в своем составе четыре пленочных конденсатора WIMA.
Как заявляет сама Gigabyte, «конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему Aorus AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов». Аудиоразъемы на задней интерфейсной панели платы позолочены с той же целью.
Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.

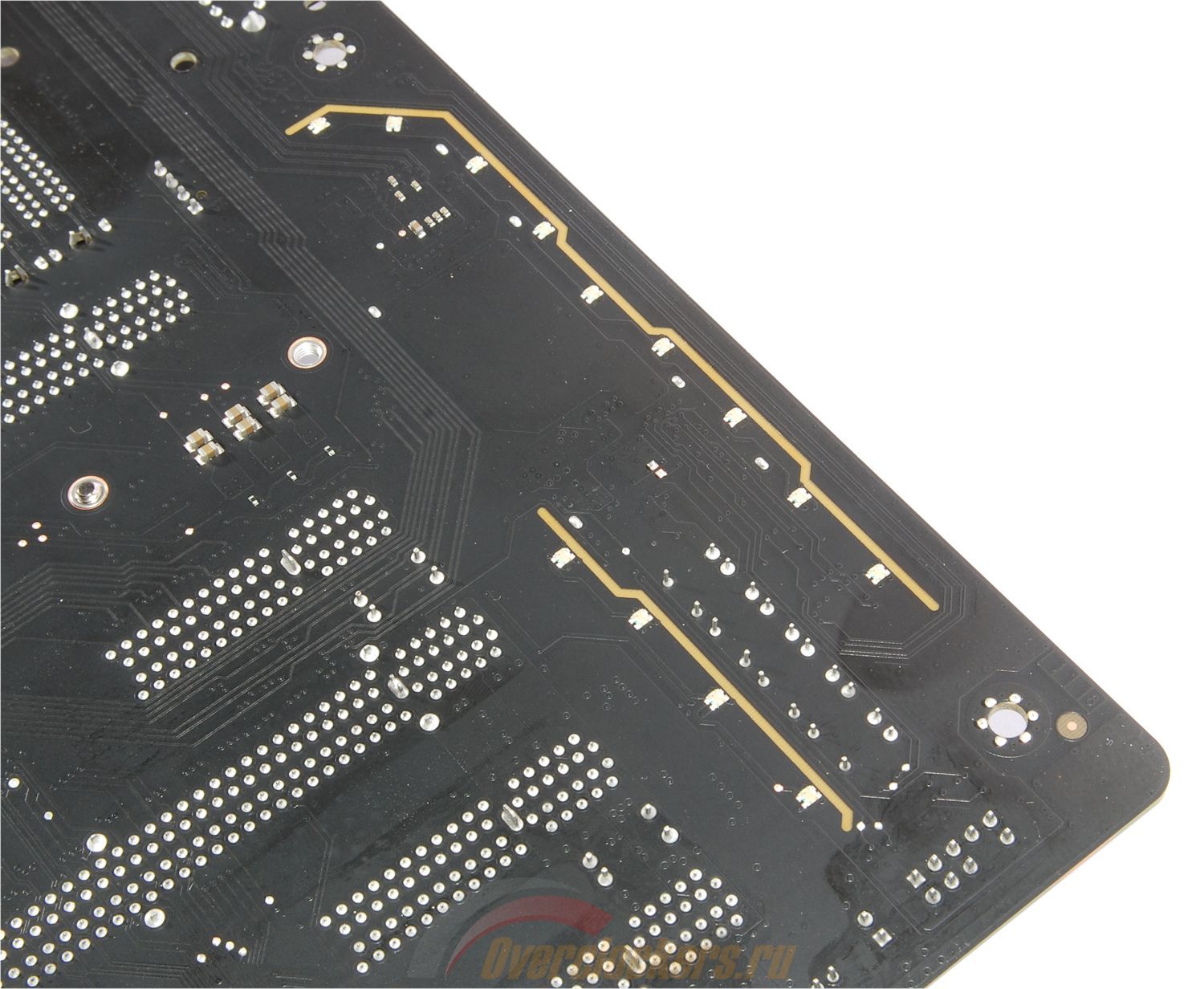

Вдоль участков «пустого» текстолита с тыльной стороны платы размещены две цепочки светодиодов.
Какой именно гигабитный сетевой контроллер используется, Gigabyte не уточняет, ограничиваясь лишь «Intel GBe LAN chip», а сам он вместе со всей сопутствующей элементной базой накрыт металлической крышкой с логотипом Intel Inside. Но можно лишь сказать, что AIDA64 он распознается как Intel I219-V
Задняя интерфейсная панель довольно бедна на различные интерфейсы, иные платы среднего (даже не высшего) уровня на Intel Z370 и то будут побогаче.
Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel X299 двумя линиями PCIe версии 3.0.
На плате установлено пять полноразмерных слотов PCI-Express, но картина очень сложна:
Первый и второй слоты PEG в целях усиления конструкции на случай установки видеокарт с особо тяжелой системой охлаждения оснащены металлическими кожухами со сквозной пайкой сквозь плату:
Это можно назвать первым актом пьесы. Теперь второй.
Для процессорного разъема LGA 2011 компания Intel выпускает три типа процессоров с разным количеством линий PCI-Express: 44, 28 и 16. И в зависимости от того, какого типа установленный процессор, отключаются или ограничиваются те или иные слоты – это штатно предусмотрено платформой Intel.
В инструкции к материнской плате Gigabyte X299 Aorus Gaming 3 этому посвящена целая страница:
При установке процессора с 44 линиями PCIe все слоты работают так, как описано выше. С процессором о 28 линиях PCIe третий PEG переключится в режим x8, а пятый PEG отключится, установка младшего Core с 16 линиями затронет и первый PEG, который станет работать в режиме x8, третий PEG станет и вовсе x4, а второй и пятый PEG будут отключены.
О M.2 уже рассказано вынужденно выше, остается лишь добавить, что они оба подключены к набору системной логики Intel X299.
Микросхемы флеш-памяти размещены на плате весьма необычно: они находятся не просто среди слотов PEG, а одна из них и вовсе практически целиком помещена прямо под слот, благо он не полноценный x16 и часть контактов не распаяна.
Традиционно для Gigabyte это две несъемных микросхемы MXIC (серия 25L) объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS.
Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, пользователь все равно сможет запустить плату. Правда, должен сохраняться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами самим пользователем компанией Gigabyte не предусмотрено, как нет и светоиндикации активной на данный момент микросхемы.
На данной материнской плате также имеется упрощенная замена POST-кодера в виде четырех диагностических светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе светодиоды полностью погашены), однако они не сгруппированы в одном месте, а разбросаны по всей плате.
CPU (процессор) и VGA – под процессорным разъемом (при установке массивной системы охлаждения процессора и видеокарты в первый PEG их практически не видно). DRAM (память) – в правом верхнем углу платы. BOOT (передача управления запуском системы загрузчику операционной системы на накопителе) – над разъемами SATA.
| Модель | Gigabyte X299 Aorus Gaming 3 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F6 от 14 сентября 2017 года |
| BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 800/ 1000/ 1066/ 1200/ 1333/ 1400/ 1600/ 1800/ 1866/ 2000/ 2133/ 2200/ 2400/ 2600/ 2666/ 2800/ 2933/ 3000/ 3200/ 3400/ 3466/ 3600/ 3733/ 3800/ 4000/ 4200/ 4266/ 4400/ 4533/ 4600/ 4800/ 5000/ 5266/ 5533/ 5800 Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 7 до 80 с шагом 1 Отключение ядер |
| Напряжение CPU Core | - сдвигом с шагом 0.001 В от -0.300 до +0.400 В - фиксированное значение от 0.500 до 1.700 В с шагом 0.001 В |
| Напряжение CPU Mesh | - сдвигом с шагом 0.001 В от -0.300 до +0.400 В - фиксированное значение от 0.500 до 1.700 В с шагом 0.001 В |
| Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.40000 В с шагом 0.05 В |
| Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.40000 В с шагом 0.05 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Normal, Standard, Low, Medium, High, Turbo, Extreme |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.005 В |
| Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, CPU VRIN Overvoltage |
| Интерфейс BIOS | Графический, поддержка восемнадцати языков локализации, в том числе русского |
| Функционал BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Произведено обновление до F6 (наиболее новой версии из официально доступных на момент тестирования).
Используемый тестовый стенд собирался из следующих комплектующих:
Буду откровенен: ранее LGA 2066 я практически не интересовался, ограничиваясь лишь теми слухами и фрагментами информации, что доходили до меня от других пользователей. Среди этого до меня добирались отрицательные отзывы в адрес плат Gigabyte, что они могут завышать напряжение на процессоре до значений порядка 1.20-1.25 В, вызывая перегрев и срабатывание тепловой защиты даже на штатных частотах, в т.ч. на самых младших четырехъядерных 7640X/7740X.
Этот момент я и решил проверить на практике, установив 7800X в штатный режим. Могу сказать, что данной проблемы с текущей версией BIOS F6 зафиксировать не удалось, на процессор выдается примерно 1.054 В и даже учитывая, что программный мониторинг напряжений может иметь погрешность, до опасных значений тут явно далеко.
Хотя температуру в почти 90 градусов и вправду идеальной не назовешь. И это с Thermalright Silver Arrow SB-E с двумя вентиляторами Thermalright TY-143, периодически раскручивающимися до предела. Но тут спрос не в последнюю очередь с Intel, которая для отвода тепла с кристалла процессора на крышку теплораспределителя вместо полноценного припоя использует термопасту, да и сам по себе Linpack довольно далек от реальной нагрузки.
Процессор смог заработать стабильно на частоте 4500 МГц при напряжении 1.15 В (при более высоких значениях частоты система падала в BSOD в первые минуты любого теста). А вот разгон памяти, откровенно говоря, разочаровал. Да, я изначально не был подготовлен к тесты LGA 2066 и в моих запасах нет идентичных модулей DDR4 в количестве четырех штук, а потому пришлось устанавливать сборный комплект из 2 х 4 Гбайт G.Skill Ripjaws V DDR4-4000 и 2 х 4 Гбайт OEM Samsung DDR4-2133.
Хотя технически эта память довольно близка – во всех четырех модулях используются микросхемы Samsung E-Die, а само модули являются одноранговыми.
По отдельности первый комплект мне удавалось запускать на частоте 3733 МГц (и тут скорее ограничивал процессор), а второй – 3333 МГц. Вместе все четыре модуля даже на AMD Ryzen прекрасно работают на 3066 МГц.
Но на конкретно тестируемой Gigabyte X299 Aorus Gaming 3 максимально стабильной рабочей частотой оказались только 2933 МГц. Причем тут пришлось отказаться от Thermalright Silver Arrow SB-E, ибо температуры были очень высоки даже при активных технологиях энергосбережения:
Замена системы охлаждения процессора на Noctua NH-D14 привела к неравномерному, но все же снижению температуры от двух до восьми градусов по пиковым значениям, а по средним значениям и вовсе на 10° по ядру 0 и на 11° по ядру 4.
Но что будет, если развернуть систему охлаждения на 90 градусов? При экспериментах с разгоном такой прием вполне практикуется: кристаллы многих процессоров по форме не квадратные, а прямоугольные и в зависимости от ориентации системы охлаждения может статься так, что в одном случае над кристаллом процессора будет проходить одна-две теплотрубки, а в другом – четыре или больше.
Кстати говоря, у Skylake и Kaby Lake в исполнении LGA 2066 отличается не только внутреннее строение («бутерброд» из разных по размеру печатных плат у Skylake), но и сама ориентация кристаллов разная: у первых кристалл вытянут справа налево (если ориентироваться по материнской плате), у вторых – сверху вниз.
Сказано – сделано: Noctua NH-D14 был развернут на 90°. Результаты получились смешанные: средние температуры по мониторингу даже выросли, причем на заметные три-пять градусов, а пиковые даже снизились на один-два градуса.
Температура цепей питания процессора, фиксируемая встроенными датчиками, в ходе тестов ни разу не превысила значения в 60° C, но с учетом используемых вентиляторов Thermalright TY-143, воздушный поток от которых настолько серьезен, что продувается практически все околосокетное пространство, это неудивительно.
И снова, как на Gigabyte Z370 Ultra Gaming, проявились проблемы с USB: на этапе запуска системы не всегда определялись устройства с этим интерфейсом, из-за чего имели место сложности с входом в BIOS, опять пришлось подключать клавиатуру PS/2. Ну и до полного комплекта – похоже, традиционный «глюк» Gigabyte Dual BIOS (ибо встречен мною и на Intel LGA 1151v2, и на AMD Socket AM4, а теперь и на LGA 2066): при неудачных настройках в разгоне плату «переклинивает» и она начинает запускаться с резервной микросхемы BIOS вместо основной.
Как правило, помогает только полный сброс через замыкание перемычки, выбор параметра «Load Optimized Defaults» бесполезен, хотя иногда плату все-таки «расклинивает» после нескольких включений-выключений. При экспериментах с разгоном почаще сохраняем достигнутые настройки в профиль, чтобы не потерять их при таком «переключении».
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578
Да, это так: Samsung SM961 ни в первом, ни во втором разъеме M.2 не продемонстрировал ту максимальную скорость, на которую он способен при крупноблочном чтении с большой глубиной очереди запросов (~2900 Мбайт/с против более ~3200 Мбайт/с, что наблюдались до хотя бы на протестированной неделю назад Gigabyte Z370 Aorus Ultra Gaming).
Зато по более актуальным простым линейным (копирование крупных файлов) и случайным мелкоблочным чтению и записи (работа большинства приложений) быстродействие выше, причем не только PCIe, но и у SATA, и отчасти USB. Ради интереса из системы были извлечены два из четырех модулей оперативной памяти чтобы исключить влияние четырехканального режима, но результаты практически не изменились.
Из запасов был извлечен адаптер M.2>PCIe, через который Samsung SM961 был установлен в слот PEG, использующий процессорные линии PCIe:
Над результатами стоит задуматься. В ближайшие дни у меня появится еще одна плата на Intel X299, постараюсь сравнить – особенность ли это платформы LGA 2066, или ошибка проектирования платы Gigabyte.
Для построения Gigabyte X299 Aorus Gaming 3 инженеры компании использовали практически только тот базовый перечень возможностей, что предлагает набор системной логики Intel X299, добавив к нему лишь один контроллер USB 3.1 Gen 2 для реализации двух соответствующих портов на задней интерфейсной панели.
Конкуренция с другими моделями? Если говорить о продукции самой Gigabyte, то есть Gigabyte X299 UD4, которая стоит дешевле, но использует, судя по всему, совершенно идентичную элементную базу (отличие лишь в питании: напряжения VCCIO и VCCSA взаимосвязаны) и лишена декоративного обвеса (это подсветка, да и то не вся, металлизация слотов PEG, пластиковый кожух). А если сравнить с конкурентами, то за схожую сумму предлагаются те же два, а то и три M.2, иногда полноценный POST-кодер, большее число разъемов на задней интерфейсной панели, а то и Wi-Fi (правда, ценой отказа от USB 3.1 Gen2), и разъем U.2.
Сильная сторона модели Gigabyte лишь в одном – подсистеме питания процессора: на этой материнской плате используется та же VRM, что и в старших версиях, например, Gigabyte X299 Aorus Gaming 9. И если там она уступает оппонентам (сила тока 400 А против 480-720 А), то в рассматриваемом сегменте, наоборот, оказывается одной из самых мощных.
Например, один трехбуквенный бренд предлагает лишь 200 А или же 175 Вт – этого, судя по программному мониторингу, не хватило бы даже для полученного в статье разгона, а ведь использовался самый младший Intel Skylake-X.
По итогам обзора материнская плата Gigabyte X299 Aorus Gaming 3 получает награду:
