Продукция компании Fractal Design часто попадает под прицел наших авторов, и такое внимание оправдано, поскольку она сделала себе имя благодаря выпуску качественных корпусов (и не только) и грамотной ценовой политике.
При этом шведы не стесняются экспериментировать и расширять модельный ряд системных блоков. На сегодняшний день в нем можно найти решение на любой вкус – начиная, пожалуй, с самой известной линейки Define (Define C, Define S, Define R5, Define Mini, Define XL R2) и заканчивая сериями Arc (Arc Mini R2, Arc XL, Arc Midi R2, Arc Midi Tower), Core (Core 1000), Node (Node 202, Node 304, Node 605), Focus и Meshify. Причем у каждой из них свое позиционирование.
К примеру, анонсированная в начале августа модель Fractal Design Meshify C оптимизирована для создания воздушного потока. Впрочем, предоставим слово производителю:
Корпус Meshify C выделяется агрессивным дизайном в линейке корпусов Fractal Design, обеспечивая непревзойденное охлаждение системы. Угловатая асимметрия передней панели напоминает грани черного алмаза и, помимо эстетических функций, обеспечивает интенсивную вентиляцию. Затемненное закаленное стекло завершает идею дизайна, вдохновленного самолетами стелс. […] Когда производительность стоит на первом месте, а компромисс недопустим – Meshify C – единственное стильное решение.
Звучит неплохо, а как новинка покажет себя на практике?
Коробка оформлена классически: монохромный принт на натуральном картоне. Упаковка по размерам типична для обычных средних «башен», разве что несколько шире. Её размеры – 543 x 295 x 484 мм, масса – 7.9 кг.
Отметим вырезы в картоне, облегчающие транспортировку. Огорчает, что они прорезаны не полностью, поэтому, когда они загнутся внутрь, вытащить корпус в пенопластовых фиксаторах может быть проблематично.
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. К качеству фиксаторов претензий не возникло. Пенопласт высокого качества, не скрипел при распаковке, не раскрошился и не поломался.

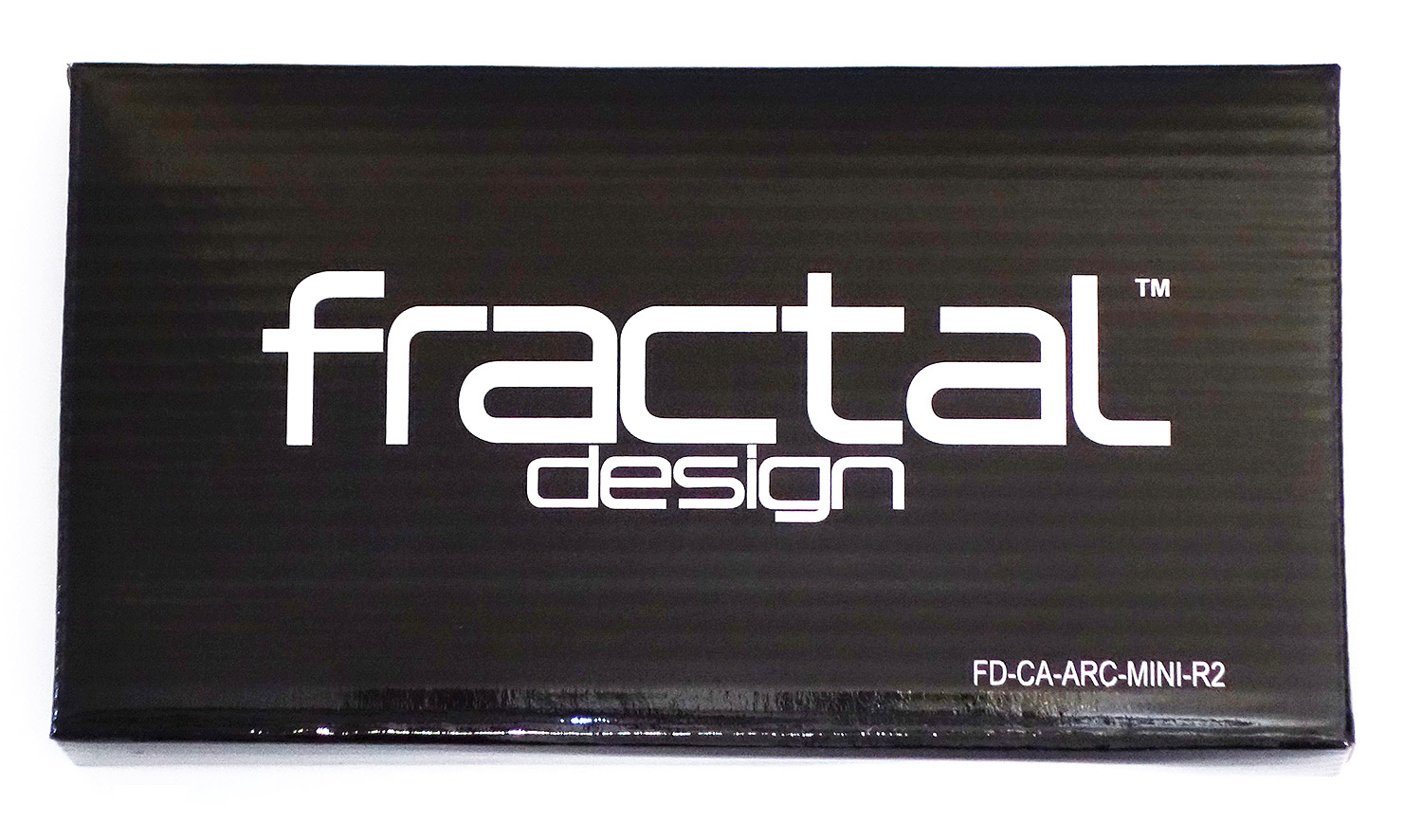

В салазках корзины жестких дисков обнаружился картонный бокс комплекта поставки.
В нем скрываются:
Руководство пользователя представляет собой добротную брошюру формата А5 о 24 страницах.
Текст на них дублируется на восьми языках, включая русский. Кроме того, доступен файл PDF в разделе загрузок на официальном сайте. Приведу сканы, чтобы получить представление:
Для любознательных пользователей приведем ссылку на руководство пользователя на сайте компании-производителя.
Теперь пора познакомиться с корпусом поближе.
Начнем раздел стандартно – с фотографии Fractal Design Meshify C для прессы.
Габариты корпуса – 395 x 212 x 440 мм. По габаритам это типичная средняя «башня».
Оценки дизайна всегда субъективны, но, на мой взгляд, строгий классический дизайн всегда самый выигрышный. В то же время передняя панель со сложной поверхностью добавляет некоторой изюминки.
Окантовка лицевой панели пластиковая. Вся лицевая часть панели затянута металлической сеткой. И ее форма, по всей видимости, и определяет название «Meshify» которое я в данном контексте переведу как «создавай из полигонов» или «полигонизируй».
Передняя панель легко снимается, открывая вид на шасси:
Видно крепления для трех вентиляторов диаметром 120 мм или двух вентиляторов 140 мм. Производитель предустанавливает один фирменный вентилятор Dynamic X2 GP-12 диаметром 120мм.
Большая часть верхней панели занимают вентиляционная решетка, которая закрыта пластиковым сетчатым фильтром с магнитным креплением. Сама верхняя панель металлическая.
Решетка легко снимается и её при необходимости можно промыть.
Под ней находятся посадочные места для двух 140/120 мм вентиляторов или радиатора 120/240 мм радиатора системы водяного охлаждения.
Блок управления находится на верхней грани, но располагается на верхней части лицевой панели.
Перечислю его элементы слева направо: кнопка экстренной перезагрузки, которую, несмотря на малые размеры можно нажать без помощи подручных предметов, с очень четким и коротким ходом, разъемы наушников и микрофона, квадратная кнопка питания и два порта USB 3.0.
Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются семь слотов расширения с черными металлическими заглушками. Выше находится вырез для коммуникационных портов материнской платы и 120 мм вытяжной вентилятор.
Под блоком питания скрывается пылевой фильтр, который легко достается и моется.
Хорошо рассмотреть его можно, взглянув на днище.
Кроме фильтра, на нем можно отметить разве что добротные ножки средней высоты.
Лицевая панель сплошь закрыта тонированным закаленным стеклом:
Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства Fractal Design Meshify C.
В корпусе применен двухсекционный дизайн – отсек блока питания полностью отделен от остального пространства. Отсек материнской платы находится над ним.
Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
В поддоне находится два длинных отверстия системы организации кабелей, они оснащены резиновыми мембранами. Еще два небольших отверстия с резиновыми мембранами находятся в верхней части. Также три небольших отверстия вырезаны в секции блока питания.
Система управления кабелями выглядит многообещающе. Но удобство и эффективность системы организации кабелей в Meshify C мы сможем оценить только во время сборки, к которой мы перейдем совсем скоро.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако радует, что винты с накатанной головкой. Причем это не пластиковая «нашлепка», а именно металлическая накатанная головка.
Корзина для жестких дисков находится в отсеке блока питания, в его передней части и позволяет установить два жестких диска 3.5” или два SSD 2.5”. Также поверх выреза в поддоне для упорной крестовины находится оснастка позволяющая установить еще три накопителя 2.5”. Нужно отметить липучки с логотипом компании в передней части, которые являются частью системы управления кабелями и аккуратно фиксируют кабели передней панели.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Fractal Design Meshify C собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие: видеокарту длиной до 315 мм (с установленным передним вентилятором) и процессорную систему охлаждения высотой до 172 мм. Максимальная длина блока питания ограничена 175 мм.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Конструкция днища обеспечивает хорошие возможности для беспрепятственного забора воздуха. Напомню также о съемном пылевом фильтре, который защищает блок питания. Данное решение имеет и достоинства, и недостатки. Блок питания забирает воздух извне, а не нагретый - внутри корпуса процессором и видеокартой.
Для установки блока питания нужно открутить оснастку с двумя винтами с накатанной головкой:
Затем прикрутить к ней блок питания, и затем установить эту сборку в корпус.
Системная плата в Fractal Design Meshify C устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Заранее производитель ни одну из них не устанавливает. Для установки стоек в комплекте есть шестигранная головка под крестовую отвертку.
Как я уже говорил, можно установить систему охлаждения CPU с упорной крестовиной (backplate) после установки материнской платы, т.к. в поддоне предусмотрен вырез.
Переходим к установке жестких дисков. Корпус оборудован корзиной на два 3.5 или 2.5” HDD/SSD и оснасткой за поддоном материнской платы на 3 SSD. В отличие от предыдущих моделей компании, где использовались белые салазки,…
… на этот раз они черного цвета, с теми же вибропоглощающими прокладками.
Жесткий диск прикручивается к основанию через вибропоглощающие прокладки, салазки надежно защелкиваются в корзине.
С обратной стороны поддона материнской платы я установил 2.5” SSD в соответствующую оснастку. Сама оснастка с установленным накопителем крепится винтом с накатанной головкой.
Все провода прекрасно прокладываются. Двухсекционный дизайн очень удобен в том плане, что в неиспользуемом месте отсека блока питания можно легко спрятать все неиспользуемые кабели.
На этом описание сборки можно считать законченным.
Замечу только, что система управления кабелями показала себя с самой наилучшей стороны. Отверстия в верхней части позволяют аккуратно подключить дополнительный 12 В разъем питания материнской платы, а отверстия в нижней части – аккуратно подключить кабели передней панели. Резиновые мембраны не вываливались из своих посадочных мест. Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены точно. Резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств.
На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса Fractal design Meshify C состоит из двух фирменных вентиляторов Dynamic X2 GP-12 диаметром 120 мм (один на передней, один на задней панели). Крыльчатка состоит из семи лопастей аэродинамической формы.
Максимальный потребляемый ток вентиляторов – 0.18 А, максимальная частота вращения – 1200 об/мин.
Также система охлаждения может быть значительно усилена, потому что корпус позволяет установить в передней части 3 x 120 или 2 x 140 мм вентиляторы, или 120/140/240/280/360 мм радиатор системы жидкостного охлаждения. В верхней части можно установить 2 x 120/ 2 x 140 мм вентилятора или 120/240 мм радиатор системы жидкостного охлаждения.
Теперь мы можем перейти к тестированию.
Для наглядности используемые при тестировании Fractal Design Meshify C программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.18.1.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Fractal Design Meshify C оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по видеоядру и памяти соответственно).
Для ее разогрева использовалась утилита FurMark версии 1.18.1.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Жесткий диск нагружался в тесте «Access Time» пакета IOMeter. Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Fractal Design Meshify C и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Собранную в корпусе систему с точки зрения шума нельзя назвать бесшумной, однако нужно заметить, что в нем дополнительно трудятся еще два вентилятора Dynamic X2 GP-12, работающие на максимальных оборотах. На расстоянии в один метр уровень шума составил приемлемые 40 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения Fractal Design Meshify C выигрывает у открытого стенда пару градусов на CPU и GPU. Дискам же в закрытой со всех сторон корзине приходится тяжеловато.
В который уже по счету раз у шведов получился хороший корпус. И пусть его внешний вид устроит не всех, но своего покупателя он найдет. Отметим и высокое качество изготовления и применяемых материалов, и очень удобный двухсекционный дизайн, и систему организации кабелей (одну из лучших из тех, что мне доводилось встречать).
Компания Fractal Design как всегда на высоте. Что касается цены, то новинка пока отсутствует на отечественном рынке, а на зарубежных сайтах ее стоимость колеблется в диапазоне $90-100. По сравнению с иными конкурентами это не столь много.
Плюсы Fractal Design Meshify C:
Минусы корпуса:
Выражаем благодарность:
| Модель | Fractal Design Meshify C |
| Материал | Сталь 0.8 мм |
| Габариты корпуса (Ш x В x Г) | 395 x 212 x 440 мм |
| Габариты с ножками / выступами / винтами | 409 x 217 x 453 мм |
| Масса | 6.5 кг |
| Накопители 5.25" | Нет |
| Накопители 3.5" | 2 внутренних |
| Накопители 2.5" | 5 внутренних (2 совмещенных с 3.5") |
| Материнская плата | ATX, mATX, ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0; HD Audio |
| Мест для вентиляторов | 7 |
| Охлаждение лицевое | 3 x 120 мм / 2 x 140 мм вентилятора (опционально); 120/240/360 мм, 140/280 мм радиатор СЖО (опционально) |
| Охлаждение заднее | 1 x 120 мм вентилятор |
| Охлаждение верхнее | 2 х 140 / 2 x 120 мм вентилятора; 120/240 мм радиатор (опциональны) |
| Охлаждение нижнее | 1 x 120 мм вентилятор |
| Пылевые фильтры | Нижний вентилятор + блок питания; Передние вентиляторы; Верхние вентиляторы |
| Слоты расширения | 7 |
