На страницах нашего портала мы не раз рассматривали продукцию Fractal Design – шведской компании, выпускающей корпуса, блоки питания и системы охлаждения. Данный бренд весьма популярен, в основном благодаря своим качественным системным блокам и адекватной ценовой политике.
Особенной популярностью среди пользователей пользуется линейка тихих корпусов Define, представители которой неоднократно тестировались в лаборатории. В нее входят решения на любой вкус: здесь и оптимизированная под СЖО версия Define S, и продолжающая дело Define R3 и Define R4 модель Define R5, и рассчитанный на материнские платы форм-фактора microATX малыш Define Mini, и ориентированный под установку крупногабаритного «железа» флагман Define XL R2.
Но производитель решил не останавливаться на достигнутом и в конце прошлого года представил нашему вниманию четверку новых моделей под общим названием Define C. Об одной из них и пойдет речь далее.
Основой новой серии стали два корпуса Define C и Define Mini C, которые различаются размерами. Каждый из них в свою очередь выпущен в двух модификациях – с окном (Window) на боковой панели и без.
На тестирование в лабораторию прибыла версия Fractal Design Define C Window. Она поставляется в компактной коробке (габариты – 543 x 290 x 484 мм, масса брутто – 8.4 кг).
Упаковка выполнена из гофрированного картона «натурального» цвета с черно-белым принтом. Для облегчения транспортировки присутствуют вырезы в торцах.
Внутри корпус как обычно облачен в полиэтиленовый пакет и зажат между пенопластовыми фиксаторами.
Чтобы достать тестовый образец из коробки, пришлось изрядно повозиться. Пенопластовые фиксаторы заклинивало и в процессе извлечения они немного поломались.
Комплект поставки скрыт внутри в корзине для накопителей и упакован в белую картонную коробочку, по размеру соответствующую 3.5" жесткому диску.
В ней находятся все необходимые винтики, расфасованные по пяти пакетикам, и горстка пластиковых стяжек.
Руководство пользователя представляет собой качественную книжечку, чуть меньше листа А5 (альбомной ориентации), о 26 страницах. Отпечатана она с использованием двух цветов – черного и голубого. Текст дублируется на восьми языках, среди которых присутствует русский.
Для любознательных пользователей приведем ссылку на руководство пользователя на сайте компании-производителя.
Начнем раздел стандартно – с фотографии для прессы.
Взглянем на Fractal Design Define C поближе.
Внешне корпус выглядит весьма привлекательно. На мой взгляд, дизайн строгий и выверенный, при первом знакомстве с новинкой сразу понимаешь, к какой серии она относится.
Фронтальная панель сплошная, без возможности установки внешних устройств. Материалом для нее послужил качественный пластик, который имитирует шлифованный металл. Боковые части панели выполнены в виде решетки, обеспечивающей вентиляцию.
Панель легко снимается, открывая нам вид на пылевой фильтр и фирменный 120 мм вентилятор Fractal Design Dynamic X2 GP-12.
С внутренней стороны передняя панель покрыта качественным шумо- и вибропоглощающим покрытием.

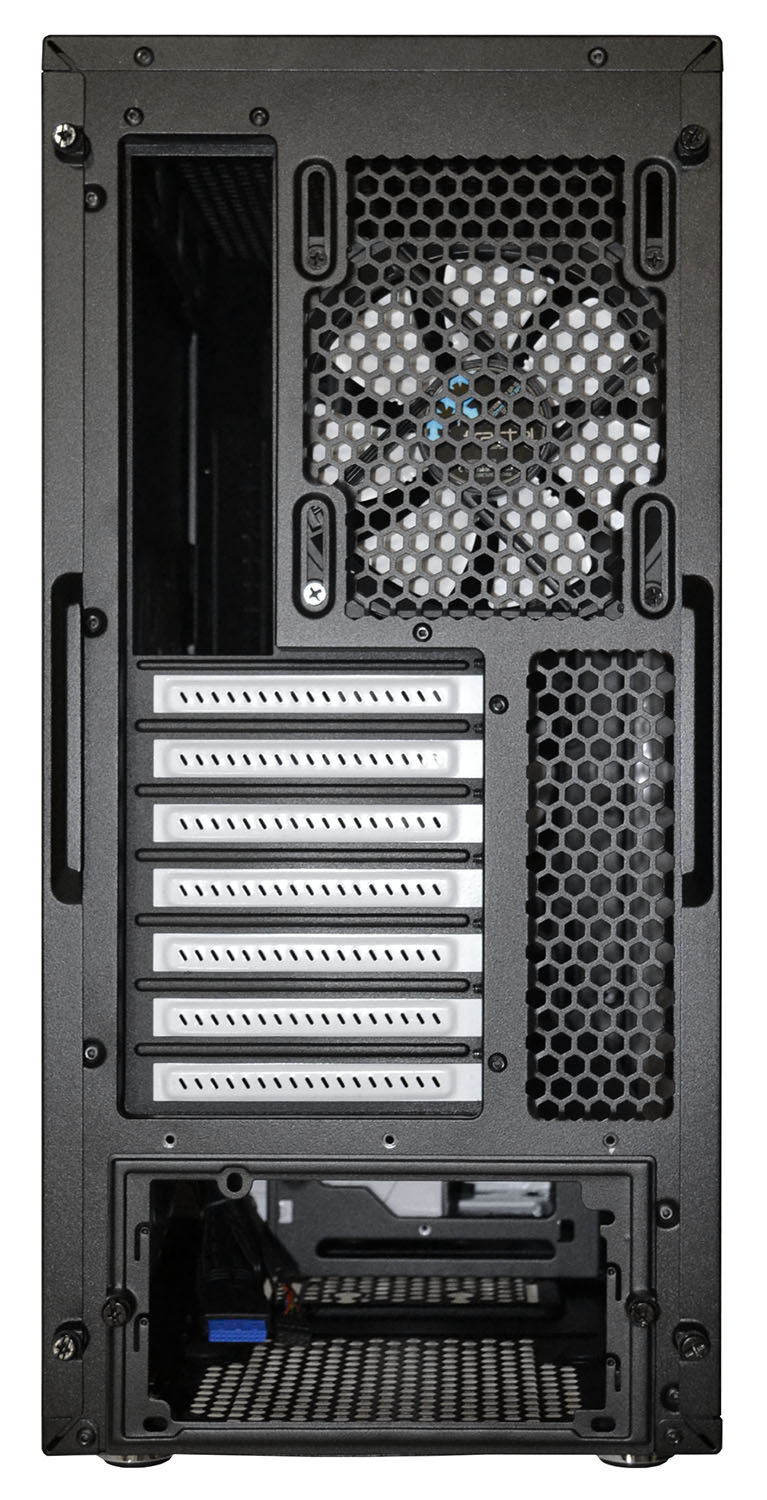

Задняя часть выглядит типично для системных блоков, в которых блок питания устанавливается снизу:
Над местом для БП располагаются семь слотов расширения, вырез для коммуникационных портов материнской платы и второй 120 мм вентилятор Fractal Design Dynamic X2 GP-12.
Большую часть нижней панели занимают вентиляционные отверстия, закрытые сетчатым фильтром, который можно снять и промыть при необходимости. Ножки достаточно высокие и широкие, чтобы обеспечить устойчивость корпуса и хорошую вентиляцию для блока питания.
Корпус Fractal Design Define C со снятым пылевым фильтром:
Сам пылевой фильтр (извлекается спереди, и это плюс):
Боковая крышка снабжена акриловым окном:
Вторая боковая крышка, как и передняя панель, оснащена качественным шумо- и вибропоглощающим покрытием:
На первый взгляд верхняя панель сплошная, но большую ее часть занимает съемная крышка, которую можно заменить на пылевой фильтр с магнитным креплением. Он пригодится, если в верхней части установить дополнительные вентиляторы или радиатор СЖО.
Со снятой крышкой открывается вид на посадочные места для двух 120/140 мм вентиляторов или 240 мм радиатора системы жидкостного охлаждения.
С установленным пылевым фильтром:
Блок управления:
Слева направо идут: разъемы наушников и микрофона, кнопка экстренной перезагрузки, кнопка включения питания, совмещенная с индикаторами включения ПК и активности дисковой подсистемы, и два порта USB 3.0. Кнопки хорошо подпружинены, с достаточно глубоким ходом.
Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства Fractal Design Define C.
Внимательные читатели уже могли догадаться, что в корпусе применен двухсекционный дизайн – место для блока питания полностью отделено от остальных компонентов компьютера.
Системная плата крепится на стандартные шестигранные резьбовые стойки, которые заранее в поддоне не установлены. В нем находится вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate) без демонтажа материнской платы.
На снимке видно, что за вырезом находится оснастка для крепления накопителей 2.5", она снимается. Отметим, что заглушки слотов расширения не оборудованы системой безвинтового крепления, однако предусмотрены винты с накатанной головкой.
Посмотрим на новую модель Fractal Design с обратной стороны.
Корзина для жестких дисков размещена в нижней секции. В ней находится пара белых металлических салазок, предназначенных для дисков HDD 3.5" или 2.5" и скрывающих комплект поставки, о котором мы уже упоминали. В съемную оснастку, расположенную на поддоне, можно установить три твердотельных накопителя 2.5".
Хорошо видно два длинных вертикальных отверстия системы управления кабелями, которые снабжены резиновыми мембранами, а еще два небольших отверстия с такими же мембранами находятся в верхней части. Нужно отметить три липучки, которые фиксируют кабели передней панели.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Fractal Design Define C собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Боковые крышки фиксируются с помощью болтов с накатанной головкой, причем при откручивании болты остаются в крышке, что весьма удобно.
Системная плата в Fractal Design Define C устанавливается на стандартные шестимиллиметровые стойки. Их придется вкрутить в поддон самостоятельно, соответственно форм-фактору используемой платы.
Здесь отметим, что с резьбой и точностью разметки все в порядке, материнская плата была установлена без каких-либо затруднений. Нет никаких замечаний и к установке накопителей: жесткие диски 3.5" и твердотельные накопители 2.5" прикручиваются к основанию салазок винтиками.
Пришло время заняться организацией кабелей. Стоит сказать, что наличие верхних отверстий очень удобно для подведения к материнской плате дополнительного разъема питания.
Кроме того, в нижней части в отсеке блока питания присутствуют два небольших отверстия, через которые можно аккуратно подключить к системной плате разъемы передней панели.
А неиспользуемые кабели хорошо размещаются за БП, благо глубины задней крышки достаточно, чтобы комфортно уложить их.
С точки зрения аккуратности укладки кабелей собранная система выглядит просто прекрасно:
С закрытой крышкой:
Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и оставила положительное впечатление.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения Fractal Design Define C представлена двумя фирменными 120 мм вентиляторами Fractal Design Dynamic X2 GP-12. Один из них находится на лицевой панели и поставляет прохладный воздух в корпус, второй размещен за процессорным разъемом и выдувает нагретый воздух от процессора.
Дополнительно можно установить до двух 120/140 мм вентиляторов на верхней панели, передняя панель может быть оборудована тремя 120 мм или двумя 140 мм вертушками, а в нижней части есть место для одной модели 120 мм.
При использовании системы жидкостного охлаждения в передней части можно установить радиатор размером до 360 мм максимальной толщиной 144 мм, а в верхней части – 240 мм радиатор.
Для наглядности используемые при тестировании Fractal Design Define C программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.18.1.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Fractal Design Define C оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Оперативная память DDR2 работала на частоте 1066 МГц при номинальном напряжении.
Видеокарта работала в штатном режиме.
Для ее разогрева использовалась утилита FurMark версии 1.18.1.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Fractal Design Define C и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Как и ожидалось, исходящий от включенной системы шум был низким. Причем если отойти на пару метров, то понять, что компьютер работает, можно только по состоянию светодиодных индикаторов. В простое системный блок совсем не слышно.
На расстоянии в один метр уровень шума составил 34 дБ, что соответствует открытому стенду и всего лишь на пару децибел превышает фоновые показания.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения Fractal Design Define C обеспечила показатели, практически идентичные открытому стенду. При столь низком уровне шума это отличный результат!
Новинка Fractal Design оставила приятное впечатление. Во-первых, корпус очень компактный, и в то же время в процессе сборки не казался тесным. Во-вторых, собранная в нем система отличилась низким уровнем шума не только в простое, но и под нагрузкой. А в-третьих, двухсекционный дизайн и система укладки кабелей показали себя с наилучшей стороны.
Нужно отметить, что цена Fractal Design Define C в российской рознице находится у отметки ~6 500 рублей за версию с окном и ~5 500 за модель без окна. В случае корпуса, который обладает прекрасным дизайном, выполнен с высочайшим качеством и выпущен именитым производителем, такую стоимость можно назвать разумной.
Плюсы Fractal Design Define C:
Минусы корпуса:
| Модель | Fractal Design Define C Window |
| Материал | Сталь, пластик |
| Габариты | 543 x 290 x 484 мм |
| Накопители 5.25" | – |
| Накопители 3.5" | 2 внутренних |
| Накопители 2.5" | 3 внутренних, 2 совмещено с 3.5" |
| Материнская плата | ATX, micro ATX, mini ITX |
| БП | ATX 12 В (опционально) |
| I/O | 2 x USB 3.0, HD Audio |
| Охлаждение лицевое | 1 x 120 мм вентилятор, 3 х 120 мм или 2 x 140 вентилятора, либо 360 мм радиатор (опционально) |
| Охлаждение верхнее | 2 х 120 мм или 2 x 140 мм вентилятора, либо 240 мм радиатор (опционально) |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение боковое | – |
| Слоты расширения | 7 |
