Вслед за выходом топового графического решения GeForce GTX Titan X компания Nvidia выпустила более доступную и не менее интересную версию GeForce GTX 1080 Ti, создавшую огромный ажиотаж. Новинка демонстрировала впечатляющий уровень производительности и становилась желанным приобретением для любой мощной игровой системы. Дело оставалось за малым – дождаться нереференсных моделей, которые вскоре посыпались как из рога изобилия.
Благодаря нашему партнеру – компании Регард, мы рассмотрим одну из них. Это MSI GeForce GTX 1080 Ti Gaming X 11G – представитель незабвенной игровой линейки с черно-красным оформлением и системой охлаждения Twin Frozr шестого поколения.
Компания MSI проделала огромную работу по выпуску версии GeForce GTX 1080 Ti Gaming X, оснащаемой 11 Гбайт видеопамяти. Инженеры переработали ключевые элементы печатной платы, изменили дизайн PCB и усовершенствовали конструкцию кулера, оборудовав его массивным радиатором системы охлаждения.
Но изменения на этом не закончились. Разработчики оптимизировали микропрограммное обеспечение и настроили несколько профилей подсветки RGB Led, улучшили поддержку виртуальной реальности и предоставили расширенную трехлетнюю гарантию.
Полное название: MSI GeForce GTX 1080 Ti Gaming X 11G, код производителя: GeForce GTX 1080 TI Gaming X 11G.
Видеокарта MSI поставляется в узнаваемой ало-черной упаковке с привычным для именитой линейки оформлением. На лицевой стороне приведено изображение модели и наименование серии Gaming.
Отмечается поддержка фирменных технологий компаний Nvidia, использование системы охлаждения Twin Frozr шестого поколения с доработками: вместо типичного тонкого радиатора для видеокарты с энергопотреблением 250 Вт был разработан трехслотовый кулер. Помимо данных нововведений новинка поддерживает современный API DirectX 12 и готова к использованию с VR, оснащена 11 Гбайт видеопамяти стандарта GDDR5X с шиной памяти 352 бита.
На обратной стороне коробки в плиточной форме раскрываются три основных достоинства продукта – тихая и эффективная система охлаждения Twin Frozr VI, утилита для управления режимами разгона и подсветкой Gaming APP, настраиваемая подсветка. Из данной троицы наиболее интересен первый пункт, который мы рассмотрим в соответствующем разделе.
Помимо списка поддерживаемых функций и технологий, приводятся рекомендуемые системные требования, среди которых выделяется блок питания мощностью от 600 Вт и выше с двумя коннекторами дополнительного питания 8 pin. Новый уровень быстродействия на современном этапе технологий обеспечивается повышенными требованиями.
В упаковке находится коробка из черного картона с выемкой для переноски. Сама видеокарта расположена в секции из мягкого материала, в отдельных боксах размещены элементы комплектации.
В фирменном конверте пользователь может обнаружить бумажную документацию, в боковом кармашке – переходник питания. В комплект поставки входит:
Для топового продукта MSI GeForce GTX 1080 Ti Gaming X 11G оснащена неплохо. Теперь перейдем непосредственно к изучению героя обзора.
Дизайн MSI GeForce GTX 1080 Ti Gaming X 11G практически не претерпел изменений. Новинка сохранила красно-черный облик игровой серии MSI Gaming, продолжив цепочку видеокарт именитой линейки.
Однако во внешнем виде заметна одна особенность, которую можно назвать производной от увеличившейся мощности – переработанная система охлаждения. В нее входит массивный радиатор, ставший одной из визитной карточек рассматриваемой модели.
Видеокарта MSI получила оригинальную систему охлаждения Twin Frozr VI с ребристым кожухом и двумя вентиляторами диаметром 100 мм каждый.
Новинка выделяется и возросшими габаритами, что ставит ее на первое место среди ранее рассмотренных версий MSI GeForce GTX Gaming. Конечно же, до некоторых моделей конкурентов ей еще далеко, но первый шаг сделан.
Особенно ярко это проявляется при изучении конструкции MSI GeForce GTX 1080 Ti Gaming X 11G и взгляде со стороны. Между опорной пластиной и кожухом хорошо заметен толстый радиатор, демонстрирующий солидные размеры.
Лицевой торец, обращенный к геймеру, при установке в корпус отображает две зоны подсветки, которые скрыты в надписях «MSI» и «GeForce GTX», а также небольшом драконе. Регулировка осуществляется при помощи утилиты MSI Gaming APP.
Для предотвращения изгиба текстолита и механических повреждений MSI GeForce GTX 1080 Ti Gaming X 11G использует металлическую опорную пластину с немногочисленными прорезями в центре «бэкплейта».
На одном из винтов в области графического процессора находится гарантийная наклейка, но отчаиваться не стоит: согласно официальному порталу ее наличие носит информационный характер для сервисного центра (что СО демонтировалась), а повреждение пломбы не лишает гарантии.
Интерфейсная панель преобразилась. В пятерку видеовыходов входят один DVI, два HDMI 2.0 и два DisplayPort 1.4, что удовлетворяет современным требованиям.
Решетка для выхода горячего воздуха получила геометрический рисунок. Отметим, что к ней крепится одно ребро жесткости, плавно переходящее в элемент системы охлаждения.
Поддерживаются следующие разрешения:
Инженеры пересмотрели схему дополнительного питания, перейдя от эталонной схемы референсной версии «8 + 6» к двум коннекторам 8 pin. В совокупности со слотом PCI Express x16 они обеспечивают новинке уровень TDP, равный 375 Вт!
Такой запас мощности обеспечит MSI GeForce GTX 1080 Ti Gaming X 11G резерв по потреблению при высоком разгоне и не должен стать ограничивающим фактором. Самые нетерпеливые читатели могут обратиться к разделу «Стандартные частоты и разгон» и посмотреть итоговые результаты
Если уделить внимание официальным спецификациям, можно отметить возросшие габариты. Длина видеокарты составляет 283 мм, ширина – 140 мм, в ПК новинка перекроет два с половиной слота расширения.
Приведем и такую интересную характеристику как масса: она достигает 1270 г. Усиленный металлизированный слот PCI Express материнской платы здесь будет весьма кстати.
В данном случае использована система охлаждения Twin Frozr VI, но в отличие от оригинальной версии она получила значительные доработки. Именно поэтому, на мой взгляд, разработчикам стоило бы ее наименовать Twin Frozr VI+. Различия выявлены во всех аспектах кулера, пройдемся по каждому по порядку.
Массивная система крепится четырьмя точками в области GPU и пятью в зоне VRM.
В качестве термоинтерфейса использована фирменная термопаста серого цвета, достаточно эффективная и легко оттирающаяся.
Основание кулера представляет единую медную никелированную пластину, накрывающую все тепловые трубки. Обработка поверхности находится на высоком уровне и может похвастать зеркальной поверхностью.
За охлаждение силовых транзисторов отвечает отдельная пластина, контактирующая с основным радиатором системы охлаждения.
Разработчики не оставили без внимания и третий по старшинству элемент на печатной плате – микросхемы видеопамяти.
Их накрывает теплораспределяющая пластина, которая по совокупности является и ребром жесткости, крепясь к интерфейсной панели.
Шесть точек крепления, одиннадцать микросхем памяти и две фазы, их питающие. Стоит отметить, что отказ от двенадцатой микросхемы в пользу видеокарты GeForce GTX Titan X, приводит к одной нераспаянной площадке, и в зависимости от экземпляра (эталонная модель или нереференсная версия) меняется: это либо первый, либо второй чип, если смотреть против часовой стрелки.
На видеокарте MSI используется «бэкплейт», который выполняет только основную задачу – создание необходимой жесткости конструкции. В отличие от других моделей, опорная пластина не соприкасается с печатной платой посредством термопрокладки.
Охладитель представляет двухсекционный радиатор, набранный 143 алюминиевыми никелированными пластинами по формуле «74 + 69». Верхняя кромка снабжена двумя ребрами для крепления кожуха с вентиляторами.
Систему охлаждения Twin Frozr VI пронизывают пять тепловых трубок, четыре диаметром 6 мм и одна 10 мм. Они покрыты слоем никеля от окисления.
Толщина ребер составляет 20 мм в случае основной секции и 15 мм для дополнительной.
Кожух кулера является пристанищем для подсветки и точкой крепления для двух больших вентиляторов. Длина проводков достаточная и при разборе не усложняет демонтаж.
За активную часть отвечают вентиляторы производства Power Logic, модель PLD10010B12HH с диаметром крыльчатки 95 мм. При напряжении 12 В и силе тока 0.40 А скорость вращения составляет 0 – 2650 об/мин, они являются очень тихими до 1150 об/мин и тихими до 1600 об/мин.
В остальном это знакомые нам вентиляторы, широко использующиеся на других моделях и получившие хорошую репутацию.
Видеокарта MSI GeForce GTX 1080 Ti Gaming X 11G построена на оригинальной печатной плате черного цвета, не встречавшейся нам ранее.
Новинка получила PCB, удаленно напоминающую предшественницу в виде MSI GeForce GTX 1080 Gaming X, однако отличается иной шириной печатной платы, расположением ряда мосфетов и ШИМ-контроллера.
Применяется качественная элементная база Military Class 4, в которую входят твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Сердцем героя обзора стал графический процессор GP102-350-A1, произведенный по 16 нм техпроцессу на 52-й неделе 2016 года. Он включает 3584 шейдера, 88 блоков растеризации и 224 текстурных блока.
Десятифазная подсистема питания была переработана, несмотря на то, что общее количество повторяет младшую модель. На видеокарте MSI GeForce GTX 1080 Ti Gaming X 11G идет следующее распределение: восемь фаз отведены на графический процессор, две – на видеопамять.
В качестве ШИМ-контроллера использована микросхема NCP 81274 производства ON Semiconductor. Согласно спецификациям, она получила «умную» регулировку напряжением и поддержку интерфейса I2C.
Видеокарта оснащается одиннадцатью гигабайтами видеопамяти, которые набраны одиннадцатью микросхемами производства Micron с маркировкой 6ZA77 D9VRL.
Тактовая частота составляет 1376 МГц, эффективная частота – 11008 МГц.
Тестирование видеокарты MSI GeForce GTX 1080 Ti Gaming X 11G проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0 Beta 3.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Видеокарта MSI GeForce GTX 1080 Ti серии Gaming X получила заводской разгон графического ядра с 1480 МГц до 1544 МГц, в режиме Boost частота GPU доходит до 1658 МГц, в играх и бенчмарках она динамически повышается до 1949 МГц при напряжении 1.062 В. Частота памяти осталась референсной – 1376 МГц.
Заводской разгон у оппонентов невысок и носит более субъективный характер. С одной стороны, у новинки MSI есть все данные для раскрытия большего потенциала графического процессора, с другой – разработчики ограничились лишь небольшим поднятием частоты видеоядра.
В режиме простоя вентиляторы останавливаются (данная технология у компании MSI носит название Zero Frozr) и остаются неактивными до отметки 60°C. Были получены следующие результаты:
В популярном графическом бенчмарке Heaven Benchmark 4.0 модель MSI чувствует себя прекрасно. По завершению итерации она функционировала при 1911 МГц и температуре GPU около 72°C при скорости вращения крыльчаток 1446 об/мин, подсистема питания нагрелась до 87°C.
Кулер работает достаточно тихо в закрытом корпусе, и даже на открытом стенде уровень шума оставался ниже среднего, комфортного для продолжительной работы. Здесь, как всегда, к компании MSI и системе охлаждения Twin Frozr VI вопросов не возникает.
Зона VRM прогрелась до высокой отметки, однако кулер работает в половину своей силы и потребление героя обзора легко приближается к 250 Вт. Уже эта пара факторов обеспечивает сильный нагрев, но разработчики смогли найти некий баланс.
Тест выше проводился при разрешении Full HD. При переходе на набирающее популярность разрешение 2К или 2560 х 1440 возросла нагрузка на графическую составляющую, но это практически никак не отразилось на показателях MSI GeForce GTX 1080 Ti Gaming X 11G: она демонстрировала прежние характеристики и уровень шума, прекрасно справляясь с задачами.
Более серьезное испытание для видеокарты обеспечил стресс-тест Furmark, который является последней чертой для систем охлаждения и подсистем питания.
При его запуске MSI GeForce GTX 1080 Ti Gaming X 11G переходит в небольшую оборону: достигнут предел по энергопотреблению, новинка старается удержать пакет TDP на заданном уровне. В таком режиме температуры доходят до 73°C для ядра и 94°C для зоны VRM, что обеспечивается снижением производительности за счет уменьшения до 1809 МГц частоты графического процессора, при напряжении 0.95 В и оборотах вентиляторов 1581 об/мин.
Теперь продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
3DMark Time Spy.
Battlefield 1 – уровень «Сквозь грязь и кровь», миссия «Изо всех сил».

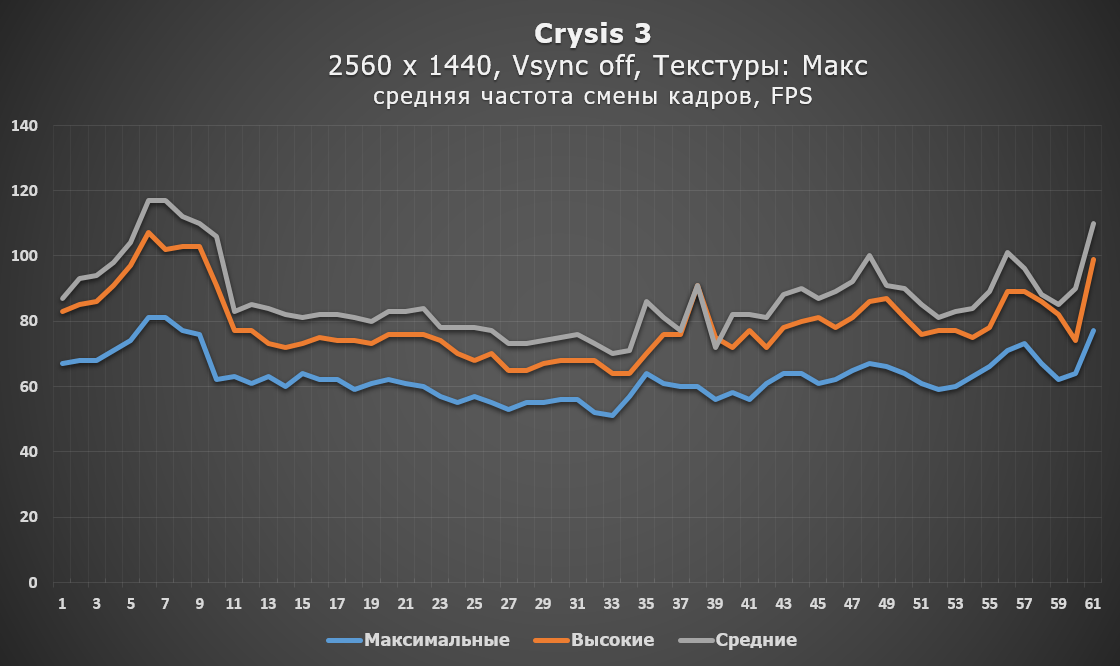

Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Для начала оценим кривую частот и напряжений в редакторе MSI Afterburner, вызвав ее сочетанием клавиш «Ctrl + F». При штатном напряжении 1.062 В максимальное значение Boost равно 1949 МГц – выше только разгон.
Основными средствами ПО Nvidia мы можем установить энергопакет видеокарты MSI GeForce GTX 1080 Ti Gaming X 11G. Штатное значение разработчики повысили с 250 Вт до 280 Вт, что позволяет отсрочить снижение производительности в максимальной нагрузке, хотя в стресс-тесте Furmark это не помогает.
Это объясняется тем, что из существующего техпроцесса инженеры выжимают последние возможности, но отчаиваться не стоит. Производители уже выпускают обновленные версии GeForce GTX 1060, GTX 1070 и GTX 1080, которые отличаются микросхемами памяти с повышенными тактовыми частотами и обновленной базой вкупе с refresh GPU. Последние более энергоэффективны, и с разгоном у них все отлично.
Возможно, в ближайшем будущем это коснется и графических процессоров, устанавливаемых на GeForce GTX 1080 Ti. В нашем же случае предельный показатель TDP зафиксирован на отметке 330 Вт.
После ряда неудачных попыток тестовый экземпляр MSI GeForce GTX 1080 Ti Gaming X 11G стабильно заработал на частотах 1654 МГц и 1476 МГц для ядра и памяти соответственно. Для повышения надежности скорость вентиляторов системы охлаждения фиксировалась на отметке 1900 об/мин. В бусте частота видеоядра доходила до 2076 МГц при напряжении 1.081 В.
Повторный тест новинки в бенчмарке Heaven Benchmark 4.0 в разрешении 2560 х 1440.
Производительность разогнанной видеокарты MSI GeForce GTX 1080 Ti Gaming X 11G.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
*Результат 3DMark Time Spy был благополучно посеян из-за большого количества полученной информации.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
Разработчики оптимально настроили кривую скорости вращения вентиляторов, при выборе между эффективностью и тишиной остановившись на последней и выставив 1400-1450 об/мин. В таком режиме массивная система охлаждения неплохо справляется с энергопотреблением и тепловыделением при 250 Вт.
Как и у многих прочих моделей, у версии MSI слабым звеном является подсистема питания – температурные показатели при игровой нагрузке держатся при приемлемых значениях 85-90°C, но хотелось бы поменьше.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Видеокарта GeForce GTX 1080 Ti – это очередная попытка компании Nvidia предоставить модель Titan X для широкой общественности при вменяемой стоимости, а чтобы новинка не конкурировала с топовым решением, часть вычислительной мощности слегка убавили. Если процитировать моего коллегу, то «убрали одну микросхему памяти, сократив объем до 11 Гбайт, а вместе с ней из GPU исчез один контроллер памяти, установив новый формат ширины шины в 352 бит». Однако, как нам уже известно, столь несущественные изменения легко компенсируются небольшим разгоном.
Но что мы получаем в середине 2017 года? Производители графических решений перешли ту черту, когда мощности видеокарт превышают потребности (по крайней мере, это справедливо для игры в разрешении Full HD без VR). Многие пользователи остановились на моделях уровня GeForce GTX 1070 и GeForce GTX 1080, часть игроков прекрасно себя чувствует на GeForce GTX 1060. Так что же дальше? Сложный вопрос, на который нелегко ответить.
Пока что разработчики компьютерных игр используют данный карт-бланш на всю катушку (и будем откровенны, часть проектов стала страдать «оптимизацией»). Можно лишь строить догадки в ожидании крупнейшей выставки Computex 2017 и новых анонсов. Но вернемся к герою обзора.
Видеокарта MSI GeForce GTX 1080 Ti Gaming X 11G это яркий образец фирменной серии с уникальными особенностями и достоинствами. При ее разработке инженерам компании пришлось изрядно потрудиться, ведь банальным копированием младшей версии GTX 1080 non-Ti было не обойтись. Разработчики переработали с нуля печатную плату и радиатор системы охлаждения, оставив лишь узнаваемый черно-красный кожух кулера и эффективные вентиляторы.
В итоге нам представили законченное и самостоятельное решение, аналогов у которого нет даже в собственной линейке. Новинка MSI стала отличным наследником серии Gaming с оригинальной системой охлаждения Twin Frozr. На мой взгляд, она обладает всеми положительными качествами топового продукта, и для завершения общей картины ей не хватает только двойного переключателя BIOS для возможности хранения копии микропрограммного обеспечения с настройками разгона или иной кривой оборотов вентиляторов.
Как следствие, MSI GeForce GTX 1080 Ti Gaming X 11G будет отличным дополнением для мощной игровой системы, при создании которой нет желания идти на компромиссы, разбираясь в настройках графики и снижая их для комфортной игры. Она хорошо подойдет пользователям с мониторами с высоким разрешением вплоть до 4К.
