С момента анонса обновленной платформы Intel LGA 1151 прошло немало времени, поэтому в продаже можно встретить много бюджетных моделей процессоров и материнских плат.
Самым интересным и спорным моментом является выпуск CPU со свободным множителем в линейке Intel Core i3. Ранее уже был аттракцион неслыханной щедрости, когда компания на двадцатилетний юбилей бренда Pentium выпустила Pentium G3258 – самый доступный ЦП Intel за последнее время, у которого множитель на повышение не заблокирован. Следует отметить, что такие модели стоят дороже своих аналогов с заблокированным множителем.
И у покупателя есть возможность выбрать, что ему нужно: или Core i3 со свободным множителем, или Core i5 с заблокированным. Я бы, как тестер, предпочел первый вариант, а как пользователь приложений – второй. Однако компания Intel оказалась еще добрее и добавила технологию Hyper Threading (HT) в модели семейства Pentium G, которые теперь выглядят привлекательнее, чем Core i3, учитывая меньшую цену.
Возможно, это просто компенсация за то, что чипсет получил не такие заметные и серьезные изменения? Сходу сложно понять, чем вообще отличаются решения на Intel Z170 и Intel Z270. И как бы парадоксально это не звучало, но иногда отличий нет вовсе. Мы знаем, что у нового чипсета стало больше линий PCI-e, и поэтому производители распаивают сразу по два слота M.2 PCI-e x4 Gen3. Похвально, но это на практике мало кому может пригодиться, ведь накопители типа M.2 все еще не доминируют на рынке. В большинстве случаев покупатели предпочитают классический вариант: устройство размера 2.5” с интерфейсом SATA.
Смысл оверклокинга всегда сводился к тому, чтобы получить максимальную производительность за меньшие деньги. Максимальную производительность на платформе Intel LGA 1151 можно получить только с самым топовым процессором. Поэтому на процессоре нам сэкономить не удастся. Придется выбирать попроще материнскую плату с возможностью разгона и недорогую память, которую можно хорошо разогнать.
Исходя из этого, мне было интересно посмотреть на то, как справится с разгоном самого дорогого процессора одна из самых доступных материнских плат на чипсете Intel Z270. Это плата ASUS Prime Z270-K. Компания выпускает огромный ассортимент материнских плат. В каждом поколении даже сложно сосчитать количество разнообразных модификаций. Сегодня мы детально рассмотрим модель ASUS Prime Z270-K, чтобы убедиться в возможности разгона даже на бюджетной плате.
Упаковка устройства зачастую сообщает нам о том, как производитель его позиционирует. Редко, когда топовые комплектующие упаковывают в простую картонную коробку. Исключением бывает поставка сэмплов на тестирование, когда конечная упаковка еще не готова.
В данном случае оформление немного изменилось по сравнению с предыдущим поколением.
Что касается габаритов коробки, то они лишь немного превышают размеры самой модели. Естественно, она выше потому, что надо разместить еще комплект поставки.
Теперь системные платы уровня «mainstream» получили название Prime. Известно, что основную прибыль компании приносят продукты, пользующиеся массовым спросом, а не дорогущие эксклюзивы, которые приобретают единицы.
Обратим внимание на переднюю сторону коробки и видим, что основную площадь занимает изображение новинки.
В правом верхнем углу находится логотип производителя со знакомым слоганом «In search of incredible» («В поисках невероятного»), а ниже обозначено полное наименование модели – Prime Z270-K.
Далее представлена одна из фирменных технологий 5X Protection III. В ее состав входят SafeSlot Core, Surge-Protection Networking, Overvoltage Protection, Stable Power Supply, Stainless-Steel Back I/O. Часть из них, если не все будут, скорее всего, описаны более подробно с обратной стороны. Здесь же в левом нижнем углу представлены еще несколько значков, свидетельствующих о поддержке других технологий.
Посмотрим теперь на другую сторону.
Здесь, уже независимо от бренда, маркетологи отводят свою душу. Сверху мы еще раз видим название материнской платы. Слева находится ее изображение, а ниже представлена полная спецификация устройства. Справа более подробно описаны используемые технические решения.
Заглянем внутрь.
Тут все достаточно просто, что еще раз свидетельствует о том, что модель ориентирована на массового пользователя.
Сверху в специальном белом картонном лотке и антистатическом пакете размещена сама материнская плата.
Под ней расположился комплект поставки. Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары находятся в комплекте поставки.
Комплект тает просто на глазах. Всего два кабеля SATA – самый скромный комплект, увиденный мной за последнее время.
Плата выглядит современно, но просто. Кстати, не удивляйтесь, когда встретите модели ASUS Prime H270-Pro и ASUS Prime B250-Pro, и они будут выглядеть аналогично.
Это системная плата формата ATX, габариты которой 305 х 226 мм. Это значит, что она немного уже полноразмерных плат и не будет крепиться по правой стороне.
Мы уже увидели, как сэкономили на комплекте поставки, поэтому нечего удивляться тому, что и на самой плате что-то упростили. С другой стороны, можно сразу приметить два слота для установки накопителей M.2. Видимо, Intel пытается внедрить свою технологию Optane даже в массовый сегмент.
Все надписи на плате сделаны белым цветом, поэтому на черной печатной плате они отлично видны и хорошо читаются.
Практически все элементы распаяны спереди и поэтому обратная сторона пустая. Здесь можно увидеть только светодиоды подсветки границы звукового кодека.
Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Схема уже знакомая, но для разгона процессора нужно будет подумать о хорошем блоке питания. Можно обойтись блоком питания со схемой 24+4.
Для модулей памяти типа DDR4 предусмотрено четыре слота черного и серого цветов. Чтобы активировать двухканальный режим, нужно установить планки в разъемы одного цвета.
Подписи есть, но не сразу станет понятна очередность установки. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать.
Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются; правда, цена на них продолжает оставаться высокой.
Питание процессора выполнено по семифазной схеме, а точнее 4+2+1. Последняя питает шину Vccsa.
На три фазы приходится пара транзисторов UBIQ Semiconductor QM3054M, а на оставшиеся четыре по три таких транзистора. Кроме того, на каждую фазу приходится по одной супер ферритовой катушке индуктивности.
В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему с маркировкой DIGI+ VRM EPU ASP1400BT.
Конденсаторы капсульные твердотельные. Они распаяны ближе всего к сокету.

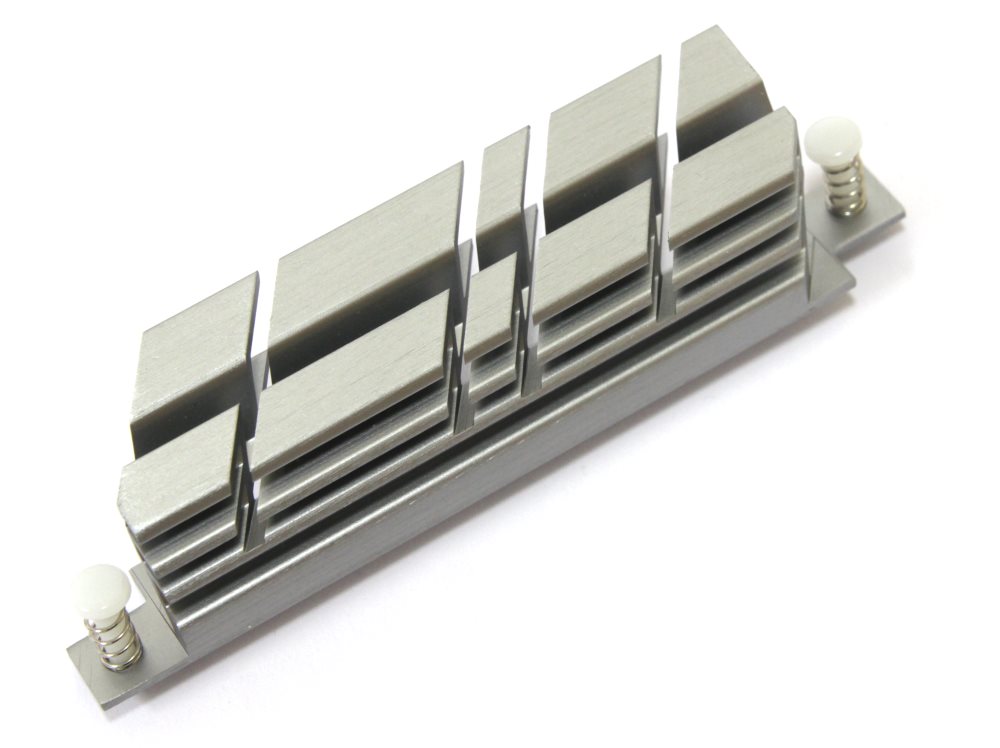

Тепло от транзисторов отводит всего один небольшой радиатор, который находится сверху в левой части. Он изготовлен из алюминиевого сплава и ни в какой цвет не окрашен. Скорее всего, просто покрыт лаком.
Крепление тоже простое – две пластиковые клипсы на пружинках. В качестве термоинтерфейса применена терморезинка серого цвета толщиной около 1 мм. Странное решение, учитывая, что тепло отводится от трех фаз процессора и одной линии Vccsa.
Еще три фазы процессора просто охлаждаются воздухом. Если кулер боксовый или его аналог, то хорошо, а если башенный или СЖО, то дуть будет просто нечему. Третий радиатор отводит тепло от чипсета.
Здесь производитель тоже сильно не мудрил, а использовал пластинку из алюминиевого сплава, загнув ее особым образом. Таким образом даже увеличивается площадь теплоотвода по сравнению с тем, если б это был монолитный брусок совсем без ребер, как это мы обычно наблюдаем. Крепление осуществляется тем же примитивным образом. Это две пластиковые клипсы с пружинками. В качестве термоинтерфейса используется розовая «терможвачка», которая теперь осталась уделом бюджетных моделей.
Радиатор получился легкий, но для избегания перекосов при монтаже по периметру места контакта с кристаллом мы видим квадрат из полоски мягкого пористого материала. Этот радиатор тоже ни в какой цвет не окрашен, но сверху есть декоративная пластинка белого цвета, на которой обозначен логотип производителя.
Под радиатором прячется знакомый чипсет Intel Z270.
Ни для кого не является секретом то, что на самом деле Intel Z270, H270 и B250 – это братья близнецы, но с отличающейся функциональностью. Что нового по сравнению с Intel Z170? Увеличилось максимальное количество линий HSIO c 26-ти до 30, которые пошли на дополнительные четыре линии PCI-e Gen 3. Добавилась поддержка технологии Intel Optane. В остальном ничего нового.
Интегрированный в чипсет контроллер обеспечивает поддержку шести портов SATA 6 Гбит/с. Два из них выведены вбок.
Оставшиеся четыре расположились поближе к правому нижнему углу.
Как уже отмечалось ранее, на плате также присутствуют два слота M.2, которые могут работать как в режиме SATA 6 Гбит/с (тогда два порта SATA работать перестанут), так и в режиме PCI-e x4 Gen3. Все это также благодаря новому чипсету.
Оба этих слота можно задействовать в массив RAID 0, есть поддержка технологии Intel Optane.
Теперь посмотрим, как обстоят дела с USB. Присутствует даже поддержка USB 3.1, пусть и силами отдельного контроллера ASMedia ASM1142.
Два таких порта распаяны на задней панели. Еще там же можно обнаружить один USB 3.0 Type-C, два USB 3.0 Type-A и два обычных USB 2.0.
Кроме того, есть еще две колодки для обеспечения четырех портов USB 3.0. Одна находится недалеко от основного коннектора питания ATX, а другая по нижнему краю. Там же со второй распаяны две колодки для четырех портов USB 2.0.
В правом нижнем углу помимо четырех портов SATA находится разъем для подключения кнопок и индикаторов корпуса.
Там же можно обнаружить джампер ClrCMOS для сброса настроек BIOS.
Далее мы видим нераспаянный разъем для установки TPM модуля и колодку COM-порта.
В левом углу расположен разъем для подключения передней аудиопанели. Левую сторону внизу занимает звуковой кодек, который растянулся по краю.
Он отделен от основной печатной платы полоской без слоев металлизации. С обратной стороны она просвечивается светодиодами. Что касается самой микросхемы кодека, то перед нами старенький Realtek ALC887.
Неподалеку мы видим контроллер ввода/вывода и системного мониторинга Nuvoton NCT5539D
Поднимаемся выше и находим микросхему гигабитного сетевого контроллера. Здесь он один и представлен Intel I219-V.
На плате расположено шесть слотов расширения: два PCI-e x1, два PCI-e x16 и два простых старых PCI.
Карточки под последние уже вымирают как мамонты, что касается остальных, то на все подаются линии PCI-e Gen3. Теперь о грустном. Еще на коробке мы могли заметить, что поддержки SLI нет. В чем фокус?
Дело в том, что все шестнадцать процессорных линий идут только на верхний слот PCI-e x16, и он получился полноскоростной. Второй обеспечивается линиями чипсета и получает их только четыре. Поэтому поддержка CrossFire есть, а SLI – нет.
Откуда тогда обычный PCI, ведь он уже давно не поддерживается чипсетами? Да, все верно, но никто не отменял внешних контроллеров. В данном случае используется мост PCI-e – PCI. Его роль выполняет микросхема ASMedia ASM1083.
На задней панели расположились следующие интерфейсы.
| Поддерживаемые процессоры | Intel Celeron G3, Pentium DC G4, Core i3, i5, i7 шестого и седьмого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel Z270 |
| Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, До 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц |
| Слоты расширения | 1 - PCI-e x16 Gen3; 1 - PCI-e x16 Gen3 (x4); 2 – PCI-e x1 Gen3; 2 – PCI 2.2 |
| Поддержка Multi-GPU | CrossFireX |
| Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – Intel Z270; RAID 0, 1, 5, 0+1, JBOD; 2 x M.2 порта – 2x PCI-e x4 Gen3 |
| Поддержка M.2 SATA/PCI-e | Да/Да |
| Сеть | 1х Intel I219-V |
| Аудио | Realtek ALC887 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+4x USB 2.0 (Intel Z170) |
| USB 3.0 | 1+2+4x USB 3.0 (Intel Z170) |
| USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) |
| Системный мониторинг | Nuvoton NCT5539D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 2 x USB 3.1; 1 х USB 3.0 Type-C; 2 x USB 3.0; 2 x USB 2.0; 1 х PS/2; 1 x RJ45; 1 x HDMI; 1 x DVI-D; 1 x D-Sub; 3 x 3.5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 305 x 226 |
| Форм-фактор | ATX. |
В новом поколении материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется легко.
На месте и знакомая функция демонстрации внесенных изменений перед выходом из меню установок, что очень удобно.
Тестирование материнской платы ASUS Prime Z270-K проводилось в составе следующей конфигурации:
На этот раз я хотел провести не совсем обычное испытание, а небольшое сравнение с продукцией этой компании более раннего периода. Так получилось, что во время тестирования ко мне в руки попала уже старенькая плата ASUS P8Z68-V Pro/Gen3 вместе с ЦП Intel Core i7-2700K.
Это не самая дорогая модификация системной платы на чипсете Intel Z68, но и не самая бюджетная. Да и интересно будет выяснить, как изменилось оформление моделей компании за это время и в каком направлении развивается индустрия.
Процессор Intel Core i7-2700K вместе с данной платой очень жестко эксплуатировался и до сих пор сохраняет не только работоспособность, но и стабильность.
Поскольку CPU был все это время разогнан до 4.5 ГГц, то он слегка деградировал и сейчас ему разгон дается уже очень тяжко.
Неплохой результат для пятилетнего старичка. Кажется, что об апгрейде можно забыть еще лет на пять, но это мы посмотрим по результатам тестов, а пока вернемся к новинке – ASUS Prime Z270-K.
Собираем систему, запускаем и любуемся на огоньки.
С подсветкой материнская плата смотрится более привлекательно. Теперь пора переходить к проверке работоспособности устройства. Начнем со штатного режима.
В целом все стандартно и ничего необычного не происходит. Работают все энергосберегающие технологии, поэтому в простое частота процессора снижается до 800 МГц, и это отлично видно на скриншоте.
Пора переходить к разгону. Этот экземпляр i7-7700K после скальпирования мог взять 5.0 ГГц. Я не ставил задачи побить рекорды, но психологическая планка на этой материнской плате снята. На мой взгляд, неплохой результат для бюджетной модели.
Однако будем тестировать разные поколения процессоров на одной частоте, за счет чего эксперимент будет относительно чистым. Понятно, что за это время изменилось многое, включая тип используемой оперативной памяти, так что это не совсем честное сравнение, но все равно любопытно посмотреть на результат.
Тестирование ASUS Prime Z270-K проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 10 x64 версия 1607, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC887. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab Pro 1.
Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме этого встроенный звук был протестирован при помощи программы RMAA.
16 бит, 44.1 кГц
24 бит, 192 кГц
На мой взгляд, у компании ASUS получилась отличная недорогая плата со всеми функциональными возможностями нового чипсета и возможностью разгона. Внешний вид немного прост, но это бюджетная модель, а лак и краска сверху на скорость и стабильность не влияют. Главное, все работает, как заявлено, и за это не просят с нас лишних денег.
Впрочем, аналоги можно найти и в ассортименте других крупных производителей, и все они будут приблизительно одинаковыми. Здесь покупатель уже сам должен определиться с предпочтениями. Как ни странно, очень часто при выборе обращают внимание не только на функциональные возможности, но и на расположение разъемов (например, для того, чтобы удобно было произвести замену устройства в существующем корпусе с минимальными переделками).
ASUS Prime Z270-K всем хороша, но чувствуется, что модель бюджетная, и местами это заметно. В подсистеме питания применены обыкновенные транзисторы, а верхняя группа вообще не закрыта радиатором. Лучше б меньше распаяли светодиодов, а систему охлаждения сделали полноценной. Светодиоды хоть и не разноцветные, но вся плата светится как новогодняя елка. Комплекта поставки почти нет, но мы к этому уже привыкли.
Любопытно сейчас вспомнить платы на топовых чипсетах, которые были пять лет назад и сравнить с тем, что есть сейчас. Например, одним из участников обзора стала системная плата ASUS P8Z68-V PRO/Gen3. Может быть, это не самая доступная модель компании на чипсете Intel Z68, но и не самая дорогая. Тем не менее, она проработала уже пять лет и продолжает трудиться. Поэтому хочется надеяться, что и новое поколение материнских плат на Intel Z270 будет таким же надежным и «долгоиграющим».
