Пожалуй, нашим постоянным читателям продукция компании be quiet! хорошо известна, а сама она в представлении не нуждается. И это несмотря на то, что в отечественной рознице ее предложения встречаются сравнительно редко и доходят до счастливых владельцев в основном благодаря интернет-магазинам.
В лаборатории уже побывали корпуса be quiet Silent Base 600 Window Orange, Silent Base 800, Dark Base Pro 900, системы охлаждения топ-конструкции Shadow Rock LP и Shadow Rock TopFlow SR1, башенные кулеры Pure Rock и Dark Rock Advanced C1, а также вентиляторы Pure Wings 2 и БП Dark Power Pro, благодаря чему о моделях компании можно составить определенное представление.
Да, вы не ошиблись – героем данного обзора стал корпус Silent Base 600 в версии Silver. И в этом одно из его отличий от ранее изученной модификации Silent Base 600 Window Orange. Второе отличие заключается в отсутствии окна на левой боковой стенке – теперь обе дверцы сплошные. Ну а третье и главное – различия методик и тестовых стендов. Подобный тест позволяет не только выяснить особенности использования с иной конфигурацией компонентов, но и составить полное представление обо всей линейке в целом.
Но для начала представим модель be quiet! для тех читателей, которые по каким-то причинам пропустили предыдущий обзор. Корпус be quiet! Silent Base 600 поставляется в трех цветовых исполнениях: черном, оранжевом и серебристом, которые отличаются лишь цветами вставок на лицевой панели. Кроме того, каждая модификация предлагается в двух версиях – с окном и без.
Как вы уже поняли, на этот раз мы рассмотрим серебристый вариант без окна. Как и его собратья, это типичная «средняя башня», предназначенная для установки материнских плат форм-фактора ATX, Micro-ATX и Mini-ITX.
be quiet! Silent Base 600 поджидает нас в коробке средних размеров, которая чуть шире, чем упаковки стандартных моделей класса Midi Tower. Оформление достаточно скромное (и контрастирующее с дизайном коробки Dark Base Pro 900), приводится схематичное изображение корпуса и перечень спецификаций.
В качестве плюса отметим, что коробка снабжена вырезами на торцах, которые облегчают транспортировку. Ее масса составляет чуть больше 9.5 кг.
В отличие от прочих доступных решений, корпус внутри закутан не в полиэтиленовый пакет, а в белый мешок из нетканого полотна, и только потом зажат между двумя пенопластовыми фиксаторами. Как всегда, посетую на скрипучий пенопласт (и буду надеяться на то, что производитель когда-нибудь перейдет на фиксаторы из вспененного полиэтилена).
Комплект поставки упакован в маленькую коробочку из гофрированного картона. В ней по восьми отдельным пакетикам расфасованы все необходимые винтики, салазки для установки жестких дисков, четыре пластиковых стяжки для организации кабелей и еще один пластиковый элемент для той же цели.
Руководство пользователя представляет собой средней толщины книжицу формата А5 о 43 страницах и на пяти европейских языках, русский в их числе отсутствует.
Однако указано, что руководство на русском языке, а также японском и тайваньском варианте китайского можно загрузить на сайте производителя.
Начнем стандартно – с фотографии для прессы:

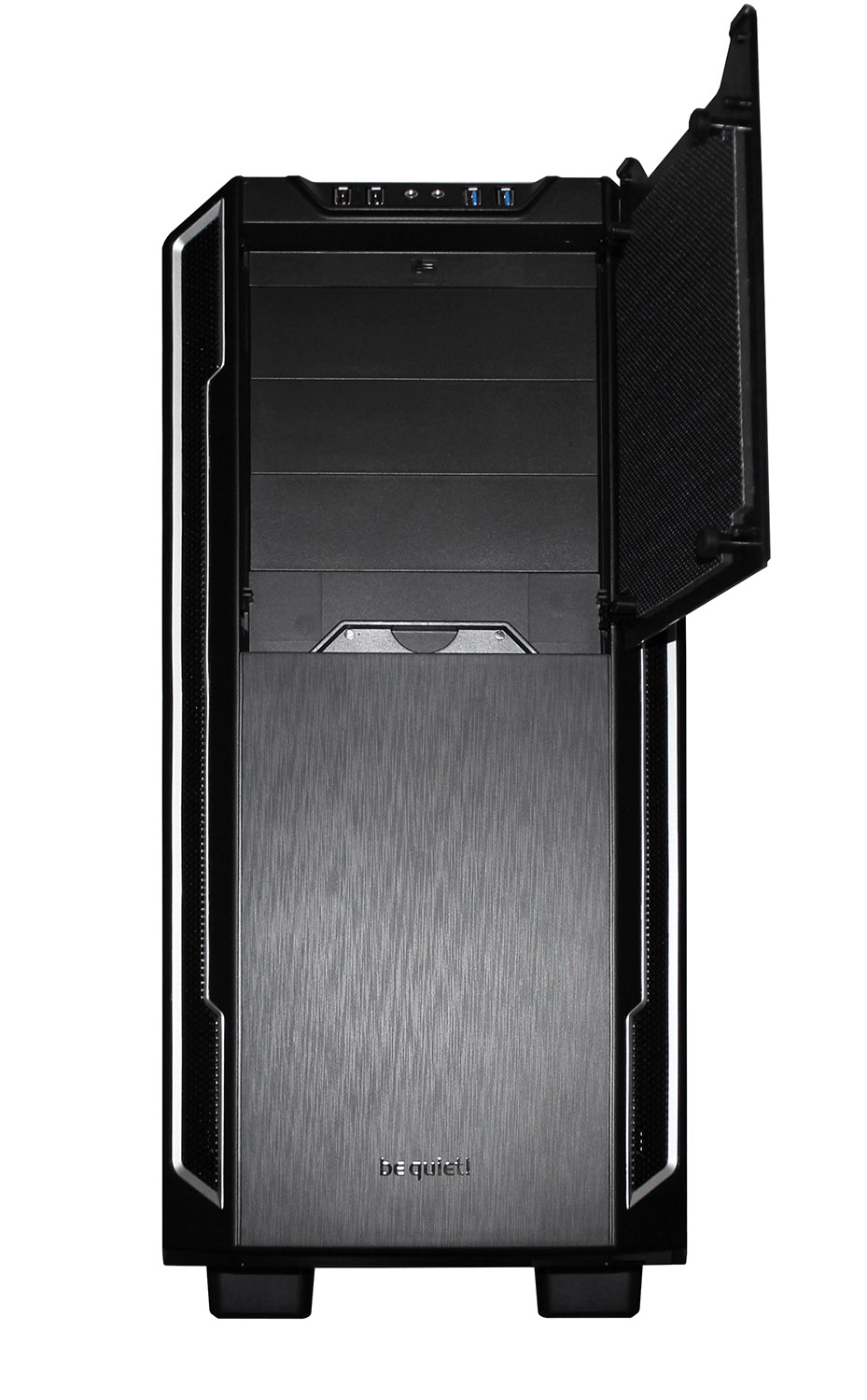

Внешне герой обзора смотрится строго и непритязательно. Лицевая панель снабжена пластиковой дверцей.
Несмотря на то, что она пластиковая, тактильно дверца ощущается достаточно надежной, благодаря шумопоглощающей накладке из специального материала. За ней скрываются три заглушки под устройства 5.25". Под ними видно ручку пылевого фильтра.
В самом верху находится малозаметный контроллер-реобас, который позволяет переключать напряжение вентиляторов между 12, 7 и 5 В. Подробнее о нем будет рассказано в разделе «Внутреннее строение».
Приведу снимок фильтра (его ручку можно рассмотреть на фотографии выше):

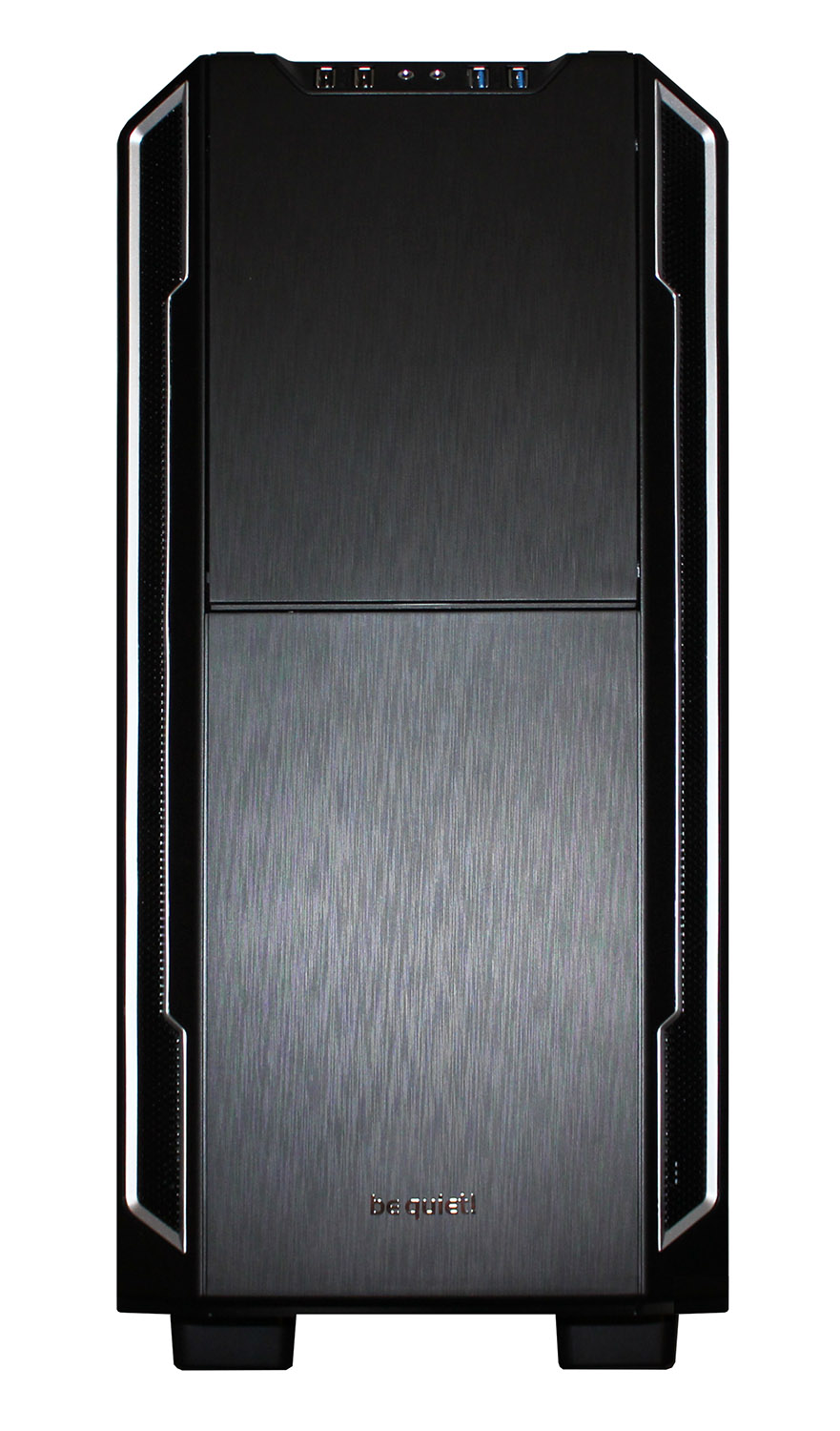

Передняя панель пластиковая, с боков предусмотрены вентиляционные щели во всю высоту корпуса. Они затянуты черной металлической сеткой.
Блок управления размещен в углублении, под углом между передней и верхней гранью корпуса. Он содержит два порта USB стандарта 2.0, разъемы наушников и микрофона, и два порта USB стандарта 3.0.
Кнопка включения питания, совмещенная со светодиодным индикатором, находится на верхней грани, под ней располагается индикатор активности дисковой системы. Кнопки экстренной перезагрузки не предусмотрено.
В целом блок управления вызывает позитивные чувства. Все симметрично, кнопка питания очень крупная, с коротким ходом, ощущение от нажатия приятное.
Верхняя панель также выполнена из пластика (материалом, как и для других элементов конструкции, послужил ABS пластик). В задней части расположены вентиляционные щели, а в передней – упоминавшиеся выше элементы блока управления.

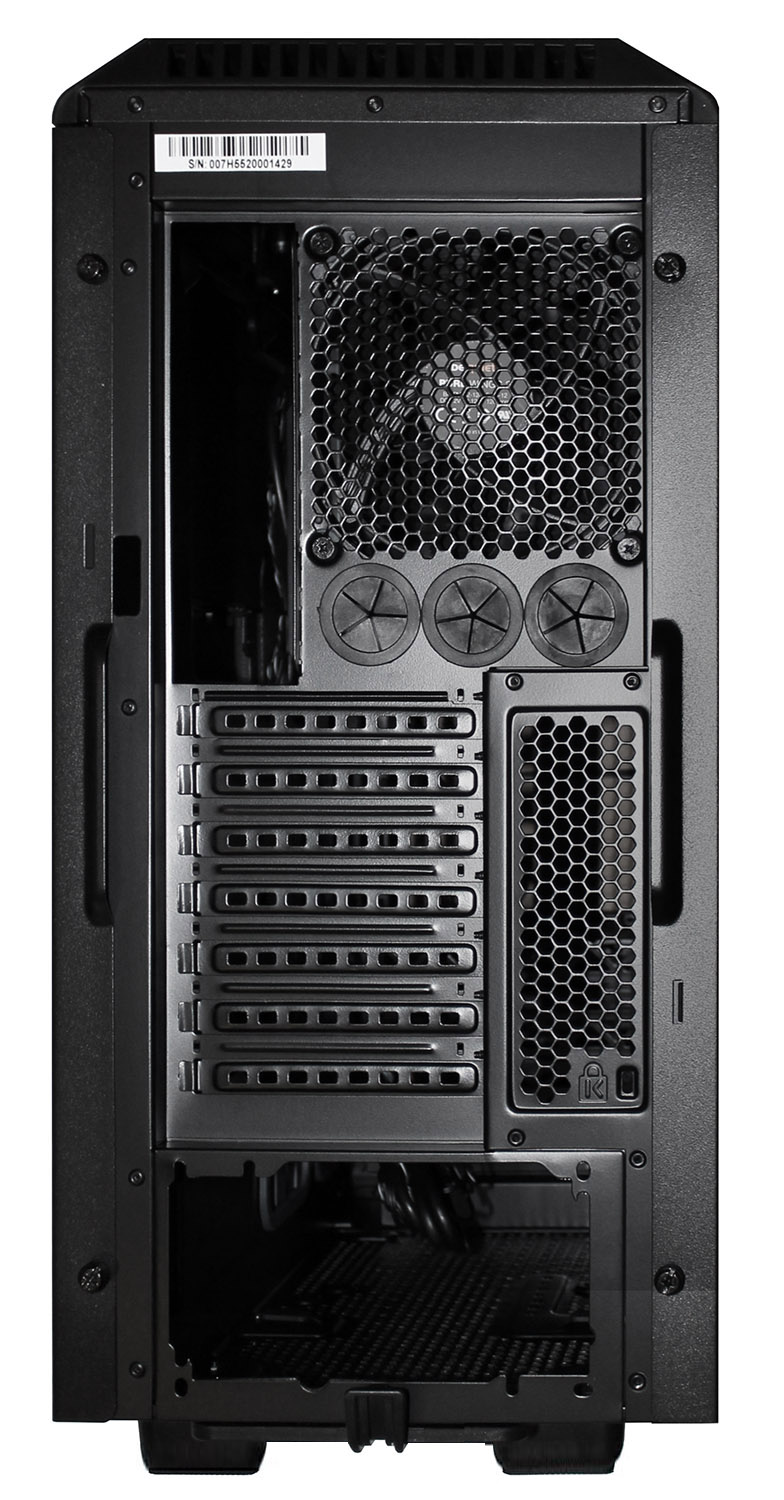

Сзади все стандартно для корпуса с нижним размещением блока питания. Над его посадочным местом располагаются семь слотов расширения с металлическими заглушками.
Выше предусмотрен вырез для коммуникационных портов материнской платы и вытяжной вентилятор 140 мм, а под последним – три резиновых мембраны для шлангов системы жидкостного охлаждения.

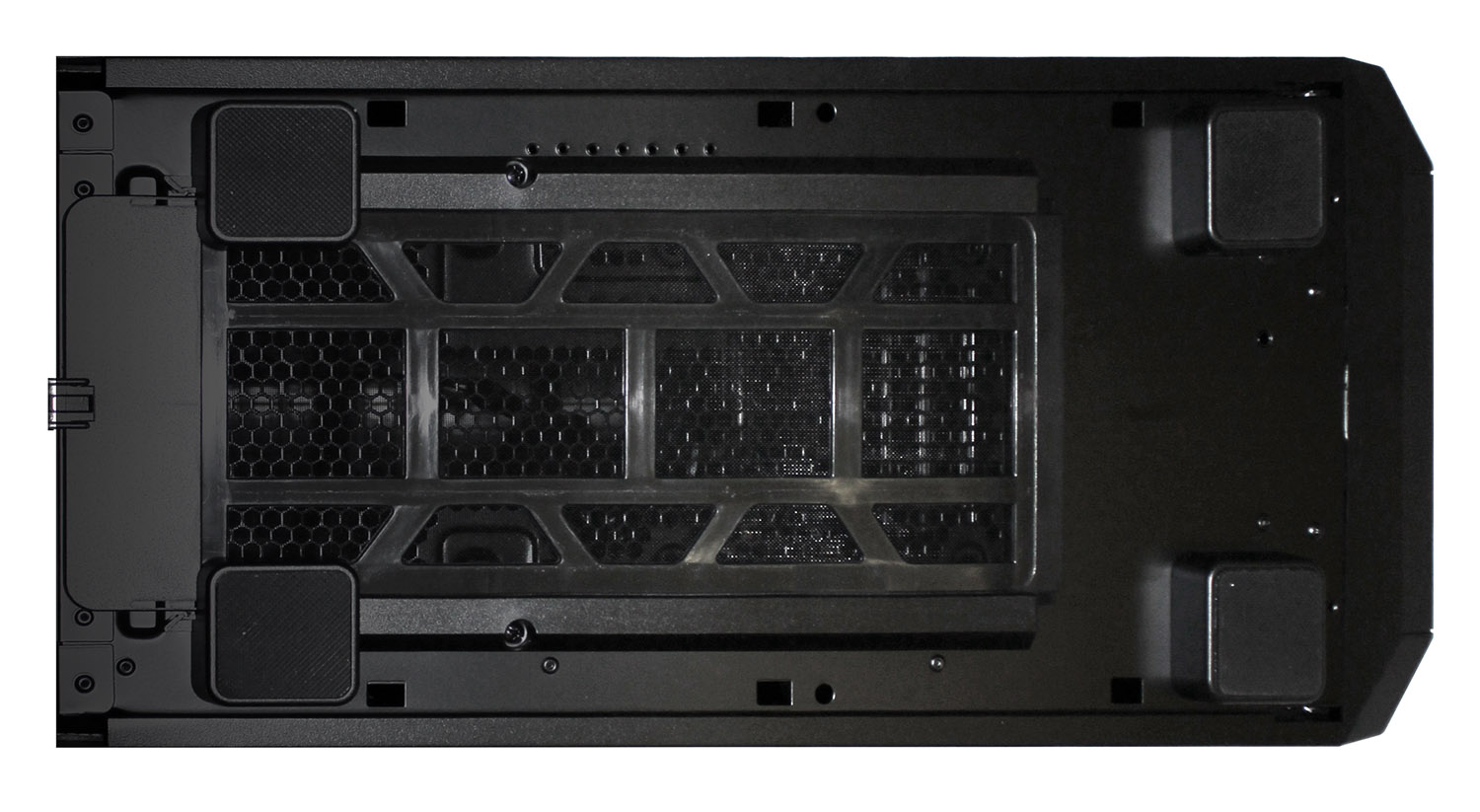

Большую часть нижней панели занимает вентиляционная решетка, закрытая пылевым фильтром:
Рассмотрим его внимательнее:
С учетом примененного материала, а также крупных и высоких ножек корпуса можно говорить о том, что разработчики постарались обеспечить достаточное расстояние от поверхности для надлежащей вентиляции.
Боковые стенки выполнены из стали толщиной 0.7 мм. В середине находится декоративное углубление с логотипом компании-производителя.
Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства be quiet! Silent Base 600.
Отсек системной платы располагается над местом для блока питания. В этом плане все стандартно для примененной конструкции класса «средняя башня».
Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Четыре крупных отверстия в поддоне, снабженных силиконовыми мембранами, предназначены для организации кабелей. «Сable management» в данном корпусе be quiet! выглядит весьма многообещающе, но его удобство и эффективность мы сможем оценить только во время сборки.
Остается добавить, что заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако все они крепятся винтами с накатанной головкой.
В передней части находится корзина для жестких дисков на три накопителя, к ней мы еще вернемся, а пока взглянем на обратную сторону be quiet! Silent Base 600 в открытом состоянии.
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.
Также с обратной стороны предусмотрены две оснастки для установки твердотельных накопителей или жестких дисков формата 2.5".
Рассмотрим боковую крышку внимательнее:
Как уже упоминалось, она выполнена из стали толщиной 0.7 мм, а изнутри покрыта толстым вибро- и шумопоглощающим покрытием. При этом углубление в центре с логотипом производителя оказывается съемной крышкой, на место которой можно установить вентилятор диаметром 120 мм.
Одной из фишек корпуса является трехпозиционный реобас, позволяющий менять входное напряжение вентиляторов (5, 7 и 12 В). Он подключается к питанию посредством разъема для дисков SATA, на выходе – три трехконтактных разъема для подключения вертушек. Здесь легко посетовать на недостаточное количество разъемов, ведь два уже заняты штатными вентиляторами, и мы можем подключить лишь еще один. А для остальных придется использовать переходники или иные варианты.
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
В корпусе be quiet! Silent Base 600 Silver собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить весьма габаритные комплектующие: видеокарты длиной до 413 мм, процессорный кулер высотой до 167 мм и блок питания длиной до 290 мм. В случае установки в основании дополнительного вентилятора максимальная длина БП сокращается до 160 мм. Используемая тестовая система в плане размеров компонентов заметно скромнее, так что все должно пройти гладко.
Системная плата в be quiet! Silent Base 600 устанавливается не на стандартные шестимиллиметровые стойки, а на экструдированные выпуклости поддона с резьбой. Это можно отнести к недостаткам, поскольку в случае повреждения резьбы заменить стойку не получится. По центру вместо одного из креплений установлена шпилька, которая позволяет сразу центрировать плату. Напомню, что винтов с накатанной головкой для крепления материнской платы в комплекте не предусмотрено.
Устанавливаем жесткие диски. Здесь все просто – резиновые салазки крепятся к HDD с помощью винтов с накатанной головкой.
В корзину «винчестер» с установленными салазками просто задвигается. На месте он сидит достаточно надежно.
В век цифровой дистрибуции привод оптических дисков уже не так актуален, поэтому его установку мы пропустим. Но стоит сказать, что при необходимости установки оптического привода, реобаса или другого 5.25" устройства никаких проблем не ожидается. Нет никаких неожиданностей и при установке блока питания.
На очереди платы расширения, для крепления которых используются винты с накатанной головкой. Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются.
Здесь стоит отметить, что во многих моделях корпусов силиконовые мембраны держатся в своих местах очень слабо и норовят слететь. В данном случае такой проблемы нет, мембраны крепятся надежно и это радует.
Лицевая сторона be quiet! Silent Base 600 в плане укладки кабелей выглядит неплохо.
В целом качество изготовления корпуса находится на высоком уровне. Замечу только, что винты с накатанной головкой, предназначенные для фиксации плат расширения, были немного перетянуты, открутить их руками не представлялось возможным, да и с использованием отвертки пришлось приложить значительные усилия.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения be quiet! Silent Base 600 состоит из двух фирменных вентиляторов be quiet! PureWings 2 диаметром 140 и 120 мм с лопастями аэродинамической формы.
Обе модели выполнены из черного пластика. Одна из них, размером 120 мм, размещена сзади, за процессорным разъемом, вторая (140 мм) – в передней части.
Скорость вращения заднего вентилятора составляет 1200 об/мин, он отвечает за удаление нагретого воздуха из корпуса. Передний крутится при 900 об/мин и поставляет в систему прохладный воздух извне.
С учетом установки графического ускорителя, выдувающего воздух за пределы системного блока, можно констатировать пониженное давление внутри корпуса, что может привести к тому, что он будет затягивать пыль через щели. Однако это легко исправить, установив дополнительный вентилятор или даже несколько.
Благо разработчики предусмотрели такую возможность. Систему охлаждения корпуса можно дополнить еще одним вентилятором размером 140 мм на передней панели, парой 140 или 120 мм на верхней грани, одним 140 или 120 мм в основании и одним 120 мм на боковой крышке.
После включения системы я был приятно удивлен, насколько тихо она работала. Во всем диапазоне оборотов вентиляторов шума от них почти не слышно. Свою роль в этом играют и аэродинамические крыльчатки вертушек и массивный корпус с толстыми стенками, шумо- и вибропоглощающим покрытием. А резиновые салазки для жестких дисков прекрасно изолируют от вибраций.
Для наглядности используемые при тестировании be quiet! Silent Base 600 Silver программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.17.0 («бублик») |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения be quiet! Silent Base 600 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в be quiet! Silent Base 600 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Система, собранная в корпусе be quiet!, превосходит открытый стенд с точки зрения шума. На расстоянии в один метр были зафиксированы незначительные 33 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаУ компании be quiet! получился добротный корпус. Особенно нужно отметить низкий уровень шума – что в случае протестированной ранее версии с окном, что без. Все достоинства и недостатки модели в кратком виде перечислены ниже, но если по сути дела, be quiet! Silent Base 600 вполне заслуживает внимания.
Рекомендуемая цена на сайте производителя – 109.90 евро, что по текущему курсу составляет чуть менее 7 000 рублей. Возможно, в варианте Silent Base 600 нет особой изюминки (в отличие от Silent Base 800), но это весьма качественное решение, которое продается за разумные деньги. А многим именно это и нужно.
Плюсы be quiet! Silent Base 600:
Минусы корпуса:
| Модель | be quiet! Silent Base 600 |
| Версия | Silver |
| Материал | Сталь, пластик |
| Габариты | 495 x 230 x 493 мм |
| Накопители 5.25" | 3 |
| Накопители 3.5" | 3 внутренних |
| Накопители 2.5" | 2 внутренних |
| Материнская плата | ATX, Micro-ATX, Mini-ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0, 2 x USB 2.0, HD Audio |
| Охлаждение лицевое | 2 x 140 мм, 1 опционально |
| Охлаждение заднее | 1 х 120 мм |
| Охлаждение верхнее | 2 x 140/120 мм (опциональны) |
| Охлаждение нижнее | 2 x 140/120 мм (опциональны) |
| Охлаждение боковое | 1 х 120 мм (опционально) |
| Слоты расширения | 8 |
