В арсенале компании Nvidia представители семейства GeForce с литерой «7» в названии традиционно позиционируются как оптимальные решения для игровой системы, обеспечивая баланс между высокой производительностью и доступной стоимостью.
Правила не изменились и в случае десятой серии GeForce, в которой определенный интерес представляет модель GeForce GTX 1070. Современный графический процессор Pascal, авторазгон в режиме Boost до 2 ГГц, 8 Гбайт видеопамяти – все, что доктор прописал, по версии пользователей.
Новинка опережает по уровню быстродействия GeForce GTX 980 Ti, и при этом у нее остается запас частотного потенциала, укладывается в тепловой пакет 150-160 Вт и является настоящим убийцей бывших флагманов. И как можно пройти мимо такой красавицы?
Описание на сайте производителя – ссылка.
Дизайн Nvidia GeForce GTX 1070 Founders Edition повторяет старшую версию GP104. Разработчики переработали и отточили алюминиевый кожух, сделав его более многогранным, что придает новинке агрессивный вид и стильный образ. В целом внешний вид стал футуристичнее.
Референсный дизайн, как и положено, остался без изменений. В центре стоит радиатор с испарительной камерой, через множество ребер которого проходит воздух. Сзади установлен дополнительный теплорассеиватель для отвода тепла от центральной пластины. Алюминиевое основание охлаждает микросхемы памяти GDDR5 – здесь их восемь, производства Samsung – через термопрокладки.
С обратной стороны предусмотрен декоративный кожух, который разбирается с двух сторон. Столь привычное и в какой-то мере эффективное решение используется как эталонное.
Пусть обе новинки, GeForce GTX 1080 и GTX 1070, достаточно схожи, но печатные платы для них используются разные. Во-первых, в случае GDDR5 применена другая трассировка печатной платы, сами модули крупнее. Во-вторых, из-за уменьшенного теплопакета (150 Вт) количество фаз сократилось до четырех так же, как и для версий GeForce GTX 970/ GTX 980 эталонного дизайна.
Правда, видеокарта по-прежнему потребляет энергию помимо слота PCI-e через единственный разъем 8 pin. ШИМ-контроллер поддерживает различные режимы управления фазами, включая адаптивное включение и выключение при необходимости.
В качестве эталонной частотной формулы для GeForce GTX 1070 Founders Edition были выбраны следующие значения: частота ядра – 1506 МГц, в режиме Boost – до 1683 МГц, видеопамяти – 2002 МГц.
В играх и бенчмарках новинка автоматически разгоняется до более высоких значений. В среднем частота GPU составляет 1725-1768 МГц при напряжении 1.063 В.
Как всегда, наше знакомство с новой линейкой началось с референсной видеокарты. В свое время ее уже изучил мой коллега Дмитрий ака Rasamaha, представив соответствующий материал «Обзор и тестирование видеокарты Nvidia GeForce GTX 1070».
Описание на сайте производителя – ссылка.
В модельном ряду компании ASUS пополнение. Разработчики расширили ассортимент графических ускорителей GeForce GTX 1070 еще одной новинкой с белоснежным оформлением и интересным названием – Dual. Нет, ни о какой двухпроцессорной видеокарте речи не идет, под этим именем скрываются модели, оснащенные модифицированной системой охлаждения с двумя вентиляторами.
Одной из ключевых особенностей, о которой заявили инженеры, стало оформление ASUS GeForce GTX 1070 Dual. Такое решение делает ее неплохим выбором для покупки в пару к материнским платам, формально не относящимся к игровым линейкам (к примеру, ASUS X99-A II, защитный кожух и радиаторы которой оформлены в идентичном дизайне со вставками синего и серебристого цвета на белых радиаторах).
Сама новинка позиционируется как доступная модель, что немаловажно, если вы хотите приобрести видеокарту данного бренда и при этом пожертвовать функциональностью по сравнению с версией Strix. Отметим, что на задней панели предусмотрен один видеовыход Dual-link DVI-D и по два HDMI 2.0 и Display Port 1.4. Габариты видеокарты – 240 x 129 x 41.5 мм.
Основным новшеством ASUS GeForce GTX 1070 Dual стала система охлаждения. В качестве теплорассеивателя применен односекционный радиатор с двумя тепловыми трубками диаметром 8 мм, пронизывающими набор алюминиевых пластин. Высота ребер невелика и составляет 12 мм.
За активное охлаждение отвечают два вентилятора производства Everflow, модель T129215SU, которые используются компанией ASUS повсеместно. Характеристики 12 В, сила тока 0.5 А, скорость вращения составляет 1000-3600 об/мин, тихими они являются до 1500 об/мин.
Основание кулера накрывает четыре микросхемы видеопамяти и контактирует через синие термопрокладки. А за охлаждение зоны VRM отвечает небольшой низкопрофильный радиатор, расположенный ближе к интерфейсной панели.
ASUS GeForce GTX 1070 Dual построена на оригинальной печатной плате черного цвета. Для новой линейки разработчики создали уникальную PCB, которая будет использована и в других продуктах. К ее достоинствам отнесем, что она построена с использованием качественной элементной базы, которая соответствует фирменной концепции Super Alloy Power II.
Подсистема питания выполнена по формуле «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять. Подобная организация ориентирована на максимальный и стабильный разгон, но близкое расположение мосфетов и слабое охлаждение являются сдерживающими факторами. В качестве ШИМ-контроллера задействована микросхема uP9511P производства uPI Semiconductor.
Несмотря на это, видеокарта ASUS GeForce GTX 1070 Dual получила неплохой заводской разгон даже по сравнению с более дорогими моделями. Частота графического процессора повышена с 1506 МГц до 1582 МГц, в режиме Boost – до 1772 МГц. Видеопамять функционирует при эталонном значении 2002 МГц.
Фиксация вентиляторов на отметке 60%, что составляет 2100 об/мин, позволяет разогнать ASUS GeForce GTX 1070 Dual по ядру и памяти до 1650 МГц и 2252 МГц соответственно. Именно в таком режиме температурные показатели находятся на приемлемом уровне, а стабильность оверклокинга не подвергалась сомнению даже спустя полтора часа игры в Battlefield 1.
Что касается соответствующего обзора, то в скором времени он появится на страницах нашей лаборатории.
Описание на сайте производителя – ссылка.
Линейка ASUS Strix получила обновленный дизайн со строгими изломами кожуха системы охлаждения и тремя крупными вентиляторами, полностью накрывающими массивный радиатор. Несмотря на всю строгость, разработчики прибегнули к использованию активной подсветки Aura, которая стала единой для всей системы и в случае использования материнской платы ASUS позволяет управлять подсветкой как единым целым.
Обратная сторона ASUS ROG GeForce GTX 1070 Strix защищена опорной пластиной от перегибов и повреждения элементов. Дизайнеры изрядно поработали над ее внешним видом, добавив технологический рисунок и прорези по всей площади.
Сбоку размещена надпись «Republic of Gamers», которая является частью подсветки. Ее отлично заметно при прозрачной боковой дверце корпуса. Отличительные особенности новинки заключаются и в больших габаритах: длина видеокарты составляет 298 мм, ширина – 120 мм.
Система охлаждения героя обзора состоит из нескольких частей. Сверху установлен кожух с тремя вентиляторами разного диаметра. У моделей, размещенных по бокам, диаметр крыльчаток 84 мм, в центре – 88 мм. Логотип компании-производителя подсвечивается RGB светодиодами. Под кожухом проходят две светопропускающие трубки, которые при включении видеокарты озаряют периметр мягким рассеянным светом. Кожух сзади – декоративный. В него встроили логотип серии ASUS ROG с такой же светодиодной подсветкой.
На первый взгляд радиатор очень большой, но это обманчивое впечатление. Если посмотреть на систему охлаждения в профиль, заметно, что толщина теплорассеивателя не больше толщины вентиляторов. Если бы радиатор хоть на миллиметр увеличили бы в высоте, то пришлось бы уменьшить высоту крыльчаток, что сказалось бы на производительности вертушек, а это чревато снижением КПД системы охлаждения. Дело в том, что радиатор получил достаточно плотное оребрение и продувать воздух через него сложно. Поэтому разработчики ASUS поставили три вентилятора.
На ASUS ROG GeForce GTX 1070 Strix силовые транзисторы охлаждаются не дополнительным радиатором, а основным. Они контактируют друг с другом через термопрокладку и прижимаются двумя винтами. Увы, микросхемы видеопамяти охлаждаются по остаточному принципу, и тоненькая пластина накрывает не все микросхемы.

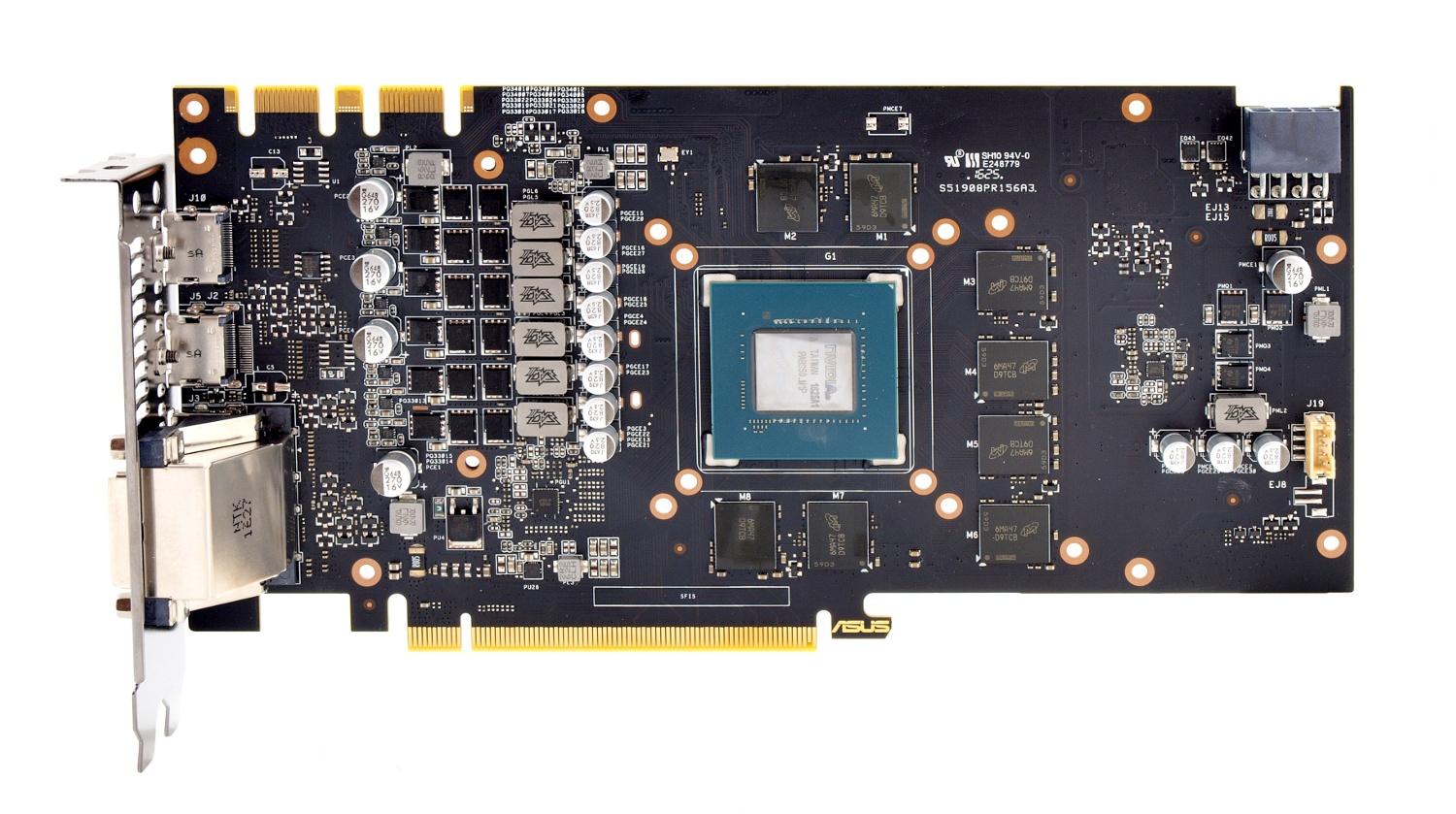

Перед нами уникальная печатная плата собственной разработки, которая построена с использованием качественных элементов, соответствующих технологии Super Alloy Power II. Они должны обеспечивать стабильную работу при высоких нагрузках и обладают повышенным сроком службы.
Несмотря на схожесть со старшей версией, ASUS ROG GeForce GTX 1070 Strix вместо подсистемы питания по схеме «8+2» получила только «6+1». Конечно же определенный запас мощности сохраняется, но переработке подверглись и другие узлы карты. К примеру, она оснащена лишь одним разъемом дополнительного питания.
Видеокарта ASUS ROG GeForce GTX 1070 Strix получила прирост быстродействия в сравнении с эталонной моделью за счет высокого заводского разгона, одного из лучших среди GeForce GTX 1070. Частота ядра была повышена с 1506 МГц до 1633 МГц, Boost – до 1835 МГц. Видеопамять функционирует при эталонном значении 2002 МГц.
В плане разгона новинка показала себя хорошо. После нескольких попыток и часа игр частоту ядра удалось повысить на 92 МГц, а память – на 250 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты ASUS ROG GeForce GTX 1070 Strix (ROG Strix-GTX1070-O8G-Gaming)
Описание на сайте производителя – ссылка.
При взгляде на EVGA GeForce GTX 1070 SC Gaming ACX 3.0 так и хочется воскликнуть «все новое – хорошо забытое старое». Разработчики практически без изменений использовали прошлые наработки, лишь слегка подкорректировав цветовую гамму кожуха, тем самым намекнув о глубокой модернизации, но на самом деле это не так.
Компания EVGA одной из первых столкнулась с массовой проблемой недооценки нагрева подсистемы питания VRM, да так, что пришлось отзывать часть видеокарт, выпускать руководство по замене термопрокладки и модифицированную версию BIOS с повышенными оборотами вентиляторов. Кто сказал, что видеокарты GeForce GTX 1070/1080 мало потребляют энергии? Шутники
Дизайн моделей EVGA седьмой и девятой серий GeForce практически не изменялся и строился по схожему принципу. Вычерненный кожух системы охлаждения и два крупных вентилятора. Именно с последними инженеры чаще всего и экспериментировали, модифицируя форму крыльчатки. В десятой линейке проявились изменения. Теперь внешний вид графических решений EVGA переработан, так что GeForce GTX 1070 SC Gaming выполнена в новом стиле. Пластиковый кожух стал светлее и обзавелся четырьмя зонами подсветки (сетчатые решетки в центральной части). А множественные элементы и винтики по периметру под шестигранный ключ подчеркивают выбранный стиль.
За активное охлаждение отвечают два одиннадцатилопастных вентилятора диаметром 90 мм. Сквозь них просматривается массивный радиатор с поперечным расположением пластин. Обратная сторона видеокарты защищена металлическим «бэкплейтом», который оснащен множеством сквозных отверстий для выхода горячего воздуха. Здесь же размещена наклейка с серийным номером и кодом модели.
Размеры новинки сопоставимы с референсной версией. Ее длина – 267 мм, ширина – 111 мм, она занимает два слота расширения. Разработчики подготовили и версию Black Edition, отличающуюся черным кожухом и подсветкой RGB.
Радиатор представляет собой двухсекционный теплорассеиватель, набранный из множества алюминиевых никелированных пластин сложной формы. Ребра пронизывают пять тепловых трубок диаметром 6 мм каждая. Они выполнены в интересной конфигурации: две – U-образные, три – I-образные. В основании напаяна алюминиевая вставка.
Вентиляторы с интересной формой лопастей представлены компанией Power Logic, модель PLA09215B12H. Характеристики: напряжение 12 В, потребляемый ток – 0.55 А. Данные версии работают в диапазоне 0-3000 об/мин, оставаясь бесшумными до 900 об/мин и тихими до 1500 об/мин. На роторе красуется первая буква имени производителя.
За отвод тепла от микросхем памяти и силовых транзисторов отвечает единая металлическая пластина, выступающая в роли плоского радиатора. Отсутствие оребрения сказывается на эффективности такого решения, проблему решает большая площадь рассеивания.
Опорная пластина защищает печатную плату от прогиба и посторонних элементов при эксплуатации. Она не контактирует с зоной VRM, а лишь с участком графического процессора, и во время работы остается горячей.
Видеокарта EVGA GeForce GTX 1070 SC Gaming единственная, которая построена на оригинальной печатной плате черного цвета. Разработчики использовали эталонную PCB, рекомендованную вендором. Длина составляет 267 мм, ширина – 111 мм.
Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Как и подобает модели из серии SuperClocked, видеокарта EVGA может похвастать неплохим заводским разгоном графического ядра. Его частота поднята с 1506 МГц до 1595 МГц, в режиме Boost возрастает с 1683 МГц до 1785 МГц, а в играх достигает 1974 МГц. Частота видеопамяти не тронута, она функционирует при 2002 МГц.
Выставление параметра PowerLimit в максимальное положение и оборотов вентиляторов на 100% позволило разогнать видеокарту, повысив частоту ядра и памяти соответственно на 135 МГц и 325 МГц. В процентном соотношении разгон составил 8% и 16% относительно штатных частот модели EVGA GeForce GTX 1070 SC Gaming. В тесте частота ядра держится на уровне 2012-2076 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты EVGA GeForce GTX 1070 SC Gaming ACX 3.0».
Описание на сайте производителя – ссылка.
Единственна и неповторимая! Только видеокарты серии Hall of Fame могут по праву называться белоснежными представителями мира графических ускорителей, а не их копии и аналоги. Разработчики проработали над всеми деталями и мелочами, смогли создать поистине шедевральный продукт.
Модель KFA2 GeForce GTX 1070 Hall of Fame привлекает внимание белоснежным дизайном системы охлаждения и печатной платы. За счет этого серия HOF заметно выделяется на фоне конкурирующих решений, что по достоинству оценят любители моддинга. Благо на рынке существуют белые материнские платы, вентиляторы и процессорные системы охлаждения. Разработчики окрасили в светлые тона не только PCB. Кожух СО, вертушки, наклейки на роторах – все абсолютно белое. Лишь защитные колпачки из коробки получили прямо противоположный цвет – черный.
Заднюю сторону закрывает массивный «бэкплейт». Металлическая пластина содержит множество прорезей, но они носят больше декоративный характер, нежели предназначены для беспрепятственного выхода горячего воздуха. Здесь стоит отметить две зоны подсветки – надписи «Hall Of Fame» сбоку и полосы в центральной части.
Длина KFA2 GeForce GTX 1070 Hall of Fame – 318 мм, ширина – 137 мм, высота – 53 мм. В системном блоке она перекроет почти три слота расширения.
Система охлаждения в версии KFA2 представляет собой классическую конструкцию со всеми вытекающими. Интересная особенность – несмотря на массивный радиатор, к печатной плате кулер крепится всего четырьмя маленькими винтиками.
Охладитель представляет собой двухсекционный радиатор, набранный из множества алюминиевых ребер простой формы. Они пронизаны пятью тепловыми трубками: диаметр четырех – 9 мм, одной – 6 мм. Все соединения тщательно пропаяны. Для улучшения передачи тепла между трубками в основании напаяна медная пластина. Она ровная, без горбов и выпуклостей, обработана качественно, но не до зеркального блеска.
Под кулером KFA2 GeForce GTX 1070 Hall of Fame скрывается серебристая пластина, которая играет роль элемента жесткости и радиатора всех ключевых точек на плате. Она отводит тепло от всех микросхем видеопамяти, силовых транзисторов и прочих микросхем. В зоне VRM предусмотрено высокое оребрение, а за краем PCB радиатор переходит в ручку для переноса и крепления комплектной подпорки.
Не стоит забывать и о трех вентиляторах диаметром 87 мм.
KFA2 GeForce GTX 1070 HOF основана на оригинальной печатной плате белого цвета – это особенность серии Hall of Fame. Унификации с другими моделями обнаружено не было, поскольку разработчики подошли к созданию данной PCB с чистого листа. К ее достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, микросхемы DrMOS, усиленную подсистему питания.
Подсистема питания отличается от эталонной, будучи усиленной. Она функционирует по формуле «8+3», в которой восемь фаз отводится на графический процессор и три – на видеопамять.
Забегая вперед, подчеркнем, что это положительно сказалось на разгонном потенциале и значительно снизило температуру зоны VRM по сравнению с другими протестированными моделями GeForce GTX 1070. В качестве ШИМ-контроллера используется микросхема IR 3595A.
Видеокарта KFA2 вызывает интерес во многом благодаря дизайну; тем не менее, за привлекательным обликом скрывается неплохой заводской разгон. Частота ядра поднята с 1506 МГц до 1620 МГц, в режиме Boost она повышается с 1683 МГц до 1823 МГц при напряжении 1.05 В. Видеопамять функционирует на эталонной частоте 2002 МГц.
После получаса попыток удалось добиться повышения частоты ядра на 130 МГц, видеопамяти – на 450 МГц. В играх и тестах частота GPU динамически поднималась до 2100 МГц. Если отказаться от разгона памяти, то видеоядро разгонялось до 2150 МГц, если ядра, то память могла работать при 2490 МГц. Приходится чем-то жертвовать.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты KFA2 GeForce GTX 1070 Hall of Fame».
Описание на сайте производителя – ссылка.
Инженеры компании MSI нашли золотой источник в виде оптимальных радиатора, вентиляторов и настроек их работы. Год за годом разработчики улучшают свое детище под общим названием Twin Frozr, который разменял шестое поколение, и прорабатывают дизайн.
Не исключено, что у многих пользователей складывается впечатление, что видеокарта точная копия своей старшей сестры GTX1080 Gaming X и похожа на своих предшественников. Но в этом нет ничего зазорного! Отличное соотношение производительности, эффективности и уровня шума, разве есть за что критиковать инженеров?
Перед нами стилистика серии Gaming, где передний пластиковый кожух состоит из множества деталей и оборудован светодиодами подсветки, в качестве активного охлаждения используются два вентилятора диаметром 100 мм. Обратную сторону защищает металлическая пластина черного цвета
Вся конструкция системы охлаждения по сути уже стала классической. Спереди прямо к радиатору независимо друг от друга крепятся, и вентиляторы, и кожух. Радиатор тоже ничем особенным не выделяется.
Из основания расходятся пять медных тепловых трубок, которые покрыты слоем никеля. Четыре толщиной 6 мм и одна 10 мм. Они идут как вверх, так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив алюминиевых ребер.
Всю печатную плату накрывает еще одна пластина, которая не только является элементом жесткости, но и отводит тепло с ключевых микросхем на текстолите. За охлаждение подсистемы питания отвечает отдельный низкопрофильный радиатор с оребрением.
Печатная плата MSI GeForce GTX 1070 Gaming X вышла очень большой в высоту. Инженеры использовали качественную элементную базу, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Практически всю правую часть печатной платы занимает подсистема питания. Она выполнена по формуле «8+2» для графического процессора и видеопамяти соответственно.
Видеокарта MSI GeForce GTX 1070 Gaming X снабжена небольшим заводским разгоном – частота ядра повышена с 1506 МГц до 1607 МГц (в режиме Boost – до 1797 МГц) при напряжении 1.063 В, видеопамять функционирует при 2027 МГц.
Для ручного разгона PowerLimit и скорость кулера были повышены до максимума. В итоге удалось добиться стабильной работы при частоте ядра и памяти 1667 МГц и 2177 МГц соответственно.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты MSI GeForce GTX 1070 Gaming X».
Описание на сайте производителя – ссылка.
Palit GeForce GTX 1070 GameRock выполнена в белоснежно-синем исполнении, что смотрится очень оригинально. Дизайн подчеркивают два 100 мм вентилятора с матовыми полупрозрачными лопастями. Разработчики явно уделили внимание внешнему виду видеокарты, а не отделались простым черным кожухом.
Задняя сторона Palit GeForce GTX 1070 GameRock закрыта массивной опорной пластиной, которая играет роль элемента жесткости и защищает видеокарту от прогиба под тяжелым кулером. В передней части разработчики сделали прорези в бэкплейте, где на печатной плате разместились точки замера напряжений и резисторы для снятия защиты по силе тока и напряжения для экстремального разгона.
К плюсам относятся и двойной переключатель BIOS, который для видеокарт Nvidia является редким явлением. Его можно использовать для хранения нескольких настроек, к примеру, с высоким разгоном, и тихими параметрами скорости вращения вентиляторов.
При наличии в запасе ширины двух с половиной слотов расширения сложно реализовать неэффективную систему охлаждения. Естественно, под демонтируемым кожухом расположен крупный радиатор, а сами вентиляторы обладают полноценной высотой профиля лопастей.
Основной радиатор включает две секции, в том числе главную с медной пластиной над GPU и припаянными тепловыми трубками. Припой, насколько мне удалось рассмотреть, присутствует с обеих сторон тепловых трубок и даже между ними. Сами трубки небольшие, всего 6-10 мм в диаметре.
Во второй части, соединенной с первой тремя тепловыми трубками, с обратной стороны установлена пластина. Она охлаждает зону VRM. И снова нас ждет качественная и добротная пайка. Причем прижим осуществлен тремя винтами, а не только по краям. В итоге все микросхемы Dr.MOS охлаждаются равномерно.
Завершает конструкцию кожух с двумя вентиляторами, диаметр которых равен 96 мм. Их крыльчатки вращаются в разные стороны, а профиль лопастей оптимизирован для создания максимального давления воздуха.
Palit GeForce GTX 1070 GameRock построена на оригинальной печатной плате старшей модели GTX 1080 GameRock: разработчики оставили без изменений дизайн PCB, только отказались от одной фазы памяти и одного шестиконтактного разъема дополнительного питания.
Используется качественная элементная база, отметим использование твердотельных конденсаторов и микросхем DrMOS, что должно положительно сказаться на разгонном потенциале, стабильности и надежности работы новинки. При необходимости для GeForce GTX 1070 GameRock Premium Edition можно отключить защиту по силе тока и увеличить максимальное напряжение vGPU.
Для этого надо удалить резистор, который не прикрыт никаким дополнительным стикером. А значит, при правильном подходе можно сохранить гарантию. Рядом есть площадки с землей, +5 В и +12 В. Ну а точки замера напряжений – это логичный довесок для полного набора энтузиаста.
Premium Edition в наименовании наводит на мысль о расширенном комплекте поставки, но в компании Palit решили придать этому словосочетанию другое значение – высокий заводской разгон, наибольший среди всех других моделей Palit. Если говорить о конкретных цифрах, то частота ядра была повышена с 1506 МГц до 1671 МГц, в режиме Boost – с 1683 МГц до 1873 МГц! Не осталась без внимания и частота памяти, которая теперь функционирует при 2127 МГц.
Не разочаровывает новинка и в плане разгона, оставляя небольшой запас для оверклокера. В целом, удалось достигнуть частоты ядра и памяти 1740 МГц и 2325 МГц соответственно. Данных результатов удалось достигнуть при фиксировании скорости вращения вентиляторов на отметке 1700 об/мин.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Palit GeForce GTX 1070 GameRock Premium Edition».
Описание на сайте производителя – ссылка.
Отличная демонстрация того, как что-то пошло не так: массивный кулер, крупные вентиляторы, качественная элементная база, усиленная подсистема питания, а нагрев и эффективность системы охлаждения желают оставлять лучшего. Здесь как нигде уместно выражение «начали за здравие…». Но обо всем по порядку.
На мой взгляд, внешний вид Zotac GeForce GTX 1070 AMP! Edition очень притягателен и напоминает карбоновое покрытие спортивных гоночных машин. Разработчики видеокарты переработали многие элементы, чтобы сделать ее размеры более демократичными, нежели у версии Zotac GeForce GTX 1070 AMP! Extreme Edition.
Лицевая сторона включает металлический кожух из толстого листа алюминия и два крупных вентилятора диаметром 100 мм. Между ними в виде двух галочек расположены несколько зон подсветки, получившей имя Spectra. На обратной стороне печатную плату защищает опорная пластина с ярким дизайном. Множественные прорези служат для беспрепятственного выхода горячего воздуха, однако в зоне VRM таковые отсутствуют: не исключен вариант, что в процессе тестирования подсистема питания будет заметно греться.
Размеры новинки сложно назвать маленькими: длина видеокарты составляет 299 мм, ширина – 145 мм, в корпусе ПК она перекроет два слота расширения.
Система охлаждения рассматриваемой модели Zotac получила громкое название «Ледяной шторм»; такое же имя получил и кулер старшей версии, что вносит путаницу, поскольку между двумя конструкциями СО кроме имени нет ничего общего. Основной охладитель представляет собой двухсекционный радиатор, набранный из пластин простой формы. Они пронизаны пятью тепловыми трубками: двумя диаметром 9 мм, двумя – 7 мм и одной – 6 мм.
Медное основание контактирует с графическим процессором и является посредником между GPU и тепловыми трубками, все соединения тщательно пропаяны. Для расширения зоны влияния здесь же расположена алюминиевая пластина, которая накрывает все микросхемы памяти и две фазы питания Vmem.
За охлаждение подсистемы питания отвечает низкопрофильный радиатор с голубой термопрокладкой. Прижим заслуживает оценки «хорошо», но, как бывает в подобных случаях, ему не хватает еще одного крепления в центре конструкции для идеального прилегания ко всем транзисторам.
Вентиляторы изготовлены компанией Ecotherm, перед нами модель GFM10012H12SPA. Данный производитель является партнером Galax. Характеристики вертушек: 12 В и 0.5 А. Скорость вращения крыльчаток лежит в диапазоне 0-2100 об/мин, они являются бесшумными до 1250 об/мин, тихими – до 1700 об/мин.
Обратная сторона видеокарты защищена опорной пластиной. Она не контактирует с PCB посредством термопрокладок и не отводит часть тепла. Для защиты от короткого замыкания большая часть поверхности скрыта под пленкой.
Видеокарта Zotac GeForce GTX 1070 AMP! Edition построена на оригинальной печатной плате черного цвета. Данную PCB мы видим и на топовой модели серии AMP! Extreme. Новинка содержит идентичные конструктивные особенности вплоть до применения SMD-элементов одних партий.
На обратной стороне расположен емкий конденсатор Power Boost, предназначенный для снижения колебаний мощности и уменьшения пульсирующих помех. Используется качественная элементная база.
Подсистема питания построена по усиленной схеме «8+2», где восемь фаз отводится на графический процессор и две – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Несмотря на позиционирование, Zotac GeForce GTX 1070 AMP! Edition способна похвастать небольшим заводским разгоном, благодаря чему можно ожидать прибавки в несколько FPS. Частота графического ядра повышена с 1506 МГц до 1607 МГц, в режиме Boost – с 1683 МГц до 1797 МГц при напряжении 1.063 В. В играх и бенчмарках она динамически поднимается до 1962 МГц. Видеопамять функционирует на эталонных частотах.
Ручной разгон проводился фирменной программой FireStorm. На открытом стенде и при 100% кулера удалось добиться всего + 85 МГц по ядру и +375 МГц по памяти. Что ж, Zotac GeForce GTX 1070 AMP! Edition, ты старалась изо всех сил.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Zotac GeForce GTX 1070 AMP! Edition
Описание на сайте производителя – ссылка.
Кто-то разглядит в Zotac GeForce GTX 1070 AMP! Extreme попытку скопировать модель WindForce 3X, однако будет не прав. Если рассматривать вопрос только с этой позиции, то разработчики уже заняли все системы охлаждения, начиная с одного и заканчивая пятью вентиляторами. Что же прикажете делать остальным производителям? В целом новинка представляет собой отличное сочетание мощи и габаритов.
Видеокарта Zotac GeForce GTX 1070 AMP! Extreme поражает с первых секунд знакомства. Разработчики постарались еще сильнее расширить пропасть между обычными моделями и линейкой AMP! Extreme Edition. Это вырисовывается в более массивном и широком радиаторе, ребре жесткости, и главное – металлическом кожухе из толстого листа алюминия. Новинка не только выглядит огромным монолитным устройством, но и ощущается в руках не как хрупкий, а прочный и внушающее доверия топовый продукт.
Внешний дизайн подчеркивается четырьмя светлыми полосами по краям кожуха – одними из элементов подсветки Spectra. Они окантовывают три вентилятора типоразмера 92 мм с интересными лопастями, имеющие двойную крыльчатку, но со слабой выгнутой формой, что может сказаться на невысоком статическом давлении для прокачки воздуха через радиатор.
В почти стопроцентном случае пользователи видят в ПК лишь обратную сторону видеокарты. Поэтому разработчики постарались на модели Zotac GeForce GTX 1070 AMP! Extreme подчеркнуть ее броской опорной пластиной. Помимо приятного оттенка серого цвета с мелким рисунком она как спортивная машина на капоте имеет две яркие желтые полосы и множественные прорези для горячего воздуха. Нельзя не отметить надпись «Push the Limit» в черной геометрической окантовке, снабженной отдельной подсветкой и один емкий конденсатор из серии Zotac Power Boost.
Что может сильно впечатлить владельца среднестатистического корпуса – это огромные габариты видеокарты. Длина видеокарты составляет 325 мм, ширина – 145 мм, в ПК она перекроет два с половиной слота расширения.
Наконец-то подошла очередь изучения системы охлаждения видеокарты Zotac GeForce GTX 1070 AMP! Extreme и ее конструктивных особенностей. Основание радиатора представляет собой две напаянные пластины: медное для отвода тепла от графического процессора и алюминиевое – для контакта со всеми микросхемами видеопамяти и двумя фазами Vmem.
Охладитель представляет собой двухсекционный радиатор, набранный множеством алюминиевых никелированных пластин с увеличенной высотой. Сверху напаяна рамка для крепления штатных вентиляторов. Радиатор системы охлаждения IceStorm пронизывает шесть тепловых трубок, четыре из которых имеют диаметр 8 мм, и две – 6 мм. Такая конструкция очень эффективна и выглядит прочно. Соединения тщательно пропаяны, хоть и были отмечены два светлых пятна (отсутствие припоя между пластинами и двумя трубками) между ребрами в главной секции.
За охлаждение подсистемы питания отвечает отдельный низкопрофильный радиатор, окрашенный в черный цвет. В качестве термоинтерфейса использована та же синяя прокладка, что и на фотографии выше. Вентиляторы предоставлены компанией Apistek, модель GA92S2U. Они способны работать в диапазоне 0 – 3200 об/мин, и быть бесшумными до 1200, тихими – до 1600 об/мин.
Последним значимым элементом конструкции системы охлаждения является опорная пластина. Как бы нам не хотелось отметить, но она не контактирует с печатной платой через термопрокладки и не отводит часть тепла от нее. Здесь размещена последняя зона подсветки, для которой имеется отдельная плата.
Видеокарта Zotac GeForce GTX 1070 AMP! Extreme построена на оригинальной печатной плате черного цвета. Разработчики снова не смогли уместить все фазы в один ряд и сделали два ответвления для транзисторов и дросселей Vmem и PLL. С учетом данной особенности длина PCB составляет 280 мм, ширина – 142 мм.
Обратная сторона практически ничем не примечательна, за исключением небольшого количества танталовых конденсаторов и емкого конденсатора Power Boost, предназначенного для снижения колебаний мощности и уменьшения пульсирующих помех.
Подсистема питания выполнена по формуле «8+2», где восемь фаз отводится на графический процессор и две – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Видеокарта Zotac GeForce GTX 1070 AMP! Extreme обладает самым высоким заводским разгоном среди всех моделей: единственной версией, которая способна конкурировать с ней в этом плане, является ASUS ROG GeForce GTX 1070 Strix. Частота ядра повышена с 1506 МГц до 1633 МГц, в режиме Boost – с 1683 МГц до 1835 МГц при напряжении 1.05 В. Частота видеопамяти также функционирует на повышенном значении 2052 МГц.
С помощью утилиты Zotac Firestorm удалось разогнать видеокарту до 1668 МГц по ядру и 2352 МГц по памяти при оборотах вентиляторов 100%. Несмотря на эффективную систему охлаждения, от неудачного образца со слабыми оверклокерскими возможностями никто не застрахован, что и произошло с нами: результат ниже среднего.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Zotac GeForce GTX 1070 AMP! Extreme».
Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены различными авторами нашей лаборатории при использовании разных методик тестирования, то часть данных отмечена как отличные от общей методики.
На графиках граница условной бесшумности для системы определена на уровне 30.5 дБА, граница условного комфорта – на отметке 37 дБА. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Температура графического процессора, °CПриведем результаты разгона видеокарт. Во многих случаях итоговые значения зависят не только от качества и эффективности систем охлаждения, но и «удачности» экземпляра и определенного везения. Однако будет интересно сравнить полученные результаты.
Разгон графического процессора, МГцЧто касается производительности графических ускорителей GeForce GTX 1070 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Видеокарта GeForce GTX 1070 способна удивить не только хорошим уровнем производительности, но и невысоким для своего класса энергопотреблением, которое замирает на отметке 150-160 Вт. Не обошлось и без козырей в виде неплохого частотного потенциала, объема видеопамяти 8 Гбайт и поддержки всех актуальных технологий Nvidia. Желающим можно посоветовать попробовать на практике одну из них – Nvidia Ansel, которая предоставляет возможность управления камерой на движке проекта со свободным углом обзора. Новые ракурсы, отличные скриншоты, запись роликов – все это переходит на следующий уровень.
Однако, как неоднократно отмечали мои коллеги, за все хорошее необходимо платить. Высокий ценник – вот что останавливает пользователей от массового приобретения моделей GeForce GTX 1070. Даже спустя полгода самый доступный вариант предлагается чуть дешевле 27 000 рублей, которые ощутимо бьют по карману геймеров. Впрочем, настоящие игроки за ценой не постоят, и если производительности младшей версии GP104 им покажется недостаточно, могут обратить внимание на GeForce GTX 1080.
С другой стороны, если не учитывать валютные колебания, вызывает недоумение позиционирование новинок – по производительности они обходят GeForce GTX 980 Ti, а стоят как GeForce GTX 980. Возникает вопрос, что делать с последними, благо на подходе очередные анонсы. Нам же остается лишь ждать нового витка ценовых войн и надеяться на снижение стоимости GeForce GTX 1070.
