Вряд ли мы откроем тайну, если скажем, что модели Socket FM2+ верхнего ценового диапазона не пользуются большим спросом. Вопрос лишь в том, что считать топ-сегментом в данном случае.
При изучении платформы AMD Socket FM2+ можно выяснить, что средний ценовой сегмент начинается с 6 000 рублей, а стоимость самых дорогих плат – с 12 000 рублей. Аналогичные модели для Socket 1151 стоят в полтора раза дороже.
Если внимательно присмотреться, этому легко найти логическое объяснение. Набор логики AMD A88X, анонсированный еще в 2014 году, морально устарел. Из-за того, что заложенного в него количества портов USB 3.0 сегодня уже недостаточно, производителям приходится выкручиваться, устанавливая дополнительные контроллеры. Кроме того, отсутствует поддержка USB 3.1 (в будущем появятся платы с переработанной PCB и новыми контроллерами), нет слота М.2 (если не подключать дорогие SSD с интерфейсом PCI-e, смело можно заменить разъем обычными моделями под SATA). Парадокс, столько недостатков, а платформа все еще жива!
Здесь сказывается пусть и небольшой, но вполне стабильный спрос на рынке, неплохая (для систем средней и низкой стоимости) производительность, а также хорошая для своего класса интегрированная графика. А раз так, то почему бы не обратить внимание на более дорогие по сравнению с рассмотренными ранее бюджетными и доступными моделями системные платы?
| Форм-фактор | Mini ITX | Mini ITX | Mini ITX | Mini ITX |
| Производитель | MSI | ASRock | MSI | ASRock |
| Модель | A68HI | FM2A78M-ITX+ | A88XI AC V2 | FM2A88X-ITX+ |
| Чипсет | A68H | A78 | A88X | A88X |
| Питание | 5 фаз | 6 фаз | 5 фаз | 6 фаз |
| Система охлаждения | Частичная | Нет | Полная | Нет |
| Память | DDR3 2 DIMM | DDR3 2 DIMM | DDR3 2 DIMM | DDR3 2 DIMM |
| Видеовыходы | HDMI, DVI, D-Sub | HDMI, HDMI, DVI, D-Sub | HDMI, DVI, D-Sub | HDMI, HDMI, DVI, D-Sub |
| Слоты | 1 PCIe 3.0 x16 | 1 PCIe 3.0 x16 | 1 PCIe 3.0 x16; 1 mPCIe (занят) |
1 PCIe 3.0 x16; 1 mPCIe (занят) |
| CrossFire | Нет | Нет | Нет | Нет |
| Порты | 1 M.2; 4 SATA 6 Гбит/с |
6 SATA 6 Гбит/с | 4 SATA 6 Гбит/с | 6 SATA 6 Гбит/с |
| Сеть | RTL8111G | AR8171 | RTL8111G; 802ac; BT4.0 |
AR8171; 802n; BT4.0 |
| Звук | Realtek 887 | Realtek 1150 | Realtek 887 | Realtek 1150; TI NE5532 |
| USB | 4 USB 3.0; 4 USB 2.0 |
6 USB 3.0; 4 USB 2.0 |
4 USB 3.0; 6 USB 2.0 |
4 USB 3.0; 8 USB 2.0 |
| Цена | 6460 | 7500 | 8330 | 8570 |
MSI A68HI (6460 рублей).
Одна из самых доступных на рынке плат форм-фактора Mini-ITX. Из-за цены пострадали возможности, и в первую очередь это сказалось на задней панели. С одной стороны – минимальный набор портов USB, а с другой – есть три основных видеовыхода.
Получается, что MSI хоть и постаралась сэкономить, но все же оставила жизненно важные интерфейсы. Конечно, ни о каком Wi-Fi в базовой комплектации можно и не мечтать.
ASRock FM2A78M-ITX+ (7500 рублей).
Несомненно, вызывает удивление пара видеовыходов HDMI. Решение нестандартное и может пригодиться для домашней мини-системы. Увы, но HDMI не версии 2.0 и поэтому про разрешение 4К можно забыть. В таком случае остается довольствоваться стандартным разрешением, что можно отнести к недостаткам. Правда, распространение телевизоров 4К у нас не настолько сильное. Второй выход логичнее подключить к проектору. Всего у модели четыре видеовыхода.
К сожалению, множественное число никак не соотносится с USB. Всего два USB 2.0 и пара 3.0 – откровенно мало. Остальные подключаются к внутренним разъемам. 7.1-аудиовыходы плюс оптический выход недвусмысленно намекают на желание производителя увидеть свой продукт в составе медиа-компьютера. Мы не будем возражать, но выпустите версию с большим числом портов USB.
MSI A88XI AC V2 (8330 рублей).
У инженеров MSI ассоциации с мультимедиа-системой несколько иные. Выход HDMI один, колодки под 7.1-канальный звук нет. Да и порты USB сделаны единым массивом, пользоваться ими будет не совсем удобно. Не знаю как вам, а мне конфигурация задней панели следующей платы понравилась больше.
ASRock FM2A88X-ITX+ (8570 рублей).
А вот и наглядные улучшения: набор логики AMD A78 заменили на AMD A88X, благодаря чему количество портов USB возросло. В остальном материнская плата полностью копирует характеристики ASRock FM2A78M-ITX+.
MSI A68HI (6460 рублей).
У MSI A68HI есть старшая сестра – плата-близнец. Эта версия выпускается достаточно давно и не поддерживает новые APU, на этом можно было бы поставить точку, но позвольте рассказать о достоинствах.
Во-первых, система питания из пяти фаз оснащена радиатором. Во-вторых, недостающий адаптер Wi-Fi легко вставляется в слот miniPCI-e. Количество портов USB 3.0 равно четырем, что не так уж и мало на фоне остальных конкурентов. В сухом остатке – вполне достойная альтернатива более дорогим образцам.
ASRock FM2A78M-ITX+ (7500 рублей).
Если вам не нужен Wi-Fi и страшит избыточная стоимость платы, то FM2A78M-ITX+ вполне сгодится. Жертвами старого чипсета станет miniPCI-e слот и ограниченное количество портов USB. С этим все понятно, таковы физические ограничения чипсета, но и ставить топовые APU мы не советуем.
Пусть система питания и состоит из шести фаз, работает она без охлаждения. Вполне резонный вопрос, куда оно делось? В компании ASRock считают, что оно не особенно нужно, хотя с моей точки зрения без радиатора зона VRM уже при частичных нагрузках достигнет высокой температуры и вызовет некоторые проблемы стабильности. Разгонять на FM2A78M-ITX+ все равно что играть в русскую рулетку с полностью заряженной патронами обоймой. Чуть-чуть облегчить страдания системы питания можно, установив охлаждение с потоками воздуха, направленными вниз.
В остальном типичная Mini-ITX материнка. Два недостающих порта USB 3.0 подключаются рядом с разъемами SATA.
MSI A88XI AC V2 (8330 рублей).
Единственное правильное решение – это заранее расположить все компоненты системы и продумать PCB. Именно так и поступили в MSI, сразу отделив группу разъемов SATA и USB. В результате не надо даже смотреть в инструкцию, чтобы понять, куда тянуть кабели. Неподалеку поставили адаптер Wi-Fi (подальше от системы питания).
Кстати, о питании, хоть плата и довольствуется всего пятью фазами, они все охлаждаются радиатором. И все было бы хорошо, если бы не досадный разъем питания процессора, который торчит на PCI-e 16x. Да, инженеры пытались сократить расстояние между VRM и разъемом, но в итоге сделали его неудобным.
Кроме того, MSI не смогла в полной мере реализовать все интерфейсы чипсета A88X: четыре возможных SATA из восьми.
ASRock FM2A88X-ITX+ (8570 рублей).
Замена чипсета повлияла на возможности: появился miniPCI-e слот и адаптер Wi-Fi адаптер. К сожалению, последний без поддержки Bluetooth 4.1 и только с двумя антеннами, как следствие, максимальная скорость беспроводной сети ограничена 866 Мбит/с. Современные M.2 Wi-Fi с тремя антеннами позволяют вплотную подойти к реальным скоростям около 1 Гбит/с. К тому же размещение адаптера Wi-Fi над системой питания видится спорным. Представляете, как ему припекает? Логичнее было бы сделать miniPCI-e вертикальным, но нет.
Второе замечание по дизайну относится к разъему питания процессора. Его поставили сразу над единственным слотом PCI-e 16x. Думаю, в процессе сборки мини-системы я буду не один, кто вспомнит инженеров ASRock лестными словами. К счастью, иных грубых ляпов в материнской плате нет. Прошивка BIOS постоянно обновляется, появляется поддержка любой версии APU AMD, в отличие от MSI.
| Форм-фактор | uATX | uATX | uATX |
| Производитель | ASUS | ASUS | MSI |
| Модель | A55BM-Plus | A88XM-Plus | A88XM Gaming |
| Чипсет | A55 | A88X | A88X |
| Питание | 6 фаз | 6 фаз | 6 фаз |
| Система охлаждения | Нет | Полная | Полная |
| Память | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM |
| Видеовыходы | HDMI, DVI, D-Sub | HDMI, DVI, D-Sub | DisplayPort, HDMI, DVI, D-Sub |
| Слоты | 1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 1 PCIe 2.0 x1; 1 PCI |
1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 1 PCIe 2.0 x1; 1 PCI |
2 PCIe 3.0 x16 (8+8х); 2 PCIe 2.0 x1 |
| CrossFire | 16+4 | 16+4 | 8+8 |
| Порты | 6 SATA 3 Гбит/с | 8 SATA 6 Гбит/с | 8 SATA 6 Гбит/с |
| Сеть | RTL8111G | RTL8111G | Killer E2205 |
| Звук | Realtek 887 | Realtek 887 | Realtek 1150 |
| USB | 2 USB 3.0; 10 USB 2.0 |
4 USB 3.0; 10 USB 2.0 |
6 USB 3.0; 8 USB 2.0 |
| Цена | 6290 | 6520 | 8960 |
ASUS A55BM-Plus (6290 рублей).
Покупать материнские платы mATX в ценовом диапазоне свыше 6 000 рублей – занятие спорное. Удобнее собирать систему на базе полноразмерной платы ATX: больше слотов, портов и прочего. Но тем, у кого размеры ограничены корпусом, деваться некуда.
Несмотря на появление в ассортименте AMD сверхбюджетного чипсета AMD А55 платы на нем отнюдь не стали массовыми. Производители решили использовать дизайн более дорогих аналогов, но сократить перечень портов и слотов за счет чипсета. В итоге модели стали худее в возможностях и едва ли ближе к народу.
Компания ASUS, например, выпустила А55BM со стандартным набором интерфейсов, включающим два USB 3.0, четыре USB 2.0 и три видеовыхода. Да и колодка звукового кодека, как на доступных системных платах. Почему-то предпочтение отдано двум PS/2, а не еще одной паре USB.
ASUS A88XM-Plus (6520 рублей).
Объяснение находится просто, версия A88XM-Plus стала донором базы для A55BM-Plus. Но если в первом случае многие вещи объяснимы, то с чипсетом А88Х ASUS могла бы предоставить больше портов на задней панели. Нет ни 7.1 аудиовыходов, ни поддержки 4К при 60Гц.
Что ж, платформа FM2+ действительно устарела, но как некрасиво ведут себя по отношению к данной платформе производители, заочно лишая ее привлекательности в глазах потенциальных покупателей.
MSI A88XM Gaming (8960 рублей).
И только MSI в серии Gaming доказывает, что APU AMD с FM2+ все еще актуальная тема. Посмотрите, DisplayPort – пожалуйста, HDMI – не вопрос, четыре USB 3.0 – да на здоровье. Среди прочего 7.1 аудиовыходы и SPDIF, а перечню интерфейсов позавидуют и некоторые платы для Intel. Обратная сторона медали – стоимость модели.
ASUS A55BM-Plus (6290 рублей).
Из-за заимствования печатной платы ASUS A55BM-Plus на первый взгляд кажется удачным выбором, но это не так. 6 фаз питания работают без охлаждения, нижний слот 4х при использовании второй видеокарты перекроет доступ к разъемам, включая три SATA.
Вообще, все порты SATA поддерживают только 3 Гбит/с, что совершенно не подходит для быстрых SSD. А учитывая соседство A55BM-Plus и A88XM-Plus разница в 300 рублей говорит не в пользу младшей версии.
ASUS A88XM-Plus (6520 рублей).
Построенная на топовом чипсете А88Х плата A88XM-Plus избавилась от большинства проблем: поставили радиатор для охлаждения 6 фаз питания, появилось 8 портов SATA 6 Гбит/с, вместо 2 USB 3.0 количество возросло до 4. К тому же 4 DIMM более удобны нежели 2 слота, как часто бывает на платах конкурентах.
Для идеальности я бы убрал слот PCI и поставил вместо него нижний PCI-e. Тогда в систему смело можно ставить две видеокарты. Но учтите, ASUS не реализовала ровное разделение ресурсов, и нижний слот работает через чипсет.
MSI A88XM Gaming (8960 рублей).
Начнем с хорошего – MSI A88XM Gaming совместима с процессорами Godavari. В целом плата является уменьшенной копией A88X-G45 Gaming.
Преобразователь напряжения построен по шестиканальной схеме, в которой использованы классические Mosfet и радиатор с тепловой трубкой. На плате размещены кнопки включения и перегрузки, клавиша OC Genie, включающая автоматический разгон, и два переключателя: OC_SW1 (выбор между встроенными профилями быстродействия), SLOW_1 (включение режима с пониженной частотой).
Для установки видеокарт MSI A88XM Gaming предлагает два разъема PCI Express 3.0 x16 с режимами 16х+0х или 8х+8х. Через FCH задействованы все каналы SATA – всего пользователю доступно 8 портов SATA 6 Гбит/с. Встроенная звуковая карта базируется на кодеке Realtek ALC1150. Для полноценной работы с наушниками в звуковом тракте применены операционные усилители OPA1652 от Texas Instruments.
В текущей версии BIOS нет важной функции Load Line Calibration, а напряжение Vcore невозможно установить напрямую, только относительное завышение или уменьшение. Теоретически таким способом остаtтся работать энергосберегающие режимы, но подобрать правильное напряжение для разгона – задача еще та!
| Форм-фактор | ATX | ATX | ATX | ATX | ATX |
| Производитель | MSI | ASRock | ASRock | MSI | ASRock |
| Модель | A88X-G41 PC Mate | FM2A88X Pro3+ | FM2A88X Extreme4+ | A88X-G43 | FM2A88X Extreme6+ |
| Чипсет | A88X | A88X | A88X | A88X | A88X |
| Питание | 5 фаз | 6 фаз | 6 фаз | 6 фаз | 10 фаз |
| Система охлаждения | Частичная | Полная | Полная | Полная | Полная |
| Память | DDR3 2 DIMM | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM |
| Видеовыходы | HDMI, DVI, D-Sub | DVI, D-Sub | HDMI, DVI, D-Sub | HDMI, DVI, D-Sub | DisplayPort, HDMI, HDMI, DVI, D-Sub |
| Слоты | 1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 3 PCI |
1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 3 PCIe 2.0 x1; 2 PCI |
1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 3 PCI |
1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 3 PCIe 2.0 x1; 2 PCI |
2 PCIe 3.0 x16 (8+8х); 1 PCIe 2.0 x4; 2 PCIe 2.0 x1 |
| Crossfire | 16+4 | 16+4 | 16+4 | 16+4 | 8+8+4 |
| Порты | 6 SATA 6 Гбит/с | 8 SATA 6 Гбит/с | 1 eSATA; 7 SATA 6 Гбит/с |
6 SATA 6 Гбит/с | 1 eSATA; 5 SATA 6 Гбит/с |
| Сеть | RTL8111E | RTL8111GR | AR8171 | RTL8111E | AR8171 |
| Звук | Realtek 887 | Realtek 662 | Realtek 892; TI NE5532 |
Realtek 892 | Realtek 1150; TI NE5532 |
| USB | 4 USB 3.0; 10 USB 2.0 |
4 USB 3.0; 8 USB 2.0 |
8 USB 3.0; 8 USB 2.0 |
4 USB 3.0; 10 USB 2.0 |
6 USB 3.0; 8 USB 2.0 |
| Цена | 6000 | 6140 | 6260 | 6500 | 7430 |
| Форм-фактор | ATX | ATX | ATX | ATX | ATX |
| Производитель | ASUS | ASUS | ASUS | MSI | ASUS |
| Модель | A88X-Plus | A88X-Gamer | A88X-Pro | A88X-G45 Gaming | Crossblade Ranger |
| Чипсет | A88X | A88X | A88X | A88X | A88X |
| Питание | 6 фаз | 6 фаз | 8 фаз | 6 фаз | 8 фаз |
| Система охлаждения | Полная | Полная | Полная | Полная | Полная |
| Память | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM | DDR3 4 DIMM |
| Видеовыходы | HDMI, DVI, D-Sub | HDMI, DVI, D-Sub | DisplayPort, HDMI, DVI, D-Sub | DisplayPort, HDMI, DVI, D-Sub | HDMI, DVI, D-Sub |
| Слоты | 1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 3 PCI |
1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 3 PCI |
2 PCIe 3.0 x16 (8+8х); 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 2 PCI |
2 PCIe 3.0 x16 (8+8х); 1 PCIe 2.0 x4; 3 PCIe 2.0 x1; 1 PCI |
2 PCIe 3.0 x16 (8+8х); 1 PCIe 2.0 x4; 2 PCIe 2.0 x1; 2 PCI |
| Crossfire | 16+4 | 16+4 | 8+8+4 | 8+8+4 | 8+8+4 |
| Порты | 8 SATA 6 Гбит/с | 6 SATA 6 Гбит/с | 2 eSATA; 6 SATA 6 Гбит/с |
6 SATA 6 Гбит/с | 8 SATA 6 Гбит/с |
| Сеть | RTL8111G | Intel I211 | RTL8111GR | Killer E2205 | Intel I211 |
| Звук | Realtek 887 | SupremeFX | Realtek 1150 | Realtek 1150 | ROG SupremeFX |
| USB | 4 USB 3.0; 10 USB 2.0 |
4 USB 3.0; 10 USB 2.0 |
6 USB 3.0; 10 USB 2.0 |
8 USB 3.0; 8 USB 2.0 |
6 USB 3.0; 8 USB 2.0 |
| Цена | 7460 | 8990 | 10500 | 11440 | 13170 |
MSI A88X-G41 PC Mate (6000 рублей).
С одной стороны, платы ATX никогда не претендовали на звание моделей с максимумом возможностей интерфейсов. Их предназначение – быть основой для компьютера с дискретной видеокартой.
Но не стоит забывать, что мы рассматриваем не просто системы, а системы с APU, что априори означает наличие встроенного и совсем не медленного видеоядра в процессоре. Поэтому минимальным набором считается наличие HDMI и DVI. В A88X-G41 PC Mate все это есть, и даже шесть портов USB вполне приемлемо.
ASRock FM2A88X Pro3+ (6140 рублей).
Хороший пример как не надо делать! У FM2+ есть некоторые проблемы с поддержкой 4К формата, он в принципе не поддерживается при 60Гц, а когда HDMI совсем нет, обидно вдвойне.
ASRock FM2A88X Extreme4+ (6260 рублей).
Серия Extreme компании ASRock всегда баловала нас большим ассортиментом видеовыходов и портов. FM2A88X Extreme4+ не стала исключением, даже наоборот – подарила надежду на безоблачное будущее.
Посмотрите: 6 портов USB 3.0, три видеовыхода, есть кнопка сброса BIOS. eSATA конечно уже устарел.
MSI A88X-G43 (6500 рублей).
MSI почти не отстает от Extreme, но предоставляет чуть меньший выбор. USB 3.0 только 2 порта, сброса настроек BIOS нет. Зато удалось разместить оптический линк и 7.1 канальные аудиовыходы.
ASRock FM2A88X Extreme6+ (7430 рублей).
ASRock FM2A88X Extreme6+ способен выдать аж 5 видеовыходов - DisplayPort, HDMI, HDMI, DVI, D-Sub. Столь богатого оснащения больше нет ни у одной материнской платы! 4 USB 3.0 – хорошо, жалко места не хватило на кнопку обнуления BIOS. В остальном у FM2A88X Extreme6+ полный порядок и цена совсем не кусачая.
ASUS A88X-Plus (7460 рублей).
ASUS будто попала не в ту лигу. Нет, серьезных недостатков у платы нет, список портов и видеовыходов приемлемый, но за семь с половиной тысяч рублей можно было постараться удивить покупателя чем-то большим, нежели типичной задней панелью.
ASUS A88X-Gamer (8990 рублей).
Версия Gamer другое дело, сразу видно,… что ничего не изменилось. Неужели в компании ASUS действительно думают, что игрокам хватит двух портов USB 3.0?
ASUS A88X-Pro (10500 рублей).
«Про», так «Про». За приставку «Pro» вы получите нормальный список возможностей: четыре USB 3.0, набор 7.1-аудиовыходов и даже DisplayPort. Однако пара eSATA буквально возвращает нас в 2013 год.
MSI A88X-G45 Gaming (11440 рублей).
Одна из немногих рациональных задних панелей среди всех рассматриваемых плат. Акцент сделан на множестве USB 3.0 (шесть штук) и четырех видеовыходах. Можно сразу подключить многоканальную аудиосистему. Действительно, приставка Gaming как нельзя лучше подходит этой материнской плате.
ASUS Crossblade Ranger (13170 рублей).
Модель Crossblade Ranger является одной из самых дорогих плат на рынке под процессорный разъем FM2+. Но при взгляде на заднюю панель ее ценообразование объяснить сложно. Впрочем, и придираться откровенно не за что, ровно до тех пор, пока не увидишь, на что способны конкуренты.
Сила материнской платы ASUS в другом – за прошедшее время компания научилась доводить прошивку BIOS до идеальности.
MSI A88X-G41 PC Mate (6000 рублей).
Явно проходной вариант. Только два разъема DIMM, неудобное расположение слотов PCI-e, шесть SATA 6 Гбит/с вместо положенных восьми. Правда, система питания, состоящая из пяти фаз, охлаждается радиатором, но частично.
ASRock FM2A88X Pro3+ (6140 рублей).
FM2A88X Pro3+ пугает расположением слотов PCI-e. Половина пространства отдана PCI-e 1x. Рабочий слот PCI-e 16x болтается в середине печатной платы. Нижний (4х) под вторую видеокарту перекрывает все разъемы. Спасибо за 4 DIMM, хоть на этом не сэкономили. Непонятно, зачем ASRock держит плату в продаже, когда всего на 100 руб дороже есть прекрасная Extreme4+.
ASRock FM2A88X Extreme4+ (6260 рублей).
Пожалуй, оптимальное решение для топовых процессоров AMD в исполнении FM2+. 8 USB 3.0, т.е. ASRock расщедрилась и поставила дополнительный контроллер, звуковой кодек с усилителем под наушники, 6 фаз и целиковая система охлаждения. Где недостатки?
Extreme4+ немного не приспособлена для пары видеокарт, т.к. нижний слот PCI-e 4x работает через чипсет. И если у вас есть четкое осознание того, что система всегда будет состоять из связки APU+внешняя видеокарта в количестве 1 шт., то Extreme4+ станет прекрасным выбором за вменяемые деньги.
MSI A88X-G43 (6500 рублей).
Предложение MSI в частности A88X-G43 неплохое, но оно проигрывает по некоторым характеристикам вышерассмотренной материнской плате. Аудиокодек без усилителя, портов USB 3.0 меньше, SATA 6 Гбит/с только 6 из 8 возможных портов. А теперь еще нам предстоит проверять каждую плату на совместимость с процессорами Godavari. К счастью данная плата совместима с ними.
ASRock FM2A88X Extreme6+ (7430 рублей).
Очевидный лидер нашего обзора. 10 фаз питания процессора, радиатор, двойной BIOS, POST коды и т.п. Меня откровенно удивила столь дорогая связка аудиокодека и усилителя - Realtek 1150 + TI NE5532,- в ассортименте плат под FM2+ больше никто такого подарка не предложит.
К тому же 6+ обладает настоящей совместимостью с Crossfire по схеме 8+8+4. Из личных наблюдений скажу лишь, что мне крайне на нравится интерфейс BIOS. Он не структурирован и непонятен. Стоит ASRock подумать над этим.
ASUS A88X-Plus (7460 рублей).
Старожил на рынке компания ASUS временами выдает приличные платы, но это не касается A88X-Plus. В целом существенных недостатков нет, при условии, что с рынка пропадут такие конкурирующие платы как ASRock FM2A88X Extreme6+ и ASRock FM2A88X Extreme4+. И стоят они меньше.
Но в ассортименте ASUS есть скрытые бонусы – прилично написанный BIOS с понятным меню и хорошими возможностями.
ASUS A88X-Gamer (8990 рублей).
Для серии Gamer инженеры ASUS разработали печатную плату, не похожую ни на одну другую модель своего производства. Положение слотов указывает на полноценную поддержку Crossfire, но, увы, это не так. Формула подключения видеокарт ограничена 16+4, что автоматически исключает эту плату из рекомендованных под Crossfire. К тому же существенно сократилось количество портов SATA, до шести штук.
С другой стороны, система питания из шести фаз охлаждается радиаторами. Да и звук откровенно не подкачал – SupremeFX. Отдельное спасибо за установленный сетевой адаптер Intel.
ASUS A88X-Pro (10500 рублей).
A88X-Pro следовало поменять местами с A88X-Gamer, т.к. плата правильно распределяет линии PCI-e по формуле 8+8+4х, и подходит для Crossfire. SATA 6 Гбит/с порты чудным образом наклонены для удобства подключения. Рядом со слотами разместилась кнопка USB BIOS Flashback. В случае порчи прошивки можно прошить более старую версию BIOS. Над разъемом питания расположена кнопка «MemOK!», призванная помочь в случае с появлением проблем совместимости памяти. Внизу даже POST коды отображаются.
Система питания состоит из 8 фаз, а радиаторы VRM и FCH соединены между собой тепловой трубкой. BIOS имеет логичное меню и предостаточно функций для разгона. Поднимать напряжения можно как в абсолютном значении, так и в относительной величине. Т.е. иными словами либо убираем функции энергосбережения и выставляем максимальный разгон APU, либо оставляем их и долго и нужно подбираем остальные параметры. В сумме у материнской платы пять разъемов для подключения вентиляторов, все они 4-pin и поддержкой управления через профили.
Изучение разгонных возможностей платы подтвердил мой коллега и характеризовал их как не лучшие из-за сброса частот. Виной тому оказался старый BIOS, с новым таких проблем не было.

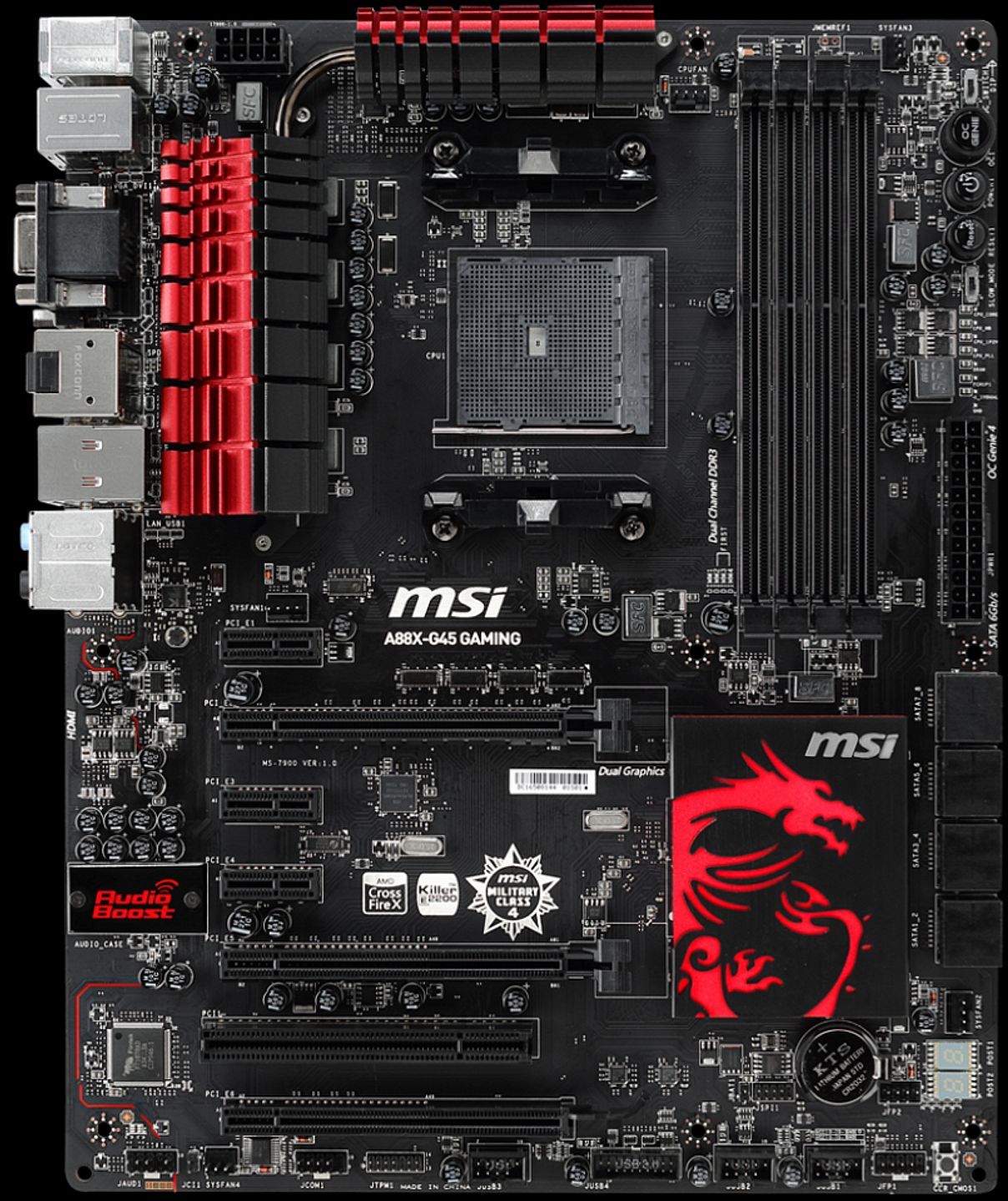

MSI A88X-G45 Gaming (11440 рублей).
Аналогом ASUS Crossblade Ranger под разгон у MSI считается плата A88X-G45 Gaming. Возможно, изначально такого противопоставления и не возникло бы, но учитывая стоимость, борьба за кошельки налицо.
На стороне MSI неплохо структурированный BIOS и богатые настройки. Но не всегда можно быть уверенным в перечне настроек, поскольку MSI изредка убирает рискованные напряжения процессора. Внимательно следите за обновлениями, один раз мне пришлось столкнуться с исчезновением напряжений выше 1.45 В на плате MSI под Socket AM3.
К достоинствам отнесем восемь портов USB 3.0, правильное распределение линий PCI-e под Crossfire (8+8+4х), восемь портов SATA 6 Гбит/с, POST-коды, и кнопку сброса BIOS. К сожалению, система питания все же слабовата для разгона и состоит из шести фаз. Рядом с кнопками включения и перезагрузки установили площадки для замера всех напряжений, что, несомненно, оценят оверклокеры.
С момента обзора платы в нашей лаборатории утекло немало воды, и прошивка BIOS изрядно изменилась. Но неудобное изменение напряжений в относительном формате осталось на месте.

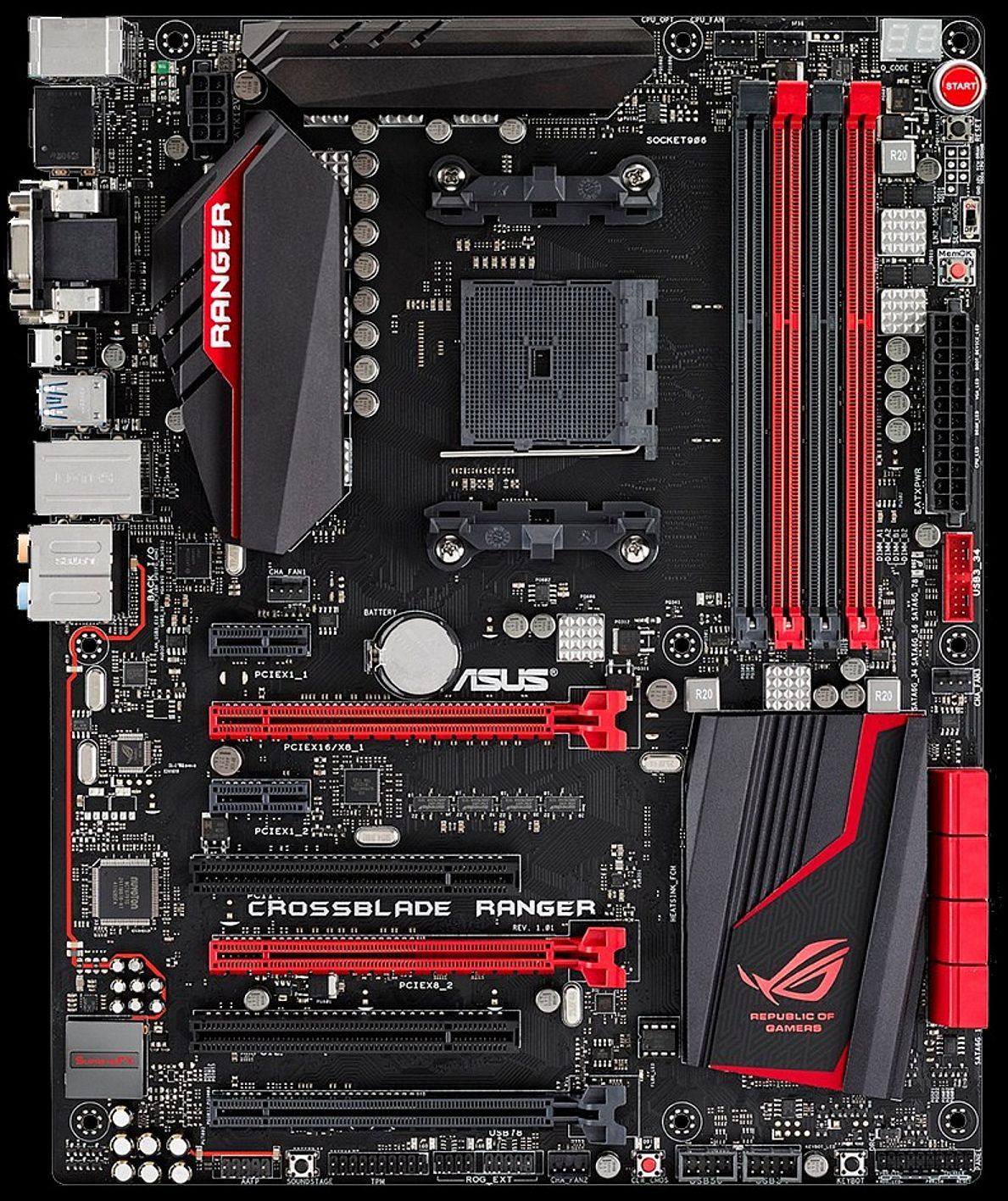

ASUS Crossblade Ranger (13170 рублей).
Данная плата продолжительное время пребывает в моих руках в качестве стенда под платформу AM2+ и все ее особенности хорошо изучены. К тому же ее обозревал мой коллега, я остановлюсь на собственных впечатлениях и особенностях платы.
Сначала о хорошем: разгон для Crossblade Ranger на последнем BIOS словно игра в куличики. Нет необходимости часами сидеть над настройками, вбили стандартные напряжения и вперед. Классическая комбинация 4.5 ГГц и 2400 МГц по памяти взялась за 3 секунды.
Под нагрузкой все APU AMD снижают частоту ЦП в угоду высокой частоте встроенного ГП, поэтому воспользуемся утилитой и выставим для всех P-state жесткие правила. После этого создадим ярлык и поставим его в автозагрузку. Все, все задачи выполнены, наслаждаемся стабильной работой системой.
Для придания шарма материнской плате звуковой тракт подсвечивается красными светодиодами, как и кнопки включения и т.п. Действительно нужные вещи обнаруживаешь позже, когда натыкаешься на светодиоды, рассыпанные по текстолиту – это индикация жесткого диска, инициализации процессора и памяти.
Справа верху есть несколько контактов для измерения напряжений. Простой анализ сопоставления выставленного напряжения и реального привел к выводу, что уровень Load Line можно выбирать средний до значений Vcore 1.5 В. Вы знаете, ASUS ROG Crossblade Ranger, наверное, самая дружелюбная материнская плата для неподготовленных оверклокеров. Большинство ошибок она исправляет сама. А если что-то пошло не по плану, то автоматически возвращает стабильные настройки, при этом ранее выставленные остаются.
Для автоматической регулировки оборотов пяти вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, а для регулировки вентиляторов в разъемах CHA_FAN можно выбрать между датчиками CPU и MB.
В зависимости от типа процессора шина Bclck рагоняется от 145 до 163МГц, но при условии внешней видеокарты. Со встроенной едва удалось застолбитья на цифре в 108МГц. Результат средний с интегрированным ГП, и приличный с дискреткой. Т.к тестируемый набор памяти на чипсетах Intel легко достигает частоты в 2600МГц, то я решил попробовать совместить внешнюю видеокарту с APU на этой плате и попробовать найти лимит памяти на FCH A88X. Финальная стабильная частота достигла почти 2600МГц. Увы, из-за нелюбви платформы AMD к субтаймингу 1Т пришлось довольствоваться 2Т. Результат в абсолютных числах великолепный, в реальных приложениях 2133 на 9 был не хуже. Поэтому гнаться за высокой частотой имеет смысл только в узкоспециализированных бенчмарках. В жизни все гораздо проще, целесообразней купить 2133МГц память с таймингами не выше 10.
Немаловажным остается вопрос нагрева системы питания. С разблокированным TDP APU AMD буквально сжаривают VRM у материнских плат. С теплораспределением у ASUS все в порядке, температуры не превышали нормальных значений и без внешнего обдува.
Конфигурация:
Инструментарий:
Программное обеспечение:
В случае платформы AMD (связка из системной платы ASUS Crossblade Ranger и процессора AMD A10-7870K) оперативная память работала на частоте 2133 МГц при таймингах 9-10-10-24 2T. В разгоне – 2400 МГц, тайминги 10-12-12-31 2T.
Что касается платформы Intel, то все материнские платы с DDR4 тестировались с Intel Core i5-6600K. Настройки BIOS выставлялись по умолчанию. Оперативная память работала на частоте 2133 МГц при таймингах 15-15-15-35-2Т. Для моделей с поддержкой стандарта DDR3 выбирался режим номинальной частоты 1333 МГц с таймингами 9-9-9-28 1T, а также максимально доступная для чипсетов без функции разгона частота 1866 МГц при таймингах 8-9-9-28 1T.
Настройки:
Настройки:
Бенчмарк тестирует скорость выполнения процессором математических операций.
Настройки:
Настройки:
WinRAR
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настройки:
Настало время подвести итоги выбора системной платы Socket FM2+ в ценовом диапазоне 6 000 рублей и выше. Модели расставлены слева направо по возрастанию цены.
Для лучшего понимания происходящего проясним два фактора. Количество баллов накапливается по мере оценки оснащения материнских плат: чем лучше функциональность, тем больше баллов. Но итоговая оценка выставляется, исходя из стоимости модели. При лучшем оснащении и низком ценнике результат будет выше.
Среди рассмотренных системных плат есть как настоящие конфетки с широкими возможностями и демократичной ценой, так и обычные рабочие лошадки, выпущенные для насыщения ассортимента.
Если необходима материнская плата стандартного форм-фактора, стоит обратить внимание на победителя в данном классе – ASRock FM2A88X Extreme4+. В ее пользу говорят богатые возможности, хорошее охлаждение, достаточное количество портов и разъемов. С другой стороны, режим Crossfire будет работать по неправильной схеме, поэтому от мысли об установке двух видеокарт лучше отказаться. Второе место поделили антиподы: ASRock FM2A88X Extreme6+, которую можно назвать королевой бала, и ASRock FM2A88X Pro3+ – ничем не примечательная плата с доступным ценником.
При выборе, исходя из уровня оснащенности, в первую очередь стоит присмотреться к той же ASRock FM2A88X Extreme6+. За ней следуют две модели ASUS, подробно изученные в нашей лаборатории – ASUS Crossblade Ranger и ASUS A88X-Pro.
Что касается форм-фактора Micro-ATX, то три представителя данного сегмента вряд ли составят друг другу конкуренцию – слишком уж различна и оснастка, и стоимость. В некоторой мере это же можно сказать и о версиях стандарта Mini-ITX.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
