Компанией ASRock представлен довольно большой ассортимент материнских плат на наборе системной логики Intel Z170. Мало того, выпускаются три параллельные линейки, которые фактически напрямую пересекаются: Extreme, Overclocking и Fatal1ty Gaming.
На удивление, официальный сайт компании не облегчает пользователю жизнь: все модели либо буквально свалены в одну кучу, либо отображаются по сериям, но без четкой иерархии. И лишь при внимательном изучении изображений начинает просматриваться схема: многие продукты используют одну печатную плату, отличаясь названием, декоративной расцветкой и в некоторой степени – элементной базой.
Особняком в самом верху стоят ASRock Z170 OC Formula и ASRock Z170 Extreme7+ – двойников у них нет.
Затем идут Z170 Extreme6(+) и Fatal1ty Z170 Gaming K6(+) – четыре модели, использующие одну и ту же печатную плату и, судя по всему, практически идентичные друг другу аппаратно.
Кстати, сам по себе «+» в наименовании платы обозначает наличие в комплекте специальной панели Rear I/O and Front USB 3.1 Panel и соответствующих кабелей.
На один шаг ниже расположились Z170 Extreme4(+) – две модели, использующие упрощенный вариант печатной платы Z170 Extreme6(+) и Fatal1ty Z170 Gaming K6(+). При этом аналогов у Z170 Extreme4 в линейке Gaming нет.
Еще шагом ниже – Fatal1ty Z170 Gaming K4, Z170 Pro4 и Z170 Pro4S: здесь отличий даже внешне больше, но, тем не менее, хорошо видно, что используется одна печатная плата.
В случае Fatal1ty Z170 Gaming K4 и Z170 Pro4 существуют дополнительные версии, предназначенные для тех, кто обновляет компьютер и пока не намерен расставаться с комплектом модулей памяти DDR3. Эти модификации обозначаются приставкой D3 в названии.
Довольно неожиданный факт заключается в том, что только Fatal1ty Z170 Gaming K4 и Fatal1ty Z170 Gaming K4/D3 аналогичны. А вот Z170 Pro4 и Z170 Pro4/D3 различаются принципиально – последняя использует иную печатную плату, отличающуюся даже размерами, не говоря уже о планировке.
Не следует полагать, что Z170 Pro4/D3 уникальна – на самом деле эта же печатная плата используется в H170 Pro4/D3 и B150 Pro4/D3. Но решения на наборах системной логики H170 и B150 мы рассмотрим как-нибудь в другой раз.
А по итогам вышесказанного можно сделать вывод, что в линейке плат форм-фактора ATX на наборе системной логики Intel Z170 для построения тринадцати моделей компанией ASRock используется семь печатных плат. Причем распределение их очень неравномерно, фактически основной массив моделей задействует лишь три печатных платы.
Ранее мы уже протестировали две материнские платы ASRock для новейших процессоров Intel Skylake: ASRock Z170 Extreme7+ и ASRock Fatal1ty Z170 Gaming K4. Фактически это две крайности: максимальная оснащенность и грань минимализма, полноразмерный ATX и его «зауженный» вариант, цена, различающаяся примерно в полтора раза. Теперь же мы обратим внимание на золотую середину – ASRock Z170 Extreme6.
Прежде чем приступить к знакомству, сразу отмечу вопрос организационного плана. На тестирование героиня обзора попала изрядно потрепанной: мятая, частично рваная коробка, рваные конверт DVD-диска и пакеты SATA-шлейфов, мятая инструкция, сама плата оказалась пыльной, с гнутыми разъемами для вентиляторов, рваными этикетками на микросхемах BIOS, а сами микросхемы, похоже, и вовсе от разных (!) системных плат. К сожалению, подобное встречается: не все тестеры добросовестно относятся к ознакомительным образцам. С учетом этого просьба не удивляться некоторым «странностям», попавшим в объектив фотоаппарата.
| Параметр | ASRock Z170 Extreme6 |
| Средняя цена* | 15 000 руб. |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Core i3 Core i5 Core i7 В исполнении Intel LGA 1151 |
| Набор системной логики | Intel Z170 «Sunrise Point» |
| Оперативная память | 4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима, Intel X.M.P. Поддержка DDR4 2133, 2400(OC), 2800(OC), 2933(OC), 3200(OC), 3600(OC), 3866(OC) МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0** (PCIE2), физически как x16 1 слот PCI Express 2.0 x16 (PCI_E4), физически как PCI-E x8 1 слот PCI Express 2.0 x16 (PCI_E6), физически как PCI-E x4 3 слота PCI Express 3.0 x1 |
| Поддержка графических тандемов | nVidia SLI, AMD CrossFire |
| Дисковая подсистема | Intel Z170 + ASMedia ASM1061: – 8 портов SATA 6 Гбит/с; – 1 порт M.2 NGFF SATA/PCIe (AHCI, NVMe); – 2 порта SATAe; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. Обратите внимание: все разъемы и порты не могут работать одновременно, подробнее в обзоре |
| USB | Intel Z170: – 4 порта USB 2.0/1.1 (2 разъема на плате для подключения 6 портов; – 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы). ASMedia ASM1142: – 2 порта USB 3.1/3.0/2.0/1.1 (2 порта на задней панели платы). Etron EJ179V: – 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы). |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 2 x SATAe 1 х M.2 NGFF 2232/ 2240/ 2260/ 2280/ 22110 2 разъема для подключения вентиляторов системы охлаждения процессора (2 x 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 x 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 переключатель между микросхемами BIOS 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 перемычка сброса настроек CMOS 1 кнопка включения 1 кнопка перезагрузки |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры и мыши 1 разъем DVI-D 1 разъем DisplayPort 1.2 1 разъем HDMI 6 портов USB 3.0 1 порт USB 3.1 Type C 1 порт USB 3.1 Type A 1 сетевой порт RJ-45 5 аудиоразъемов + 1 S/PDIF 1 кнопка сброса настроек BIOS |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две съемные микросхемы флеш-памяти 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 304 x 244 (неофициальные измерения) |
| Форм-фактор | ATX |
Коробка ASRock Z170 Extreme6 полностью повторяет ASRock Z170 Extreme7+: точно такая же крупная упаковка с пластиковой ручкой для удобства переноски.
Сверху на картонном разделителе уложена комплектация.
В коробке нашлись:
Согласно сайту ASRock это весь комплект, но, по идее, не хватает небольшой декоративной наклейки на корпус системного блока (она обычно вкладывается в конверт с DVD-диском и в описании комплектации не упоминается) и еще одной инструкции. Тот самый вопрос организационного плана, о котором говорилось в предисловии.
ASRock не стала изменять своей новой практике тщательной упаковки продукции: плата обернута в лист из мягкого вспененного материала и уложена в толстый антистатический пакет.
На материнской плате установлено три радиатора: два на подсистеме питания процессора, соединенных тепловой трубкой,…
… и один на наборе системной логики. Для закрепления используются подпружиненные винты с мягкими шайбами-подкладками.
В ASRock не поскупились использовать термопрокладку для отвода тепла не только от подсистемы питания процессора, но и от набора системной логики (обычно здесь встречается быстро застывающая субстанция). Радиатор чипсета дополнительно снабжен мягкими подкладками, защищающими от перекоса (ведь винтов только два).
Температурный режим элементов системы питания процессора находится в комфортных границах: под нагрузкой (Linpak AVX) радиаторы прогреваются до 51°C (с обратной стороны платы под силовыми элементами – до 74° C), в простое – около 36°C (обратная сторона платы – 45° С). Радиатор набора системной логики под нагрузкой прогревается до 45°C, в простое – ~40°C. Просьба учитывать, что замеры проводились на открытом стенде, и в закрытом корпусе системного блока благодаря циркуляции воздуха (при грамотной организации) температуры могут оказаться ниже.
К ASRock Z170 Extreme6 можно одновременно подключить до шести вентиляторов, если не учитывать возможность использования специальных разветвителей.
Каждый разъем рассчитан на подключение и трех-, и четырехконтактных моделей, и оснащен линейным драйвером Nuvoton NCT3943S, что позволило обеспечить регулировку оборотов вентиляторов обоих типов.

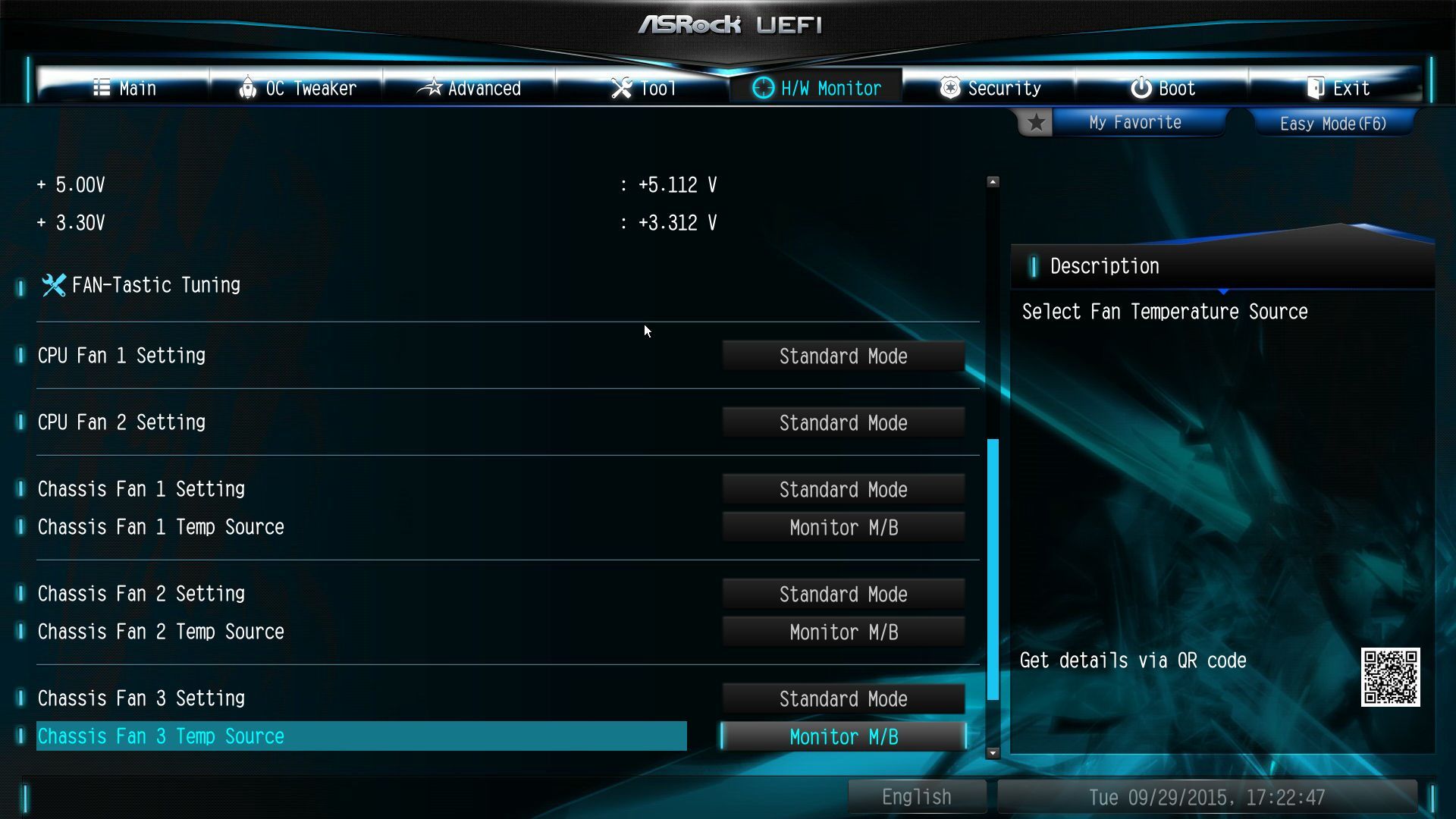

В BIOS есть параметры управления оборотами на всех шести разъемах, причем раздельные даже для CPU_FAN1 и CPU_FAN2.

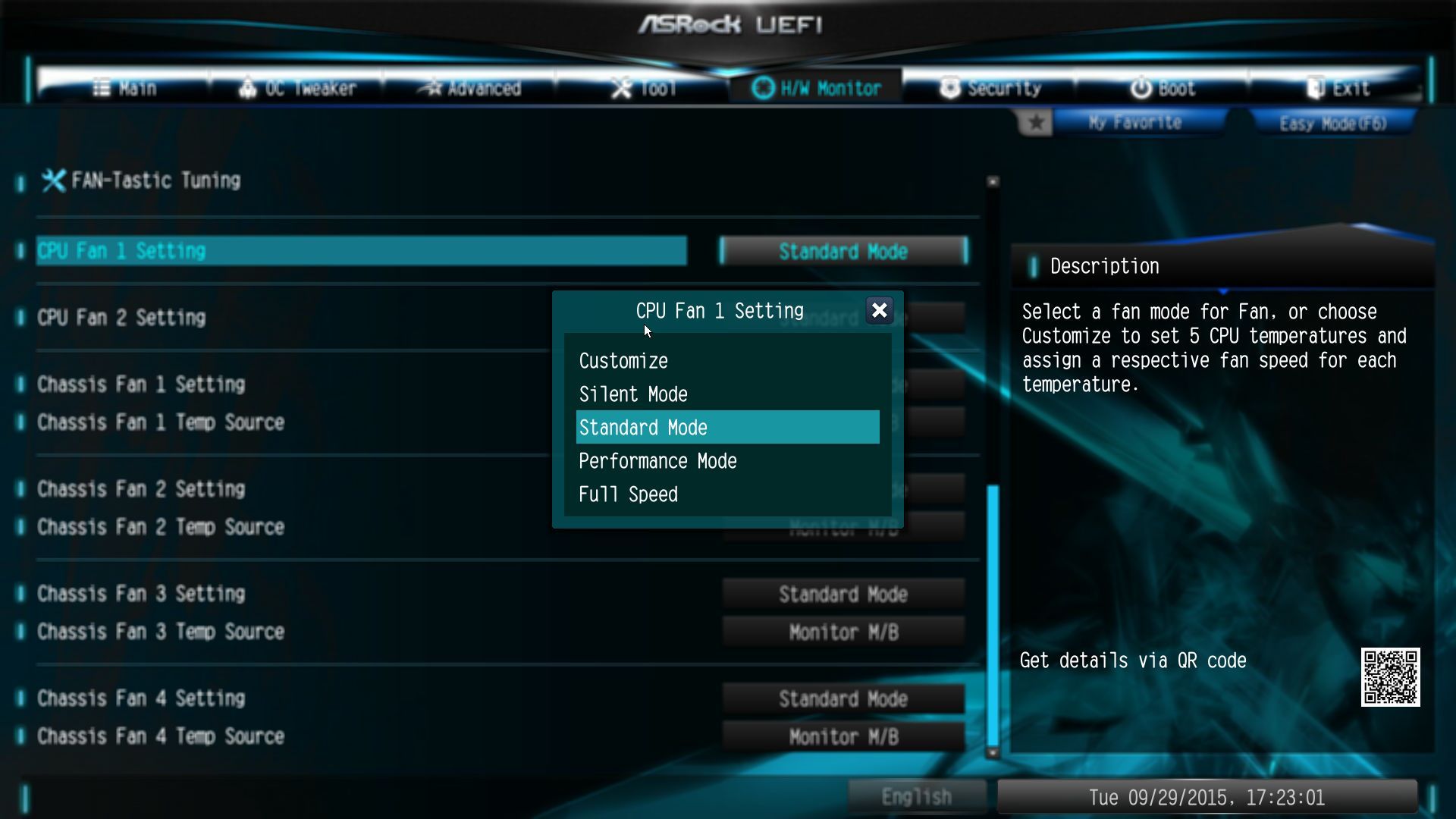

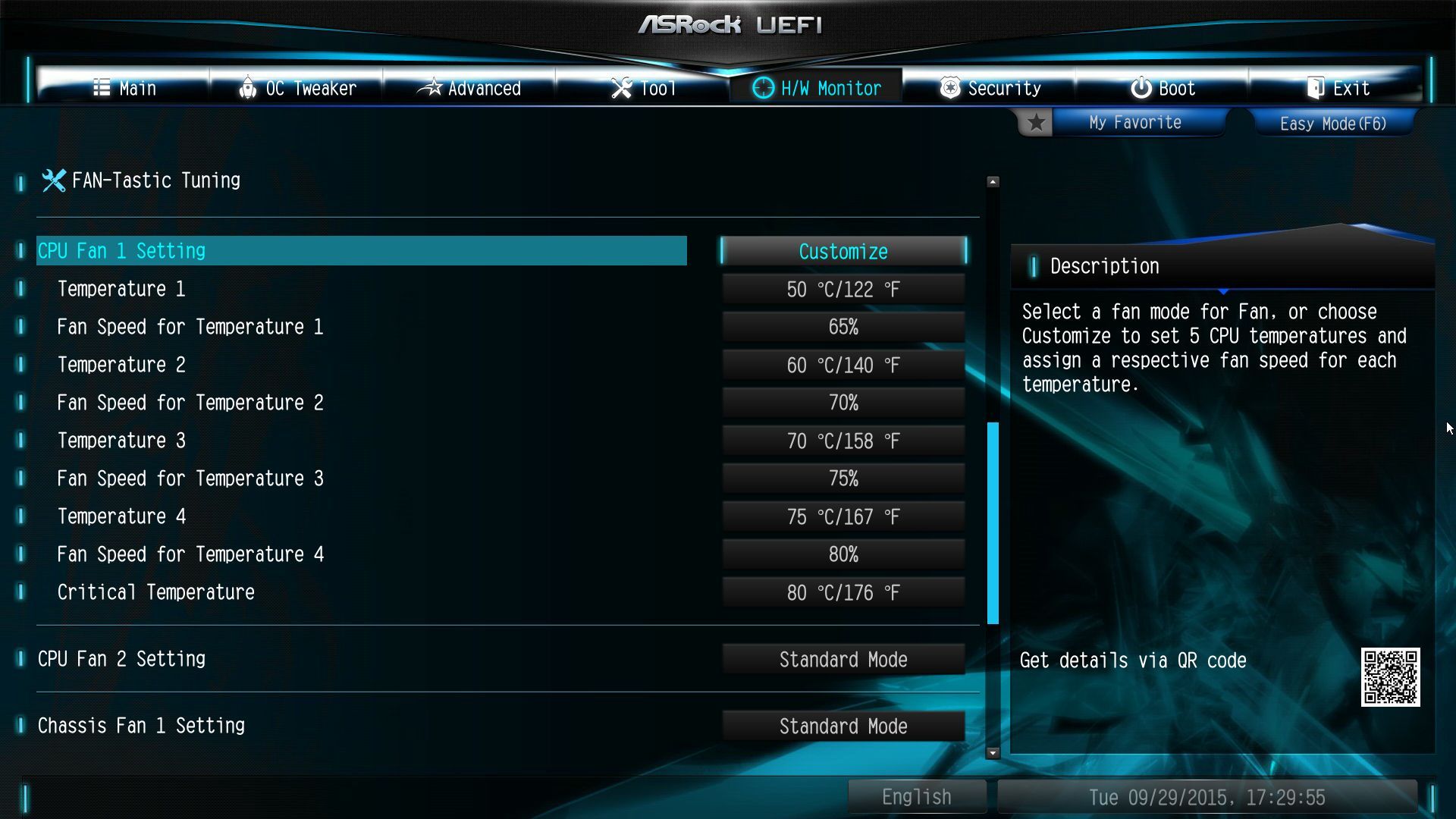

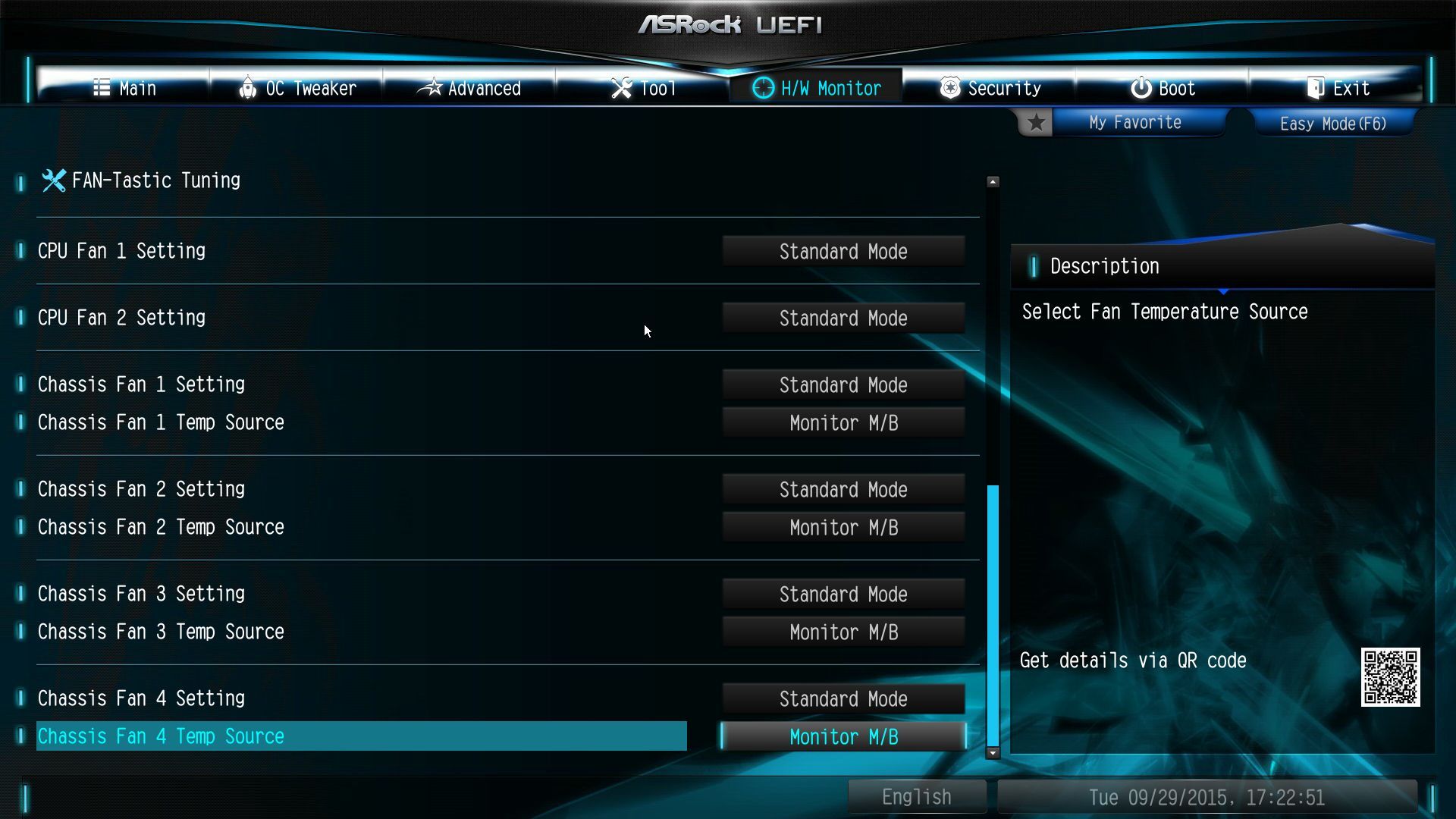

Для настройки можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed).
Доступен и профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80° C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%.
Для разъемов CPU_FAN1/2 базовой температурой является температура процессора, а для CHA_FAN1/2/3/4 можно использовать как температуру ЦП, так и показания некоего термодатчика на самой материнской плате.
При практической проверке оказалось, что системная плата отлично справляется с управлением вентиляторами: независимо от типа (3pin, 4pin) можно добиться полной остановки и включения только свыше определенной температуры. Ради эксперимента я настроил включение вертушек свыше 70° C для процессора. При таком пороге их включение происходило при температуре приблизительно ~71° C (по показаниям программного мониторинга), а отключение – при остывании ЦП до 69° C. Регулировка оборотов плавная.
Неприятным недостатком является то, что оба разъема для подключения системы охлаждения процессора размещены так, что оказываются заблокированными при установке массивной СО.
Потребуется обладать длинными и гибкими пальцами, чтобы добраться до разъемов в собранной системе, либо снимать вентилятор(ы), затем систему охлаждения, а только после этого отключать вентилятор(ы). Либо снимать видеокарту и карту расширения из верхнего слота PCI-E x1.
Но это, в принципе, важно лишь для пользователей, постоянно вносящих изменения в свою систему, а вот другое затронет всех: при перезагрузке (и иногда и при включении) материнская плата на несколько секунд раскручивает вентиляторы до максимальных оборотов.
Системе охлаждения процессора следует вписываться в следующие габариты.
Предыдущий процессорный разъем LGA 1150 был для Intel своего рода экспериментом: компания впервые применила интегрированные преобразователи питания.
В итоге на процессор питание подавалось одним преобразователем, а величина напряжения, при формальном значении 1.8 В, на практике, в зависимости от модели материнской платы, оказывалась в пределах 1.7-1.9 В. Но из-за ряда причин Intel отказалась (по слухам, временно) от новшества и вернулась к старой схеме четырех раздельных преобразователей, формирующих напряжения CPU Core, iGPU, VCCIO, VCCSA. Именно такую схему мы наблюдали на LGA 1155 и LGA 1151.
Отдельной особенностью является тот факт, что производители материнских плат никогда не указывают точное число этих фаз. Вот и ASRock заявляет о наличии 12 фаз, хотя насчитать таковые сложно: только крупных катушек в форме буквы «Г» вокруг процессорного разъема выстроилось 13.
Это не считая еще одного преобразователя, не накрытого системой охлаждения и расположенного чуть ниже процессорного разъема.
В качестве основного ШИМ-контроллера применен Intersil ISL95856.
С обратной стороны платы мы находим пару микросхем 5AZ XDL, это удвоители фаз, скорее всего – ISL6625A.
Сами фазы набраны мосфетами с маркировкой 4028GEMT, которую не удалось опознать. Всего на каждую фазу приходится по два таких мосфета.
Замеры мультиметром показывают, что питание процессора обеспечивается по схеме 4+8+1+1:
ISL95856 может работать по схеме 4+3. Логика подсказывает, что фазы iGPU получены простой попарной спайкой (взяты две фазы от ШИМ-контроллера). Фазы напряжения VCore сделаны интереснее: здесь, очевидно, и попарная спайка, и удвоители (вспоминается ASRock Fatal1ty Z77 Professional, которую я тестировал около трех с половиной лет назад – там тоже использовалась схожая схема).
Преобразователи VCCIO и VCCSA однофазные, без ухищрений, оба управляются ШИМ-контроллерами Richtek RT8120B.
За работу однофазного преобразователя питания оперативной памяти также отвечает Richtek RT8120B. Набор элементов удвоенный и со стороны это выглядит как две фазы, но на самом деле здесь применена попарная спайка.
В качестве мосфетов взяты все те же 4028GEMT в количестве четырех штук.
Увы, но на ASRock Z170 Extreme6 мы снова наблюдаем типичный недостаток: защелка восьмиконтактного разъема дополнительного питания ATX, через которое запитан преобразователь питания процессора, развернута «наружу».
Впрочем, защелка предусмотрительно отодвинута от края платы, а потому она не будет заблокирована при сборке в корпусе.

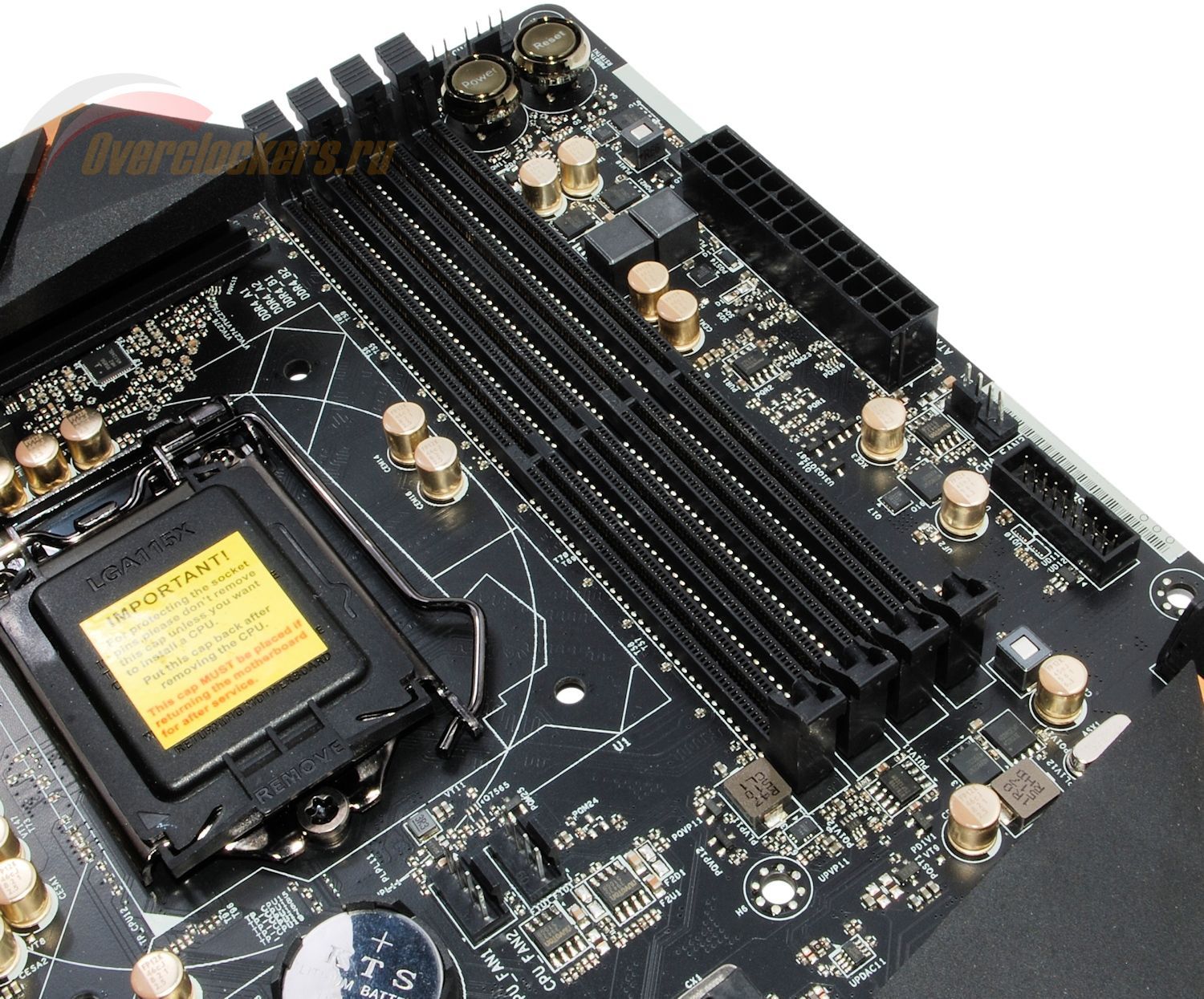

На материнской плате установлено четыре слота памяти DDR4.
В официальных характеристиках указана поддержка частот до 3866 МГц, но стабильная работа гарантируется только до 2133 МГц, более высокие значения снабжены пометкой «OC» («Overclocked» – режим разгона), а частота 3866 МГц отмечена отдельно как рабочая только в одноканальном режиме. Общий объем установленных модулей памяти не должен превышать 64 Гбайт.
Что интересно, слоты оснащены классическими сдвижными защелками только с одной стороны, с другой – неподвижные фиксаторы, но последнее явно излишне, поскольку даже если установить длинномерную карту расширения в самый верхний слот PCI-E x1, никакого конфликта не возникнет.
Отнюдь не самая компактная аудиокарта ASUS Xonar DX даже не дотягивается до уровня слотов памяти, а если бы и дотягивалась, защелки не были бы заблокированы.
Тут же в наше поле зрения попадается колодка для подключения двух портов USB 3.0 (ныне USB 3.1 Gen1).
Колодка подключается напрямую к набору системной логики Intel Z170, а ее расположение является традиционным, здесь нет ничего примечательного.
Также нет ничего необычного и в расположении разъемов дисковой подсистемы, разве что число оных не соответствует возможностям Intel Z170.
Суммарно можно подключить до двух накопителей SATAe и четырех SATA 6 Гбит/с, либо до восьми накопителей с интерфейсом SATA 6 Гбит/с (каждый разъем SATAe обратно совместим с SATA и позволяет подключить один или два накопителя с этим интерфейсом). Но сам Intel Z170 поддерживает только шесть SATA 6 Гбит/с. На самом деле ответ прост:
Если убрать радиатор набора системной логики, мы обнаружим дополнительный контроллер ASMedia ASM1061, именно он отвечает за реализацию двух «лишних» SATA 6 Гбит/с. Эти контроллер с радиатором не контактирует (его нагрев невелик), попутно он прост для пользователя: не нуждается в дополнительной установке драйвера, а определяется и подхватывается Windows как «стандартный контроллер AHCI».
А рядом с ним мы видим еще один – микросхему-переключатель HD3SS3415 производства Texas Instruments. Эта микросхема отключает два порта SATA (под маркировкой SATA3_0 и SATA3_1) в том случае, если в посадочное место M.2 NGFF установить соответствующий накопитель. Если же установить в M.2 устройство с интерфейсом PCI-Express, то отключится один SATAe (под маркировкой SATA_EXP0).
Отметим, что длинномерная видеокарта может накрывать разъемы SATA и SATAe.
Критичным это не является в силу того, что разъемы ориентированы параллельно поверхности платы, но определенные неудобства доставить может.
Как мы уже сказали, на материнской плате есть M.2 NGFF. Посадочное место только одно и расположено в центре платы – под основным PEG, что потенциально может приводить к взаимному подогреву устройства M.2 и видеокарты. Поддерживаются типоразмеры 2230, 2242, 2260, 2280 и 22110.
Аппаратно в разъеме присутствуют контакты SATA и четырех линий PCI-Express 3.0 (подключение происходит к набору системной логики Intel Z170).
Компоновка по нижнему краю платы плотная, свободного места просто нет.
Справа налево:
Левый край платы полностью накрыт специальным декоративным кожухом, попутно пролегающим и над колодками разъемов задней панели.
Он выполнен из черного пластика и крепится к плате пятью винтами.
Под пластиком скрывается гигабитный сетевой контроллер и аудиотракт.
Сетевой контроллер Intel I219-V только один, однако, судя по пустующим посадочным местам, изначально предполагалась установка и второго контроллера.
Это не урезание какой-то старшей модели, использующей эту печатную плату: в Z170 Extreme6+, как и в Fatal1ty Z170 Gaming K6(+), второго сетевого контроллера тоже нет. Очевидно, он предполагался изначально, но затем был сочтен избыточным. Заодно инженеры ASRock сэкономили на оставшемся контроллере: вокруг него оставлены пустующими множество посадочных мест под мелкую элементную базу.
Аудиотракт – предмет отдельной гордости ASRock: применены модные японские конденсаторы на жидкостном электролите Nichicon, два операционных усилителя Texas Instruments NE5532. Вся схема позиционируется как отличное решение для требовательных к качеству звука пользователей. Нужно знать лишь один факт: усилитель работает только для фронтального разъема на лицевой панели корпуса системного блока, разъемы задней панели материнской платы им не обеспечиваются.
Используется аудиоконтроллер Realtek ALC1150. Также аудиотракт изолирован от остальной части платы участками пустого, лишенного токопроводящих слоев текстолита.

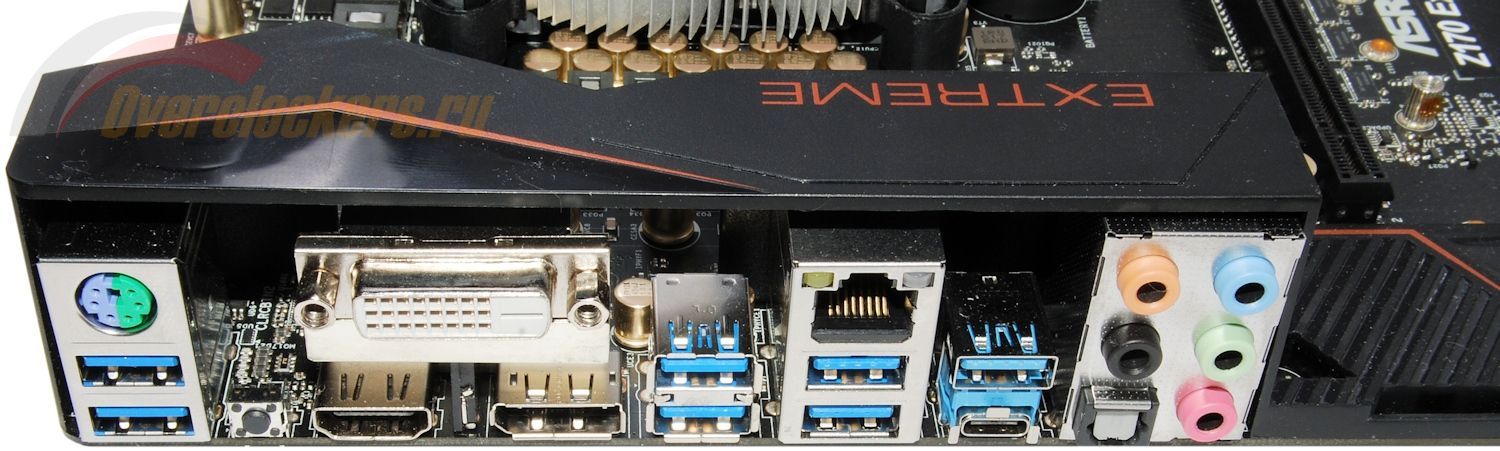

Сверху и по бокам, а также сзади блоки разъемов интерфейсной панели закрыты пластиковым кожухом.
Несоответствий никто не наблюдает? С учетом виденной нами ранее колодки для двух портов USB 3.0 (3.1 Gen1) на самой плате, суммарно к материнской плате можно подключить до восьми соответствующих устройств. Но набор системной логики Intel Z170 поддерживает лишь шесть портов этого интерфейса, а USB 3.1 (Gen2) не поддерживается вовсе.
Найти ответ на возникающие вопросы можно – перевернув плату:

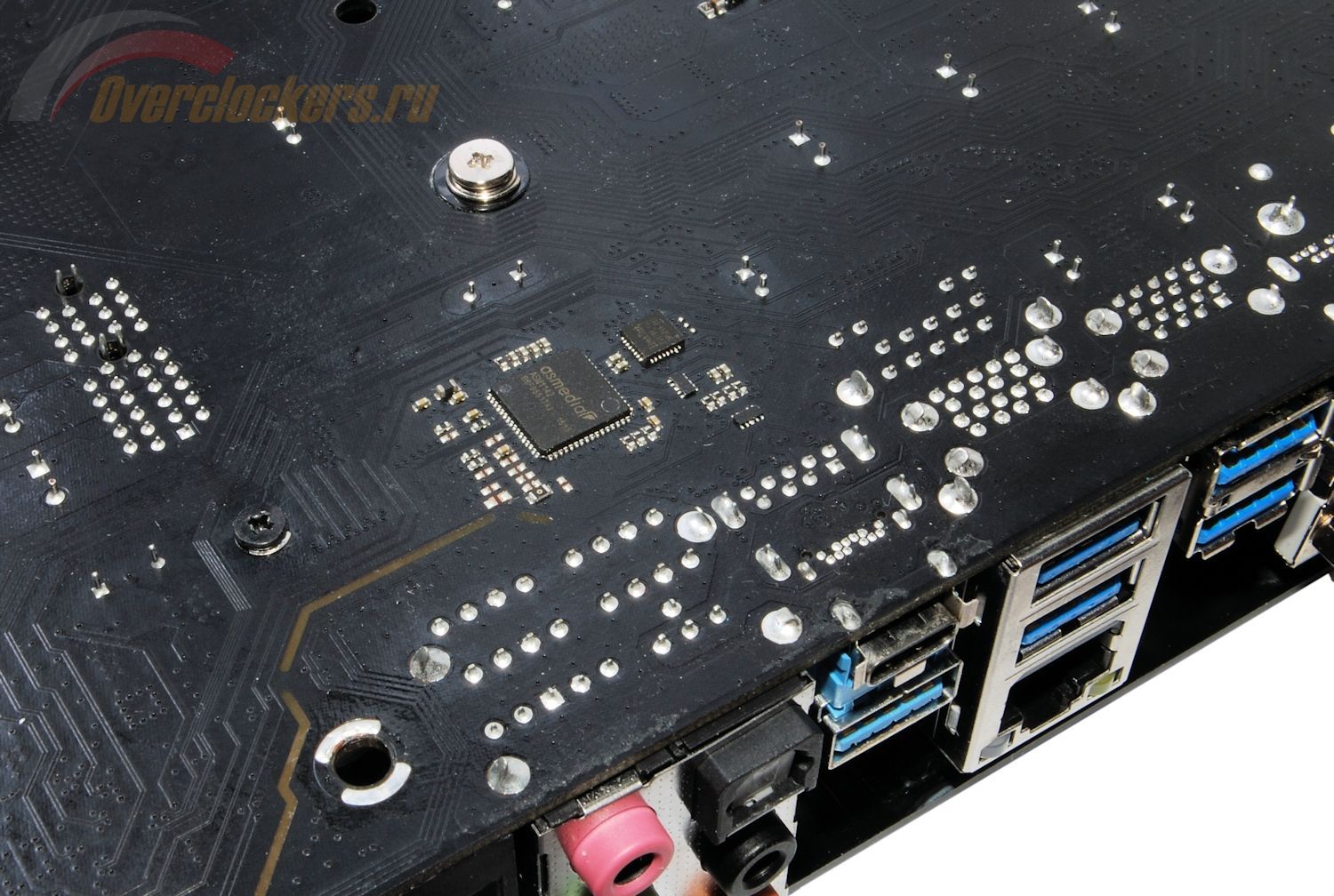

С обратной стороны платы под задней панелью расположены контроллеры ASMedia ASM1142 и Etron EJ179V, которые подключаются к набору системной логики Intel Z170 посредством линий PCI-E 3.0 и реализуют недостающие разъемы. Подобное расположение этих микросхем вызвано дефицитом места на лицевой стороне платы, но оно представляет элемент риска для пользователя: их можно снести с поверхности платы при неаккуратном монтаже.
Следует обратить внимание, что контроллер ASMedia ASM1142 подключается к системе только одной линией PCI-Express 3.0, либо двумя PCI-Express 2.0, поэтому от обоих реализуемых им портов USB 3.1 при одновременной их работе в принципе невозможно добиться максимальной скорости (PCI-E 3.0 x1 = PCI-E 2.0 x2 = 10 Гбит/с < 2 x USB 3.1 = 2 х 10 Гбит/с). Но устройства с интерфейсом USB 3.1, да еще способные на самом деле выдать такие скорости, очень редки.
Еще одним недостатком является то, что кнопка сброса настроек BIOS не оснащена каким-либо колпачком, защищающим от случайного нажатия при подключении чего-либо к задней интерфейсной панели.
Материнская плата ASRock Z170 Extreme6 оснащена всем необходимым для работы на открытом стенде: кнопки управления (сброса настроек BIOS, перезагрузки и включения/выключения) и индикатор POST-кодов.

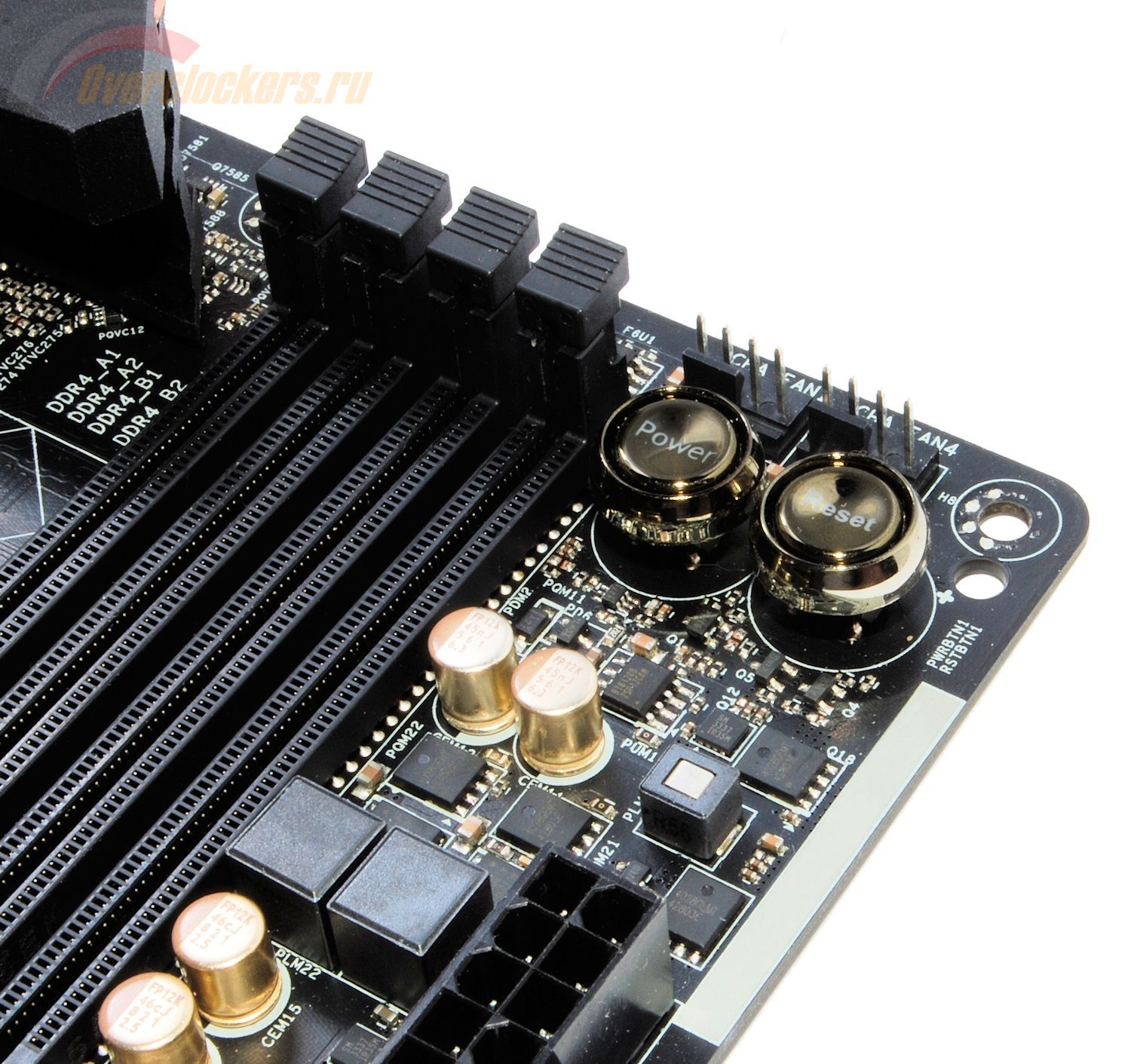

Кнопки включения и перезагрузки расположены на верхнем правом краю платы.

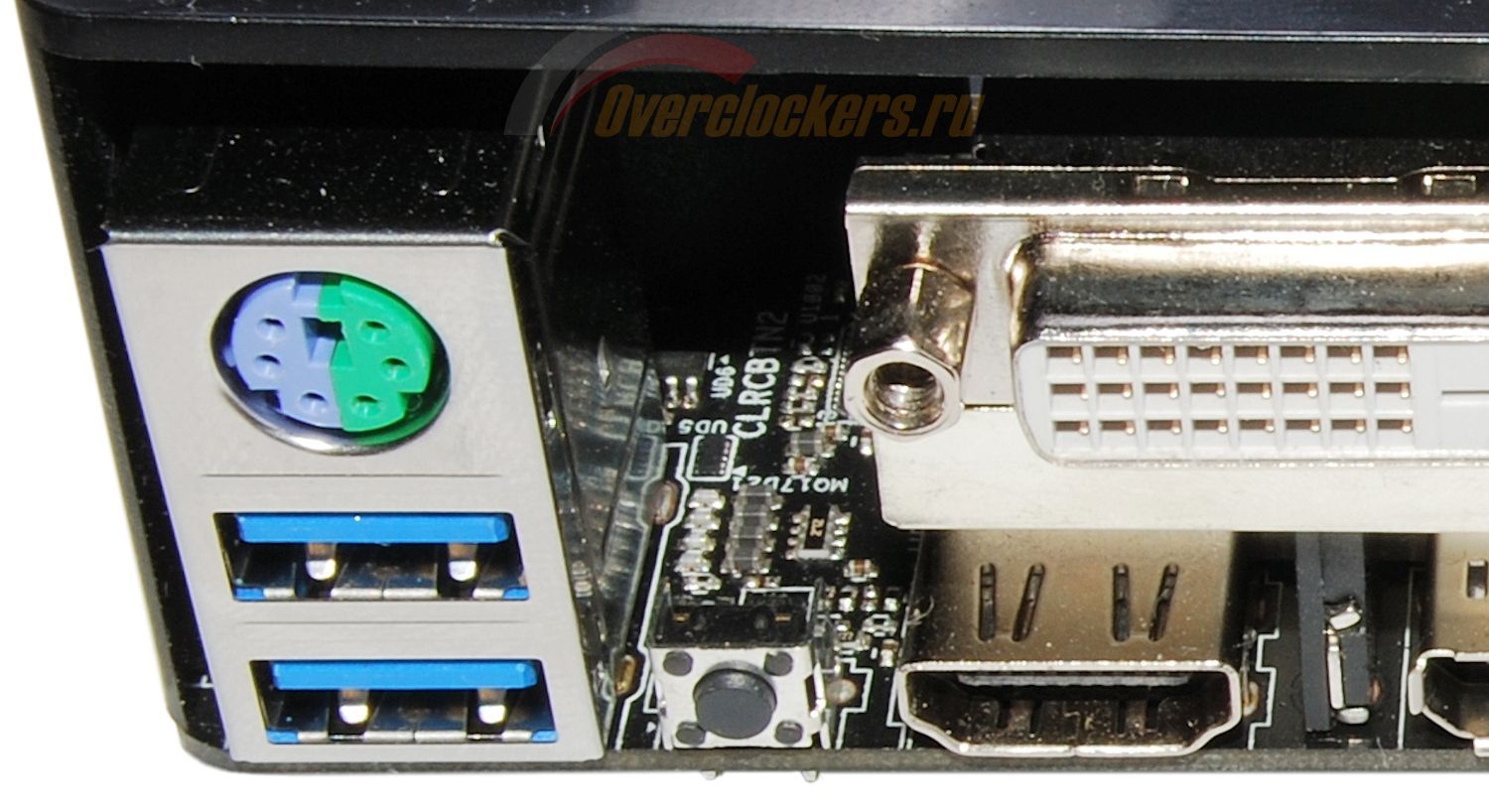

Кнопка сброса настроек BIOS помещена на заднюю интерфейсную панель.
В правом нижнем углу платы под радиатором набора системной логики расположен индикатор POST-кодов, а справа от радиатора – две съемные микросхемы BIOS.
Обратите внимание, какая красота: две микросхемы флеш-памяти, взятые явно от разных плат, причем с одной из них пытались отклеить этикетку с заводской версией BIOS, чтобы увидеть маркировку микросхемы. То ли постарался один из предыдущих обозревателей, то ли в таком виде плата изначально была отправлена в Россию.
Под микросхемами BIOS расположился переключатель, позволяющий выбирать нужную. Выполнен он в виде перемычки, маркировка – BIOS_SEL1. Чуть ниже находится еще одна перемычка CLRMOS1, которая отвечает за сброс настроек BIOS в положение «по умолчанию» (кстати, в ходе экспериментов с разгоном ею ни разу не пришлось пользоваться, как и кнопкой на задней панели). Батарейка расположена в самом центре платы.
Кнопки включения и перезагрузки, индикатор POST-кодов оснащены подсветкой красного цвета. Микросхемы BIOS также сопровождены светодиодами красного цвета, сигнализирующими о том, какая микросхема активна в данный момент. Вся подсветка (в том числе и индикатор POST-кодов) работает только от момента включения системы до момента запуска операционной системы.

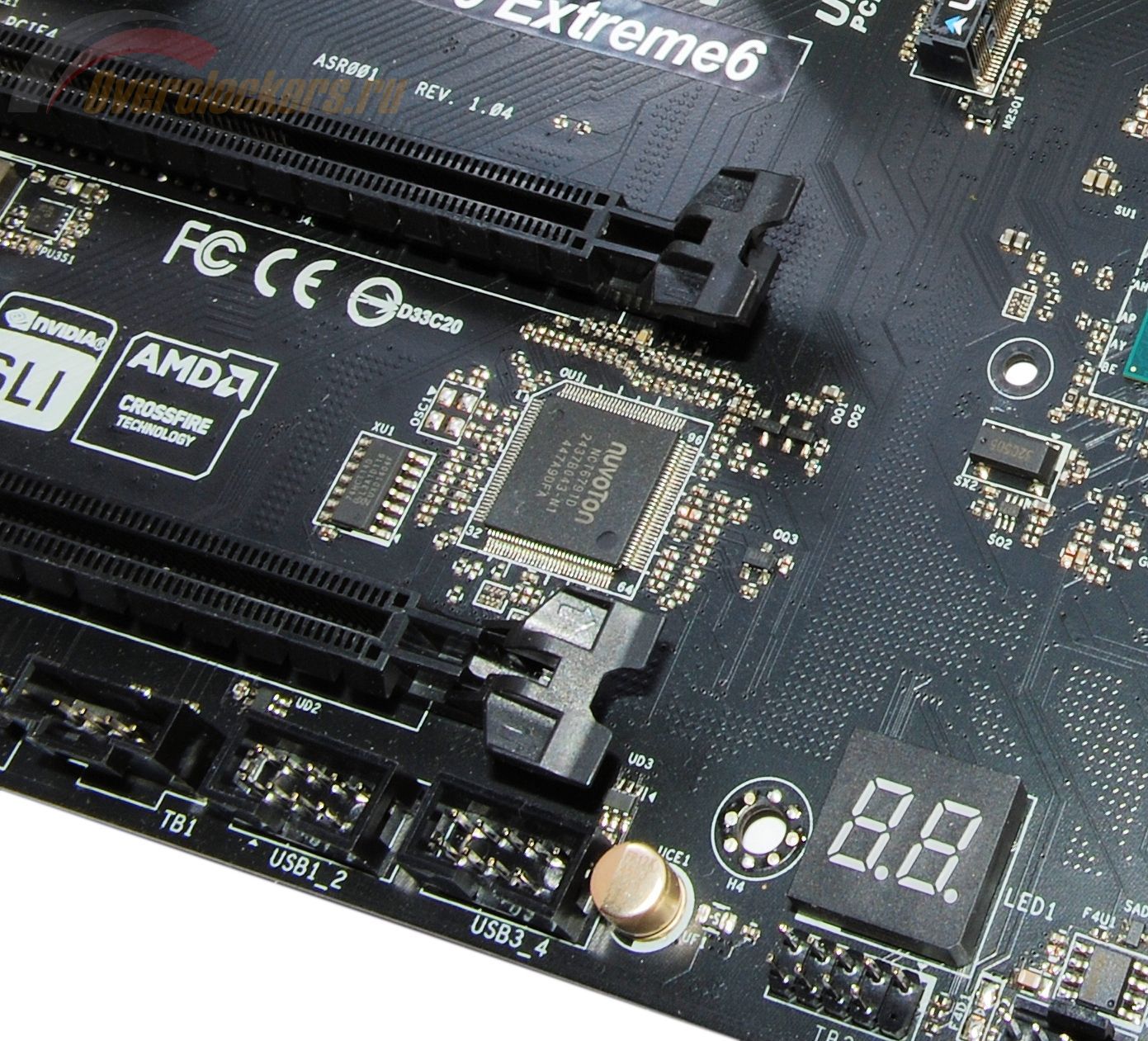

Микросхему I/O инженеры ASRock разместили между вторым и третьим слотами PEG.

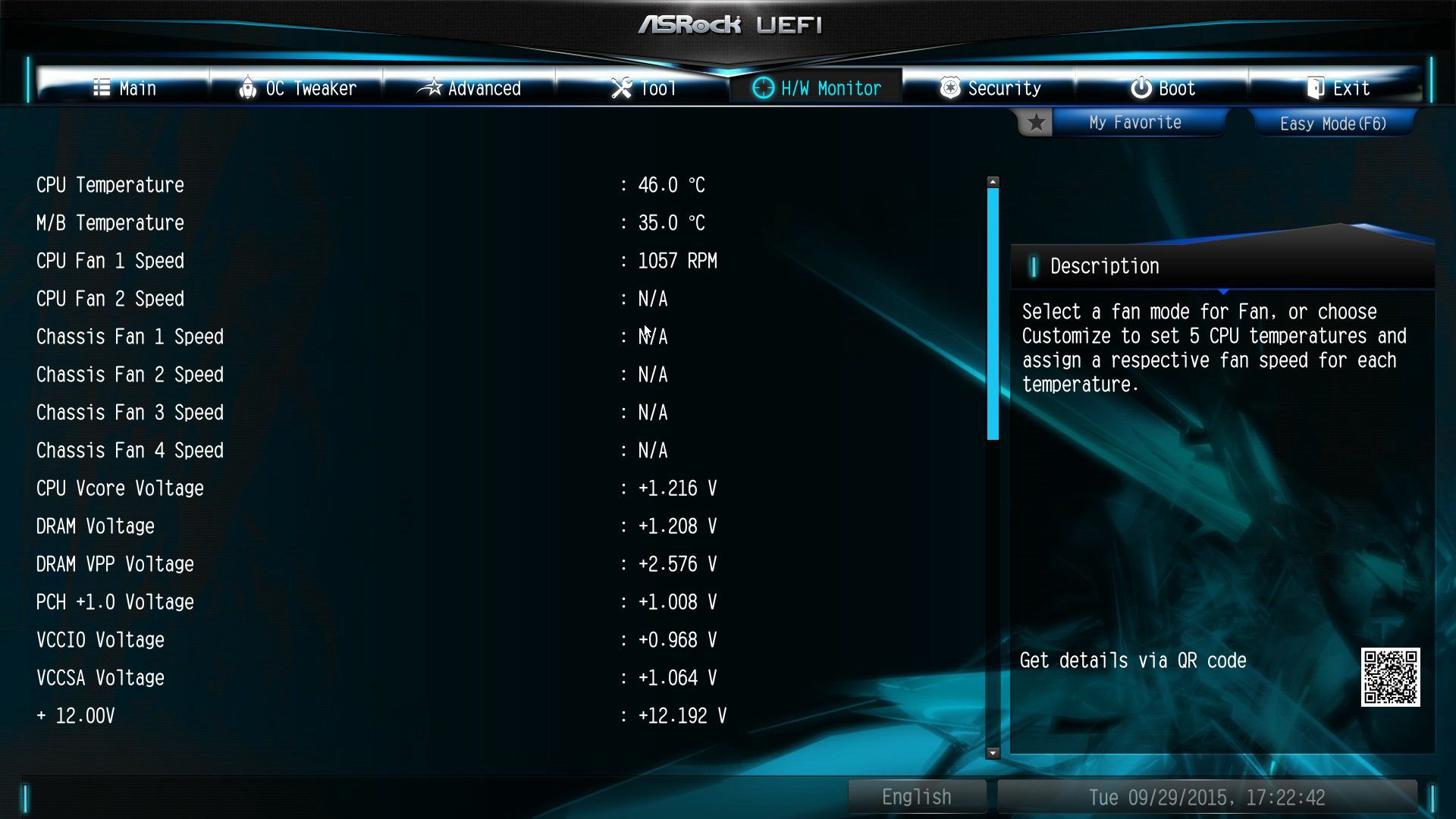

Nuvoton NCT6791D отвечает за регулировку оборотов вентиляторов, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.

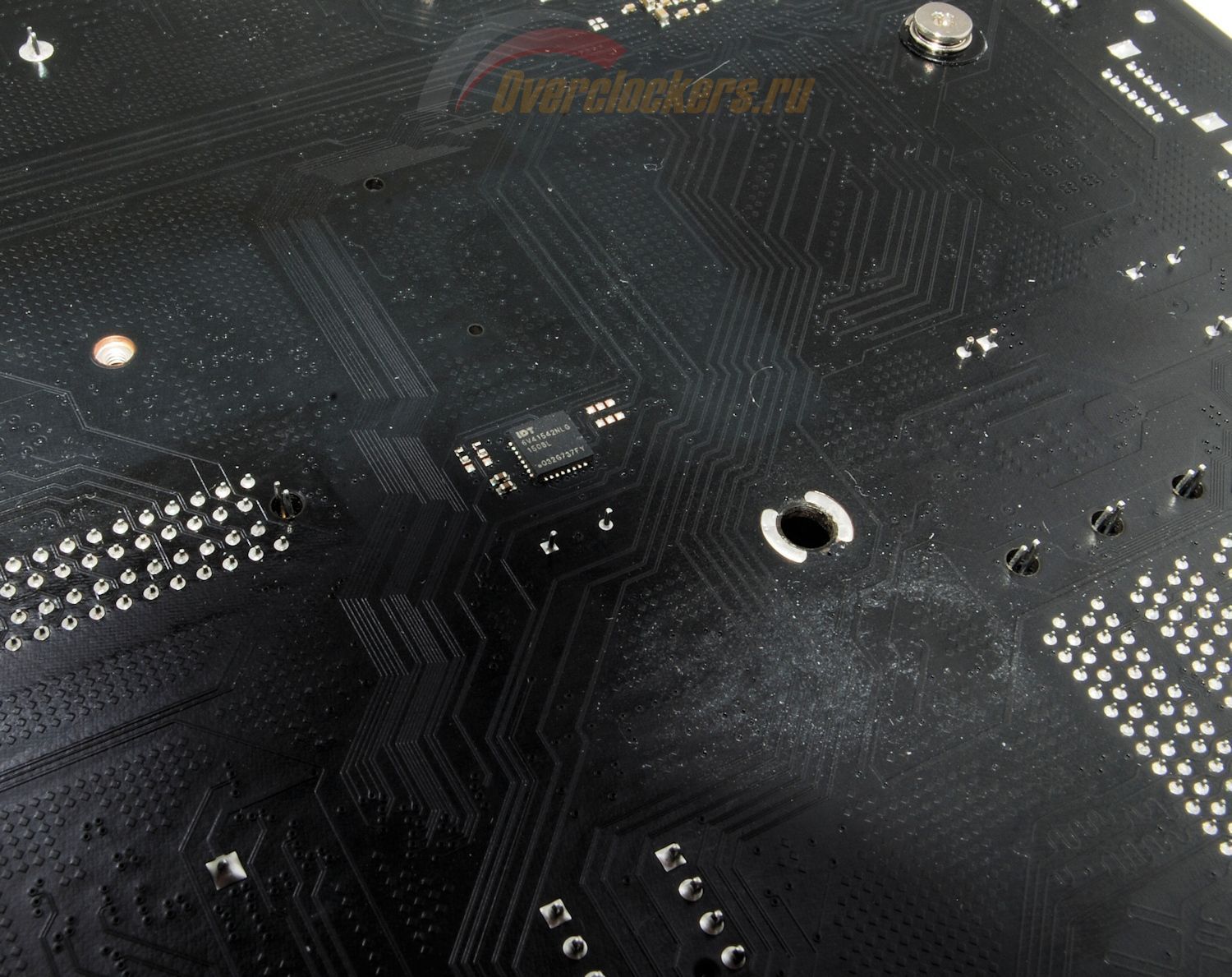

Одна из самых отличительных черт платформы Intel Skylake LGA 1151 – независимый тактовый генератор, позволяющий осуществлять разгон системы без привязки к частотам DMI, SATA и PCI-E. Его инженеры ASRock поместили на обратную сторону платы.
Это IDT 6V41542NLG.

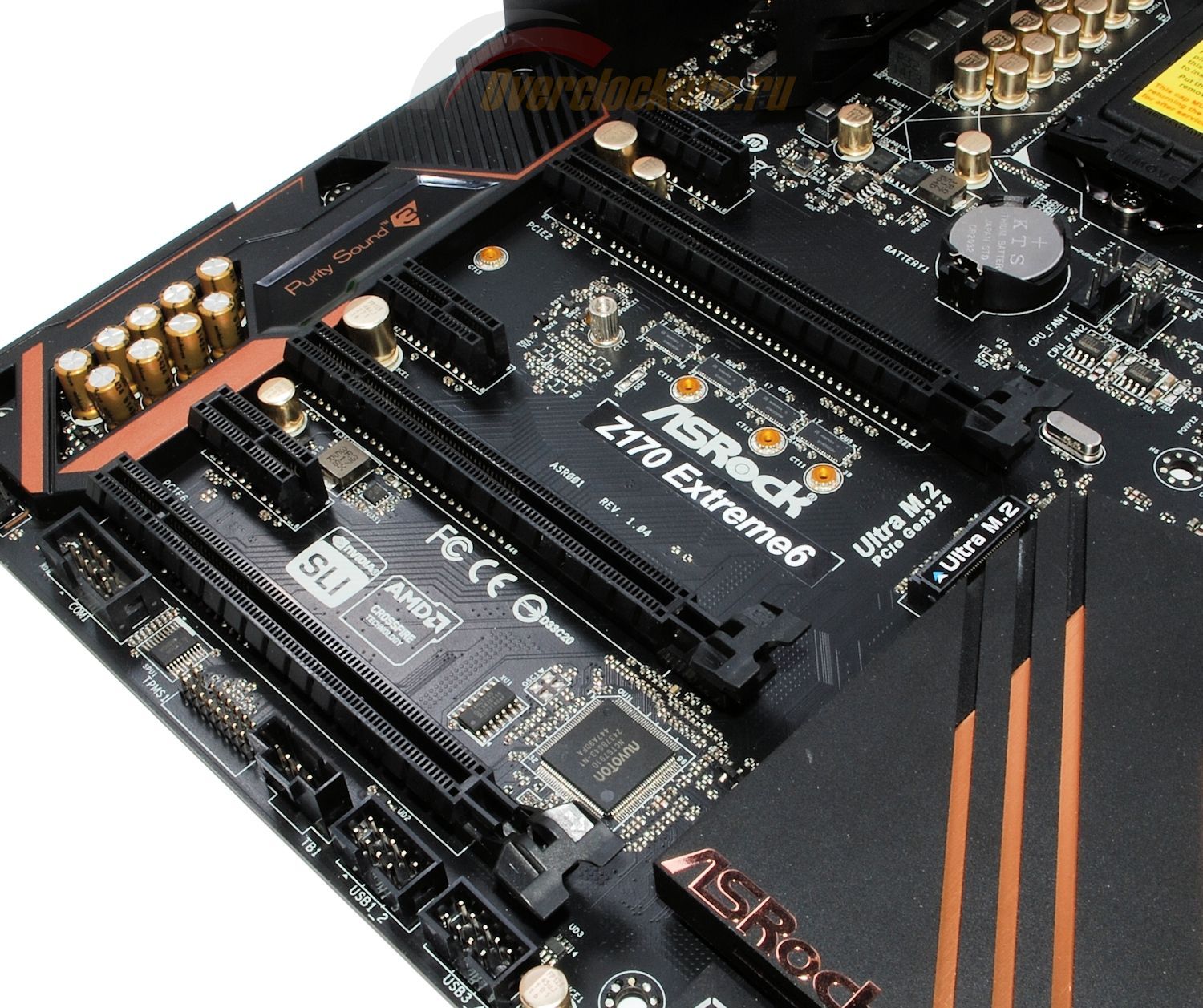

Материнская плата ASRock Z170 Extreme6 оснащена шестью слотами PCI-Express:
Первые два подключены к процессору и делят между собой 16 выделяемых им линий PCI-Express 3.0. При задействовании PCI_E4 слот PCI_E2 переключается в режим х8. Переключение обеспечивают четыре микросхемы-переключателя HD3SS3415 производства Texas Instruments, расположенные под слотом PCI_E2.
Слот PCI_E6 является PCI-Express 3.0 x4 и пользуется линиями, предоставляемыми набором системной логики Intel Z170 (как и три слота PCI-Express 3.0 x1).
Поддерживается построение тандемов видеокарт AMD CrossFire и Nvidia SLI. Для первого возможно использование всех трех PEG, для второго – только двух верхних (по отзывам, Nvidia блокирует режим SLI для слотов с режимом работы x4 и менее).
Отметим, что слоты PCI-Express 3.0 x1 являются открытыми. Они рассчитаны на установки и более длинных карт расширения, хотя, разумеется, ограничения никуда не денутся: только одна линия PCI-E, работающая в том режиме, который предусмотрен контроллером платы расширения (PCI-E 2.0 или 3.0).

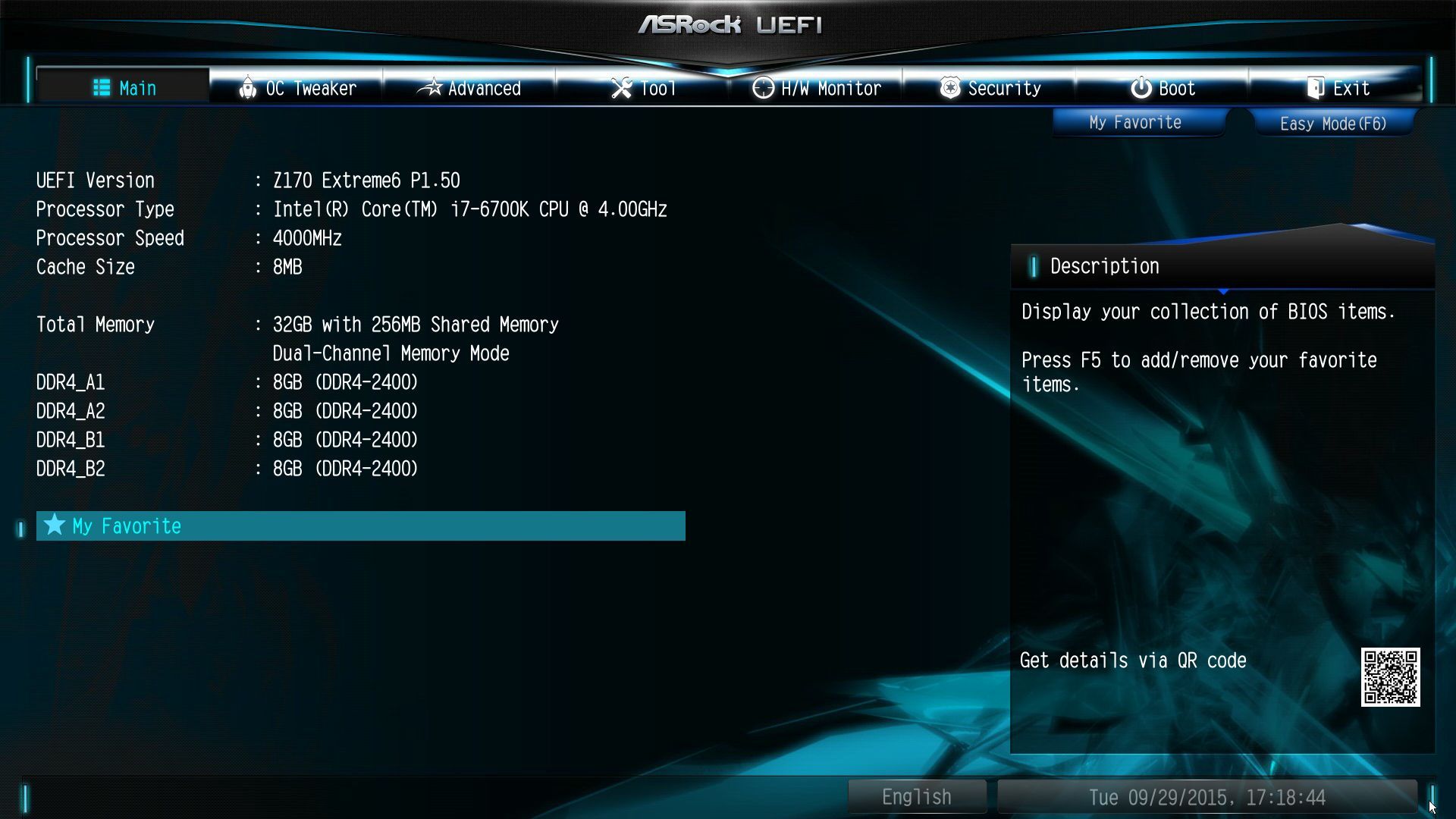

| Параметр | ASRock Z170 Extreme6 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 1.50 от 18 сентября 2015 года (на сайте ASRock датирован 24 сентября 2015 года) |

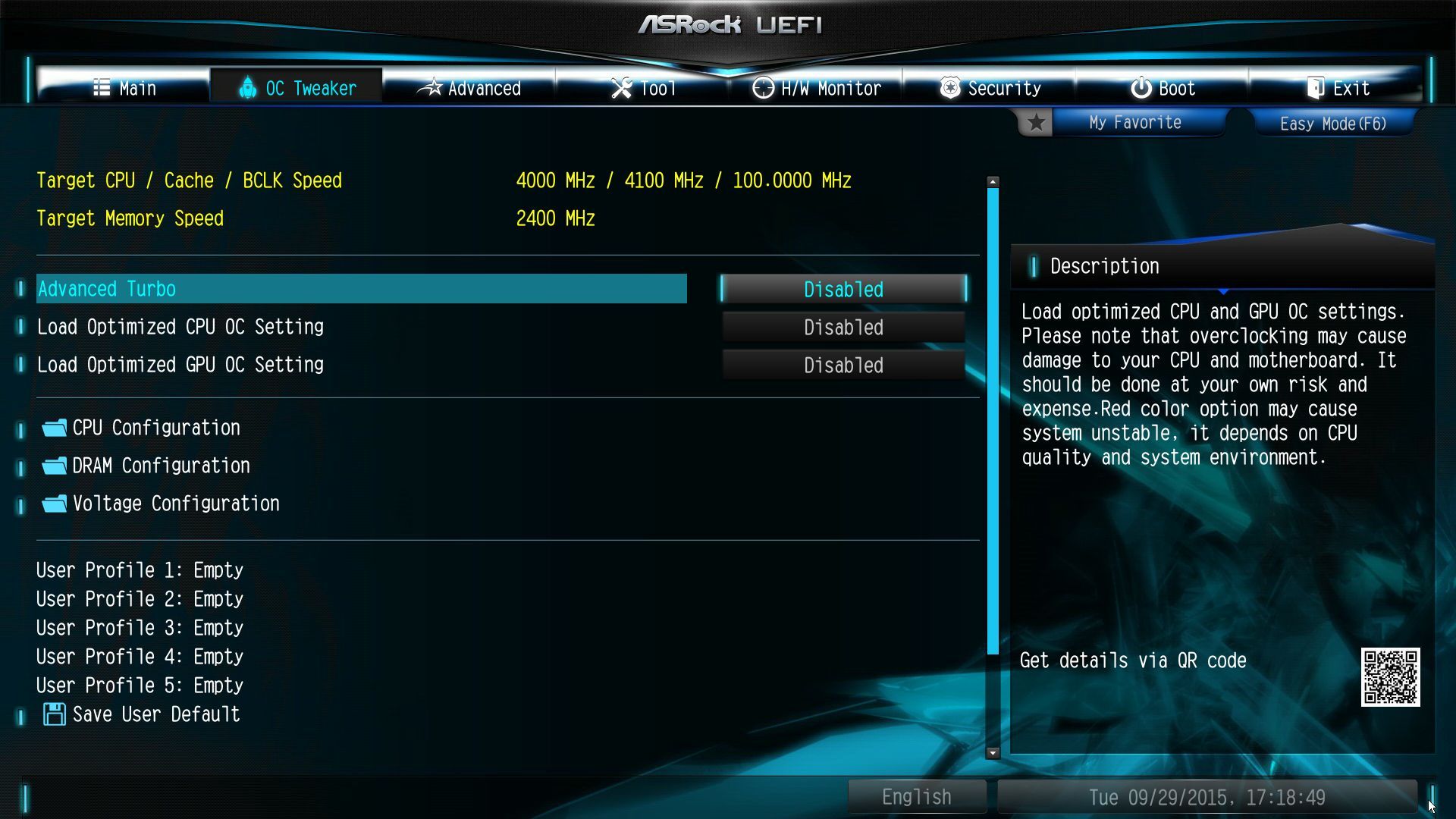

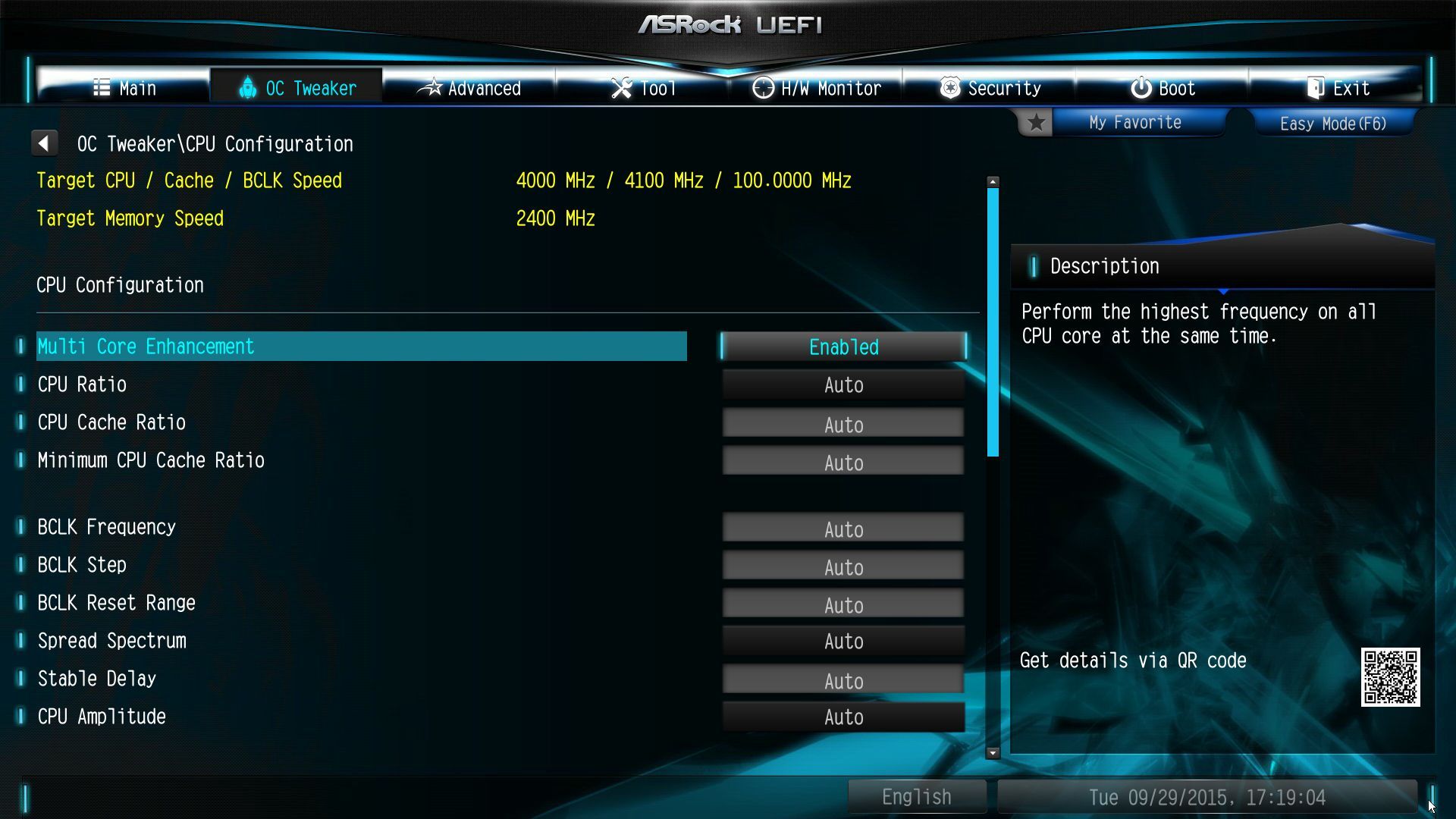

| BCLK | От 90 до 600 МГц с шагом 0.0625 МГц |

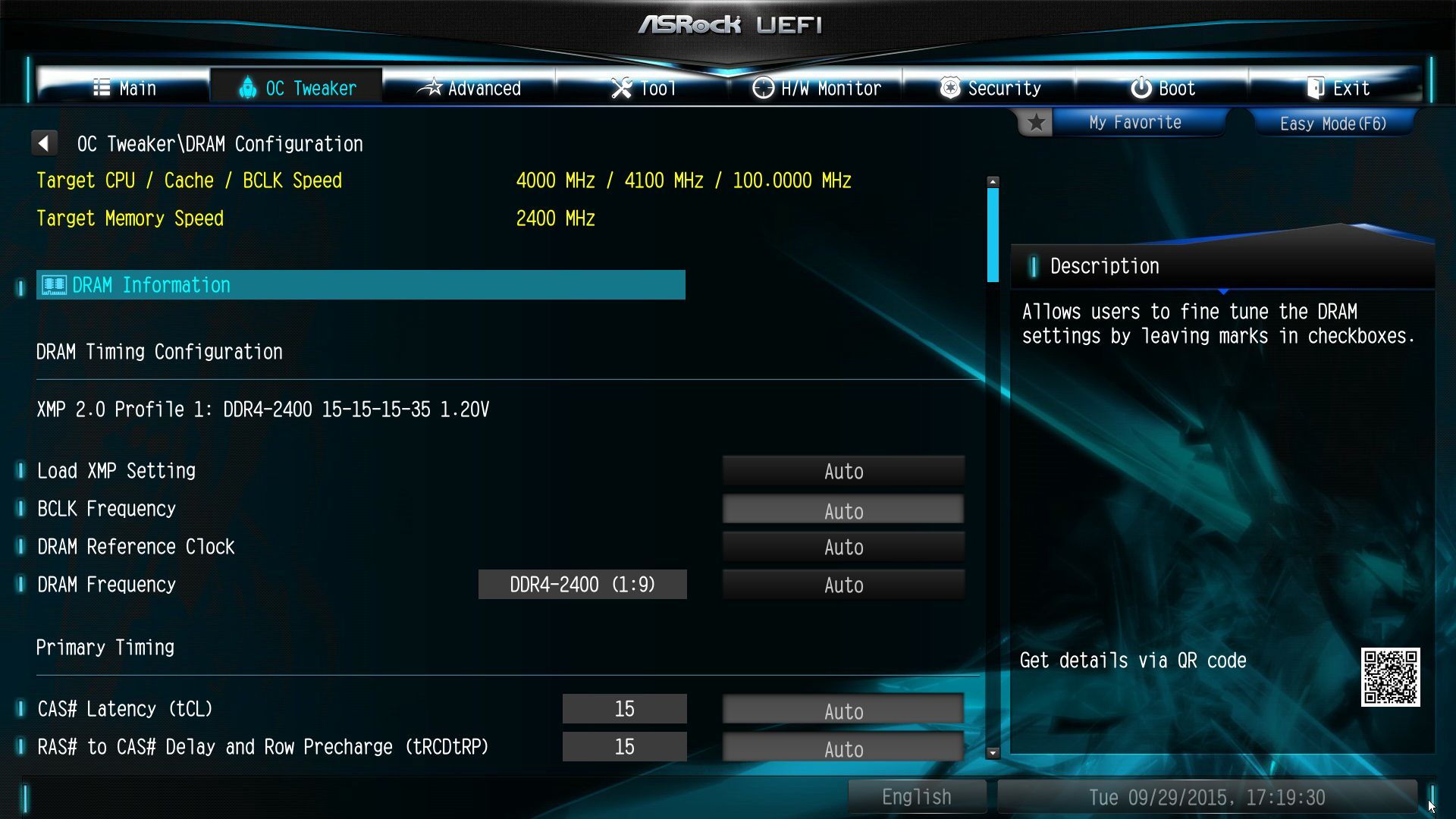

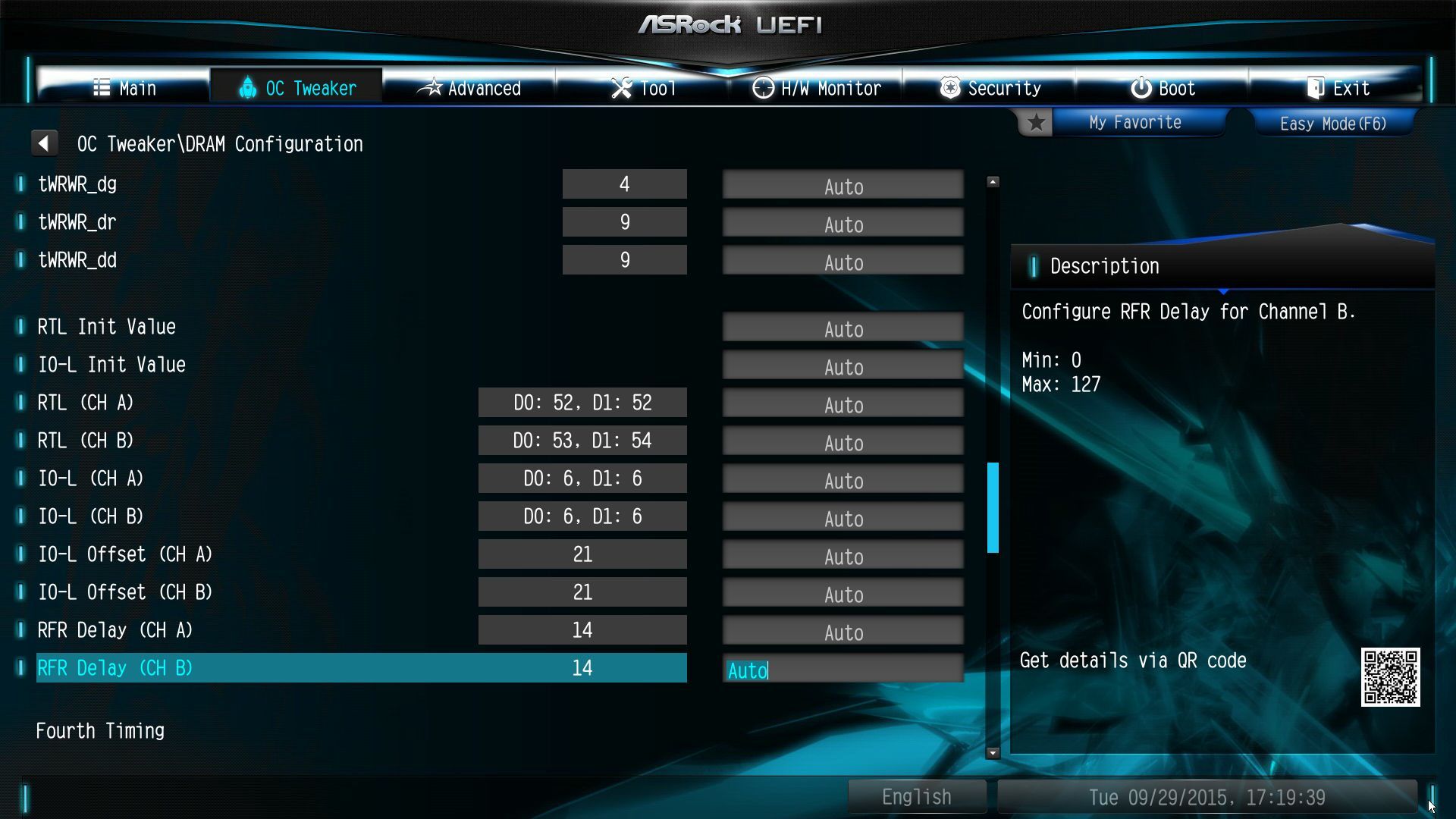

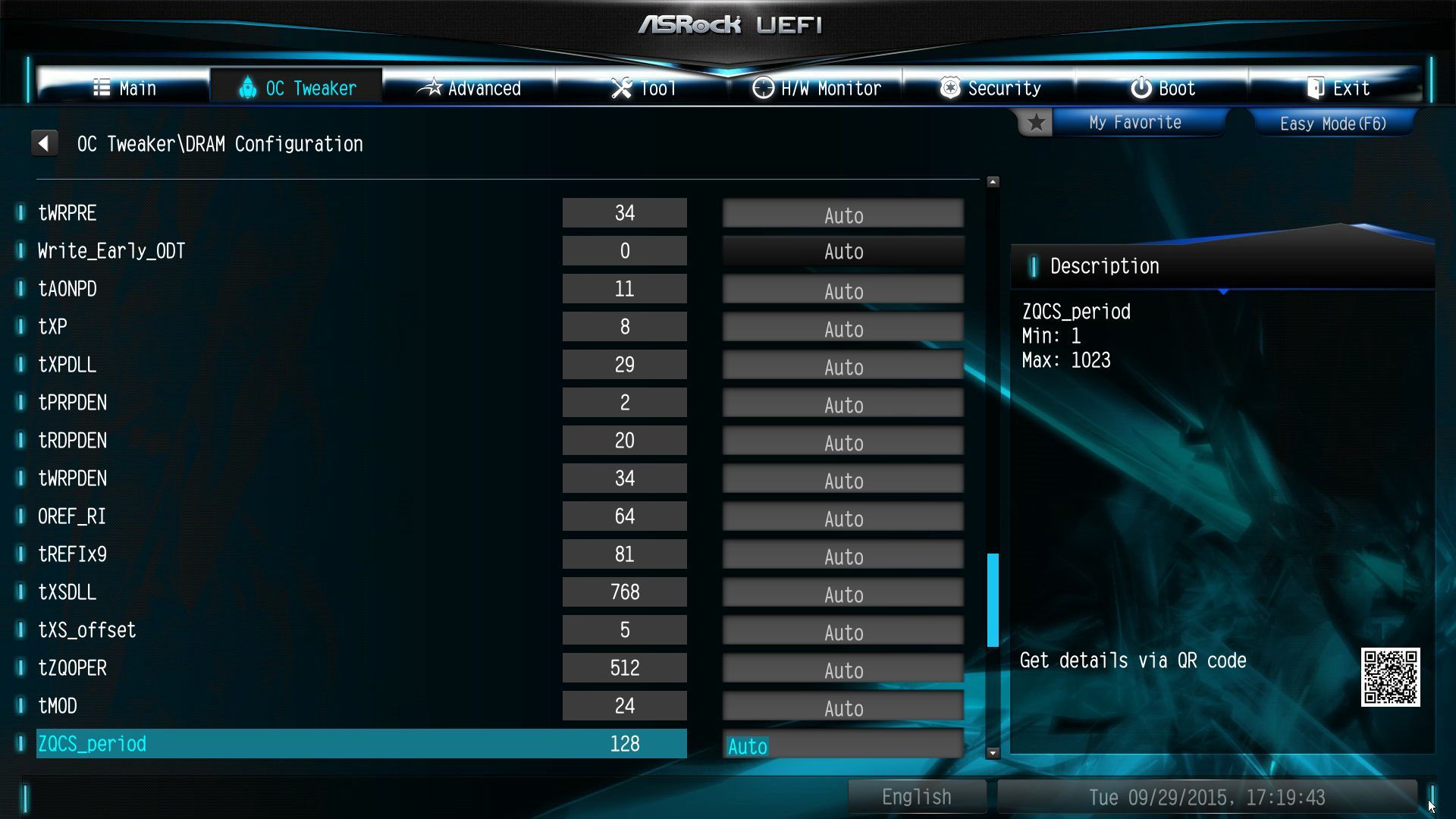

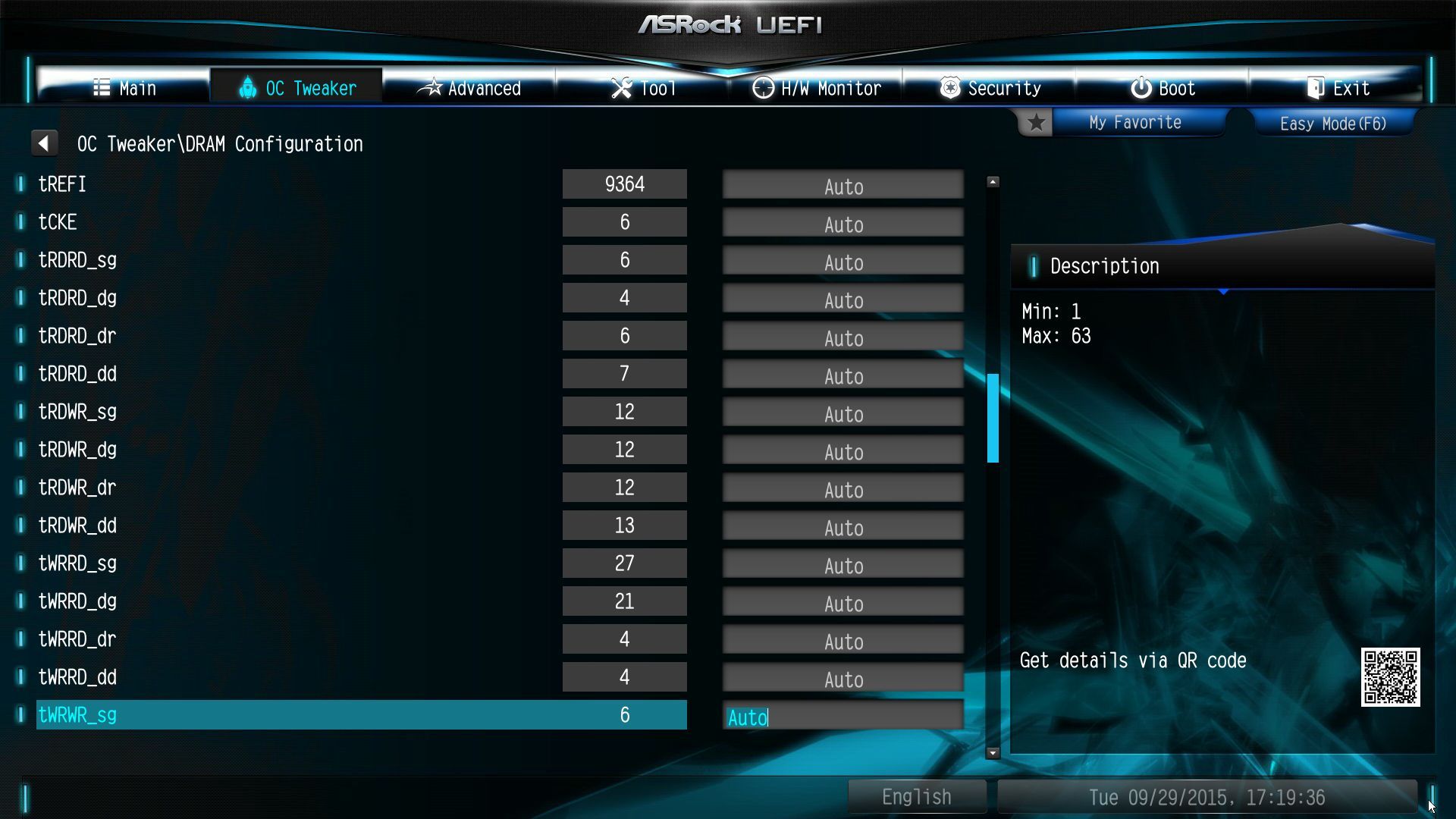

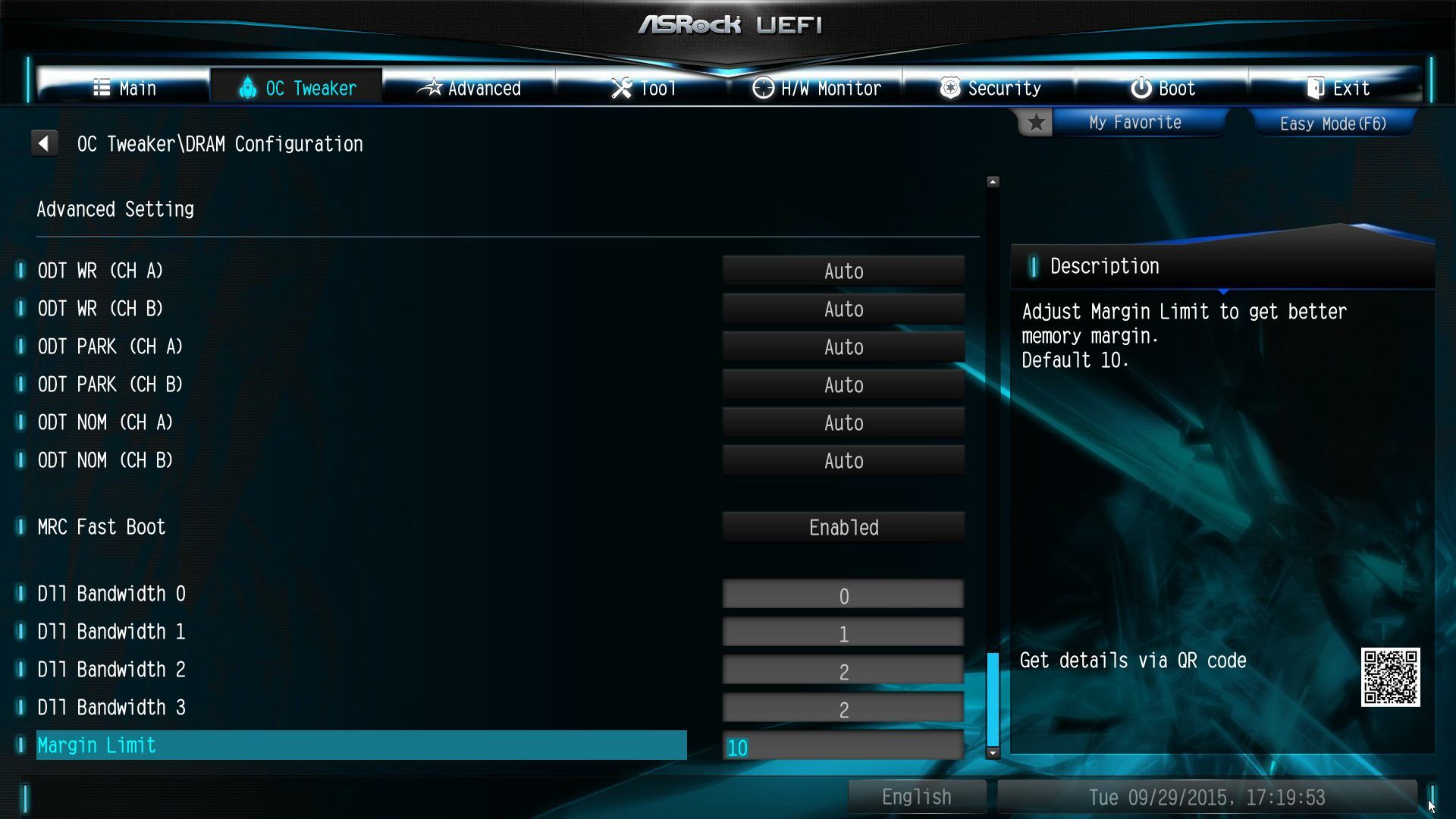

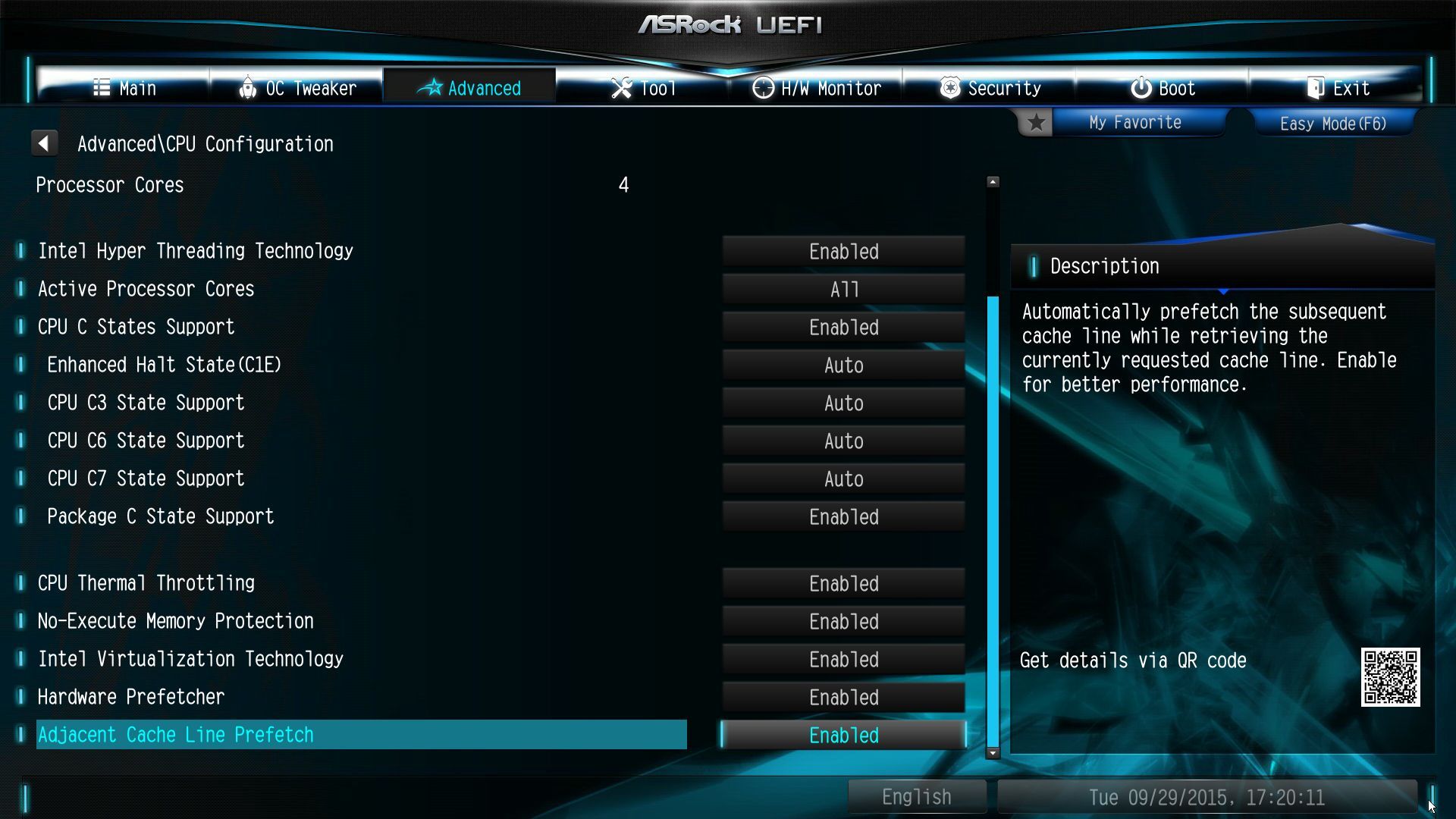

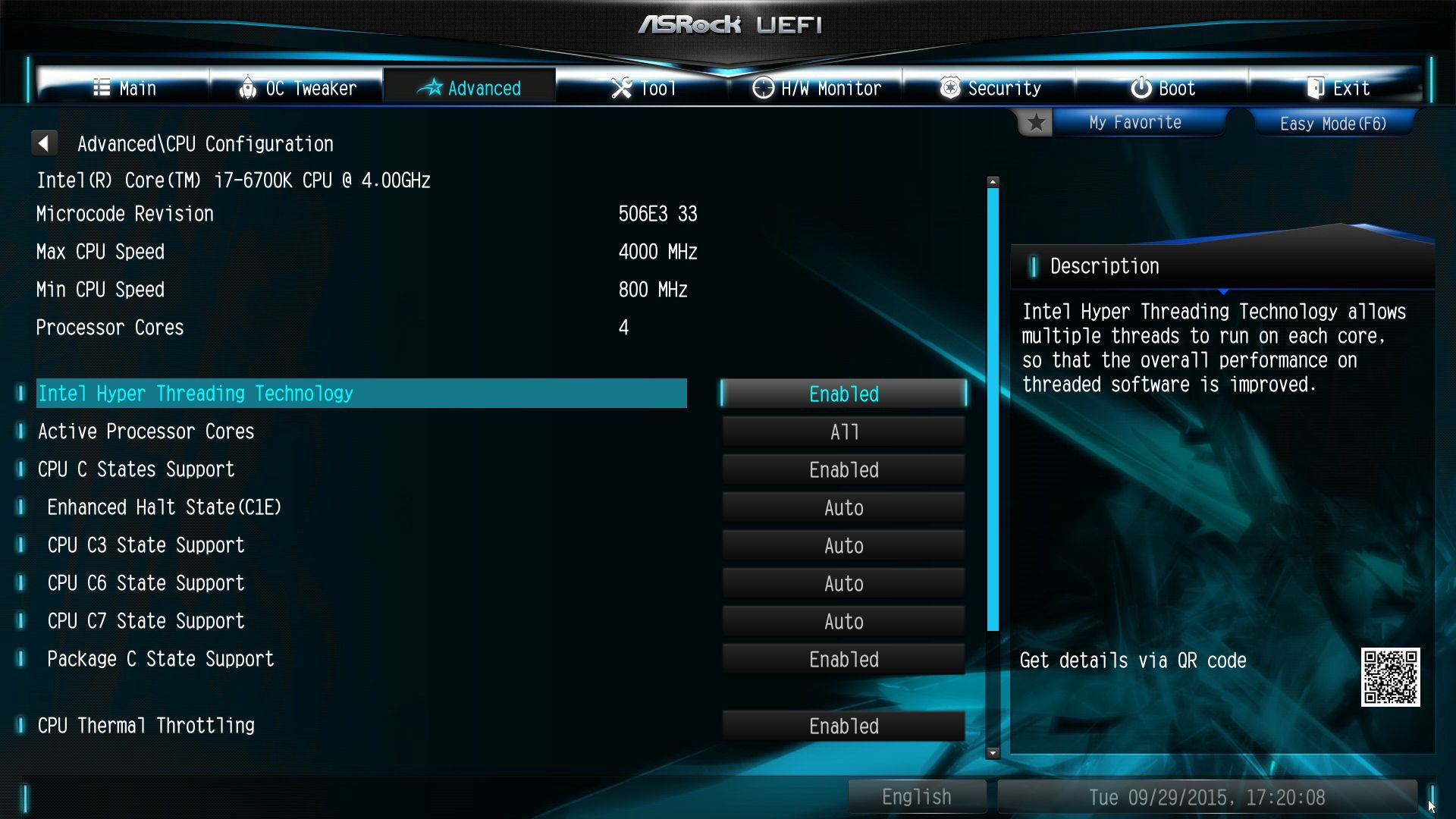

| Оперативная память, МГц | Поддержка XMP Частоты от 800 до 4136 МГц с неровно плавающим шагом 33-134 МГц |
| Множитель процессора CPU Core |
От 8 до 120 с шагом 1 |
| Множитель процессора CPU Cache Ratio |
От 8 до 120 с шагом 1 |
| Минимальный множитель процессора CPU Cache Ratio |
От 1 до 120 с шагом 1 |

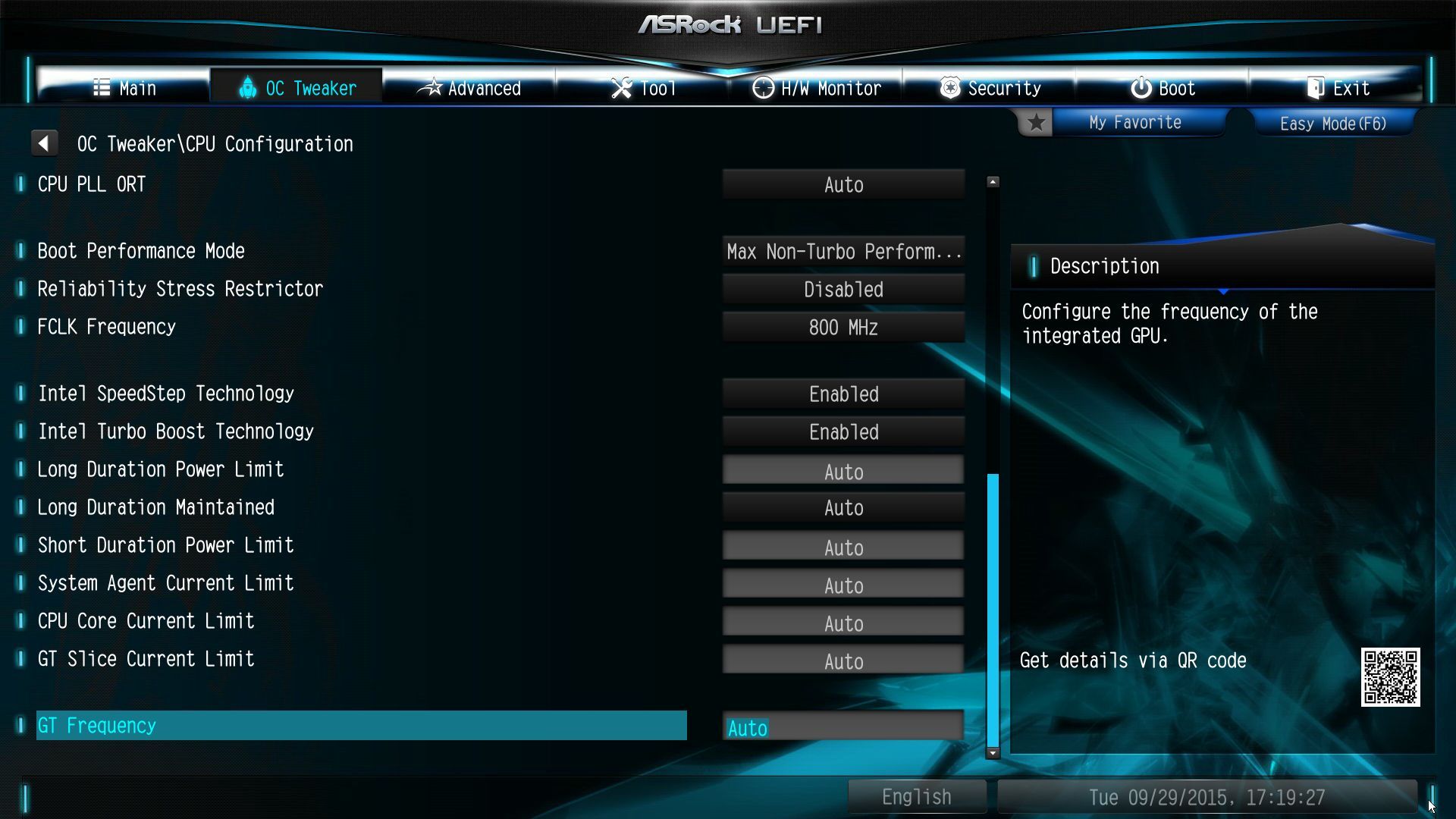

| Частота графического ядра | Тактуется от BCLK множителем от 50 до 3000 МГц |

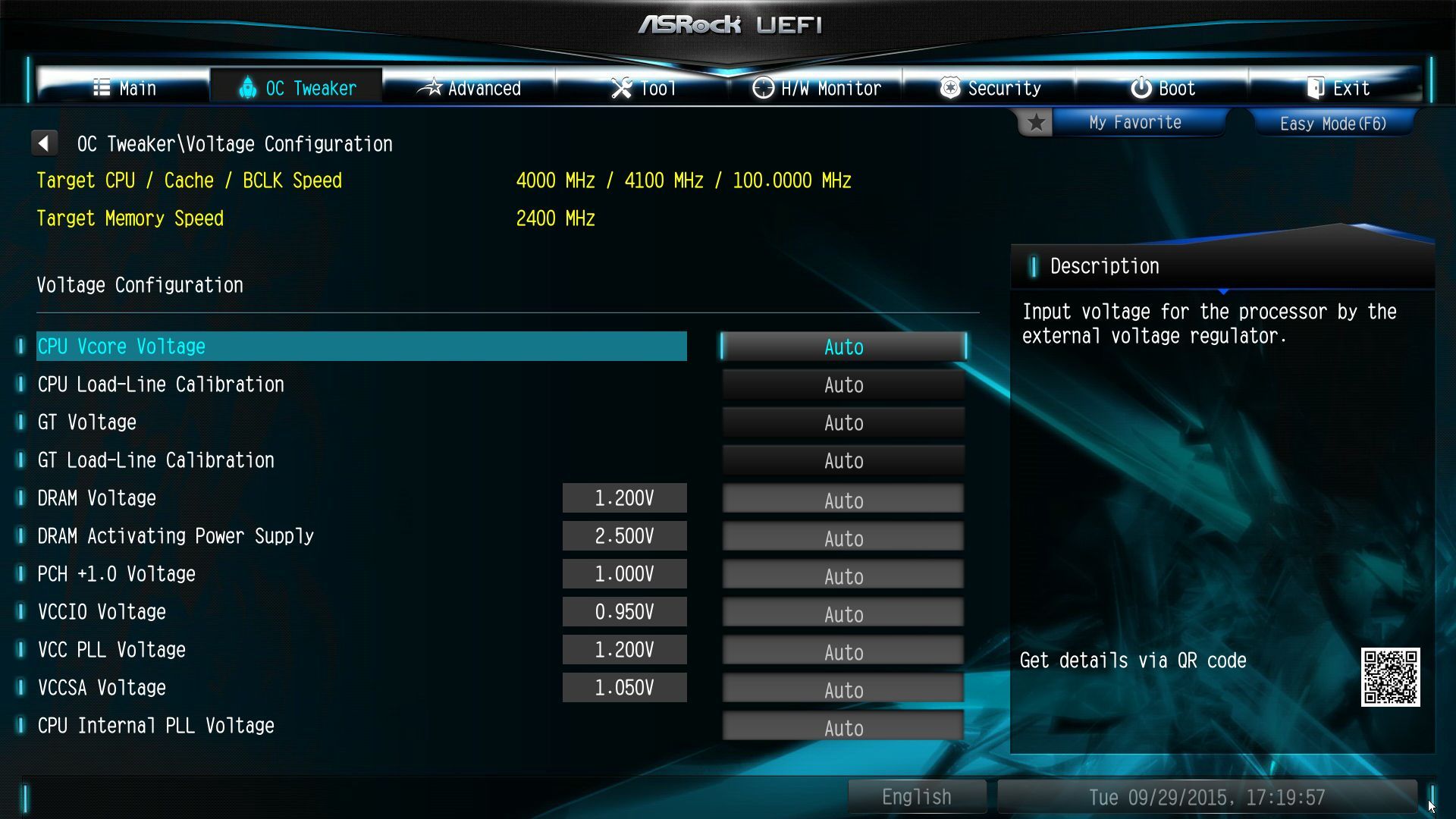

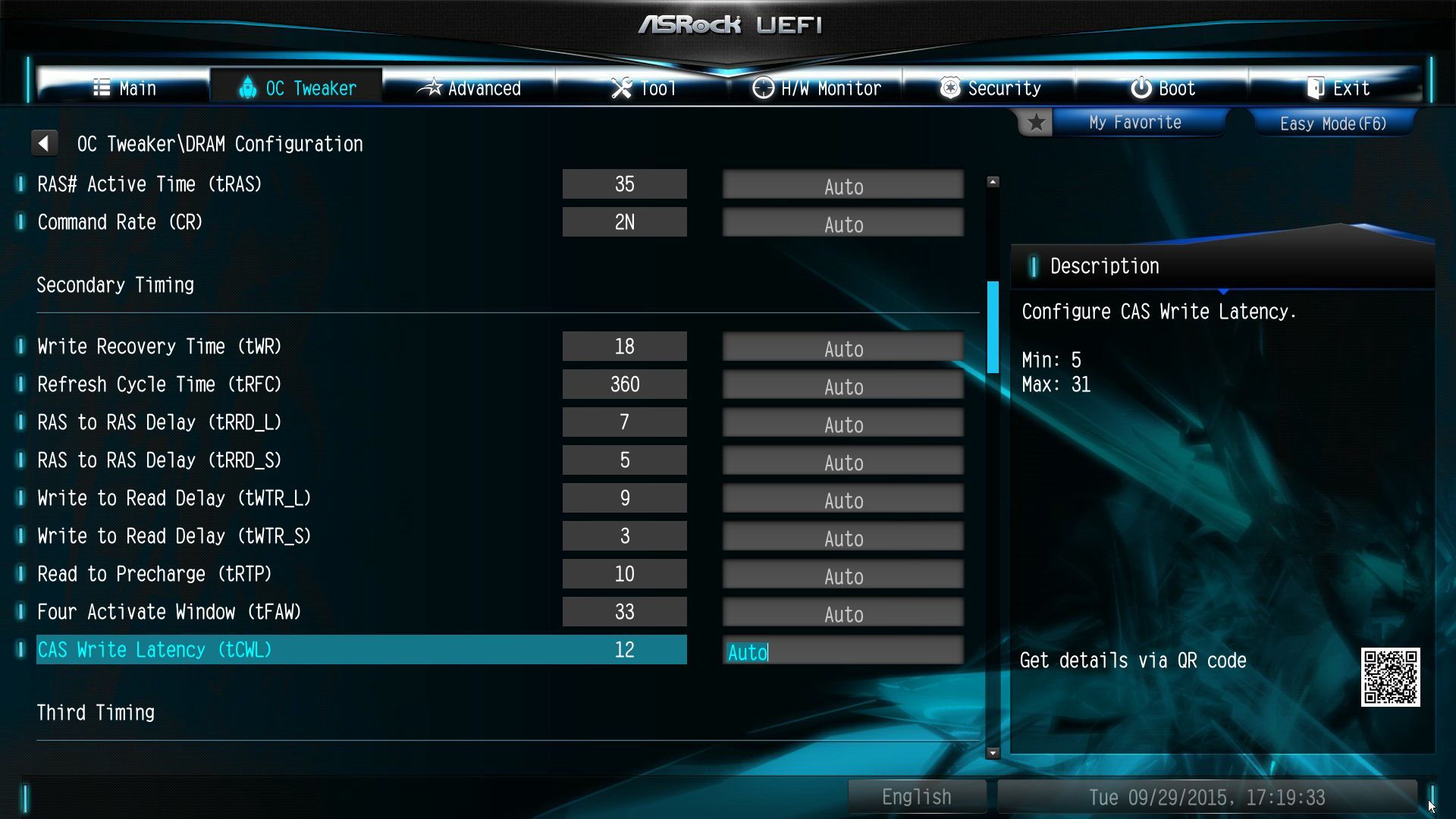

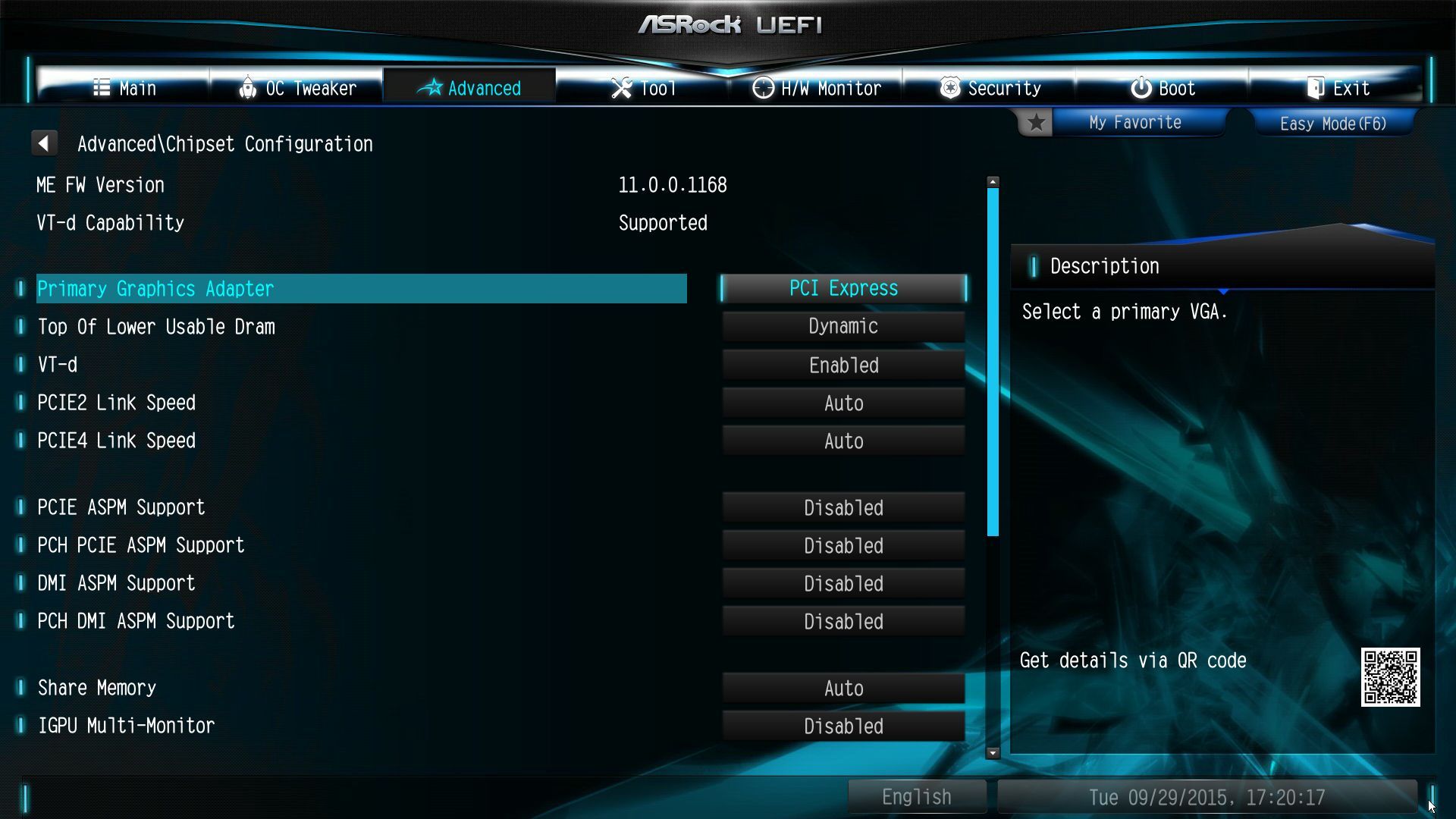

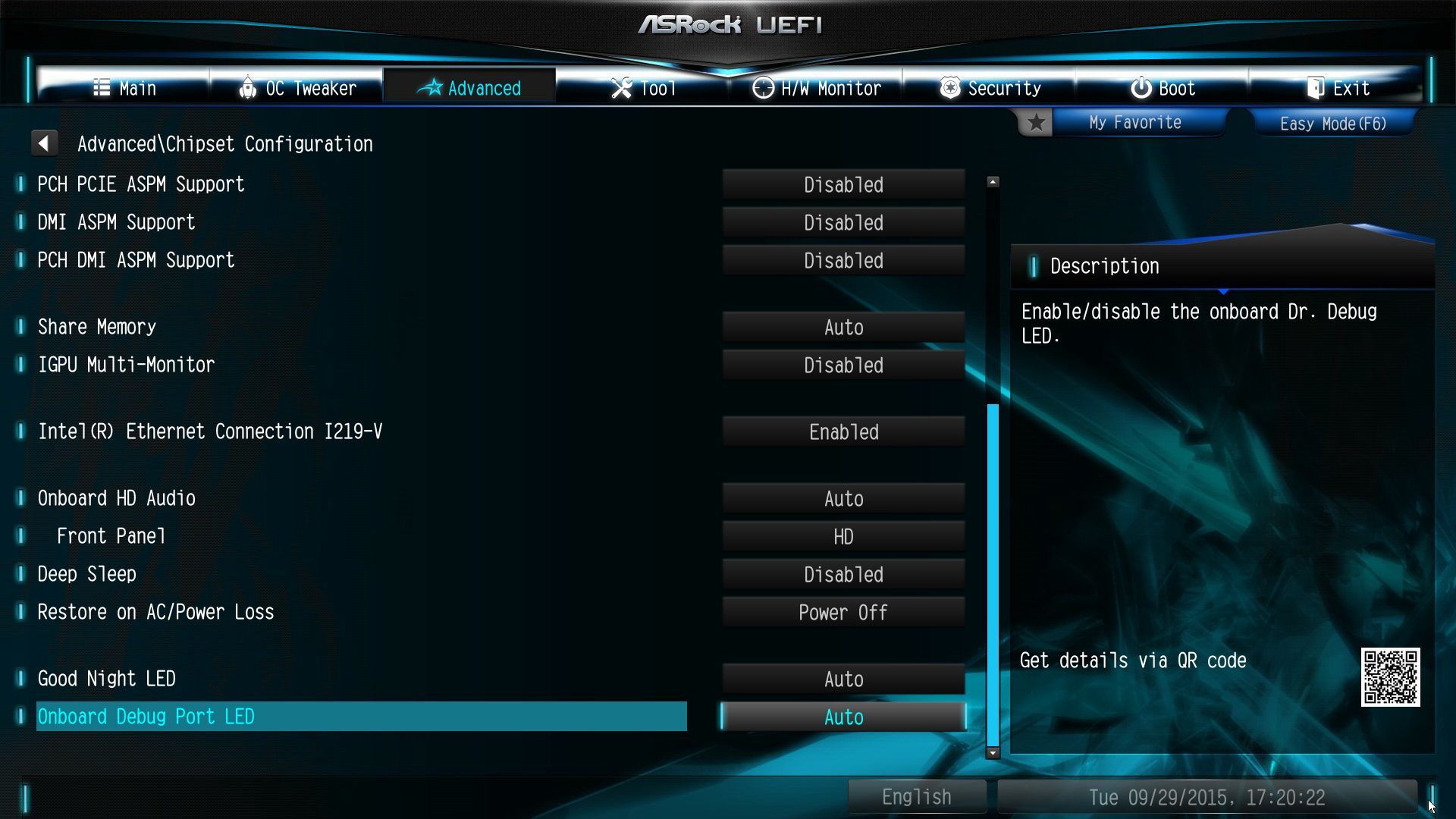

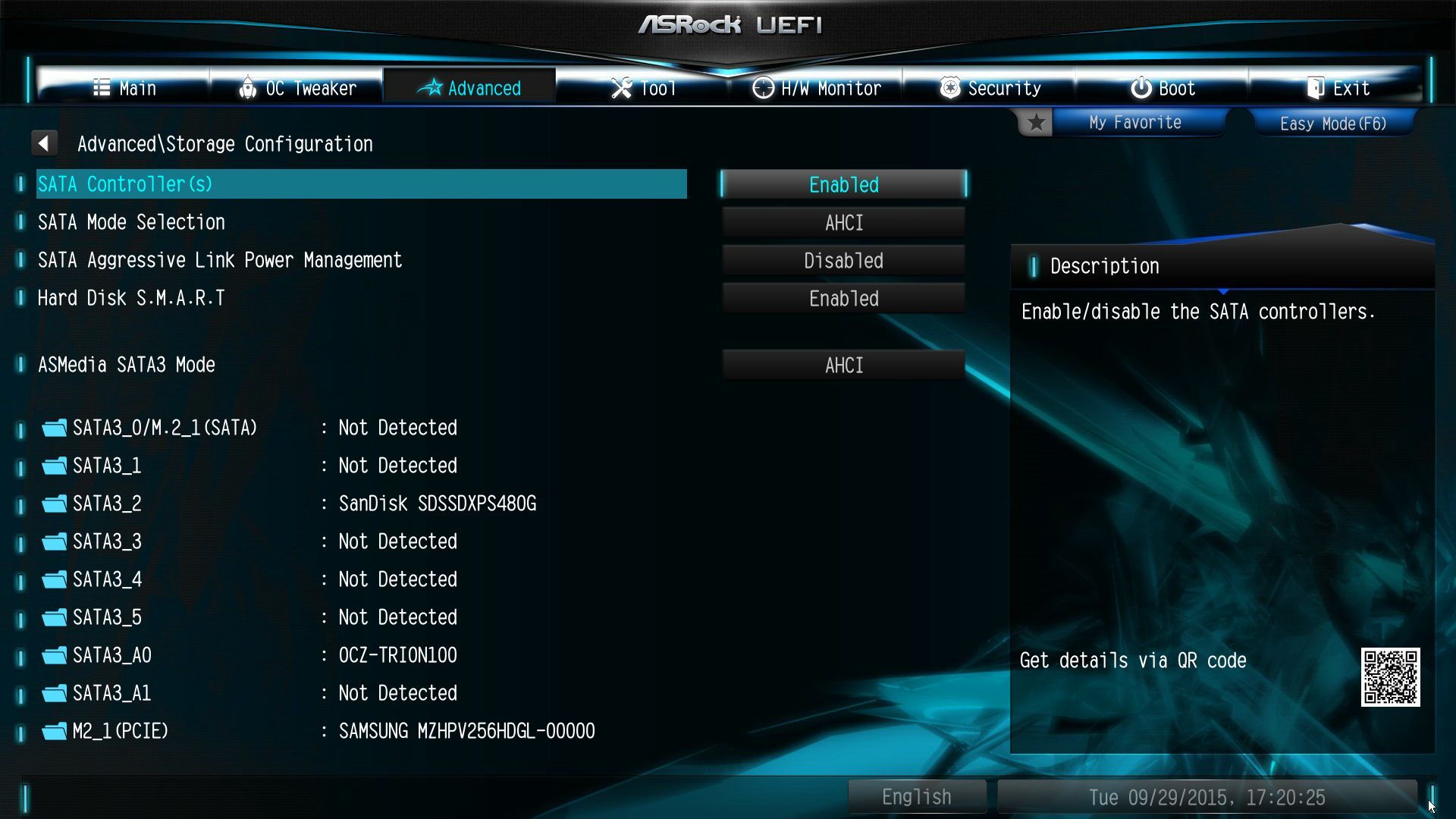

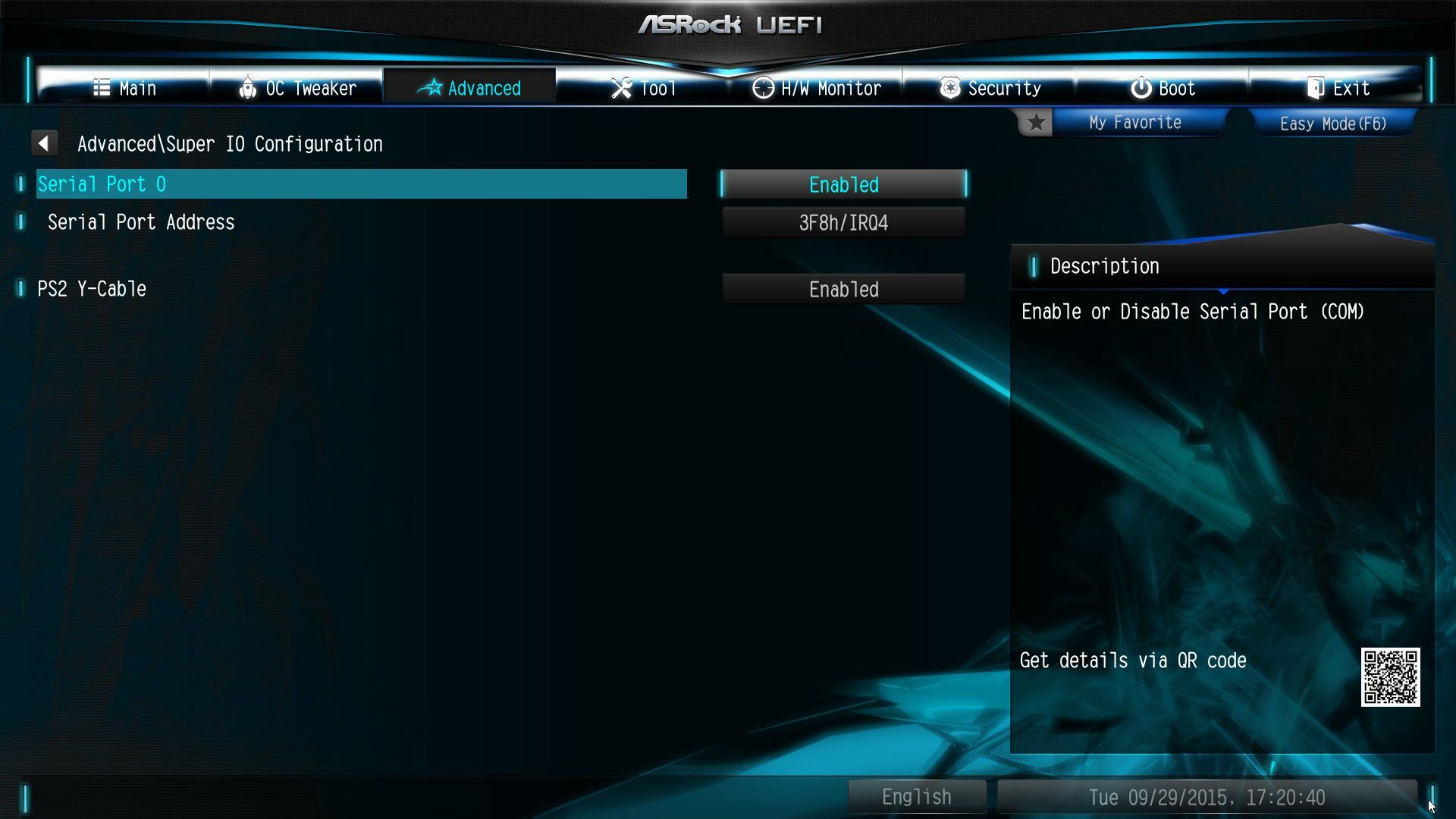

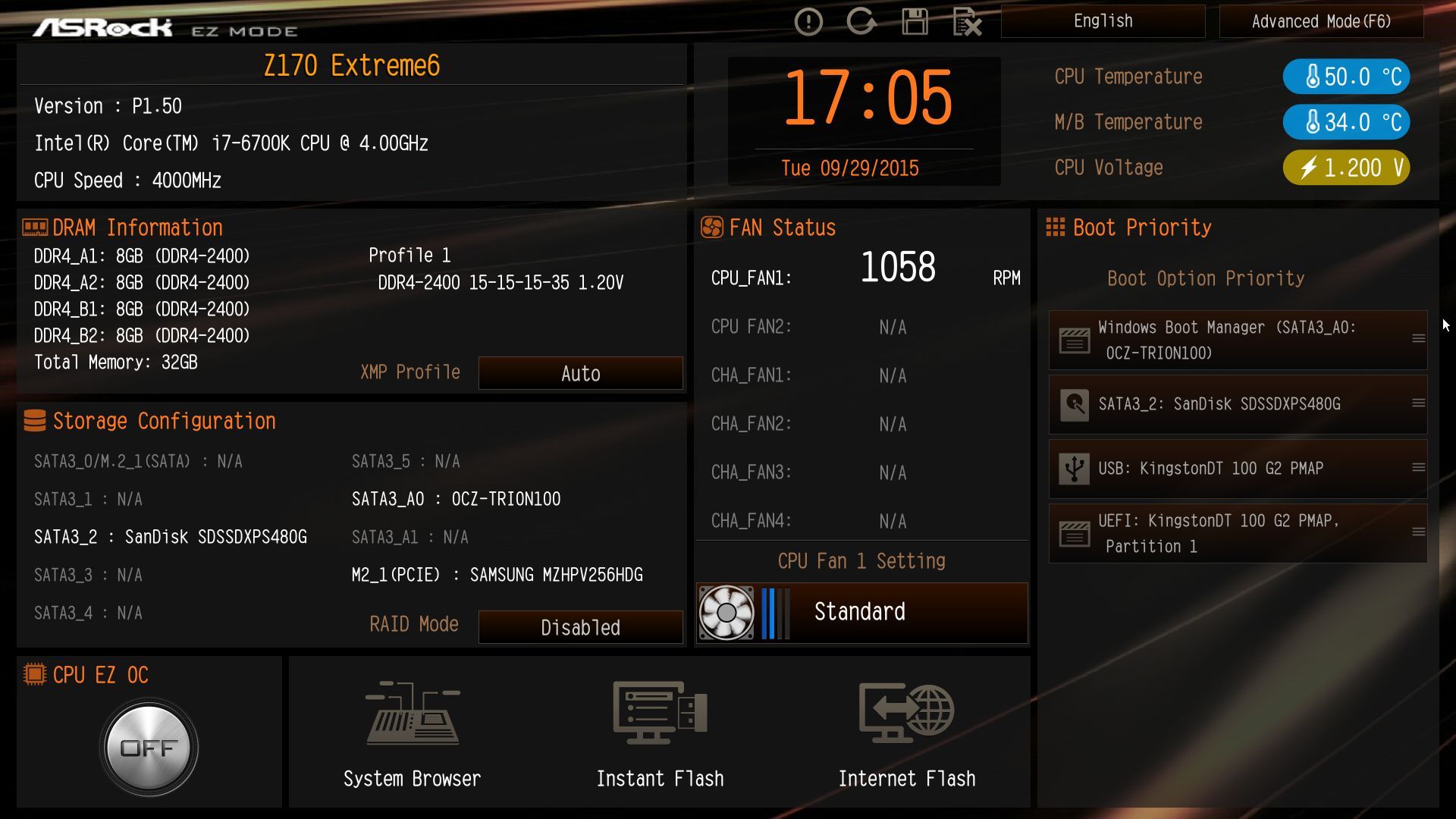

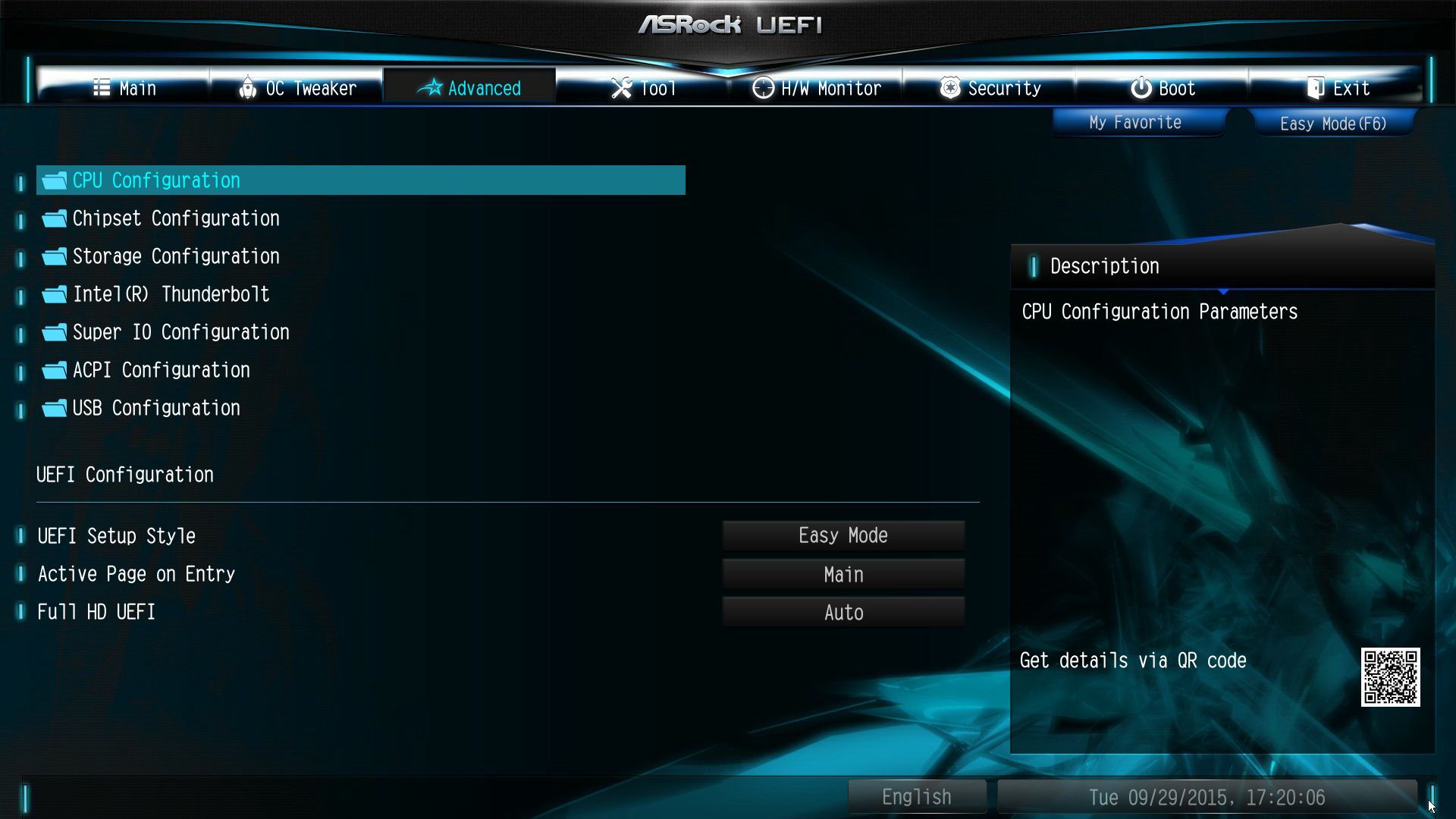

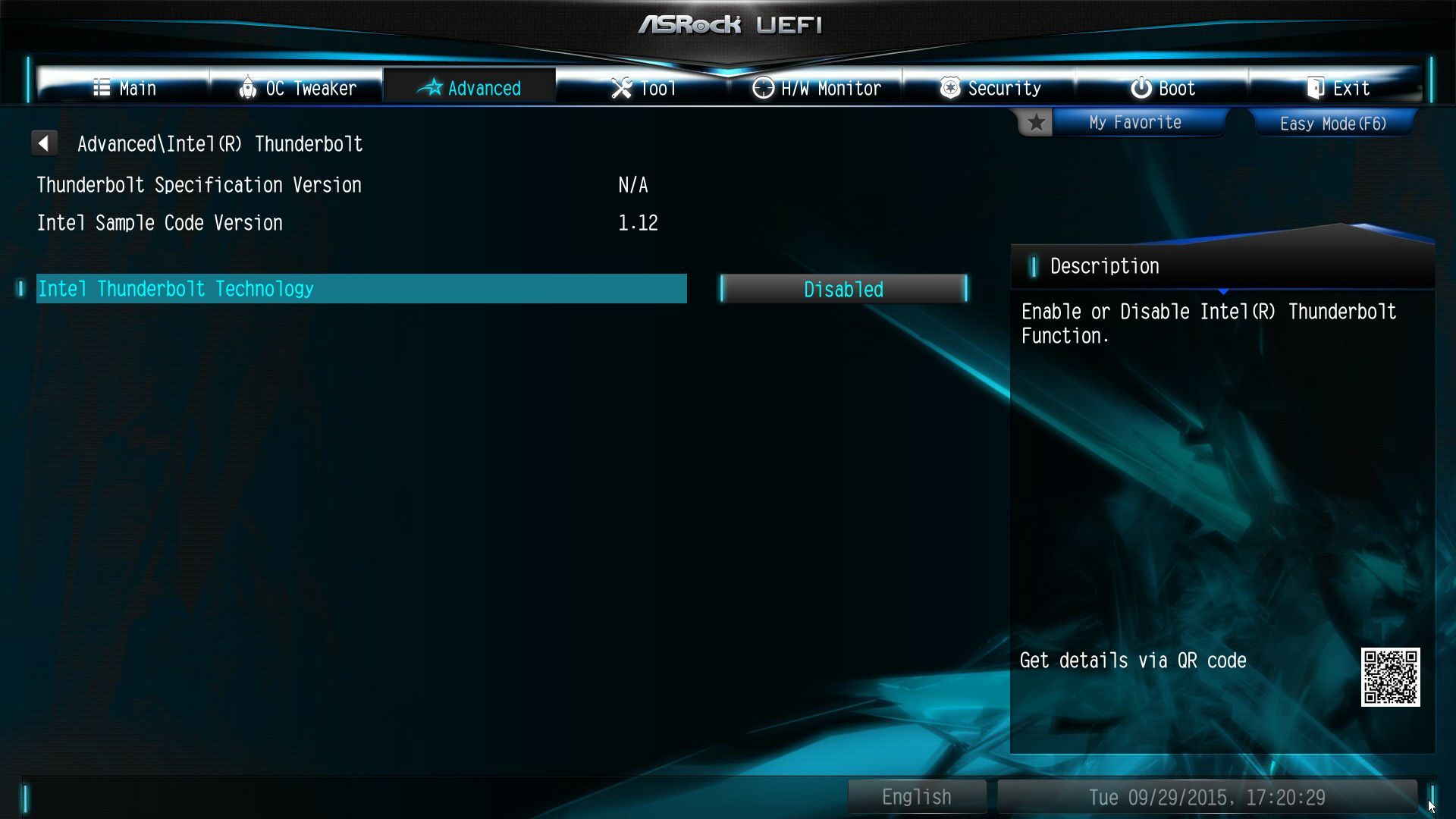

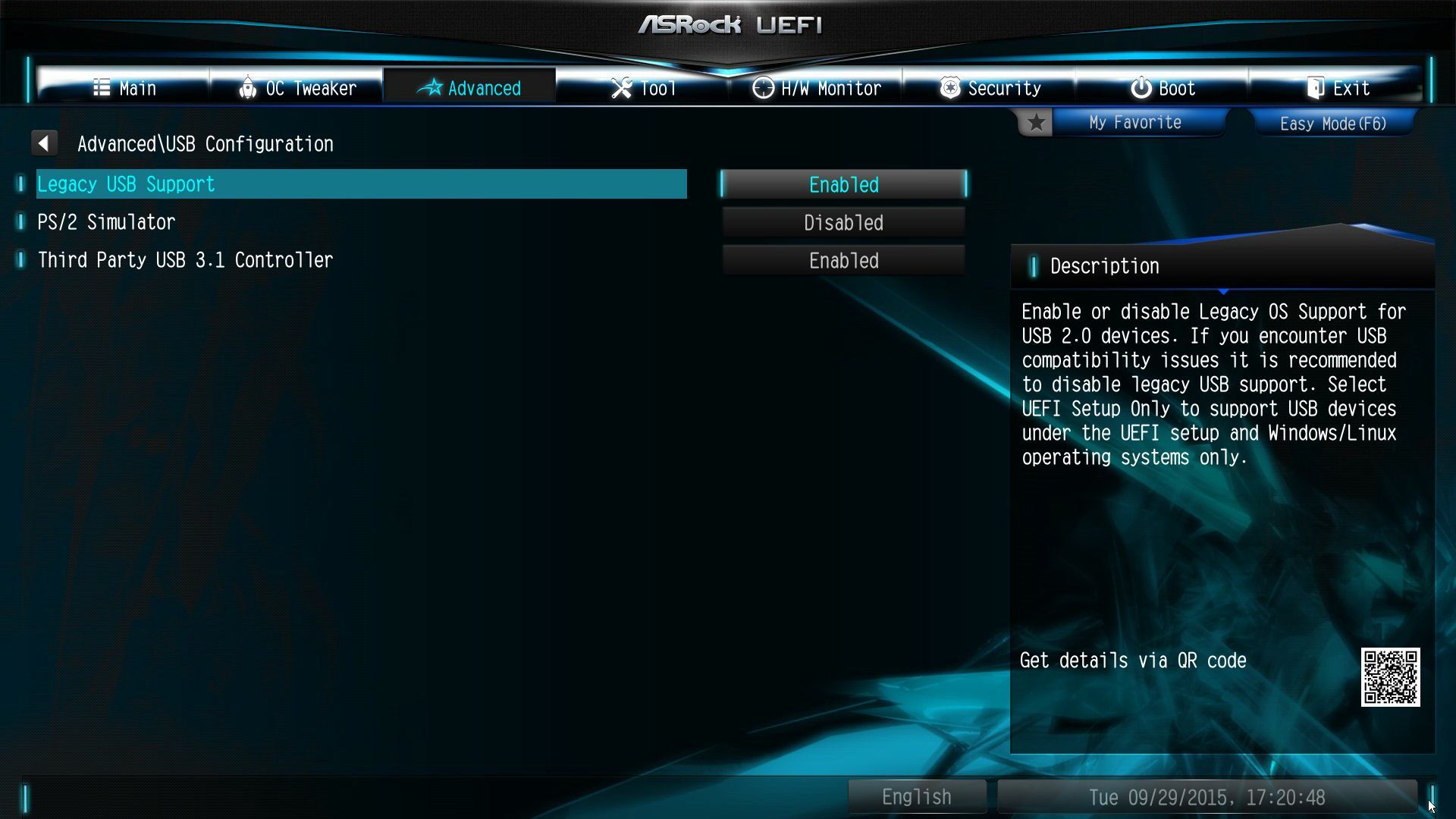

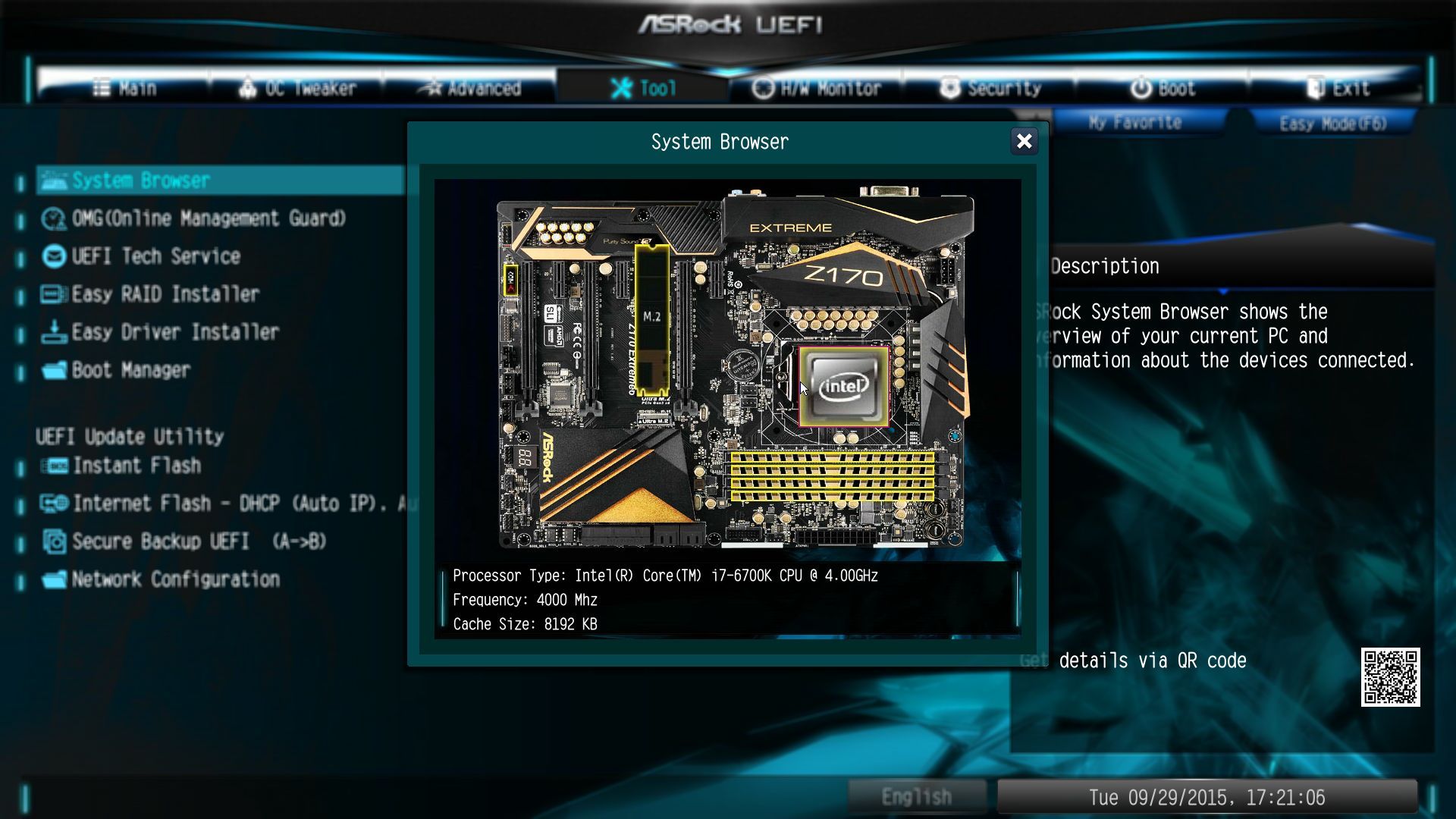

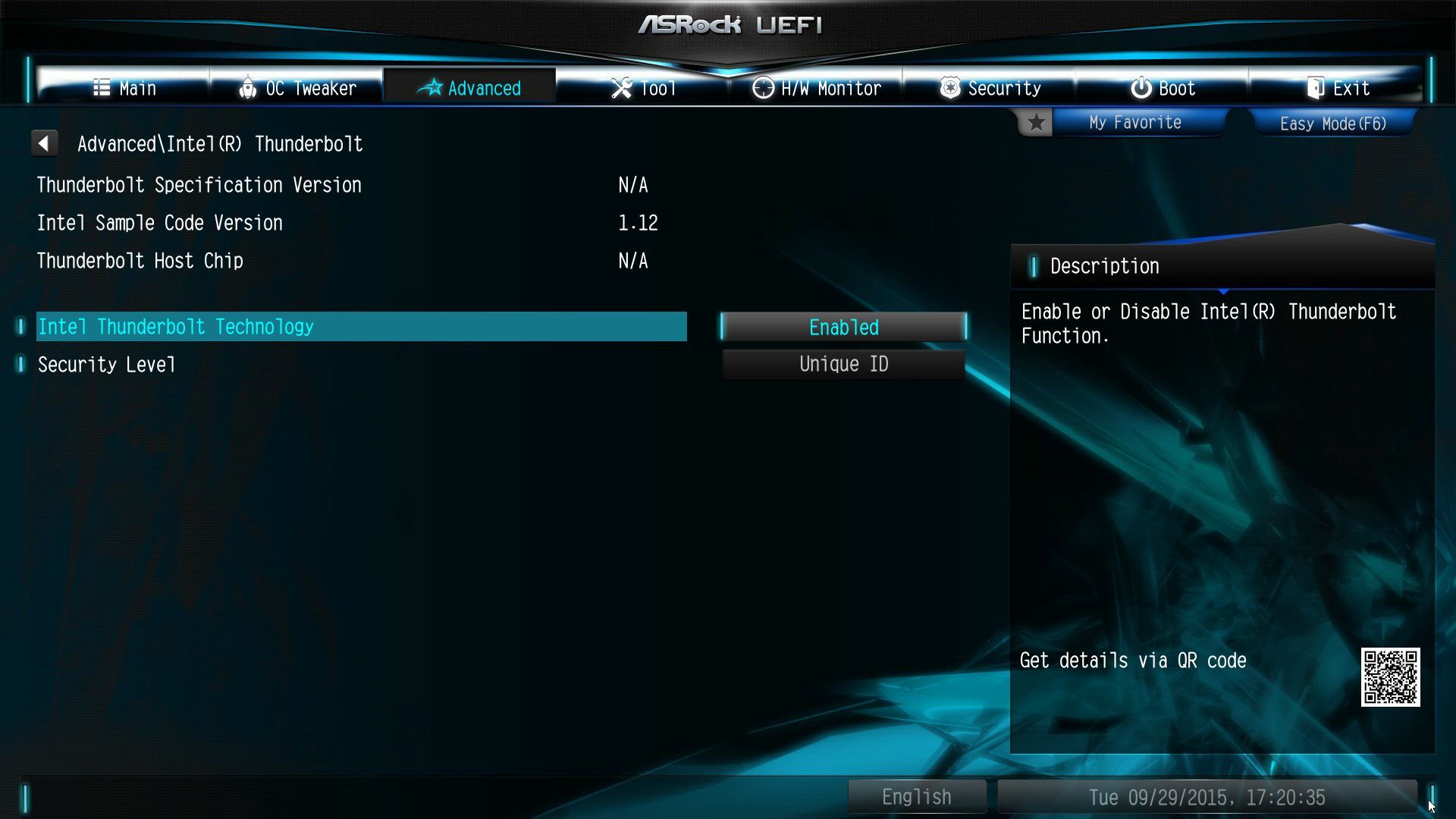

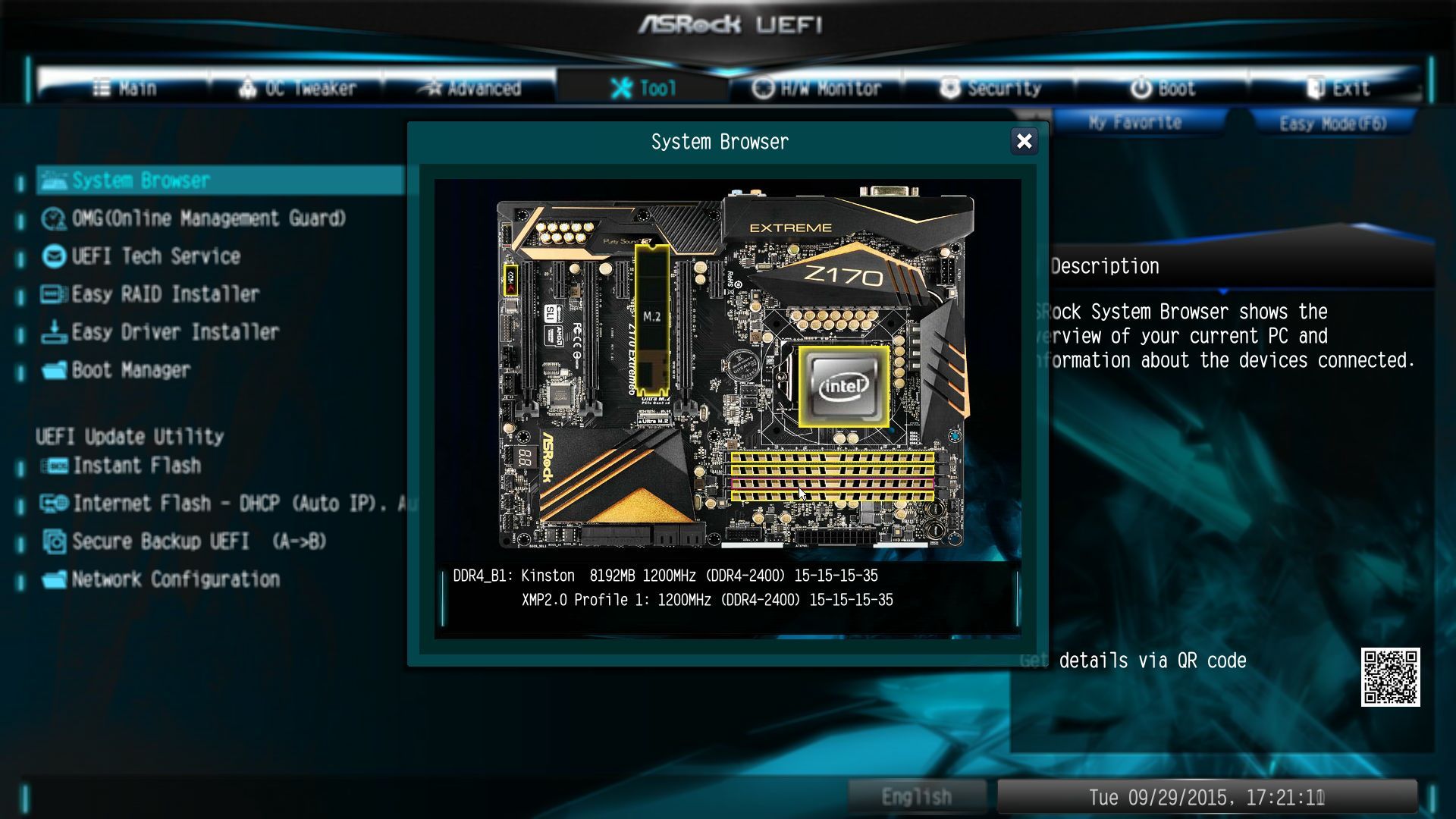

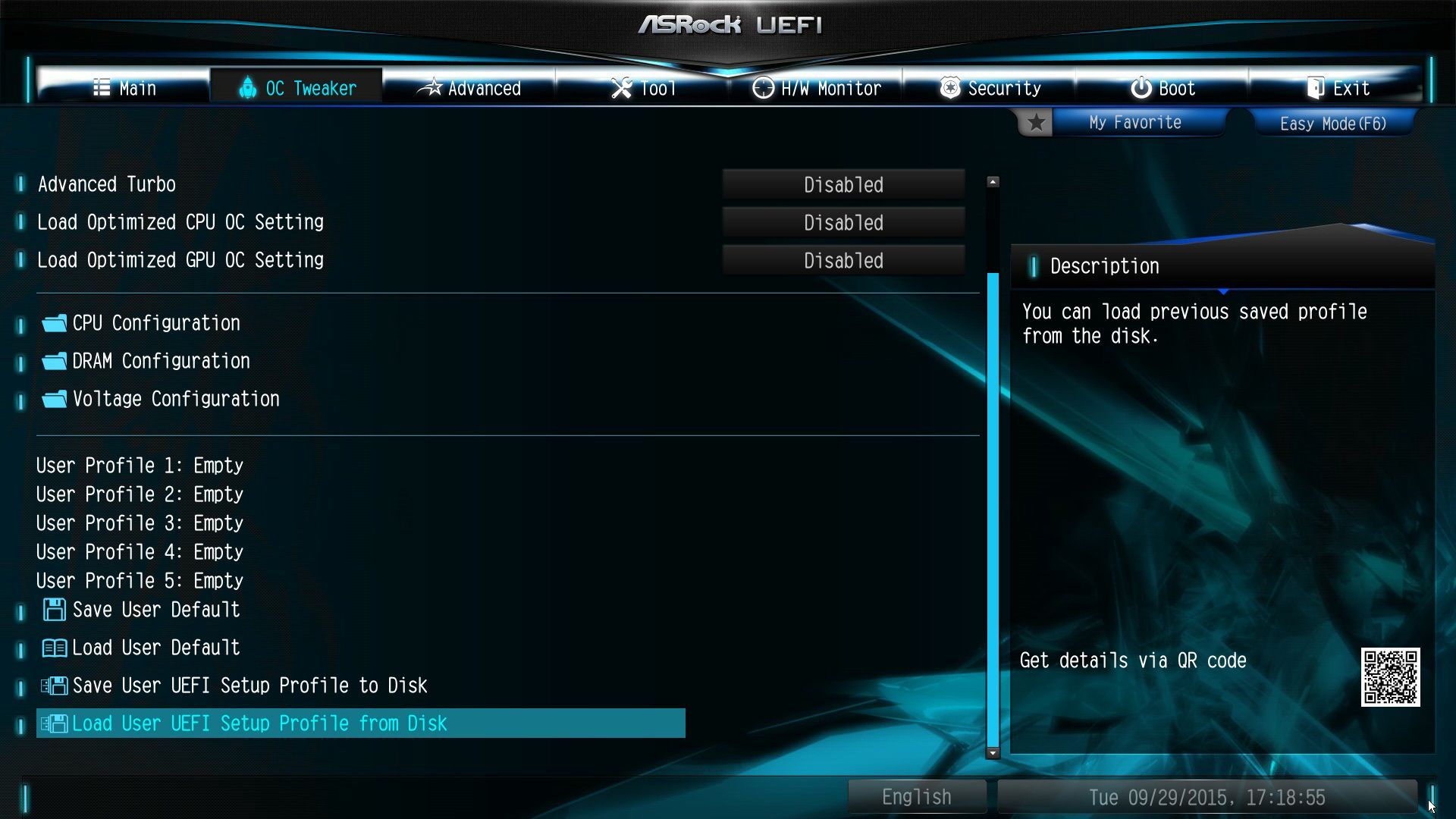

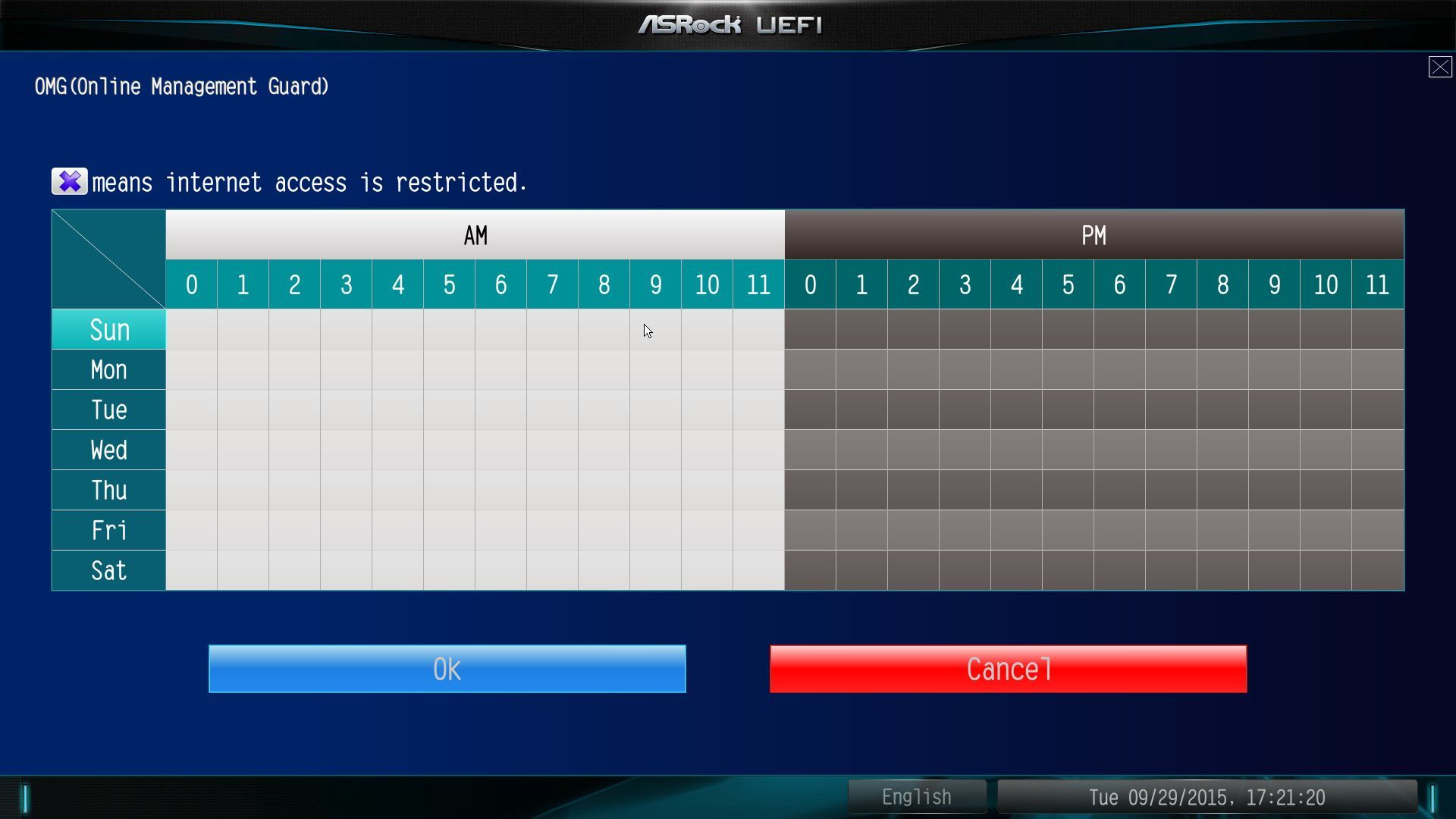

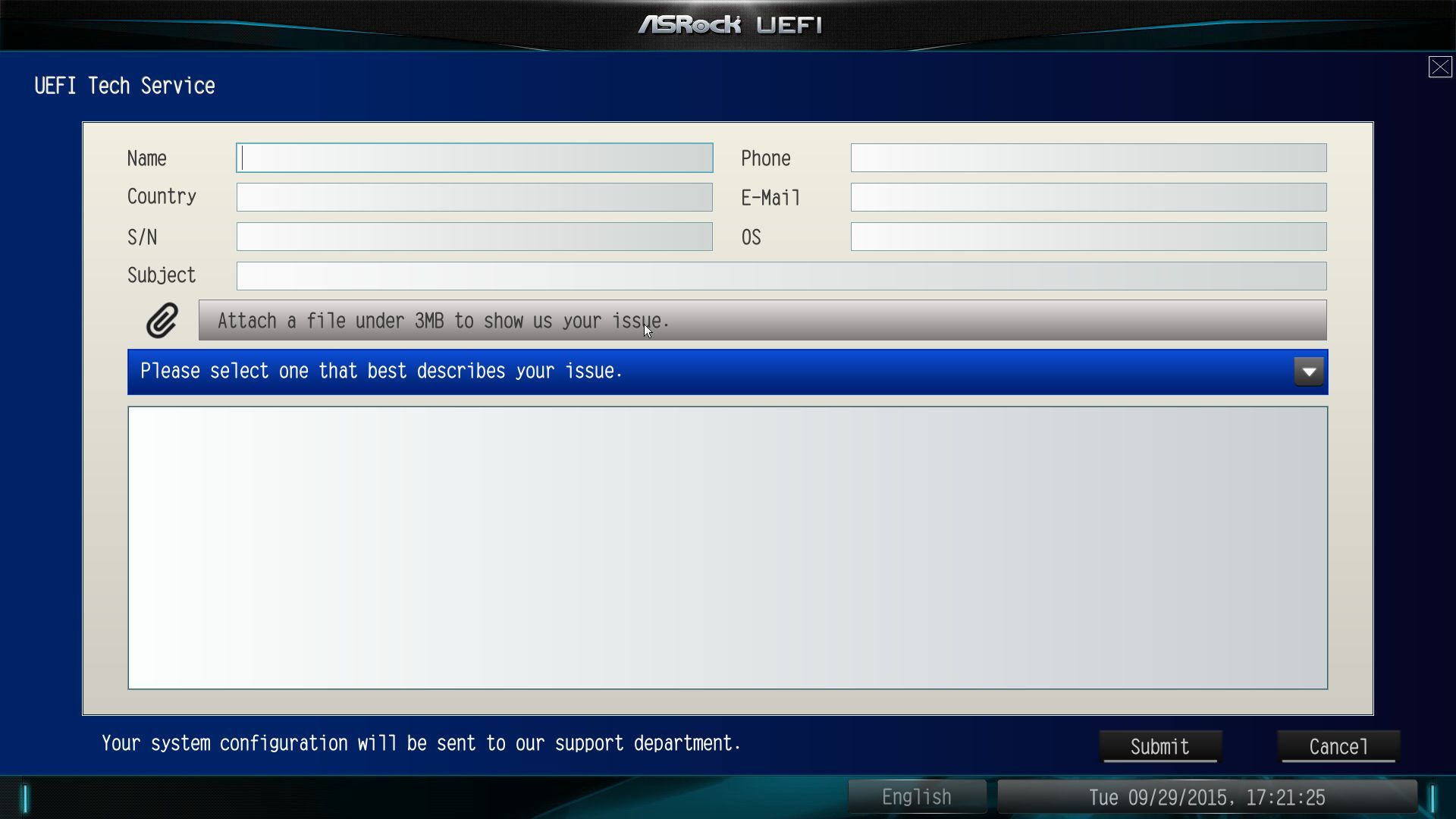

| Напряжение CPU Core | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение графического ядра | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение CPU SA | От 0.600 до 2.000 В с шагом 0.010 |
| Напряжение CPU IO | От 0.600 до 2.000 В с шагом 0.010 |
| Иные напряжения | PLL, PLL OC, PLL SFR,ST, ST V6 |
| Компенсация просадок напряжений (LoadLine Calibration) | Есть |
| Напряжение оперативной памяти | От 0.600 до 2.155 В с шагом 0.010 |
| Иные напряжения | VPP, WREF |
| Напряжение набора системной логики (чипсета) | Основное: от 0.600 до 2.000 В с шагом 0.010 PCH CLK: от 0.600 до 2.000 В с шагом 0.010 |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (пять в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |

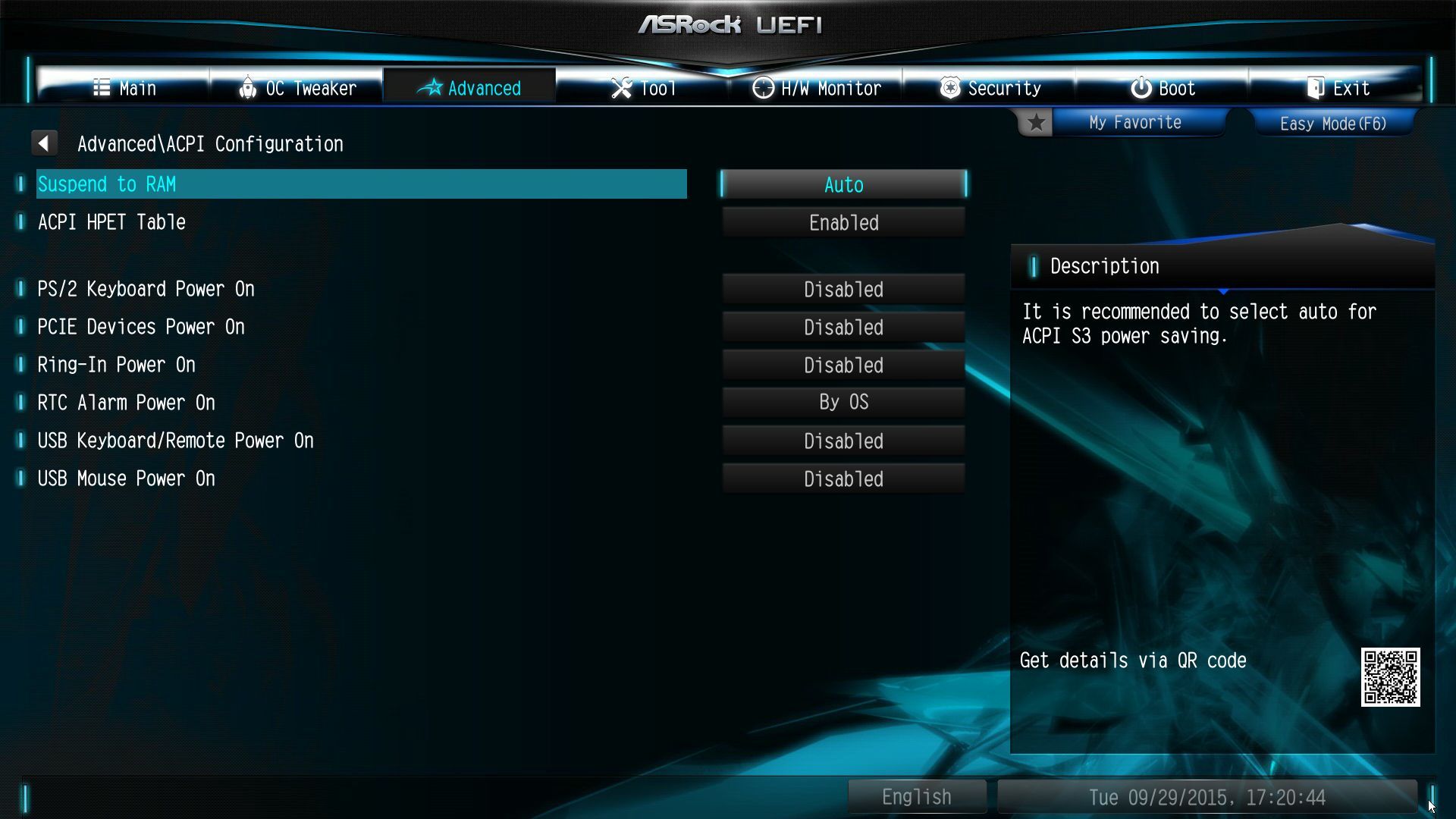

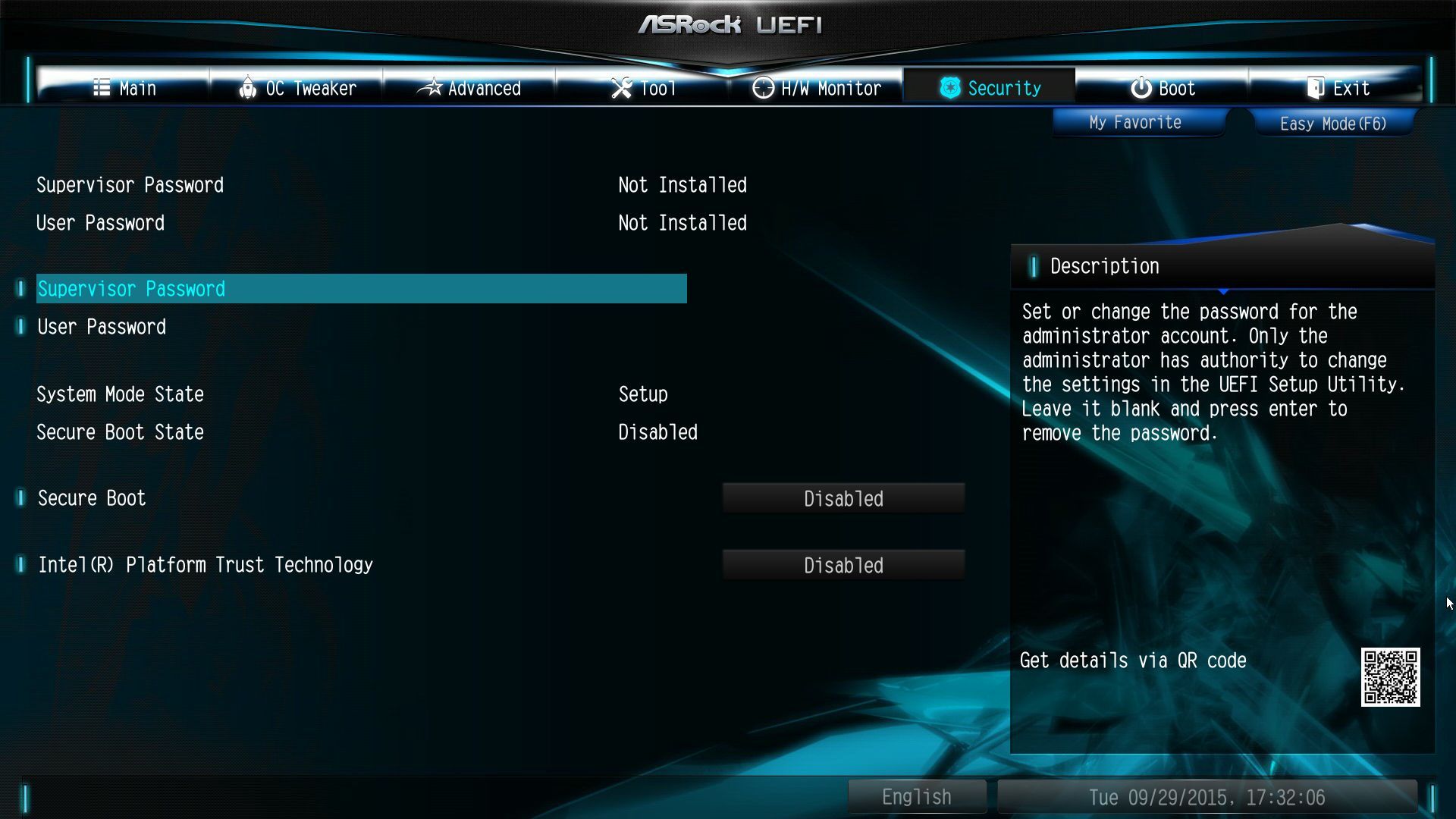

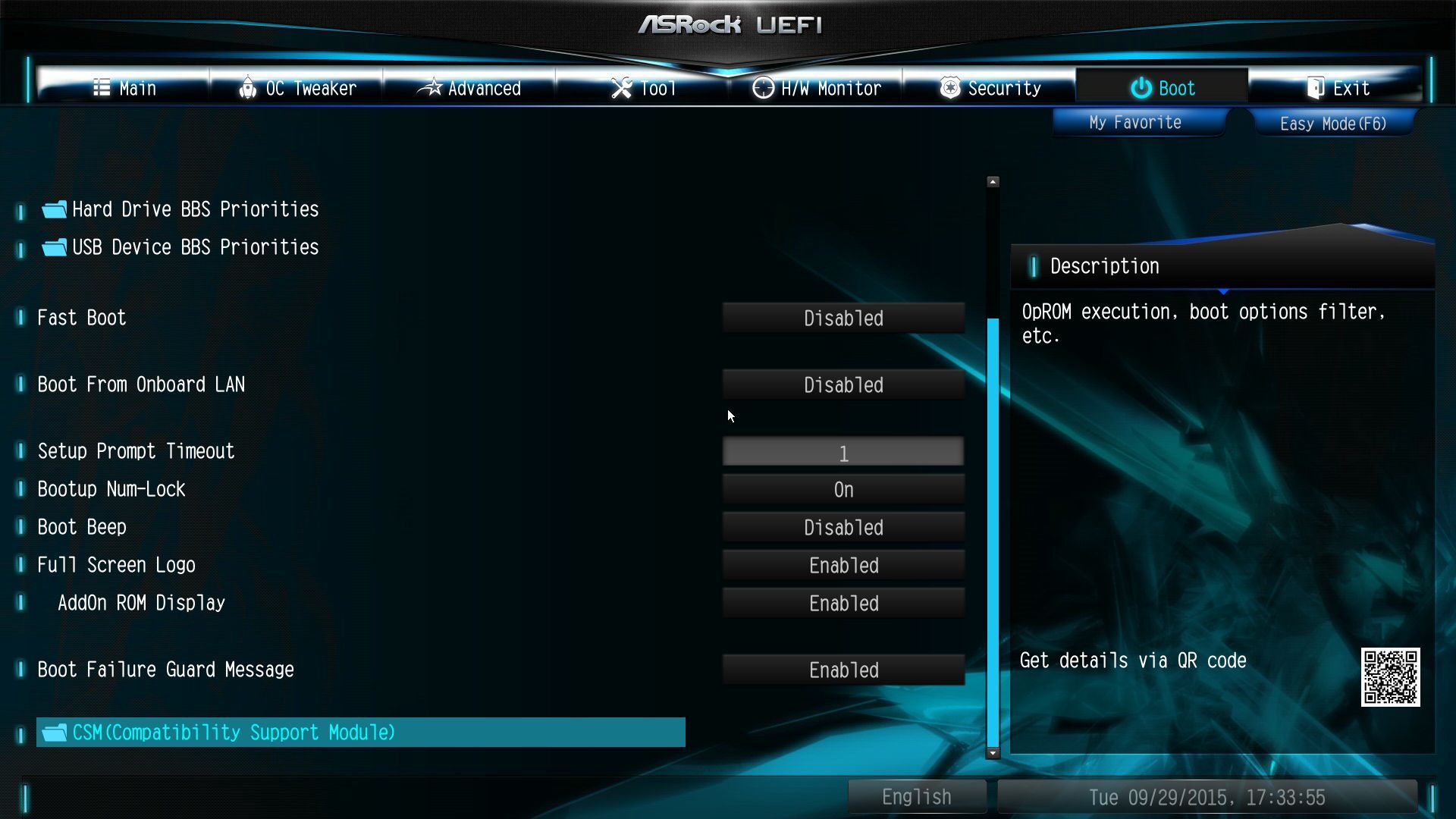

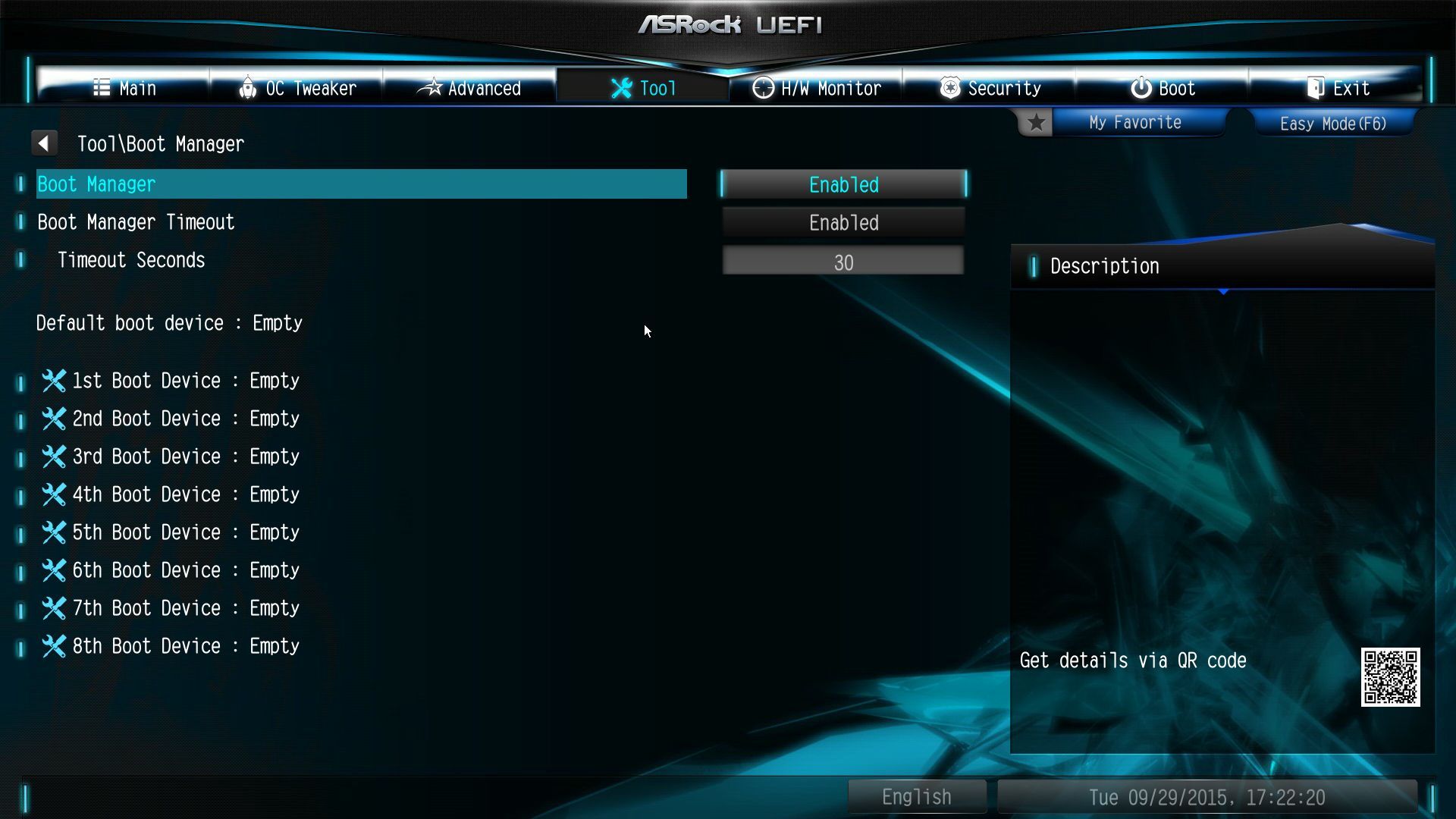

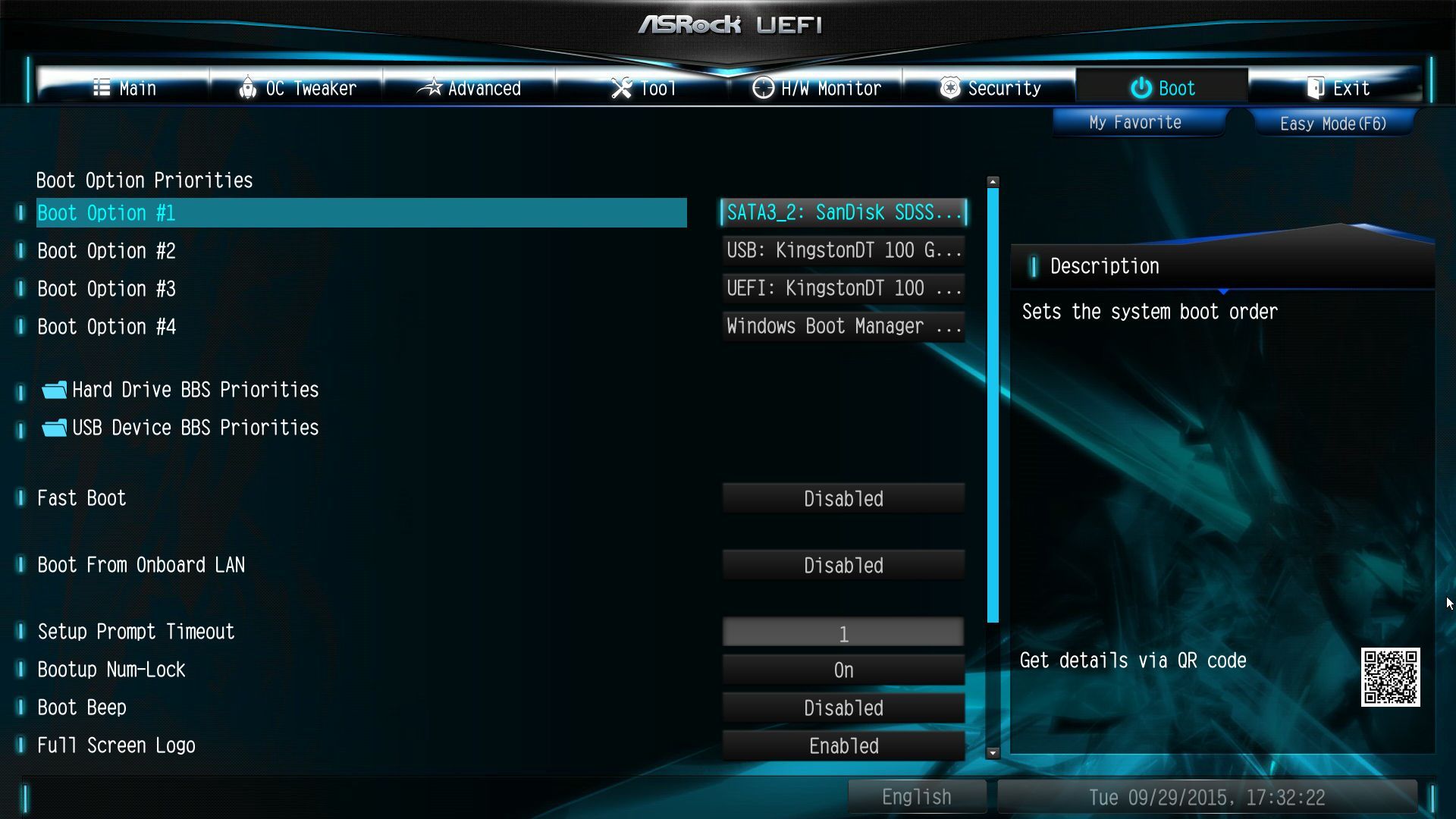

| Secure Boot | По умолчанию отключено |

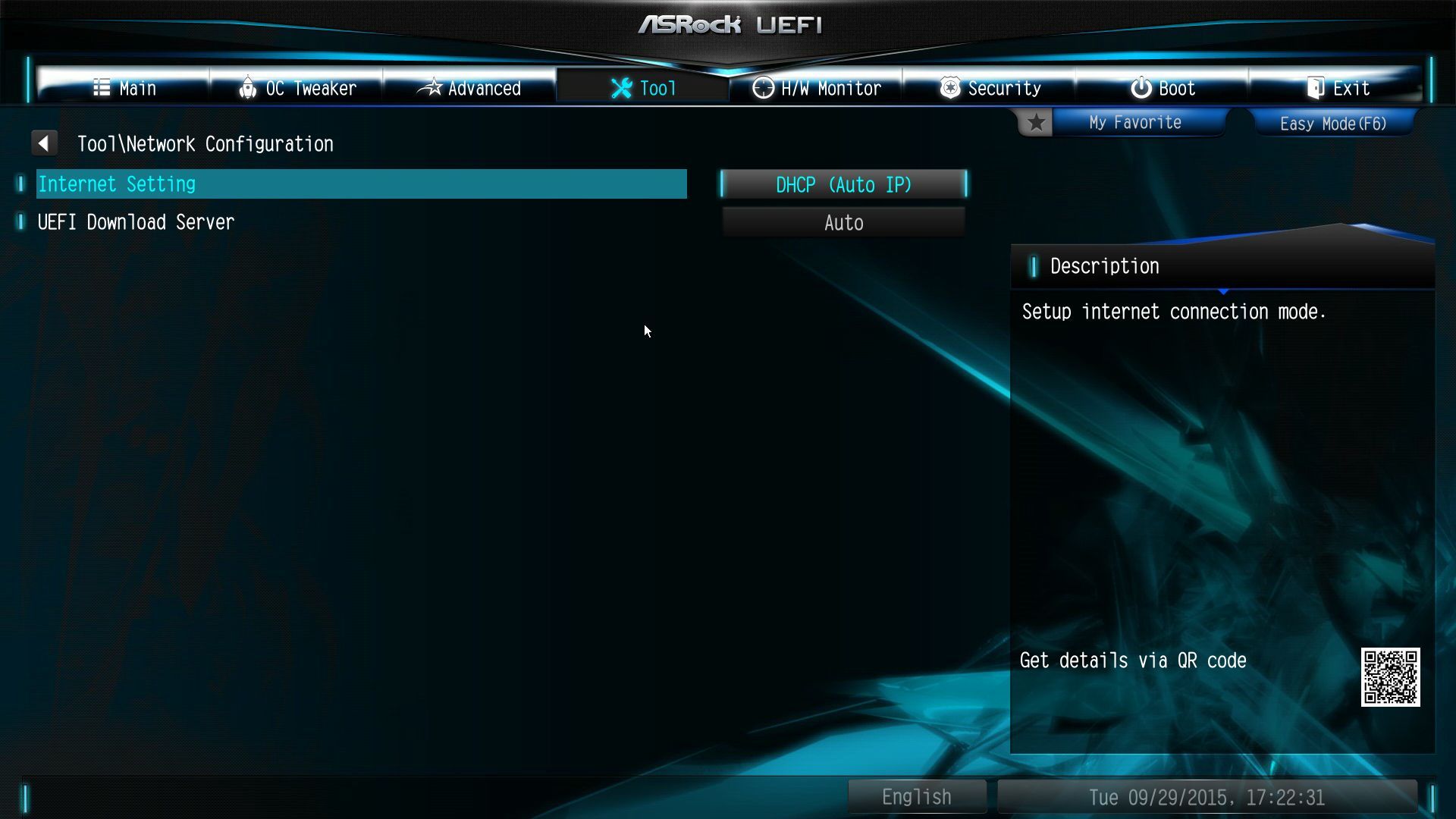

Изначально в материнскую плату была прошита версия BIOS P1.00, которую было решено сразу обновить. Однако оказалось, что мы не можем воспользоваться обновлением напрямую через интернет – встроенный прошивальщик предлагал самостоятельно загрузить файл с сайта ASRock.
Что примечательно, он же без проблем смог произвести обновление из файла с USB-флешки.
Используемый тестовый стенд собирался из следующих комплектующих:
С протестированной в прошлый раз материнской платой ASRock Fatal1ty Z170 Gaming K4 пришлось изрядно помучаться, осуществляя разгон по базовой частоте. С ASRock Z170 Extreme6 дело обстояло совсем иначе.
110 МГц:
Затем в пределах от 112 до 120 МГц плата вела себя не совсем адекватно, периодически отказываясь запускаться, сообщая о переразгоне, а система падала в BSOD. Но затем плата ожила.
130 МГц:
140 МГц:
Итогом стали 147 МГц:
При более высоких частотах снова начались проблемы – сначала нестабильная работа, а затем при дальнейшем повышении частоты BCLK материнская плата и вовсе перестала запускаться.
Максимального разгона было решено добиваться прямо на этой частоте BCLK и… никаких особых проблем не возникло:
Отметим, что здесь напряжение на процессор по-прежнему завышается (в сравнении с настройками и программным мониторингом) на 0.05 В, а на память – 0.025 В. Зато в BIOS нет той опасности для неопытных пользователей, которая наблюдалась при тестировании моделей MSI Z170 Gaming M7, MSI Z170A XPower Gaming Titanium Edition и ASRock Z170 Extreme7+: напряжения VCCSA и VCCIO в автоматическом режиме не поднимаются выше относительно безопасных значений, рискуя работоспособностью процессора.
Однако инженеры ASRock так и не исправили другой «баг»: при неудачных настройках разгона плата может останавливаться в момент запуска на 20-30 секунд (на экране монитора при этом не появляется каких-либо изображений), затем молча перезагружаться с настройками по умолчанию, не выводя никаких предупреждений.
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
К сожалению, нет возможности протестировать быстродействие USB 3.1 из-за отсутствия устройства с таким интерфейсом. В остальном же плата демонстрирует вполне адекватные и ожидаемые для используемых накопителей показатели, каких-либо «узких» мест не выявлено.
Для тестов нами обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируются оба аудиовыхода материнской платы (задняя и передняя панель), при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука проводится с линейного входа материнской платы.
Почему тестирование проводится для обоих выходов? Да потому, что на ASRock Z170 Extreme6 реализовано раздельное управление мощностью звукового сигнала, а установленный усилитель обеспечивает потребности только фронтального аудиоразъема.
Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы. Тест проводится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.
Результаты теста аудиовыхода звуковой подсистемы, предназначенного для подключения лицевой панели корпуса:
Результаты теста аудиовыхода звуковой подсистемы на задней интерфейсной панели:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
От знакомства с материнской платой ASRock Z170 Extreme6 остаются вполне положительные впечатления. И это несмотря на ряд недостатков, начиная от неудачного расположения разъемов CPU_FAN, до немаловажного при постоянных экспериментах с разгоном «молчания» о неудачных настройках и серьезного эксплуатационного – незащищенной от случайного нажатия кнопки сброса настроек BIOS.
Но зато здесь нет какого-то утрамбованного нагромождения слотов и разъемов, как на ASRock Z170 Extreme7(+), и можно подключить достаточное число вентиляторов. Использована приятная, но не вычурная цветовая гамма оформления, не смущает даже пластиковый кожух, текстолит платы толстый и не «гуляет», лаковое покрытие матовое и не собирает отпечатки, полноразмерный ATX, который не будет болтаться одним краем в воздухе. Ну и хороший разгонный потенциал в комплекте.
Озадачивает лишь неразбериха с ценой: в российской рознице модель появилась в последние дни, но ценник на нее оказался сильно завышен из-за новизны (почти в полтора раза). При этом Amazon предлагает ее за $209.86, тогда как Newegg – за $159.99. Скорее всего, именно цена Newegg более близка к реальности, а это значит, что у протестированной ранее системной платы ASRock Fatal1ty Z170 Gaming K4 нет никаких шансов в борьбе за сердце разумного потребителя.
Забегая вперед, отметим, что данная материнская плата сейчас используется для подготовки еще одного обзора, на этот раз – двух комплектов оперативной памяти, и в целом она показывает себя отлично, позволяя разгонять их до 3280 МГц.
