Мне давно хотелось познакомиться с продукцией компании Cryorig, ведь ее основали выходцы из Thermalright, Prolimatech и Phanteks, а это довольно громкие и известные имена в мире систем охлаждения. Было сильное желание узнать, смогли ли они сделать идеальный продукт, который лишен недостатков.
Что ж, мечты сбываются. Героями обзора стали два представителя ценовой категории $45-55, которые относятся к классу продвинутых систем охлаждения. Это Cryorig H5 Ultimate, анонсированный прошлой весной, и Thermalright True Spirit 140 Power, побывавший в лаборатории год назад и взятый для прямого сравнения. Обе модели можно найти в отечественной рознице по цене от 3500 до 4500 рублей.
Далее мы выясним, насколько хорош Cryorig H5 Ultimate и сможет ли он противостоять одной из лучших односекционных «башен» Thermalright True Spirit 140 Power.
Красивая обертка, манящие брутальные фотографии, куча новостных ссылок на Cryorig H5 Ultimate, возможно, пара обзоров – это все, что можно найти в интернете. Очевидно, перед нами темная лошадка, так что делаем ставки.

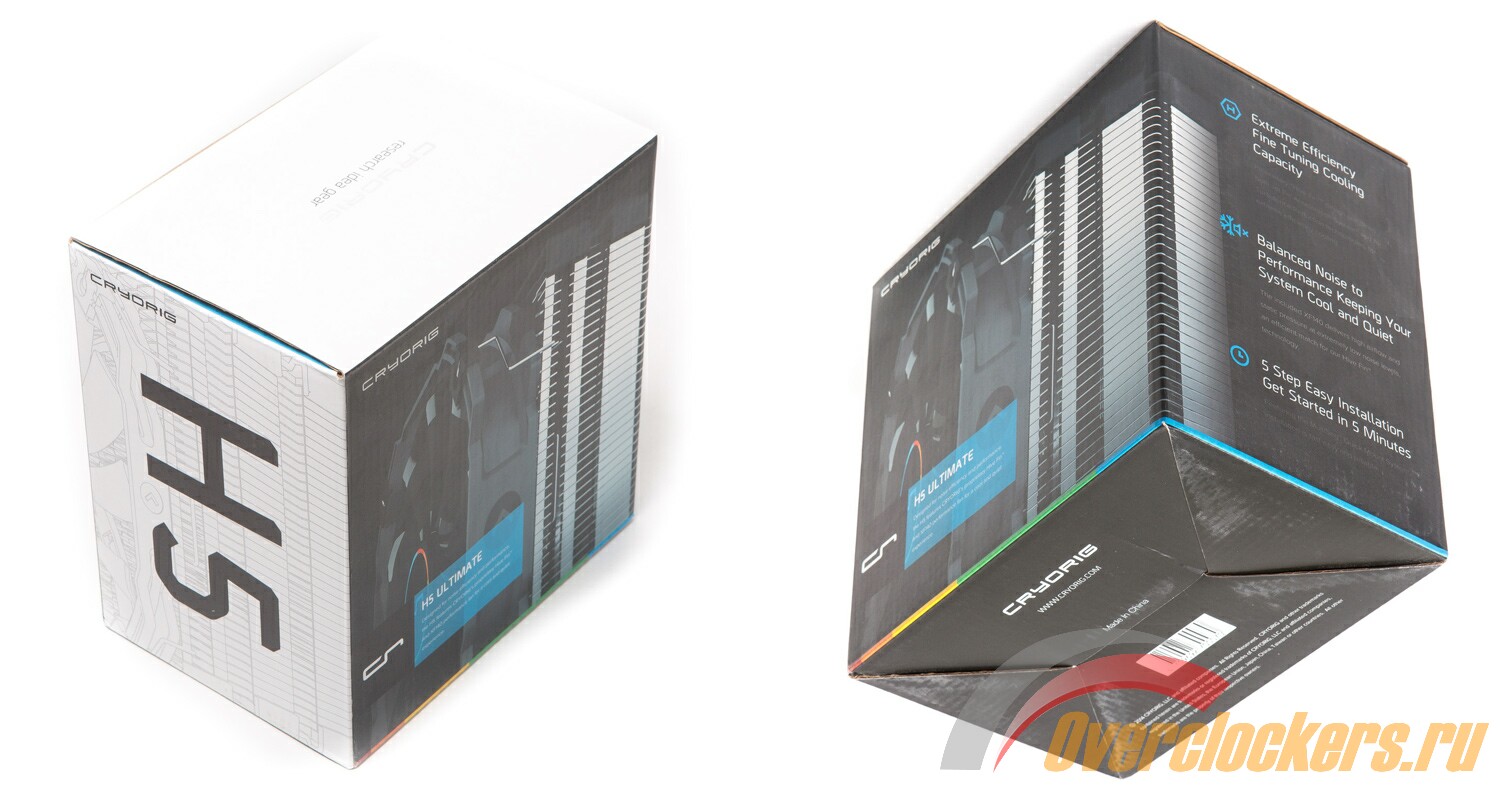

Система охлаждения Cryorig поставляется в крупной коробке, с изображением самого продукта. Упаковка выполнена в основном в темных тонах.
Коробка довольно информативна, по крайней мере, на одном из торцов отображена основная информация о модели.
Сама система охлаждения запакована внутри в картонный блок, защищающий от повреждений. Причем в стенках блока спрятан комплект поставки.
Он довольно большой и содержит:
Cryorig H5 Ultimate выполнен в формате односекционной «башни» с U-образными тепловыми трубками, на которые нанизаны алюминиевые пластины. Его габариты внушают уважение: 110.9 x 143.0 x 160.0 мм (ДхШхВ), масса – 920 г с вентилятором и 764 г без него.
За обдув радиатора отвечает фирменный 140 мм вентилятор Cryorig XF140 с круглой рамкой, который полностью закрывает его.
По бокам предусмотрены пазы, за которые цепляются фиксирующие вертушку скобы.
Верхнюю пластину закрывает пластиковая крышка, на которой в центре присутствует логотип Cryorig. Эта пластина несет скорее декоративно-эстетическую функцию.
В крышке и ребрах присутствует пара отверстий для того, чтобы была возможность добраться до винтов, фиксирующих прижимную пластину.
Основание кулера защищено с завода наклейкой, ее нужно удалить перед установкой на материнскую плату. Через саму подошву проходят тепловые трубки, которые устремляются вверх, в пластины радиатора. Стоит отметить, что нижняя пластина так же, как и верхняя, закрыта пластиковой крышкой.
После снятия вентилятора перед нами предстает весьма необычная поверхность, выполненная в виде продолговатых пчелиных сот, о них мы поговорим подробно далее.
В конструкции радиатора применены всего четыре шестимиллиметровые тепловые трубки, что, откровенно говоря, для теплорассеивателя таких габаритов явно мало. На эту четверку нанизаны 38 широких алюминиевых пластин толщиной 0.4 мм, расстояние между ребрами равно 2.8 мм. Площадь рассеивания Cryorig H5 Ultimate равна 8200 см2.
Без вентилятора можно видеть, каким образом крепятся верхняя и нижняя пластиковые крышки. Радует, что они съемные, нужно лишь добраться до защелок, которые их фиксируют, это, пожалуй, станет единственной проблемой.
По бокам, как уже упоминалось, находятся глубокие пазы для скоб, фиксирующих вентилятор.
Но вернемся к самому интересному – к поверхности в виде пчелиных сот. Это фирменная технология Cryorig, она носит название «Hive Fin».
По заявлениям производителя, данная структура поверхности снижает турбулентность воздушного потока и способствует его выпрямлению, а, следовательно, снижению уровня шума. Кроме того, воздух лучше забирает тепло, проходя через эту поверхность и далее через ребра. Конечно, звучит интересно, но надо еще проверить, работает ли это на практике.
Задняя сторона несет шесть крупных зубцов, которые немного загнуты под углом. Они разбиты на две тройки и находятся ближе к краям.
Теперь самое время перейти к основанию, рассмотреть его строение и расположение относительно тепловых трубок.

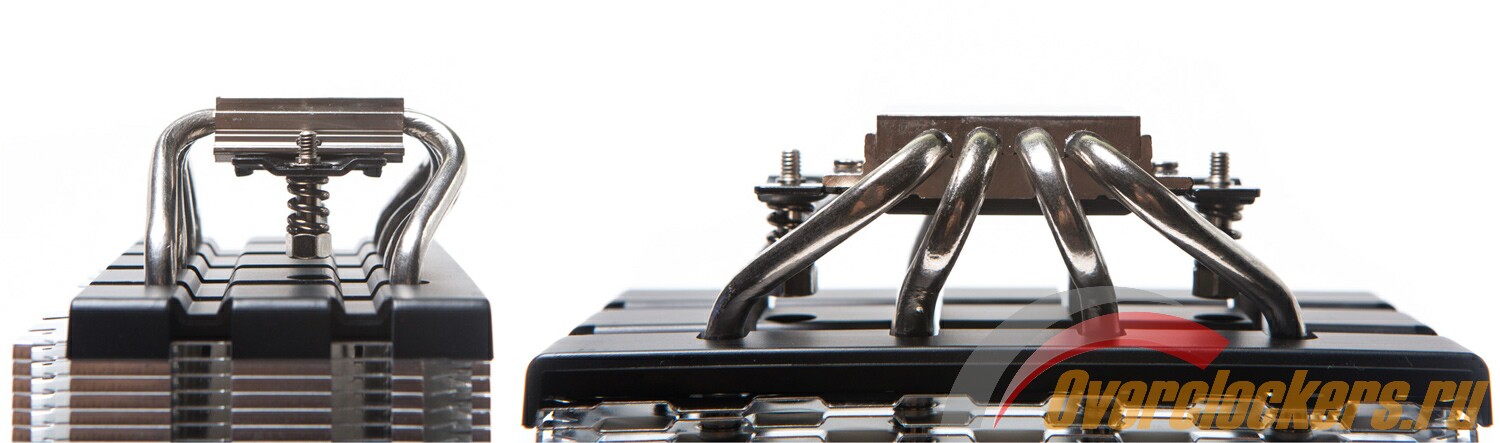

Для большей совместимости с модулями оперативной памяти теплотрубки с одной стороны получили небольшой изгиб вовнутрь подошвы. Из-за этого она немного смещена относительно центра радиатора в сторону.

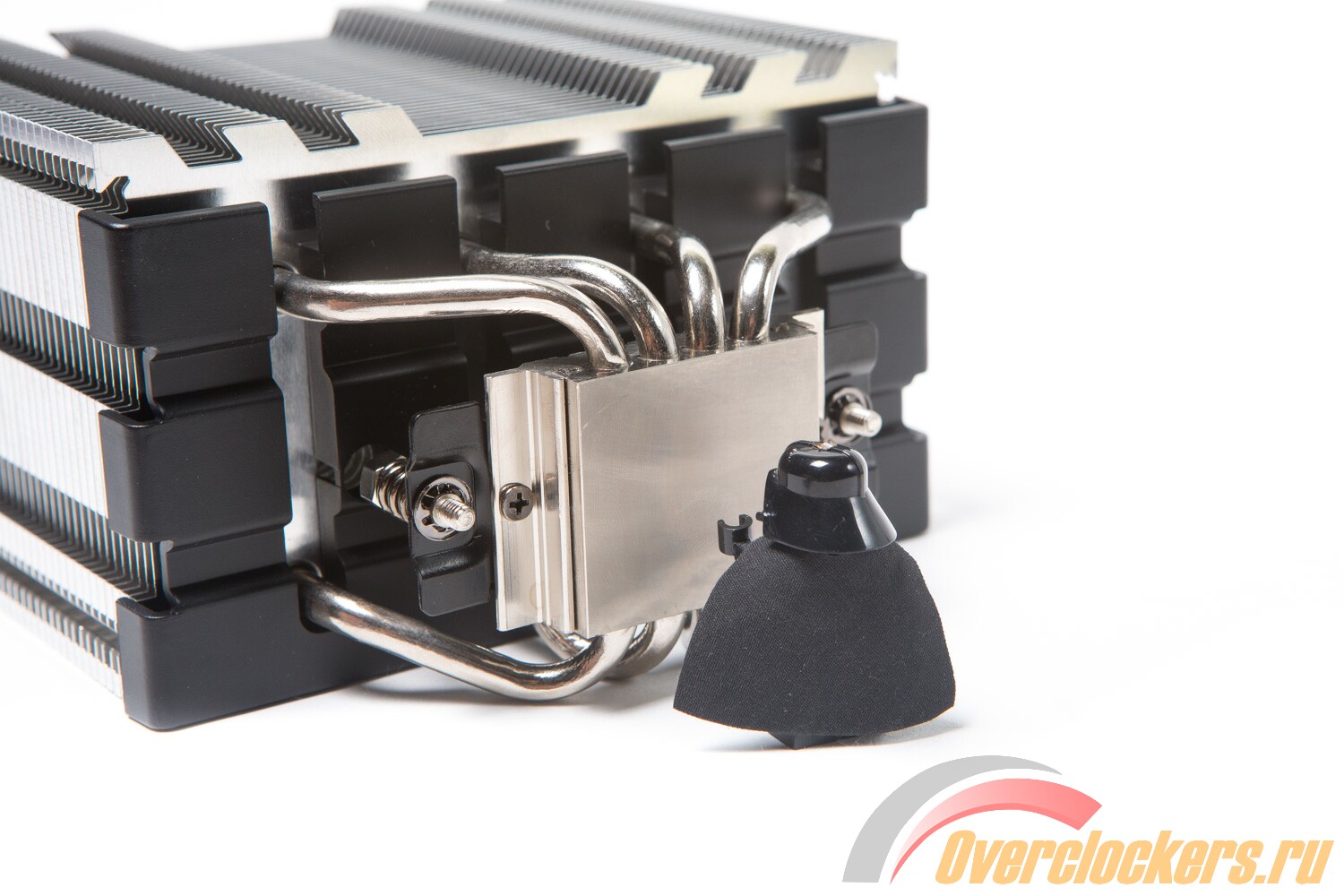

Основание состоит из двух медных пластин, между которыми пропаяны тепловые трубки. Здесь необходимо заметить, что они находятся на довольно большом расстоянии друг от друга.
Подошва Cryorig H5 Ultimate гладкая, но не отполированная до зеркального блеска, отражения в ней не увидеть.

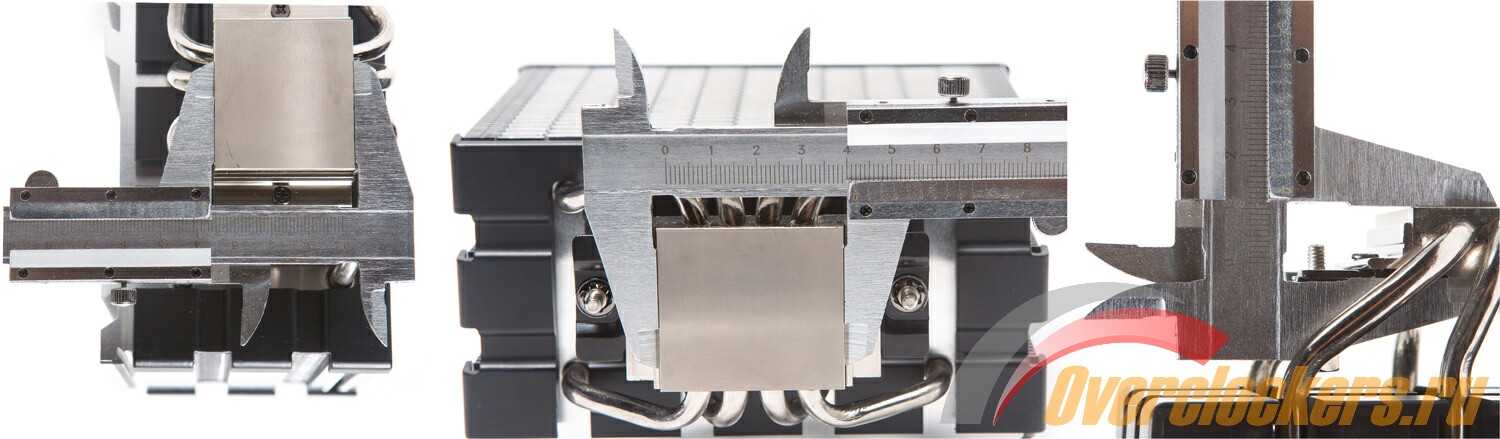

Размер основания равен 42 х 38 мм, толщина – 13 мм.

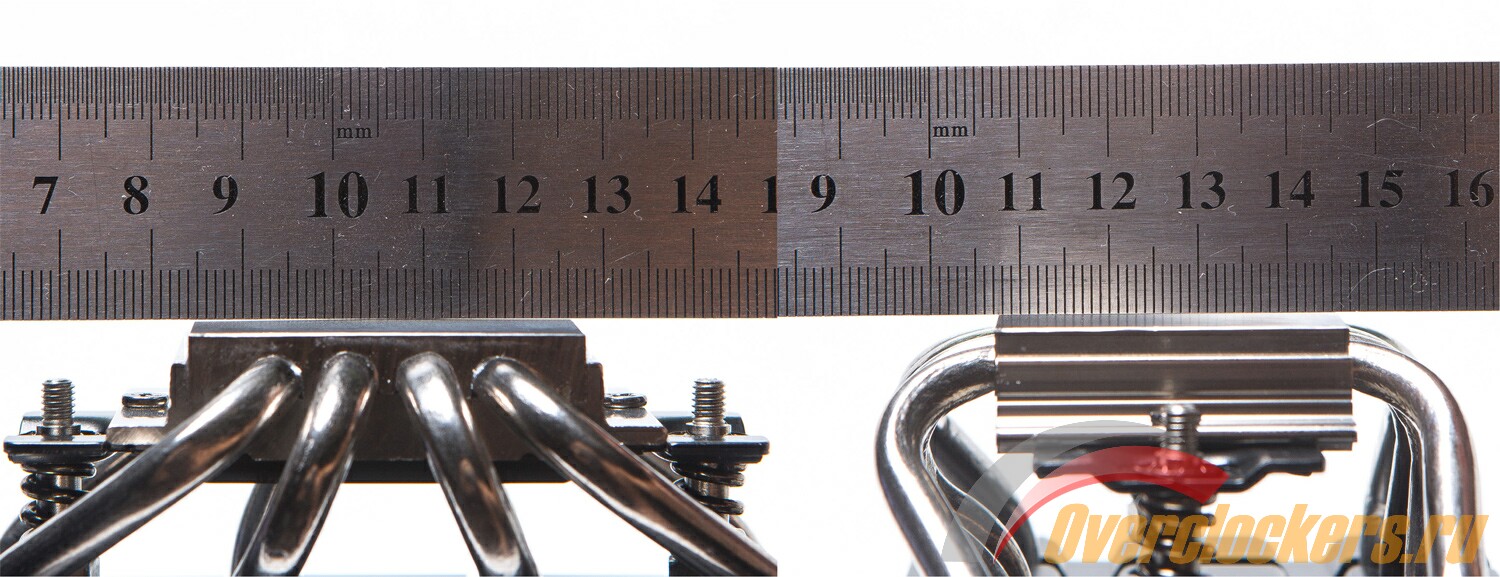

Тест с линейкой показывает присутствие незначительной неровности, проще говоря – небольшого горба.

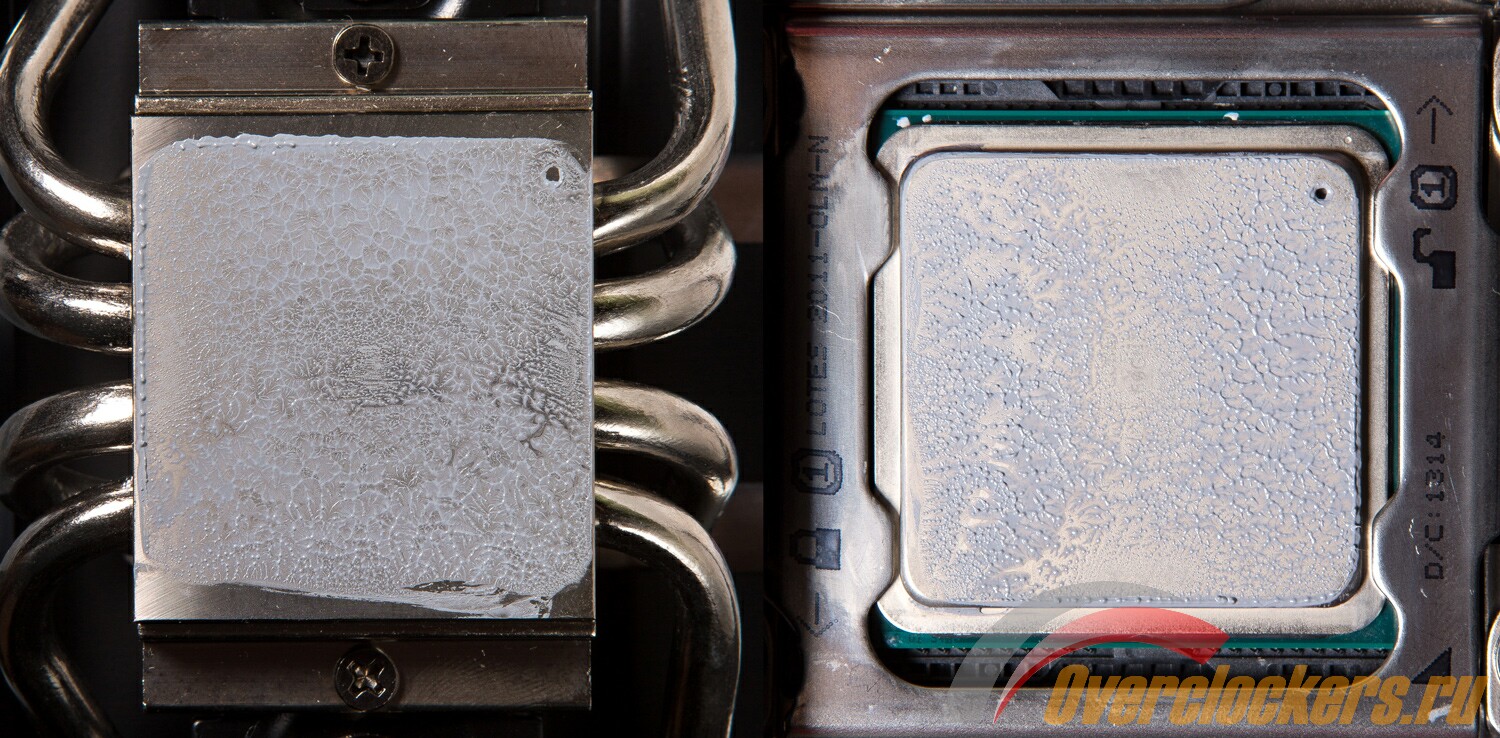

Тест отпечатка подтверждает, что небольшая выпуклость на поверхности основания все же присутствует.
Если честно, радиатор Cryorig H5 Ultimate не впечатлил – ничего особенного кроме поверхности в виде сот в нем нет, а насколько данная технология работоспособна, еще предстоит узнать. Возможно, штатный вентилятор будет более интересен?

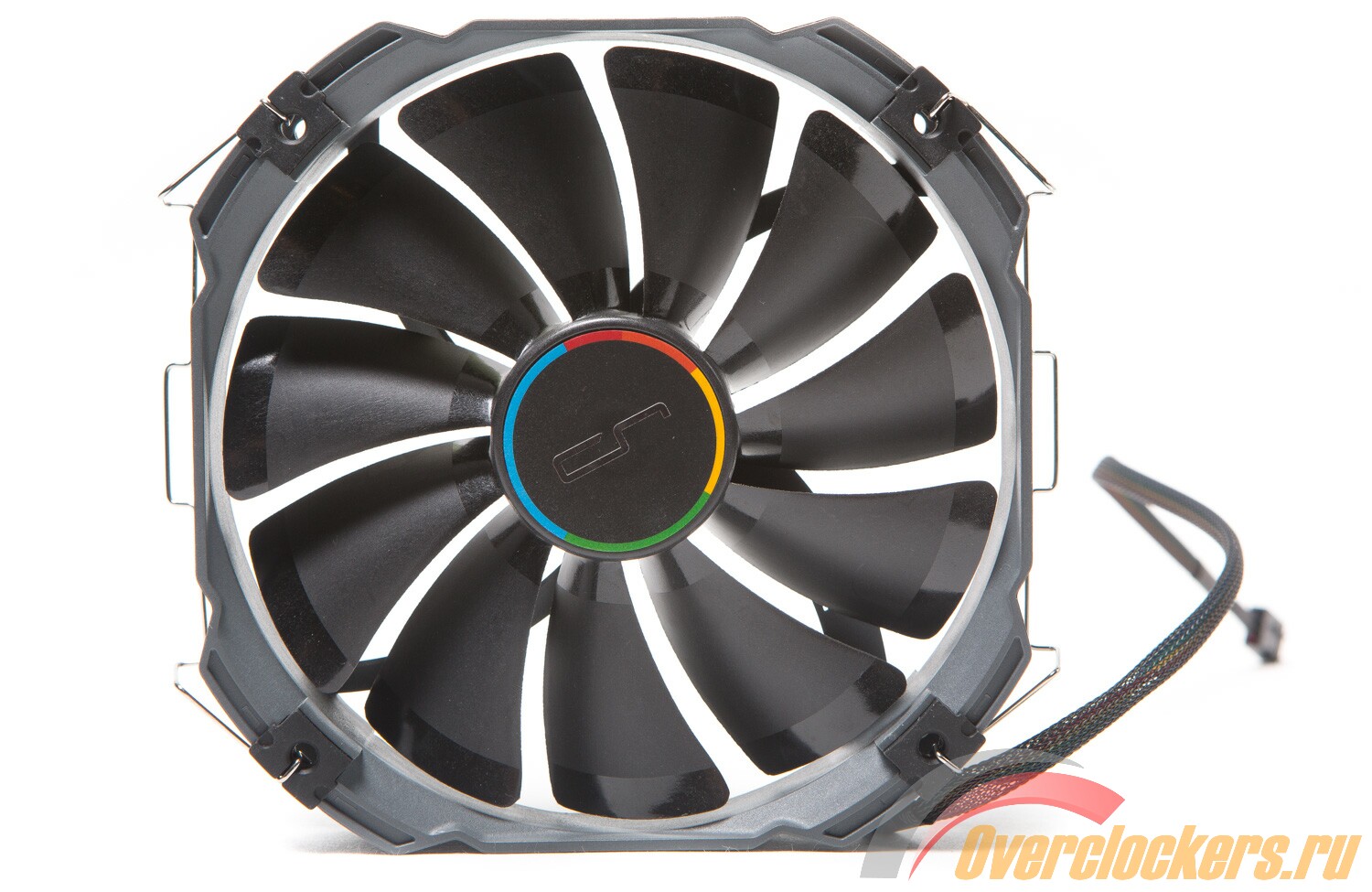

Для обдува радиатора используется фирменная 140 мм модель Cryorig XF140, анонс которой состоялся еще пару лет назад. Она оснащена круглой рамкой с креплениями под 120 мм и крыльчаткой диаметром 140 мм. Толщина рамки вентилятора 25.5 мм, материал изготовления – серый пластик. Отметим, что на ней размещены резиновые антивибрационные вставки. При этом масса устройства всего 156 г.
Внутри рамки находится крыльчатка с одиннадцатью широкими лопастями, на роторе присутствует наклейка с логотипом. Каждая лопасть получила два типа поверхности: матовую посередине и глянцевую у основания и по краям. Вентилятор оснащен функцией ШИМ-управления, его крыльчатка работает со скоростью 700-1300 RPM ± 10% при уровне шума 19-23 дБА. Уровень воздушного потока при максимальной скорости равен 76 CFM, а статическое давление находится на уровне 1.44 мм H2О.
Cryorig XF140 оснащен облаченным в черную оплетку проводом длиной 320 мм, на его конце размещен черный 4pin коннектор.

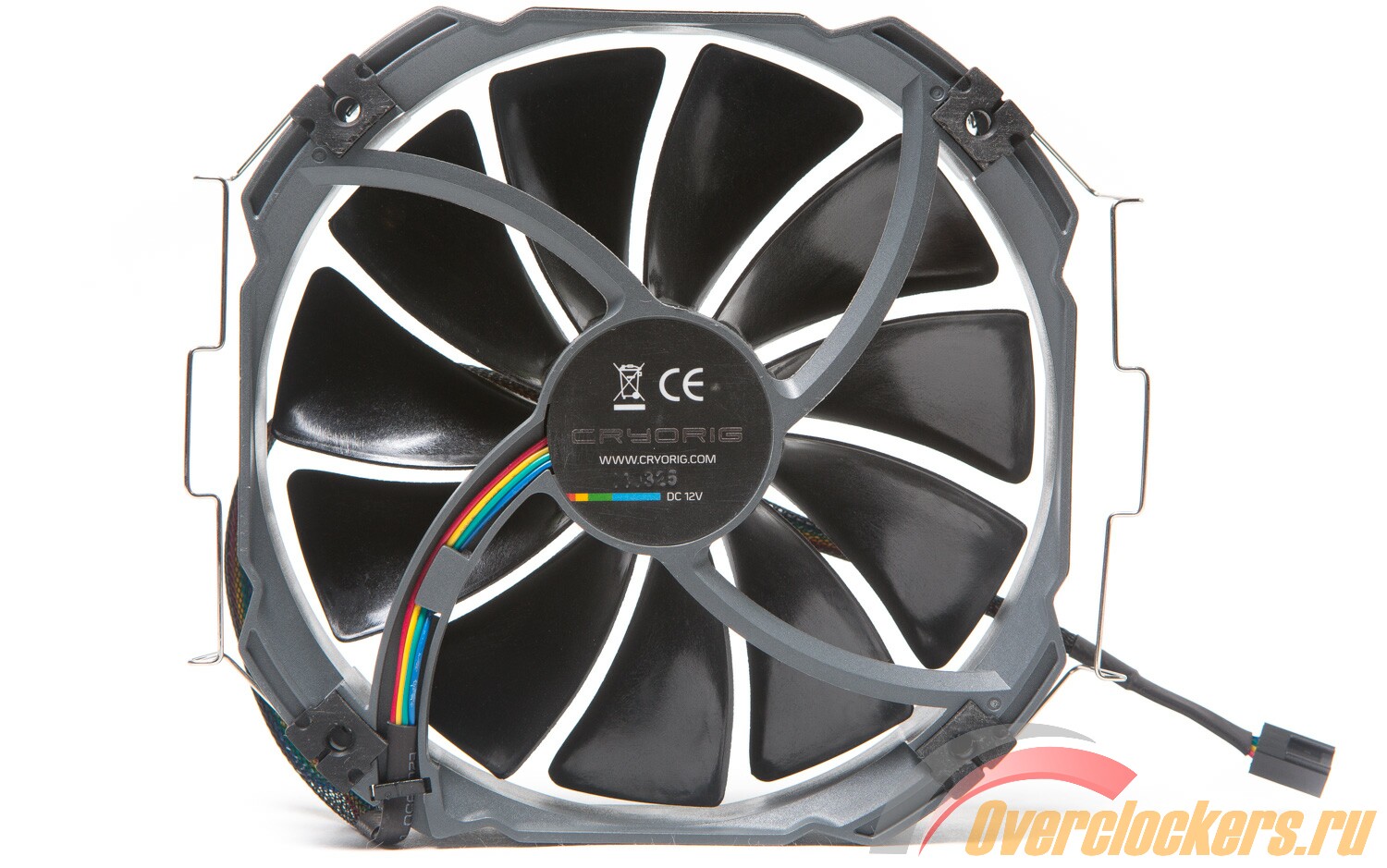

С обратной стороны есть фирменная наклейка, на которой кроме названия и рабочего напряжения модели больше никаких данных нет.
В таблице ниже приведены технические характеристики вентилятора Cryorig XF140.
| Характеристика | Значение |
| Маркировка | XF140 |
| Размер, мм | 140 x 140 |
| Толщина, мм | 25.5 |
| Диаметр крыльчатки, мм | 130 |
| Диаметр ротора, мм | 42 |
| Длина лопасти, мм | 44 |
| Длина провода, мм | 320 |
| Тип коннектора, pin | 4 |
| Скорость вращения, об/мин | 700 - 1300±10% |
| Воздушный поток, CFM | 73 |
| Уровень шума, дБА | 19-23 |
| Сила тока, А | – |
| Напряжение, В | 12 |
| Подшипник | HPLN (High Precision Low Noise) bearing |
| Масса, г | 156 |
| Цена, руб. | Нет данных |
Установка систем охлаждения Cryorig довольно проста. Более того, сам производитель делает акцент на том, что все просто и быстро, и тут все честно.

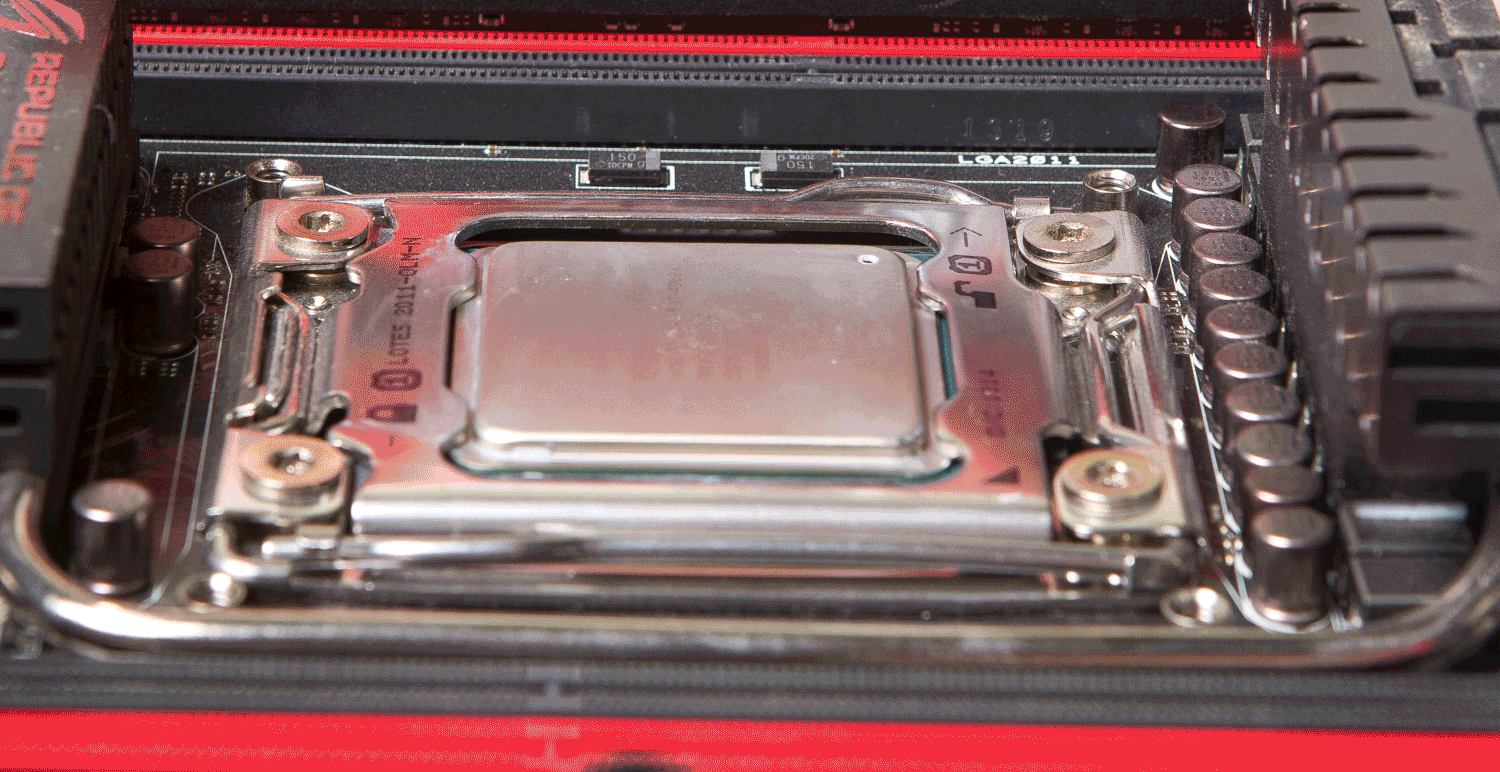

Ниже на анимированном (GIF) изображении детально представлен процесс установки на сокет LGA 2011. Установка на остальные процессорные разъемы аналогично проста, но уже требует применения «бэкплейта». Кроме того, в комплекте поставки присутствуют понятные инструкции, которые помогут сделать все без ошибок.

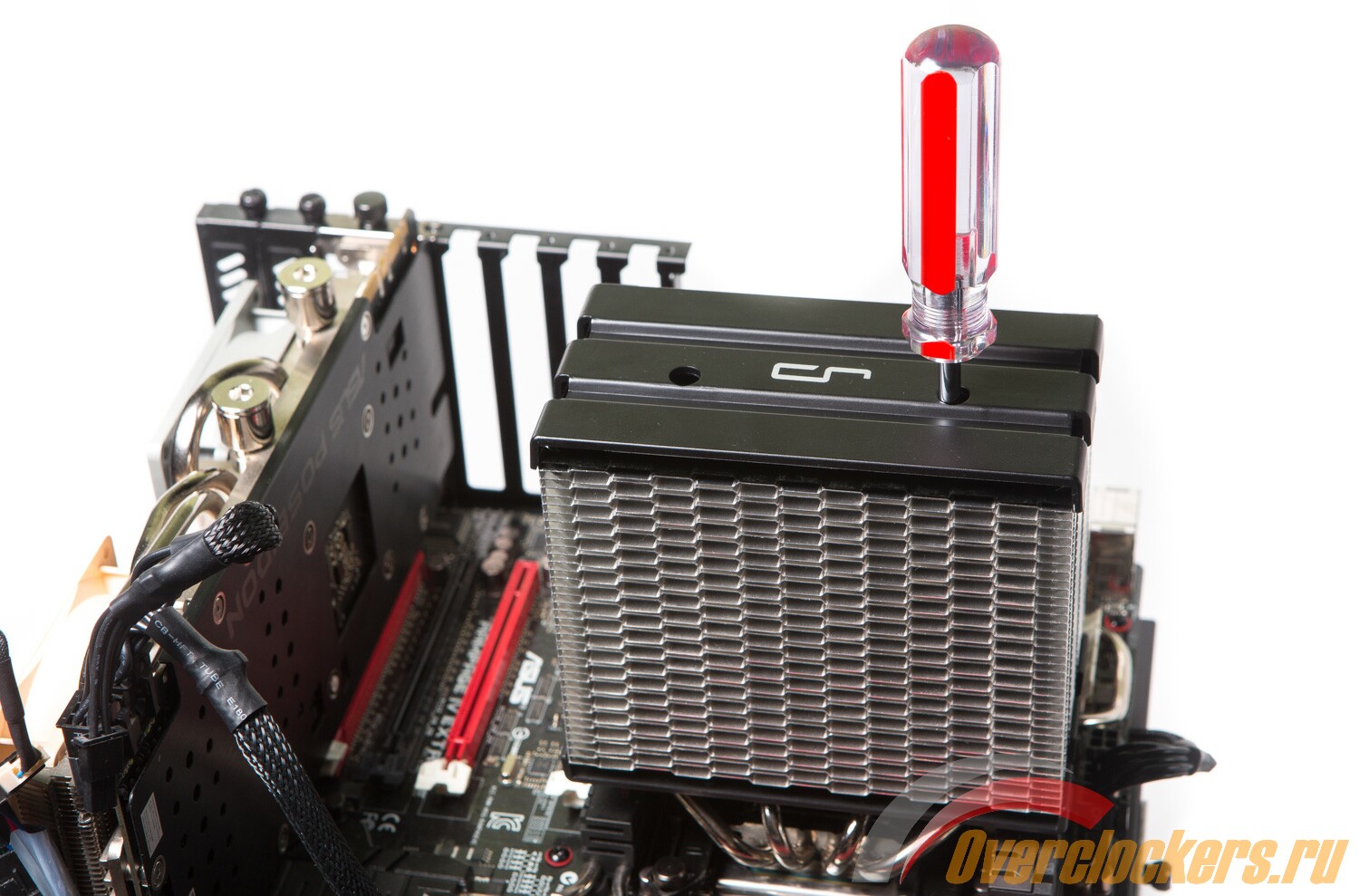

После сборки крепежа радиатор нужно зафиксировать, прижав его прижимной пластиной. Последняя крепится на два винта, к которым можно пробраться через специальные отверстия в радиаторе длинной отверткой.
Затем вентилятор ставится на радиатор и фиксируется парой скоб.

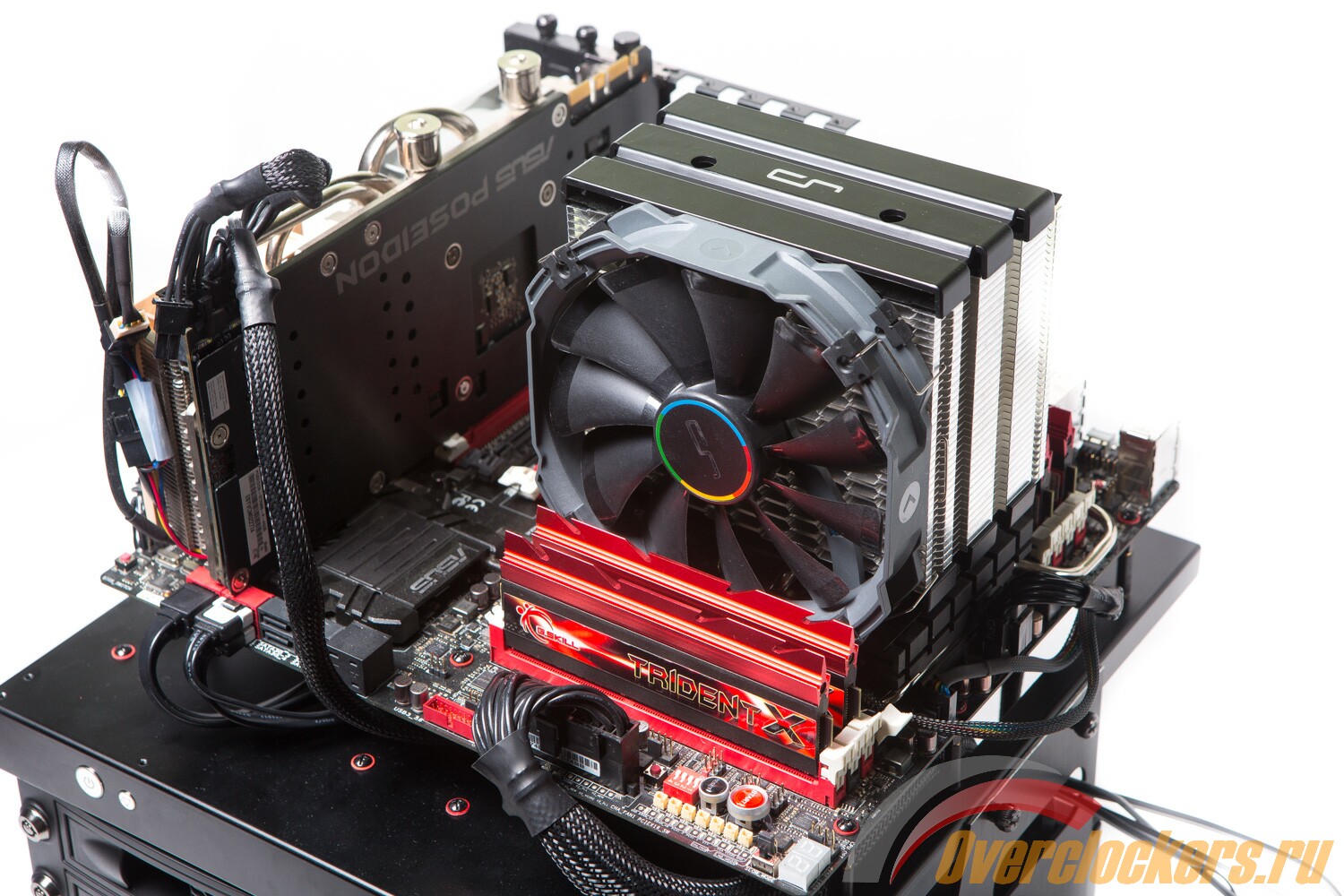

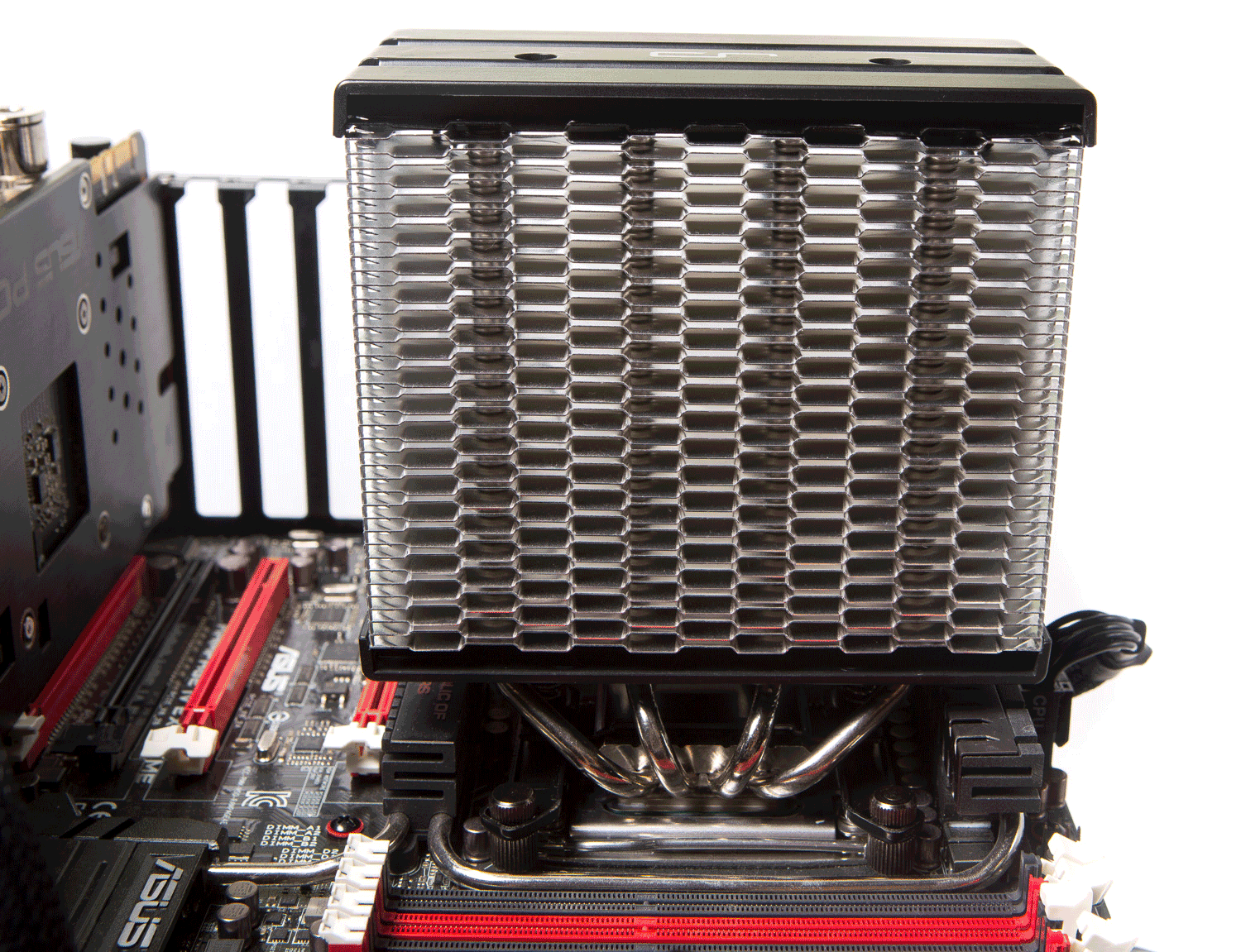

Результат после установки.

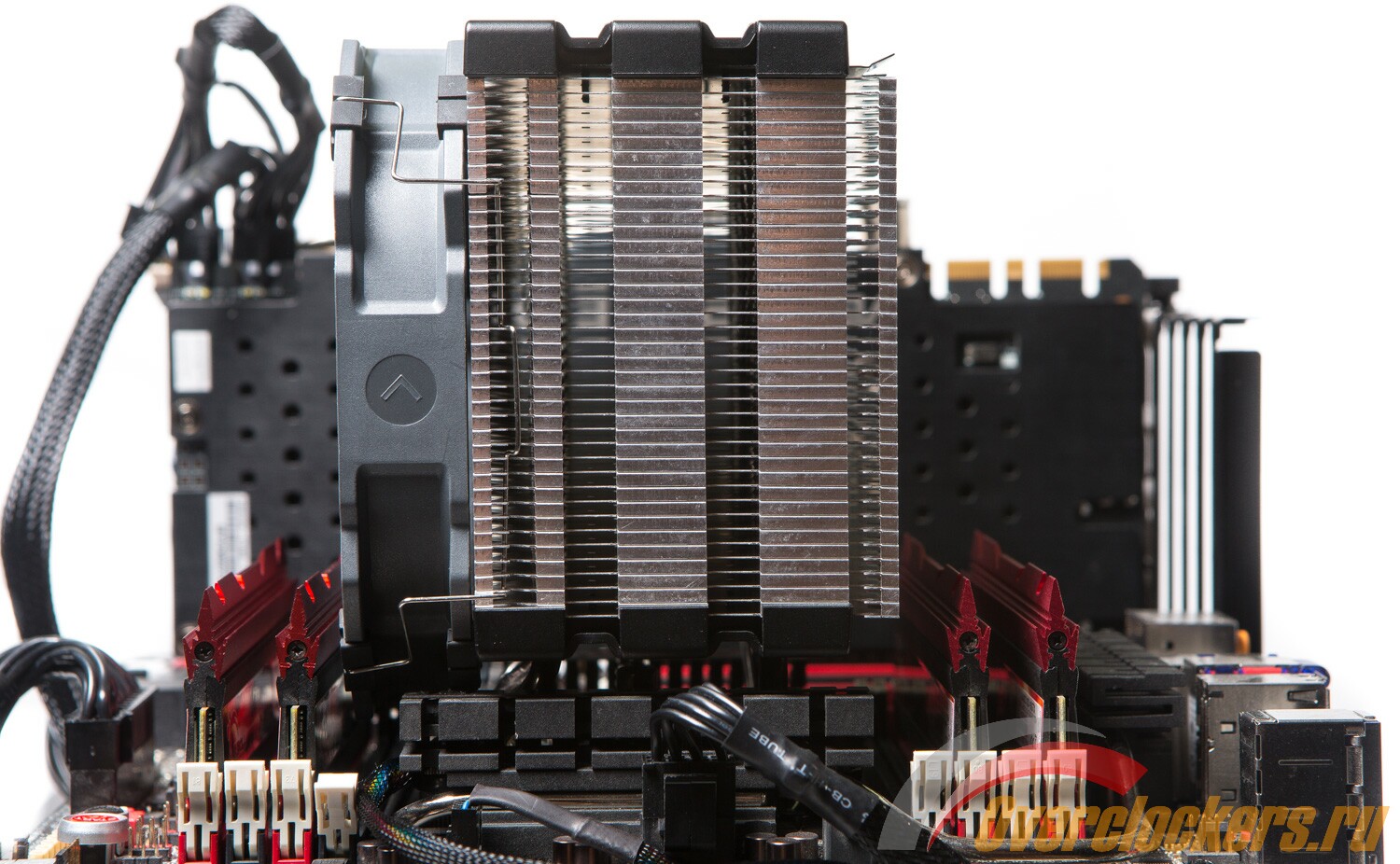

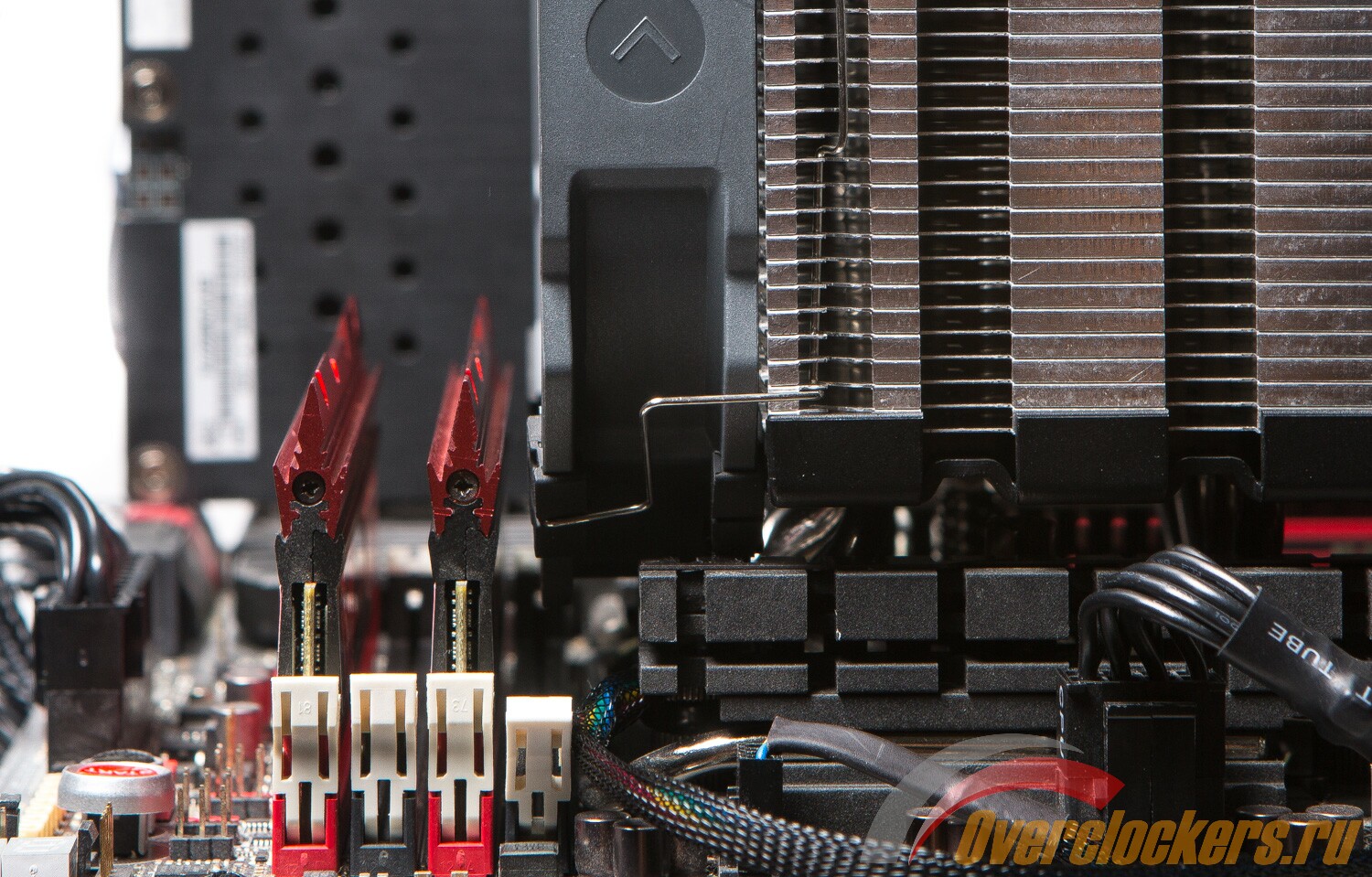

Cryorig H5 Ultimate не особо дружен с высокими радиаторами модулей памяти, но при необходимости вертушку можно поднять выше. Правда, это повлечет за собой увеличение высоты системы охлаждения.

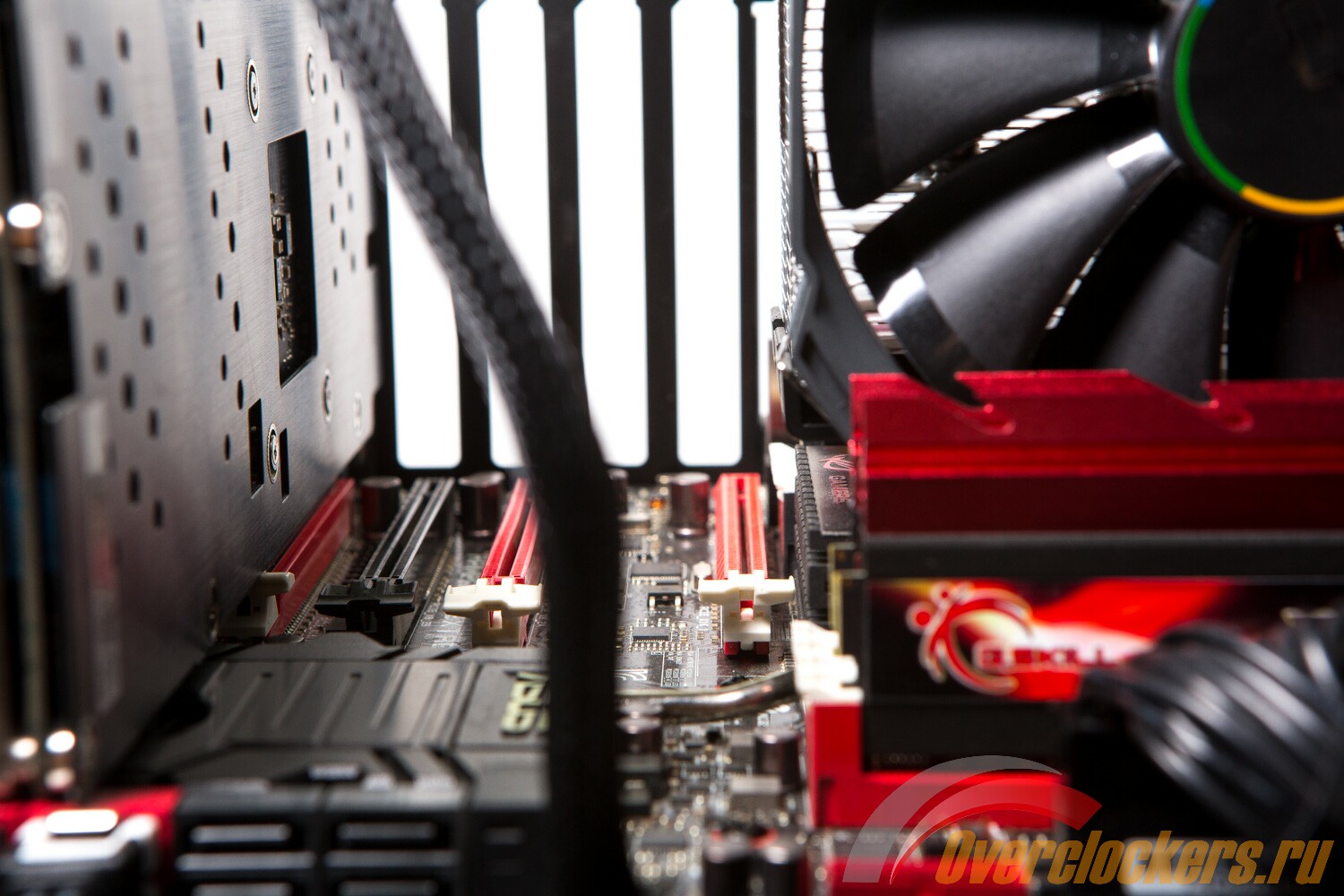

Кулер не перекрывает верхнего слота PCI-E на стендовой материнской плате, но находится к нему довольно близко.
Несмотря на смещенное назад основание, первый слот памяти все же будет перекрыт.
Возможно, у читателей появятся вопросы по поводу выбора оппонента для Cryorig H5 Ultimate, и, честно говоря, я долго думал, что же выбрать. На самом деле хотелось найти более подходящего в конструктивном плане кандидата, но при этом важным критерием отбора был факт вхождения в модельный ряд одной из тех компаний, откуда вышли основатели Cryorig.
После недолгих поисков выбор пал на Thermalright True Spirit 140 Power: он был в свободном доступе, да и что скрывать, я давно хотел его протестировать. Несмотря на то, что True Spirit 140 Power кардинально отличается в плане конструктива, нарушая первоначально установленные мною правила, он является детищем Thermalright и находится в одной ценовой категории с Cryorig H5 Ultimate. А это говорит в его пользу.
Система охлаждения Thermalright поставляется в небольшой коробке, оформленной в черно-синих цветах.
На упаковке присутствует изображение самого кулера, информация о его характеристиках и данные о собранных им регалиях.
В комплект поставки Thermalright True Spirit 140 Power входит:
Отметим, что первое знакомство с Thermalright True Spirit 140 Power уже состоялось: его сравнили с предыдущей версией, и он показал себя немного лучше. Сработал принцип эволюции «Лучшее враг хорошего». Несмотря на это, мы повторно рассмотрим его, пусть и кратко.
Перед нами односекционный башенный кулер с трубками U-образного типа, на которые нанизаны алюминиевые пластины. Thermalright True Spirit 140 Power очень высокий – 171.2 мм, из-за этого он поместится не в каждый корпус. Его габариты – 155.0 x 53.4 x 171.2 мм (ДхШхВ), масса с вентилятором – 885 г, масса радиатора – 725 г.
Фирменная «стосороковка» Thermalright TY-147 полностью закрывает собой поверхность радиатора. Ее одной более чем достаточно для продува теплорассеивателя, поскольку он сравнительно тонкий.
Тем не менее, производитель предусмотрел и установку второго вентилятора, оснастив систему охлаждения дополнительной парой скоб.
Скобы продеваются в отверстия, сделанные в ребрах, и фиксируют вертушку, эта система сделана довольно удобно.
Верхняя пластина окрашена в черный цвет, добавляя кулеру брутальности; на ней присутствует едва заметная надпись Thermalright. Но это не то, на что стоит обратить внимание.
Если приглядеться, становится видно, что между поверхностью радиатора и рамкой вентилятора довольно большое расстояние из-за вогнутой поверхности первого. Благодаря этому можно сделать такой зазор, который положительно скажется на шумовых характеристиках системы охлаждения. Ведь у воздушного потока сразу на выходе будет меньше препятствий, создающих лишние завихрения.
Тепловые трубки проходят через основание, которое с завода защищено наклейкой, отсутствующей на фотографии.
Под подошвой на наружной стороне нижней пластины находится голографическая наклейка.
Как говорилось выше, конструкция Thermalright True Spirit 140 Power состоит из тепловых трубок U-образного типа и алюминиевых ребер, нанизанных на них. Здесь используются шесть восьмимиллиметровых тепловых трубок с никелированным покрытием. Если честно, подобное редко можно встретить в кулерах, куда привычнее диаметр 6 мм или комбинированные конструкции с 6 мм и 8 мм теплотрубками.
На трубки без использования пайки нанизаны 46 алюминиевых пластин, толщина каждой равна 0.5 мм. Расстояние между ребрами довольно большое – 2.8 мм, это будет способствовать лучшей работе с вентилятором на низких оборотах, сделав систему охлаждения эффективной в тихих режимах. А вот площадь рассеивания радиатора равна всего 5850 см2, что является скромным значением для односекционной «башни» подобного класса.
Пары тепловых трубок, находящиеся по краям, не контактируют с первыми четырьмя ребрами. Подобное решение вызвано сложностью загиба теплотрубок данного диаметра.
Углы ребер немного загнуты с одной стороны вверх, а с другой стороны вниз. Загибы выполнены так, чтобы воздушный поток плавно заходил в радиатор, без лишних завихрений.
Основание выполнено из двух медных пластин, между которыми зажаты шесть тепловых трубок диаметром 8 мм.
Теплотрубки между пластинами хорошо пропаяны, о чем свидетельствуют излишки припоя.
Поверхность подошвы отполирована до зеркального блеска и снабжена никелированным покрытием. Отражение в нем четкое, как в зеркале.
Габариты основания – 40 х 53 мм, толщина – 12 мм.
Тест с линейкой показывает наличие горба. К сожалению, это отличительная особенность кулеров Thermalright, которая снова вернулась.
Из-за выпуклого основания тест отпечатка пройден крайне скверно. Как можно видеть, контакт с поверхностью процессора неполный. Это может негативно сказаться на показателях производительности.
Система охлаждения комплектуется хорошо знакомой нам моделью Thermalright TY-147A, которая по сути является тем же TY-147. Вентиляторы Thermalright серии TY-14Х хорошо себя зарекомендовали как производительные и тихие, и многие пользователи считают их лучшими решениями для радиаторов. Ну а TY-147A это современная замена старичка TY-140, хотя изменение коснулось только расцветки.
Но вернемся к Thermalright TY-147A. Это 140 мм вентилятор в круглой рамке с креплениями под 120 мм, рамка у данной модели теперь черного цвета. Внутри круглой рамки находится белая крыльчатка с семью широкими лопастями. Вентилятор получил поддержку ШИМ-управления, скорость работы – 300-1300 об/мин, уровень шума – 15-21 дБ, скорость воздушного потока – 16.9-73.6 CFM.
С обратной стороны присутствует наклейка с некоторыми характеристиками, указание модели и голографическая наклейка.
| Характеристика | Значение |
| Маркировка | TY-147A |
| Размер, мм | 140 x 152 |
| Толщина, мм | 26.5 |
| Диаметр крыльчатки, мм | 132 |
| Диаметр ротора, мм | 42 |
| Длина лопасти, мм | 45 |
| Длина провода, мм | 300 |
| Тип коннектора, pin | 4 |
| Скорость вращения, об/мин | 300 - 1300±10% |
| Воздушный поток, CFM | 16.9 - 73.6 |
| Уровень шума, дБА | 15-21 |
| Сила тока, А | 0.20 |
| Напряжение, В | 5-13 |
| Подшипник | Enhanced Hyper-Flow Bearing |
| Срок службы, ч | 50 000 |
| Масса, г | 160 |
| Цена, руб. | ~700 |
Несмотря на то, что Thermalright TY-147A по сути является тем же TY-147, разница все же есть. Она касается минимальной заявленной скорости вращения крыльчатки и минимального напряжения: у TY-147A – 300-1300 об/мин при 5-13 В, а у TY-147 – 700-1300 об/мин при 6-13 В.
Сборка креплений для Thermalright True Spirit 140 Power проста, но тут уже понадобится чуть больше орудовать отверткой по сравнению с Cryorig H5 Ultimate.
Ниже на анимированном (GIF) изображении детально продемонстрирована установка на LGA 2011. Установка на остальные процессорные разъемы не менее проста, но уже требует применения «бэкплейта». В комплекте присутствует понятная инструкция, которая поможет избежать ошибок.
При фиксации прижимной пластины рамка очень сильно выгнулась, с силой прижима проблем явно нет. Можно даже сказать, что инженеры Thermalright перестарались, возможно, это из-за увеличения толщины основания.
Как следствие, с обратной стороны не удалось закрутить винт до конца.
Thermalright True Spirit 140 Power очень высокий, напомню, что его высота равна 171.2 мм.
К сожалению, система охлаждения перекрывает верхний слот PCI-E.
А вот с модулями памяти проблем никаких не будет, даже если установить второй вентилятор, но это актуально лишь для платформы LGA 2011.
Сведем в одну таблицу технические характеристики всех участников тестирования.
| Параметры/Модель | Cryorig H5 Ultimate |
Thermalright True Spirit 140 Power |
| Габариты радиатора (ДхШхВ), мм | 110.9 x 143.0 x 160.0 | 155.0 x 53.4 x 171.2 |
| Масса радиатора, г | 764 | 725 |
| Масса радиатора с вентилятором, г | 920 | 885 |
| Площадь рассеивания, см2 | ~8 150 | ~5 850 |
| Типоразмер вентиляторов, мм | 140/120 | 140/120 |
| Тип конструкции | Башня | Башня |
| Количество секций, шт. | 1 | 1 |
| Ребра | Алюминий | Алюминий |
| Количество ребер | 38 | 46 |
| Расстояние между ребрами, мм | 2.8 | 2.8 |
| Толщина ребра, мм | 0.4 | 0.5 |
| Тепловые трубки | Никелированная медь (черный) |
Никелированная медь (серебро) |
| Диаметр тепловых трубок, мм | 6 | 8 |
| Количество тепловых трубок | 4 | 6 |
| Основание | C1100 чистая медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием |
| Габариты основания (ДхШхВ), мм | 42 x 38 x 13 | 53 x 40 x 12 |
| Конструкция основания | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~2.5 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ в основании находятся впритык друг к другу |
| Совместимость | Intel LGA 115X, LGA 2011/2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/2011-3; AMD Socket AM3, FM2 |
| Рекомендованная цена, $ | ~47 | ~50 |
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 331 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг температуры CPU | HWiNFO64 |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | HWiNFO64; CPUID HWMonitor 1.25; CPU-Z v1.71.0 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 12 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.5, приведены на графике.
Уровень энергопотребления системыНа графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Кроме того, кулер Cryorig H5 Ultimate дополнительно был протестирован с вентилятором Thermalright TY-147A, и это дало интересный результат, который приведен на графике.
Уровень шума | ТемператураP.S. После личного знакомства с Thermalright True Spirit 140 Power жду от компании-разработчика новую версию Silver Arrow в виде сдвоенного True Spirit 140 Power. Ведь если взять последний в качестве базы и сделать из него «двухсекционник», может выйти настоящий суперкулер. Возможно, такое решение будет интересным. Я даже склеил на скорую руку картинку в Photoshop для понимания того, о чем идет речь.
По сути Cryorig H5 Ultimate это всего лишь обновленная версия кулера H5 Universal. Белые пластиковые вставки сменились черными, штатный вентилятор заменен на модель с большей толщиной корпуса и крыльчаткой, создающей больший воздушный поток. И… все. При этом стоимость новинки сохранена на прежнем уровне. С учетом всех изменений можно говорит о том, что перед нами скорее маркетинговый продукт, нежели улучшенная система охлаждения.
А теперь рассмотрим ситуацию подробнее. Возможно, если бы специалисты Cryorig оснастили свое творение не четверкой, а пятеркой или даже шестеркой тепловых трубок, то в ценовой категории «$50» оно могло бы конкурировать с Thermalright Macho. Но, к сожалению, такого не произошло, и по итогам проведенного теста его можно противопоставить лишь Thermalright Macho 90 или Macho 120. Благо эти модели обеспечивают схожий уровень производительности.
Что касается уникальной технологии сот, реализованной в Cryorig H5 Ultimate, и обновленного вентилятора, то тут все просто. Очевидно, при испытаниях радиатора акцент делался не на снижении звукового давления (показатели уровня шума с одним и тем же пропеллером Thermalright TY-147A на H5 Ultimate и True Spirit 140 Power сильно разнятся не в пользу Cryorig), а на увеличении скорости прохождения воздушного потока сквозь ребра и уменьшении турбулентности. Ну а вентилятор является не лучшим выбором для кулеров. Особенно если вспомнить о паразитных звуках в работе подшипника (возможно, особенность нашего экземпляра) и учесть стоимость модели ($17).
Тем не менее, Cryorig H5 Ultimate справился с охлаждением горячего процессора, несмотря на все замечания. Правда, не факт, что его будут покупать по рекомендованной стоимости, хотя со скидкой – почему бы и нет? Ведь среди достоинств кулера отличное качество исполнения, простой процесс установки, неплохой комплект поставки, да и в целом он вполне соответствует системам охлаждения премиум-класса.
Теперь поговорим о втором участнике – Thermalright True Spirit 140 Power. Бесспорно, это один из лучших представителей семейства односекционных «башен», но откуда такой горб на основании? Да, он не помешал хорошему охлаждению разогнанного процессора, но могло быть и лучше. Отметим тихую работу системы охлаждения, общее качество изготовления и хороший комплект поставки. Итак, кулер Thermalright явно стоит своих денег, поскольку особых претензий в плане производительности нет, а больше ничего и не надо.
Остается лишь привести перечень достоинств и недостатков героев обзора.
Плюсы:
Минусы:
Плюсы:
Минусы:
