Многие пользователи знают компанию ASUS как одного из крупнейших производителей материнских плат. Более того, ассортимент ее продукции для платформы Intel LGA 1150 просто огромен. Здесь представлены решения различных уровней.
Есть бюджетные модели на чипсете Intel H81, есть весьма дорогие, основанные на передовом наборе логики Intel Z97. Кроме этого, продукция разделяется на различные линейки. Есть серия, предназначенная для рабочих станций – WS (WorkStation), есть известная группа продуктов TUF (The Ultimate Force), где упор сделан на надежность. Особняком стоит легендарная линейка ROG (Republic Of Gamers). И надо отдать должное инженерам фирмы ASUS за их постоянное совершенствование моделей совместно с пониманием потребностей современной компьютерной инфраструктуры.
Сегодня мы видим идеальную картину того, как компания пытается угодить всем и буквально охватить своим вниманием каждого покупателя. Судите сами. В линейке ROG на чипсете Intel Z97 представлено целых пять различных моделей. Все они называются Maximus VII, но с разными приставками, которые обозначают ту или иную особенность продукта. Классические полноразмерные решения представлены тремя вариантами: Ranger, Hero, Formula. В прошлом поколении была версия Extreme, но не было Ranger. Исходя из этого, можно говорить о смещении приоритетов компании в сторону массового потребителя. Остались и платы с приставкой Impact и Gene. Они отличаются компактными форм-факторами (соответственно mITX и mATX). При этом нельзя утверждать, что они чем-то хуже своих полноразмерных сородичей. По сути, они также стараются реализовать максимальные возможности в своем формате.
Мы уже тестировали материнскую плату ASUS Maximus VII Gene, а теперь я решил собрать на базе ее обновленной версии системный блок (и, может быть, что-то добавить к тому материалу). Признаться, ранее мне не доводилось сталкиваться с компактными моделями серии ROG, поэтому было интересно посмотреть на возможности данного продукта не только в плане функциональности, но и разгона.
Первая материнская плата серии Maximus Gene сразу получила второй индекс и выпускалась на передовом по тем временам чипсете Intel P45.
Следует вспомнить, что тогда в процессор само видеоядро не интегрировалось, оно размещалось в северном мосту. Причем модели с индексом «P» его были лишены, а значит обходились только дискретной графикой. Вот и на плате ASUS Maximus II Gene наблюдалась такая картина.
Кстати, первый «Максимус» был основан на чипсете Intel X38, а второй уже на Intel P45. Вот здесь и получилась путаница. Чуть позже процессорный гигант выделил отдельную линейку для энтузиастов, и с приходом Intel X58 стало гораздо проще отличить серии Rampage (X58) и Maximus (P55). Так затем и повелось без всякой чехарды.
С выходом чипсета Intel P55 платформа полностью обновилась. Произошли очень серьезные изменения, и, как бы почувствовав это, дизайнеры фирмы ASUS придумали новый стиль оформления серии ROG.
Пользователям представили модели в красно-черной расцветке, которая сейчас узнается безошибочно. Чтобы не нарушать традицию выпуска производительных плат для энтузиастов, было принято решение использовать соответствующий чипсет без поддержки видеоядра, которое переехало ближе к процессору и распаивалось с ним на одной подложке. Таким образом, ASUS Maximus III Gene тоже могла использовать только дискретную графику. К слову сказать, этот период я благополучно просидел на Intel X58, и шансов опробовать ассортимент продукции среднего уровня тех времен у меня не было.
Вскоре состоялась маленькая революция – выход новой платформы и процессоров Sandy Bridge. Однако, несмотря на всю ее успешность, на первой стадии случилась известная проблема с контроллером SATA II. Но этой болезни были подвержены преимущественно чипсеты Intel P67 и H67 ревизии B2. Что касается материнской платы ASUS Maximus IV Gene-Z, то она была основана на наборе системной логики Intel Z68.
Его преимущество заключалось в том, что он был наделен функциями разгона и мог работать с интегрированным видеоядром. Так на платах серии ROG впервые появилась возможность использовать встроенное видео и даже разгонять его.
Немного позднее появилась обновленная модель – ASUS Maximus IV Gene-Z/Gen3, которая обеспечивала официальную поддержку шины PCI-e третьего поколения. Понятно, что для этого необходимо было установить процессор Ivy Bridge.
И как это обычно и бывает с выходом нового процессора, компания Intel представила новый чипсет Intel Z77, который стал флагманом среди моделей среднего ценового сегмента, поскольку в самом верху уже обосновался Intel X79. Появился неплохой повод пополнить ассортимент устройств Maximus Gene еще одной версией.
В данном случае производитель не просто распаял новый чипсет и поставил следующий индекс, а изрядно переработал устройство. Дизайн полностью изменился. Нет, стиль остался практически без изменений, но теперь появилась возможность установки беспроводного модуля и накопителя mSATA.
Материнская плата ASUS Maximus V Gene подняла функциональные возможности на новый уровень. Но не успели пользователи еще как следует скальпировать свои новые процессоры Ivy Bridge, как появился Haswell. А вслед за его выходом обновилась и платформа. Появился новый процессорный разъем и, конечно же, новый набор логики Intel Z87.
Такое событие компания ASUS не могла обойти стороной и представила очередную новинку для компактных систем – ASUS Maximus VI Gene.
По сравнению с предыдущим поколением плат изменилось оформление меню настроек BIOS. Теперь оно стало более функциональным и удобным. И традиционно для серии ROG сохранился огромный раздел настроек для разгона системы. В комплекте с платой поставлялось устройство для установки беспроводного модуля и накопителя типа M.2.
И наконец с выходом чипсета Intel Z97 появилась материнская плата ASUS Maximus VII Gene.
Что же изменилось помимо новой формы радиаторов и названия чипсета? Теперь технологию 4-WAY Optimization заменила ее наследница – 5-WAY Optimization. Она включает такие функции как TPU, EPU, Digi+ Power Control, Fan Expert 3 и Turbo App. Кроме этого, появилась технология LANGuard, которая обеспечивает защиту сетевого разъема от короткого замыкания и воздействия статического электричества. Звуковая подсистема теперь вынесена на отдельную дочернюю плату, а сверху появился разъем mini PCI-e для установки беспроводного модуля. А завершало все это поддержка процессоров семейства Broadwell.
Пожалуй, к описанию платы добавить больше нечего, поскольку мой коллега в своем обзоре уделил ей достаточно внимания. Однако стоит отметить несколько вещей. Прежде всего на плате появились два независимых преобразователя напряжения 5 В для шины USB. Это должно повысить стабильность работы данных устройств и обеспечить их дополнительным питанием.
Не сразу после анонса, а после очередного обновления BIOS появилась поддержка функции NVMe. На плате отсутствует разъем SATA Express, но можно задействовать эту технологию при установке накопителя типа M.2. В отличие от ACHI контроллера, NVMe позволяет более эффективно работать именно с твердотельными накопителями (SSD).
И, конечно же, производитель поторопился, выпустив устройство без поддержки более современного стандарта USB 3.1. Поэтому теперь придется отдельно приобретать плату с соответствующим контроллером, которая вставляется в один из свободных слотов расширения.
Поскольку их здесь не очень много, то, скорее всего, это будет не очень удобно, а в некоторых случаях и просто невозможно.
Подробный обзор материнской платы, ее технических характеристик и пунктов BIOS уже был в предыдущем материале, поэтому повторяться не будем. В новой версии все, по сути, то же самое, поэтому предлагаю просто пробежаться по меню настроек, посмотрев прилагаемый видеоролик.
Как и следовало ожидать, отличий от той же ASUS Maximus VII Formula практически нет, за исключением предустановок автоматического разгона, которые на разных платах различаются.
Тестирование материнской платы ASUS Maximus VII Gene rev 1.2 проводилось в составе следующей конфигурации:
Как это обычно бывает, я решил собрать небольшой компьютер для работы и развлечений. А герой обзора благодаря своему форм-фактору предназначен в основном для установки в компактные системные блоки. Проверим, так ли это.
Здесь потребуется небольшое отступление, посвященное корпусу. Несмотря на то, что AeroCool DS Cube позиционируется для материнских плат формата mATX, он не такой уж и компактный из-за того, что плата в нем размещается горизонтально. Кроме того, корпус позволяет установить СВО вместе с двухсекционным радиатором. На это и был расчет, но из-за отсутствия «водянки» пришлось обойтись тем, что было под руками – Noctua NH-D15. Вот тут я и промахнулся, не получив в итоге желаемого.
Начнем с того, что мне пришлось поставить видеокарту во второй слот PCI-e x16. При этом на боковой крышке корпуса никаких вентиляционных отверстий не предусмотрено, а сталь действительно толстая и качественная. Это приводит к тому, что внутри все начинает сильно нагреваться даже с двумя комплектными вентиляторами. С другой стороны, получились настоящие суровые испытания для рассматриваемой платы.
Понятно, что в штатном режиме все работает замечательно. Нужно проверить, как будет осуществляться разгон. Здесь, несмотря на все эксперименты с платой, никаких отличий между ней и Maximus VII Formula не выявилось. Единственным нюансом стало температурное ограничение, которое накладывал корпус. Поэтому удалось добиться лишь относительно скромных результатов.

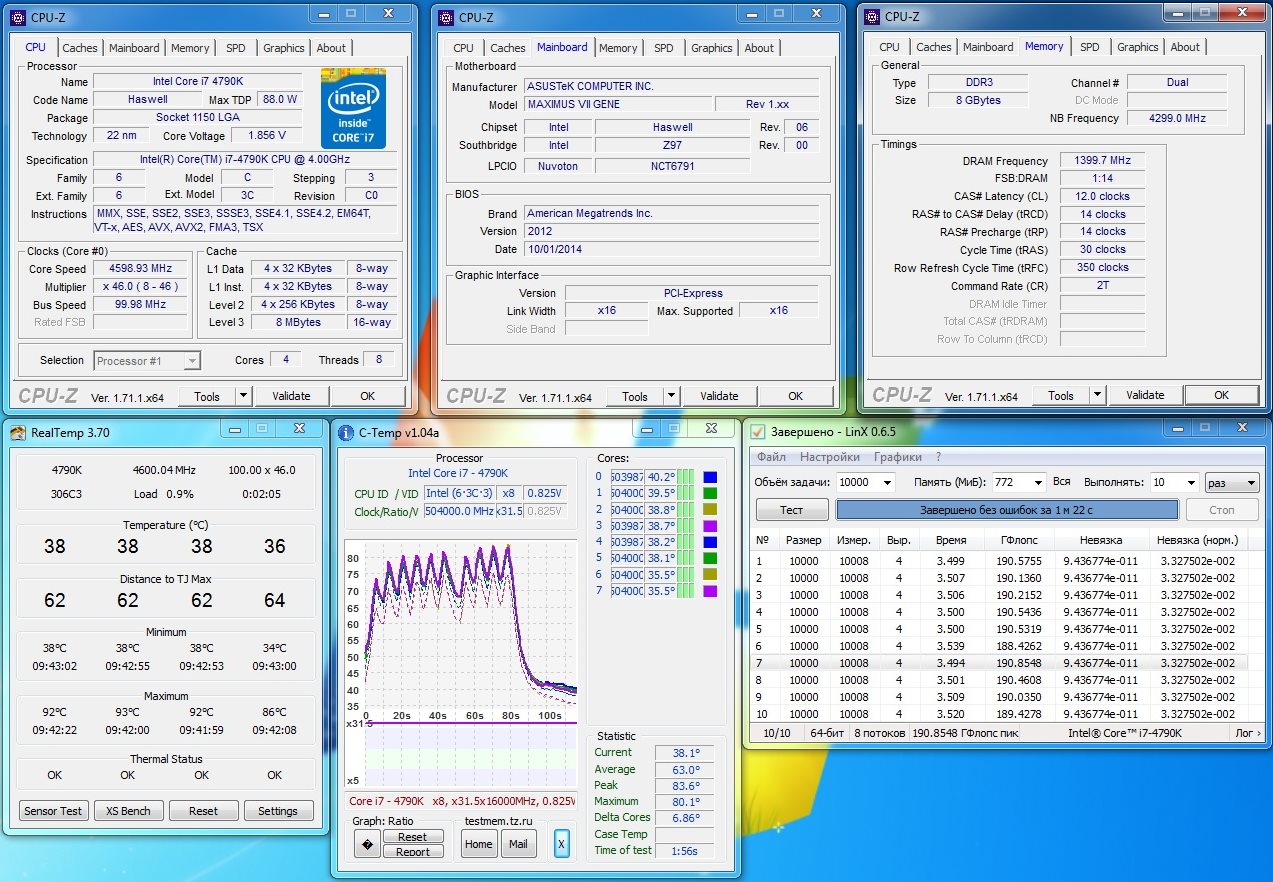

Да, всего 4600 МГц, зато на «воздухе» и без троттлинга. Как можно видеть, память спокойно работает на своем XMP профиле, покоряя 2933 МГц без проблем и каких-либо дополнительных манипуляций.
Сам разгон здесь происходит очень просто и предсказуемо. Не менее корректно материнская плата ведет себя и при переразгоне. Сначала она не загружается, но после принудительного отключения стартует со штатными значениями частот и выдает предупреждение, что разгон не удался, предлагая войти в BIOS и внести изменения.
Тестирование ASUS Maximus VII Gene проводилось в корпусе AeroCool DS Cube Black, с закрытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
В данном случае звук получился не совсем встроенным, а точнее – совсем не встроенным. По сути перед нами отдельная звуковая карта, только со специальным разъемом для подключения. Само по себе звучание очень хорошее, но ему постоянно не хватает объема, как и для всех аналогичных решений на звуковых кодеках Realtek.
Материнскую плату ASUS Maximus VII Gene нельзя назвать бюджетным решением на чипсете Intel Z97. Но версия Impact стоит еще дороже, поэтому правило «Меньше – значит дешевле» здесь не работает. Все модели серии ROG по-своему уникальны и интересны. А герой обзора – это практически та же самая Hero или Formula, но только в формате mATX. Об этом свидетельствует полностью аналогичная система питания процессора. Соответственно в плане разгона она не должна уступать полноразмерным продуктам.
Понравилась реализация звукового кодека. Энтузиастам еще помнятся те времена, когда компания ASUS в поставке плат серии ROG предлагала специальную отдельную звуковую карту Supreme FX, пусть она и отнимала фактически один слот PCI-e. В данном случае плата расширения монтируется в специальный разъем и крепится винтами к печатной плате, а разъемы аудиовыходов попадают непосредственно на заднюю панель. При этом устройство практически не создает помех ни кулеру, ни видеокарте. Теоретически производителю ничего не мешает выпустить несколько моделей звуковых адаптеров для этого разъема, чтобы пользователи могли выбрать что-то отличное от Realtek ALC1150.
Немного огорчило отсутствие в комплекте беспроводного сетевого адаптера. Самое печальное, что разъем есть, а устройства нет. На мой взгляд, можно было предусмотреть какой-то механизм установки обычной mini PCI-e карты, которую достаточно было бы подключить только к антеннам, и такой набор без самого сетевого адаптера стоил бы не так уж дорого. А благодаря этому был бы и выбор устройств. Еще один недостаток напрямую вытекает из габаритов платы и расположения слотов. Если у вас уже есть суперкулер типа Noctua NH-D15, то определенно возникнут проблемы с установкой видеокарты в верхний слот PCI-e x16, особенно если у нее сзади есть металлическая пластина. Поэтому здесь как нельзя кстати придется СВО замкнутого типа.
И еще при тестировании мне довелось столкнуться с тем, что для хорошо разогнанной системы нужен просторный и вентилируемый корпус. А ранее при испытании материнских плат в огромном Corsair Graphite 600T каких-либо проблем с охлаждением просто не возникало. При разгоне же системы в корпусе AeroCool DS Cube все начинало прилично нагреваться, а для видеокарты AMD Radeon R7 270X пришлось открыть стенку, иначе она выдавала артефакты. Поэтому если вы покупаете компактное решение для разгона, нужно обязательно подумать об охлаждении.
