Многие пользователи уже в курсе, что в моду в сегменте персональных компьютеров вошел минимализм. За последние два-три года производители, следуя этой тенденции, заметно расширили ассортимент компактных корпусов, предназначенных для построения HTPC.
Практически у каждой компании есть свое решение для систем, основанных на материнских платах форм-фактора Mini-ITX, а то и два, но не у каждого бренда получается продукт одновременно функциональный, недорогой и качественный.
И при этом еще надо не забывать о внешнем виде. Именно дизайн зачастую является одним из важнейших критериев при выборе нового корпуса.
Да, поиск золотой середины – занятие сложное, особенно учитывая разные предпочтения покупателей, но это не проблема. Это порождает спрос, за которым, как правило, следует предложение. Иногда оно может быть и довольно экзотичным, как ставший героем обзора корпус Xigmatek Nebula.
Продукт Xigmatek поставляется в небольшой светлой коробке, на которой разместились несколько изображений модели и описание технических характеристик на разных языках, включая русский.
Сам корпус защищен от повреждения пенопластом и упакован в пакет. К сожалению, последний унес мой сын с намерением сделать из него парус, так что обойдемся без пакета.
В комплект поставки Xigmatek Nebula входят следующие аксессуары:
| <Название модели | Xigmatek Nebula Black |
| Тип конструкции | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 260 х 330 х 260 |
| Масса корпуса (нетто), кг | 5 |
| Материал корпуса | Сталь 0.65 мм / Пластик / Алюминий 3 мм |
| Цветовая вариация | Черный (Black) |
| Наличие прозрачного окна | Нет |
| Внешние 5.25", шт. | Нет |
| Внутренние 3.5", шт. | 2 |
| Внутренние 2.5", шт. | 1 |
| Слоты расширения, шт. | 2 |
| Внешние порты | 2 x USB 3.0, HD Audio |
| Поддержка материнских плат | Mini-ITX |
| Штатная система охлаждения | Тыловой вентилятор 120 мм (предустановлен) |
| Максимальная длина видеокарты, мм | 190 |
| Максимальная высота кулера CPU, мм | 100 |
| Максимальная длина блока питания, мм | 220 |
Герой обзора напоминает небольшую аккуратную тумбочку, его габариты составляют 260 x 330 x 260 мм. Справа внизу на передней панели расположен логотип компании-производителя, а в правом углу присутствует подсветка, скрытая оранжевым прозрачным стеклом, в виде срезанного угла. Просто и со вкусом.
На правой боковой стенке с левого нижнего края разместились пара разъемов USB 3.0 и два аудиовыхода.
Сам корпус небольшой, пожалуй, один из самых компактных, поддерживающих установку блоков питания стандарта ATX. На задней панели нашлось место для идущего в комплекте 120 мм вентилятора, прорезей для шлангов СЖО и двух заглушек для карт расширения PCI. Кроме того, в стенке под блоком питания предусмотрена перфорация.
Левая боковина ничем не примечательна.
Справа сверху располагается большая серебристая кнопка включения в оранжевой рамке.
Вся верхняя часть выполнена из черного глянцевого пластика, на поверхности которого можно увидеть довольно четкое отражение. Минус такого подхода лишь один – глянец легко собирает отпечатки.
Как уже упоминалось, нижний правый угол срезан, там расположена подсветка в виде треугольного фонаря. На самом деле она блеклая.
Xigmatek Nebula практически весь выполнен из металла, исключение составляют верхняя и нижняя части. О верхней сказано выше, а нижняя часть (она же основание) выполнена из пластика в виде серебристой подложки. Стоит отметить, что производитель использовал материалы высокого качества.
Боковые крышки можно снять только после отсоединения передней панели. После этой процедуры перед нами открывается просторное внутреннее убранство продукта Xigmatek.
Внутри него предусмотрены несущие стальные балки, придающие корпусу жесткость. Кроме того, на них возложена дополнительная функция, о которой расскажу далее.
Материнская плата форм-фактора Mini-ITX устанавливается на дне Xigmatek Nebula. Съемные панели должны облегчить доступ к ней и упростить сборку системы.

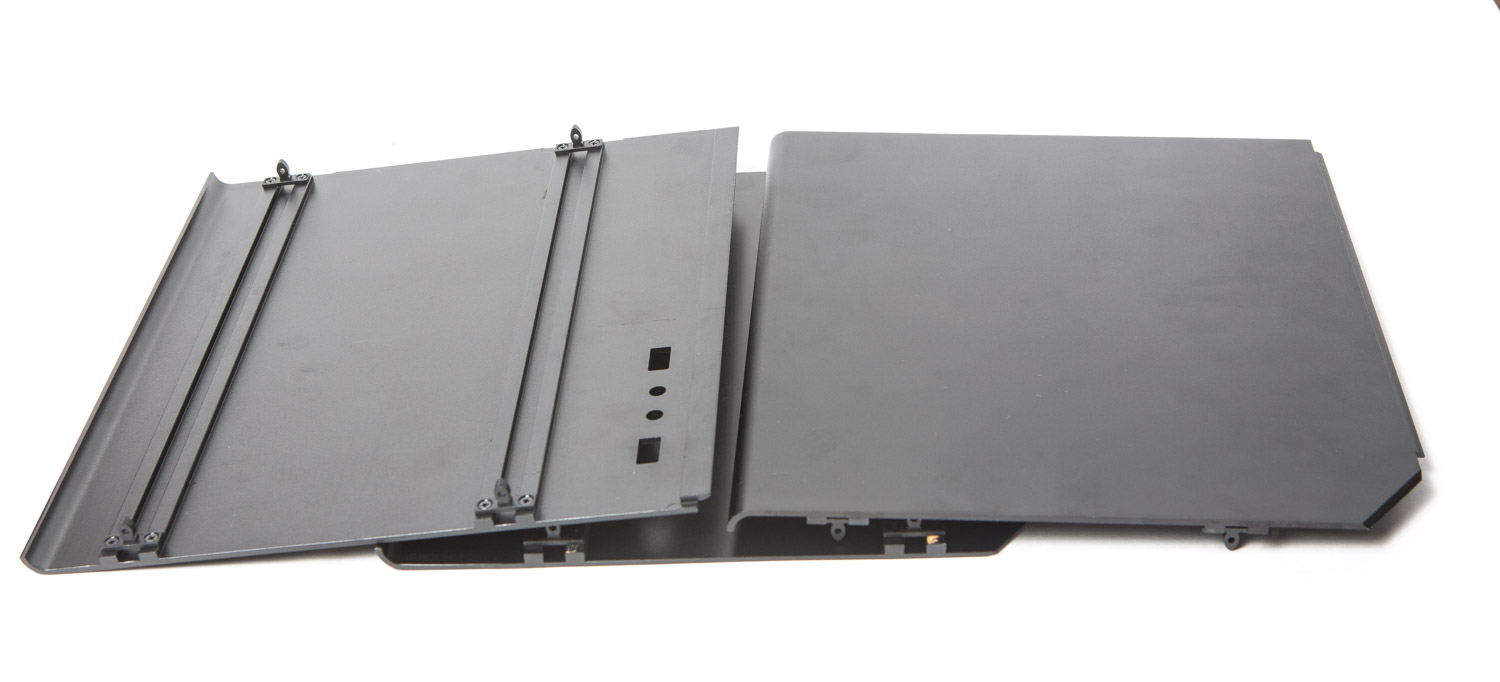

Крышки выполнены из алюминия и качественно окрашены в черный цвет, их толщина составляет 3 мм.

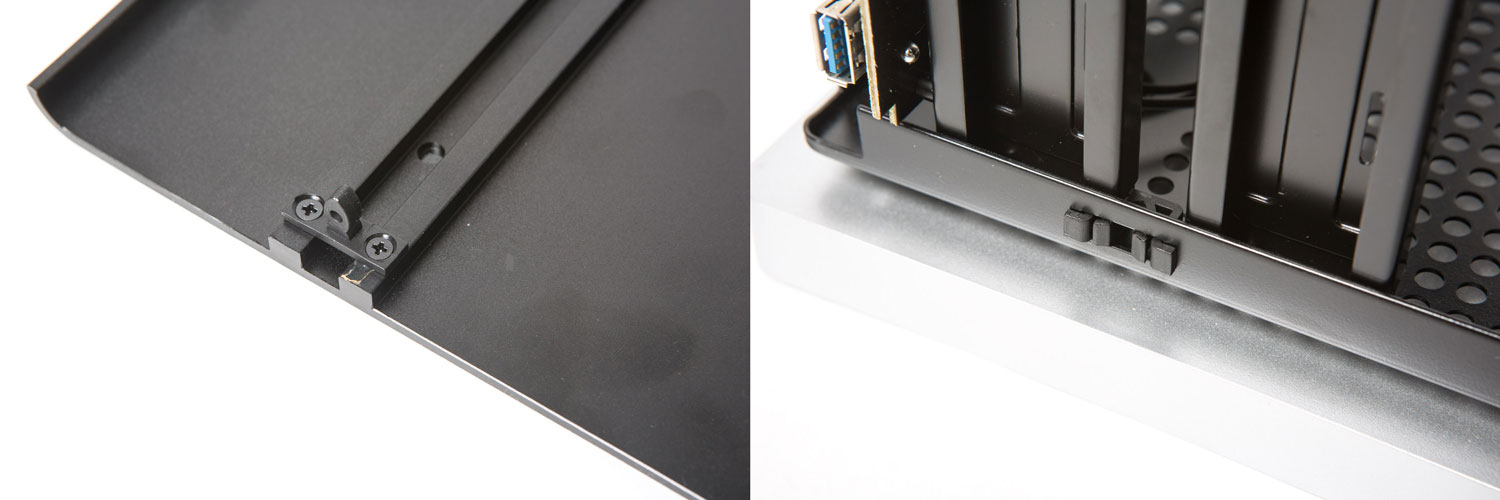

Каждая панель крепится на защелки, это очень удобное безвинтовое решение. Подобный подход применялся и в моем любимом корпусе Fortress FT03, да и в целом качество рассматриваемой модели мало чем уступает продукции небезызвестной компании SilverStone.
На одной из несущих расположены два разъема USB 3.0 и пара аудиовыходов, распаяны они на печатной плате черного цвета. Сама панель с выходами крепится двумя винтами.
Можно отметить, что провода для подключения USB 3.0, аудиовыходов, индикаторов корпуса и кнопки включения довольно длинные, более 400 мм.
И стоит сказать производителю отдельное спасибо за использование плоских и гибких проводов USB 3.0. Такое решение очень удобно не только в процессе сборки, но и при наведении порядка с кабелями.
Разработчики предусмотрели в Xigmatek Nebula одну корзину для жестких дисков, расположена она наверху над видеокартой и может вместить пару 3.5" HDD и один 2.5" HDD/SSD. Сразу за ней располагается 120 мм вентилятор.
Дно корпуса, куда устанавливается материнская плата, перфорировано, что способствует притоку прохладного воздуха. По мере знакомства с корпусом, очевидно, что в компании с умом подошли к созданию своего продукта.
В Xigmatek Nebula можно установить блок питания формата ATX в вертикальном положении, это значит, что он будет дополнительно выдувать воздух из корпуса. БП можно установить вентилятором как к корзине, так и к стенке. Конкретно здесь лучше использовать модель с отстегивающимися кабелями, это упростит сборку и освободит место.
Длина блока питания может достигать 220 мм. Это значение приводится без учета кабелей, для которых остается запас ~30 мм (расстояние от стенки до стенки 250 мм). Для громоздких моделей на несущих сделан выступ, отвечающий за поддержку БП и упрощение процесса сборки. Кроме того, на них же предусмотрены специальные выступы, позволяющие зафиксировать кабели хомутами.
Блок питания ограничивает высоту процессорного кулера до 100 мм, производитель же рекомендует использовать системы охлаждения с высотой до 80 мм.
Выступ присутствует и на противоположной несущей, он рассчитан скорее всего для поддержки видеокарты, другое объяснение его существованию мне дать сложно. И здесь выявляется проблема – левая несущая ограничивает толщину СО графического ускорителя, делая невозможным использование моделей, толщина которых превышает два слота.
Максимальная длина видеокарты составляет всего 190 мм, она ограничена корпусом фонаря, размещенного в углу. По нынешним меркам это довольно скромно, хотя есть версии с измененной формой фонаря, допускающей установку ускорителей длиннее 190 мм. Чуть позже вы узнаете о возможности установки в Xigmatek Nebula более длинных видеокарт.
Расстояние от дна корпуса до корзины с винтами – 170 мм.
На задней панели предусмотрено место под 120 мм вентилятор, но если приглядеться, то расстояние достаточно для того, чтобы установить вертушку 140 мм. Лично мне непонятно, почему в Xigmatek не воспользовались данной возможностью. Есть вопросы и к компоновке элементов. Например, если переставить блок питания на самый верх горизонтально, будет место для модели 120/40 мм сразу над системной платой, благо расстояние от интерфейсной панели до верхней стенки 230 мм.
Такой вариант компоновки позволяет установить процессорный кулер высотой до 165 мм и использовать в корпусе на выдув более производительный вентилятор, правда, придется пожертвовать корзиной для накопителей. Эта задумка была реализована на скорую руку, как можно видеть, места более чем достаточно (отверстия под БП, 120 мм вентилятор и шланги СЖО оставлены без модификаций).
Очень порадовало применение перфорированного основания, оно дополнительно будет способствовать более низким температурам внутри Xigmatek Nebula.
Что касается упомянутого выше вентилятора, то это модель 120 мм, с возможностью установки только на выдув. Черная глянцевая крыльчатка состоит из девяти агрессивно загнутых веслообразных лопастей, ротор выполнен в виде отсеченного конуса. Для подключения предусмотрен трехконтактный коннектор, длина провода составляет 450 мм.
Еще одной особенностью штатной вертушки является рамка с прорезями, возможно, для лучшего забора воздуха. Скорость вращения крыльчатки – от 500 до 1300 об/мин, паразитные звуки в работе двигателя отсутствуют.
На тыльной стороне продукта нанесена маркировка DF1202512SEMN.
До корзины с накопителями расстояние 49 мм, это позволяет установить тонкий радиатор СЖО и Slim вентилятор.
С моей точки зрения Xigmatek Nebula является отличной базой для проекта под СЖО. Надеюсь, в скором времени мне удастся реализовать некоторые возникшие насчет него задумки.
В самом начале я не уделил внимания внутренней стороне основания, на котором стоит конструкция. Ну что ж, оно из пластика, и за две недели, пока герой обзора был у меня, две резиновые нашлепки куда-то исчезли. Сама «подошва» корпуса крепится на четыре винта.
После ее снятия мы получаем доступ к внешней части перфорированного дна, а это значит, что основание можно убрать, заменив его обычными ножками и тем самым сделав корпус ниже.
Несущая, расположенная рядом с подсветкой, крепится на заклепки, и в случае надобности ее можно перенести.
Высота корпуса без штатной «подставки» стала меньше на 30 мм.
Верхняя крышка крепится на шесть винтов, демонтировать ее не составит труда.
Сама же она состоит из двух частей, которые крепятся на девять винтов друг к другу.
Под глянцевой пластиковой поверхностью скрывается цельнометаллическая крышка корпуса. Как можно видеть, тут открывается богатый простор для творчества и идей, надеюсь, некоторые из них вы увидите в будущем.
Высота металлической конструкции со снятой крышкой составляет 280 мм.
Теперь вернемся к перфорированному дну корпуса. При желании можно установить (или вернее – прикрепить) радиатор СЖО, благо сделать это просто, нужно лишь проявить немного смекалки.
Конечно, 140 мм радиатор подойдет куда больше, если сравнивать с 240 мм вариантом, но тут уже творчество для энтузиастов-водянщиков.
В идеале сюда можно установить 180 мм радиатор СЖО, но его под рукой, к сожалению, не было. Ниже для наглядности приведу фотографию дна с линейкой. Очевидно, что интересных комбинаций очень много.
Перед тем, как перейти к сборке тестовой системы, расскажу, как сделать возможным установку длинной видеокарты. Из-за формы корпуса фонаря в моем экземпляре Xigmatek Nebula ее длина ограничена 190 мм, но есть модели с иным корпусом подсветки. Похожая была у моих коллег, но, как видите, может попасться и мой вариант.
Чтобы поставить графический ускоритель длиной 240 мм, нужно всего лишь снять этот корпус, поскольку крепится он на пару винтов, которые затем нужно вернуть на место. Светодиоды надежно зафиксированы и находятся ниже уровня видеокарты.
Проведем наглядный тест с линейкой. Теперь возможная длина графического адаптера возросла до 250 мм.
Первый этап сборки – установка материнской платы с уже размещенной на ней системой охлаждения.
Системная плата форм-фактора Mini-ITX устанавливается легко, благо доступ к винтикам есть со всех сторон. Подключение кнопки подсветки, аудио и USB кабелей проходит без лишних заморочек, все провода можно аккуратно проложить возле платы.
Провод, идущий от кнопки, можно пропустить внутри одной из правых стоек.
Накопители устанавливаются в специальную корзину с помощью пластиковых салазок, а на комплектный переходник можно установить пару 2.5" жестких дисков или твердотельных накопителей.
После установки накопителей в корзину закрепляем блок питания и переходим к видеокарте. Жаль, что производитель не сделал корпус чуть длиннее, хотя бы на 15 мм, в этом случае в него влезла бы и референсная версия GeForce GTX 980. А так, Xigmatek Nebula явно не рассчитан на установку длинных графических «монстров».
В тестировании будет участвовать GeForce GTX 660 c установленной на ней системой охлаждения покойной Inno3D GeForce GTX 660 HerculeZ. По приведенному снимку легко понять, что кожух подсветки придется демонтировать даже при условии использования малогабаритной модели.
Кроме того, можно посоветовать использовать блок питания с плоскими отстегивающимися кабелями, так будет проще навести порядок в корпусе. Хотя в целом свободного места в этом малыше более чем достаточно.
Выступ на левой несущей одновременно поддерживает видеокарту и ограничивает ее систему охлаждения.
Как уже упоминалось, сборка в Xigmatek Nebula довольно проста, особенно если соблюдать необходимую последовательность действий.
Перед тем, как перейти к тестированию, приведу фотографию для сравнения габаритов Xigmatek Nebula и SilverStone Fortress FT03.
Прогрев корпуса выполнялся одновременно при загрузке CPU и GPU в течение 20 минут. Нагрузка процессора осуществлялась при помощи утилиты Linx 0.6.5, за нагрев и нагрузку видеоядра отвечала программа MSI Kombustor 3.0 (1920 х 1080, AntiAliasing 8x MSAA).
Исследование возможностей корпуса проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении этих отметок (более 29 и менее 27) тестирование не проводилось, поскольку при комнатной температуре в 30°C расхождение результатов составляло от 3 до 5 градусов в большую сторону (по сравнению с 28°C). Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент проведения тестов – ~55%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см от корпуса. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Возможная погрешность равна 1.5 дБ.
Показатели ниже 37 дБ говорят о тихой и практически бесшумной работе, ниже 33 дБ можно назвать абсолютно бесшумным результатом. Диапазон 37-46 дБ является средним и приемлемо комфортным уровнем шума, значения выше 48 дБ являются неприемлемыми для комфортной работы.
Уровень шума
Замеры проводились при следующих значениях оборотов вентиляторов:
Благодаря толстым стенкам и тихому штатному вентилятору, уровень шума, исходящий от закрытого Xigmatek Nebula, ниже по сравнению с открытым стендом. Что ж, первые результаты подтверждают хорошую шумоизоляцию героя обзора.
При увеличении нагрузки обороты вентиляторов заметно возрастают, но собранная система остается довольно тихой, работая при нормальном уровне шума.
Температурные показатели
Изначально Xigmatek Nebula тестировался при одновременном прогоне стресс-тестов Linx 0.6.5 и MSI Kombustor 3.0 в течение 20 минут. Полученные результаты представлены на графике ниже.
Температура, °CТемпературы компонентов системы высоки, и в первую очередь это происходит из-за того, что система охлаждения графического ускорителя не выгоняет отработанный воздух за пределы корпуса, а оставляет его внутри.
Что касается температур процессора, то примененный кулер, откровенно говоря, слабоват, а в данном случае еще и получает свою порцию тепла от видеокарты. Тем не менее, он справился со своей задачей. Если говорить о жестком диске, то и тут дела в норме, его температура осталась низкой. При изучении результатов стоит учесть, что вентилятор блока питания оставался в состоянии покоя, а это минус дополнительный источник выдува горячего воздуха.
С одной стороны, Xigmatek Nebula весьма хорош, благо его достоинства перевешивают недостатки. Любителей компактных систем могут привлечь интересный дизайн и хорошее качество исполнения. Лично меня расстроила только глянцевая верхняя панель, но тут уже дело вкуса, в глянце мне не нравится его маркость.
С другой, несмотря на то, что герой обзора обладает интересной компоновкой элементов, его внутреннее строение можно было бы улучшить. Хотя бы так, как предлагалось выше, и это было бы эффективнее. Да, главное достоинство корпуса это его габариты, но, на мой взгляд, разработчики просчитались с длиной видеокарты, ведь если удлинить Xigmatek Nebula всего на 10-15 мм, можно было бы установить более серьезные графические ускорители. Только надо ли это пользователю, собирающему HTPC?
И здесь стоит задать вопрос, какой должна быть компактная система. К примеру, рассмотренный корпус должен без проблем вместить систему на базе Intel Core i5 и Nvidia GeForce GTX 970, а это в теории менее горячая связка, нежели примененная для тестов. В итоге Xigmatek Nebula может стать отличной платформой для сборки интересных проектов, да и впечатление данный малыш оставил приятное.
Плюсы Xigmatek Nebula:
Минусы корпуса:
