Думаю, нет нужды в дополнительном представлении компании Arctic, разработчики которой снискали славу, выпуская VGA-кулеры и не только.
Наверное, это единственный производитель, который идет в ногу со временем, не забывая, что в альтернативном охлаждении нуждаются не только процессоры.
К нам в лабораторию заглянули три новые модели. И начнем, пожалуй, с представителя среднего ценового сегмента – Twin Turbo III.
Благодаря магазину Кулера, мы подробно изучим новый Twin Turbo и выясним, в чем его отличие от предшественника.
Упаковка
Производитель не только отошел от привычного ранее названия, убрав «Cooling», но и расширил свой ассортимент продукции. И вступил в ряды участников углеродно-нейтральной программы UPS, члены которой поддерживают проект по сокращению выбросов в атмосферу CO2 при утилизации и последующей переработке упаковочного материала.
Это наглядно видно на приведенных выше фотографиях, вместо привычного прозрачного блистера применен картон.
На белом матовом фоне красуется само изделие, приведены его технические характеристики и список видеокарт, совместимых с данным VGA-кулером.
К удивлению, на коробке нашлось место и русского языку, но ничего полезного в данном отрывке нет.
Комплект поставки
В первую очередь предстоит извлечь пенал, в верхнем ярусе которого размещены zip-пакетики с мелкими деталями, термопрокладкой, переходником и планкой-держателем.
Теперь можно вытащить сам кулер, который защищен картонным каркасом. Под ним скрывается инструкция, а под той в свою очередь – радиатор, обернутый защитной пленкой. Ранее, в поставках старых версий Twin Turbo, такого элемента не наблюдалось.
Стоит отметить, что весь комплект поставки компактно уложен и аккуратно упакован.
Снимки выше и ниже позволяют составить представление о его содержимом.
Приведу перечень комплекта в виде списка:
Инструкция

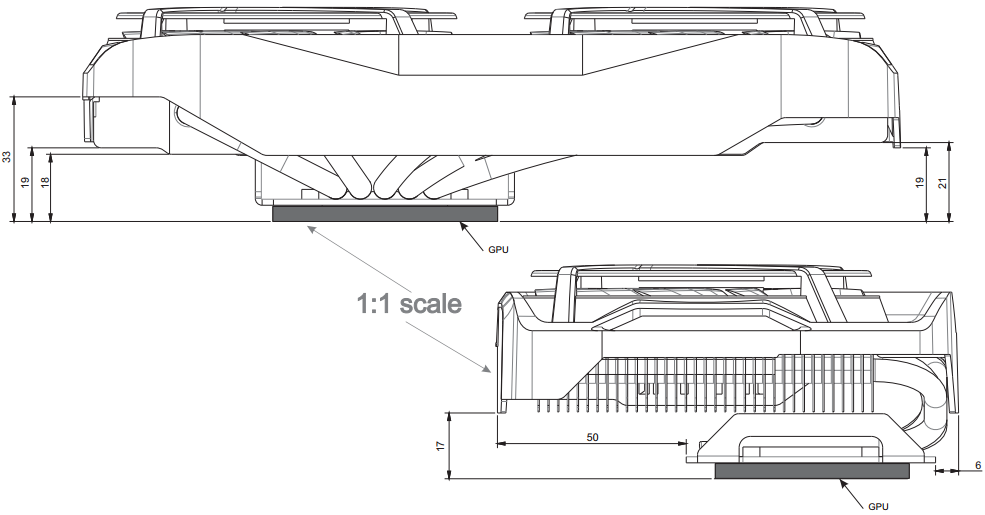

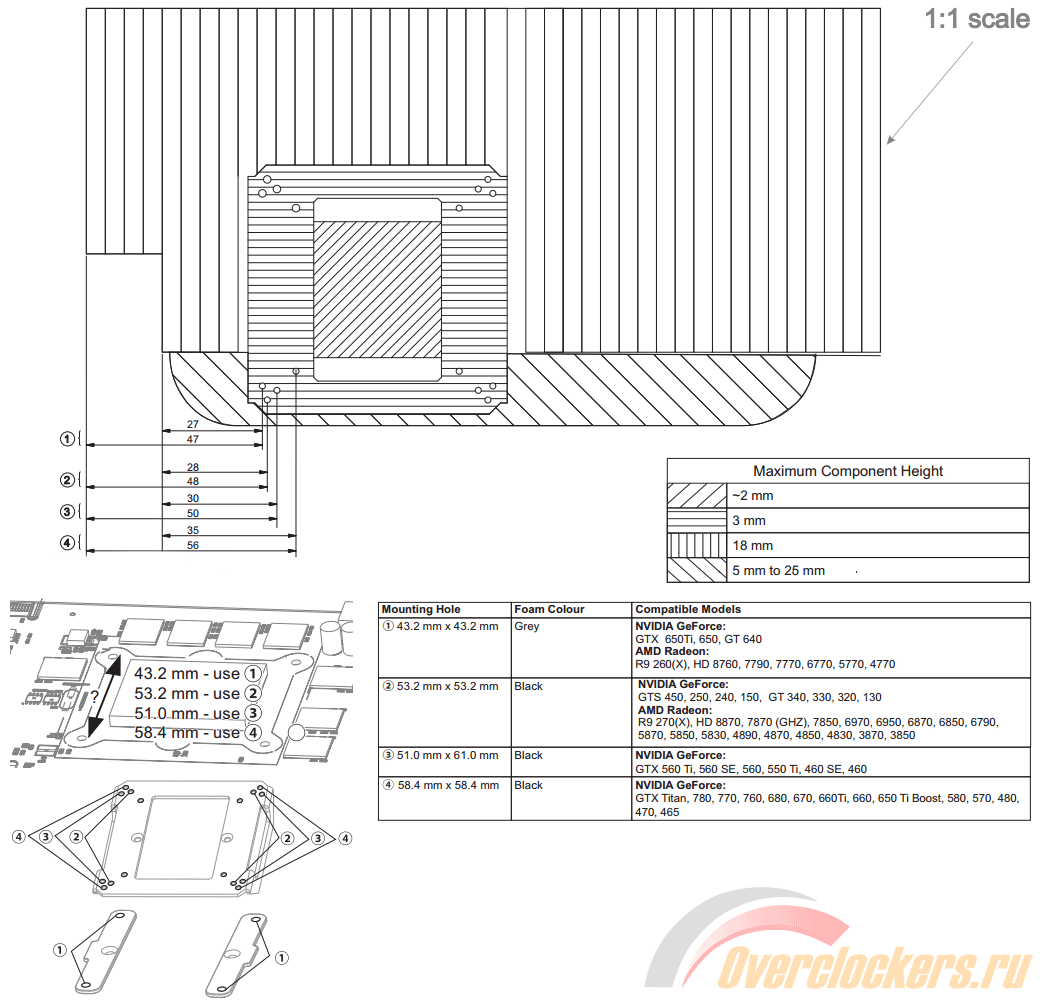

Руководство пользователя состоит из восьми страниц, оно достаточно информативное. Приведены примеры по установке как видеокарт AMD, так и ускорителей NVIDIA.
К сожалению, инструкция на русском языке отсутствует. В случае с прошлыми моделями кулеров Arctic ее можно было найти на сайте производителя, как, например, это было сделано для Arctic Cooling Extreme III. Для Accelero Twin Turbo III это либо не реализовано, либо производитель решил пока не заморачиваться.
Теперь, после ознакомления с комплектом поставки, пора начать обзор Arctic Accelero Twin Turbo III.
При первом взгляде отличить новинку от второй версии Twin Turbo сложно. Разве что сравнив наклейки с разной цветовой гаммой.
Удельная масса героя обзора составляет 479 г без пластины, а с ней – все 810 г. По заявлениям производителя, Arctic Accelero Twin Turbo III способен рассеять до 250 Вт тепла. Впрочем, это будет проверено чуть позже, на практике.
На монтажной пластине установлена прозрачная рамка, которая защищает нанесенный на основание слой термопасты.
К пластмассовому кожуху крепится пара стандартных для всей линейки Arctic вентиляторов с широтно-импульсной модуляцией (ШИМ). Они могут работать в диапазоне от 900 до 2000 оборотов в минуту, при реальных испытаниях выяснилось, что верхним пределом стало значение 2100.
Коннектор вентиляторов аналогичен применяемым на эталонных системах охлаждения, что позволяет подключать их к установленному на видеокарте разъему. Кроме того, с помощью переходника на Molex предусмотрена возможность запитать вертушки напрямую от блока питания по линии 5 В или 7 В.
Черная рамка снимается без особых усилий, несмотря на защелки (по одной на каждой стороне). Сами фиксаторы достаточно устойчиво удерживают свои позиции на радиаторе.
Одиннадцатилопастные вентиляторы оснащены гидродинамическим подшипником, их типоразмер 92 x 92 x 12 мм.
При визуальном сравнении заявленных характеристик с упаковкой можно выявить несоответствие – маркировка вертушек 0.15 А по линии 12 В, в то время как на коробке указано 0.12 А. И вместо обещанных 2.88 Вт потребления на максимальных оборотах будет около 3.6 Вт.
Радиатор образует общий массив 210 х 95 х 21 мм, состоящий из тридцати пяти алюминиевых пластин, толщиной 0.4 мм, которые напрессованы на пять медных шестимиллиметровых тепловых трубок. Как уже упоминалось выше, на медную подошву нанесена термопаста MX-4. На мой взгляд, лучше бы производитель приложил к комплекту тюбик с термоинтерфейсом для самостоятельного нанесения на поверхность GPU.
Комплект трубок как бы поделен на две части. Три идут от середины основания к хвостовой зоне, две направлены к разъемам устанавливаемых видеокарт.
Межреберное расстояние составляет 2 мм, благодаря чему уменьшается сопротивление проходящему воздушному потоку.
Пять тепловых трубок, загнутых «U»-образно, накрывают собой основание, в котором под них предусмотрены углубления.
На основании радиатора размещена монтажная рамка, которая закрепляется двумя винтами по обе стороны. В планке присутствуют отверстия для фиксации в ней шпилек с ограничительным фланцем.
Для беспрепятственной установки на видеокарту в районе примерного расположения двухэтажных DVI портов пластины укорочены. Такое решение можно лишь приветствовать, в моей практике был случай, что без данного выреза были проблемы.
После проведенного тестирования и последующего съема VGA-кулера с печатной платы можно сказать, что (судя по отпечатку, оставленному на графическом процессоре Radeon R9 290) нанесенный производителем на основание слой термоинтерфейса избыточен. Так что, несмотря на хороший контакт между поверхностями, его можно улучшить, предварительно сняв термопасту с основания и нанеся ее на сам GPU.
После заключительного осмотра со всех ракурсов перейдем к самой интересной части нового кулера.
Это отличительная черта комплекта третьего Twin Turbo, которая впервые реализована в новой продуктовой линейке Arctic, да и что греха таить, единственная в своем роде для серийно выпускаемых альтернативных систем охлаждения. Конечно, данную идею можно было воплотить в жизнь и ранее, но, как говорится, всему свое время.
Итак, перед нами литая анодированная ребристая алюминиевая пластина. Ее габариты: длина 218 мм, ширина 98 мм (соответствует ширине печатных плат видеокарт), высота 23 мм, масса 305 г.
На ней размещены массивы ребер (82 х 21 мм), визуально разделяющихся на три зоны. В первой, слева, находится девять штук, которые отличаются от других уменьшенной от середины к краю на 7 мм общей высотой. Цель такого решения проста – не упереться в разъемы материнской платы при установке в слот PCI-e.
В секторе графического процессора ребер всего семь, а в хвостовой части их уже двадцать. И снова это сделано не по простой прихоти разработчиков, но с учетом четырех универсальных прямоугольных отверстий, благодаря которым с помощью шайб и контргаек происходит фиксация самой пластины на PCB через термопрокладки, а также подошвы VGA-кулера с поверхностью кристалла.
Межреберное расстояние равно 4 мм, толщина ребер плавно увеличивается от верхней точки к основанию с 1 до 1.5 мм. По краям основания радиатора, толщина которого 2 мм, по всей длине сделано углубление в 1 мм для крепления винтов на клипсах. Последние прижимают и закрепляют на печатной плате теплоотводящую пластину.
В таблице ниже приведены технические характеристики данной пластины.
| Тип устройства | Радиатор (пластина) |
| Размеры (ДхШхВ), мм | 217 х 98 х 23 |
| Материал радиатора | Анодированный алюминий |
| Количество ребер, шт | 36 (9+7+20) |
| Толщина ребер радиатора, мм | 1-1.5 |
| Межреберное расстояние, мм | 4 |
| Масса (без монтажного комплекта), г | 305 |
Поскольку процесс установки проходил на видеокарте Radeon R9 290, отсутствующей в списке совместимых моделей, пришлось учитывать нюансы, которых нет в инструкции пользователя.
Начнем с того, что комплект термопрокладок был одолжен у Arctic Accelero Extreme IV, так как у тестируемой модели их недостаточно для полноценного использования теплосъемной пластины на Radeon R9 290. Для последующей установки кулера в монтажную пластину были вкручены шпильки. Во время примерки и разметки защитной пленки согласно инструкции (не задевая подошву с нанесенной MX-4) были накинуты шайбы ПВХ и уложены t-pad на внешней стороне печатной платы. Прокладки укладывались таким образом, чтобы они закрывали собой контакты и расположенную рядом с ними элементную базу (микросхемы памяти и транзисторы фаз цепи питания).
В случае с силовой зоной было решено перестраховаться, доложив дополнительный ряд из оставшихся термопрокладок (5 мм шириной).
Теперь приведу фотографии отпечатков, полученных после снятия пластины.
Как можно видеть, контакт был хороший, термопрокладки сегментированы.
После прикладывания защитной пленки, как в руководстве по установке, маркером делалась обводка по контуру уже уложенных термопрокладок. Затем с помощью линейки, канцелярского ножа и ножниц размеченная область вырезалась.
На внешней стороне печатной платы была размещена защитная пленка, предохраняя от соприкосновения с контактами элементной базы. А перед установкой теплосъемной пластины в районе контактов подложки GPU была положена вспененная квадратная прокладка.
Теперь после всех проведенных процедур приступим к монтажу. Для лучшей устойчивости на поверхности рабочего стола кожух был заранее снят.

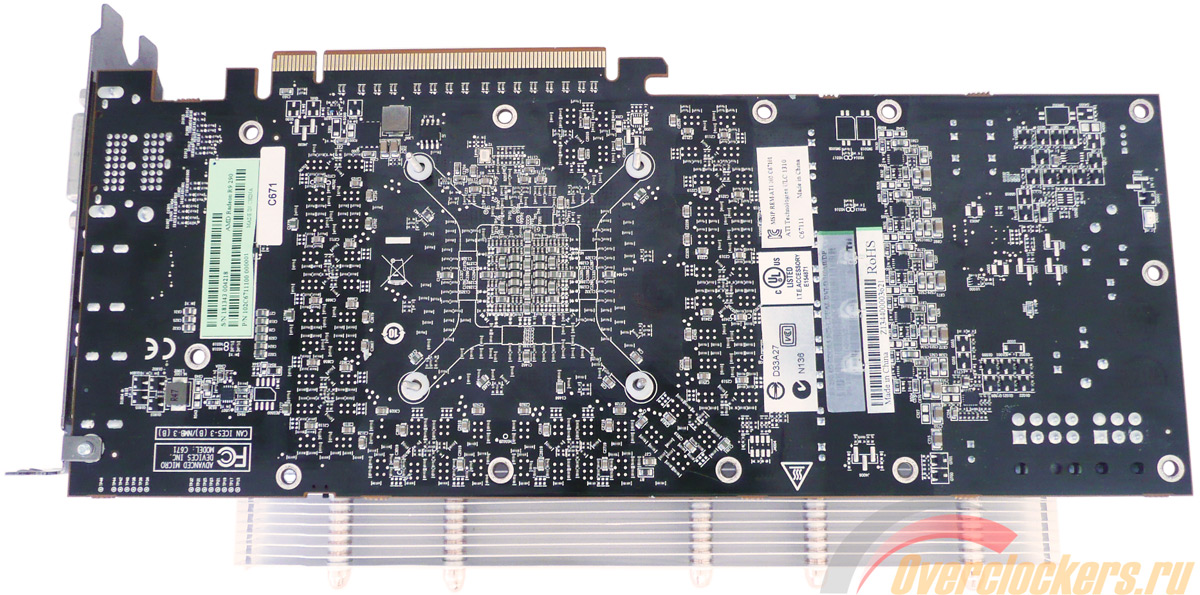

Устанавливаем печатную плату через монтажные отверстия и фиксируем контакт кристалла с поверхностью радиатора кулера. По своим местам уложены пленка, t-pad и квадратная прокладка, сверху накладывается пластина двойного назначения, исполняющая функции не только отвода тепла, но и «бэкплейта». Белые пластмассовые распорки (1.5 мм) накидываются на шпильки, играя роль опоры и ограничителей. В районе монтажных вырезов, между ребрами, накладываем четыре прямоугольные шайбы. И с равномерной затяжкой закручиваем четыре контргайки.

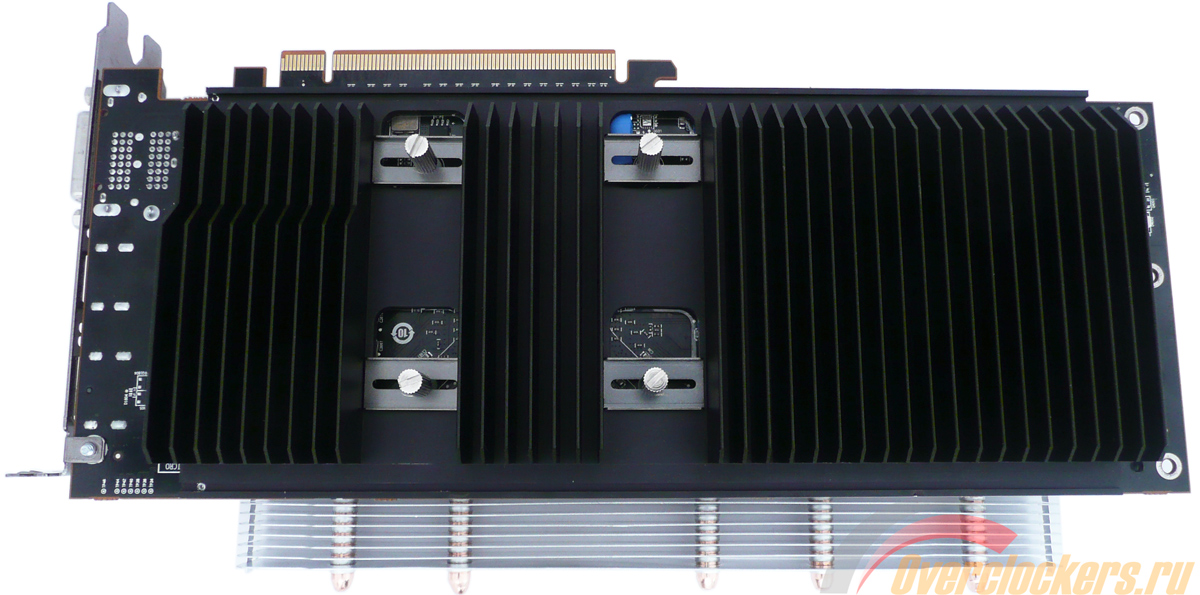

Осталось равномерно закрепить по всей длине массив с помощью шести клипс. После установки по краям зажимов вкручиваем винты между поверхностями, контролируя попадание в пазы, сделанные по краям в пластине. Затем все это дело фиксируем.
Собранную конструкцию желательно предварительно установить в PCI слот для примерки держателя видеокарт.

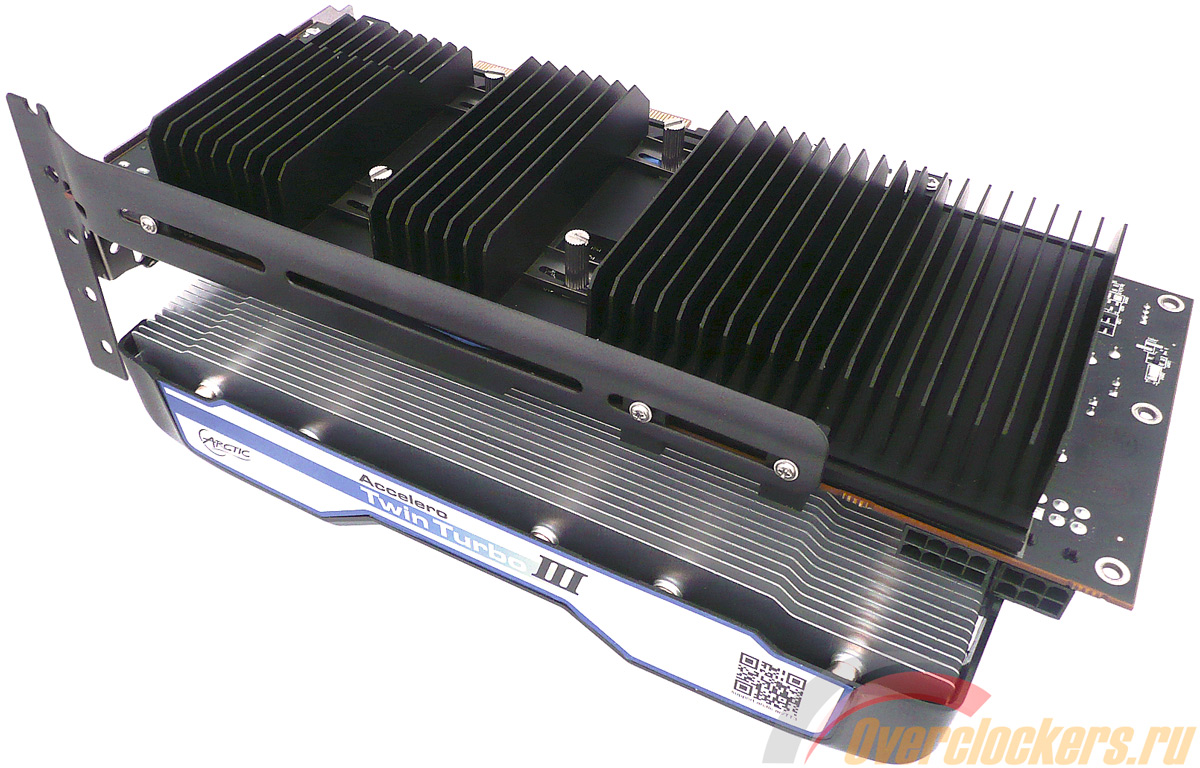

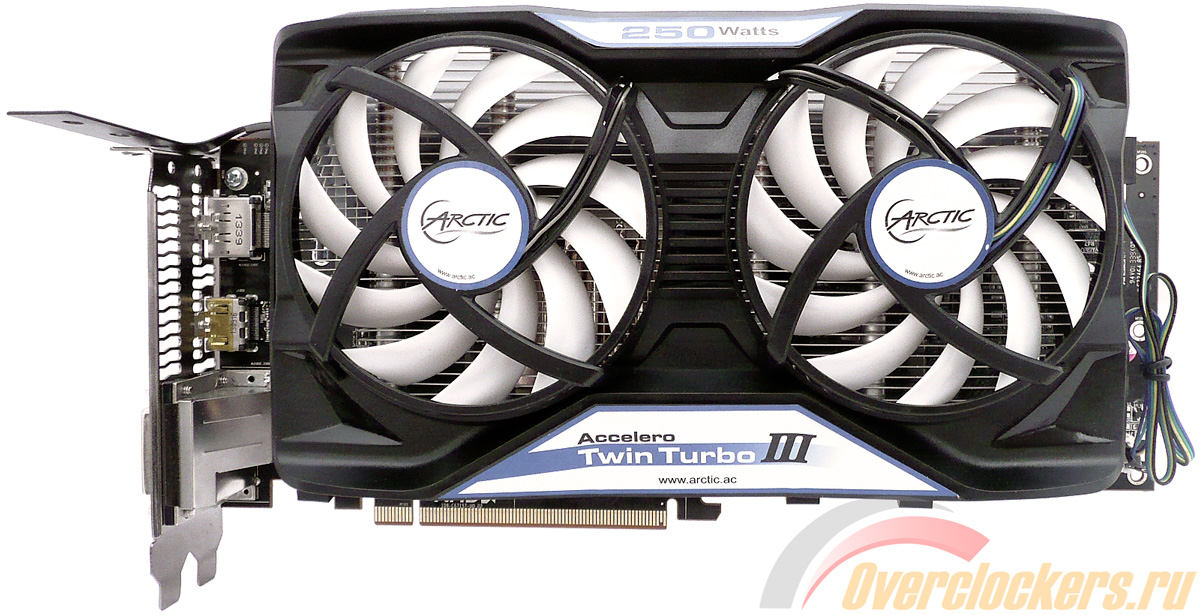

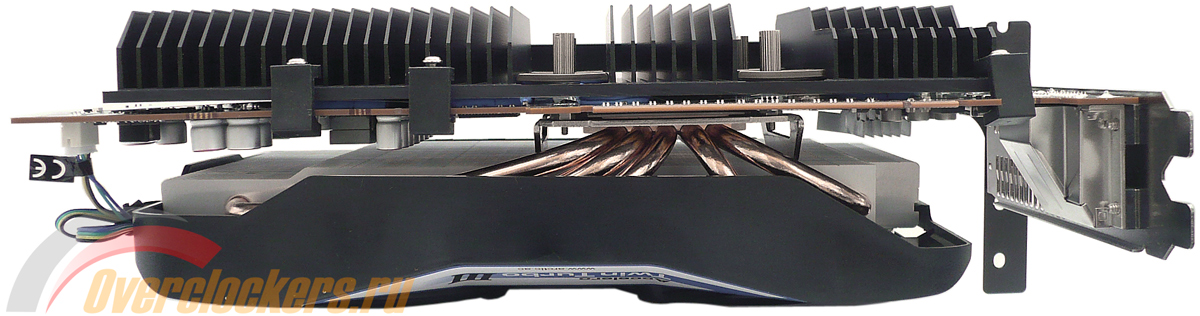

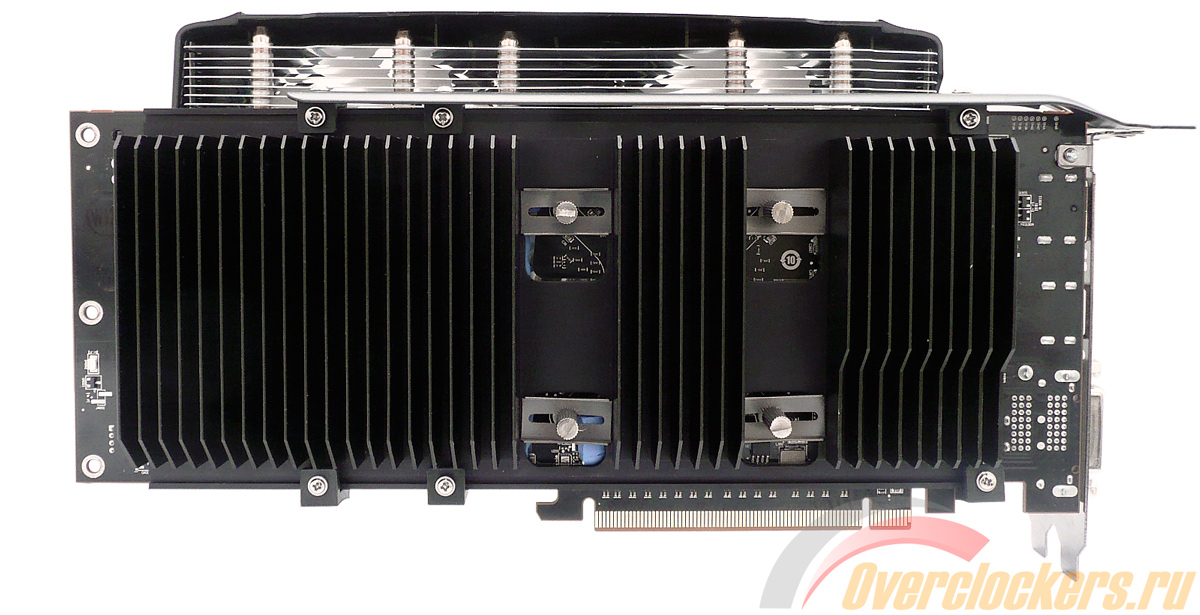

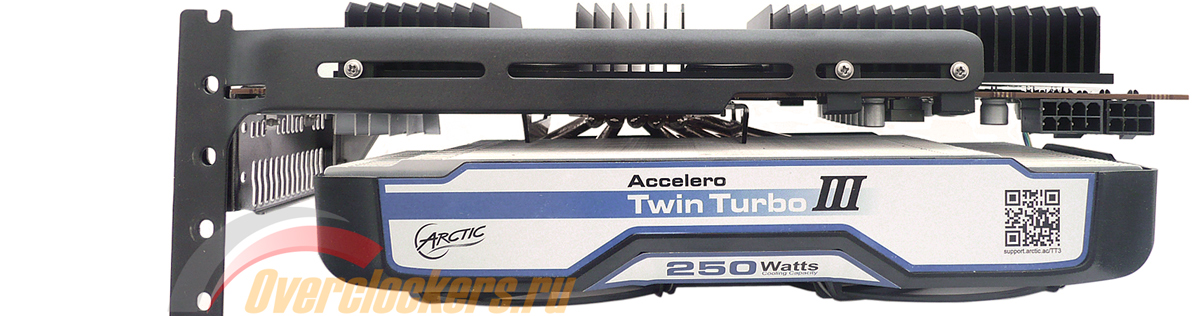

На снимках ниже представлена видеокарта с установленным на нее кулером Arctic Accelero Twin Turbo III в полной комплектации.
В пространстве:
Установка на тестовом стенде:
После размещения на стенде заметно, что вся конструкция занимает четыре слота расширения на материнской плате. Так что перед приобретением Twin Turbo III стоит проверить свою материнскую плату и систему охлаждения процессора на предмет совместимости, поскольку есть некоторая вероятность того, что установка окажется невозможной. В частности, в том случае, если видеокарта стоит в первом разъеме PCI-e, теплоотводящая пластина может упираться в разъемы системной платы, либо в установленный кулер ЦП.
На второй фотографии еле заметно расстояние в 0.5 мм между Thermalright Archon и теплосъемной пластиной VGA-кулера Twin Turbo III.
Еще одно обстоятельство, на которое стоит обратить внимание – демонтаж. Не так просто подобраться к защелке на слоте PCI, удерживающей плату. Схожая проблема и у восьмипинового коннектора питания – он упирается в пластины радиатора. Без применения отвертки здесь не обойтись.
Поскольку все «подводные камни» выявлены, перед результатами тестирования приведу характеристики героя обзора и его оппонента – Ice Hammer IH-900 B.

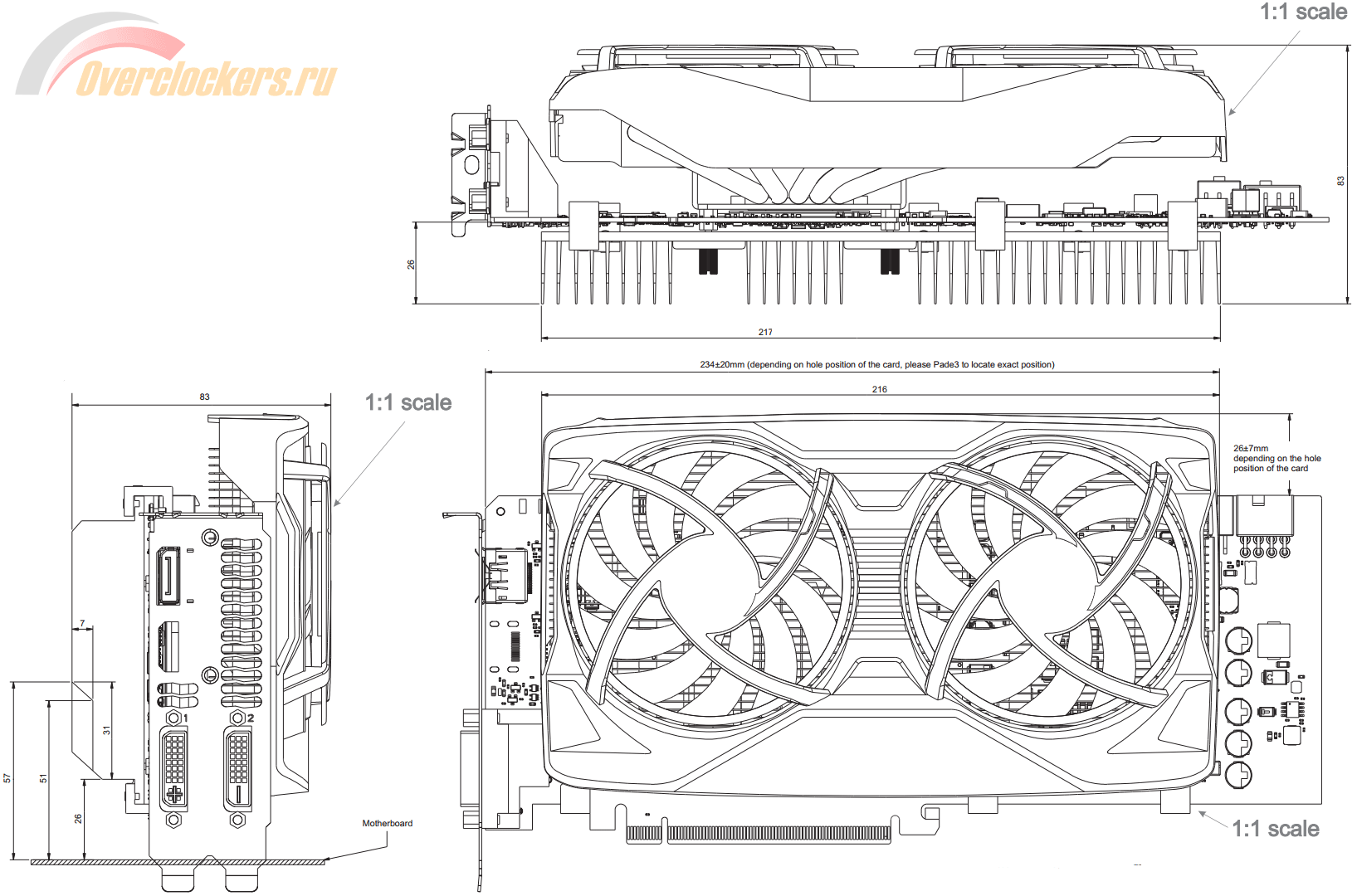

Спецификации Arctic Accelero Twin Turbo III.
Характеристики Arctic Accelero Twin Turbo III в сравнении с Ice Hammer IH-900 B.
| Параметр | Ice Hammer IH-900 B |
Arctic Accelero Twin Turbo III |
| Размеры кулера (ДхШхВ), мм (без вентилятора(ов)) | 141 х 127 х 42 | 210 х 112 х 31 |
| C вентилятором(ами) | 141 х 127 х 67.5 | 216/218* х 122 х 53/89* |
| Количество тепловых трубок | 6 никелированных медных трубок |
5 медных трубок |
| Диаметр трубок, мм | 6 | 6 |
| Материал пластин | Алюминий | Алюминий |
| Количество пластин | 58 | 35 |
| Толщина пластин радиатора, мм | 0.3 | 0.4 |
| Межреберное расстояние, мм | 1.9 | 2 |
| Количество/типоразмер вентиляторов, мм | 1 x 120 x 120 x 25 (с подсветкой) | 2 x 92 x 92 x 12 |
| Скорость вращения вентилятора(ов) | 800 – 2000 RPM (PWM) | 900-2000 RPM (PWM) |
| Масса кулера (без вентиляторов), г | 383 | 360 |
| Полная масса кулера, г | 493 | 479/827* |
| Количество перекрываемых слотов PCI-(E), без/с вентилятором | 2/3 | 2/3/4* |
Совместимость с видеокартами** |
AMD Radeon HD 5830/ 5850/ 5870/ 6790/ 6850/ 6870/ 6950/ 6970 NVIDIA GeForce GTX 460/ 465/ 470/ 550 Ti/ 560 Ti/ 570/ 580 |
AMD Radeon R9 270(X), R7 265, R7 260(X), R7 250(X), R7 240, 8870, HD 7870, 7790, 7850, 7770, 6970, 6950, 6870, 6850, 6790, 6770, 5870, 5850, 5830, 5770, 4890, 4870, 4850 NVIDIA GeForce GTX GTX 770, 760, 750 Ti, 750, GTX 680, 670, 660 Ti, 660, 650 Ti, 650 Ti boost, 650, 640, 580, 570, 560 Ti, 560 SE, 560, 550 Ti, 480, 470, 465, 460 SE, 460, GTS 450, 250 |
| Рекомендованная стоимость, $ | 33 | 79.95 |
| В торговой рознице (г. Москва), рублей | ~1250 | ~2500 |
Заметно, что по части заявленной совместимости IH-900 B проигрывает продукту Arctic, но это не означает, что первый несовместим с новыми линейками видеокарт.
Для тестирования был собран стенд со следующей конфигурацией:
Применялось следующее программное обеспечение:
Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1) со всеми обновлениями на данный момент. Процессор был разогнан по шине 240 МГц с множителем 19, его частота в итоге составила 4560 МГц.
На скриншоте значение завышено из-за особенностей материнской платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме.
В BIOS (3029 за 10/09/2012) стендовой платы во вкладке «Extreme Tweaker» в настройках устанавливались следующие параметры:
Все остальные настройки по умолчанию (Auto).
Драйвер видеокарты:
Тестирование и замеры проводились на открытом стенде при температуре окружающей среды 24-26 градусов по Цельсию. Показания окружающей среды снимались при помощи термопары, подключенной к реобасу и выведенной отдельно за пределы тестового стенда.
Необходимо отметить, что на видеокарте Sapphire Radeon R9 290 во время тестирования использовался оригинальный BIOS (переключатель в положении «2»).
За сканирование модулей напряжения отвечает контроллер (ШИМ) CHIL, через него температуры с силовых элементов отражаются во вкладке «Sensor» GPU-Z 0.7.7 (строки «VRM Temperature 1» и «VRM Temperature 2»).
Все это дублировалось при помощи HWiNFO64:
Стоит отметить, что мониторинг GPU-Z 0.7.7 во вкладке «Sensor» («Fan Speed (%)» и «Fan Speed (RPM)») отсутствует для видеокарт AMD Radeon R9 200 серии. В связи с этим обороты снимались с помощью HWiNFO64.
В разделе «Звуковое давление» строчки «дневное время суток» и «ночное время суток» отражают уровень шума в одном и том же помещении днем и ночью. «System» – работа тестового стенда, без видеокарты и альтернативных систем охлаждения, c застопориванием вентилятора в блоке питания. При тестировании уровень шума измерялся MASTECH MS-6700 (погрешность измерений +/- 1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников), с расстояния:
Используемые вентиляторы подключались следующим образом: 120 мм на IH-900 B – только к реобасу; на Twin Turbo III пара 92 мм – как к коннектору видеоадаптера, так и через переходник к многофункциональному контроллеру Zalman ZM-MFC3. С помощью последнего фиксировалось общее потребление мощности всей системы (без монитора) и выставлялись следующие режимы работы:
С помощью MSI Afterburner 3.0.0 beta19 выставлялось процентное соотношение, как в случае с эталонной системой охлаждения: 20% (auto), 50%, 75%, 100%.
Благодаря используемым вентиляторам с 0.15 А (сила тока) вместо 0.12 А, возможен их контроль и регулировка напрямую через видеокарту, что не представлялось возможным в случае с тремя установленными на Extreme III.
Теперь, ориентируясь на полученные данные, есть возможность настроить шкалу режима работы вентиляторов.
Для получения результатов в экспериментах графический процессор и силовые элементы видеокарты прогревались Furmark в течение пяти минут, только на штатных частотах модели с нажатием «Burn-in-test».
Итак, на тестовом стенде две системы охлаждения для видеокарт – Twin Turbo III c комплектной теплосъемной пластиной и Ice Hammer IH-900 B с установленным на цепь питания самодельным радиатором.
Необходимо пояснить одно сокращение: VRM-R3 – бывший радиатор Thermalright VRM-R3, модифицированный для AMD Radeon R9 290.
Наглядно видно, что в плане отвода тепла с графического процессора «Холодный молот» обходит Twin Turbo III. Определенный интерес представляет схватка в сегменте охлаждения цепи питания GPU, где установленная массивная пластина выигрывает у незамысловатого радиатора.
В случае с подсистемой питания GDDR5 возникла непонятная ситуация. По логике вещей, с использованием одинакового установленного «T»-образного радиатора вкупе с теплосъемной пластиной на внешней стороне печатной платы температуры должны быть ниже с Twin Turbo III. Но IH-900 B оказался эффективнее.
Теперь поэкспериментируем. Применим Twin Turbo III в тандеме как с комплектной пластиной и самодельным радиатором, который использовался с Ice Hammer, так и без нее.
VRM-R3+TTRad – модифицированный с установленной в него тепловой трубкой с радиатором Thermaltake V1R.
С помощью модификации Thermalright VRM-R3 и установкой в него тепловой трубки с радиатором Thermaltake V1R при использовании Twin Turbo III удалось уменьшить температуру на пару градусов. Даже при уравнении условий (проще говоря, при оснащении двух противоборствующих сторон одной и той же самоделкой) изделию Arctic не удалось приблизиться к сопернику по части охлаждения силовой цепи R9 290. Ситуация изменилась, когда на время вернули извлеченное «оружие». И то, лишь на зоне цепи охлаждения GPU удалось отбить с небольшим преимуществом от 2 до 5 градусов (Temperature 1), в зависимости от выставляемого на VGA-кулерах количества оборотов.
Итак, первоначальный вывод прост: теплоотводящая пластина неспособна в одиночку раскрыть свой потенциал. А использование совместно с ней незамысловатых радиаторов (которыми комплектовались все ранее выпущенные системы охлаждения швейцарской компании), закрепленных с помощью термоклея на транзисторах фаз силовой цепи, заметно повышает эффективность теплоотвода.
Ниже приведена итоговая таблица со всеми измерениями, зафиксированными во время тестирования.
Замеры проводились во время работы вентиляторов, установленных на системах охлаждения.
Что касается уровня шума, то здесь ситуация складывается в пользу героя обзора. Особенно это заметно при увеличении количества оборотов, когда пара вентиляторов выигрывает у одной «стодвадцатки».
Можно порадоваться и огорчиться одновременно. С одной стороны, инженеры Arctic наконец-то обратили внимание на проблему охлаждения силовой части видеокарт и решили ее, включив в комплект массивную пластину с ребрами, выполняющую функции теплорассеивающего «бэкплейта». С другой стороны, не обошлось без ложки дегтя в бочке с медом. Разработчики не стали утруждаться и снабжать радиаторами непосредственно сам источник тепловыделения на внутренней стороне печатной платы.
Да, включение в комплект поставки дополнительных радиаторов прямо сказалось бы на цене и так недешевого устройства. Возможно, производитель оставил выбор за пользователями, предоставив им возможность докупить при необходимости нужные компоненты самостоятельно.
К сожалению, разгон в случае с видеокартами топ-класса отменяется. Впрочем, кулер Twin Turbo III и позиционируется в качестве системы охлаждения для ускорителей среднего ценового сегмента, гарантируя отвод от элементов до 250 Вт выделяемого тепла.
Плюсы Arctic Accelero Twin Turbo III:
Минусы кулера:
Но, как и всегда, выбор за вами, уважаемый читатель!
