Тест и обзор процессорного кулера be quiet! DARK ROCK Advanced C1

Оглавление

• Вступление
• Сравнительная таблица
• Упаковка и комплектация
• Конструкция радиатора и вентилятор
• Установка и совместимость
• Тестовый стенд и методика
• Результаты тестирования
• Заключение

Вступление

Поскольку рынок компьютерных комплектующих сейчас перенасыщен, то пользователи, выбирающие систему охлаждения, испытывают определенные затруднения. При этом у каждого потребителя свои критерии выбора, начиная с удобства установки и размеров, качества исполнения и внешнего вида, и заканчивая эффективностью, уровнем шума и совместимостью с остальными компонентами системного блока.

Приходится либо брать проверенные временем кулеры, либо приобретать что-то из новинок, доверяя заявленным производителем спецификациям или обзорам «железных» порталов. И зачастую главной причиной выбора становится не возможность той или иной модели справиться с поставленной задачей, а ее доступность.

К классу малодоступных решений относится и герой обзора – односекционный кулер be quiet! DARK ROCK Advanced C1, который выделяется на фоне конкурирующих решений не только своим видом, но и заявленной тишиной в работе.

Сама компания be quiet! родом из Германии, выпускают они блоки питания и системы охлаждения, но не просто абы какие, а сверхтихие. Несмотря на то, что, по словам производителя, они являются лидерами родного рынка с 2007 года, в отечественной рознице их продукты практически не представлены. Естественно, у неискушенного пользователя это вызывает соответствующие вопросы: «Что это за компания? Почему ее модели настолько дорогие?»

Но, как можно узнать из информации, приведенной на сайте компании, «be quiet! – премиум-бренд, выпускающий блоки питания и системы охлаждения для вашего настольного персонального компьютера». В том же разделе можно найти и такое описание: «Продукция be quiet! соответствует своему имени: более десяти лет исследовательских работ в направлении снижения уровня шума и достижения абсолютной тишины сделали продукцию be quiet!, возможно, самой тихой на рынке.

Использование уникальных вентиляторов в продукции be quiet! оказывает большое влияние на снижение уровня шума. Почти во всем ассортименте своей продукции мы применяем специальную разработку – вентиляторы SilentWings. Они оснащены впечатляющим набором технологий для снижения шума. Именно этот комплекс позволяет обеспечить практически бесшумную работу – наша продукция обладает отличной эффективностью охлаждения и невероятно тихим рабочим режимом».

Но слова это всегда лишь слова, а в жизни бывает и так, что за словами «премиум» и «отличная эффективность» скрывается посредственное качество, проверить же так это или нет, можно лишь проведя соответствующие тесты.

Итак, начнем обзор be quiet! DARK ROCK Advanced C1 со сравнения характеристик немецкого кулера и его оппонентов.

Сравнительная таблица

Забегая вперед, скажу, что в ходе тестирования прямым конкурентом героя обзора из представленных в таблице кулеров будет Thermalright Macho HR-02 rev.A. А для сравнения была добавлена пара известных в кругах энтузиастов моделей.

«Односекционник» be quiet! отличается внушительной для своих габаритов массой – 840 г, что на 90 г больше, чем у нынешнего лидера в классе систем охлаждения Thermalright Silver Arrow IB-E Extreme. А если сравнить DARK ROCK Advanced C1 с Thermalright Macho HR-02 rev.A, выяснится, что эта разница достигает уже 120 г.

Упаковка и комплектация

Кулер be quiet! DARK ROCK Advanced C1 поставляется в черной и неброской коробке, габариты которой составляют 530 x 480 x 380 мм (Д x Ш x Г).

На черном фоне приводится чертеж модели и краткая информация о ее характеристиках, кроме того, на лицевой стороне упаковки присутствует наклейка, уведомляющая о том, что радиатор может рассеивать до 180 Вт тепла при использовании с процессорами Intel и AMD.

Нельзя не отметить высокую информативность коробки кулера. Это определенно является плюсом, чем-то напоминая решения Noctua, но гораздо привлекательнее.

На фотографии выше представлено изображение системы охлаждения в профиль с выделенным ярко-белым креплением вентилятора SilentWings PWM 120 мм.

Нашлось место и спецификациям устройства на пяти языках, русский, к сожалению, отсутствует.

Что ж, пора извлечь героя обзора из коробки и ознакомиться с его комплектом поставки.

Сам радиатор надежно защищен от повреждений, вентилятор сразу прикреплен к радиатору, вся остальная комплектация скрывается в маленькой картонной коробке.

Ее содержимое не впечатляет: инструкция, рамка для крепления радиатора к материнской плате, набор крепежей для процессорных разъемов Intel и AMD, четыре винтика, пять резиновых прокладок, термопаста и скобы для установки дополнительного вентилятора. Мягко говоря, очень скромно для продукции премиум-класса.

Конструкция радиатора и вентилятор

Перед нами односекционный радиатор с очень тихой (по словам производителя) моделью вентилятора, о которой речь пойдет позже.

Верхнюю часть теплорассеивателя закрывает черная пластина, закрепленная тремя винтами, с серебристой надписью «be quiet!». Особого практического смысла в таком решении немного, это больше имиджевая составляющая продукта.

Установленный 120 мм вентилятор полностью закрывает сорок четыре пластины радиатора. Через основание последнего проходят шесть тепловых трубок, расположенных в два ряда в шахматном порядке.

Ширина радиатора с вертушкой составляет 122 мм, внешне никаких явных отличий от обычной односекционной «башни» не видно, за исключением оттенка покрытия. Если вас привлекают красивые черные радиаторы, то в качестве варианта можно рассмотреть Thermalright HR-02 Macho Black.

Если внимательно приглядеться, можно увидеть, что тепловые трубки разбиты на три пары, расстояние между которыми составляет ~1.2-2 мм.

Несмотря на всю мою аккуратность, одно из четырех антивибрационных креплений оторвалось без особых усилий, что немного омрачило впечатление о кулере.

Да уж, «немец» получился нежным, тем не менее, вентилятор надежно крепится на трех креплениях, просто опираясь на резинку отсутствующего четвертого.

Радиатор без вентилятора

Примененная конструкция проста: односекционная «башня» состоит из сорока четырех ребер шириной 95 мм, которые находятся на расстоянии 2 мм друг от друга.

Поскольку ширина радиатора всего 120 мм, никаких проблем с перекрытием слота PCI-E 16x не возникнет, что является важным плюсом. Так, выступающий в качестве конкурента Thermalright Macho HR-02 этим похвастаться не может.

А вот с памятью все сложнее. До 120 мм вентилятора, который будет закрывать собой первые два слота памяти, остается всего 40 мм, как следствие, модули памяти с высокими радиаторами установить будет проблематично. В этом случае вперед выходит уже Thermalright Macho HR-02.

Одна из сторон радиатора отличается углублением и зубчатым профилем, примечательно, что на нее невозможно установить второй вентилятор, который крепится на скобы.

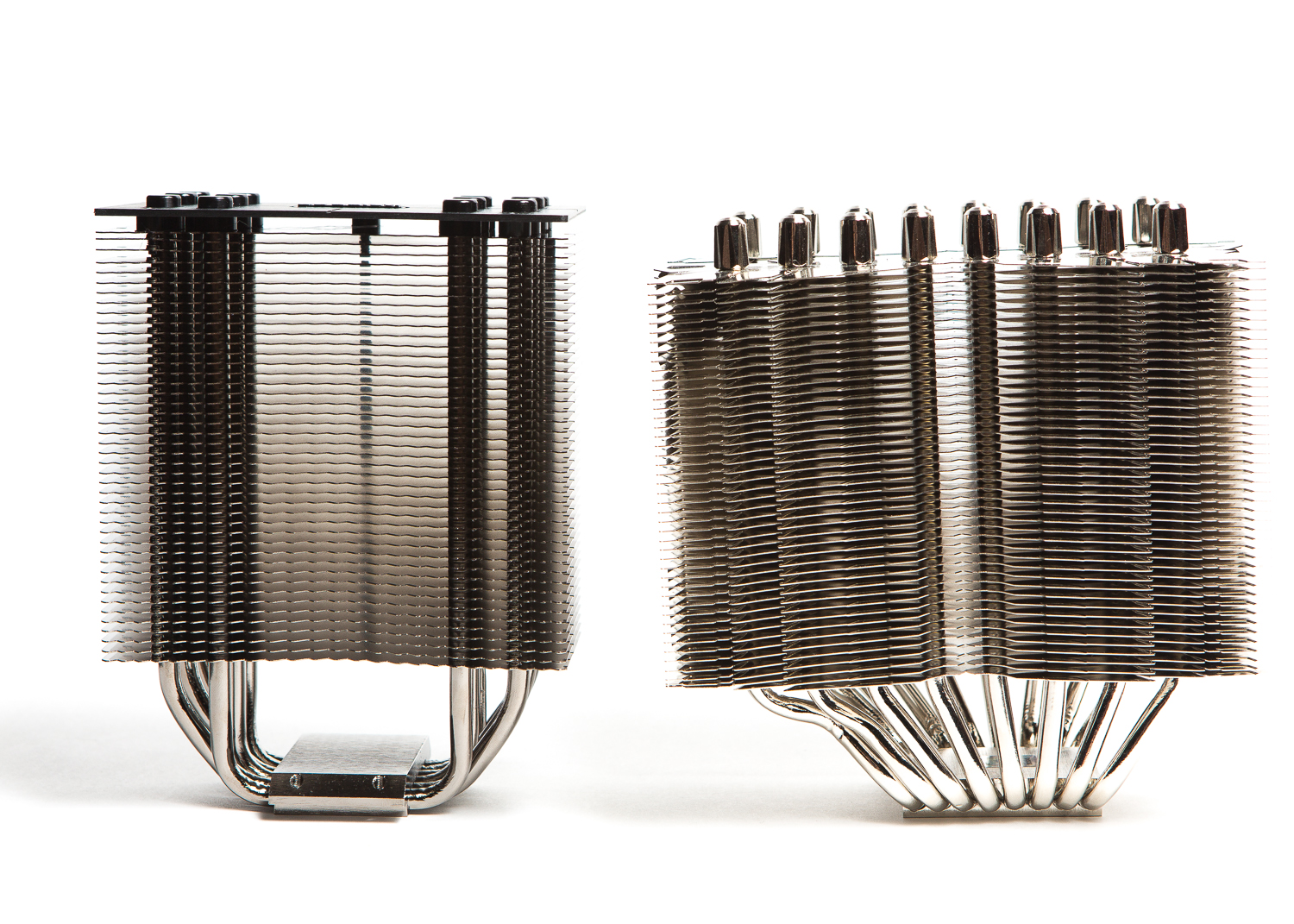

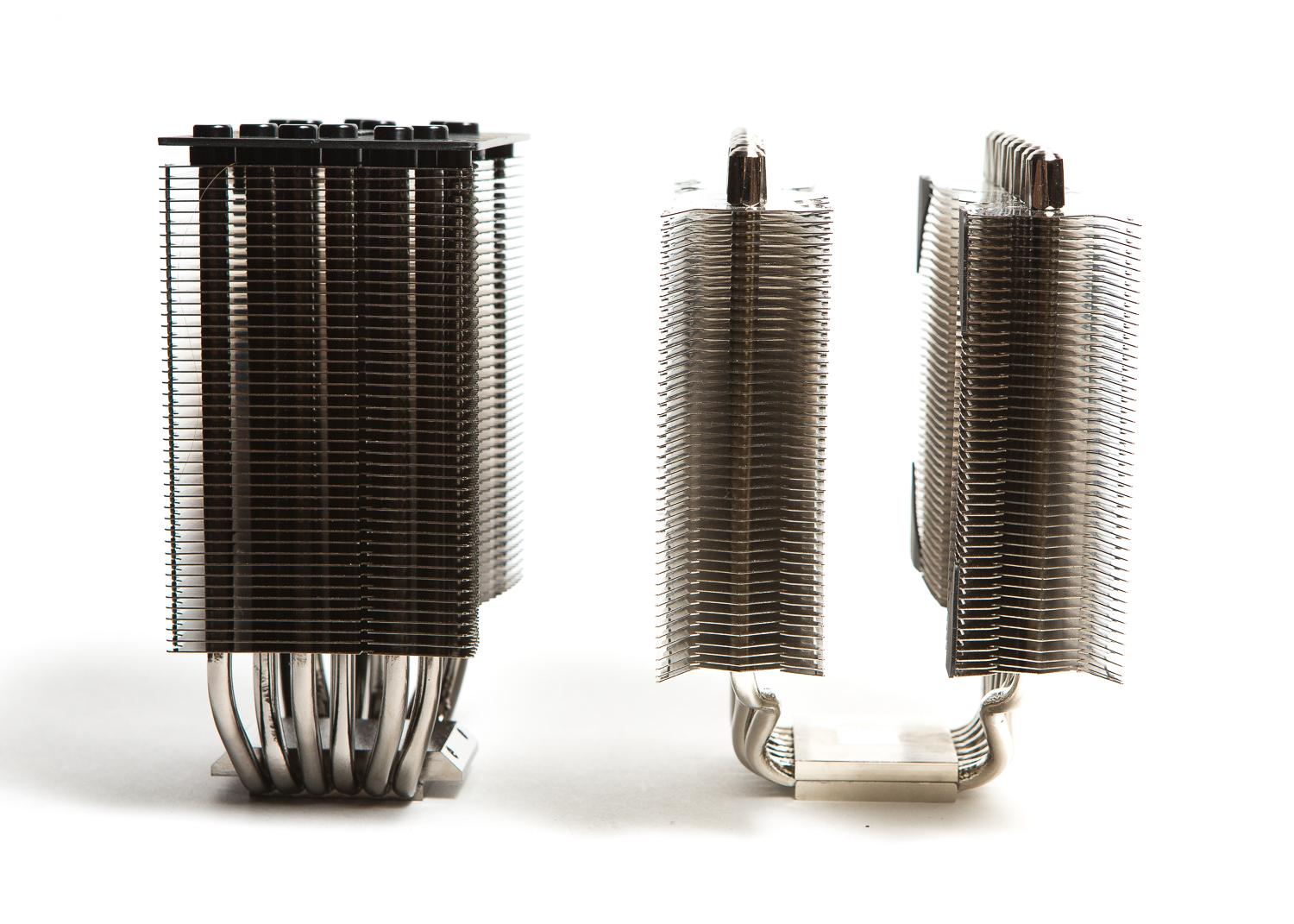

DARK ROCK Advanced C1 и Silver Arrow IB-E

Теперь проведем визуальное сравнение героя обзора с одним из именитых суперкулеров.

Отчетливо видно, что «немец» на несколько миллиметров выше, межреберное расстояние больше, но при этом он значительно уже, хотя оба радиатора не мешают установке видеокарты.

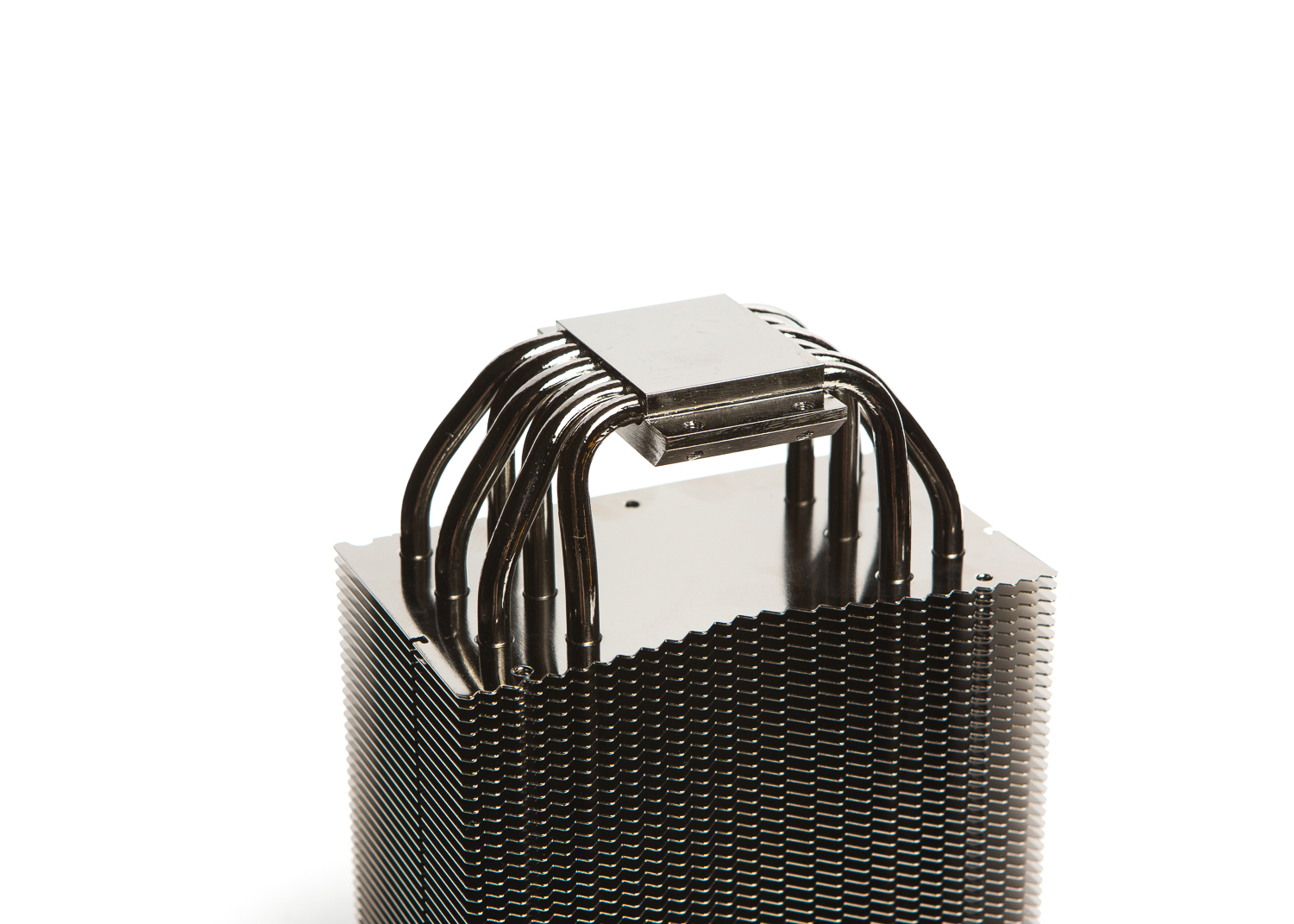

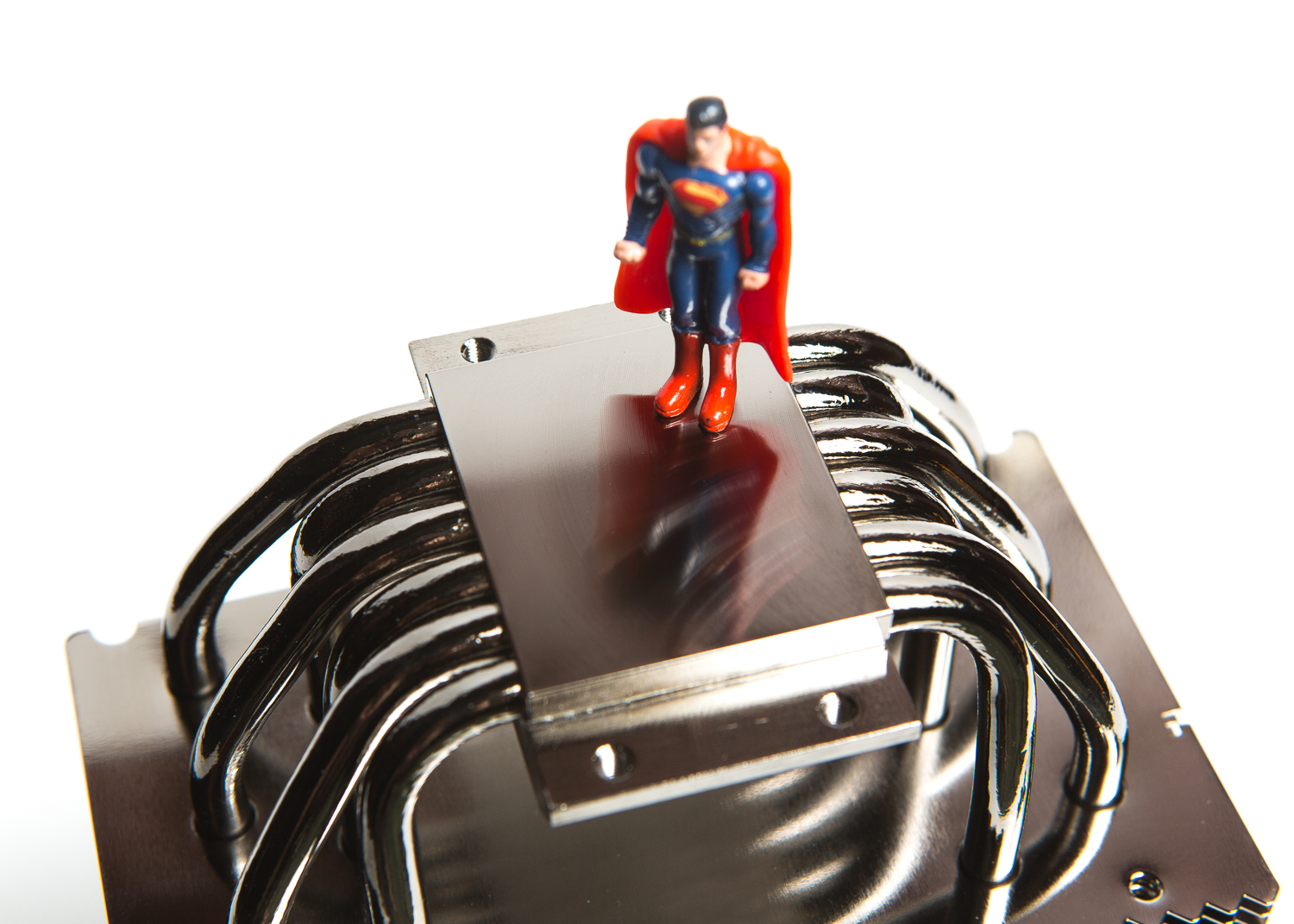

Основание радиатора

До блеска оснований кулеров Thermalright далеко, основание такое же мутное, как у Noctua, но у модели be quiet! отчетливо видны следы фрезы, что является минусом для продукта, заявленного в премиум-сегмент.

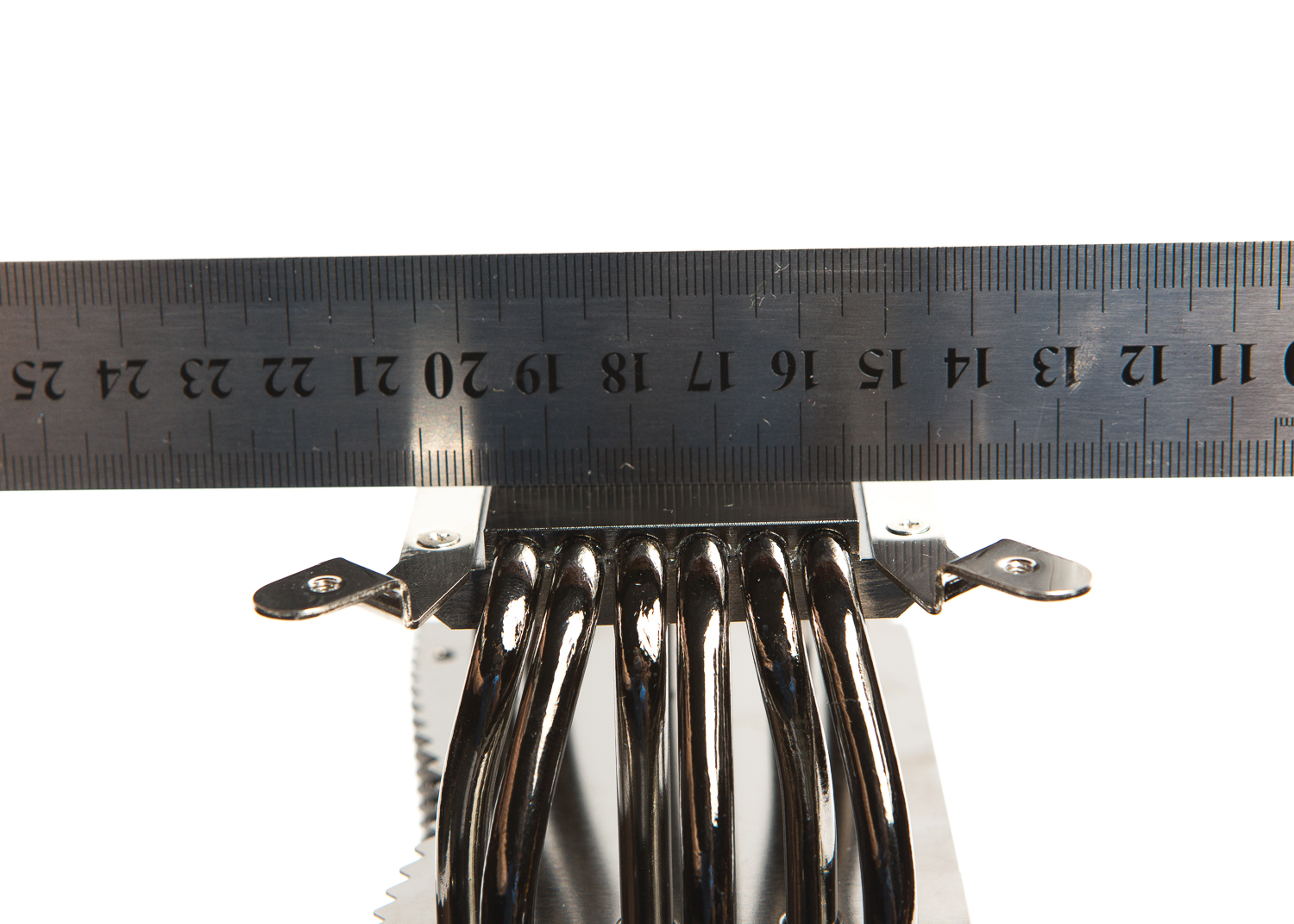

Тест с линейкой показывает, что неровностей нет, основание идеальное.

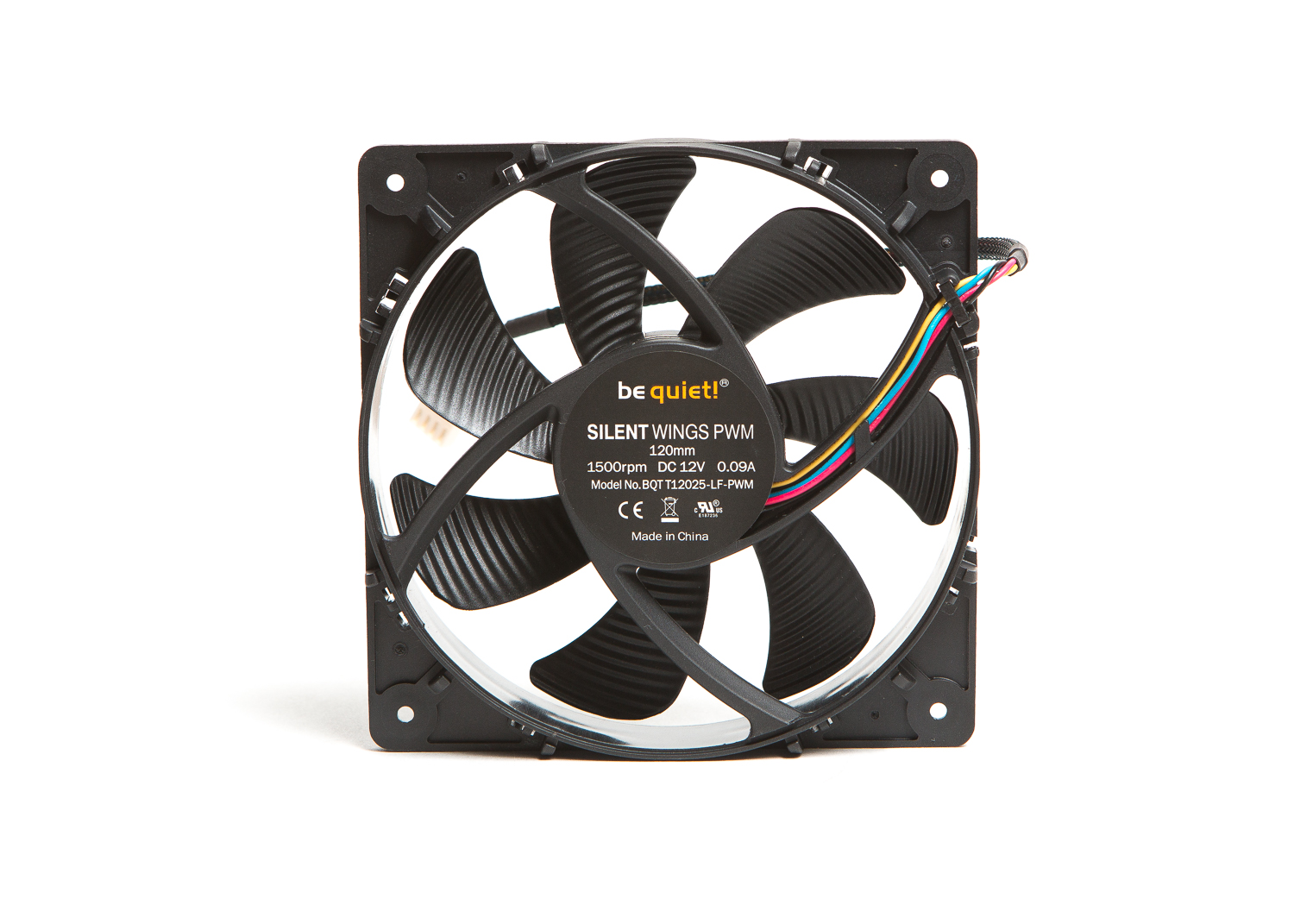

Вентилятор

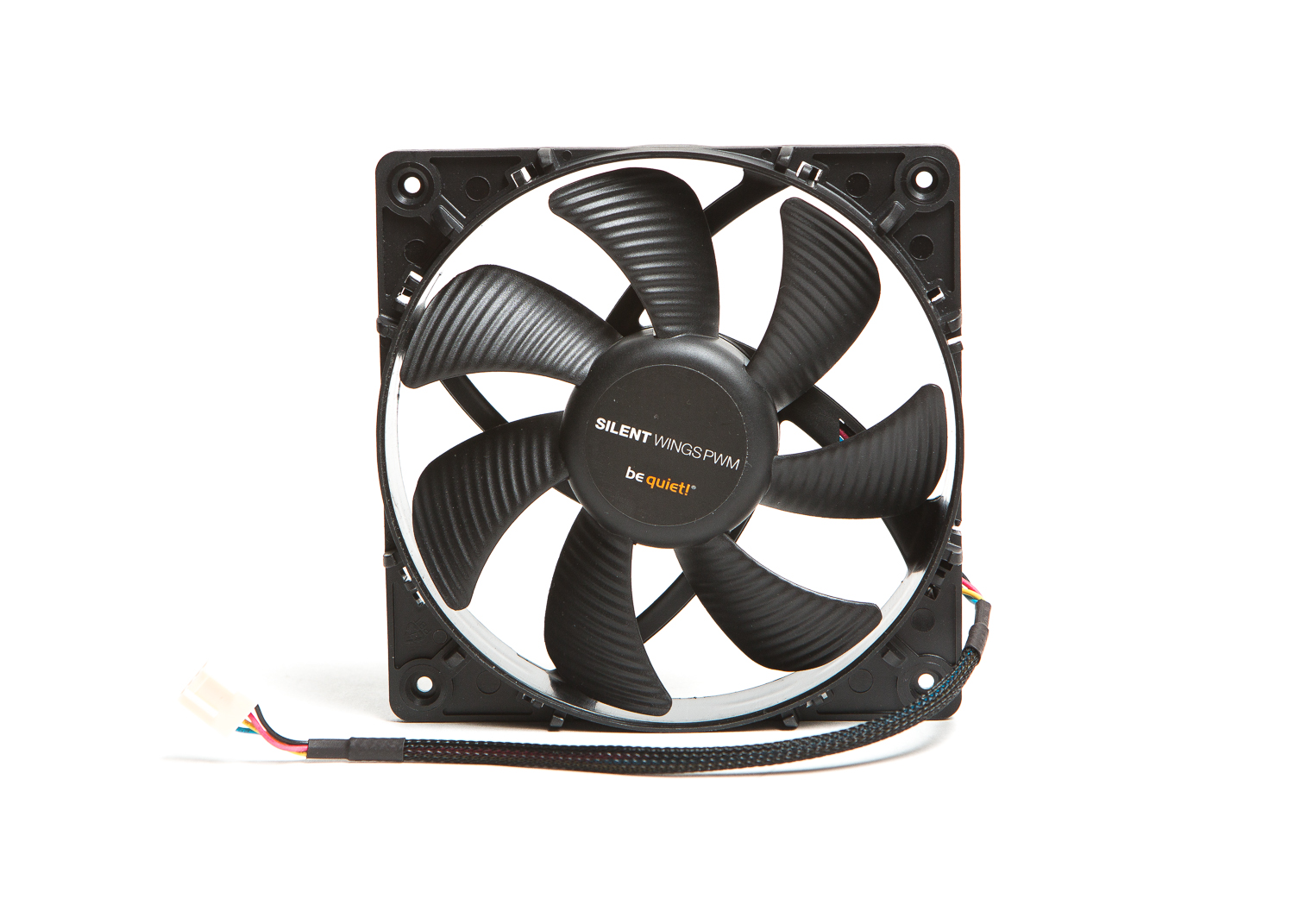

Пожалуй, самым большим и приятным сюрпризом при рассмотрении системы охлаждения DARK ROCK Advanced C1 стал SilentWings PWM 120. Можно отметить, что известным австрийским моделям далеко до немецких, учитывая, что ценники и комплекты поставки у них равнозначны.

Вся серия SilentWings получила рельефную крыльчатку, подобная, но немного другой формы есть у новых Scythe GlideStream. В последнем случае подшипник не такой тихий, да и ресурс у моделей Scythe в десять раз меньше.

Таблица характеристик SilentWings PWM 120:

Впечатляет значение «300 000 часов», по современным меркам развития компьютерной индустрии такое время можно назвать вечным. Не менее интересны и шумовые характеристики, и заявленная производительность.

На обратной стороне присутствует наклейка с информацией и характеристиками модели.

Омрачает тот факт, что при желании заменить ее другой, штатный SilentWings будет проблематично установить в любое другое место в корпусе, поскольку вентилятор отличается специфическим креплением. Правда, его можно приделать стяжками, было бы желание. А для установки дополнительной вертушки в комплекте предусмотрены специальные скобы, позволяющие установить модели 120 мм.

В данном обзоре be quiet! DARK ROCK Advanced C1 (помимо тестов со штатным) будет протестирован с двумя сторонними вентиляторами, первым из которых выступает Noctua NF-P14, а вторым – Thermalright TY-143. С одной стороны, это позволит сравнить немецкий радиатор в категории «Самый тихий», с другой – этот тест сложно считать боем на равных, поскольку 120 мм на равных оборотах проиграет 140 мм.

Как уже упоминалось, родной вентилятор SilentWings закрывает два слота памяти, оставляя всего 40 мм. Модули памяти с высокими радиаторами установить будет проблематично.

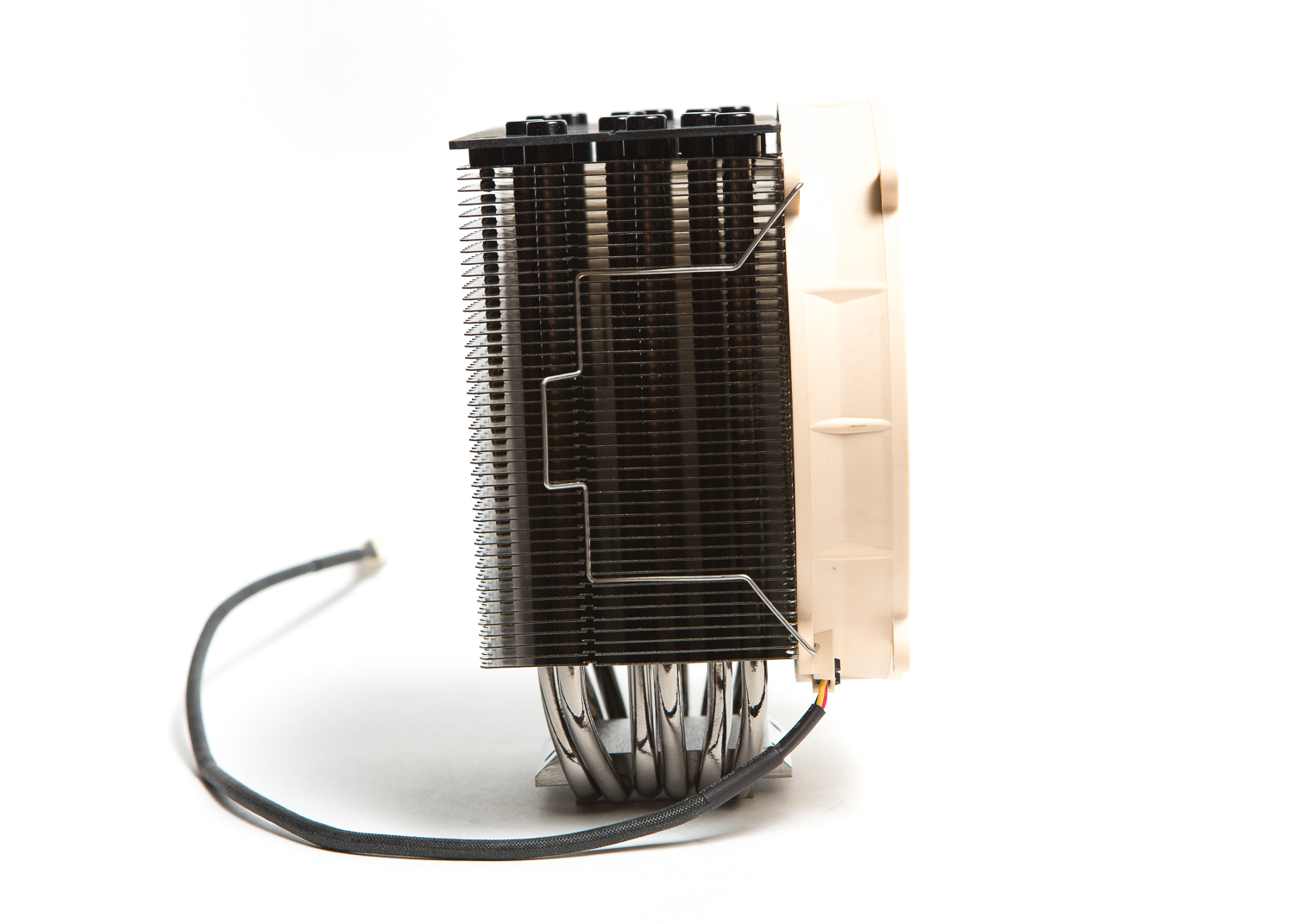

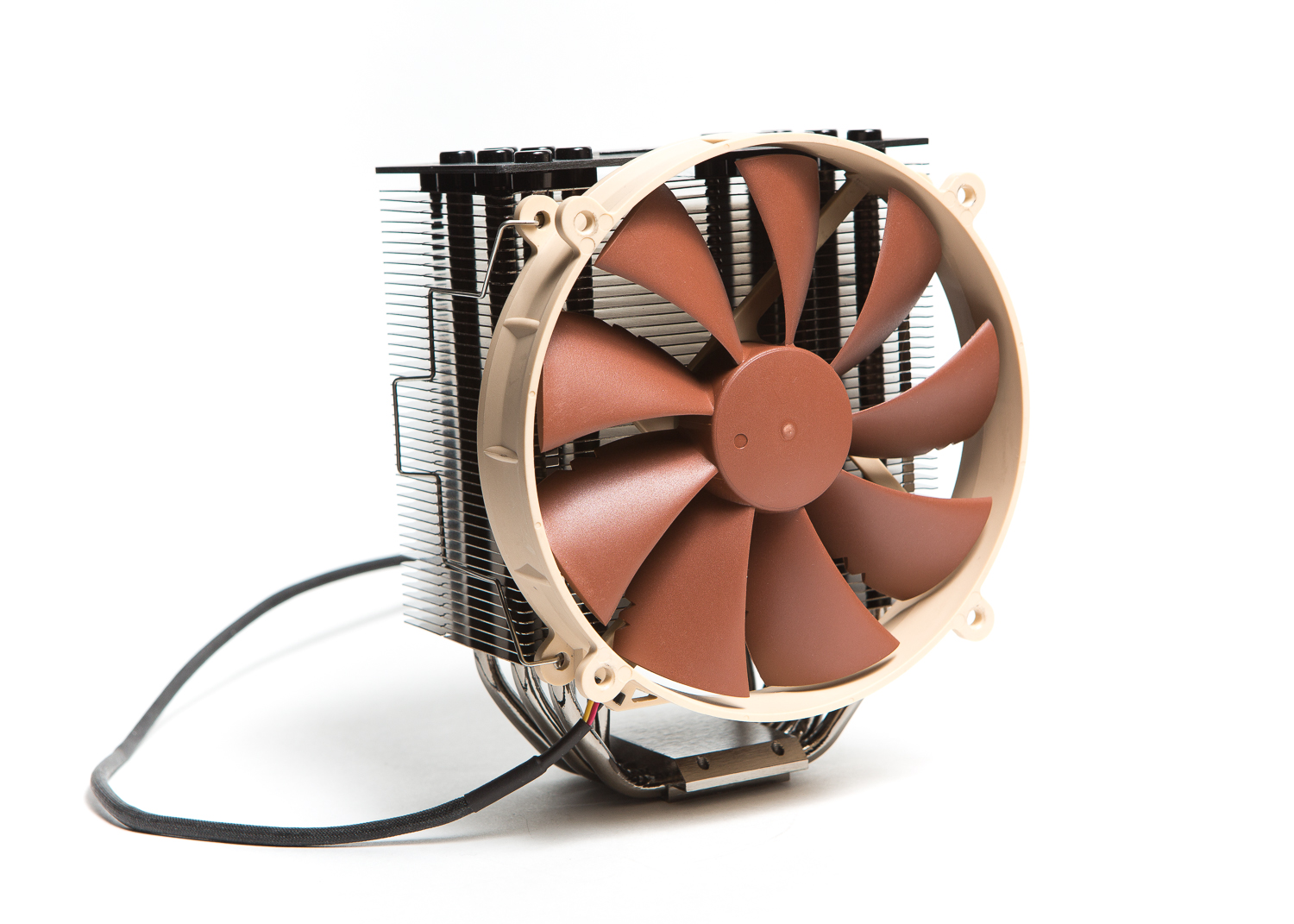

Модель Noctua NF-P14 устанавливается легко, но в этом случае остается всего 23 мм. При установке в зеркальном отражении этой проблемы уже нет, но возникает другая – возможная несовместимость с некоторыми материнскими платами с высокими радиаторами VRM.

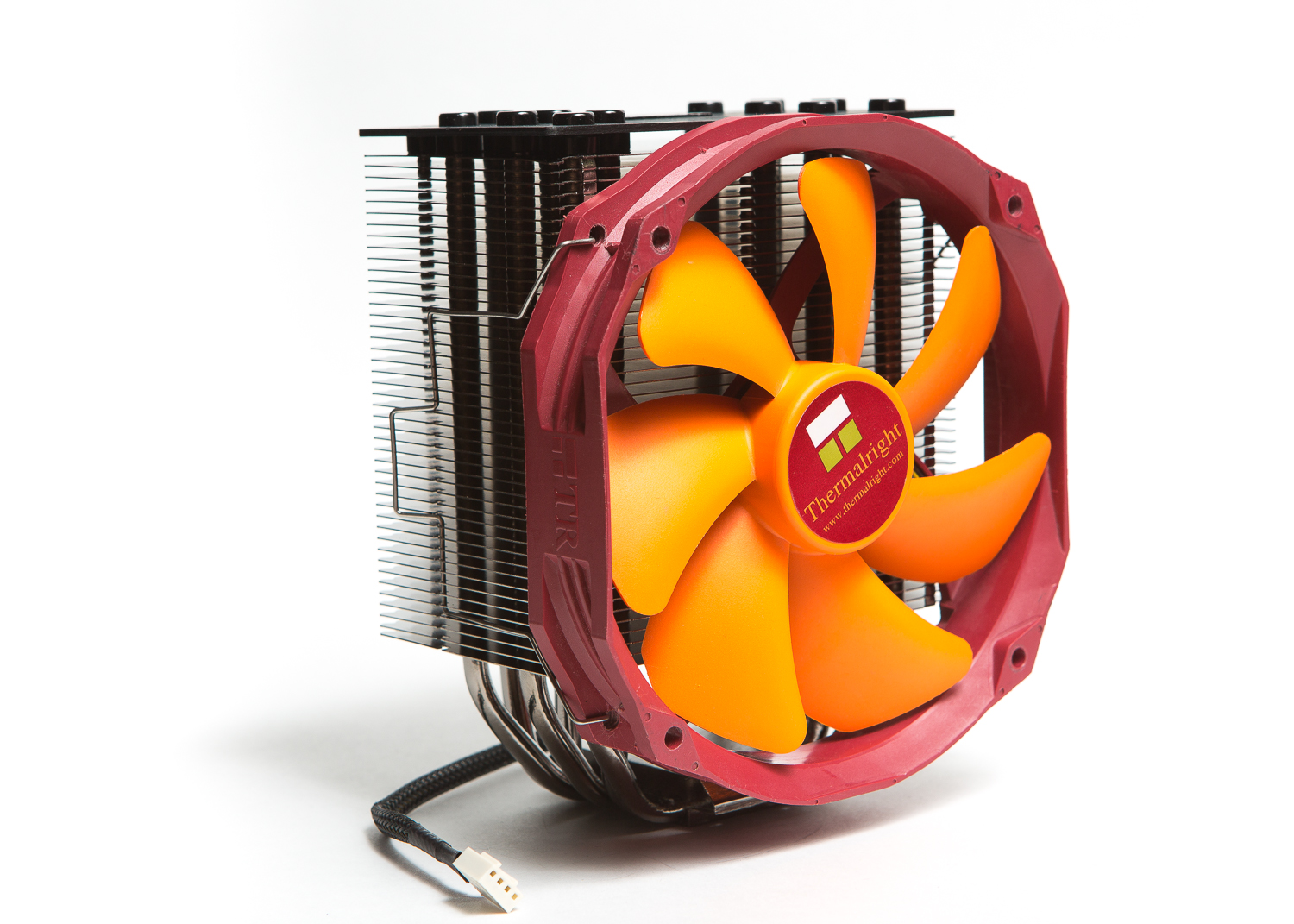

Ради практического интереса в тесте на высоких оборотах будет участвовать и Thermalright TY-143.

С его установкой возникли проблемы, поскольку зацепить скобы становится сложнее, и он практически несовместим с планками памяти с высокими радиаторами, оставляя всего 18-20 мм. Как и в случае с Noctua, при установке с другой стороны может возникнуть аналогичная проблема.

Установка и совместимость

Установка

Процесс установки DARK ROCK Advanced C1, мягко говоря, ужасен. В комплекте поставки присутствует такая инструкция:

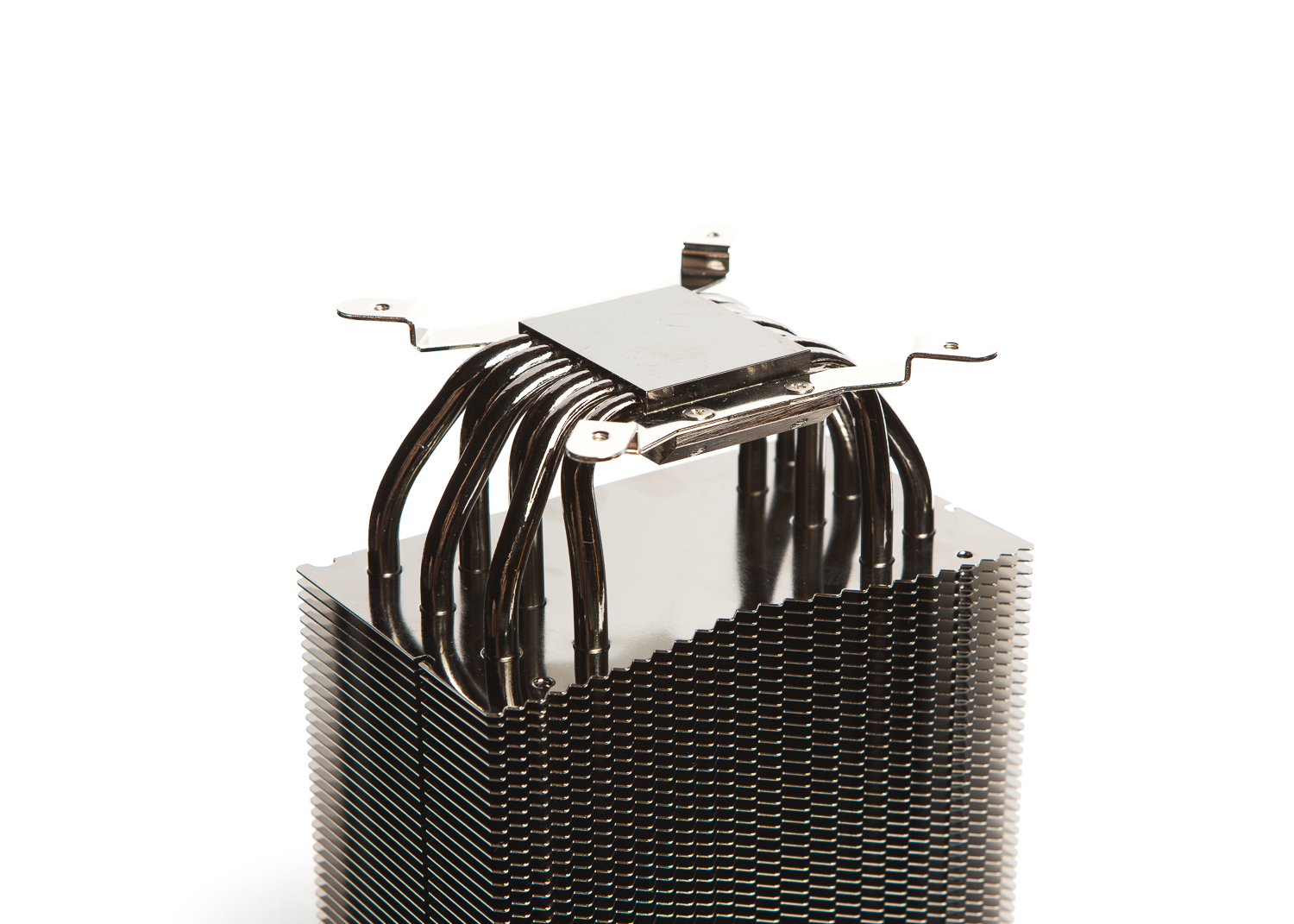

Судя по ней, производитель решил сделать так, чтобы винты прикручивались к радиатору с обратной стороны материнской платы. Это крайне неудобно.

Для начала прикручиваем к радиатору необходимое крепление, в данном случае LGA115X.

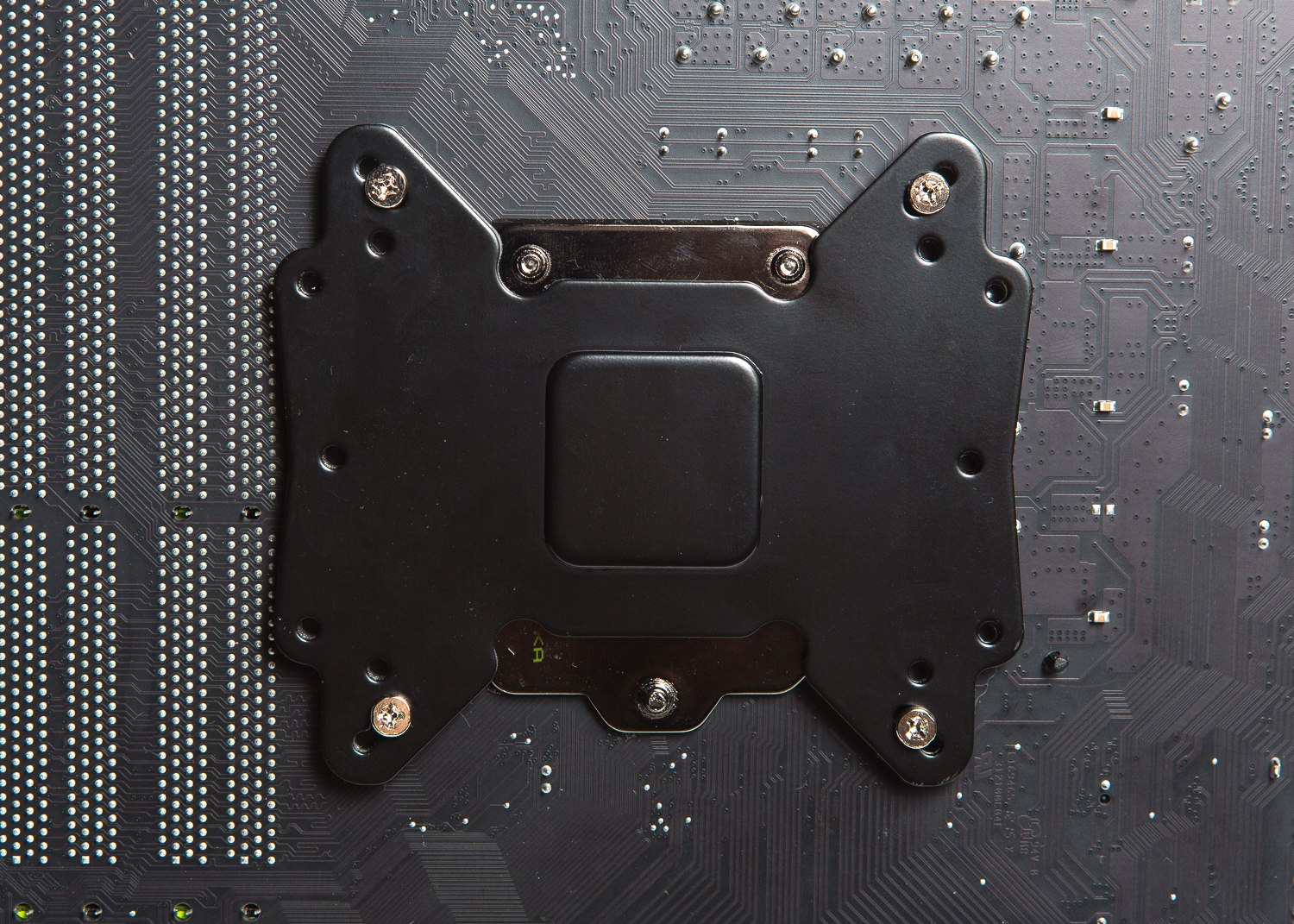

Затем вдеваем основание с болтами в материнскую плату, зафиксировав с лицевой стороны резиновыми прокладками.

Ставим сверху на радиатор и прикручиваем. Не самая легкая процедура.

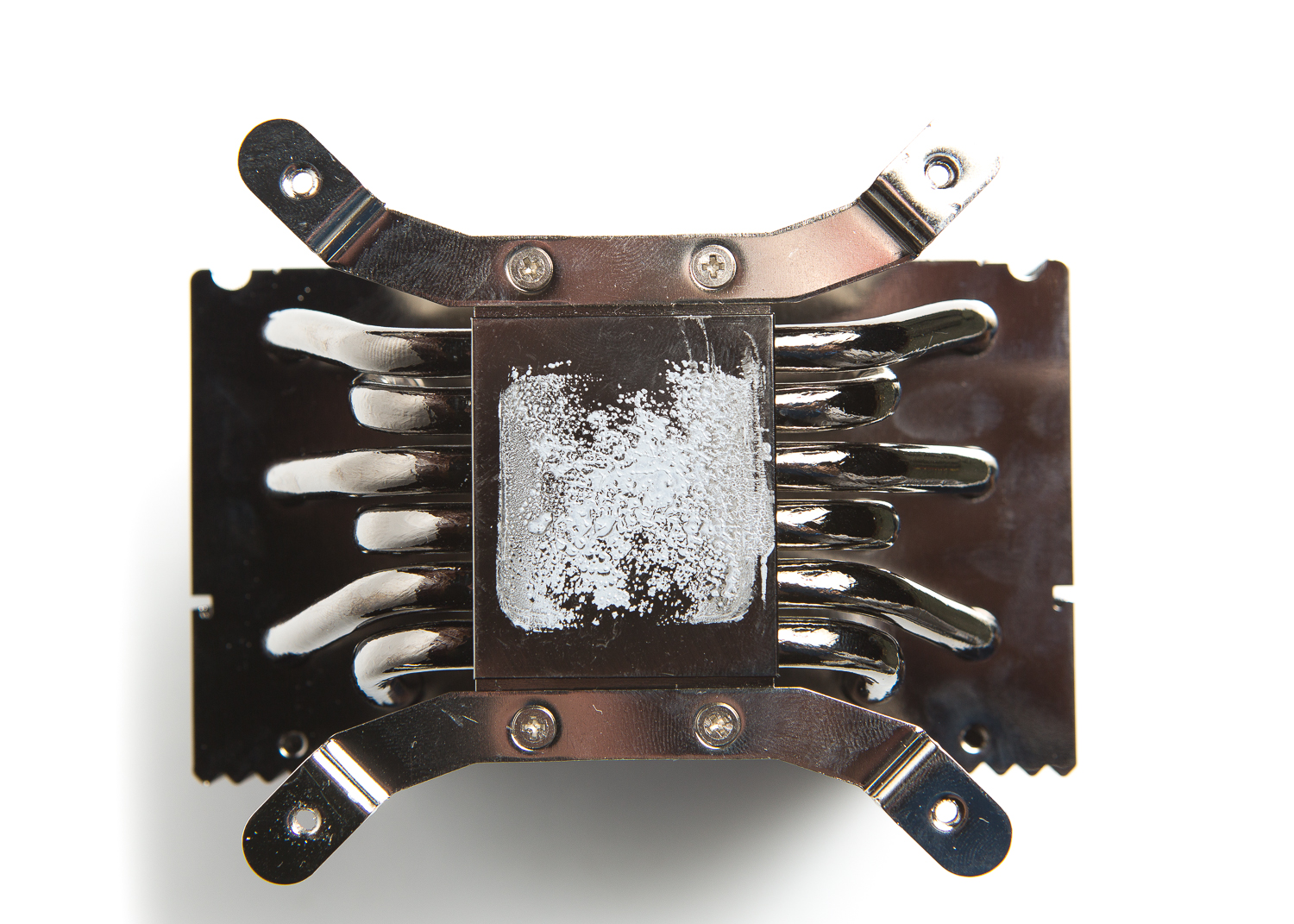

Тест отпечатка

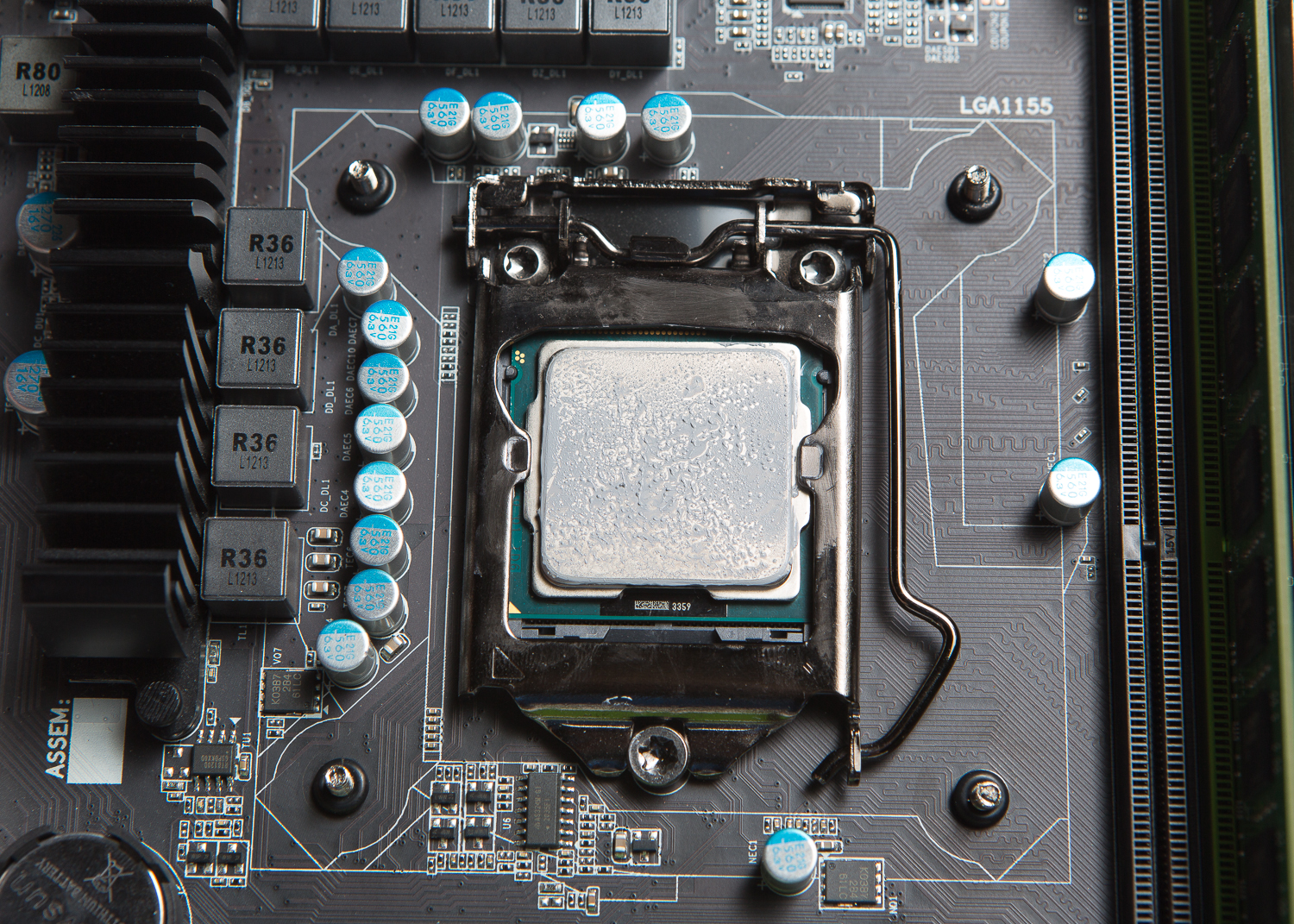

При всем желании его не назовешь идеальным. Так, если посмотреть на отпечаток на процессоре,…

… становится видно, что неровность по кромке основания все же есть.

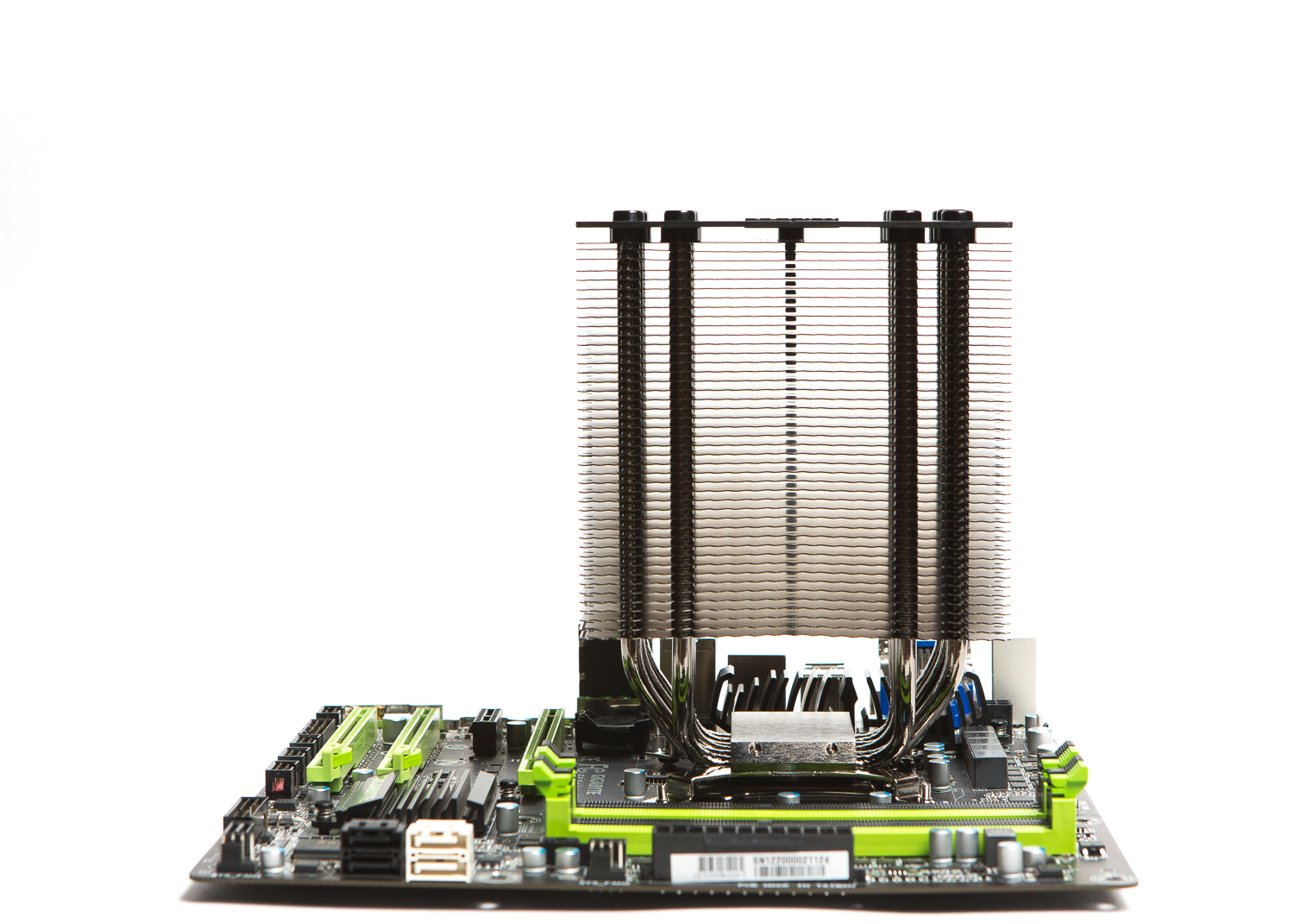

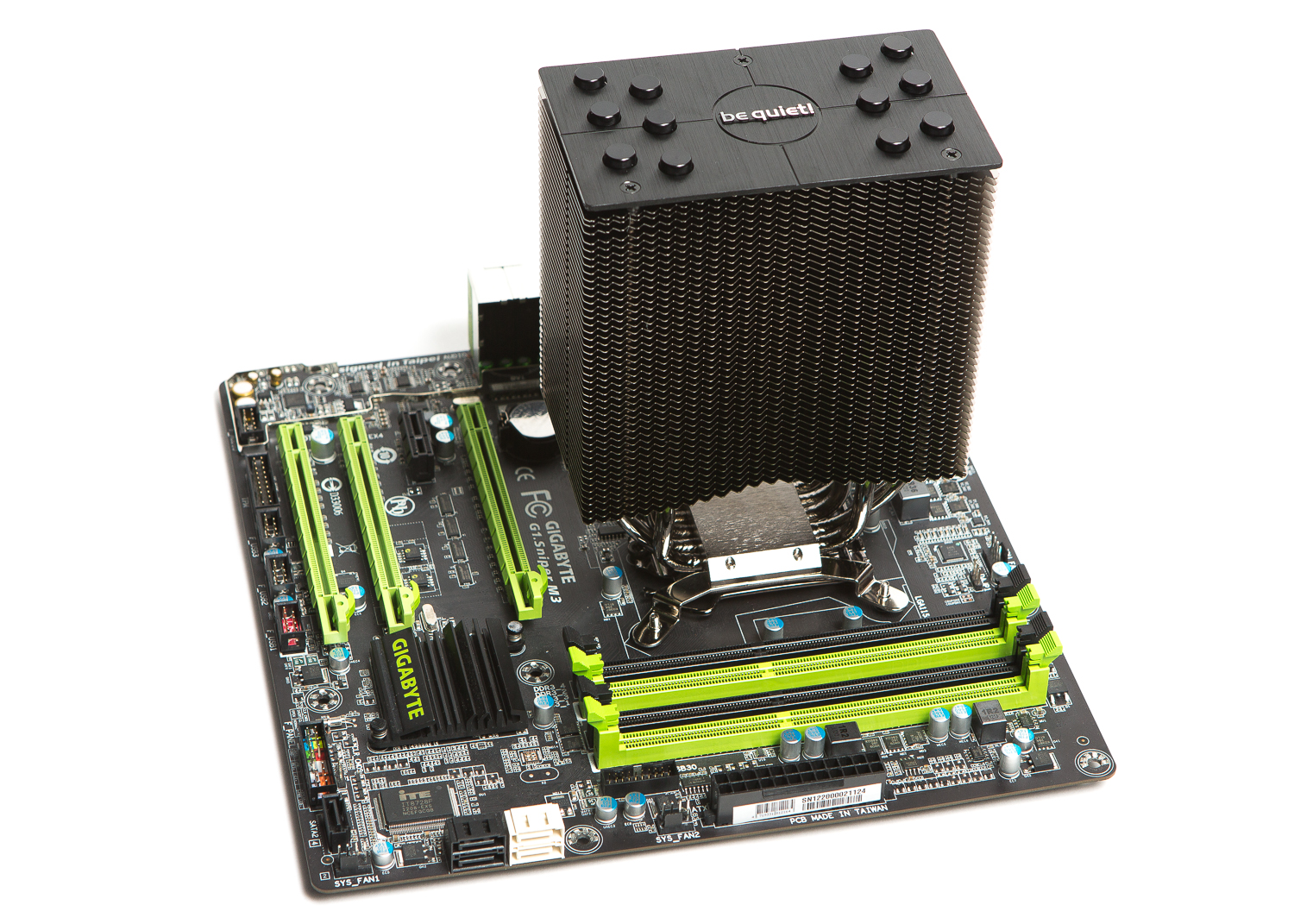

Снимок собранной системы и совместимость

У кулера be quiet! DARK ROCK Advanced C1 есть ограничение по высоте (167 мм), он влезет не во всякий корпус.

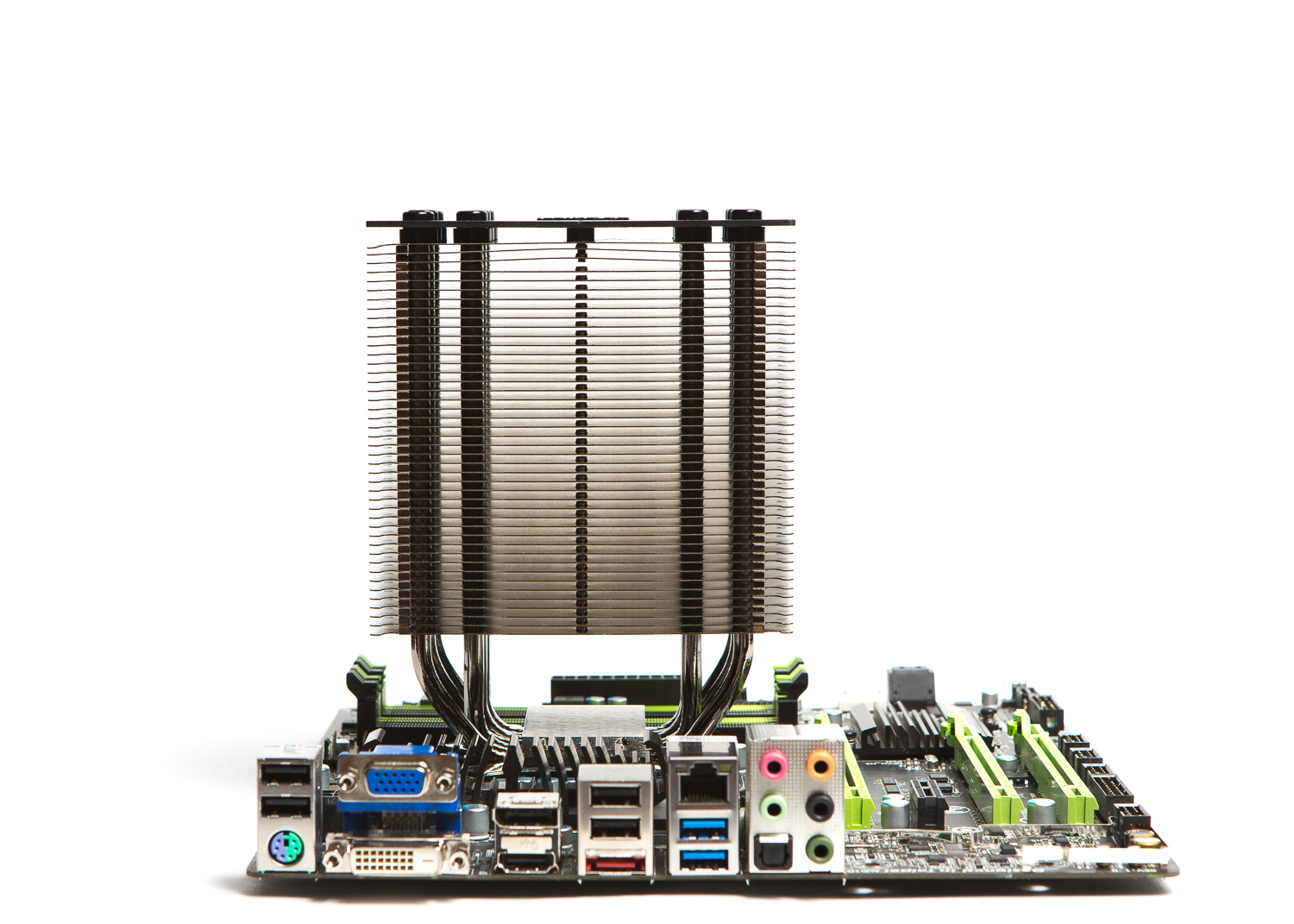

Зато на материнской плате форм-фактора mATX смотрится вполне лаконично.

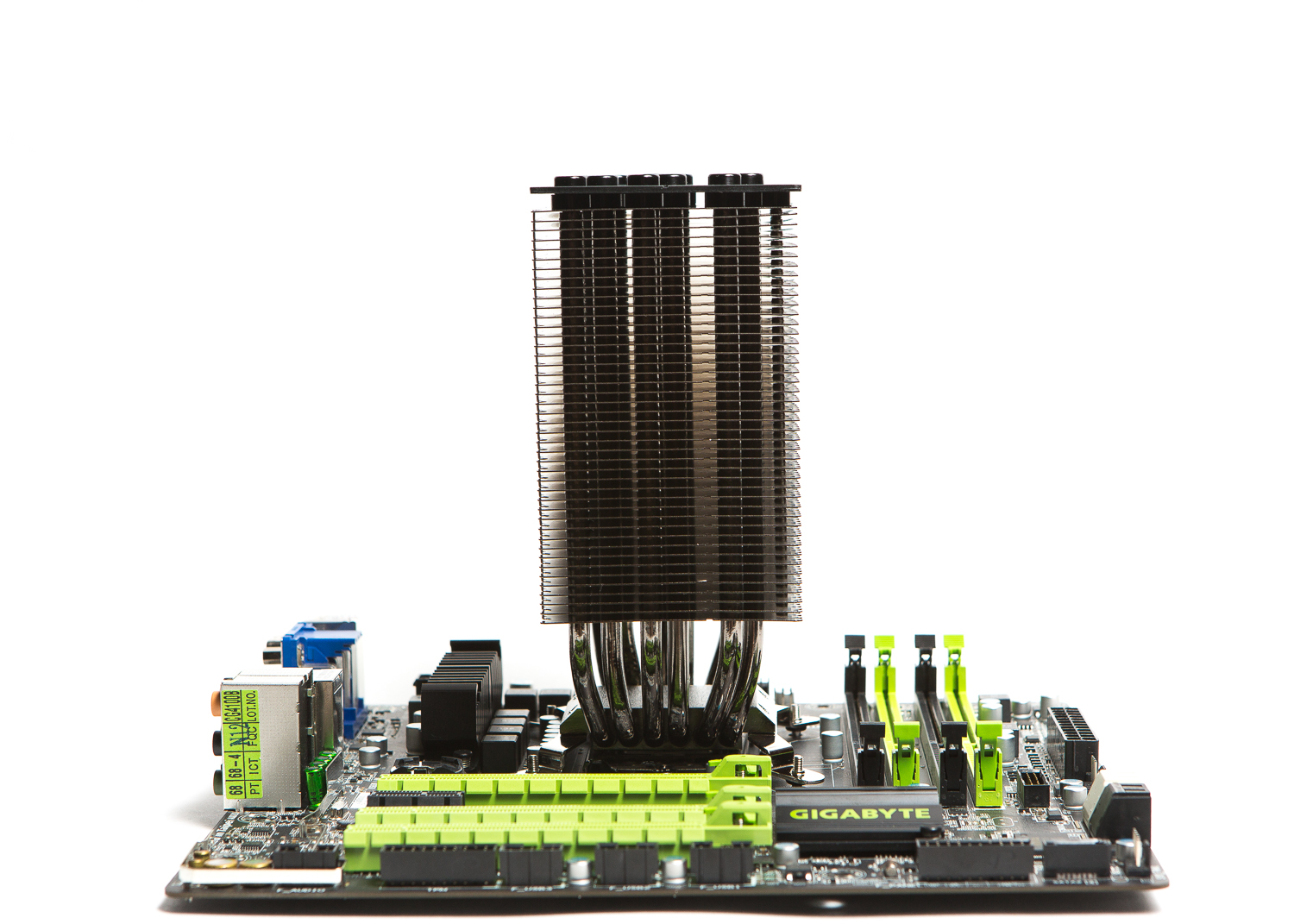

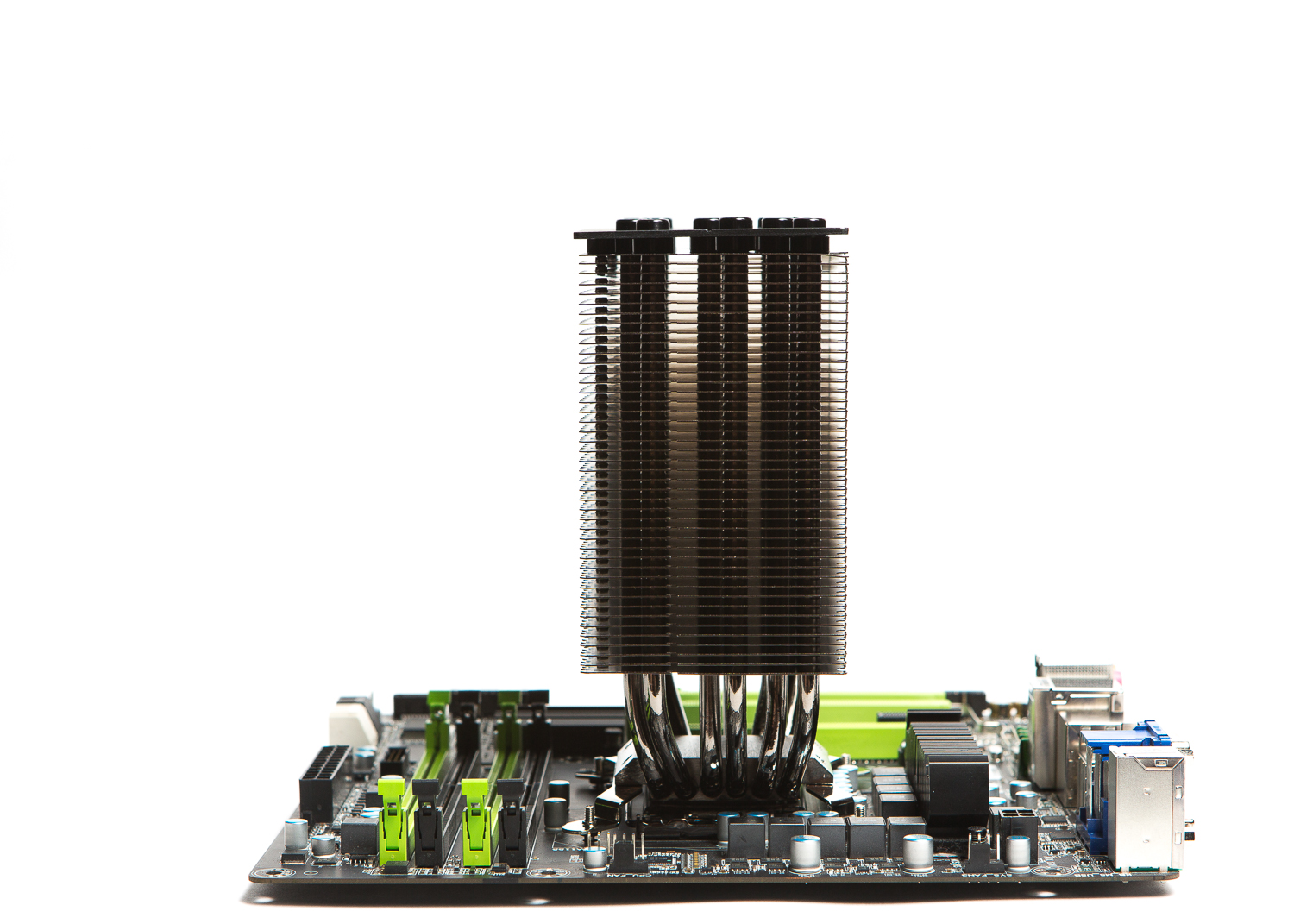

И не препятствует установке видеокарты в верхний слот PCI-E 16x.

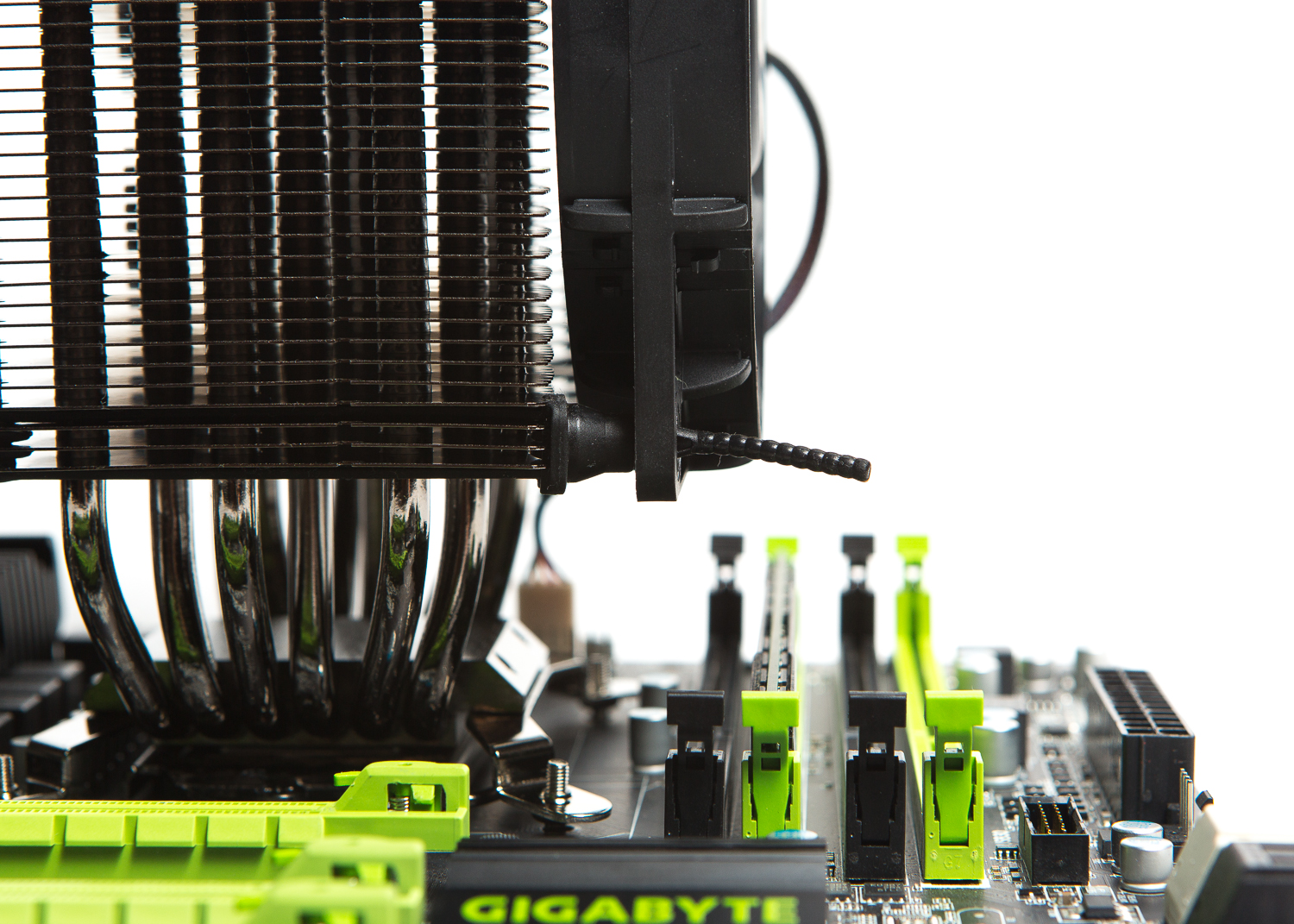

Вполне дружен и с модулями памяти, позволяя установить планки с высотой радиаторов до 40 мм.

Предварительный итог таков: несмотря на свой внешний вид, be quiet! DARK ROCK Advanced C1 вполне обычная односекционная «башня», особенностью которой является заявленная тишина. Ну а последнюю во многом обеспечивает штатный вентилятор со временем наработки на отказ 300 000 часов.

Тестовый стенд и методика

Тестовая конфигурация:

• Материнская плата: Gigabyte G1.Sniper M3 (LGA 1155, Z77, BIOS F9);
• Процессор: Intel Core i7-3770K (скальпированный экземпляр);
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: Crucial BLS8G3D1609ES2LX0CEU, 1x8 Гбайт, 1600 МГц, 9-9-9-24, 1.35 В;
• Твердотельный накопитель: Crucial M4 2.5" CT256M4SSD2, SATA 6 Гбит/с, 256 Гбайт;
• Блок питания: Corsair AX760, 760 Ватт;
• Реобас: AeroCool Touch 2100;
• Корпус: открытый стенд.

Стендовый процессор был разогнан до 4.8 ГГц, 4/8, при напряжении 1.4 В (1.380-1.404), Hyper Threading – on*.

*Падение температуры после скальпирования Core i7-3770K и замены термоинтерфейса на ЖМ-6 составило 22 градуса. При прибавлении этого значения к результатам тестов можно получить результат для обычного процессора. На графиках приводится температура для скальпированного CPU.

Методика тестирования и ПО

Нагрев процессора происходил в течение 10 минут при помощи LinX 0.6.4 AVX.

Мониторинг осуществлялся при помощи следующих программ:

• RealTemp 3.70;
• CPUID CPU-Z G1;
• HWMonitor x64.

Во время тестирования температура в помещении составляла ~28 градусов по Цельсию.

Результаты тестирования

Штатный режим – 800/1100/1400 об/мин, <7<14<18 дБ

Первый тест проведем с работающим на штатных частотах (проще говоря, без разгона) скальпированным Intel Core i7-3770K (3.7 ГГц, 4/8, TB-ON, HT-ON). Напомню, что разница температур после замены заводского термоинтерфейса составила 22 градуса, а значит, при ее добавлении к полученным значениям можно получить результаты для обычного i7-3770K.

Для начала приведу температуру по всем четырем ядрам.

Как можно видеть, разброс между температурой ядер небольшой, причем на максимальных оборотах его практически нет.

Теперь взглянем на график с температурой самого горячего ядра.

Краткий итог теста «из коробки»: be quiet! DARK ROCK Advanced C1 прекрасно подходит для создания бесшумной системы охлаждения, учитывая, что даже на 1400 об/мин он значительно тише Noctua NF-P14 при 1200 об/мин.

Что касается температуры самого горячего ядра скальпированного i7-3770K, то при 800, 1100 и 1400 об/мин она составила соответственно 57, 56 и 54 градуса. В случае с обычным процессором значения, скорее всего, были бы следующие: 79, 78 и 76 градусов.

Тихий режим OC – 800 об/мин, <7 дБ

Следующий режим можно назвать «true silence». В нем продукт компании be quiet! поражает своими шумовыми характеристиками, а точнее – отсутствием шума и какого-либо постороннего звука в принципе. Героя обзора можно считать абсолютно безмолвным до 900 об/мин, австрийские Noctua NF-P14 и Noctua NF-P12, которыми комплектуется Noctua NH-D14, даже по отдельности при 900 об\мин шумнее. В их случае отмечается именно шелест воздуха, который разрезают лопасти, а вот be quiet! SilentWings так нежно режет воздух, что его просто-напросто не слышно.

Данные об уровне шума менее 7 дБ (абсолютная тишина) справедливо считать только для be quiet! SilentWings 800 об/мин и Noctua NF-P14 700 об/мин, у TY-140 свыше 550-600 об/мин слышно работу подшипника, но это исключительно индивидуально. Кроме того, в тесте примут участие Thermalright Silver Arrow IB-E и Noctua NH-D14, работающие в пассивном безвентиляторном режиме.

Для начала температура по всем четырем ядрам.

Теперь обратим внимание на график с самым горячим ядром.

Краткий итог теста «true silence OC»: кулер DARK ROCK Advanced C1 показал результаты на уровне Thermalright Silver Arrow IB-E и Noctua NH-D14, работающих в пассивном режиме. Интересный факт – в сочетании с штатным вентилятором на 800 об/мин его эффективность при одинаковых шумовых характеристиках хуже на 6 градусов, нежели при использовании австрийского пропеллера. А если сравнить с показателями TR Macho HR-02 rev.A NF-P12 + NF-P14, то проигрыш составляет 2 градуса, но в этом случае стоит учитывать наличие на Macho HR-02 двух вентиляторов.

Итак, DARK ROCK Advanced C1 может охлаждать скальпированный разогнанный процессор, но для этих целей его использовать не стоит, лучше подобрать кулер классом выше.

Сравнение Silence vs noize ОС

Заключительный тест обзора. Работу be quiet! DARK ROCK Advanced C1 даже в диапазоне от 1300 до 1500 об/мин (<20 дБ) можно назвать тихой, при этом он показывает хорошие результаты и не уступает более габаритным оппонентам, работающим на 1200-1300 об/мин (<24 дБ).

Что ж, честь и хвала инженерам компании be quiet!. Стоит учитывать, что их продукт сравнивался с Thermalright Macho HR-02 rev.A с австрийским дуэтом NF-P12 + NF-P14, который по идее эффективнее, чем один вентилятор be quiet! SilentWings BQT-T12025-LF-PWM.

Взглянем на подробные результаты теста по четырем ядрам.

Далее температура по одному самому горячему ядру.

Краткий итог теста «Silence vs noize ОС». Для начала сравним результаты температур DARK ROCK Advanced C1 с Thermalright Macho HR-02 rev.A NF-P12 + NF-P14/2xTY-143 при более низком шуме на 1000 об/мин. Со штатным вентилятором продукт be quiet! показывает температуру на 1 градус выше, чем Macho с двумя австрийцами, а это очень хороший результат. На 1400 об/мин показатель «немца» лучше на 3 градуса, чем у Macho с теми же вертушками или парой TY-143, вращающихся на 1300 об/мин, которые шумят сильнее. А это уже полноценная победа.

При выборе эффективного вентилятора для радиатора DARK ROCK Advanced C1, стоит остановиться на родном be quiet! BL023 Silent Wings PWM 120. Что касается дуэтов с NF-P14 и TY-143, то они не показали достойных результатов и отличились более высоким уровнем шума.

Заключение

Да, продукт немецкой компании be quiet! действительно представляет определенный интерес для покупки. Сочетание эффективного односекционного радиатора с качественным и тихим вентилятором, для которого вдобавок заявлен неплохой срок службы, обеспечивает систему охлаждения премиум-класса. А приятный внешний вид найдет своих сторонников.

Тем не менее, DARK ROCK Advanced C1 не подходит для сильного разгона процессора. Его предназначение – средний уровень разгона или работа на штатных частотах, в противном случае теряется изюминка сверхтихой системы охлаждения.

Так почему же кулер немецкого производителя не прижился? Здесь сказалась как цена, так и отсутствие официального представителя в России, хотя при определенных условиях рассматриваемая модель представляет заметный интерес.

Плюсы be quiet! DARK ROCK Advanced C1:

• Интересный дизайн;
• Эффективное охлаждение ЦП без разгона или с небольшим разгоном;
• Превосходные шумовые характеристики;
• Качество исполнения;
• Не перекрывает первый слот PCI-E;
• Внешний вид.

Минусы:

• Крайне неудобная установка;
• Габариты и несовместимость с большинством корпусов по высоте;
• Несовместимость с высокими радиаторами памяти;
• Низкая доступность продукта;
• Высокая стоимость.
