Тайваньская компания Silverstone Technology – одна из немногих на рынке, которая при производстве компьютерных корпусов часто отходит от общепринятых канонов, создавая воистину оригинальные решения.
Так и сейчас, благодаря нашему партнеру – компании Регард, в лабораторию Overclockers.ru на тестирование попал весьма нестандартный продукт – Silverstone Raven 3 (RV03), входящий в линейку Raven, которая ориентирована в первую очередь на энтузиастов.
Оригинальность Raven RV03 заключается в его необычной внутренней компоновке. И хотя внешне корпус ничем не отличается от типичной «башни», расположение элементов внутри совершенно иное. Впрочем, от Silverstone подобных конструктивных «оборотов» стоило ожидать.
Герой обзора выполнен в формате Midi Tower, получил поддержку материнских плат форм-фактора вплоть до E-ATX и SSI-EEB, возможность установки до семи 5.25-дюймовых устройств и до десяти 3.5-дюймовых жестких дисков, а также наделен неслабой системой охлаждения, включающей в том числе два 180 мм вентилятора Air Penetrator.
Как обычно, начнем обзор Silverstone Raven RV03 с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Продукт Silverstone упакован в довольно большую коробку из толстого неокрашенного картона. Ее габариты: 61 x 33 x 55 см (Д x Ш x В). Масса брутто – 15 кг.
Все стороны пестрят различной информацией. Приводится не только изображение самого корпуса, но и его внутренняя часть, отображенная с обеих сторон. Можно подробно ознакомиться со спецификациями и перечнем конструктивных особенностей модели, в том числе на русском языке.
Не обошлось и без традиционных ручек-отверстий для переноски коробки, расположенных по бокам.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами. Располагается он фронтальной панелью вверх.
Аксессуары находятся в картонной коробочке, которая уютно расположилась в углублении одного из демпферов. Крепежные винты, стойки под материнскую плату и пластиковые стяжки для проводов «свалены» в общую кучу в один пакет. Оригинально, скажем так.
Что касается руководства пользователя, то оно выполнено в виде увесистой книжечки, где подробно описано строение корпуса и процесс сборки ПК, в том числе на русском языке.
Комплект поставки Raven 3 включает:
Начнем с того, что на рынок выпускаются три варианта Raven RV03. Все три черного цвета, но отличаются цветом отделки лицевой стороны: у двух она цвета шампанского, у одного – серого. Первые различаются наличием прозрачного акрилового окна на левой боковине (SST-RV03B и SST-RV03B-W), у последнего оно есть всегда (SST-RV03B-WA). На тестирование попала модель SST-RV03B-W с окошком и фронтальной отделкой цвета шампанского.
Silverstone Raven 3 выполнен по типу «средняя башня» в форм-факторе Midi Tower. Его габариты составляют 235 мм в ширину, 522 мм в высоту и 570 мм в глубину. Масса изделия в полной мере соответствует недешевому статусу корпуса – 12.5 кг.
Дизайн устройства в меру агрессивен, в основном благодаря чешуйчатой верхней панели.
В любом случае смотрится корпус приятно и органично.
Материал изготовления Raven 3 – холоднокатаная сталь SECC толщиной 0.8 мм, из которой изготовлено шасси и боковые панели. Из пластика выполнены фронтальная и верхняя панели.
Агрессивно выглядит и фронтальная панель модели Silverstone. Вентиляция по умолчанию не предусмотрена, все семь 5.25-дюймовых отсеков закрыты глухими заглушками с характерными узорами. Ниже отображен логотип серии – ворон.
В верхней части лицевой панели расположились кнопки включения компьютера и сброса, разнесенные на значительное расстояние. Между ними находится индикатор включенного состояния ПК – длинная горизонтальная акриловая вставка, которая при работе компьютера светится белым, подмигивая в центре красным индикатором активности дисковой подсистемы.
Фронтальная панель – конструкция несъемная, доступ к внутренней части осуществляется после извлечения заглушек отсеков. Для извлечения ее достаточно потянуть на себя и после легкого щелчка она отсоединяется наружу.
Дальше – интереснее. Каждая заглушка – разборная конструкция, где отсоединяется ее фронтальная часть. Здесь можно видеть поверхность из металлической сетки, которая выступает в роли фильтра от пыли. Следовательно, после проведения нехитрых манипуляций можно сделать фронтальную панель корпуса вентилируемой.
Это может потребоваться в том случае, если в 5.25-дюймовые отсеки установлены жесткие диски. Здесь же располагаются и вентиляторы, два бокса для которых оснащены безвинтовым креплением.
Порты для подключения внешних устройств вынесены в переднюю часть верхней панели, где они уютно спрятались под откидной защитной крышечкой. В их числе два интерфейса USB 3.0 и стандартная пара аудиогнезд. Звук функционирует по стандарту HDA, а порты USB 3.0 подключаются к материнской плате посредством внутреннего USB 3.0 разъема.
При взгляде со стороны Silverstone Raven RV03 смотрится по-прежнему агрессивно. Левая боковая панель оборудована прозрачным акриловым окном с характерным срезом, которое наложено с внешней стороны и удерживается посредством восьми пластиковых заклепок. Вентиляция в районе PCI-карт отсутствует (по сути, она здесь и не требуется, в силу особенностей внутреннего строения корпуса), зато есть решетка в передней нижней части в виде крупных отверстий.
Правая боковина, помимо аналогичной решетки в верхней части, оборудована вентиляцией в центре, с посадочным местом под вентилятор.
Боковые панели снимаются оригинально. Изначально вообще сложно понять, как дверка открывается – нет ни ручек, ни винтов. Прежде чем открыть боковину, требуется отсоединить верхнюю панель. Процедура несложная, она извлекается простым движением вверх, если ее потянуть за вырез в передней части.
Вот тут-то нам и предоставляется доступ к винтам с накатанной головкой, которыми зафиксированы боковины (по два винта на панель). Как видно на фотографии ниже, верхняя панель Raven 3 – не что иное, как тыловая панель стандартной «башни». Очень интересное и оригинальное решение.
Впрочем, компоновка панели по большей части стандартна. Восемь слотов для карт расширения, закрытые съемными вентилируемыми заглушками, вырез под I/O-заглушку системной платы, вытяжной 120 мм вентилятор, а также два отверстия для вывода шлангов системы жидкостного охлаждения, оснащенные резиновыми лепестковыми вставками. В районе слотов PCI предусмотрена дополнительная вентиляция, а вот перфорация находится с противоположной стороны – через эту решетку обдуваются накопители, которые установлены за поддоном системной платы.
На верхнюю панель выведены два тумблера переключения скорости вентиляторов, для доступа к которым верхнюю крышку панели отсоединять не требуется.
Что касается тыловой части Raven RV03, то здесь, как и следовало ожидать, поживиться нечем. В верхней части размещена вентиляционная решетка с посадочным местом для вентилятора и ничего более.
Зато нижняя панель героя обзора в меру наворочена. Всю площадь занимает вентиляционная решетка в виде огромных отверстий, закрытая во весь свой размер двумя противопылевыми фильтрами. Последние изготовлены на основе пластиковой сетки, а их крепление осуществляется посредством магнитов, что в принципе очень удобно.
Опорой системному блоку служат четыре массивные Г-образные ножки, в месте соприкосновения с поверхностью оборудованные накладками из довольно мягкой резины. Непосредственно сама ножка прикручена к шасси двумя винтами, в то время как резиновые накладки просто приклеены.
На этом можно завершить разбор внешнего вида Silverstone Raven RV03 и перейти к следующему разделу.

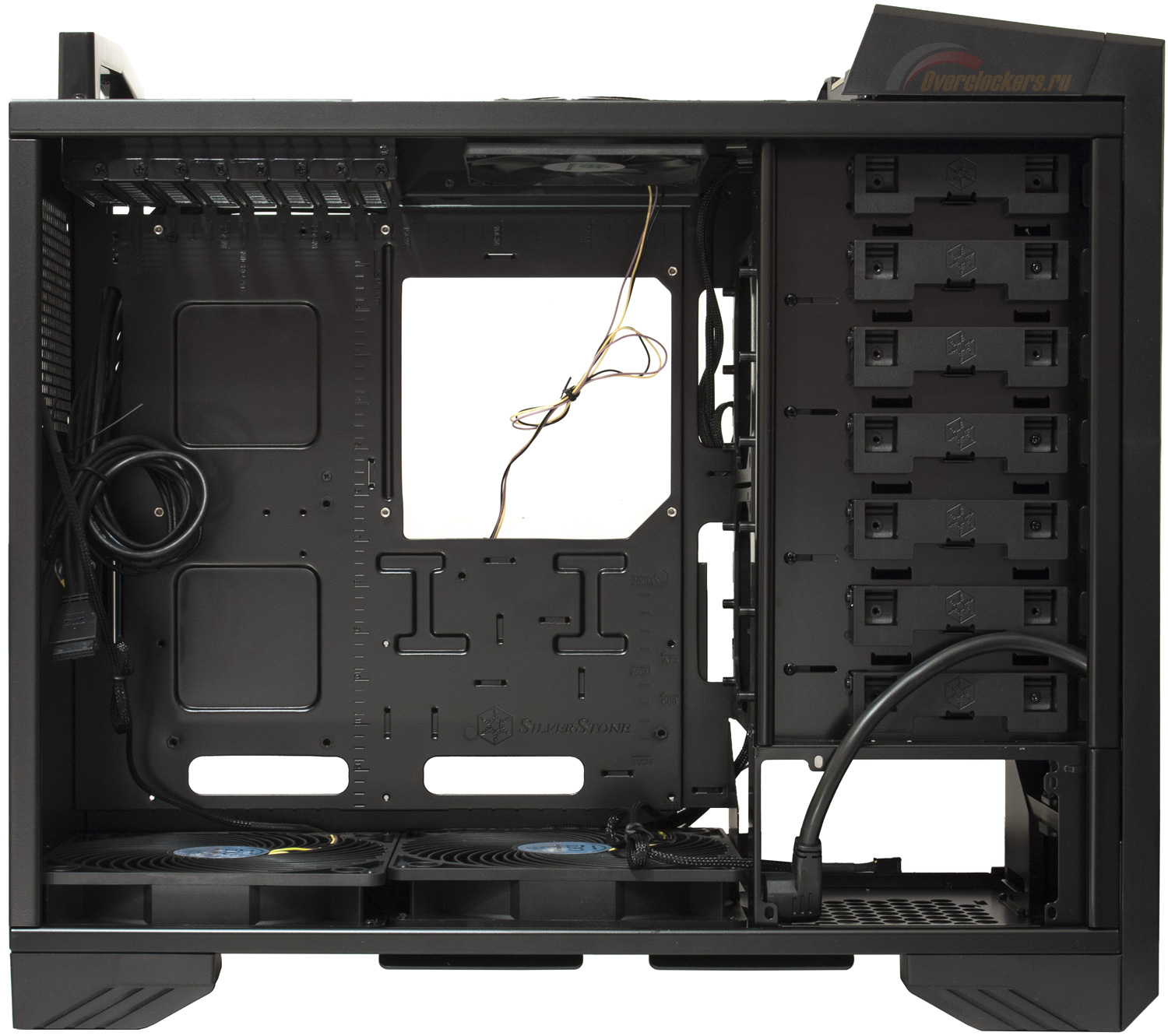

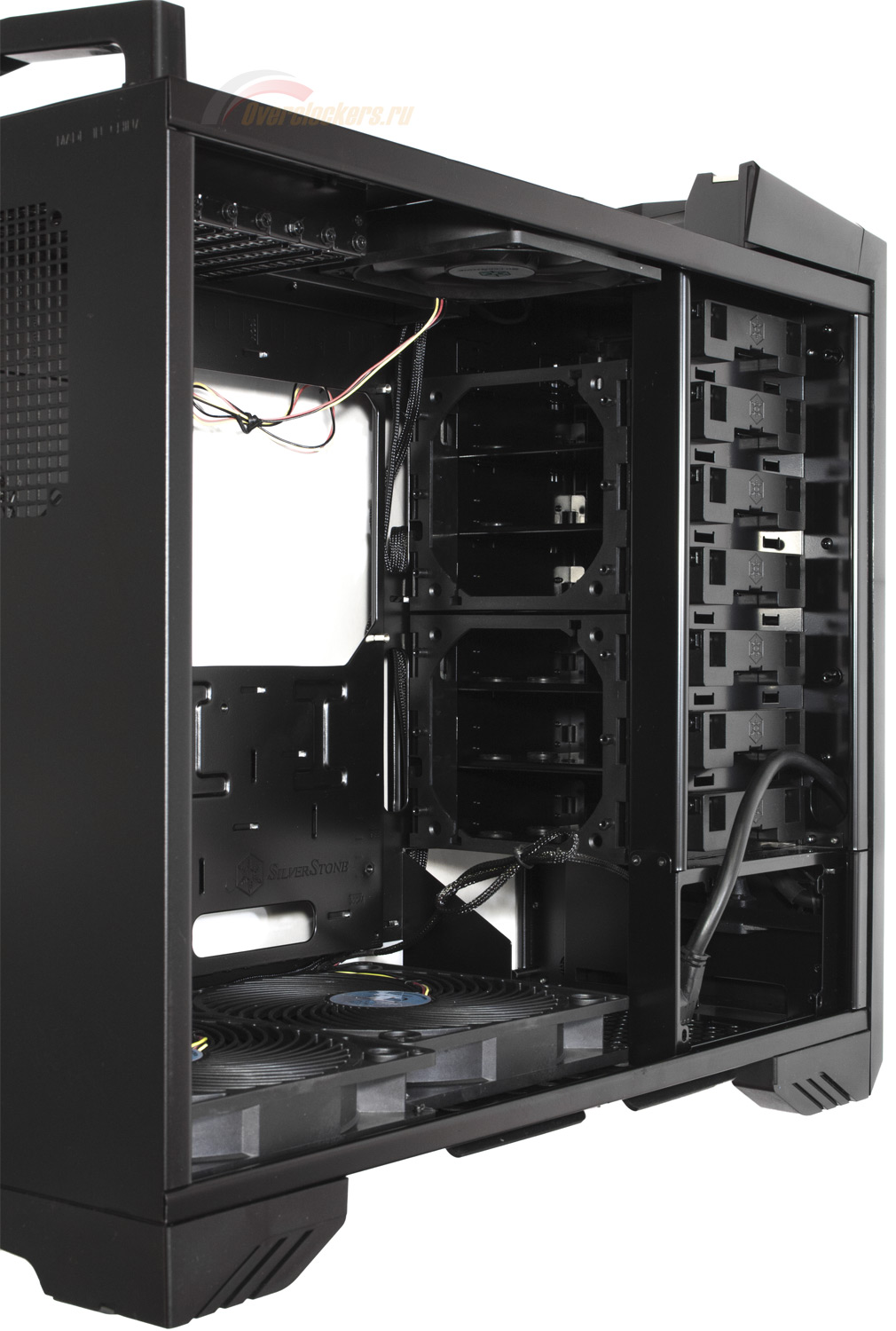

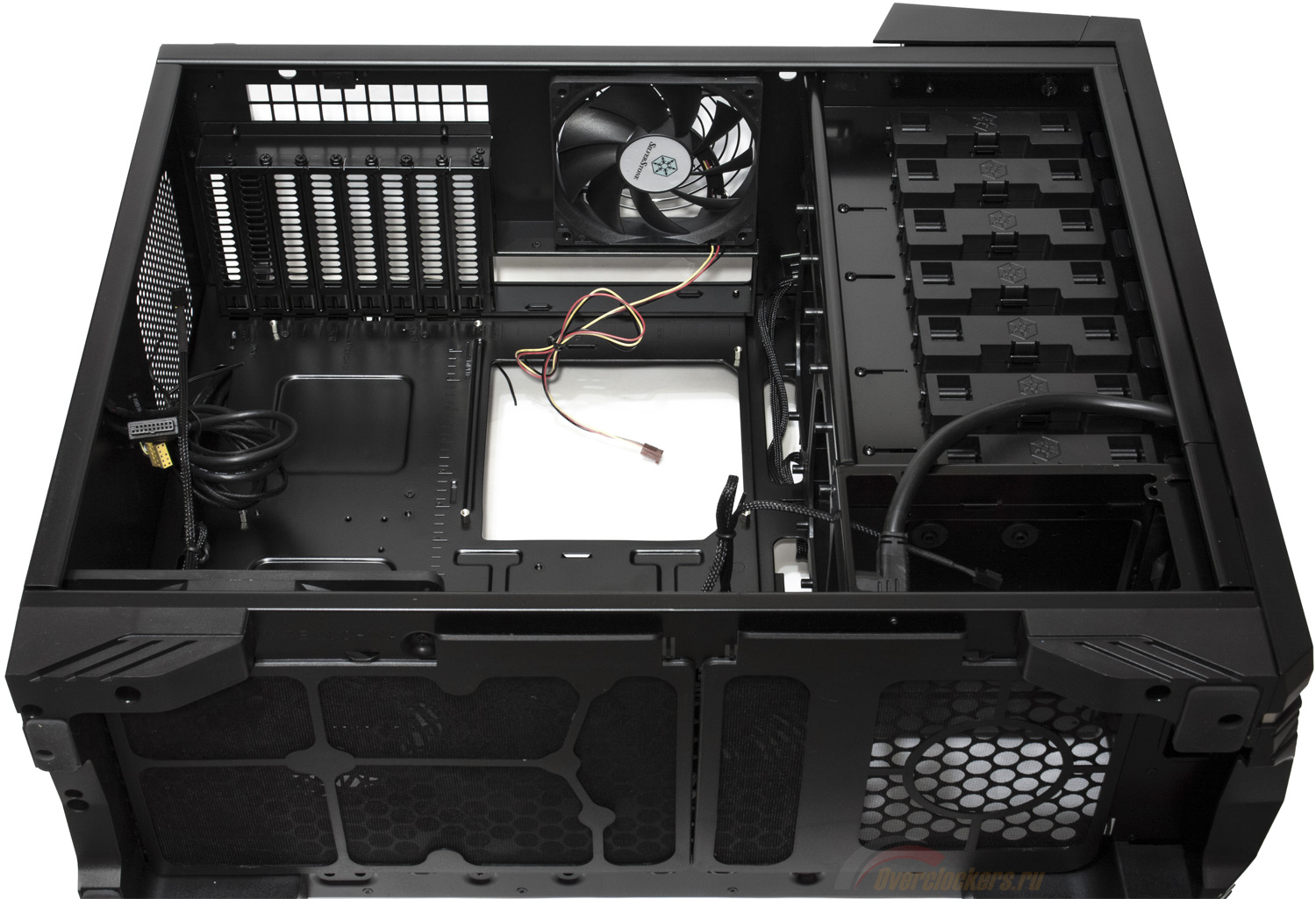

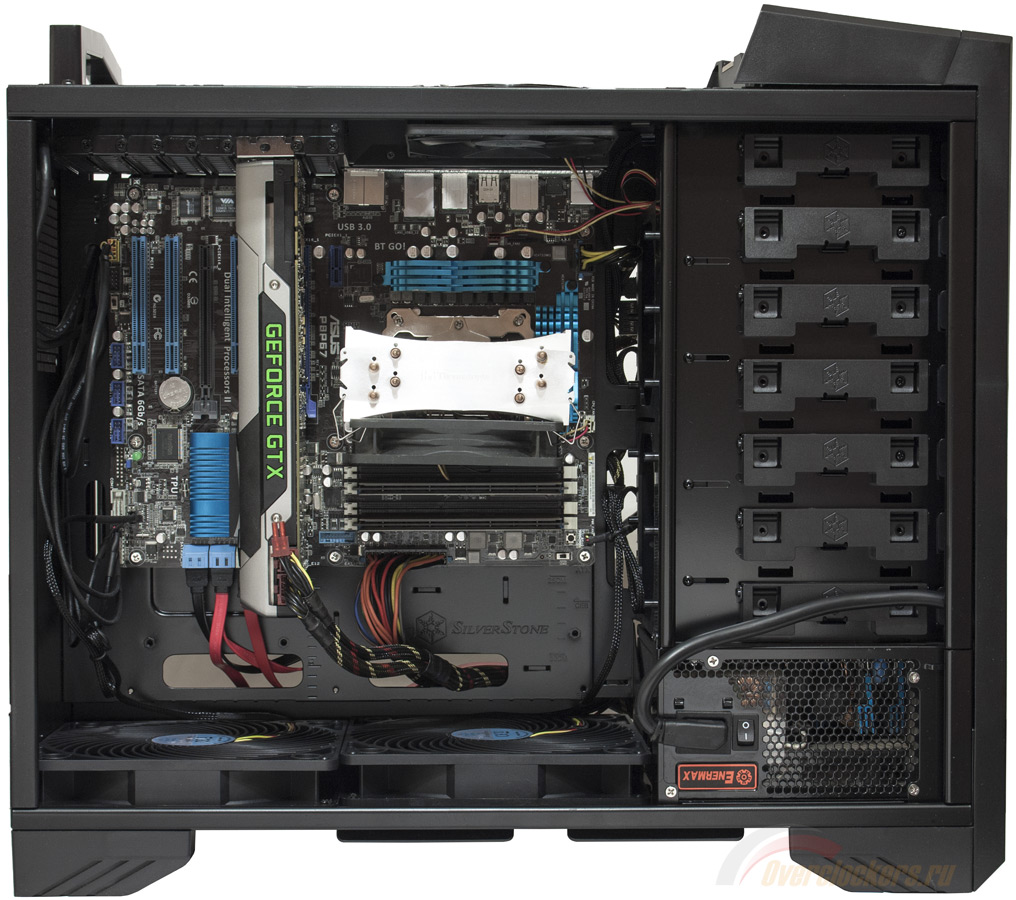

Самое интересное в Raven 3 – его внутренняя компоновка, которая в отличие от типичной «башни» выполнена совершенно иначе, особенно это касается перевернутого расположения материнской платы и вынесенного вперед блока питания. Кроме того, крепление накопителей осуществляется по большей части за поддоном системной платы.
Как и снаружи, внутри Silverstone Raven SST-RV03B-W полностью черный.
Системе кабель-менеджмент стоит поставить пять баллов. Помимо достаточного количества отверстий больших размеров, есть много свободного места за поддоном платы, предназначенного для размещения проводов. Редкий корпус может похвастать подобным.

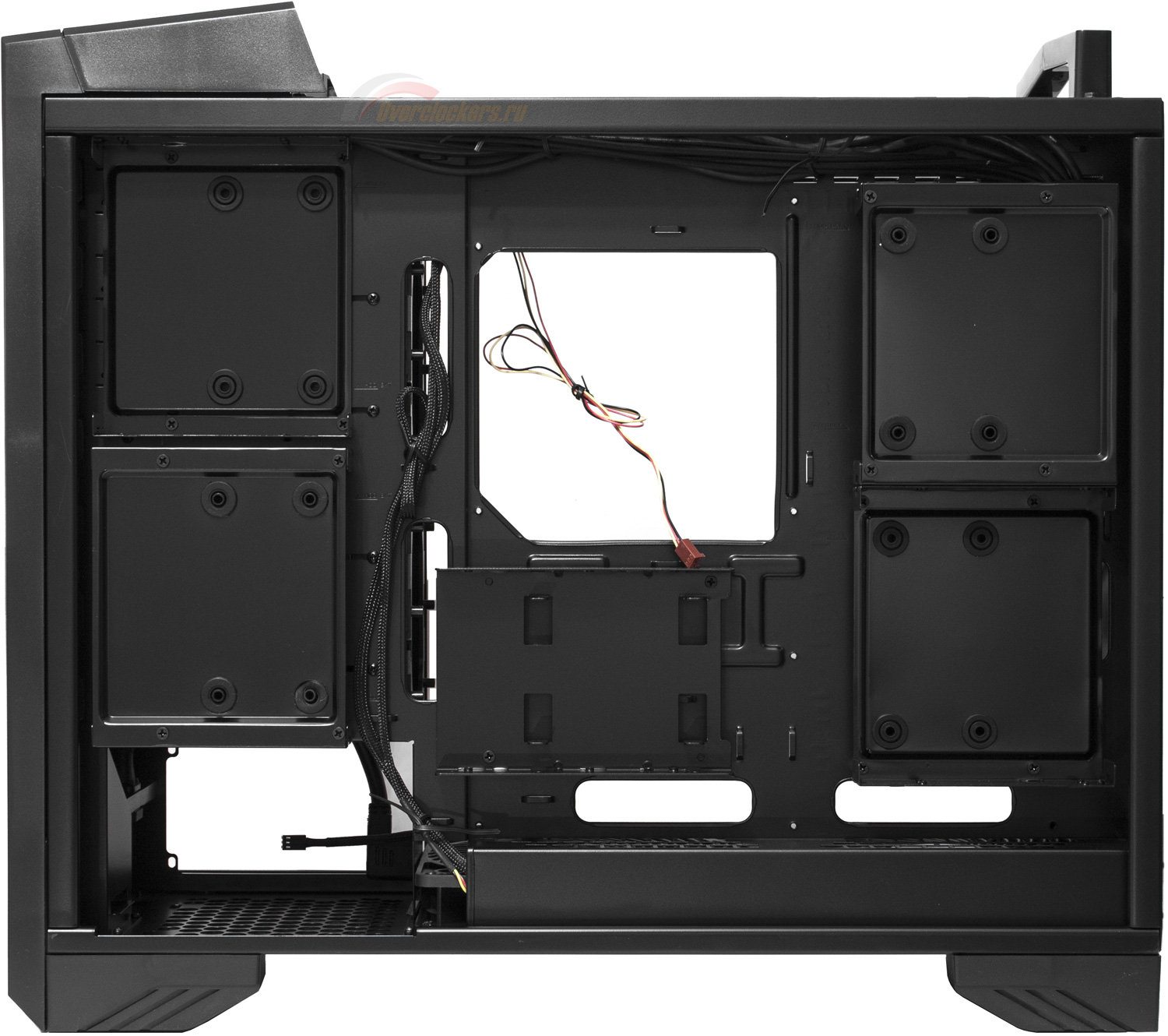

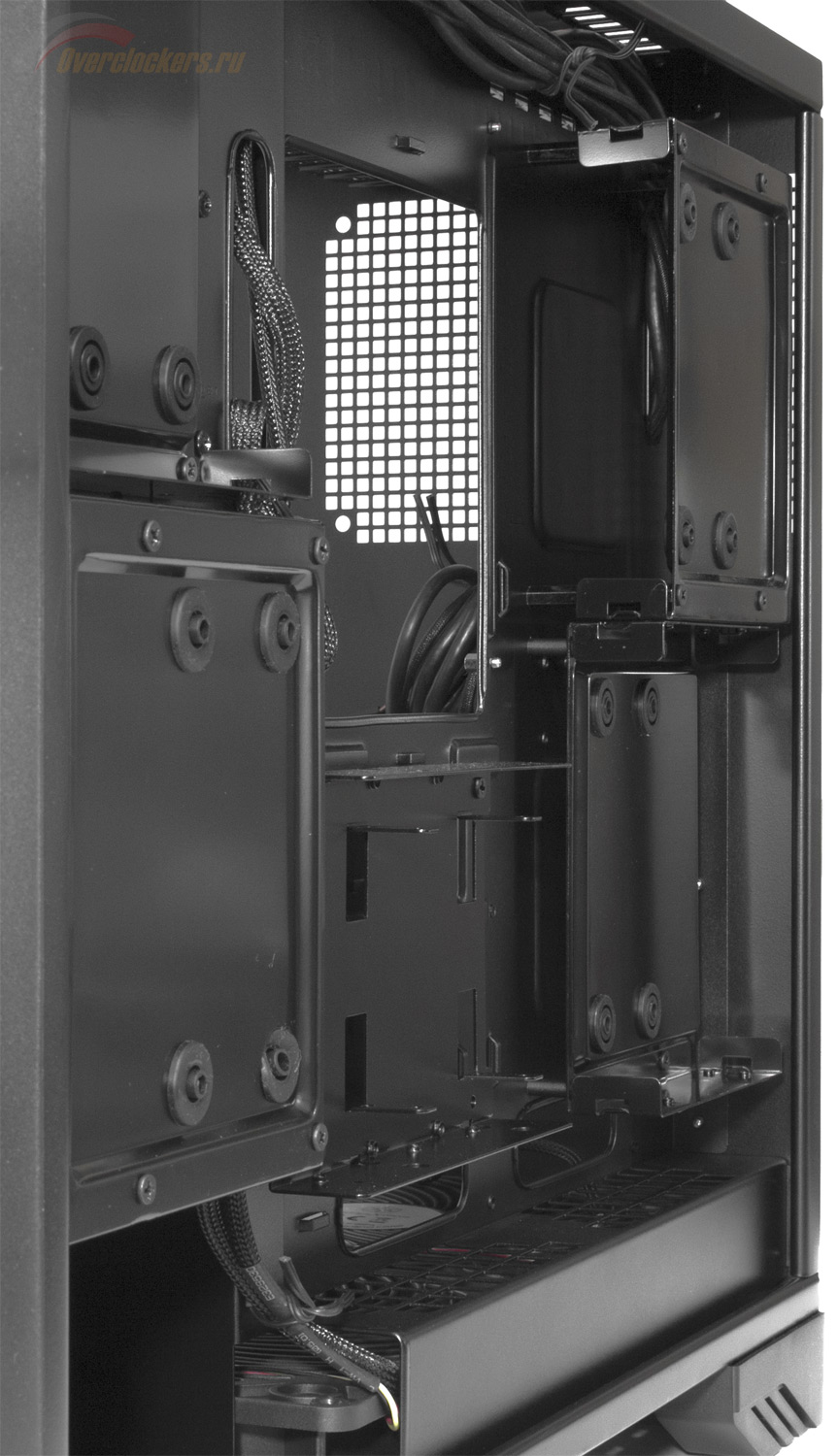

Здесь же, за поддоном, располагаются основные посадочные места для накопителей. Четыре штуки для 3.5-дюймовых жестких дисков и один отсек для двух SSD накопителей в центральной части.

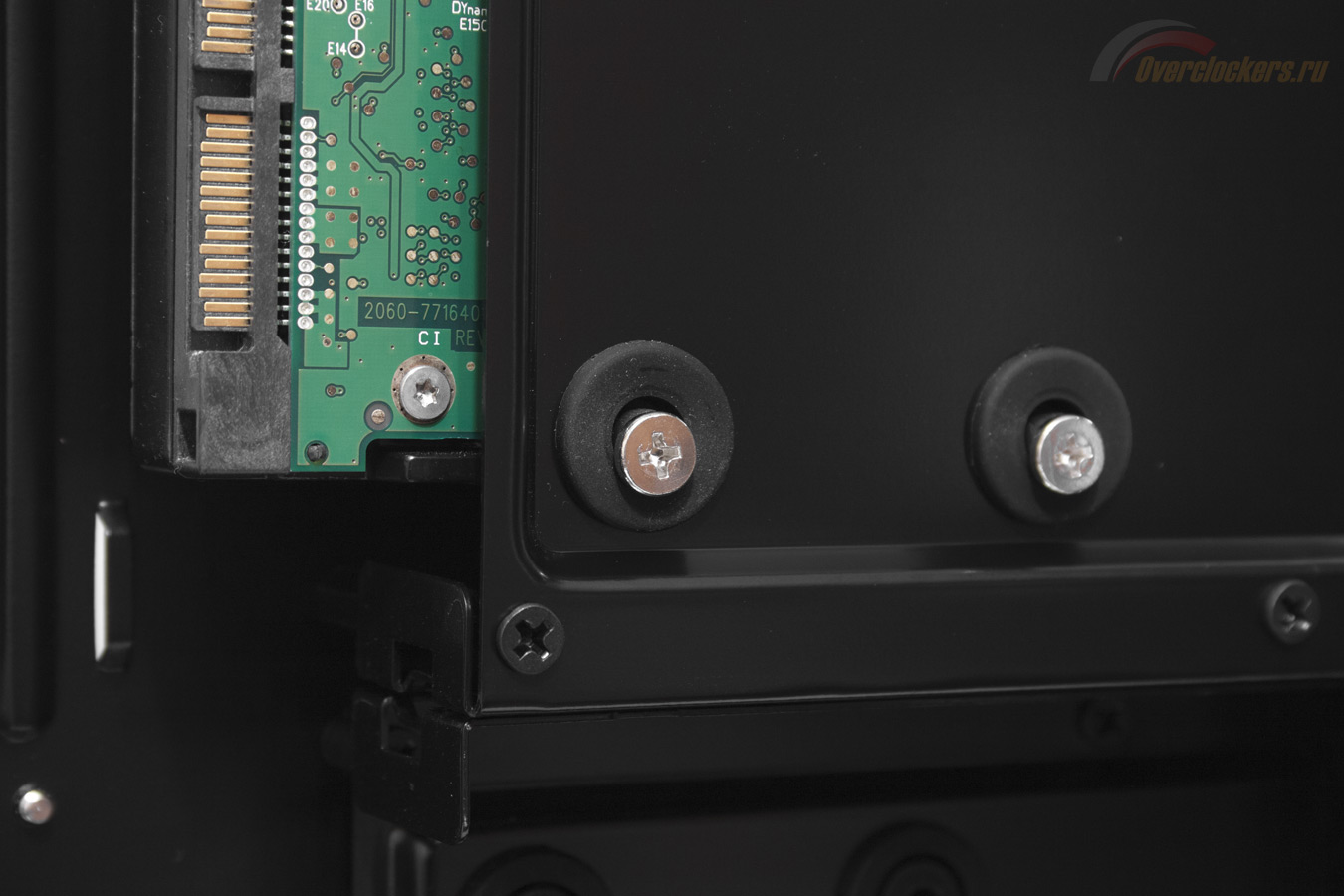

Жесткие диски прикручиваются напрямую в отсек, куда предварительно устанавливаются. Используются специальные винты с ограничителем из комплекта, а посадочные места HDD в отсеках изначально оборудованы силиконовыми антивибрационными кольцевыми прокладками.
Необходимо отметить немаловажный момент по поводу крепления HDD. В данном случае в прокладках используется очень мягкий силикон специальной формы, а при прикручивании диска винты упираются в ограничитель, слабо сжимая антивибрационное кольцо.
Сдавливание происходит лишь в центральной части прокладки, где она частично выпирает наружу. Посему накопитель, можно сказать, висит в воздухе, вибрируя на так называемых «пружинах». Такая конструкция должна максимально уменьшить передаваемую с HDD на корпус вибрацию, если совсем не исключить ее. Очень мудрый подход инженеров Silverstone.
При установке накопителей за поддон придется чуть повозиться. Для установки каждого диска требуется открутить предназначенный для него кронштейн, который закрепляется посредством четырех винтов. После чего закрепить в нем HDD, а затем прикрутить обратно. И еще: лучше использовать SATA-кабели с прямым разъемом, при использовании Г-образного он может просто-напросто не поместиться.
Еще шесть 3.5-дюймовых жестких дисков при необходимости можно установить в 5.25-дюймовые отсеки, ценой потери возможности установки 5.25-дюймовых устройств. Здесь диск закрепляется аналогичным образом через такие же мягкие прокладки-«пружины».

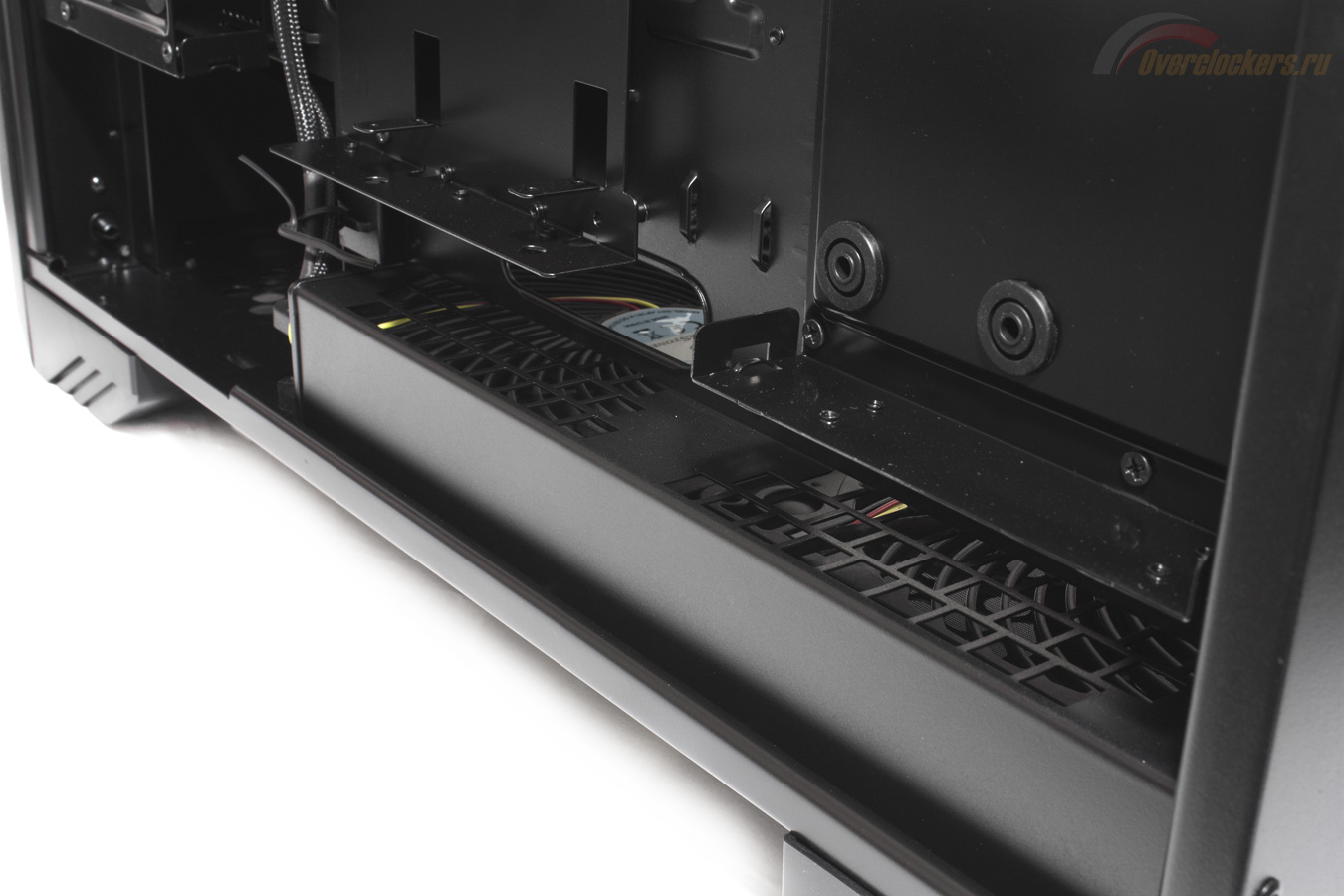

Охлаждение HDD обеспечивается установкой вентиляторов в соответствующие места, как с фронтальной стороны, так и с тыловой.

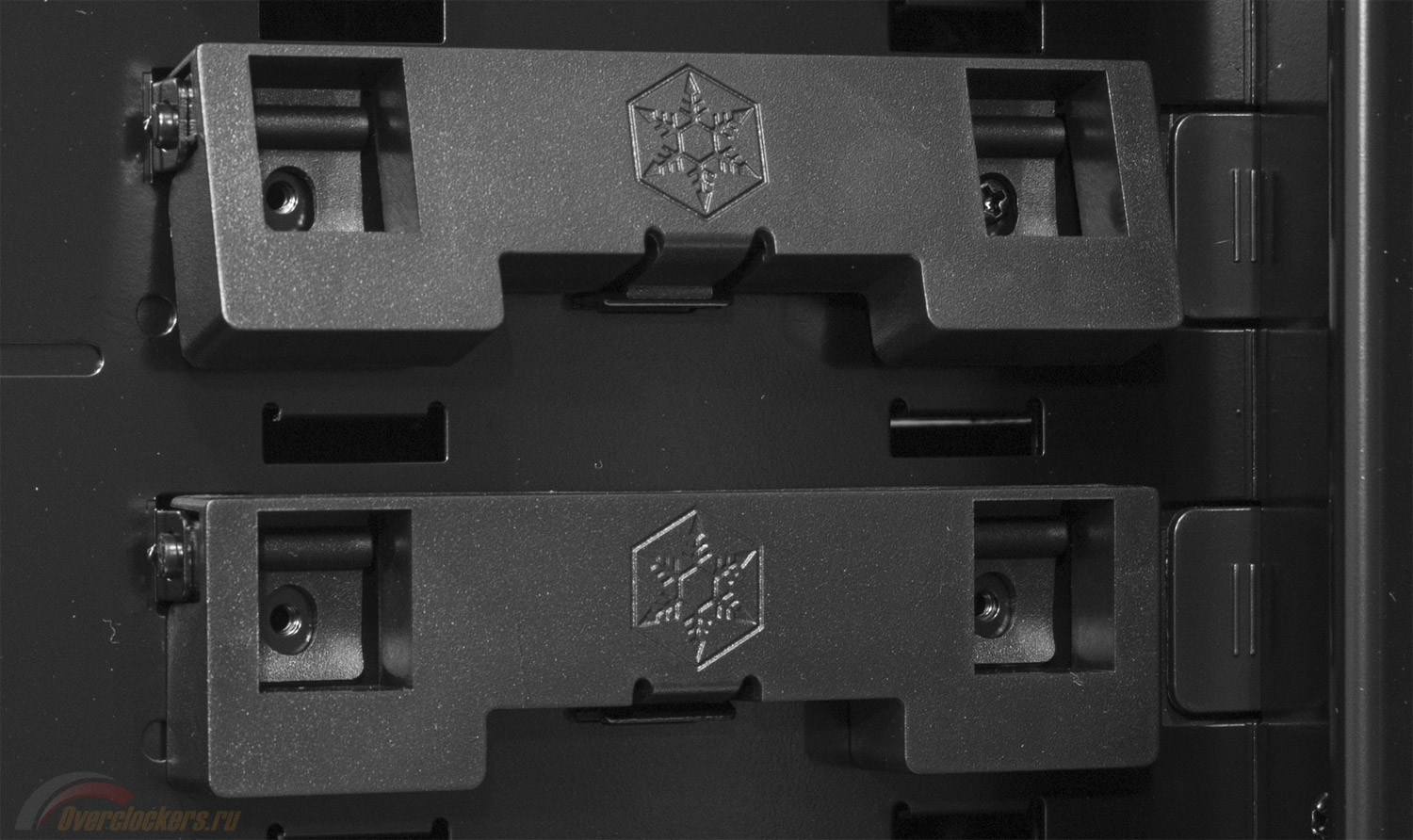

В Raven RV03 можно установить семь 5.25-дюймовых устройств. Сегодня столько не нужно, но все равно подобную возможность можно отметить как плюс. Крепление устройства – безвинтовое, при помощи специального запорного механизма с основной стороны корзины ODD (Optical Disc Drive).
Материнская плата устанавливается посредством стандартных семимиллиметровых стоек, шесть из которых изначально вкручены в поддон. Она располагается перевернутой на 90 градусов по часовой стрелке относительно тыловой панели. Помимо наиболее распространенных форматов ATX, microATX и Mini-ITX, предусмотрена поддержка моделей E-ATX и серверных SSI-EEB.
При подобном размещении системной платы, продувка корпуса в этом случае осуществляется снизу-вверх, причем нагнетателями прохладного воздуха выступают два 180 мм вентилятора, расположенные на днище, какие-либо препятствия (в виде корзин HDD и прочего) на пути воздушного потока отсутствуют.
В корпус может быть установлен процессорный кулер высотой до 163 мм, а максимальная длина графического адаптера составляет 345 мм.

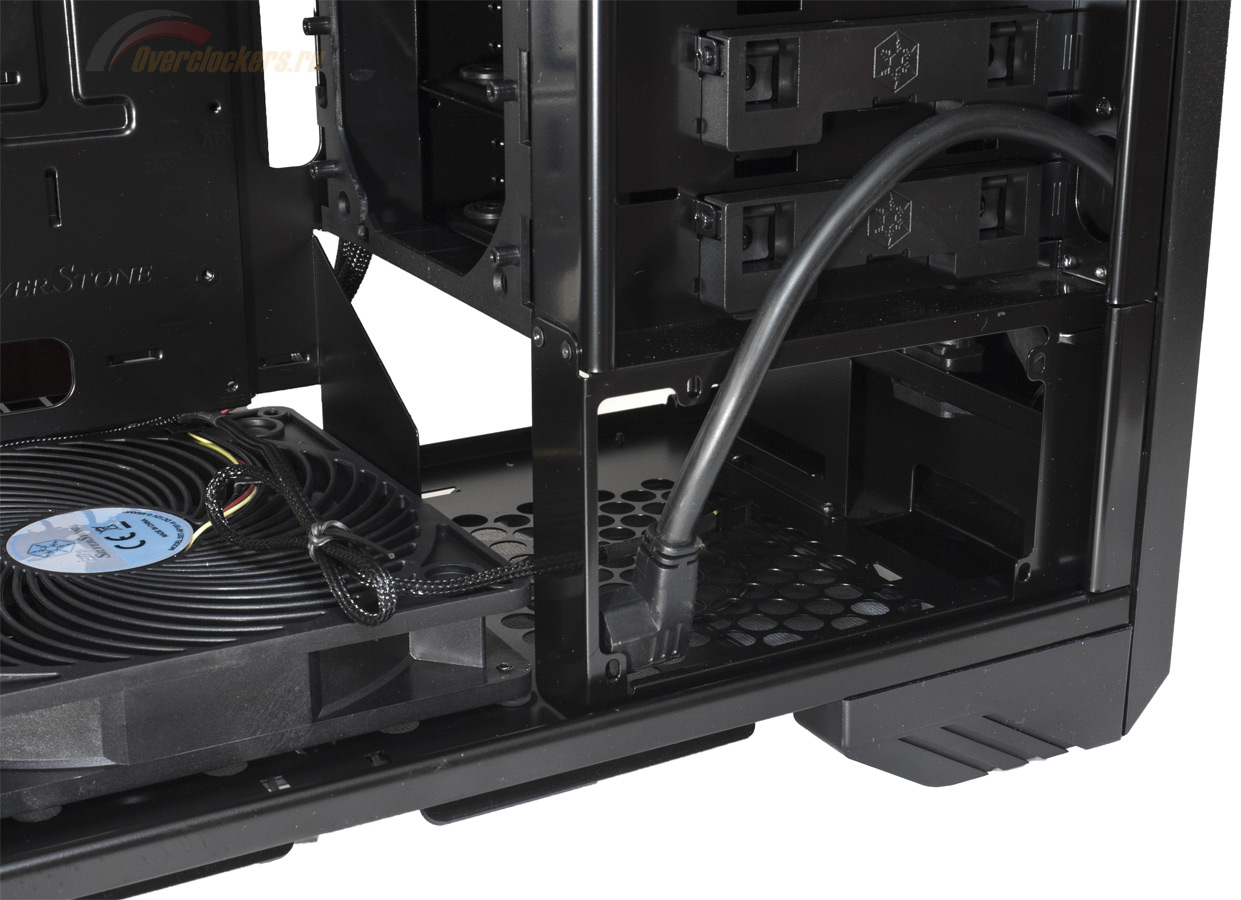

Блок питания размещается в передней нижней части корпуса на специальных пазах. Какая-либо мягкая «посадка» отсутствует. Ориентация БП может быть лишь в одном положении – вентилятором вниз. Что касается максимальной длины блока, то, как заявляет производитель, она составляет 180 мм.

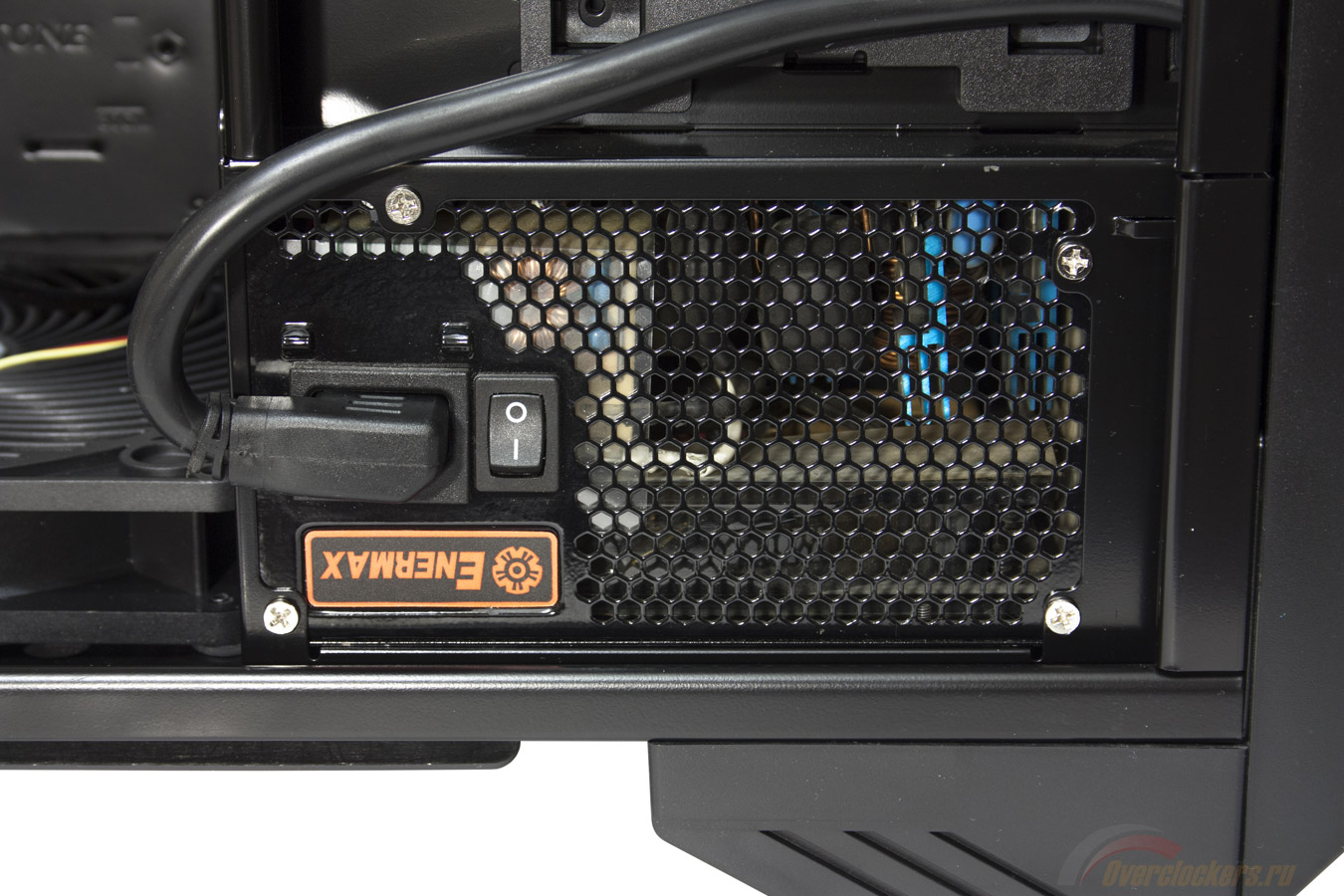

Забор прохладного воздуха блоком осуществляется через днище корпуса, а нагретый воздух из него выбрасывается со стороны левой боковой панели через решетку. Провод питания от сети 220 В подключается со стороны днища в передней части корпуса, затем его можно вывести из-под днища с любой из сторон.

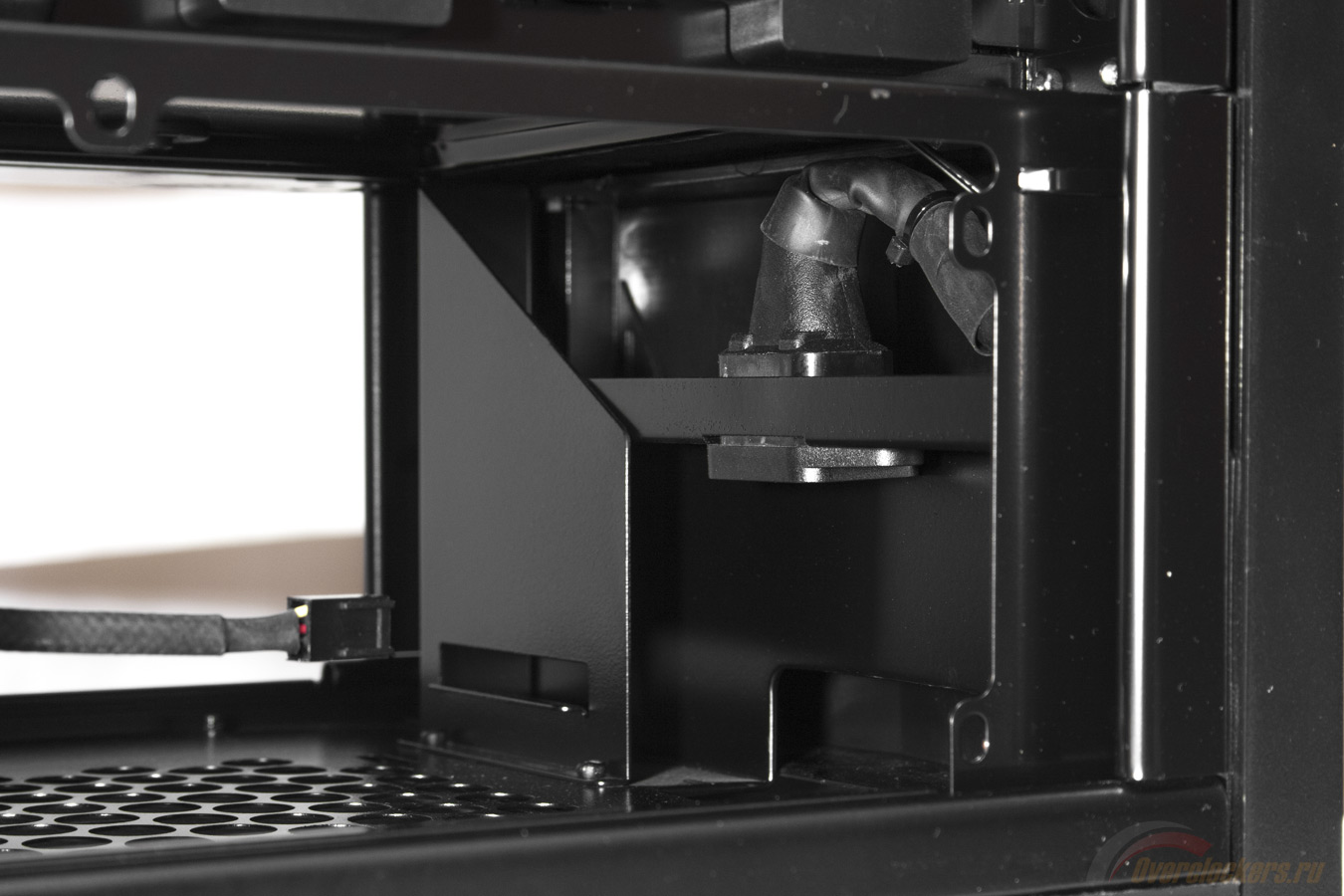

Удлинитель сетевого кабеля выведен в нижнюю часть, другой конец вставляется в блок питания внутри корпуса.

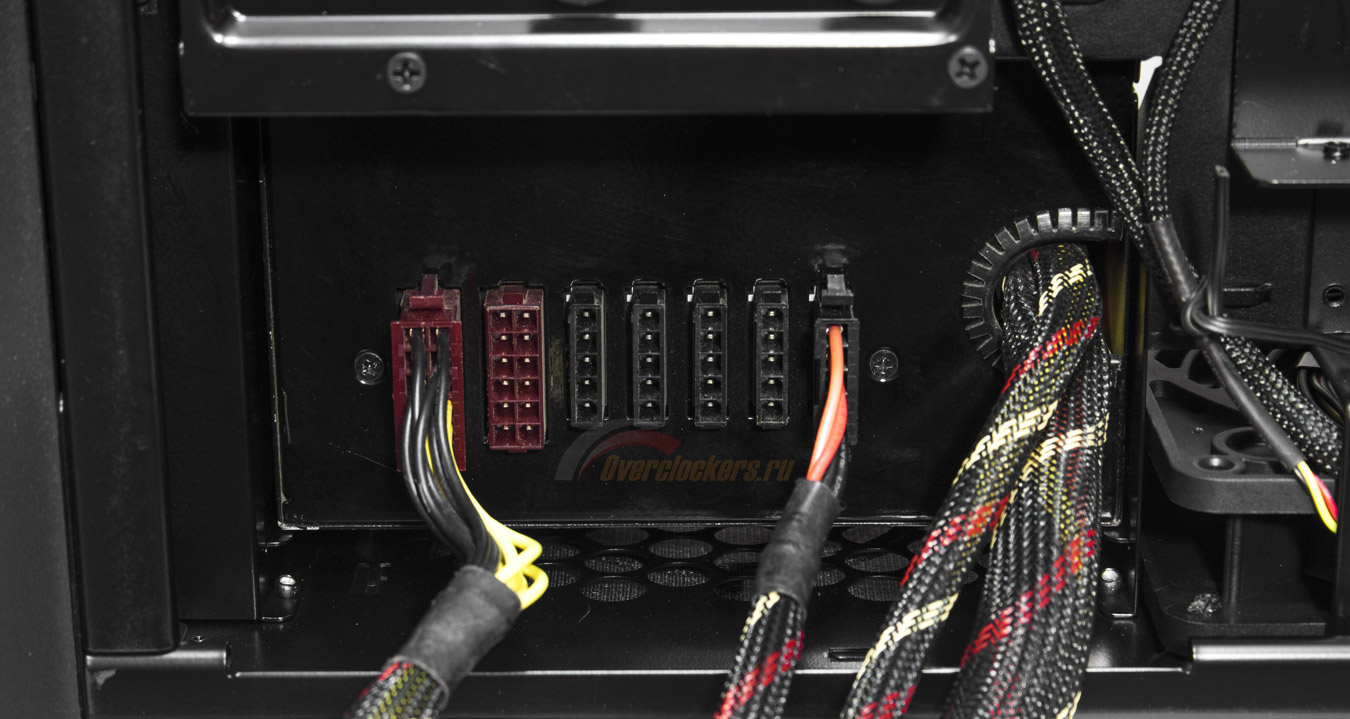

Со стороны разъемов установленного блока питания достаточно свободного места. При использовании модели БП длиной 140-160 мм часть проводов можно уложить прямо здесь.
Проблем при сборке компьютера в Silverstone Raven 3 выявлено не было. Компоненты устанавливаются и подключаются быстро и просто. Лишь с установкой накопителей пришлось чуть повозиться.

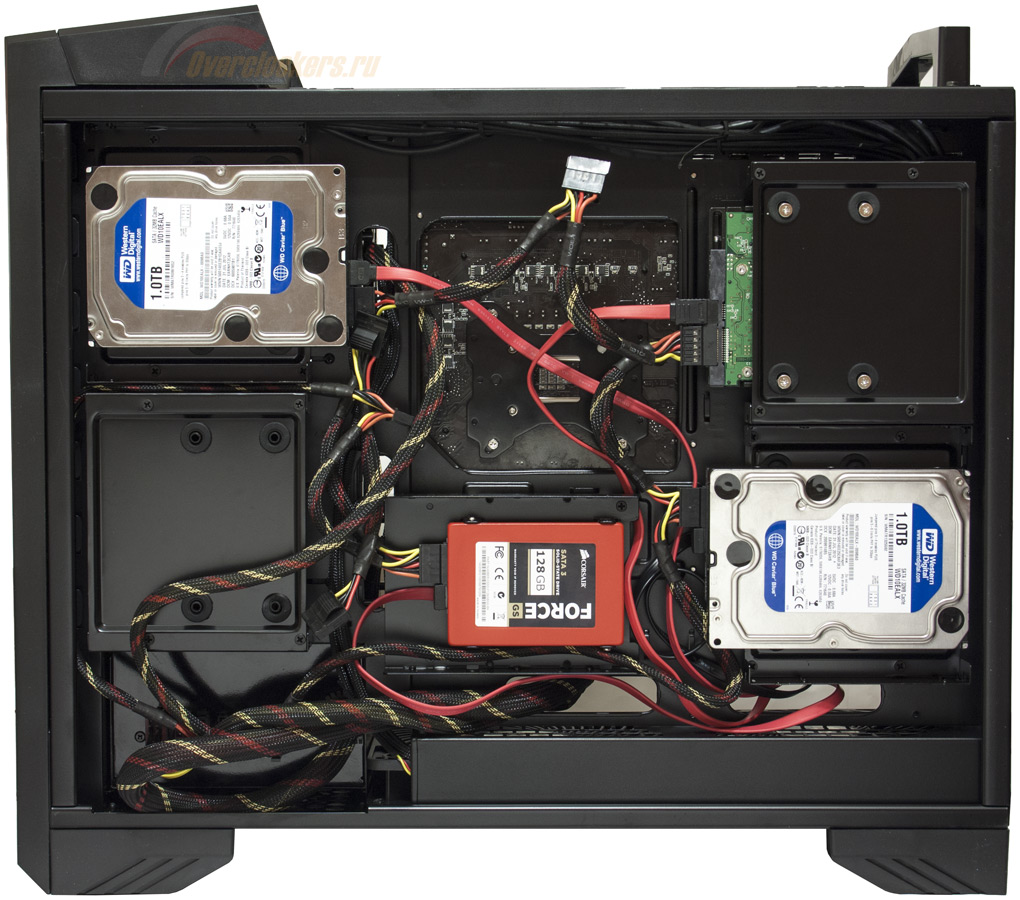

Размещение проводов за поддоном платы также не вызвало затруднений. Крепежная крестовина кулера CPU и вырез для нее в поддоне как нельзя лучше приспособились друг к другу.
Систему вентиляции в Raven 3 можно назвать экстремальной. В штатной поставке корпус насчитывает три вертушки, две из которых типоразмера 180 мм, с неслабой скоростью вращения крыльчатки. Но обо всем по порядку.

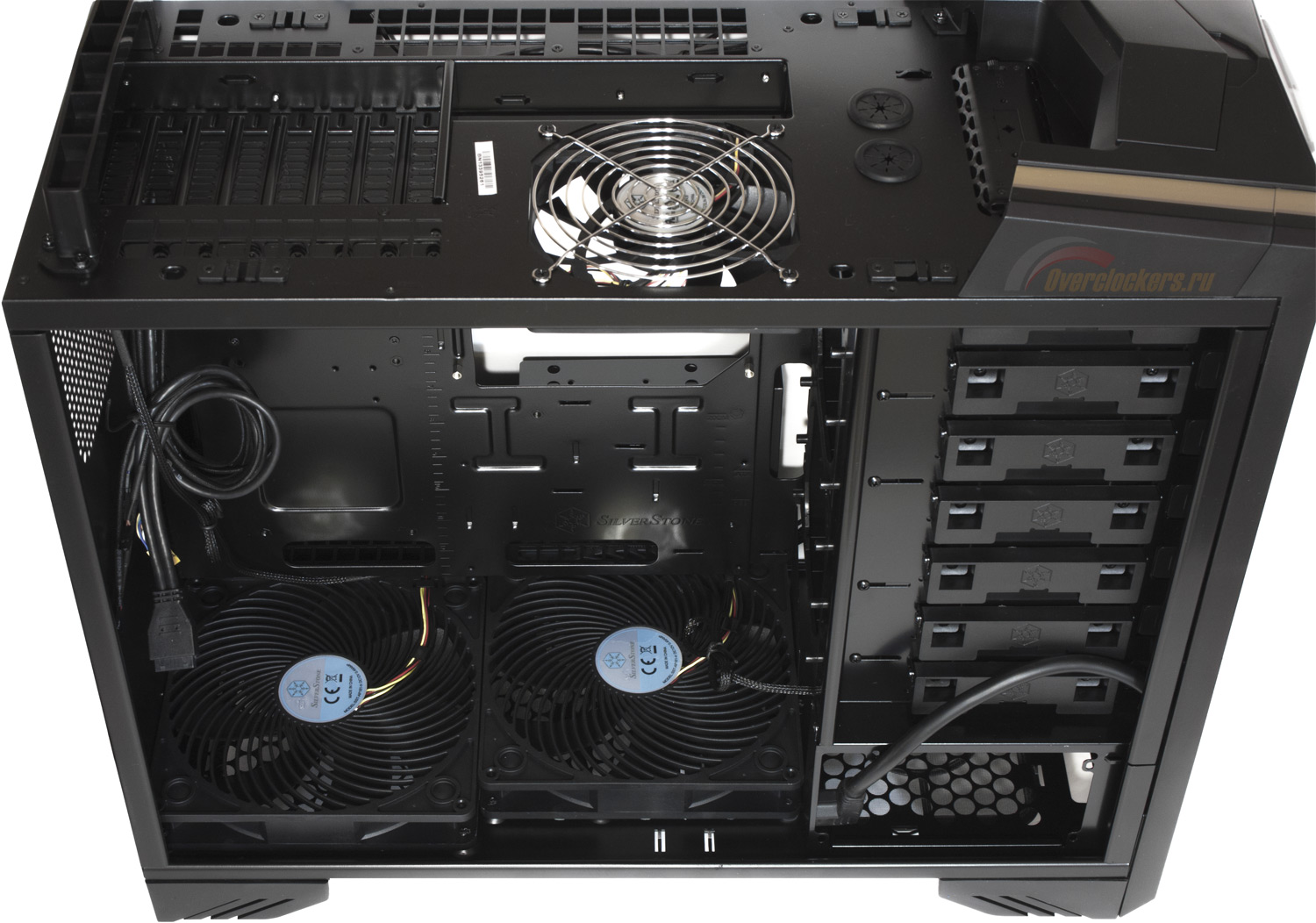

Итак, на днище корпуса установлены два вентилятора Air Penetrator AP181 (180 х 180 х 25 мм). Функционируя на вдув (и создавая воздушный поток направленного действия), они нагоняют прохладный воздух внутрь корпуса, эффективно продувая внутреннее пространство. Номинальная скорость вращения крыльчаток составляет ~1200 об/мин, что для типоразмера 180 мм довольно много. Но все не так печально.
В каждый вентилятор встроен двухпозиционный переключатель скорости вращения, который выведен в переднюю часть верхней панели корпуса. При переключении в режим Low скорость вращения крыльчатки снижается до ~700 об/мин (реальные ~800 об/мин).
«Стовосьмидесятки» оборудованы трехконтактным разъемом питания. Регулятор оборотов подключать не требуется: провод от него уже проложен внутри корпуса и выведен на панель. Тумблер с пометкой High регулирует обороты переднего 180 мм вентилятора, тумблер с пометкой Low – заднего. Ранее уже приводились фотографии с данными вентиляторами, поэтому повторяться нет смысла.
Третий фирменный вентилятор типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин расположен на верхней панели. Функционируя на выдув, он откачивает нагретый воздух из корпуса наружу. Скорость вращения его крыльчатки не регулируется, разъем питания – трехконтактный.
Что касается охлаждения жестких дисков, то установленные за поддон системной платы «винчестеры» призваны обдуваться нижними 180 мм вентиляторами. Вот только на кронштейнах HDD отсутствует какая-либо перфорация, что может свести эффективность обдува к минимуму.
Жесткие диски, расположенные в 5.25-дюймовых отсеках, охлаждаются вентиляторами, которых можно установить до четырех штук. Типоразмер – 120 мм. Пара моделей с фронтальной стороны и две штуки с внутренней стороны корзины для 5.25-дюймовых устройств.
При желании в корпус можно установить 120 мм вентилятор на тыловую панель, который будет заниматься дополнительным охлаждением видеокарты. Но, как показало тестирование, этого не требуется. Разве что в системе будут установлены несколько производительных графических адаптеров.
Еще одно место для 120 мм вентилятора предусмотрено в центральной части правой боковой панели корпуса. Установка вертушки поможет эффективнее охлаждать процессорное гнездо с обратной стороны PCB, а также может улучшить обдув установленных за поддон HDD.
Все три вентилятора можно подключить непосредственно к материнской плате через 3-pin разъемы, либо воспользоваться переходником-разветвителем из комплекта и «посадить» все вентиляторы на один разъем Molex.
| Название модели | Raven 3 (RV03) |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 235 x 522 x 570 |
| Масса корпуса (нетто), кг | 12.5 |
| Материал корпуса | Сталь (0.8 мм) / Пластик |
| Цветовая вариация | Black |
| Прозрачное окно | Есть (в зависимости от модели) |
| Внешние 5.25-дюймовые отсеки, шт. | 7 |
| Внутренние 3.5-дюймовые отсеки, шт. | 10 (6 в 5.25-дюймовых отсеках) |
| Внутренние 2.5-дюймовые отсеки, шт. | 2 |
| Слоты расширения, шт. | 8 |
| Внешние порты | 2 x USB 3.0 HD Audio |
| Поддержка материнских плат | ATX / microATX / Mini-ITX / E-ATX / SSI-EEB |
Штатная система охлаждения |
Нижний вентилятор: 2 x 180 мм (~1200/700 об/мин, вдув) Верхний вентилятор: 1 x 120 мм (~1000 об/мин, выдув) |
Расширение СО |
Нижний вентилятор: 2 x 180 мм Верхний вентилятор: 1 x 120 мм Тыловой вентилятор: 1 x 120 мм Фронтальный вентилятор: 2 x 120 мм Внутренний вентилятор: 2 x 120 мм Боковой вентилятор: 1 x 120 мм |
| Максимальная длина видеокарты, мм | 345 |
| Максимальная высота кулера CPU, мм | 163 |
| Максимальная длина блока питания, мм | 180 |
Во время испытаний в Silverstone Raven RV03 собиралась следующая система:
Эффективность системы охлаждения Raven RV03 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемом корпусе присутствует возможность переключать обороты вентиляторов в два положения, тестирование проводилось в двух скоростных режимах – High и Low. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Процессор Intel Core i5-2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 32 717 (8192 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Нагружались все три HDD одновременно. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 780 функционировала на фиксированных частотах 1019 МГц по ядру и 6010 МГц по памяти. Напряжение ядра также фиксировалось и в нагрузке составляло 1.162 В. Функция GPU Boost деактивировалась, предел по TDP увеличен до 130 Вт.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.0 Beta 19.
Скорость вращения турбины системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~2750 об/мин. Во время испытания других компонентов обороты СО понижались до минимальных ~1150 об/мин.
Стоит учесть, что стендовый видеоускоритель GeForce GTX 780 получил референсный дизайн и соответствующую СО. Благодаря этому, значительная часть нагретого им воздуха выбрасывается за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.0 Beta 19 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CКак и следовало ожидать, Silverstone Raven 3 показал отличные температурные режимы компонентов. Температура CPU в корпусе идентична открытому стенду, причем в обоих скоростных режимах. Температура GPU так и вовсе ниже на 3 градуса по Цельсию в режиме High и, что немаловажно – даже в режиме Low выигрыш составляет 1°C. Поразительный результат.
Победа во многом одерживается благодаря эффективному продуву корпуса. Мощный поток прохладного воздуха с двух нижних 180 мм вентиляторов, почти не встречая на своем пути сопротивления, полностью обдувает как материнскую плату, так и установленные компоненты.
С охлаждением жестких дисков, установленных за поддон платы, ситуация не идеальная, но показатели в норме: температура HDD в нагрузке не поднимается выше 40°C и 41°C в режимах High и Low соответственно. В то время как на открытом стенде аналогичный показатель равен 46°C. И все же хотелось бы лучших температурных режимов «винчестеров».
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность штатной СО и работающего ПК в целом. Скорость вращения крыльчатки вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1150 об/мин).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 30 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБПри максимальных оборотах вентиляторов Raven RV03 показал очень высокий уровень шума, компьютер в этом режиме превращается в «космодром». Но при переключении вертушек в режим Low шумность кардинально снижается, достигая комфортных на слух значений. Если учесть, что охлаждение компонентов эффективно и в режиме Low, то рационально будет использовать именно его. В режим High вентиляторы можно переключить при наличии в системе, например, нескольких горячих видеокарт.
Теперь поговорим о шумности при работе накопителей. Что не говори, а жестких дисков в Silverstone Raven 3 совсем не слышно. Отсутствует не только «грохотание» при частом перемещении головок дисков, но и передаваемая на корпус вибрация. Впрочем, подобного результата можно было ожидать из-за специфики конструктивных особенностей крепления HDD.
Корпус Silverstone Raven RV03 – отличное решение для сборки производительного ПК. В первую очередь стоит отметить хорошее охлаждение компонентов, «тихое» крепление HDD, модифицируемую фронтальную панель корпуса, да и вообще качественную и продуманную конструкцию в целом.
Правда, совсем уж «горячие» модели жестких дисков лучше размещать с фронтальной стороны корпуса, где будет осуществляться их активный обдув.
Что касается стоимости модели Silverstone, то в московских магазинах ее можно приобрести за сумму около 5000 рублей. Для этого корпуса ценник абсолютно адекватный.
Плюсы Silverstone Raven RV03:
Минусы корпуса:
Выражаем благодарность:
