Тест и обзор пяти моделей 120 мм вентиляторов: Cooler Master, DeepCool, Nanoxia, Scythe и Thermaltake

Оглавление

• Вступление
• Cooler Master Blade Master 120
• Scythe GlideStream 120
• DeepCool UF 120
• Thermaltake ISGC Blue Fan 120
• Nanoxia FX EVO 120
• Сводные данные
• Заключение

Вступление

В новом материале будет рассмотрена очередная подборка из пяти вентиляторов типоразмера 120 мм. Некоторые из них рассчитаны на эффективную работу вкупе с радиатором, но другие предпочтительнее использовать для охлаждения корпуса системного блока. В любом случае, каждый испытуемый обладает своими достоинствами и недостатками, а главное – эффективностью.

Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.

Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).

На этот раз перед вами обзор Cooler Master Blade Master 120, DeepCool UF 120, Nanoxia FX EVO 120, Scythe GlideStream 120 и Thermaltake ISGC Blue Fan 120, предоставленных для тестирования нашим партнером – компанией Регард.

Cooler Master Blade Master 120

Одной из популярных компаний, занимающихся, в том числе, выпуском различных моделей вентиляторов является Cooler Master. Модели этой фирмы уже несколько раз успели побывать в нашей тестовой лаборатории и в основном оставляли положительное впечатление, отличаясь либо невысокой ценой и тишиной в работе, либо качественным охлаждением радиатора.

Серия Blade Master насчитывает три модификации «вертушек», различающихся форм-фактором, начиная с 80 мм и заканчивая тестируемым образцом 120 мм. Отличительной чертой линейки можно назвать достойную эффективность, использование четырехштырькового разъема подключения и (относительно конкурентных продуктов) невысокую стоимость.

Вентилятор оборудован крыльчаткой с семью лопастями слегка изогнутой формы, которая выполнена из черного пластика, как и его рамка. В роли подшипника выступает обычная втулка, однако разработчик дополнительно доработал ее и немного увеличил продолжительность жизни, таким образом, время наработки на отказ составило 40 000 часов.

Полная спецификация вентилятора:

Вентилятор поставляется в простой пластиковой упаковке с задней стенкой из картона, как и большинство моделей Cooler Master. На лицевую сторону разработчик вынес достоинства испытуемого, среди которых, к примеру, высокая эффективность и при этом тишина в работе, хотя заявленные 2000 оборотов ставят под сомнение данный факт. С обратной стороны упаковки находится таблица характеристик и небольшое описание.

В отсеке для комплектации пользователь найдет лишь винты крепления и резиновые прокладки.

Кабель вентилятора, как уже отмечалось, несет на себе четырехконтактный разъем, позволяющий управлять оборотами вентилятора методом ШИМ, но вот никакой оплетки он не имеет.

Владельцы данного продукта без проблем смогут настроить работу вентилятора на нужные для себя обороты, в пределах заявленных значений. Что до общей методики, то Blade Master смог опуститься лишь до 800 оборотов при напряжении 6,4 В. При этом пиковое значение скорости вращения точно соответствовало отметке в 2000 об/мин, при 12 В.

Результаты тестирования Cooler Master Blade Master 120:

Перейдем к тестам.

Честно сказать, сюрпризов данный образец не преподнес. Понятно, что эпитет «тихий», будет соответствовать неким минимальным значениям оборотов, так оно и вышло, ведь при 800 RPM уровень шума составил 29 дБ.

Эффективность работы устройства действительно высока, и где-то начиная с 1200 оборотов его уже вполне можно использовать на радиаторах различной конструкции. Свободный и необремененный излишним сопротивлением воздушный поток остается высоким на любой отметке скорости вращения.

Если построить график от уровня шума, то, конечно, все выглядит не слишком радужно, ведь высокая эффективность напрямую сопряжена с большим уровнем шума и за отличный продув радиаторов придется «заплатить» 40, а то и 47 дБ.

Разумеется, с охлаждением процессоров у Blade Master никаких проблем не возникло.

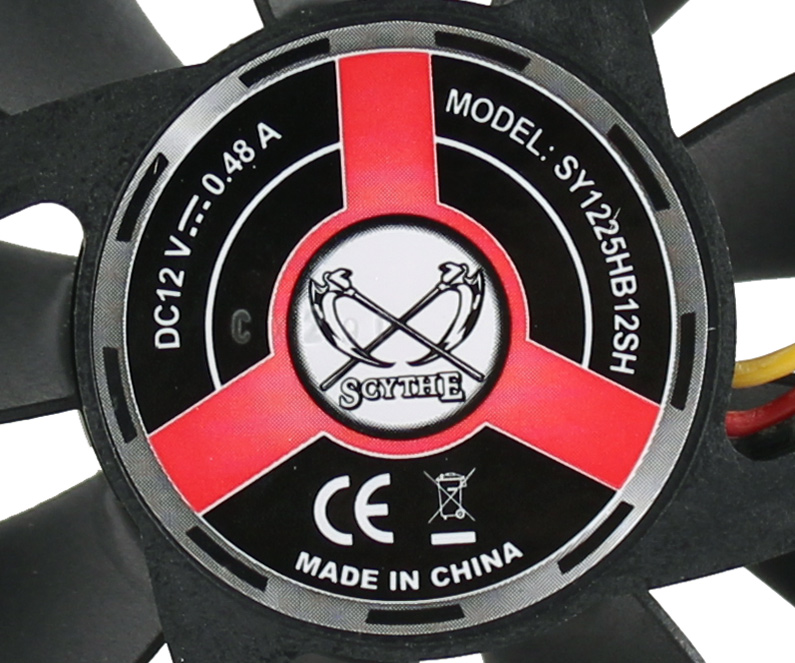

Scythe GlideStream 120

Компания Scythe сделала себе имя на системах охлаждения, и практически всегда ее продукты находят то, чем могут выделиться среди прочих конкурентов.

На этот раз тестируется вентилятор Glide Stream 120, отличающийся высокой эффективностью и (как и многие другие «вертушки» Scythe) широким диапазоном оборотов, правда, в данном случае, тестируется модель с трехштырьковым разъемом, а следовательно, пользователю придется искать пути снижения напряжения своими силами.

Данная модель встречается на рынке повсеместно, хотя уже снята с производства, а ближайший действующий аналог будет иметь скорость вращения 1400 оборотов, против 2000 тестируемой модификации с маркировкой SY1225HB12SH. Разработчик отмечает особую форму лопастей вентилятора, способствующую свободному прохождению воздуха, что касается «начинки», то, как и у первого испытуемого, используется простая втулка. На этот раз подшипник не претерпел дополнительных ухищрений, а потому, заявленное время наработки на отказ составляет 30 000 часов.

Полная спецификация вентилятора:

Также как и модель Cooler Master, этот Glide Stream поставляется в простой пластиковой упаковке, которая украшена многочисленными надписями и краткими описаниями. Что интересно, хотя устройство явно метит в сторону систем охлаждения, сам производитель предлагает использовать ее в качестве корпусного вентилятора и это при воздушном потоке в 117 CFM и 38 дБ (заявленные значения)?

Комплектация насчитывает переходник с 3-Pin на 4-Pin «Molex», а также крепежные винты.

Модель недорогая и оборудована простым трехконтактным разъемом подключения, но на кабеле присутствует черная оплетка.

Вместо положенных 2000 RPM стартовая скорость вентилятора составила 2100 оборотов при 12 В, что, впрочем, вписывается в пределы погрешности. Снижение питания позволило работать устройству вплоть до 3.4 В, при этом скорость вращения составила 600 об/мин.

Результаты тестирования Scythe Glide Stream 120:

С уровнем шума все понятно. На полных оборотах вентилятор «завывает», доходя до 49 дБ, тем не менее, уже в районе 1000 об/мин, уровень звукового давления становится комфортным и находится около отметки в 30 дБ.

Эффективность также на высоте, но если вы хотите использовать Glide Stream 120 совместно с радиатором, то готовьтесь к работе при приличной скорости вращения.

На графике, построенном от уровня шума отлично видно как эффективность этой «вертушки» тает при снижении создаваемого им звукового давления.

Температурные показатели отличные, опять же, если не рассматривать нижнюю границу.

DeepCool UF 120

В качестве очередного корпусного вентилятора выступает популярная модель Deep Cool UF 120, аналог которой (но только в формате 140 мм) мы рассматривали ранее.

В качестве особенностей устройства разработчик называет покрытие рамки, которое должно способствовать снижению вибрации. Впрочем, если взглянуть на UF 120 под другим углом, то это довольно простой и недорогой вентилятор на шарикоподшипнике и с четырехконтактным разъемом подключения.

Вентилятор поставляется в светлой картонной упаковке среднего размера с пластиковым окном. На лицевой стороне коробки находятся логотипы преимуществ, а с обратной стороны технические характеристики, переведенные на основные языки, включая русский.

Комплекта поставки, как такового и нет, исключая антивибрационные шпильки.

Кабель обернут в мягкую прорезиненную оплетку, и использует четырехштырьковый черный разъем.

На этот раз расхождений между управлением методом ШИМ и снижением питания нет, вентилятор исправно работал на своих 1500 об/мин при 12 В, а снижение до 5.6 В позволило выставить скорость вращения равную 500 оборотам.

Результаты тестирования Deep Cool UF 120:

В целом, UF 120 действительно оказался далеко не самой шумной моделью среди протестированных ранее устройств. Был зафиксирован максимум в 40 дБ при 1500 об/мин, тогда как минимальное значение уровня шума находится уже на отметке порядка 26 дБ.

Эффективность вентилятора Deep Cool не вызывает сомнений, если мы говорим об его использовании в качестве корпусной «вертушки». Все отлично, практически при любых оборотах, а вот если установить UF 120 на радиатор, то вам потребуются все 1500 об/мин, чтобы показать высокую эффективность охлаждения.

То же самое отлично видно на графике, построенном от уровня шума, наверняка можно найти куда более эффективные модели, демонстрирующие более высокие показатели CFM на отметке в 40 дБ, зато такой вентилятор отлично справится с охлаждением корпуса при скромном уровне шума.

При нижней границе диапазона звукового давления результаты температур действительно выглядят посредственно, но в целом, на самом деле, все не так и плохо, если подняться, скажем, до 33 – 35 дБ.

Thermaltake ISGC Blue Fan 120

А теперь кое-что новенькое. Вообще, компания Thermaltake широко известна в мире, да и в отечественном регионе хорошо распространена. Я думаю, большинство читателей нашей лаборатории помнят приход «суперкулеров», одним из которых являлся Big Typhoon, встречающийся на стареньких конфигурациях некоторых пользователей конференции и по сей день.

Модель вентилятора ISGC Blue Fan относится к редкой (для современных версий вентиляторов Thermaltake), которая не имеет никакой подсветки, вместо этого у нее есть определенный ряд интересных отличий.

Во-первых, несмотря на отсутствие подсветки, крыльчатка и лопасти устройства выполнены из синего полупрозрачного пластика, что создает дополнительный элемент дизайна. На краях лопастей присутствует небольшие отверстия и разработчик, как и всегда, рапортует, что именно его «инженерные» наработки способны снизить уровень шума (в данном случае, правда, всего на 3%). С начинкой тоже, вроде, все в порядке, используется гидродинамический подшипник, а заявленное время наработки на отказ составляет 50 000 часов.

Полная спецификация вентилятора:

Модель стоит на пару долларов дороже прочих, а поставляется в небольшой картонной упаковке с прозрачным окном, с обеих сторон которой можно прочитать о преимуществах устройства. С тыльной стороны, как и всегда, находится небольшой блок с техническими характеристиками.

Комплект поставки насчитывает несколько аксессуаров, хотя ничего особенного тут и нет:

• Переходник с 3-pin на 4-pin «Molex»;
• Руководство пользователя;
• Антивибрационные штырьки;
• Винты крепления.

Все интересное начинается при рассмотрении кабеля вентилятора. Сам кабель подключения обычный, с трехконтактным разъемом и оплеткой. От него идет еще один кабель с ручкой управления оборотами. Сама по себе идея не самая свежая, кроме того, не то чтобы удобная, ведь придется каждый раз лезть в корпус системного блока, для регулировки в ту, или иную сторону. И все же, какое-никакое, а управление оборотами есть.

Для вентилятора заявлен диапазон в 800 – 1300 об/мин, однако при снижении питания до 6.5 В оказалось возможным выставить стабильные 400 оборотов.

Результаты тестирования Thermaltake ISGC Blue Fan 120:

Максимальный уровень шума высок, если мы вспомним, что скорость вращения вентилятора всего 1300 об/мин, но при скорости вращения в 700 оборотов уже достигается значение около 30 дБ, а на 400 об/мин его совершенно не слышно, так как остается всего 25 дБ.

Эффективность устройства очень сильно отличается в различных режимах использования. Если без внешнего сопротивления она достаточно высока, то с радиаторами просто катастрофически падает, наверное, это один из худших результатов среди прочих протестированных моделей. Таким образом, вентилятору остается только бороться за обдув корзины с жесткими дисками и «выхлоп» на корпусе.

Соответствующим образом выглядит график, построенный от уровня шума.

Как и следовало ожидать, при комфортных значениях звукового давления, температура на процессоре слишком высока, чтобы использовать данный вентилятор для этой задачи.

Nanoxia FX EVO 120

В заключение рассмотрим еще один интересный вентилятор компании Nanoxia, который обладает самым крупным комплектом поставки среди представленных моделей. Продукты этой немецкой компании нередко выделяются среди оппонентов высоким качеством изготовления, посмотрим, что нам может дать FX EVO 120.

Всего есть две разновидности FX EVO, первая оснащается четырехконтактным разъемом подключения, а вторая имеет в комплекте поставки специальный регулятор оборотов.

Вентилятор использует матовую полупрозрачную зеленую крыльчатку. В составе устройства применяется некий «нано» подшипник, впрочем, данное «ругательное» в наших реалиях слово позволяет разработчику заявлять до 150 000 часов наработки на отказ и давать 10 лет гарантии, а такое встречается не так уж часто.

По меркам 120 мм моделей вентиляторов, FX EVO поставляется в крупной коробке с прозрачными отсеками, через которые можно рассмотреть и саму «вертушку» и комплектный регулятор оборотов. На коробке находится много информации, включая технические характеристики устройства.

• Комплект поставки состоит из:
• Руководства пользователя;
• Крепежных винтов;
• Антивибрационных шпилек;
• Регулятора оборотов.

Сам регулятор сделан просто, но качественно, его планку можно закрепить в один из отсеков расширения корпуса, на задней панели. На черной планке присутствует небольшая алюминиевая ручка с приятной ребристой текстурой.

Кабель вентилятора обтянут в оплетку и оснащен стандартным трехштырьковым разъемом, при этом он действительно длинен (500 мм).

Как и предыдущий участник теста в лице модели Thermaltake, FX EVO начал работу с 1300 об/мин и смог спокойно функционировать на 400 оборотах при питании, равным 3,6 В.

Результаты тестирования Nanoxia FX EVO 120:

Так как модели Thermaltake и Nanoxia имеют равные обороты, то сравнить их особенно интересно. В первом тесте «на шум», разница между ними совершено незначительна.

А вот эффективность вентиляторов при использовании радиаторов заметно отличается в пользу продукта Nanoxia, если же мы сравним их показатели «без нагрузки», то они вновь оказываются максимально близки.

Примерно то же самое происходит и на графике, построенном от уровня шума. Что интересно, при 30 дБ FX EVO эффективнее в работе с радиаторами, но немного слабее без дополнительного сопротивления.

Температуры оказались не самыми лучшими, особенно на низких значениях оборотов, и все же они превосходят таковые на вентиляторе Thermaltake.

Сводные данные

Сведем все характеристики моделей в единую таблицу:

Помимо основных участников тестов, в графики были добавлены три показательных модели из предыдущих тестов:

• Enermax Apollish Vegas – модель, предлагающая баланс возможностей;
• Scythe Slip Stream – недорогой популярный вентилятор известного бренда;
• Zalman ZM-F3 – один из наиболее ярких представителей бюджетного сегмента, о котором не слышал разве что самый ленивый оверклокер.

Начинаем с уровня шума:

Как это часто бывает, на графике сложно отметить какие-то конкретные модели, выделяющиеся сверх тихим или громким нравом. Большинство линий на графике переплетается, выстраиваясь в ровную колонну. Хотя, например, Deep Cool UF 120 и Glide Stream оказались в среднем чуть тише (на равной скорости вращения).

Уровень эффективности с зависимостью от скорости вращения - не самый полезный график из представленных, ведь одним из главных условий будет тихая работа, поэтому переходим к следующей сводной диаграмме.

Сравнивая эффективность с привязкой к уровню шума, уже выстраивается определенная картина. Итак, безапелляционным лидером стала модель Scythe Glide Stream 120, показывающая лучшую эффективность среди всех участников, при равном уровне шума. Также неплохо выглядит модель Deep Cool, особенно, если вам важно охлаждения корпуса, а вот вентиляторы Thermaltake и Nanoxia находятся в середине списка.

Сравним модели при равном уровне шума в 30 дБ.

При условно комфортном уровне шума в 30 дБ, максимальную эффективность вновь демонстрирует модель Scythe Glide Stream, причем с большим отрывом. Второе место между собой разделили Deep Cool UF 120 и Cooler Master Blade Master 120, остальные участники немного отстают от них.

Далее сравним работу вентиляторов с учетом их влияния на температуру.

Первым начинаем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon:

В охлаждении стал лидером вентилятор Cooler Master, а где-то начиная с 40 дБ, отлично смотрится Glide Stream. Что до остальных, преимущественно корпусных «вертушек», то они значительно уступают указанным соперникам, исключая, разве что Nanoxia FX EVO.

И отдельно для 30 дБ:

Лучшим на отметке в 30 дБ стал Blade Master 120 c результатом в 83 градуса Цельсия, это, к слову, действительно немного, даже если сравнить с Scythe Slip Stream, а вентиляторы Deep Cool и Thermaltake остаются в аутсайдерах, но нам уже понятно почему.

Сменим радиатор на AXP-140:

В лидерах по-прежнему Blade Master и Glide Stream, причем первый отличается лучшими показателями температуры.

Замена радиатора мало изменила картину для 30 дБ, хотя, теперь Blade Master не лучший в таблице, к тому же его догнал вентилятор Nanoxia.

Заключение

Как и в прошлый раз, большинство участников тестов поделились на группы эффективных моделей и устройств для корпуса системного блока. Пора подводить итоги.

В качестве неплохих корпусных вентиляторов можно отметить модели Thermaltake ISGC Blue Fan 120 и DeepCool UF 120. Конечно, UF 120, все же чуть более эффективен, но разница между ними не так велика. Стоит отметить, что вентилятор Thermaltake совершенно не предназначен для охлаждения радиатора любой конструкции, зато оснащен простым регулятором оборотов на проводе.

Где-то посередине между двумя «мирами» расположилась довольно интересная модель Nanoxia FX EVO. Прежде всего, это устройство выделяется достаточно низким уровнем шума, возможностью управления оборотами при помощи ручки на тыльной стороне корпуса, а также большой гарантией и длительным временем наработки на отказ. Модели недостает эффективности для хорошего охлаждения радиаторов, и все же, с некоторыми оговорками ее можно приспособить для этого дела.

В эффективной группе расположились два высокооборотистых вентилятора Scythe Glide Stream 120 и Cooler Master Blade Master 120. Оба хороши в своем деле, оба шумны на высоких оборотах и стоят примерно равных денег. Продукт компании Cooler Master выигрывает за счет возможности управления оборотами методом ШИМ, благодаря чему пользователю будет проще настроить устройство на необходимую скорость вращения.
