Шестой выпуск сводных тестов Radeon HD 7770. Предыдущие:
Сегодня мы познакомимся с ещё двумя видеоадаптерами основанными на графическом процессоре AMD Radeon HD7770. Обилие и разнообразие моделей у каждого производителя делает затруднительным выбор при покупке. Разумеется, ключевым моментом является цена и от неё многие отталкиваются. Это стараются учитывать и вендоры. Некоторые компании стараются минимизировать издержки – экономят на всём, чём только можно, и в итоге разница между моделями даже видеокарт среднего уровня может достигнуть 500 рублей.
Однако наивно полагать, что покупатель приобретает всегда самую дешёвую видеокарту. Есть даже поговорка: «мы не настолько богаты, чтобы покупать дешёвые вещи». Простой пример: продаются два видеоадаптера за примерно одну цену: самый дешёвый AMD Radeon HD 7770 и самый дорогой 7750. Поначалу кажется логичным отдать предпочтение первому варианту и аргумент очень весомый – выше производительность. Потом выясняется, что видеокарта без упаковки, гарантия на неё один год, вентилятор воет как волк и, по-хорошему, надо заменить систему охлаждения. Тут вступает в действие уже другая поговорка, о том, что «скупой платит дважды».
Или вот другой пример. На витрине лежат две абсолютно одинаковые референсные видеокарты GeForce GTX 780, допустим под марками ASUS и Palit. А цена отличается на 2000 рублей. Как такое возможно? Но самое интересное заключается в том, что люди готовы переплатить за наклейку эти деньги. Почему? Во-первых, важную роль играет бренд, а во-вторых, разница в гарантии. Так принято во всём мире – можно немного переплатить, чтобы получить более быстрое и качественное обслуживание. У нас пока такой механизм не работает, скорее просто срабатывает надежда, что «дороже, значит лучше». Увы, это не всегда так.
И сегодня компания TUL, владеющая брендами VTX3D и Power Color, покажет два разных подхода к снижению стоимости продукта. Встречаем: VTX3D AX7770 1GBD5-DH и Power Color AX7770 1GBD5-HE и, как обычно, говорим спасибо нашему партнеру, компании Регард за предоставленные на тест карты.
Этот бренд не очень известен на нашем рынке, хотя уже давно на нём присутствует. TUL – крупный производитель и является одним из ключевых партнёров AMD.
Встречает нас яркая красная упаковка среднего размера.
Традиционно для бюджетных моделей, используется единая упаковка для всей продуктовой линейки.
Все основные спецификации продукта описаны в небольшой наклейке, которая находится спереди в левом нижнем углу. По ней можно легко различить разные модификации. В левом верхнем углу находится логотип производителя. С правой стороны на нас смотрит Руби:
В дополнение нам сообщают, что это версия GHz Edition, о карта поддерживает трехмониторные конфигурации.
С обратной стороны та же картинка с Руби, только поменьше и слева, а справа на нескольких языках приведены краткие характеристики, которые относятся к любой видеокарте на базе графического процессора. В центре на сером фоне перечислены ключевые особенности архитектуры.
Внутри коробки скрывается картонный каркас, в котором зафиксировано все содержимое. Видеокарта в качестве дополнительной защиты упакована в антистатический пакет с из «пузырчатого» полиэтилена.
Среди инструкций и аксессуаров можно обнаружить только это:
Переходник с DVI на D-Sub, брошюра по установке и диск с программным обеспечением. Мостик CrossFire отсутствует, хотя разъём для объединения двух видеокарт на плате есть. Значит, придётся покупать его отдельно. Ещё кому-то понадобится сбегать в магазин за переходником питания PCI-e. Понятно, что будущее уже наступило, и у всех современных блоков питания соответствующие разъемы уже есть. Но что делать тем, у кого старый БП шестиконтактных коннекторов?
С первого же взгляда становится понятно, что перед нами не референсный дизайн – он не подразумевает наличия микросхем памяти с обратной стороны платы.
У системы охлаждения свой уникальный дизайн, но насколько она эффективна может показать только тестирование. После её демонтажа становится ещё более заметна разница с эталонным вариантом.
Особенно это заметно по системе питания, которая перебралась в правую часть. Она выполнена по формуле 3+1. Конденсаторы твердотельные, катушки индуктивности в ферритовой оболочке, а транзисторы самые заурядные.
ШИМ-контроллер, питающий графический процессор, представлен микросхемой uPI Semiconductor uP6206.
Рядом находится ещё один – Nexsem NX2124A, предназначенный для памяти.
По центру видеокарты расположен графический процессор Cape Verde XT.
С обеих сторон распаяны восемь микросхем памяти типа GDDR5 производства компании Samsung. Видимо, менее ёмкие микросхемы ставить выгоднее, даже с учётом того, что для них нужно больше места и усложняется разводка.
С другой стороны, установив вместо этих более ёмкие микросхемы можно без особых усилий выпустить модификацию с увеличенным объёмом памяти.
Система охлаждения представляет собой очень простую конструкцию.
Как обычно, в её основе лежит алюминиевый радиатор по форме напоминающий боксовый кулер процессоров Intel.
Он крепится с обратной стороны четырьмя подпружиненными винтами. Спереди, четырьмя саморезами прикручивается пластиковый кожух с вентилятором.
Здесь используется устройство Apistek GA82S2U с техническими характеристиками 12 В, 0,45 А. Исходя из них он не должен быть тихоней. В качестве термоинтерфейса используется серое мягкое вещество.
На задней панели видеокарты находится четыре видеовыхода.
Именно поэтому в комплекте можно обнаружить переходник DVI – D-Sub. Дополнительное питание на плату подаётся посредством одного шестиконтактного разъёма 6-pin PCI-e.
На мой взгляд, здесь немного упрощена система питания. Принципиальные изменения её не сильно затронули, но изменились используемые компоненты и их расположение. С другой стороны дизайн усложняется разводкой для микросхем памяти с обратной стороны. Однако это может быть банальная унификация для того, чтобы не делать несколько вариантов печатных плат, а массово изготавливать универсальную.

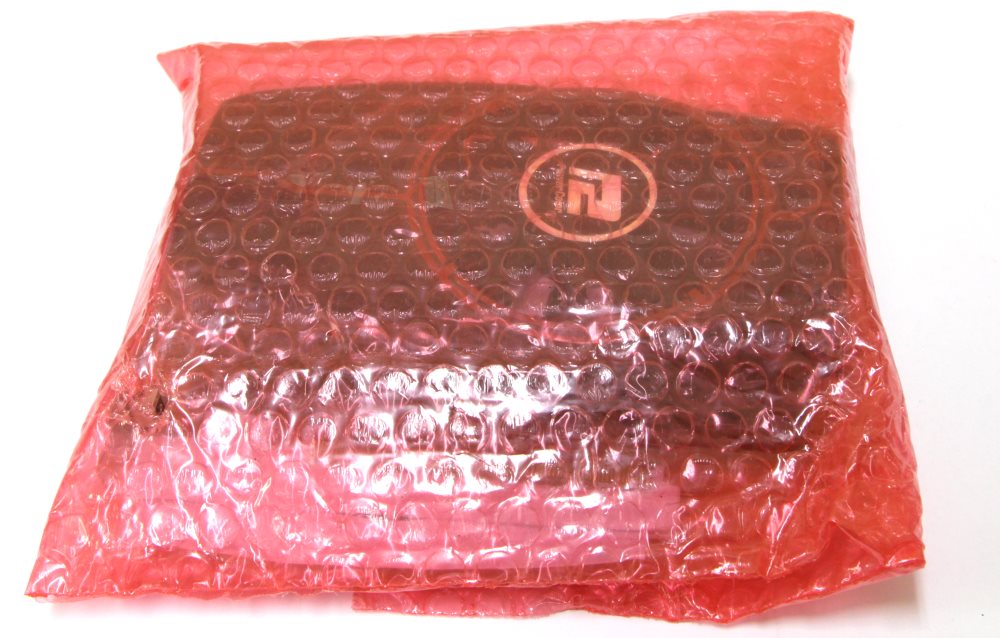

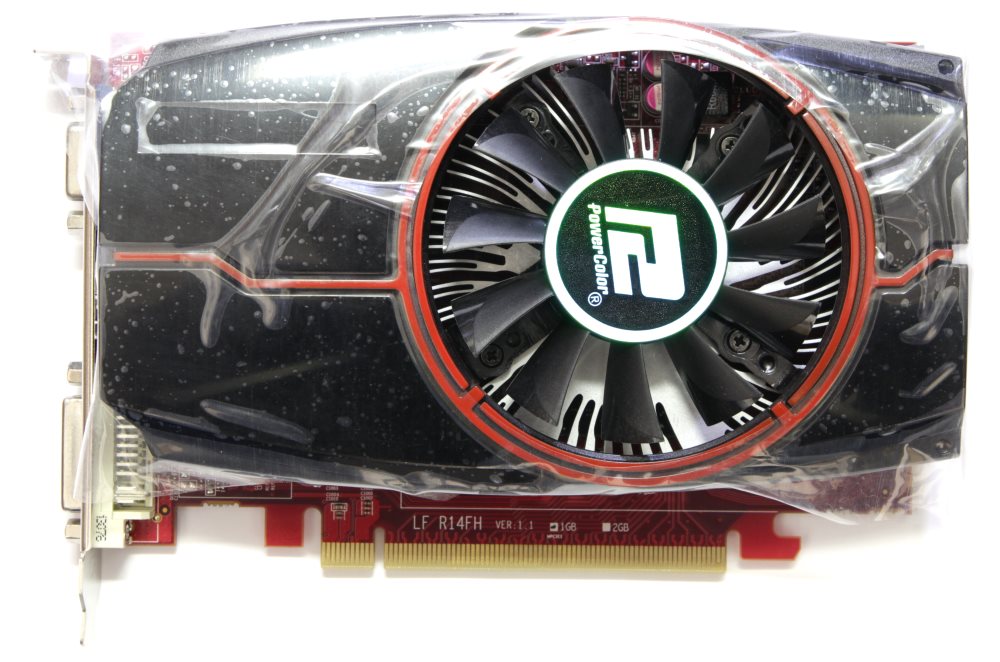

Мы уже познакомились с одной видеокартой этого производителя, которая была основана на эталонном дизайне. Чем отличается эта версия из названия понять сложно. Ясно лишь то, что карта поставляется в ОЕМ исполнении. Упаковка представляет собой ни что иное, как антистатический пакет с воздушными элементами.
В комплекте поставки – только инструкция и диск с программным обеспечением.
Даже ни одного переходника. Если со стороны поддержки мониторов всё понятно: присутствуют три наиболее распространённых интерфейса, то с питанием – не до конца. Опять производитель проигнорировал заботу о тех покупателях, у которых до сих пор нет в блоке питания шестиконтактного разъема PCI-e.
Уже по видеовыходам на задней панели можно смело заявить, что дизайн видеокарты не эталонный.

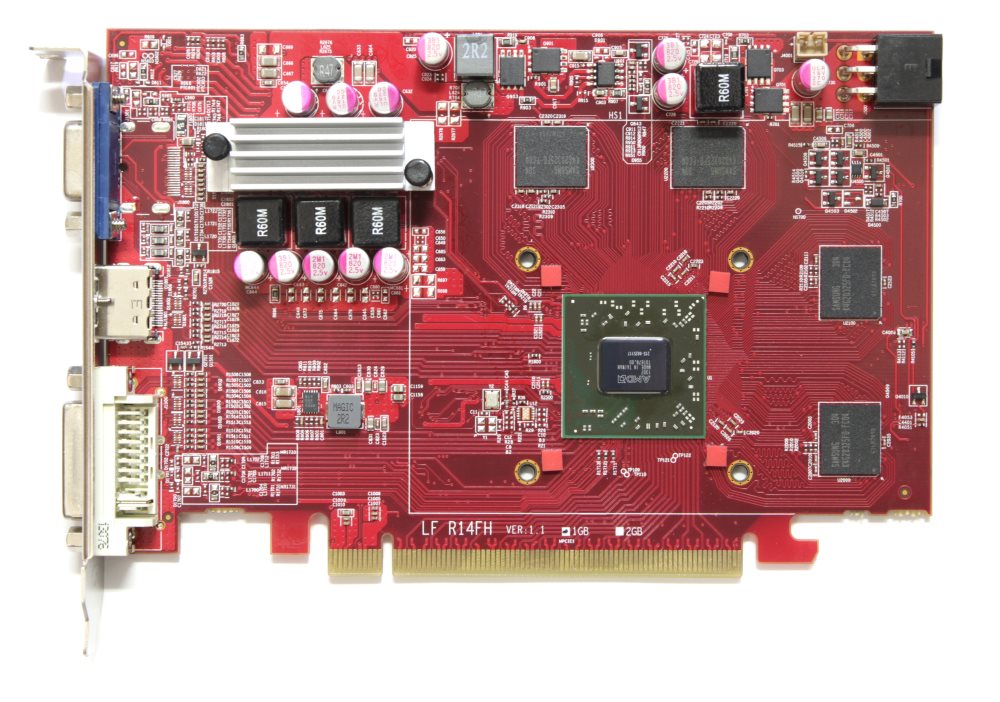

В остальном внешне она очень похожа на рассмотренную ранее. Похожая система охлаждения и тот же цвет печатной платы. Что касается расположения силовых элементов, то сразу это не заметишь. Если же присмотреться, то поймёшь, что у этого дизайна нет ничего общего с референсным.

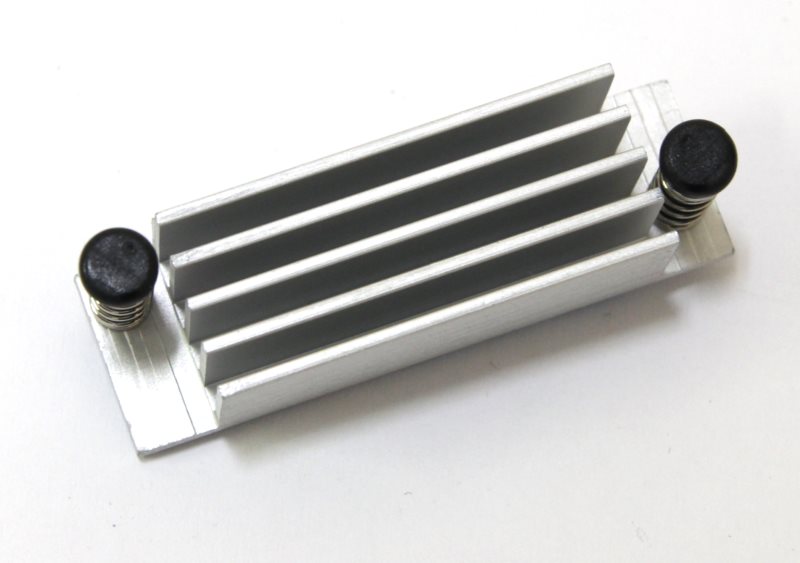

К тому же силовые элементы сразу не заметишь потому, что транзисторы закрыты небольшим алюминиевым радиатором.

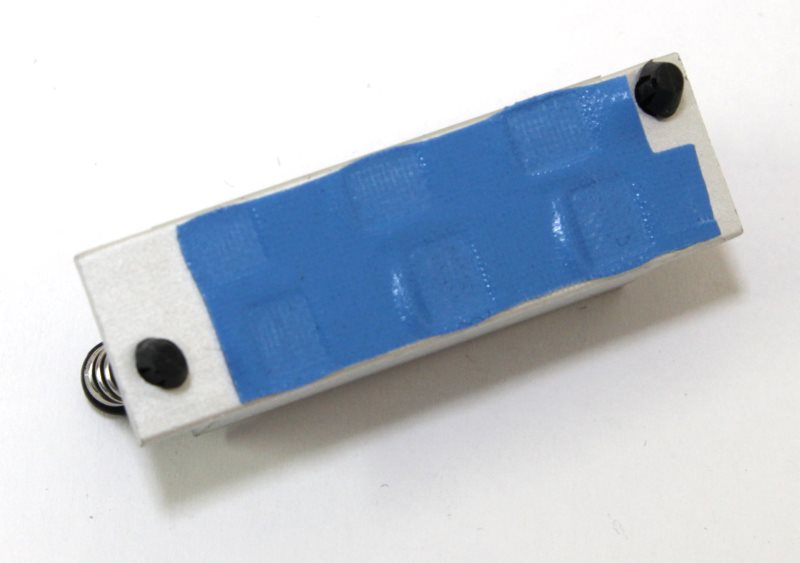

Он крепится при помощи двух пластиковых клипс на пружинках, а в качестве термоинтерфейса используется синяя терморезинка толщиной около 1 мм. Питание выполнено по схеме 3+1+1.
ШИМ контроллер обеспечивающий графический процессор представлен микросхемой uPI Semiconductor uP1609R, распаянной с обратной стороны.
Кроме него можно обнаружить ещё два Anpec APW7165C. Один из них распаян спереди сверху, а другой сзади.

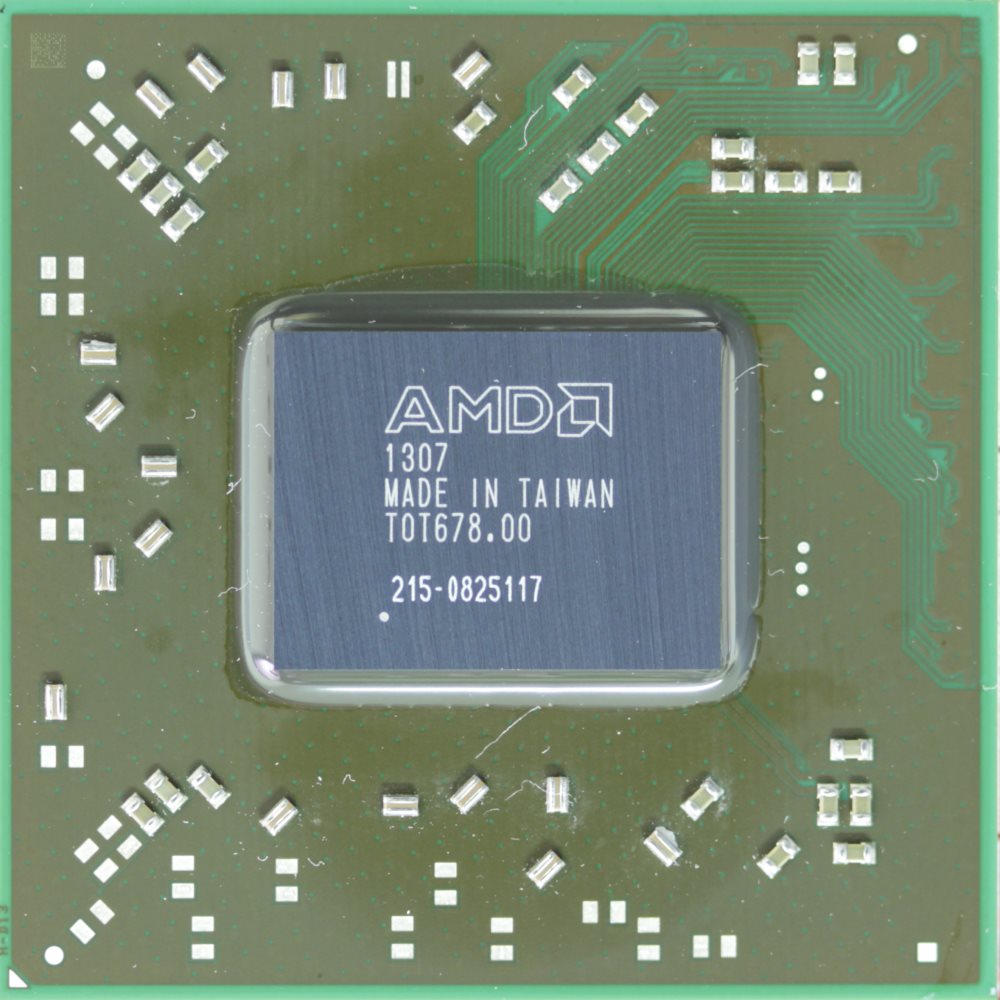

С лицевой стороны находится видеопроцессор AMD Cape Verde XT.
Повёрнутой буквой "Г" его окружают четыре микросхемы памяти типа GDDR5 производства компании Samsung.
Вместе они обеспечивают 128-ми разрядный интерфейс, а их совокупный объём составляет 1 Гбайт. С обратной стороны чипов памяти нет. С первого взгляда кажется, что система охлаждения не претерпела изменений, и производитель решил не сорить деньгами, а на все модели семейства установить одинаковые кулеры. Однако это не так.

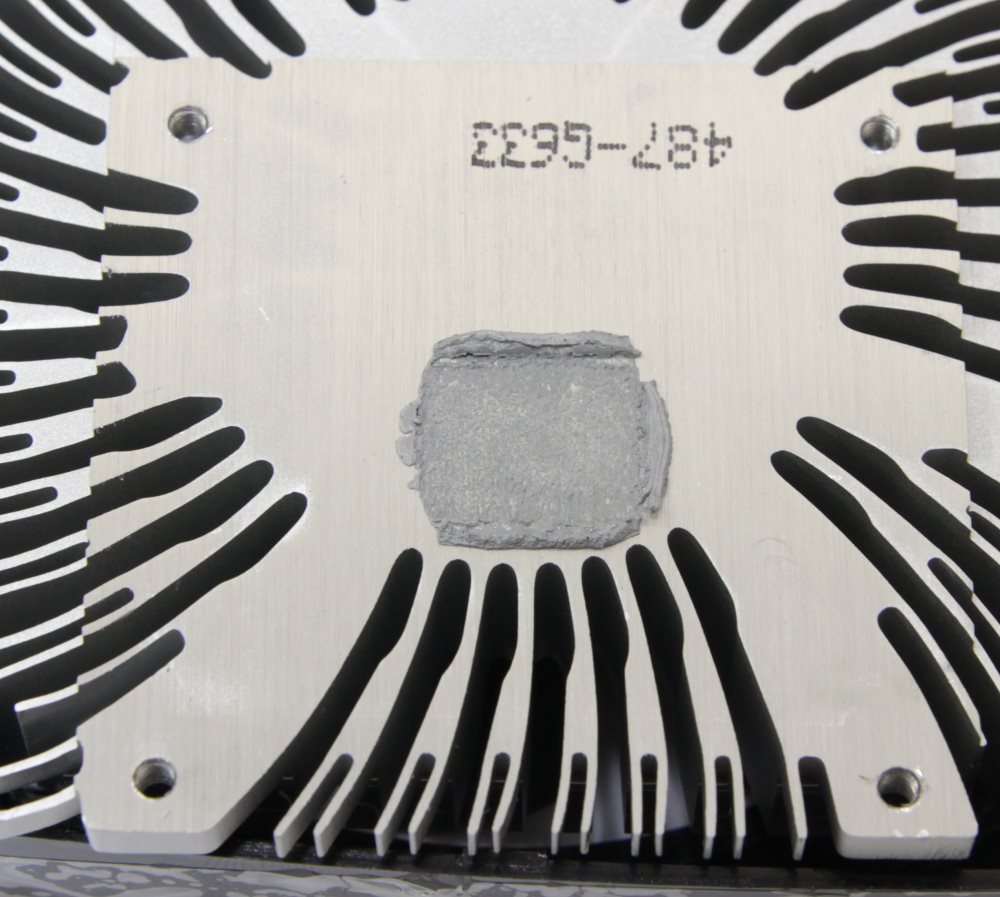

Здешняя конструкция также не очень сложная, но немного отличается. Крепление по-прежнему осуществляется при помощи четырёх подпружиненных винтов. В качестве термоинтерфейса используется мягкое вещество серого цвета.

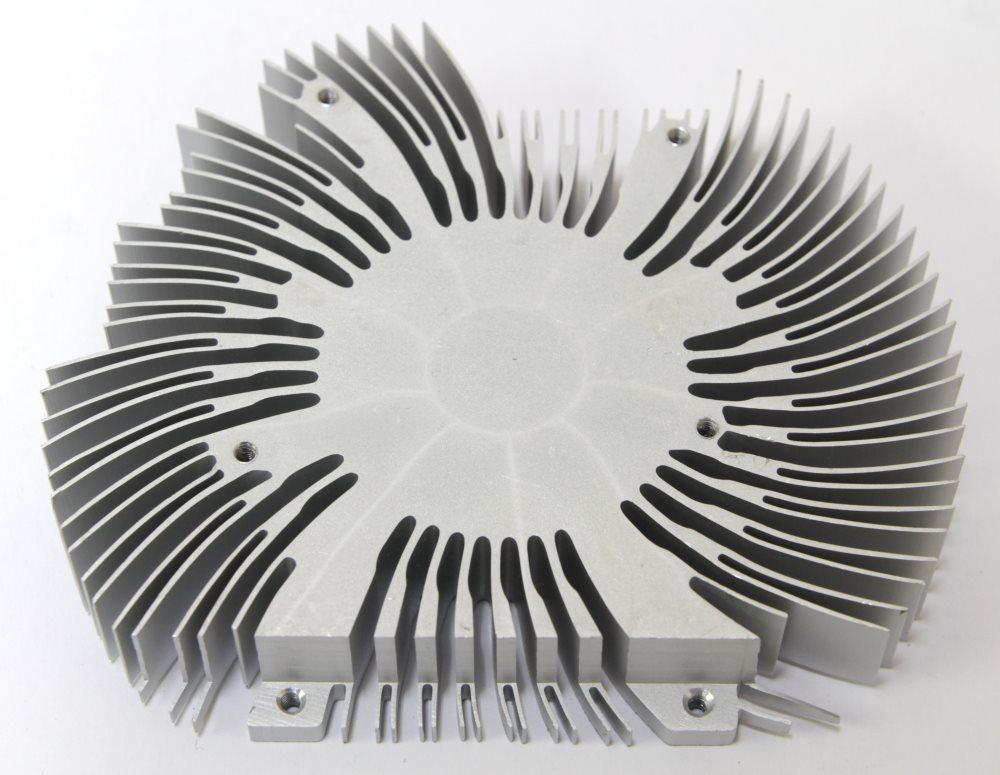

Теперь стало заметно основное отличие – это радиатор. Он также изготовлен из алюминиевого сплава, но на этот раз не окрашен в чёрный цвет, и форма его абсолютно другая.

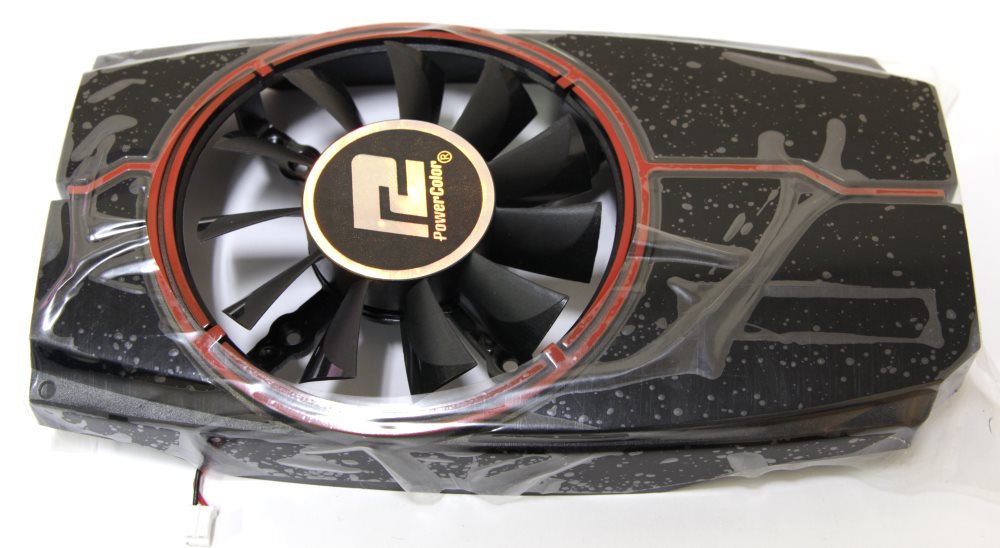

Зато кожух с интегрированным в него вентилятором остался без изменений, поэтому две разные системы охлаждения так легко спутать с первого взгляда.
Здесь также используется устройство Apistek GA82О2U с техническими характеристиками 12 В, 0,45 А.
На видеокарте присутствует шестиконтактный разъём для дополнительного питания, но при этом переходника в комплекте нет.

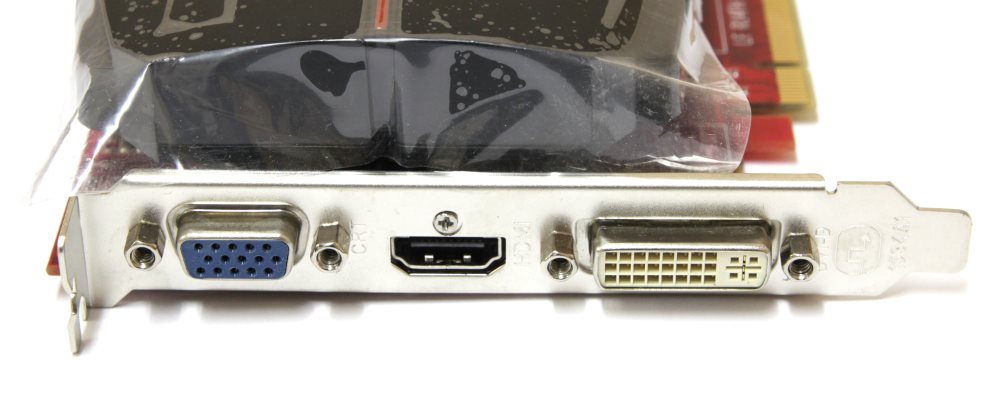

На задней панели находятся три различных видеовыхода.
Эту видеокарту очень легко спутать с рассмотренной ранее Power Color AX7770 1GBD5-DH потому, что цветовая палитра у них одинаковая, а также абсолютно совпадает кожух системы охлаждения. При этом дизайн печатной платы и радиатор кулера отличаются кардинально.
Тестирование видеокарт проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП в ходе тестирования были отключены. Боковая стенка корпуса была открыта.
Сегодня производитель нас определённо разочаровывает. С заводским разгоном всё ясно – его нет. Кроме этого, на обеих картах отсутствует мониторинг скорости вращения вентилятора. Иными словами, перед нами предстали какие-то бюджетные решения с базовыми частотами и простыми системами охлаждения.

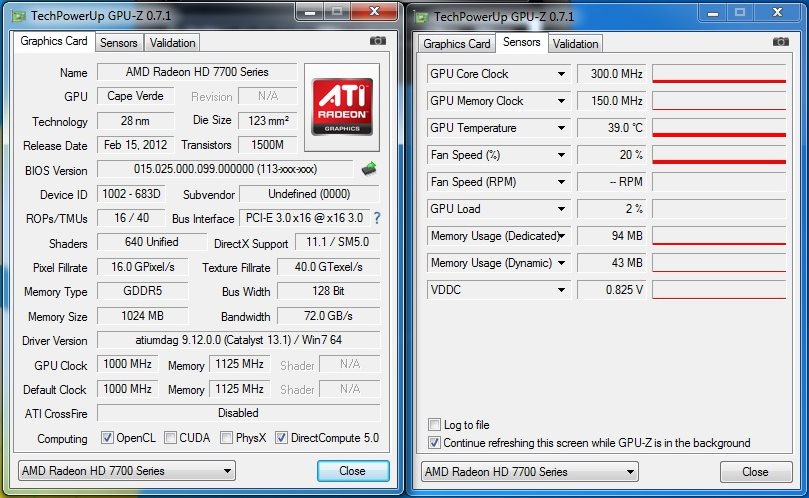

Начнём с изучения работы видеокарты под брендом VTX3D. Сперва посмотрим на поведение видеоадаптера в режиме полного отсутствия нагрузки.
Здесь важную роль играет напряжение на видеопроцессоре, чем оно выше, тем больше температура. От кулера здесь мало что зависит. К тому же отлично видно, что в этом режиме частоты видеопроцессора и памяти снижаются до значений 300 / 150 МГц. Вентилятор работает тихо, мониторинг показывает 20%, а температура подросла до 39°С. Переходим к обычному рабочему состоянию. Для этого я сымитировал нагрузку при помощи утилиты MSI Kombustor. Очень часто бывает, что пройдя это испытание, видеокарта не справляется с работой в реальных приложениях, например Unigine Heaven. С его помощью проверяется разгон, а для разогрева будет достаточно Kombustor.
Сказать тут особо нечего – это фиаско системы охлаждения. При температуре 77°С вентилятор разогнался до 91% от максимума, демонстрируя при этом уровень шума в 51,3 дБ. Даже играя в наушниках, скорее всего вы услышите кулер. Однако на этом сюрпризы не заканчиваются. Вентилятор оказался разбалансированным, и даже тяжёлый корпус стал подрагивать. После этого я уже был в сомнении по поводу успешного разгона. Но всё-таки частоты в итоге немного удалось поднять.

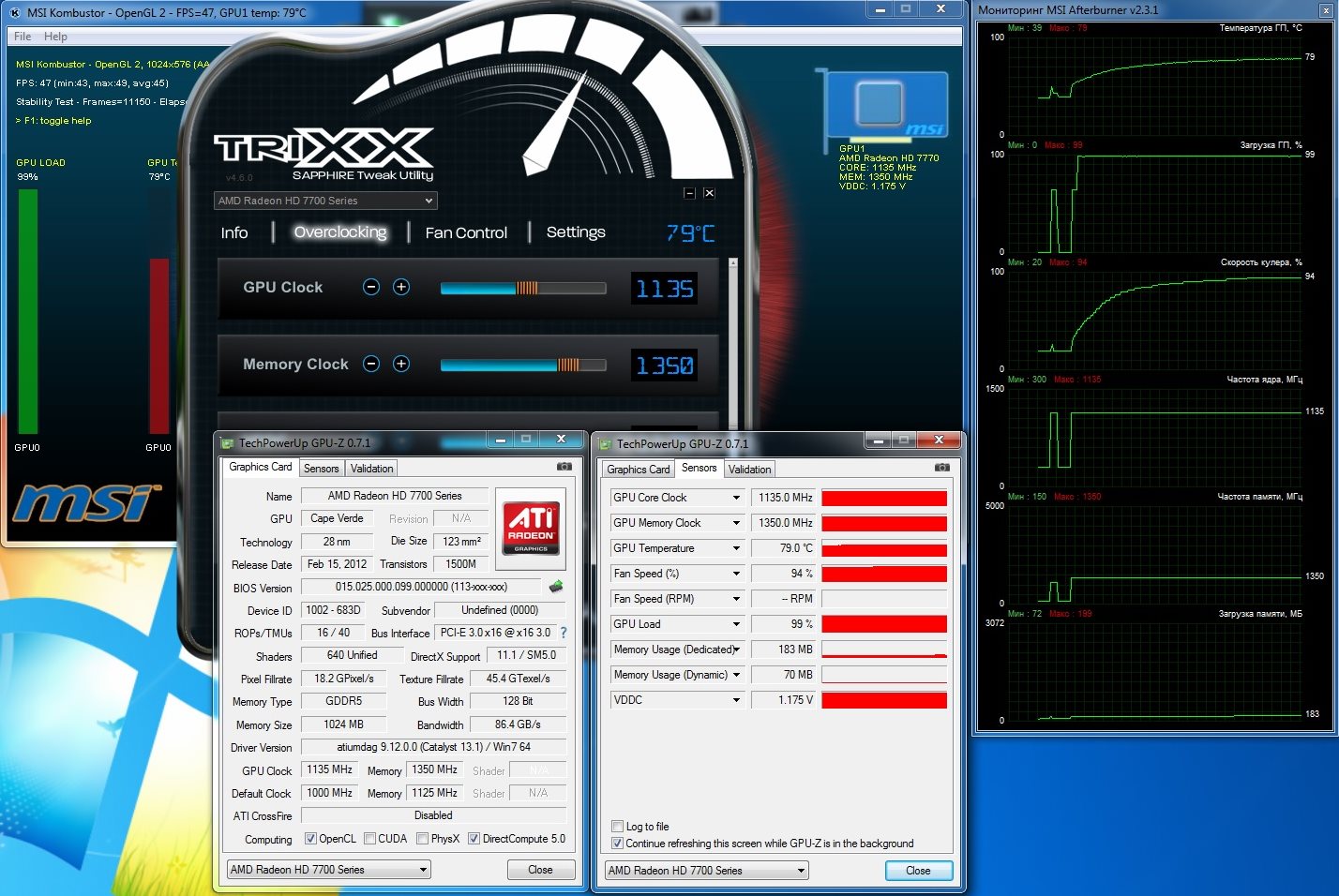

Для этого пришлось воспользоваться утилитой Sapphire Trixx: в отличие от MSI Afterburner, она позволяет регулировать напряжение на большинстве видеокарт серии AMD Radeon HD 7770. Правда, в данном случае это оказалось совсем ненужно. И без увеличения напряжения удалось немного поднять частоту как графического процессора, так и памяти. При этом выросли температура, скорость вращения вентилятора, а вместе с ними и шум, хотя казалось бы, куда уж больше?

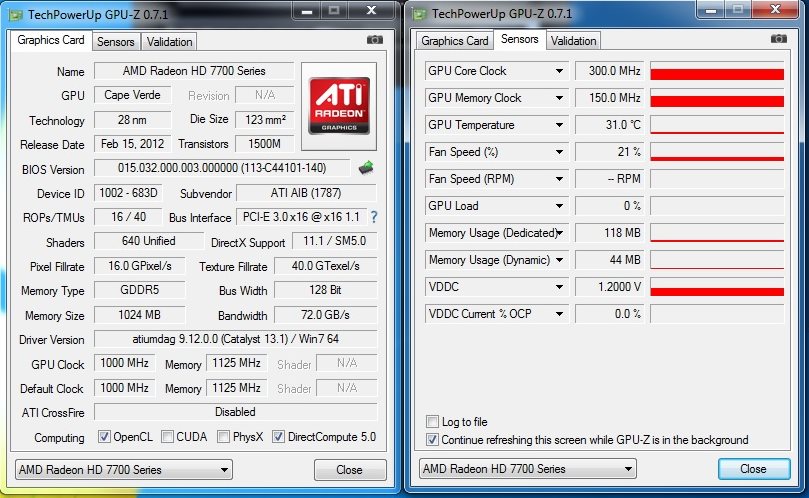

Теперь посмотрим, как обстоят дела с видеоускорителем Power Color. По традиции начнём с режима простоя.
Хорошо видно, что частоты видеочипа и памяти снизились, а вот напряжение осталось прежним. Хотя, возможно, мониторинг привирает потому, что температура ниже, чем в предыдущем случае. А вот шума она в таком состоянии делает больше несмотря на точно такой же вентилятор. Теперь проверим видеокарту в работе.
После продолжительного времени значение температуры начинает колебаться около отметки в 68°С. Это очень неплохой показатель. Если бы только снова не вмешался шум... Он меньше чем у VTX3D, но всё-таки присутствие видеокарты отчётливо слышится. Создалось впечатление, что с такой температурой в нагрузке разогнать этот видеоадаптер можно немного больше.

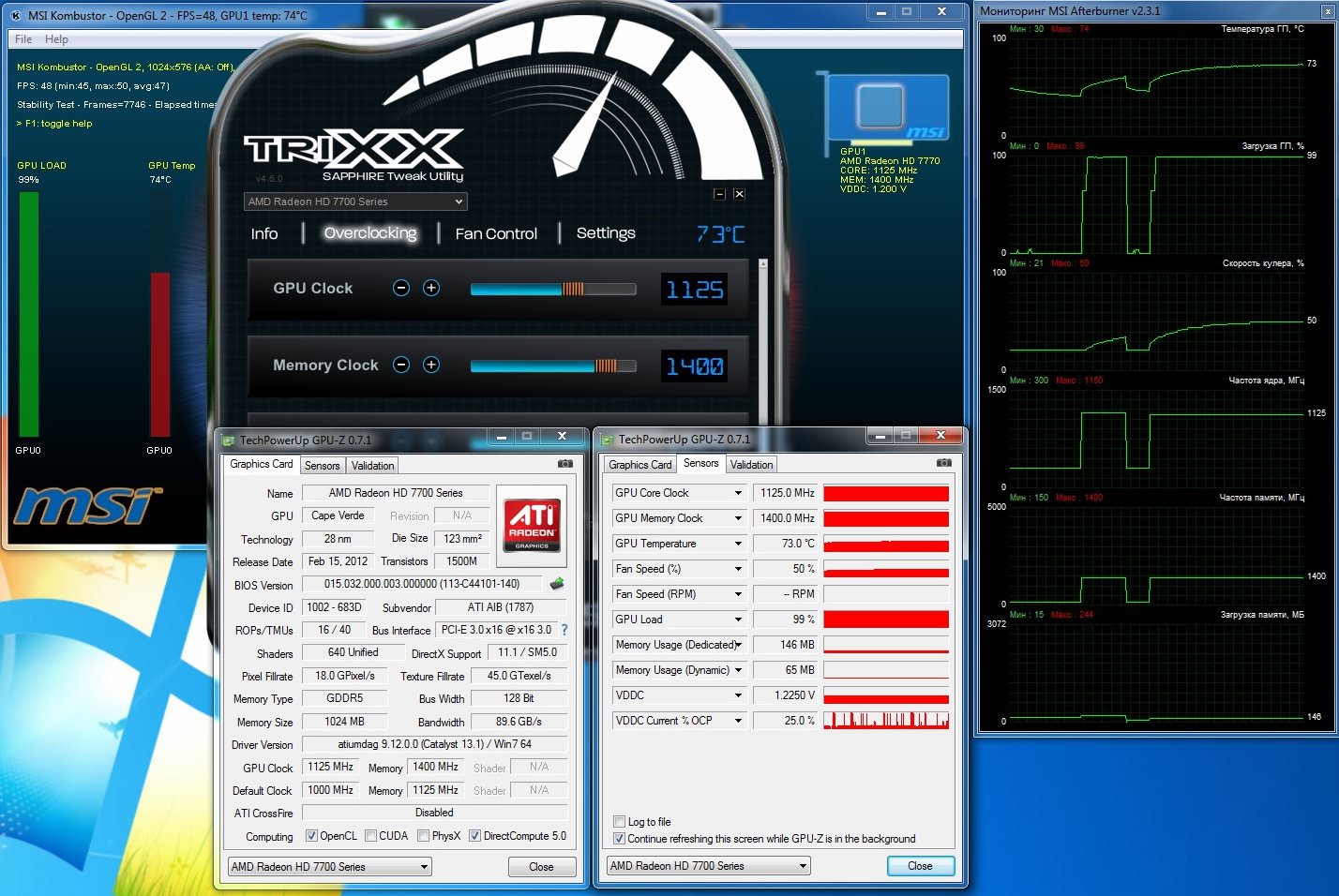

Однако я ошибся, и это в очередной раз доказывает простую истину, что разгон – лотерея. Кажется, что есть все предпосылки к получению лучшего результата, а в итоге ничего не получается.
Разгон осуществлялся при помощи утилиты MSI Afterburner, а стабильность проверялась не только тестовым пакетом MSI Kombustor, но и прогоном приложения Unigine Heaven 3.0 с максимальными установками. Уровень шума измерялся прибором Becool BC-8922, установленным на компактный штатив на расстоянии 50 см от корпуса. Шумовой фон внутри помещения был равен 26дБ, температура воздуха составляла 23°С.
Видеокарты разогревались тестовым приложением MSI Kombustor. Однако это приложение не всегда выявляет нестабильность и после запуска реальных игр наблюдаются различные сбои. Поэтому после разогрева достигнутые частоты проверялись в одном игровом и одном синтетическом приложениях. Это Unigine Heaven и Diablo 3.
Посмотрим на работу видеокарт в простое.
Температура в простоеВентиляторы с тахометрами находятся не на всех видеокартах, поэтому соответствующие значения показаны лишь там, где они есть. Шум же замерялся везде.
Количество оборотов вентилятора в простоеТеперь всё то же самое, но в режиме нагрузки:
Температура в нагрузкеОсталось только оценить поведение карточек в разгоне и нагрузке:
Температура в нагрузке при разгонеДумаю, что либо дополнительно комментировать тут не приходится. Поэтому сразу перейду к заключению.
Оба бренда принадлежат одной и той же компании TUL. Power Color позиционируется как более дорогой, а VTX3D – бюджетный вариант для развивающихся стран, хотя по сегодняшнему тестированию этого не скажешь. Начнём с того, что Power Color поставляется в простом пакетике без какого либо намёка на полноценный комплект поставки. По количеству фаз, типу и расположению памяти дизайн печатной платы особо не упростился, по крайней мере, визуально. Единственное на чём мог сэкономить производитель – это на более дешёвых силовых компонентах, однако при этом он даже умудрился накрыть их часть небольшим радиатором.
Обе видеокарты издают чрезмерный шум под нагрузкой. Для чего же ещё покупать видеокарту, если не для компьютерных игр? В них же детище под торговой маркой VTX3D начинает реветь так, что не всякие беруши помогут. А вибрация получается такая, что так и хочется придержать корпус, чтобы он куда-нибудь не упрыгал. Если же у вас дома картонные стены, то есть шанс, что всё это услышат соседи и вызовут полицию. Правду говорят, что «мы не настолько богаты, чтобы покупать дешёвые вещи».
