Мы продолжаем знакомить читателей Overclockers.ru с корпусами тайваньской компании. В этот раз лабораторию посетил очередной недорогой «кейс» для сборки игрового ПК.
Напомню, что компания Aeroсool Advanced Technologies (AAT) была основана в 2001 году, в ассортименте данного производителя представлены корпуса, блоки питания, а также всевозможные аксессуары и периферийные устройства. Все это ориентировано в первую очередь на геймеров и энтузиастов.
Сегодня мы рассмотрим один из свежих корпусов компании – Aerocool Vs-92, который появился на свет в апреле 2013 года. Модель относится к линейке PGS-V Series, представляющей представляет собой «продуктовый набор» недорогих, но весьма функциональных игровых корпусов.
Aerocool Vs-92 выполнен в формате Midi Tower, позволяет установить материнскую плату форм-фактора ATX, видеокарту длиной до 400 мм, а также обладает внушительной и хорошо расширяемой системой охлаждения. Кроме того, модель наделена встроенной термопарой, дисплей которой выведен на панель управления. При этом ценник на данный корпус прямо-таки на удивление гуманен – около $50. Звучит заманчиво? Давайте посмотрим!
Aerocool Vs-92 упакован в коробку небольших размеров, ее габариты составляют: 490 x 230 x 510 (Д x Ш x В). Масса брутто ~5.4 кг. Оформлена упаковка в бюджетном «черно-белом» стиле.
На лицевой стороне коробки – большое изображение корпуса, здесь же указана его модель и перечислены основные конструктивные особенности продукта.
Обратная сторона несет на себе еще несколько ракурсов, в том числе с его внутренним строением.
Спецификации указаны на боковых сторонах в достаточно полной мере, а вот традиционные ручки-отверстия для переноски коробки на боковинах отсутствуют. Впрочем, скромный вес коробки и небольшие размеры при транспортировке на небольшие расстояния позволят обойтись и без них, а для забегов на длинные дистанции все равно обычно делается ручка из «скотча».
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами.
Аксессуары удалось обнаружить внутри корпуса в картонной коробочке внушительных габаритов. Как оказалось, из-за размещения в ней немаленьких кронштейнов для накопителей. Помимо них комплект поставки содержит все необходимые приспособления для сборки компьютера: переходник для 3.5 дюймового устройства во внешний 5.25 дюймовый отсек, а также переходник на шестигранник под отвертку – для закручивания стоек «материнки».
Все наборы однотипных винтиков расфасованы в отдельные пакетики.
Что касается руководства пользователя, то оно выполнено в виде книжечки с информативным описанием, в том числе на русском языке. Еще более наглядным его делает большое количество черно-белых иллюстраций.
В комплект поставки Aerocool Vs-92 входит:
Aerocool Vs-92 выпускается на рынок в четырех вариантах: корпус поставляется в белом и черном цветах, и в каждом из этих случаев может быть с окном или просто вентиляционной решетке на боковой стенке. На тестирование попала модель Black Edition без окна.
Во всех случаях габариты: 200 мм в ширину, 455 мм в высоту и 460 мм в глубину, масса около ~5 кг.

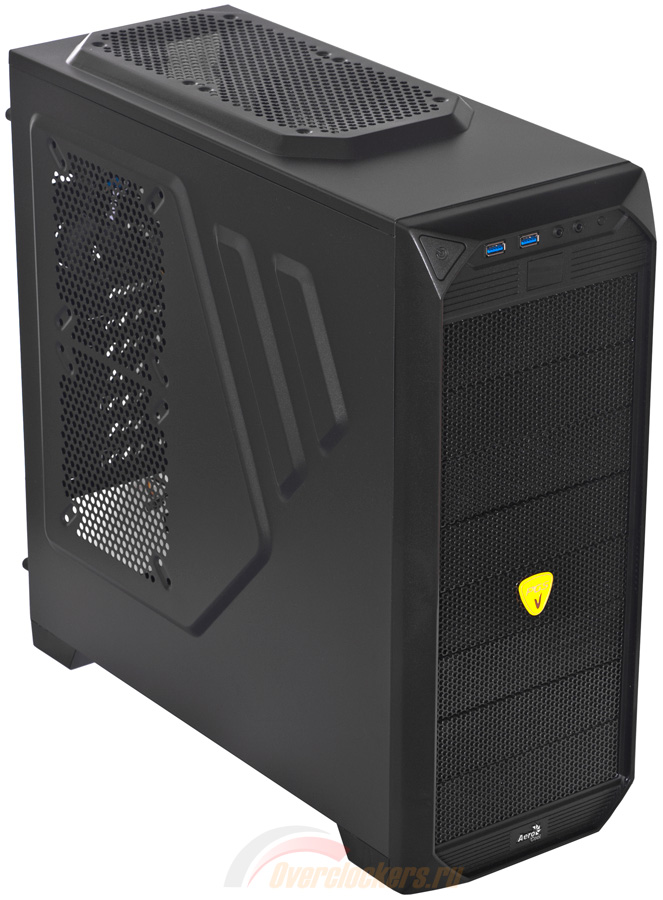

Корпус смотрится очень компактным, как в высоту, так и в глубину. Его можно принять за Mini Tower. При этом, в Aerocool Vs-92 поместится полноразмерная материнская плата, самые длинные видеокарты и приличный по высоте процессорный охладитель.
В дизайне Aerocool Vs-92 нет ничего особенного, но он хотя бы выглядит спокойнее большинства «игровых» пластиковых поделок-погремушек. На общем фоне выделяется округлость фронтальной панели, а также передний «каблук» в нижней части. Игровую направленность продукта выдает наличие большого количества вентиляционных решеток, корпус довольно «дырявый». Поверхность полностью матовая, глянец отсутствует.
Шасси и боковые панели изготовлены из тонколистовой (~0.5 мм без учета краски) углеродной холоднокатанной стали SPCC. В конструкции также присутствует пластик – из него выполнена фронтальная накладная панель.
Левая и правая боковые стенки изобилуют вентиляционными решетками. Их панели имеют выштампованный выгиб наружу, частично расширяя корпус, дополнительно придавая ему бОльшую жесткость и добавляя свободного места за поддоном платы.

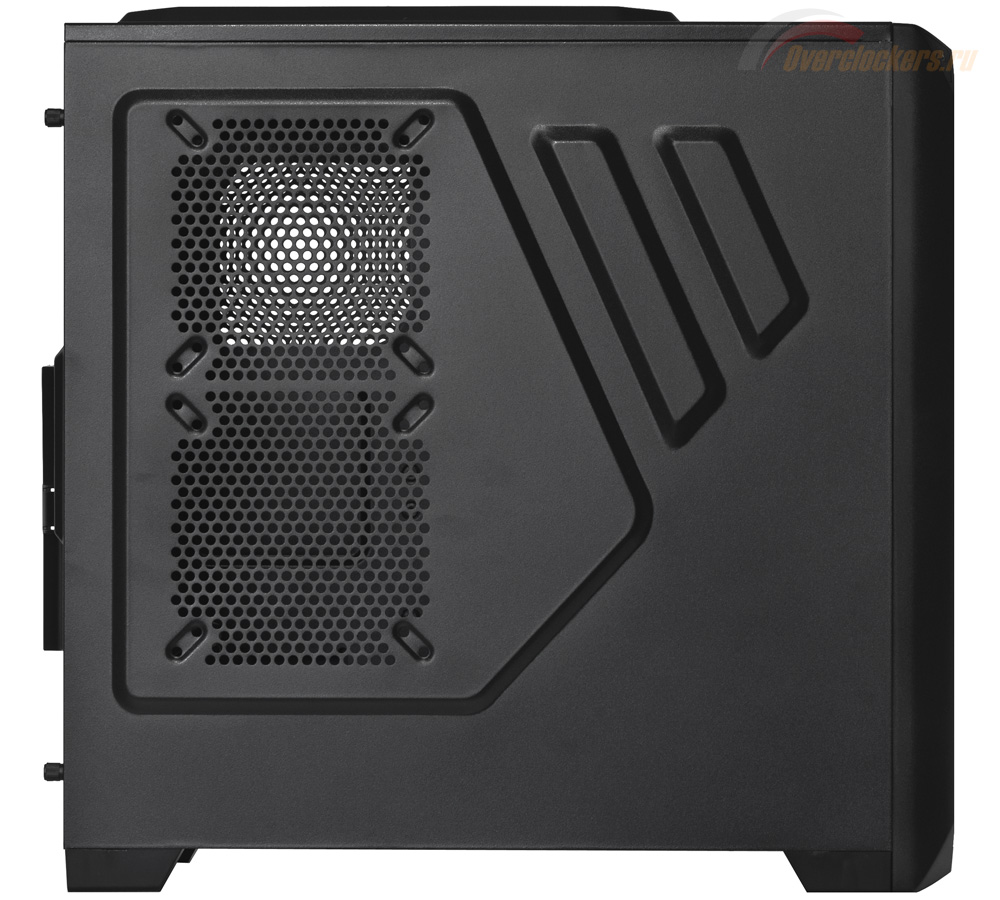

Левая боковина оборудована двумя вентиляционными решетками с диаметром отверстий 5 мм, где можно разместить два вентилятора.

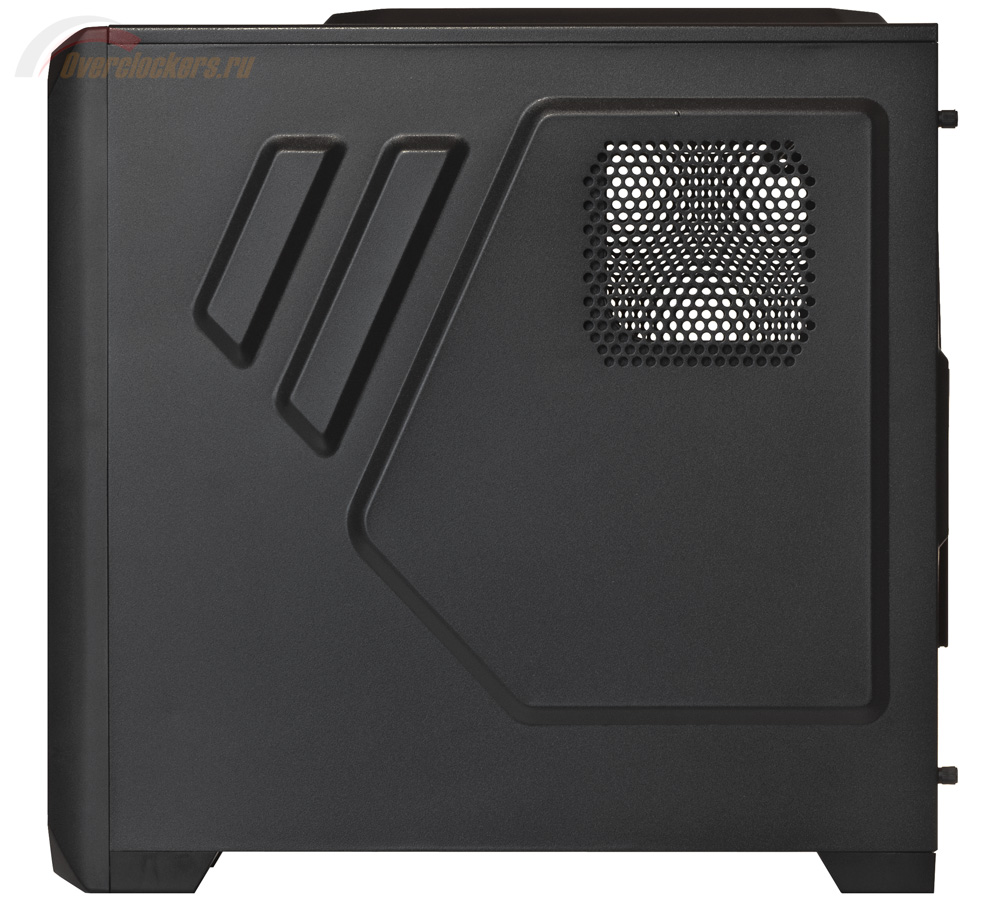

Правая боковая панель выполнена аналогично, но с одной вентиляционной решеткой в районе процессорного гнезда и без возможности установить вентилятор.
Для демонтажа достаточно открутить сзади с торца два винта с накатанной пластиковой головкой и сдвинуть панель чуть назад.

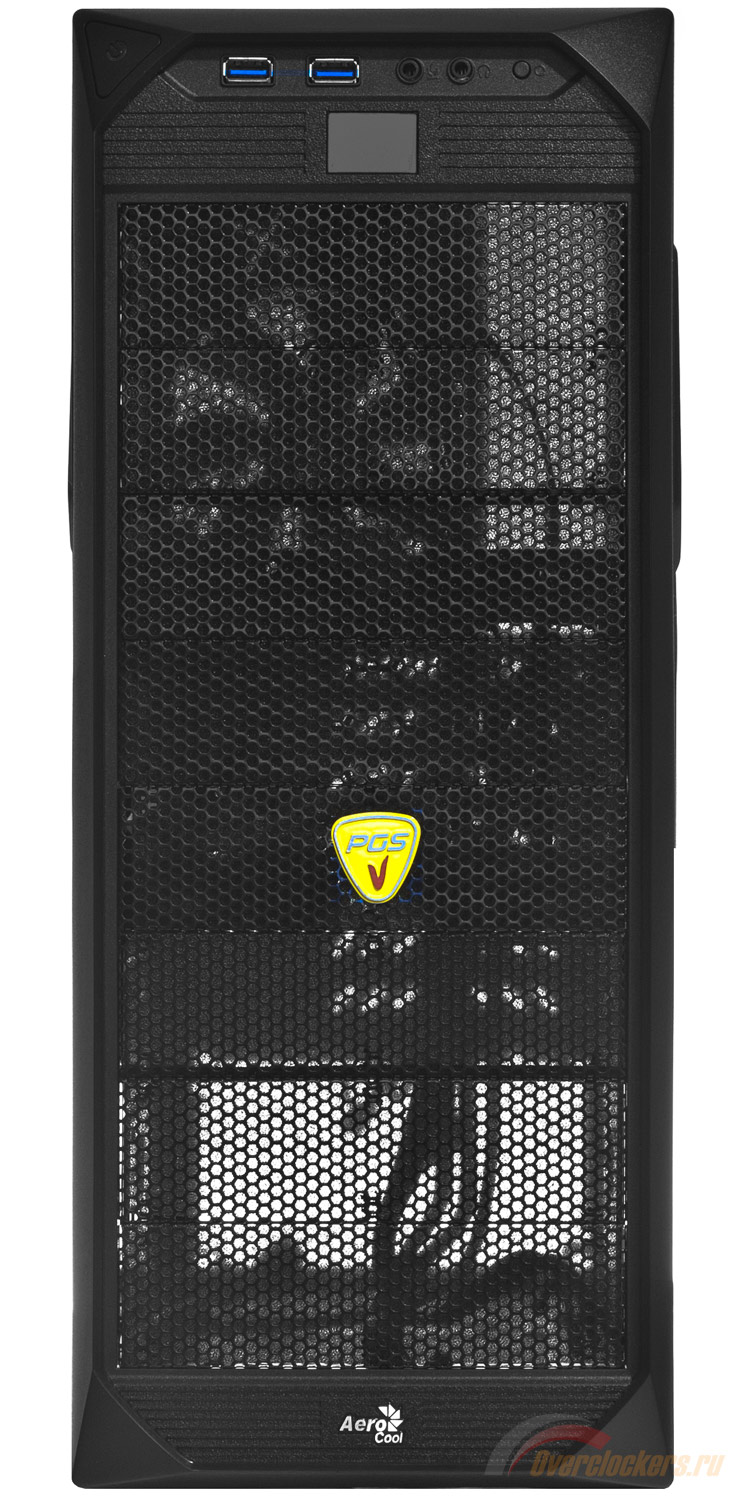

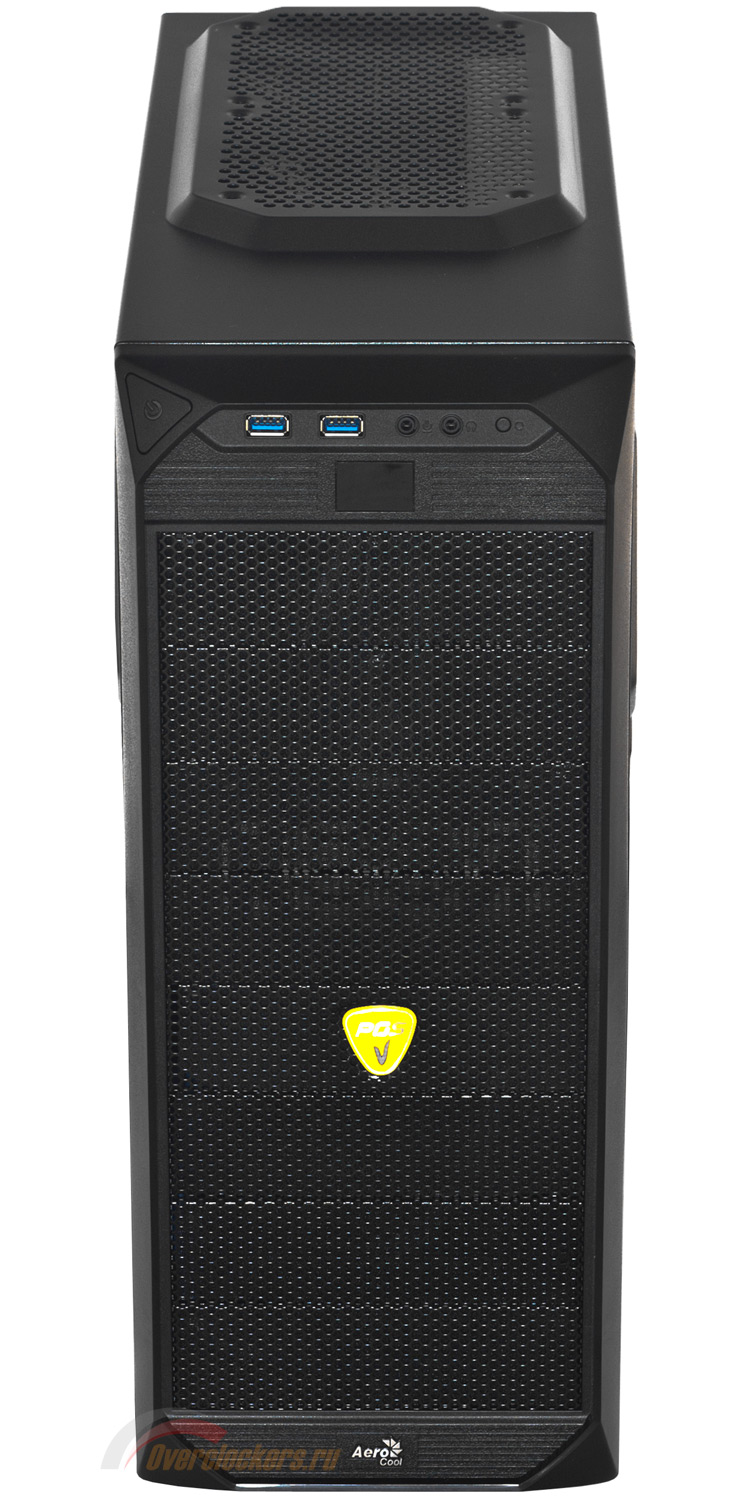

Фронтальная часть Aerocool Vs-92 выполнена из пластика и полностью перфорирована. Во всю ее высоту вытянулись восемь 5.25 дюймовых отсеков, закрытые металлическими заглушками с диаметром сот 3 мм и оборудованные изнутри поролоновыми вставками, которые выполняют роль противопылевых фильтров. Выделяется красивый желтый логотип в центральной части, соответствующий версии продукта.

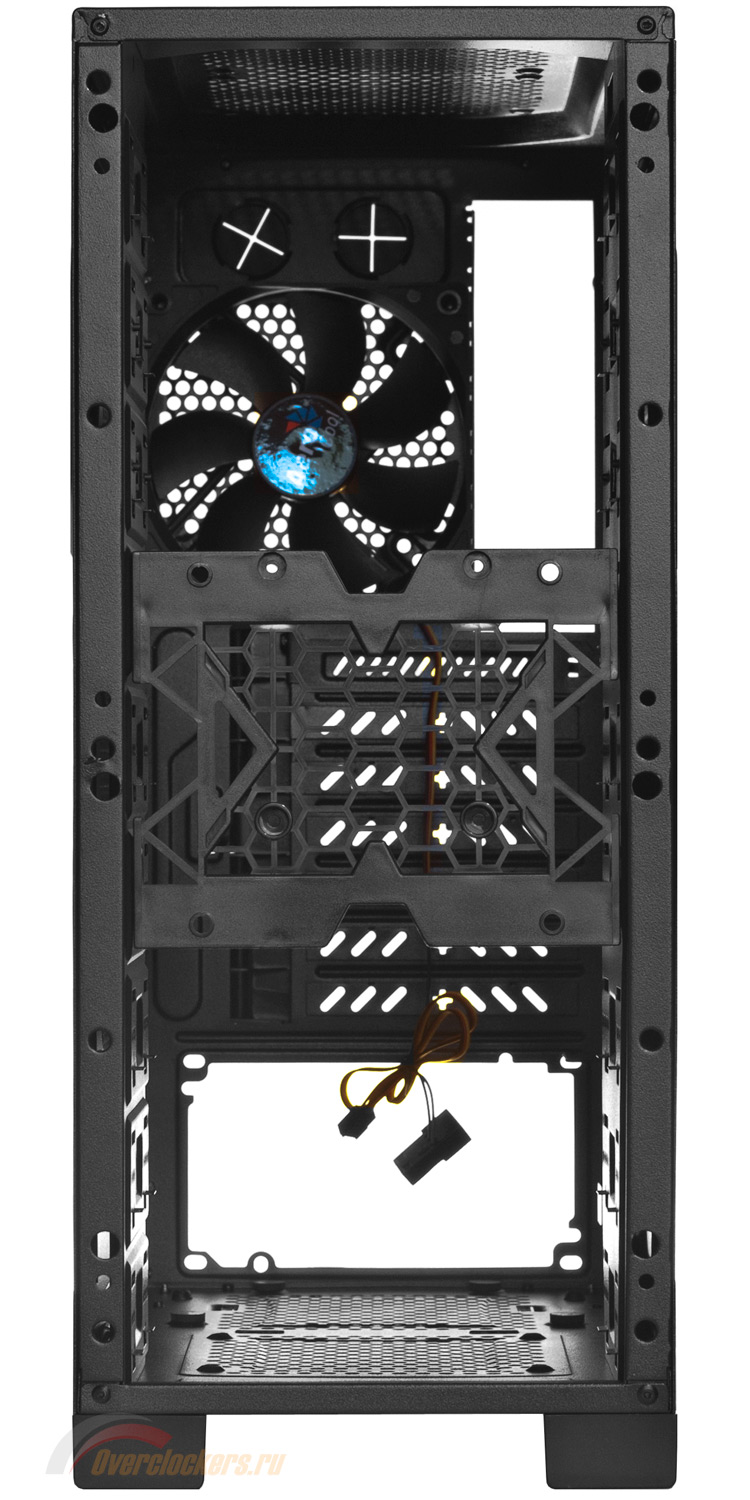

Панель легко снимается – достаточно потянуть ее снизу на себя. За ней нет ничего интересного, установлен лишь один (шестой) кронштейн для HDD.

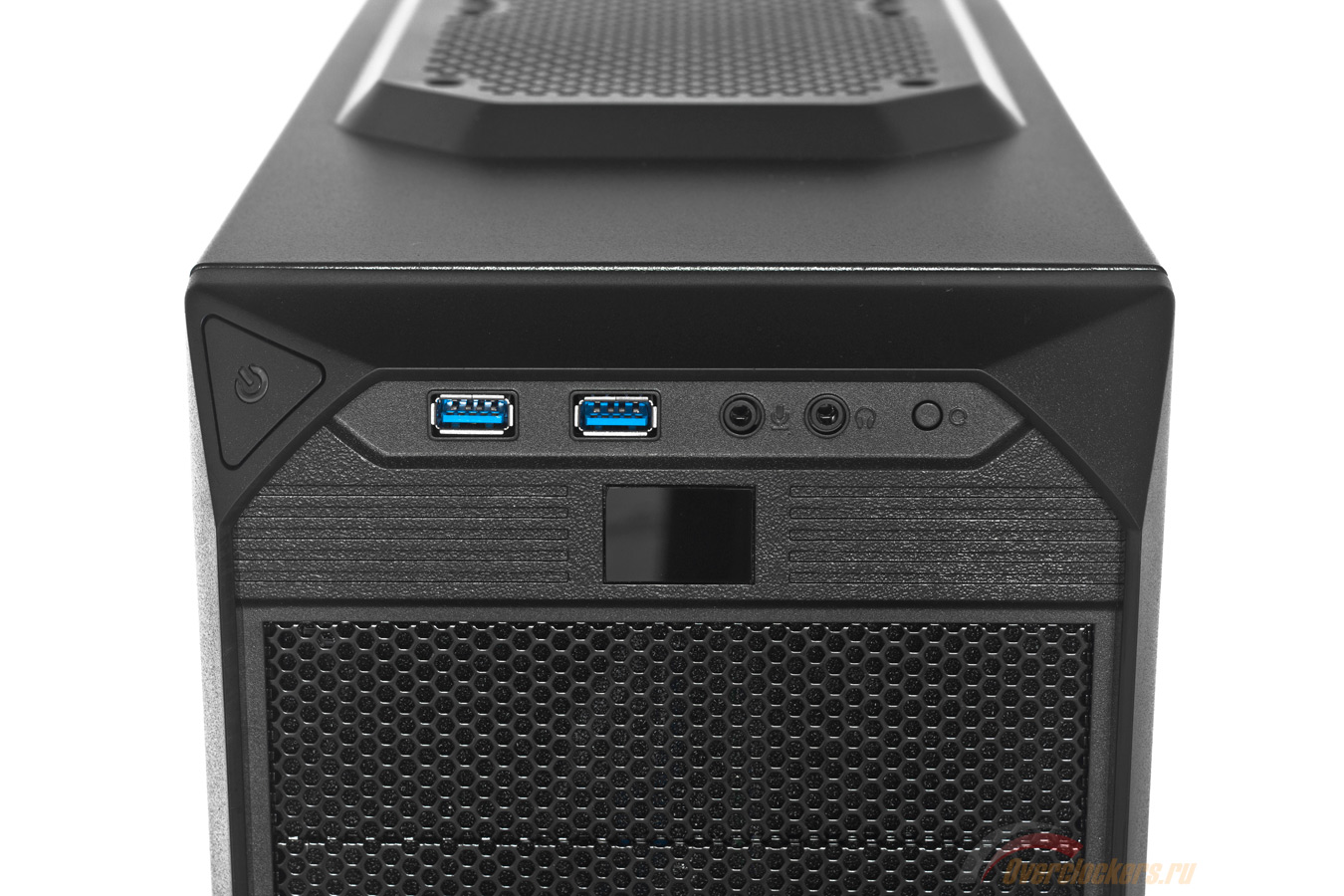

Органы управления вынесены в самый верх. Слева можно видеть треугольную кнопку включения компьютера, два порта USB 3.0 и пару стандартных аудиогнезд. Кнопка сброса разместилась в правой части панели. Кроме того, чуть ниже можно видеть квадратный вырез, где установлен дисплей термопары (об этом – позже).
Аудиопорты поддерживают только стандарт HDA, а пара USB 3.0 подключается к материнской плате посредством внутреннего USB 3.0 разъема. При отсутствии такового на плате, их можно задействовать как USB 2.0, подключив посредством дополнительного стандартного внутреннего USB разъема.

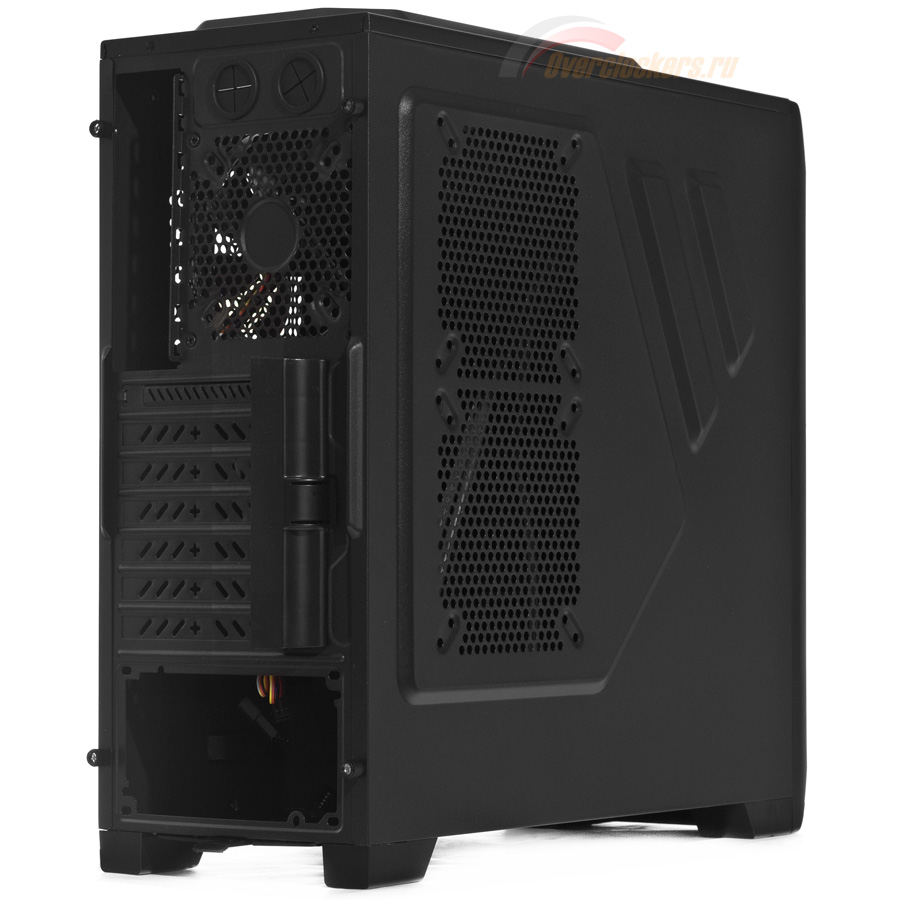

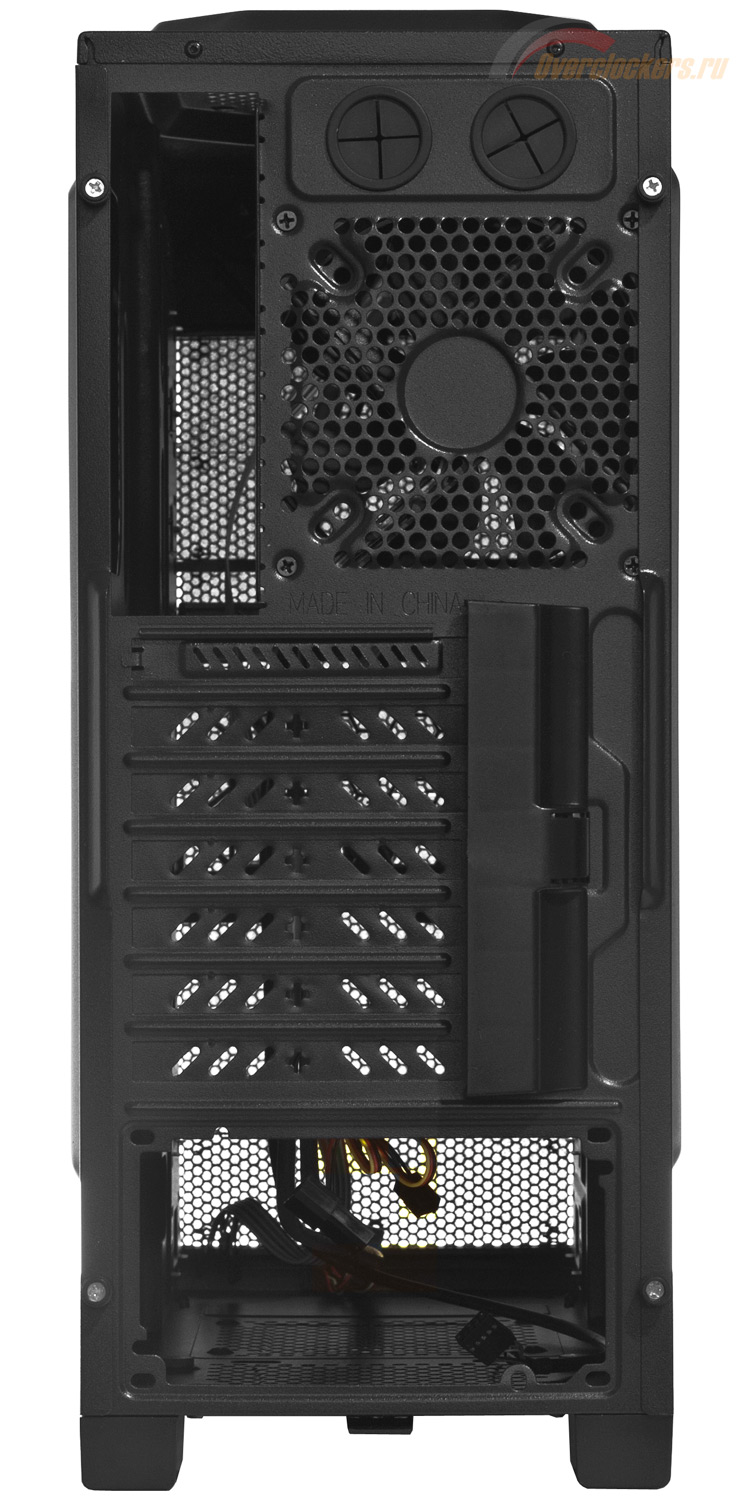

Тыловая панель Aerocool Vs-92 скомпонована по современным стандартам. Отсек для блока питания отнесен в нижнюю часть, место для вентилятора расположено сверху. Из особенностей можно отметить разве что два отверстия для вывода шлангов системы жидкостного охлаждения диаметром до 25 мм, закрытые резиновыми лепестковыми вставками, а также отщелкивающуюся панель, закрывающую блок крепежных винтов для PCI-карт (винты закручиваются с наружной стороны корпуса).
Слотов для устройств расширения стандартное количество – семь штук. Они закрыты одноразовыми вентилируемыми заглушками.

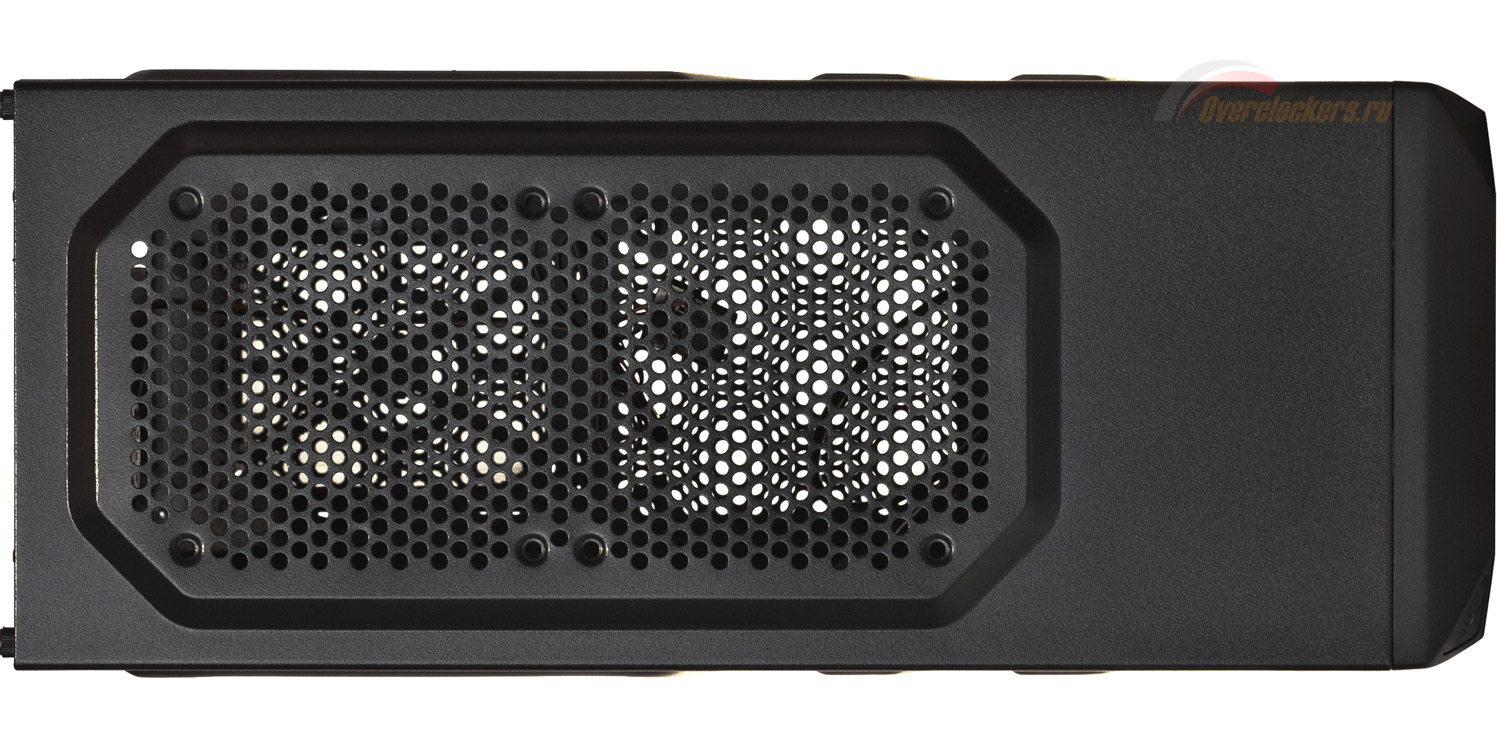

Верхняя панель Aerocool Vs-92 выделятся лишь большой вентиляционной перфорацией под две «вертушки». Диаметр сот – 5 мм. Решетка имеет выпуклую структуру и возвышается над остовом на 10 мм.
Нижняя панель Aerocool Vs-92 наделена двумя вентиляционными решетками. Задняя – для забора воздуха блоком питания, – дополнительно оборудована сдвижным взад пластиковым противопылевым фильтром. Центральная предназначена для установки втяжного вентилятора.
Опорой системному блоку служат четыре пластиковые прямоугольные ножки, расположенные по периметру днища и приподнимающие корпус на высоту 25 мм от поверхности. Ножки держатся крепко, каждая прикручена к днищу шасси одним винтом.
Из-за тонкой стали шасси получилось не слишком жестким, но если на него не садиться, никаких проблем это не вызовет. В бюджетном сегменте это норма.
Итак, с внешним видом и дизайном Aerocool Vs-92 мы разобрались, пора переходить к изучению его внутреннего строения.

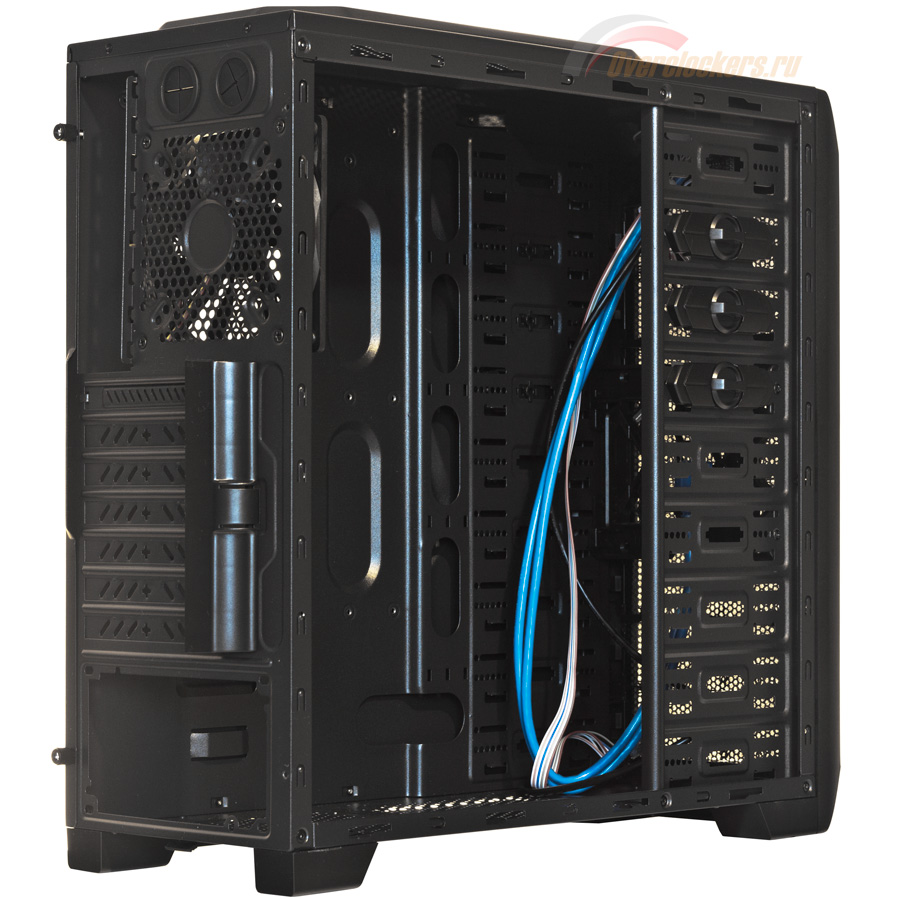

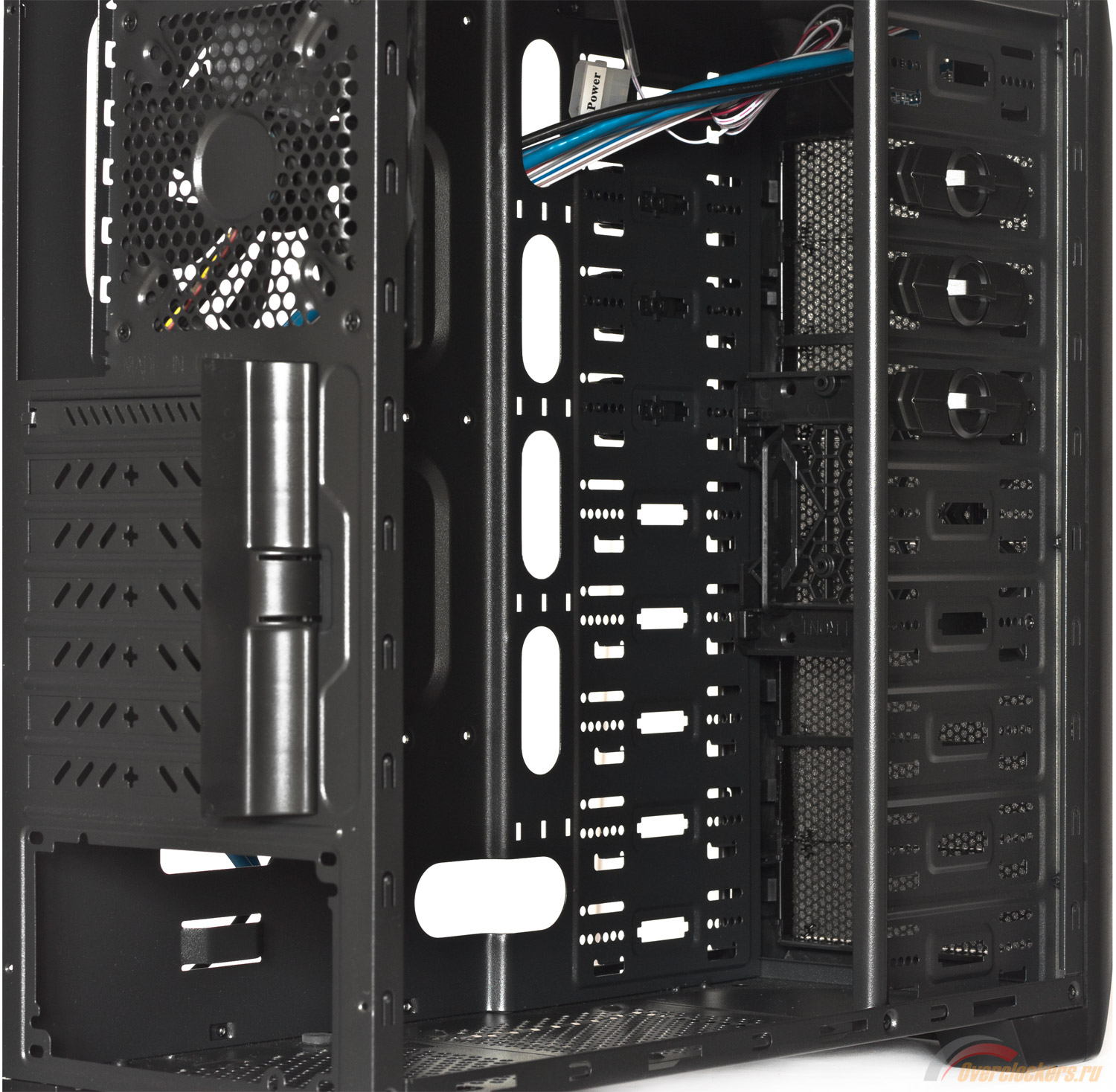

Внутреннюю компоновку Aerocool Vs-92 можно отметить как простенькую, шасси почти полностью повторяет более ранние модели недорогих «кейсов» компании.
Однообъемное пространство с нижним расположением блока питания и вынесенной вперед цельной корзиной из девяти 5.25 дюймовых отсеков. Как и снаружи, внутри корпус полностью черный.

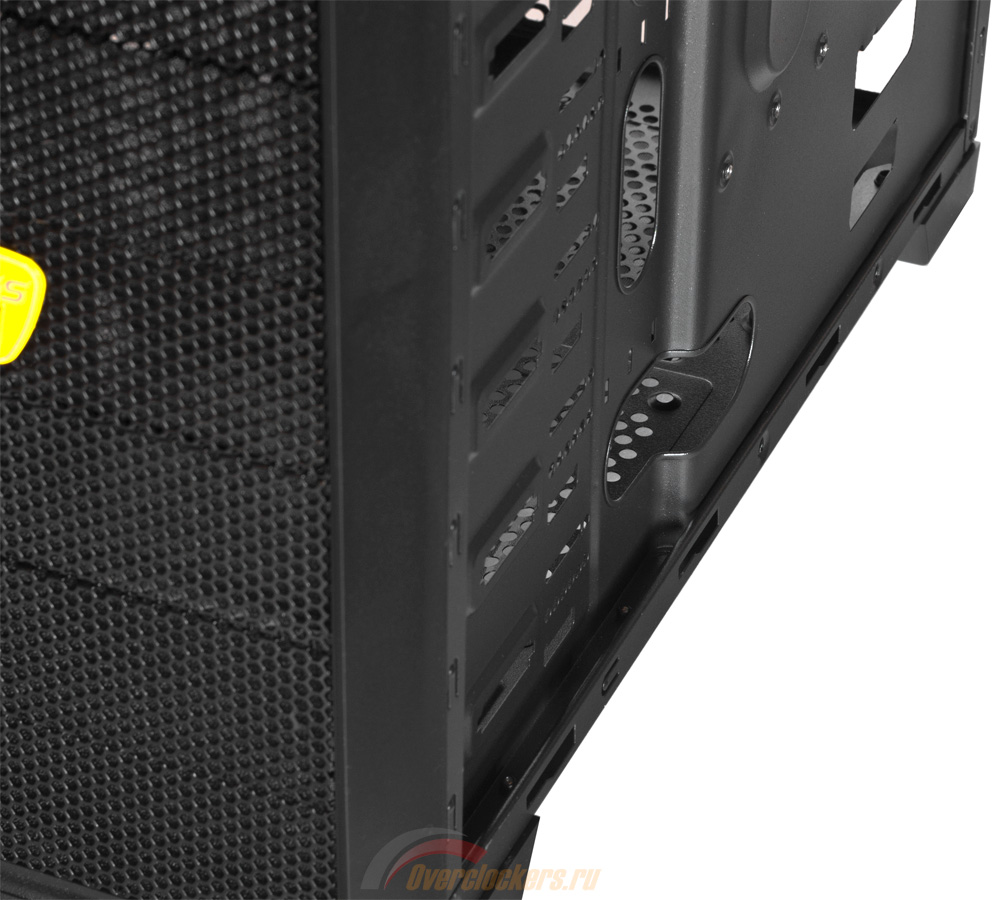

Система кабель-менеджмента также не претерпела изменений. Все те же четыре вертикальных отверстия для прокладки кабелей, плюс еще один более широкий под ними. Отдельного отверстия для прокладки кабеля питания процессора ATX12V не наблюдается. Возможно, его предлагается выводить за поддон через тот же вырез, что призван обеспечить доступ к монтажной крестовина процессорной системе охлаждения – он тут большой. Резиновых вставок нет, края отверстий просто завальцованы. По мне, так даже лучше.

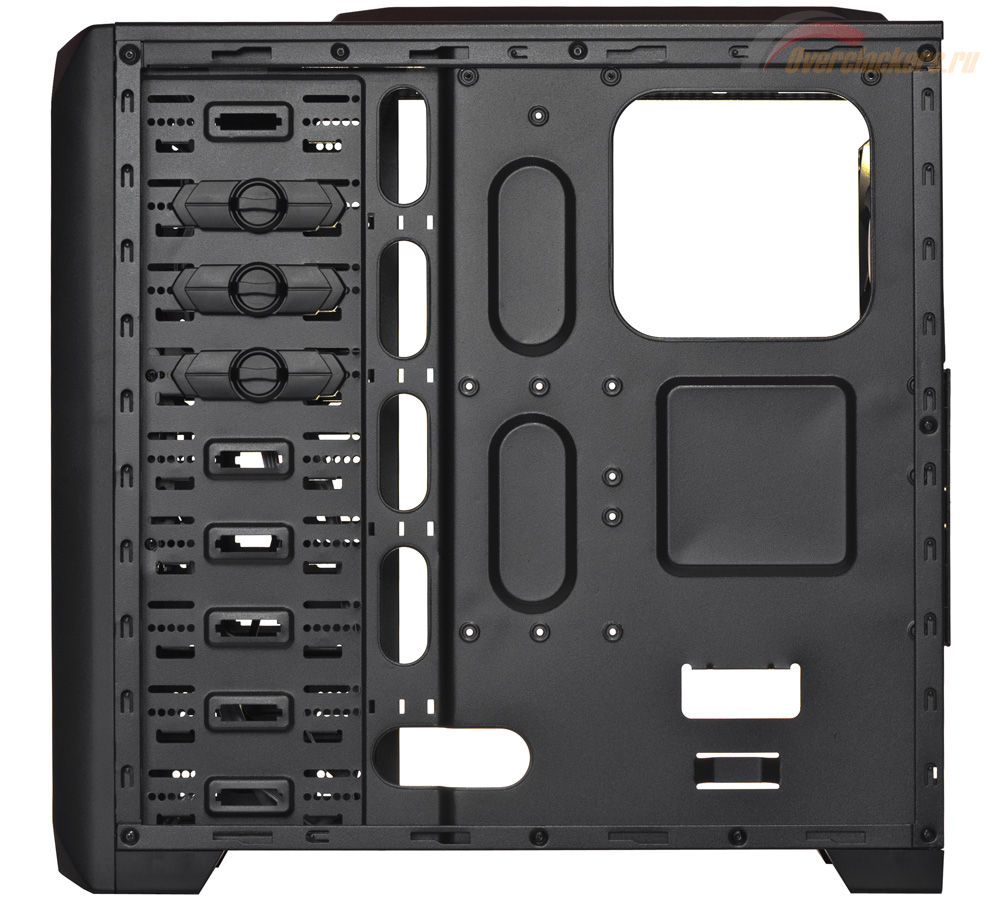

Свободного места за поддоном немного, основную часть проводов желательно укладывать именно в передней части в районе корзин HDD. Разве что выштамповка в боковой панели глубиной в 5 мм может немного скрасить картину.
Материнская плата устанавливается посредством стандартных семимиллиметровых стоек. Поддерживаемый Aerocool Vs-92 форм-фактор материнских плат – ATX и microATX. Mini-ITX не поддерживается, но для «средней башни» это и не слишком нужно.

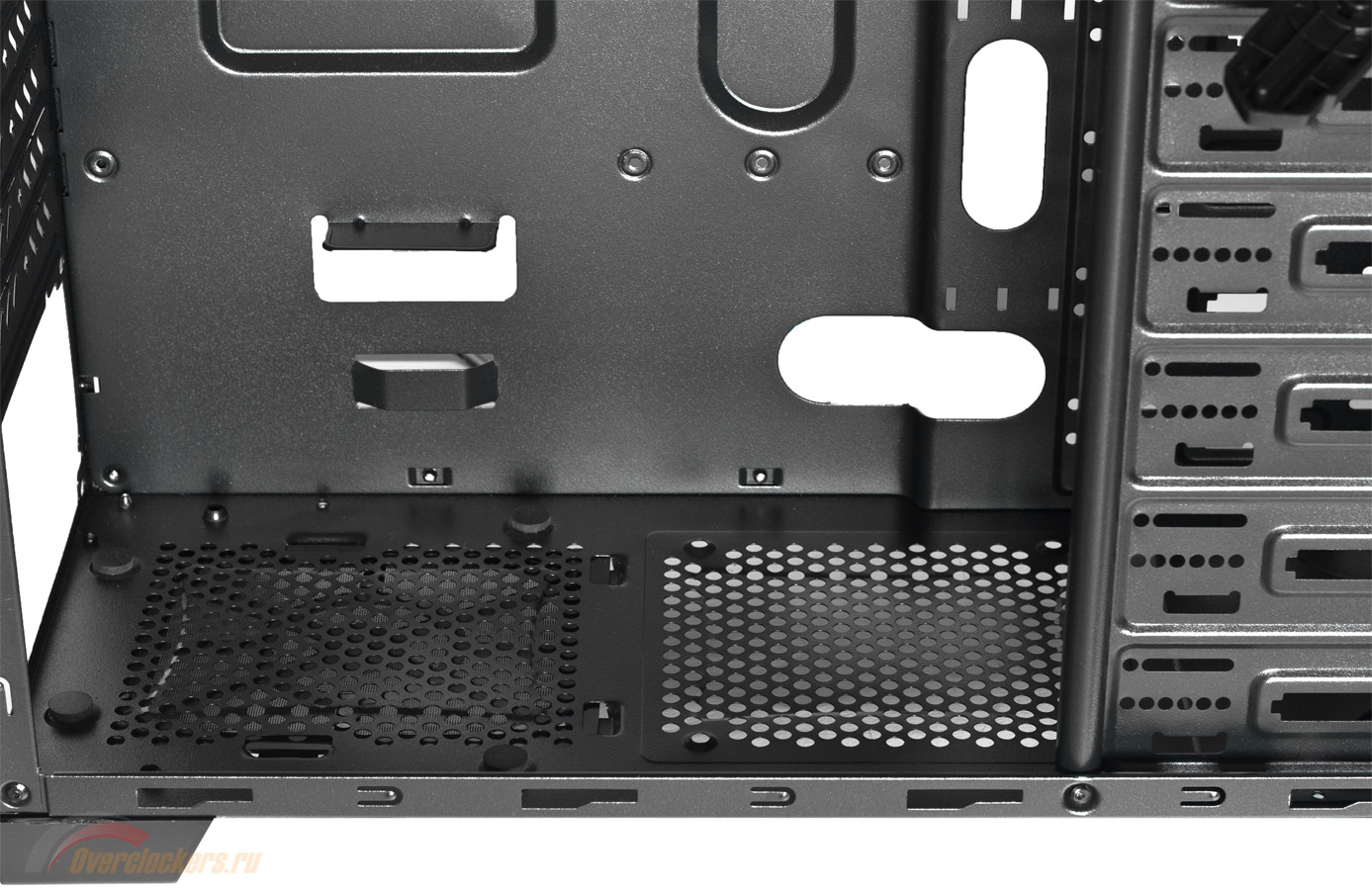

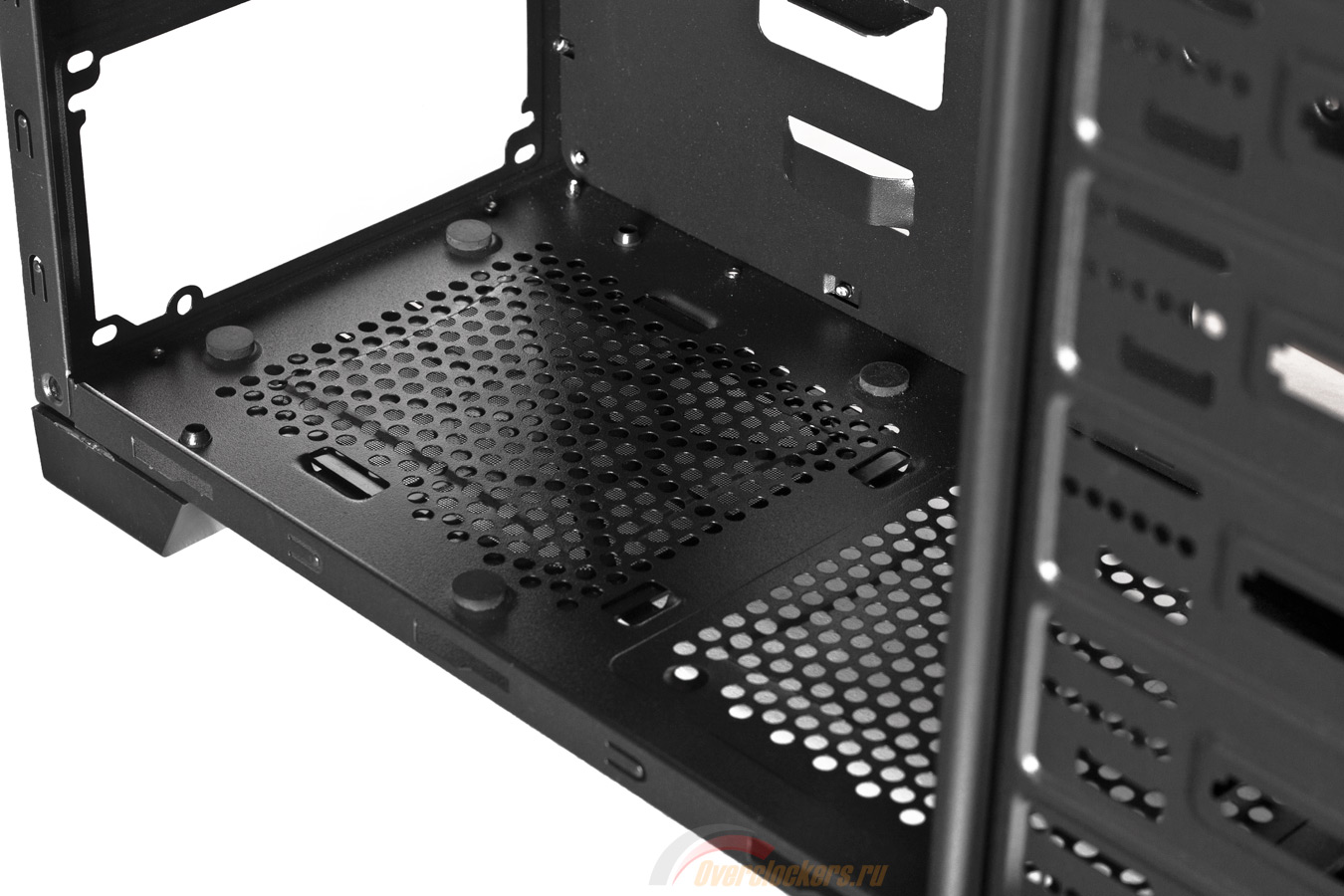

Блок питания располагается в нижней задней части корпуса на выгнутых из днища небольших подставках, дополнительно снабженных слоем антивибрационной резины. БП можно располагать с обоих основных положениях. Расстояние до корзины накопителей составляет 280 мм, и, исходя из этих цифр, можно подобрать длину блока питания.
Только нужно учесть, что при установленном на днище вентиляторе (120 мм), это расстояние сократится до 180 мм, причем даже в этом случае БП будет располагаться к вентилятору впритык и могут мешаться модульные разъемы, если они расположены слишком низко (в зависимости от конкретной модели блока).
Что касается остальных устройств, то в корпус может быть установлен видеоускоритель длиной до 400 мм. Но это лишь при отсутствии напротив жестких дисков; в противном случае длина адаптера не должна привышать 260 мм. Высота процессорного кулера официально ограничена 158 миллиметрами, однако стендовый Thermalright TRUE Spirit 120 высотой 160 мм в корпус все же поместился, хотя и впритык.

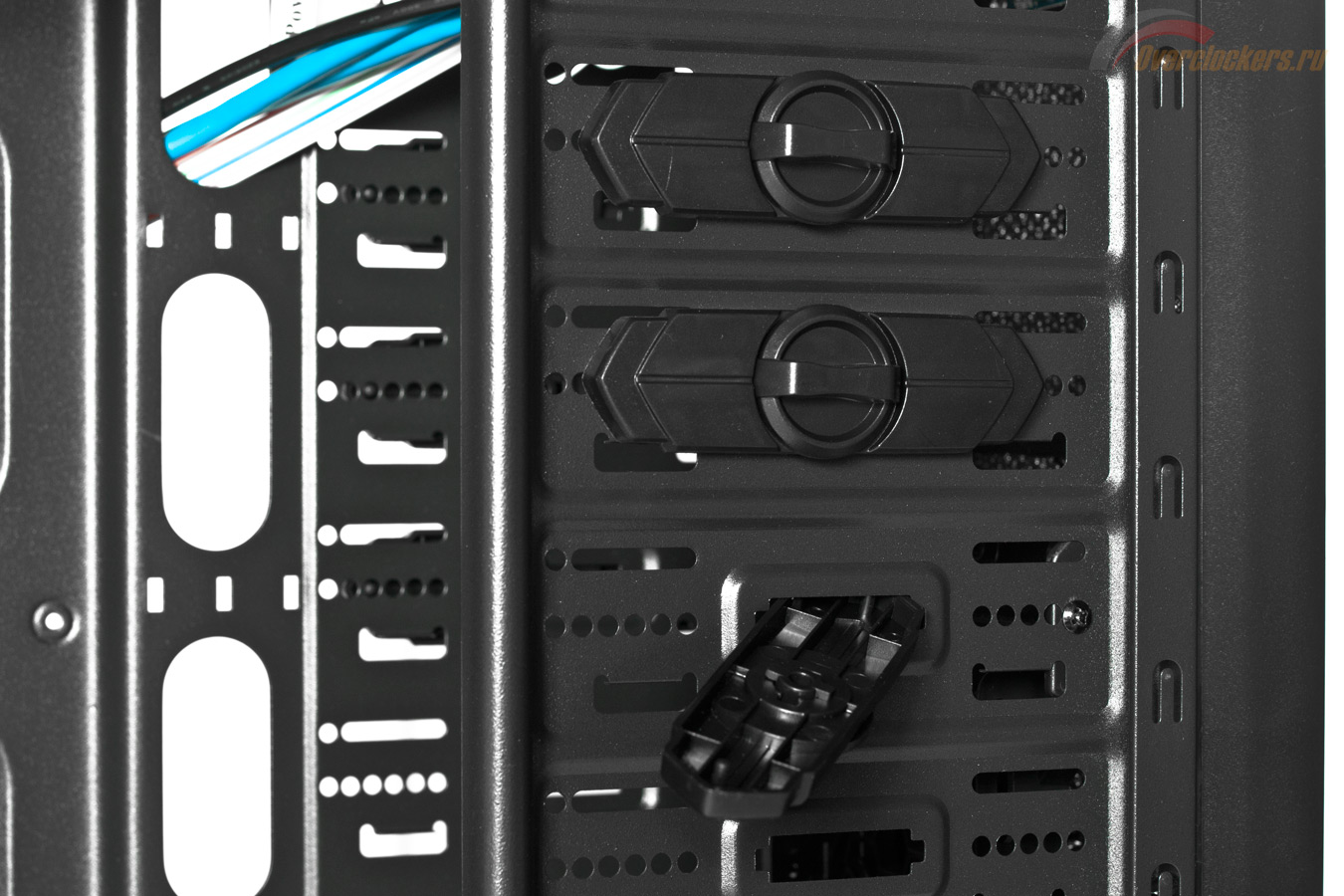

В корпус поместится восемь 5.25-дюймовых устройств, их можно распределить по всей высоте корзины. Крепление – безвинтовое, при помощи специального запорного механизма, но только для трех устройств, остальные придется прикручивать.

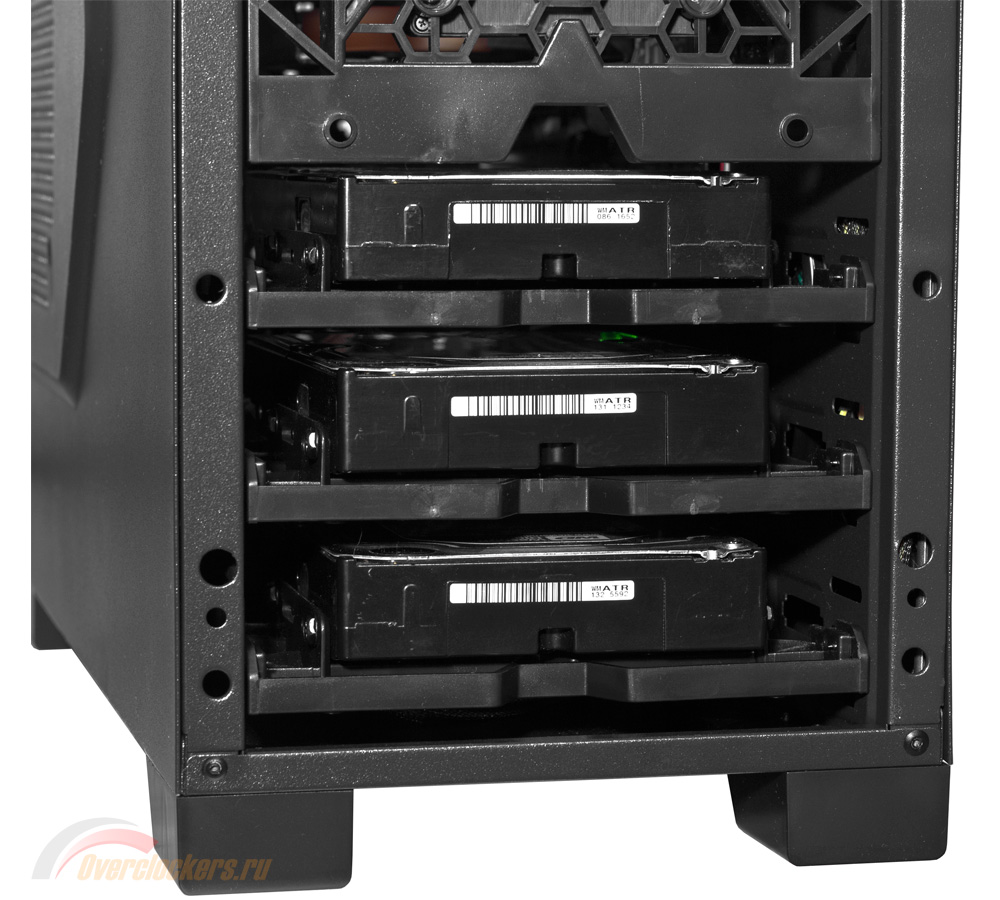

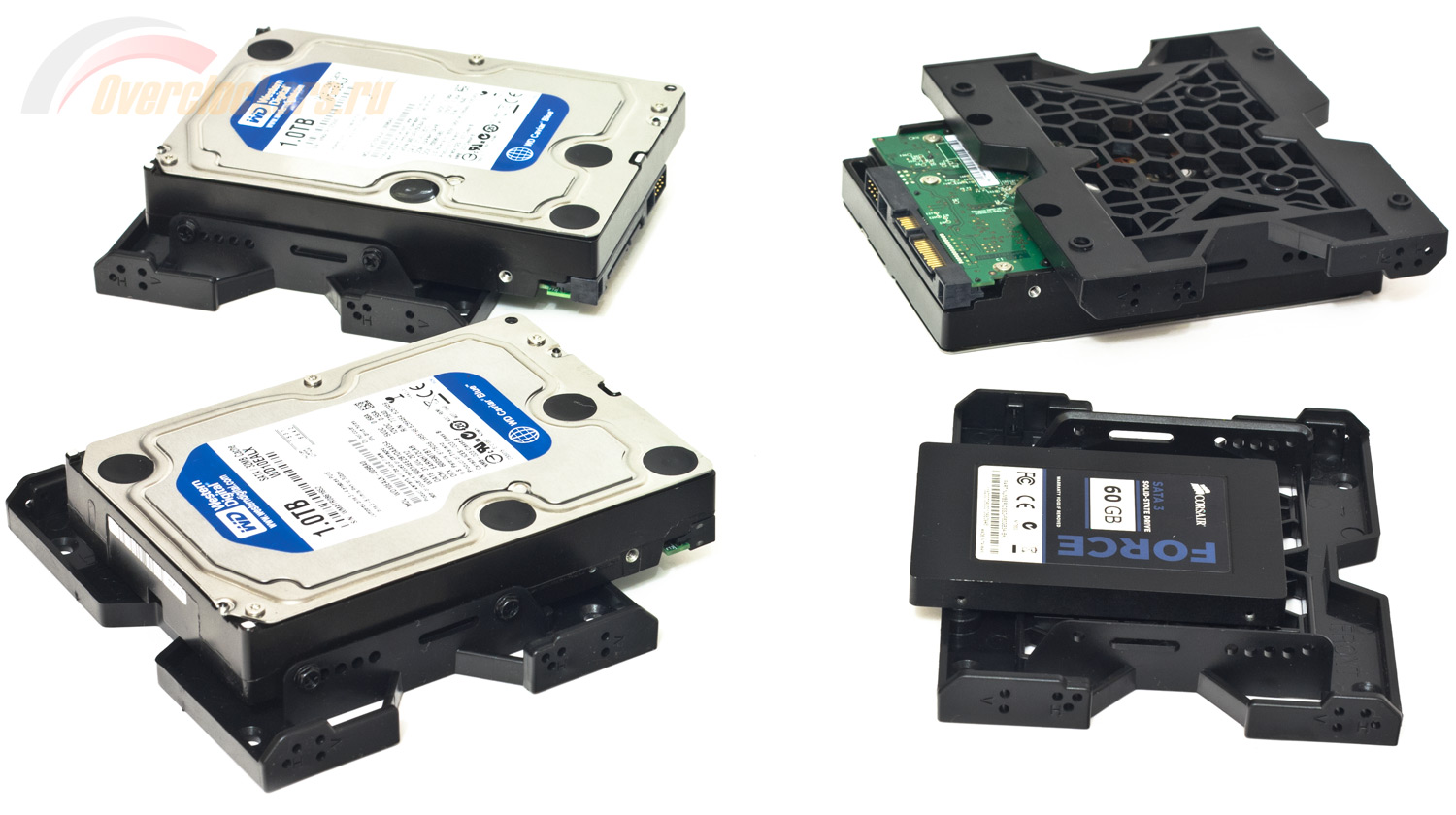

Что касается 3.5”- или 2.5”-накопителей, то Aerocool Vs-92 их можно установить не более шести – через комплектные переходники. Но проявив смекалку, в корпусе можно размесить все восемь винчестеров. Расположение накопителей в корзине – продольное.
Для их крепления используются по восемь винтов. Сначала накопитель прикручивается к кронштейну четырьмя:
Затем собранная конструкция отправляется в отсек с фронтальной стороны и прикручивается еще столькими же уже непосредственно к самой корзине. Непростое дело, тем более, если в систему устанавливается большое количество накопителей. Во время этой возни постоянно вспоминается самое простенькое безвинтовое крепление «винчестеров», при наличии которого здесь, можно было бы значительно сократить время сборки.
К слову, кронштейны крепления накопителей многофункциональны. На них можно установить также и вентилятор, причем даже с установленным диском (с обратной стороны). Вертикально можно установить три кронштейна, тем самым насытив фронтальную часть заборными «ветродуями».

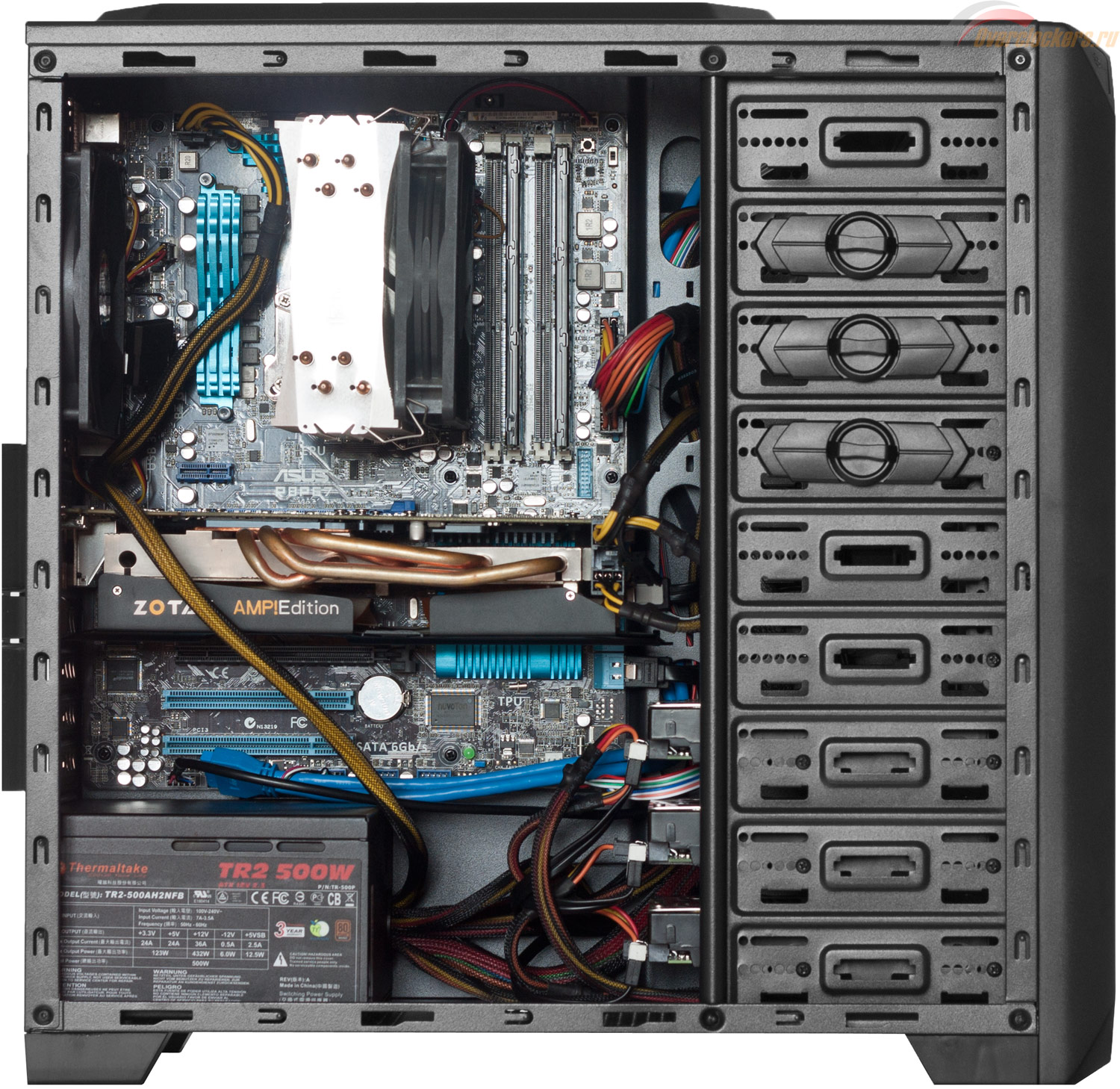

В целом, сборка компьютера в Aerocool Vs-92 не так уж проста. Основное время съедает установка накопителей, а также возня с размещением проводов за поддоном. Но, тем не менее, при некотором старании система может получиться довольно аккуратной:

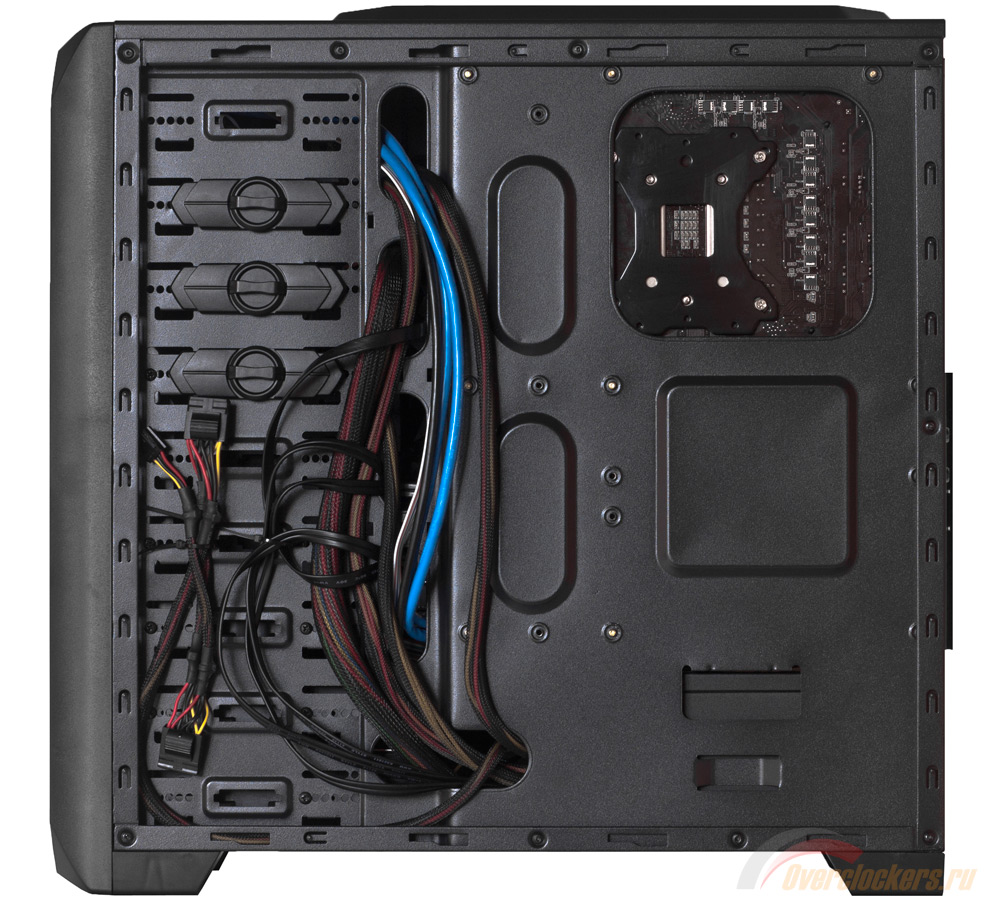

Все провода от блока питания (особенно, если он не модульный) разместить за поддоном будет сложно, но при грамотном подходе все же реально:
Разобравшись теперь уже и с внутренним строением Aerocool Vs-92, а также собрав в корпусе систему, можно переходить к тестам системы охлаждения.
Но прежде нужно сказать про нее несколько слов.
В штатной поставке Aerocool Vs-92 всего один вентилятор – на выдув в тыловой верхней части. Фирменная семилопастная «вертушка» типоразмера 120 x 120 x 25 мм с номинальной скоростью вращения крыльчатки ~1200 об/мин. Разъем питания – трехконтактный, с вмонтированным переходником на Molex.
Одна из главных особенностей Aerocool Vs-92 – наличие в штатной комплектации термопары, дисплей которой выведен на фронтальную панель, а питание на электронику подается через разъем Molex. Нужна ли термопара или нет – решать пользователю, но фишка очень приятная и в какой-то степени нужная.
Теперь несколько слов о возможности расширения СО корпуса. Начнем с того, что применив три кронштейна HDD и расположив их вертикально, за передней панелью можно разместить три 120 мм вентилятора, тем самым создав в корпусе серьезный вдув. Еще две «стодвадцатки» можно разместить на верхней панели, и одну такую же – на днище корпуса. Наконец, на левой боковой стенке имеется поддержка двух 140 или 120 мм вентиляторов.
При этом Aerocool Vs-92 не оборудован каким-либо предустановленным контроллером вентиляторов. Впрочем, опять же, это понятно для бюджетной модели.
Для лучшей наглядности спецификации Aerocool Vs-92 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
| Название модели | Vs-92 |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 200 x 455 x 460 |
| Масса корпуса (нетто), кг | ~5 |
| Материал корпуса | Сталь SPCC 0.5 мм / Пластик |
| Цветовая вариация | Black / Black Window / White / White Window |
| Внешние 5.25 дюймовые отсеки, шт. | 8 |
| Внешние 3.5 дюймовые отсеки, шт. | 1 (трансформация из 5.25) |
| Внутренние 3.5/2.5 дюймовые отсеки, шт. | 6 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 2 x USB 3.0; HD Audio; Термопара с дисплеем |
| Поддержка материнских плат | ATX / microATX |
| Штатная система охлаждения | Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) |
| Расширение СО | Фронтальный вентилятор: 3 x 120 мм; Тыловой вентилятор: 1 x 120/92/80 мм; Верхний вентилятор: 2 x 120 мм; Нижний вентилятор: 1 x 120 мм; Боковой вентилятор: 2 x 140/120 мм |
| Максимальная длина видеокарты, мм | 400 |
| Максимальная высота кулера CPU, мм | 158 (160) |
| Максимальная длина блока питания, мм | 280 |
Во время испытаний в Aerocool Vs-92 собиралась следующая система:
Эффективность системы охлаждения Aerocool Vs-92 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса отсутствует предустановленный реобас, тестирование проводилось в одном режиме – при номинальной скорости вращения штатного вентилятора. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Кроме того, качество охлаждения видеокарты исследовалось в двух режимах: в штатной комплектации вентиляторов, а также с установленной на левой боковой панели вдувающей «стодвадцаткой» с примерно той же скоростью вращения (~1200 об/мин), располагавшейся напротив видеокарты (режим +Fan на графиках).
Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на процессор напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9–9–9–24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26°000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались три жестких диска Western Digital Caviar Blue WD10EALX одновременно. Время тестирования составляло 60 мин. Температурные показатели с винчестеров снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная - 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных - 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.4 AVX Edition |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
| Нагрев GPU | Heaven DX11 Benchmark 2.5 |
| Мониторинг GPU | MSI Afterburner 2.2.3 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 22°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °C Меньше – лучше, НагрузкаЧто тут сказать? Aerocool Vs-92 показал хорошие результаты в плане эффективности охлаждения, в полной мере оправдав свое предназначение для игрового ПК. И даже, несмотря на свои небольшие габариты и при использовании всего одного среднескростного выдувающего вентилятора в задней части.
Температура CPU в корпусе оказалась на три градуса по Цельсию выше, чем на открытом стенде. Разница по нагреву GPU больше – 6°C, при этом снижаясь до значения 3°C при добавлении «дверного» вентилятора.
И даже с охлаждением жестких дисков все в порядке, несмотря на отсутствие их активного обдува. Сказать честно, изначально я думал, что «харды» попросту задохнутся. Ан нет, фронтальный воздухозабор «самотеком» довольно эффективно снимает тепло и с HDD.
И, конечно же, не нужно забывать о возможности значительного расширения и кастомизации системы охлаждения в данном корпусе.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Основная задача – исследовать шумность штатной СО. Поэтому скорость вращения вентилятора процессорного кулера снижалась до ~600 об/мин, а все привносящие шум жесткие диски отключались. Обороты СО видеокарты оставались минимальны (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры проводились на расстоянии 0.5, 1.0 и 2.0 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБГрафики показывают, что Aerocool Vs-92 обладает совсем низкой шумностью. Собственно, этого и следовало ожидать, поскольку в корпусе используется всего один вентилятор со скоростью вращения крыльчатки ~1200 об/мин, причем в тыловой части, где сопротивление воздушному потоку минимально, а отсутствие близкорасположенных преград вроде противопылевых фильтров позволяет еще больше снизить уровень шума.
Шумность при работе накопителей можно отметить как достаточно низкую. «Грохотания» при частом перемещении головок диска не наблюдается, хотя передаваемая на корпус вибрация все же немного ощутима.
Что можно сказать о новом продукте Aerocool? Этот бюджетный небольшой корпус отлично подойдет для сборки в нем игрового ПК тем пользователям, кто не готов раскошеливаться на более дорогой и навороченный «кейс». Хотя по части функциональности и Vs-92 оказался весьма продвинут.
Корпус показал хорошую эффективность охлаждения компонентов, и при этом низкий уровень шума. Возможность значительного расширения и кастомизации СО также нельзя не отметить как плюс. А по поддержке целого вороха накопителей или 5.25 дюймовых устройств этого малыша запросто можно поставить в один ряд с полноразмерными «башнями», которые и то не все могут похвастать такой возможностью.
Из минусов в Aerocool Vs-92 отмечу не слишком легкую установку накопителей, можно было бы сделать эту процедуру попроще. А еще – затруднения с организацией кабелей, вызванные недостатком свободного места за поддоном материнской платы.
Что касается стоимости Aerocool Vs-92, то в московской рознице ценник на данный продукт составляет ~1700–1800 рублей, в зависимости от вариации (модели с прозрачным окном на ~100 р. дороже). Здесь и говорить нечего, отличная цена за такой набор потребительских качеств! Плюсы:
