Компания Lian Li Industrial Co. широко известна на мировом рынке своими алюминиевыми компьютерными корпусами, часть из которых весьма нестандартного дизайна. Что и говорить, тайваньцы – любители различных экспериментов, помимо привычных решений в их ассортименте присутствуют модели для сборки HTPC или просто маленького компьютера.
В лаборатории Overclockers.ru неоднократно рассматривались продукты этой компании, в частности миниатюрные «системники», предназначенные для плат форм-фактора mini-ITX. Благодаря тенденции минимизации размеров ПК, к подобным моделям наблюдается повышенный интерес. Другое дело, что найти действительно продуманный «кейс» с приличным функционалом – задача не из легких.
Итак, в этот раз на тестирование попал еще один подобный «малыш» – алюминиевый корпус Lian Li PC-Q15, появившийся на свет весной 2012 года.
Со своим необычным дизайном и скромными размерами он, рассчитанный на материнские платы форм-фактора mini-ITX, может похвастать встроенным блоком питания мощностью 300 Вт и возможностью разместить внутри четыре накопителя и длинную видеокарту. В качестве системы охлаждения предусмотрен один фронтальный 120 мм вентилятор. Интересно и внутреннее устройство: расположение компонентов выполнено таким образом, чтобы осуществлялся их наиболее эффективный обдув.
Как обычно, начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Продукт Lian Li упакован в коробку небольших размеров, габариты которой составляют 366 x 260 x 270 (Д x Ш x В). Масса брутто – 4.9 кг. Внешнее оформление выполнено в типичном для компании стиле – преимущественно в темно-синих тонах. На лицевой и обратной сторонах можно ознакомиться с внешним видом модели, представленным ее фотографией, и с иллюстрациями, на которых показаны основные конструктивные фишки.
Идентичны и боковины. Здесь в основном собрана техническая информация, причем сразу на шести языках (русский язык отсутствует). Помимо прочего, галочкой указан текущий цветовой вариант корпуса.
Ручек для переноски обнаружено не было. Но они здесь без надобности, благодаря небольшим габаритам упаковки.
Внутри коробки корпус упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами. Его расположение стандартно – верхней панелью вверх.
Здесь же, сверху, расположилась габаритная коробочка с проводом питания от сети 220 В и непосредственно с самим комплектом поставки.
Несмотря на ее внушительные размеры, набор аксессуаров оказался в меру скудным. В комплект PC-Q15 входит:
На рынке присутствуют две цветовые вариации PC-Q15: Black и Silver. Соответственно, первая отличается черным цветом, а вторая – серебристым. Как вы уже могли догадаться, на тестирование попал черный вариант.
Сам Lian Li PC-Q15 выполнен по типу «маленькая башня» (форм-фактор Mini Tower). Его габариты составляют 210 мм в ширину, 210 мм в высоту и 330 мм в глубину. Масса нетто изделия – 3.3 кг.
В глаза сразу же бросается необычный дизайн модели Lian Li. Налицо сходство с автомобилем, в первую очередь за счет применения в конструкции колес. Фронтальный воздухозаборник напоминает решетку радиатора, а отсек для внешнего устройства – лобовое стекло. Этакий автомобиль-фургончик.
Но это направление для компании не ново: она уже неоднократно отмечалась на поприще создания оригинального дизайна, представив корпуса в виде паука и улитки, и даже эксклюзив в виде паровоза. Чего только нынче не придумают: автомобили поголовно оснащают компьютерами, компьютеры же – колесами. Тем не менее, это весьма интересно.
Как и следовало ожидать, материал изготовления PC-Q15 – анодированный алюминий. Это касается целиком всего корпуса. Толщина шасси – 1.5 мм, боковых панелей – 2.0 мм.
Левая и правая боковины идентичны: полностью закрытые, без каких-либо вентиляционных решеток. Для снятия дверцы достаточно потянуть ее на себя за выступ в задней части. Устанавливается панель аналогично в обратном порядке, простым придавливанием до щелчка. Что может быть проще?
Здесь используется продвинутый метод крепления «дверей», который Lian Li применяет для своей топовой продукции. Говоря проще, они удерживаются за счет напаянных на них изнутри «гвоздей», расположенных по всему периметру.
Несомненно, фронтальная панель – основная эстетическая составляющая подобного корпуса. Она является частью шасси, какие-либо съемные элементы тут отсутствуют.
Верхнюю часть занимает один 5.25 дюймовый отсек, закрытый декоративной заглушкой под лоток привода. Нижняя изобилует отверстиями диаметром 3.0 мм, образующими вентиляционную решетку, за которой расположен втяжной вентилятор. Решетка невысокая, хотя могла быть и больше – место для этого есть. Дополняет картину блестящий логотип фирмы-производителя.
Из органов управления в PC-Q15 присутствует только кнопка подачи питания, расположенная в левой средней части фронтальной панели. Под ней – два вертикально расположенных и разнесенных на значительное расстояние порта USB 3.0 характерного синего цвета. Вот и весь набор. Странно, что разработчик не предусмотрел вывод на «фронт» разъемов звуковой подсистемы. Как-никак, а модель ведь позиционируется и для сборки HTPC.
Стоит отметить, что порты USB 3.0 подключаются к системной плате посредством двух внешних разъемов, которые выводятся наружу через предназначенное для них отверстие на задней панели корпуса.
Тыловая часть Lian Li PC-Q15 отчасти соответствует таковой у большинства других маленьких «кейсов». Никаких необычных элементов здесь не наблюдается.
Отсек для блока питания вынесен в верхнюю часть, нижнюю же занимает расположенный горизонтально вырез под I/O заглушку системной платы, справа от него – одинокий слот расширения, закрытый съемной перфорированной заглушкой. Практически вся остальная панель испещрена вентиляционными отверстиями.
Были бы не лишними отверстия для вывода шлангов системы жидкостного охлаждения. Учитывая конструктивную особенность с наличием только одного слота расширения, использование СЖО в данном корпусе, главным образом для охлаждения производительного графического ускорителя (в виде однослотового ватерблока), было бы очень кстати.
Верхняя и нижняя панели в PC-Q15 ничем не привлекают внимание – это полностью закрытые части конструкции.
Тем не менее, нижняя панель выделяется среди большинства аналогичных решений, благодаря опорному механизму, представляющему собой самые настоящие миниатюрные колесики.
Они выточены из цельного алюминия и закреплены на днище с внутренней его стороны. Колесики придают корпусу шарм, без них он смотрелся бы совершенно иначе. Весьма интересная и привлекательная конструкция.
Являясь больше эстетической составляющей, нежели реальными колесиками, они крепко зафиксированы на шасси и не способны вращаться. Однако этого можно добиться, немного ослабив винты.
Итак, с внешним видом и дизайном PC-Q15 мы разобрались, пора переходить к изучению его внутреннего строения.
Внутреннее строение модели Lian Li не менее интересно. Компоновка очень напоминает стандартную «башню» с верхним расположением блока питания, только достаточно глубокую и в миниатюре. Отличительной особенностью является горизонтальное расположение материнской платы для сохранения низкой высоты корпуса, а также для обеспечения поддержки высокого процессорного кулера.
Смущает лишь расположение корзины для 3.5 дюймового накопителя, которая зачем-то оказалась вынесена в верхнюю часть и, скорее всего, практически лишилась обдува. Но факт остается фактом, инженерам компании удалось скомпоновать элементы весьма грамотно, максимально задействовав свободное пространство.
Снятие второй дверцы предоставляет полный доступ к внутренностям и с другой стороны.
Материнская плата форм-фактора mini-ITX располагается в горизонтальном положении на специальном поддоне на уже оборудованных стойках. Поддон является съемной конструкцией и при установке платы его необходимо извлечь, открутив по бокам два высоких винта с накатанной головкой.
Присутствует большой квадратный вырез в районе процессорного гнезда, для доступа к крепежной крестовине кулера CPU, без необходимости демонтировать системную плату.
Блок питания располагается в горизонтальном положении в верхней задней части. Поскольку Lian Li PC-Q15 изначально оборудован БП мощностью 300 Вт, в приобретении его отдельно необходимости нет.
Он произведен фирмой FSP, модель – FSP300-60GHS. Сам блок выполнен в уменьшенном формате SFX, а его выходная мощность составляет 300 Вт. Сертификация – на стандарт 80 Plus. Из разъемов есть следующие: 1 x 24-pin, 1 x 4-pin, 4 x SATA, 1 x Molex, 1 x FDD. Кроме того, БП оборудован полноценным переключателем питания.
Технические характеристики модели FSP представлены на фотографии ниже.
Блок питания является взаимозаменяемым, при желании в корпус можно установить другой БП аналогичного форм-фактора. Судя по обзорам этой модели в сети, FSP300-60GHS показал весьма недурные результаты, как в плане энергоэффективности, так и в плане тишины.
В PC-Q15 можно вместить четыре накопителя: один 3.5 дюймовый жесткий диск располагается в отдельной верхней корзине и еще три 2.5 дюймовых накопителя можно разместить в нижней. Расположение дисков в корзинах – поперечное.
Интересна, прежде всего, верхняя корзина для 3.5 дюймового жесткого диска. Здесь предусмотрена поддержка горячей замены устройства, достаточно задвинуть накопитель в отсек на антивибрационных направляющих.
Дополнительная фиксация установленного жесткого диска осуществляется посредством винта с накатанной головкой. Подключение питания (поддерживаются разъемы SATA и Molex) и SATA-кабеля передачи данных происходит с обратной стороны корзины.
Корзина для 2.5 дюймовых накопителей – съемная. Крепление – безвинтовое, на антивибрационных силиконовых кольцах. Достаточно потянуть ее на себя и извлечь.
Что касается максимальных габаритов процессорного кулера и видеокарты, то первый может быть высотой до 100 мм, длина графического адаптера – до 250 мм. Вроде размеры впечатляют, но на самом деле не все гладко. Причина тому – наличие в PC-Q15 всего одного слота расширения. А посему двухслотовую производительную видеокарту в данном корпусе разместить не удастся, по крайней мере, без дополнительных манипуляций, вроде замены СО видеоускорителя.
Процессорный кулер, напротив, можно вместить размеров немалых. И что главное – есть возможность организации в Lian Li PC-Q15 пассивного охлаждения CPU. Для этой цели желательно использовать массивный радиатор топ-конструкции, установив его таким образом, чтобы расположение теплоотводящих пластин было продольным. Этим обеспечивается более эффективный обдув радиатора фронтальным вентилятором.
Что касается 5.25 дюймового отсека, то устройство в нем фиксируется по старинке – при помощи винтов с накатанной головкой из комплекта. Кроме того, перед установкой привода требуется извлечь фронтальную декоративную заглушку, привинченную четырьмя крохотными винтами.
В целом, сборка компьютера в PC-Q15 осуществляется быстро и просто, в первую очередь за счет уже установленного блока питания и полного доступа к внутренностям с обеих сторон.
А извлекаемый поддон системной платы избавит пользователя от необходимости ковыряться с отверткой внутри корпуса, что часто бывает проблематично в подобных «малышах».
Итак, разобравшись с внутренним строением PC-Q15, перейдем к следующему разделу.
Про систему вентиляции Lian Li PC-Q15 сказать особо и нечего. Корпус оборудован одним фронтальным вентилятором типоразмера 120 x 120 x 25 мм, номинальная скорость вращения семилопастной крыльчатки которого составляет ~1200 об/мин.
Он функционирует на вдув, нагоняя прохладный воздух внутрь и охлаждая компоненты. Выгоняющих нагретый воздух наружу вертушек не предусмотрено, за исключением разве что вентилятора блока питания, поэтому в корпусе создается по большему счету положительное давление.
Вентилятор оборудован съемным противопылевым фильтром, да и сам он также является быстросъемной конструкцией на антивибрационных прокладках. Чтобы очистить фильтр от пыли, требуется демонтировать вентилятор. Процедура не сложная, «пропеллер» снимается простым сдвигом вбок. А вот для фильтра требуется небольшой поворот по часовой стрелке, после несильного ослабления фиксирующих винтов.
Стоит отметить, что благодаря перенесенной в верхнюю часть корзине для накопителей особенно горячие компоненты, такие как видеокарта или процессорный кулер, будут расположены достаточно близко к фронтальной вертушке. За счет этого должен осуществляться их более эффективный обдув.
В качестве защитной меры применяется решетка-гриль оптимальной формы, закрепленная на вентиляторе с его внутренней стороны.
Осталось добавить, что вентилятор оборудован трехконтактным разъемом питания и укомплектован переходником на Molex «мама-папа».
| Название модели | PC-Q15 |
| Тип конструкции | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 210 x 210 x 330 |
| Масса корпуса (нетто), кг | 3.3 |
| Материал корпуса | Алюминий |
| Цветовая вариация | Black / Silver |
| Внешние 5.25-дюймовые отсеки, шт. | 1 |
| Внутренние 3.5-дюймовые отсеки, шт. | 1 (горячая замена) |
| Внутренние 2.5-дюймовые отсеки, шт. | 3 |
| Слоты расширения, шт. | 1 |
| Внешние порты | 2 x USB 3.0 |
| Поддержка материнских плат | mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 120 мм (~1200 об/мин, вдув) |
| Максимальная длина видеокарты, мм | 250 |
| Максимальная высота кулера CPU, мм | 100 |
| Мощность штатного блока питания, Вт | 300 |
Во время испытаний в PC-Q15 собиралась следующая система:
Эффективность системы охлаждения корпуса сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для двух компонентов системы: центрального процессора и жесткого диска. Так как в испытуемом отсутствует встроенный реобас, тестирование проводилось в одном скоростном режиме – при номинальной скорости вращения фронтального вентилятора ~1200 об/мин. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Тестирование видеокарты не проводилось, поскольку используемый кулер CPU полностью перекрывает PCI-E слот в любом положении. Кроме того, замерять нагрев однослотового ускорителя, который часто не отличается производительностью, нет смысла, тем более в подобном миниатюрном компьютере.
С учетом того, что аналогичные малогабаритные системы в большинстве случаев не рассчитаны на разгон, процессор Intel Core i5–2500K не разгонялся и функционировал на номинальной частоте 3300 МГц (реальные 3317 МГц). Напряжение Vcore в BIOS материнской платы выставлялось в режим «Auto» и по показаниям утилиты CPU-Z в нагрузке составляло 1.152 В. Все энергосберегающие функции активировались. Автоматический разгон CPU отключался.
Оперативная память также не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
В связи с использованием платы ASRock Z68M-ITX/HT, которая не совсем корректно «держит» частоту ЦП при сильной загрузке последнего, для его прогрева применялась более щадящая утилита – Prime95 x64 26.6.1 в режиме Small FFTs. Время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились еще два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружался только один Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью программы AIDA64 v1.80.1484.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | Prime95 x64 26.6.1 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 23°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °C«Малыш» PC-Q15 показал неплохие результаты охлаждения процессора и отличные, можно и так сказать, по части эффективности охлаждения HDD. Так, температура ЦП в корпусе оказалась на девять градусов по Цельсию выше, чем на открытом стенде. Подобные результаты и ожидались.
Опасения по поводу охлаждения жесткого диска не подтвердились. Даже вынесенная выше вентилятора корзина с накопителем подвергается эффективному обдуву, не позволяя подниматься температуре «винчестера» выше 36°C. Весьма и весьма достойные показатели!
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера во время замера уровня шума не изменялась, жесткий диск оставался активным.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им ниже этой отметки значениям следует лишь как к ориентировочным.
На графике ниже представлены результаты тестирования.
Уровень шума, дБГрафики показывают, что уровень шума Lian Li PC-Q15 не слишком высок. Этого и следовало ожидать, ведь всего один штатный вентилятор вряд ли может создать сильный шум. Но для создания в корпусе действительно тихого ПК желательно уменьшить обороты фронтальной вертушки.
Немного расстроила работа жесткого диска в момент активной его работы (частое перемещение головок накопителя). Хотя передаваемая на корпус вибрация не заметна, создается повышенная шумность, отчасти даже сродни «грохотанию». Раздражающий эффект шум не оказывает, тем не менее, это не слишком приятно. Весьма странно, поскольку у других корпусов Lian Li с аналогичным креплением HDD подобного замечено не было.
Шумность штатного блока питания оказалась совсем низкой. В работе его совсем не слышно, даже при загрузке.
Lian Li PC-Q15 можно охарактеризовать как интересное решение для сборки миниатюрного компьютера. Помимо привлекательного оригинального дизайна с использованием колес, корпус оборудован достаточно мощным для mini-ITX блоком питания, поддерживает установку до четырех накопителей с возможностью горячей замены, а также графические карты большой длины. Продуманная и в меру эффективная система вентиляции при поддержке немалых размеров кулера CPU, позволит не только собрать производительный ПК, но и разогнать его.

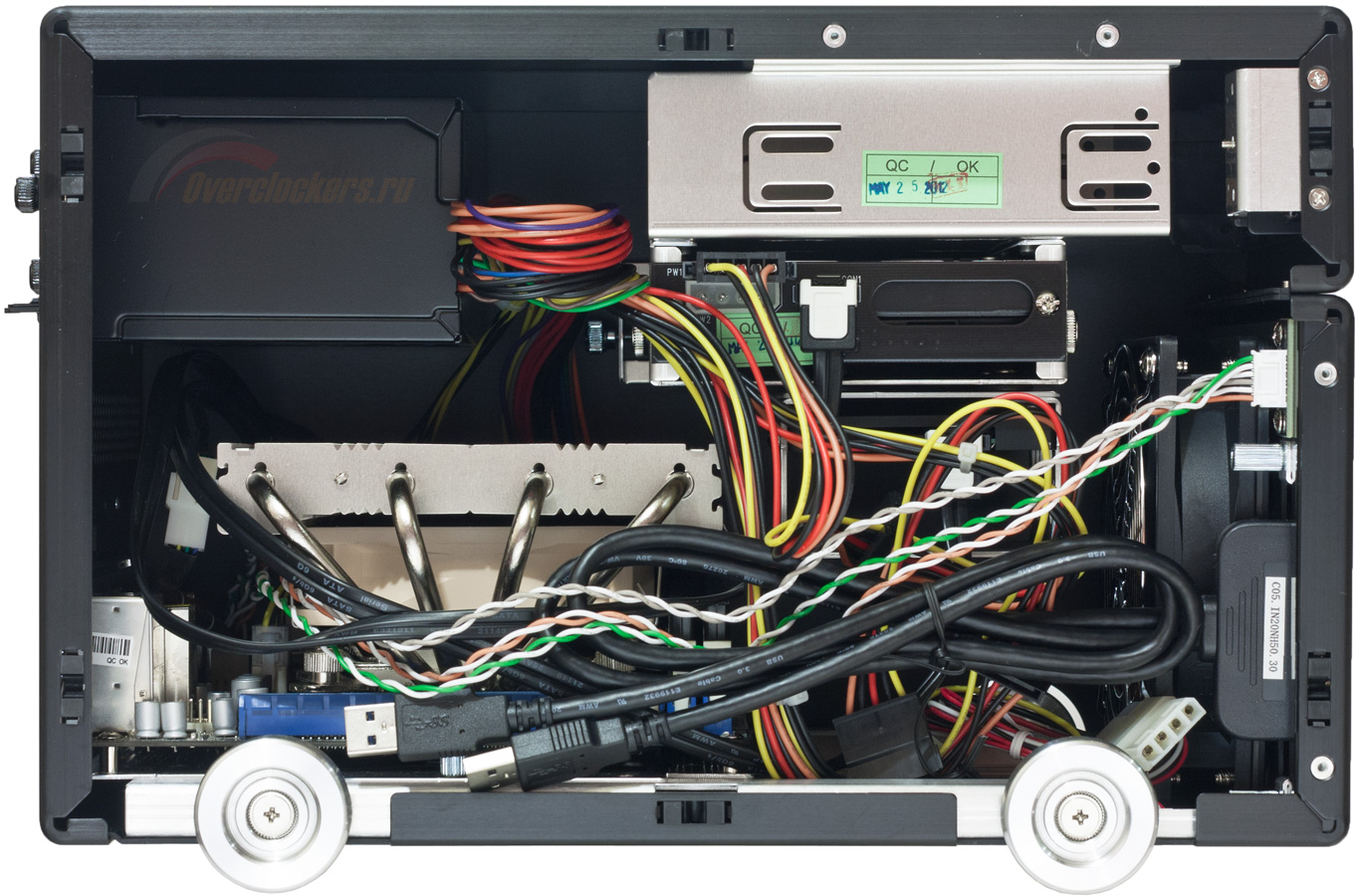

Отдельно хотелось бы упомянуть про сборку компьютера в PC-Q15. Часто бывает, что из-за небольших габаритов и плотной внутренней компоновки этот процесс становится не самым простым занятием. К данному подопытному это отнести вряд ли удастся, поскольку корпус открывается с обеих сторон и уже оборудован блоком питания, а почти все устройства получили безвинтовое крепление, достаточно лишь установить комплектующие и подключить провода.
Что касается стоимости PC-Q15, то в московской рознице он был замечен по цене ~5000 рублей. Учитывая ценовое позиционирование моделей Lian Li (да и вообще mini-корпусов в целом), а также наличие неплохого встроенного БП, этот ценник можно назвать адекватным.
Из недостатков Lian Li PC-Q15 можно отметить несколько. Это и отсутствие на фронтальной панели разъемов аудио, и наличие только одного слота расширения. Последний изъян немного портит впечатление о корпусе: при заявленной поддержке длинного графического ускорителя, двухслотовую видеокарту установить не удастся. А значит, в большинстве случаев на топовую производительность в 3D (при сборке игрового компьютера) можно не рассчитывать. Правда, здесь может выручить использование жидкостного охлаждения. Тем не менее, учитывая специфику корпуса, на этот недостаток можно закрыть глаза.
Плюсы:
Минусы:
