Во время знакомства с брендом Seasonic вы узнали о том, что компания в прошлом году провела реорганизацию серии «золотых» БП, разделив ее на две линейки «G» и «X». Устройства с индексом «G» довольно хорошо зарекомендовали себя во время тестирования. Но их мощность ограничивается отметкой в 650 Вт, чего будет недостаточно для мощных систем геймеров и оверклокеров. Как раз для таких пользователей и создана линейка «Х», которая на сегодняшний день насчитывает пять моделей мощностью от 650 Вт до 1250 Вт. Кроме того, все блоки питания с индексом «X» оснащены продвинутой гибридной системой охлаждения и полностью модульными кабелями, что роднит их с «платиновыми» решениями.
В данном обзоре будут рассмотрены флагманы серии «X»: Seasonic X-850, Seasonic X-1050 и Seasonic X-1250 (число в конце названия означает номинальную мощность БП).
Напомню, что ранее были выпущены следующие материалы по компании Seasonic и ее продуктам:
Для моделей линейки «X» разработан уникальный дизайн упаковки в черно-желтых цветах. Размеры коробки довольно большие, на лицевой стороне отмечено название серии, а также соответствие стандарту энергоэффективности 80 PLUS Gold. Справа вверху указана номинальная мощность устройства, находящегося внутри.
На обратной стороне информации приводится больше, в том числе – основные достоинства блоков питания. Много внимания уделено гибридной системе охлаждения, которая оставила хорошие впечатления во время тестирования БП линейки «Platinum». Буду надеяться, что в данном случае гибридная СО проявит себя, как минимум, не хуже.
Внутри коробки все компоненты упакованы очень тщательно. Сам блок питания находится в отдельном матерчатом мешочке с логотипом компании.
Помимо него в комплект поставки входит сумочка с отсоединяемыми кабелями внутри, сетевой шнур питания, несколько хомутов и стяжек на липучках для фиксации проводов, крепящие винты, наклейка с логотипом производителя, инструкция.
Количество модульных кабелей, а также их исполнение отличается в зависимости от модели. Так, у 850-ваттного устройства они сделаны плоскими в виде шлейфов, тогда как у Seasonic X-1050 и X-1250 собраны в пучки и обтянуты черной материей.
Комплект кабелей Seasonic X-850Для удобства полная конфигурация разъемов, а также длина шнуров трех блоков питания сведена в одну таблицу.
| Типы разъемов | Количество | Длина проводов до разъема (разъемов), см | ||
| X-850 | X-1050 | X-1250 | ||
| 20+4-контактный разъем питания ATX | 1 | 1 | 1 | 60 |
| 4+4-контактный разъем питания ATX12V1 | 1 | 1 | 1 | 65 |
| 8-контактный разъем питания ATX12V2 | 1 | 1 | 1 | 65 |
| 6+2-контактный разъем PCI-E | 4 | 6 | 8 | 60 |
| Три разъема PATA | 2 | 2 | 2 | 55-70-85 |
| Два разъема PATA | 1 | 1 | 1 | 35-50 |
| Три разъема SATA | 2 | 3 | 3 | 55-70-85 |
| Два разъема SATA | 1 | 1 | 1 | 35-50 |
| Переходник с разъема PATA на FDD | 1 | 1 | 1 | 15 |
Видно, что основные различия между комплектами кабелей кроются в количестве разъемов PCI-E. В 1050- и 1250-ваттной модели присутствует по одному лишнему кабелю с тремя разъемами SATA.

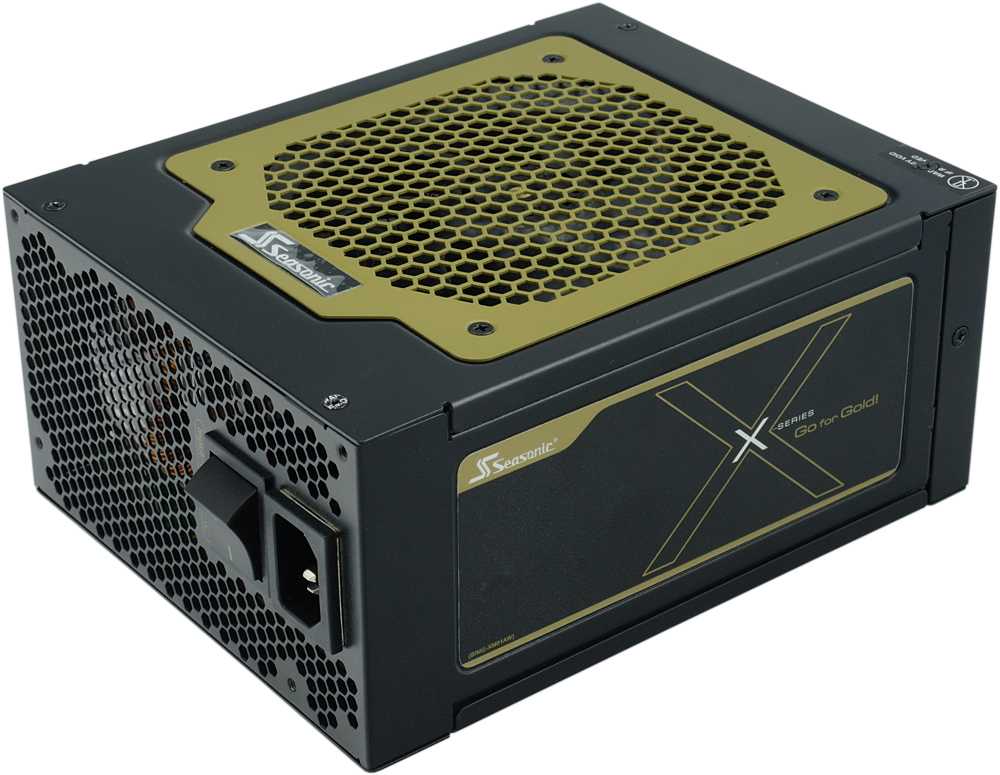

Корпуса всех трех БП сделаны из стали, окрашены в черный цвет и лишь немного отличаются по внешнему виду. Seasonic X-850 получил стандартные габариты (150х160х86 мм), тогда как X-1050 и X-1250 длиннее на 3 см (150х190х86 мм). На верхней крышке блоков питания закреплена штампованная решетка с ячейками в виде сот.
Seasonic X-850На задней стенке размещены модульные разъемы и тумблер, с помощью которого осуществляется переключение между гибридным и обычным режимами работы системы управления вентилятором. Отмечу, что отсоединяемыми сделаны все кабели, даже те, что предназначены для питания материнской платы и процессора. Разъемы подписаны, что облегчит подключение проводов.
Тумблер работает точно так же, как и на «платиновых» устройствах: в положении «Normal» вентилятор начнет вращаться сразу же после включения компьютера, а в положении «Hybrid» – только после определенного нагрева компонентов внутри блока.
Seasonic X-850Во всех трех решениях используется синхронный выпрямитель с DC-DC преобразователями в низковольтной части, поэтому и нагрузочная способность каналов +12 В довольно высокая. У Seasonic Х-850 она равняется 70 А, у Х-1050 – 87 А, у Х-1250 – 104 А. Немного отличаются силовые характеристики и других линий питания. Так, у Seasonic Х-850 максимальный ток по каждому каналу +3.3 В и +5 В составляет 25 А, а их суммарная нагрузка не должна превышать 125 Вт. У более мощных Х-1050/Х-1250 эта нагрузка увеличена до 150 Вт.
Seasonic X-850В блоках питания Seasonic Х-1050/Х-1250 используется такая же платформа, как и в «платиновом» Seasonic Platinum 1000. А вот младший участник построен на основе более новой платформы KM3. Основные различия кроются в реализации низковольтной части и заметны невооруженным глазом.
Seasonic X-850На входе высоковольтной части каждого блока расположен фильтр, сглаживающий высокочастотные помехи, излучаемые в сеть БП. Часть его, как обычно, распаяна возле клемм сетевой розетки и закрыта металлическим кожухом, остальные же компоненты находятся непосредственно на главной печатной плате. Элементная база довольно хорошая и включает шесть Y-конденсаторов, три Х-конденсатора, три ферритовые катушки и варистор. Также хочу обратить внимание на качество изоляции компонентов с помощью токонепроводящего клея и резиновых «чехлов».
Seasonic X-850Предохранитель в модели Seasonic Х-850 распаян на маленькой печатной плате, где находится часть входного EMI-фильтра.
Выпрямляющий мост состоит из двух подключенных параллельно диодных сборок. Для их охлаждения используется отдельный радиатор.
Конструкция модуля APFC во всех трех блоках одинаковая. Отличия кроются лишь в размерах дросселя и силовых элементах APFC.
В Seasonic Х-850 в работе APFC участвуют диод Шоттки SiC SCS106AG и два полевых транзистора Infineon 6R199P.
В блоке питания Seasonic Х-1050 силовая часть APFC состоит из диода CREE C3D08060 и пары мосфетов Infineon 6R125P, ...
... а в Seasonic Х-1250 – из одного диода Шоттки SiC SCS110AG и двух транзисторов Infineon 6R099.
Накопительные конденсаторы во всех трех устройствах отменного качества. Об этом говорит как название производителя (Hitachi AIC в случае Seasonic Х-850, Nippon Chemi-Con в случае Х-1050/1250), так и максимальная рабочая температура (до 105°С). Номинал конденсаторов, установленных в блоках питания Seasonic Х-850 и Х-1050, одинаковый – 330 мкФ х 420 В.
Seasonic X-850А в самой мощной модели используются более емкие конденсаторы – 390 мкФ х 420 В.
Seasonic X-1250Поскольку конденсаторы подключены параллельно, то суммарная емкость этого узла в Seasonic Х-850 составляет 660 мкФ, в Х-1050 – 990 мкФ, а в Х-1250 – 1170 мкФ.
Главный преобразователь в трех устройствах выполнен по мостовой (full bridge) схеме с четырьмя ключами, посаженными на отдельный алюминиевый радиатор. Силовой трансформатор довольно большой, что характерно для мощных БП. Управление главным преобразователем осуществляется с помощью контроллера CM6901 производства Champion Microelectronics.
Опять же, разница кроется только в номинале силовых ключей: в Seasonic Х-850 – это четыре транзистора Infineon 5R399P, ...
..., в Seasonic Х-1050 – Infineon 6R190C6, ...
..., а в Seasonic Х-1250 – Infineon 6R160C6.
Возле силового трансформатора размещены узел, отвечающий за формирование линии дежурного питания +5VSB, и электромагнитное реле. Работой «дежурки» управляет ШИМ-контроллер Infineon ICE2QR4765.
Как уже упоминалось, наиболее заметные различия между моделями кроются в реализации низковольтной части. Сначала рассмотрим устройства мощностью 1050 и 1250 Вт. В них мосфеты, участвующие в формировании напряжения +12 В, размещены на тыльной стороне главной печатной платы. Причем в Seasonic Х-1050 установлено четыре транзистора Infineon 027N04LS (сопротивление в открытом состоянии равняется 2.7 мОм), ...
... тогда как в Х-1250 – восемь Infineon 018N04LS (сопротивление в открытом состоянии равняется 1.8 мОм).
К охлаждению этих элементов производитель подошел с большой ответственностью. Так, одна часть тепла отводится на корпус блока питания через прокладку из теплопроводного материала, другая – рассеивается с помощью трех небольших радиаторов, установленных в низковольтной части.
В 850-ваттной модели транзисторы канала +12 В вынесены на отдельную печатную плату и закрыты большим алюминиевым радиатором в виде перевернутой буквы «П».
Хотя отвод тепла на корпус блока питания также присутствует.
Реализация DC-DC преобразователей довольно привычная. Такая же конструкция встречается на всех «платиновых» БП производства компании Sea Sonic Electronics. На одной стороне дочерней платы размещен ШИМ-контроллер APW7159, который управляет шестью мосфетами (по три на каждом канале +3.3 В и +5 В). В Seasonic Х-850 для получения напряжений +3.3 В и +5 В используются транзисторы Infineon BSC0906NS, а в Х-1050/Х-1250 – RJK0332DPB. Их сопротивление в открытом состоянии равняется соответственно 4.5 мОм и 3.6 мОм.
На обратной стороне платы находятся элементы, с помощью которых осуществляется стабилизация и фильтрация напряжений. Тут же размещена и часть модульных разъемов.
Пульсации напряжений сглаживаются при помощи твердотельных конденсаторов, а на линии +12 В установлено еще и несколько конденсаторов (2200 мкФ х 16 В и 1000 мкФ х 16 В) с жидким электролитом. Производителем последних выступает японская компания United Chemi-Con, которая славится качеством своей продукции.
Seasonic X-850Все три участника получили полный комплекс защит (OCP/ OPP/ OTP/ OVP/ UVP /SCP), часть из которых реализована с помощью специальных контроллеров-супервайзеров: Weltrend WT7527V (в Seasonic X-850) или PS232F (в Х-1050/Х-1250).
Seasonic X-850«Внутренности» блока питания Seasonic X-850 охлаждаются 120 мм семилопастным вентилятором SANYO DENKI San Ace 120 9S1212F404 на шарикоподшипнике. При максимальных оборотах (2200 об/мин) он может создавать воздушный поток равный 70.6 CFM (кубических футов в минуту). Заявленный уровень шума, согласно спецификации, не должен превышать 30.0 дБ.
В старших решениях Х-1050/Х-1250 используются более мощные вентиляторы SANYO DENKI San Ace 120 9S1212H403 на шарикоподшипнике. В данном случае максимальная скорость вращения равняется 2700 об/мин, а создаваемый при этом воздушный поток составляет 86.5 CFM (кубических футов в минуту). Уровень шума при максимальных оборотах также чуть выше – до 36.0 дБ.
Для оптимизации воздушных потоков внутри БП к вентилятору прикреплена небольшая прозрачная пластиковая пластина.
Для тестирования блоков питания используется стенд «xDevs.com Neutron», который был специально разработан и собран известным оверклокером Ильей Цеменко (более известен под ником TiN), ныне сотрудником отдела разработок компании EVGA. Комплекс позволяет производить испытания даже очень мощных источников питания (более 2000 Вт). Причем для нагрузки линии +12 В БП предусмотрено двенадцать отдельных каналов с возможностью увеличения нагрузки на каждом до 20 А.
Блок электронной нагрузки стенда представляет собой независимый канал с автономной системой мониторинга состояния и способен отобрать мощность вплоть до 240 Вт при напряжении до +16 В на входе. Виртуальные линии блоков подключены к единому преобразователю и получили только различные схемы защиты от перегрузки по току. В случаях же когда блок питания лишь с одной линией +12 В распределение мощности на блоки электронной нагрузки производится равномерно до заданной величины. Ток по каналам +3.3 В и +5 В стенд может увеличивать до 30 А, чего более чем достаточно для всех современных моделей источников питания. Дежурную же линию можно проверить на нагрузку до 10 А.
В итоге при помощи стенда и программы управления Neutron ATE control в автоматическом режиме можно производить:
Система стабилизации питания продемонстрировала хорошие результаты во время кросс-нагрузочных тестов. Согласно допустимым нормам, напряжение питания не должно выходить за пределы +/-5% от номинала линии. Здесь же заметно, что отклонения напряжений были значительно меньшими. Так, на линиях +3.3 В и +5 В напряжение питания не покидало пределов -2% - +3%, а на линии +12 В и вовсе колебалось в диапазоне 1-3%.
График КНХ на линии +3.3 ВЧтобы было проще оценивать полученные результаты, привожу стандарты уровня пульсаций для основных линий питания: для +3.3 В и +5 В размах амплитуды (peak-to-peak) не должен превышать значения 50 мВ, а для +12 В – 120 мВ. Как видно из графиков, система фильтрации напряжений полностью отвечает необходимым требованиям. Кроме того, на линиях +5 В и +12 В уровень пульсаций в ходе эксперимента был даже значительно ниже положенных 50 мВ и 120 мВ соответственно.
Пульсации на линии +3.3 ВНапряжение на дежурной линии питания в зависимости от нагрузки менялось от 5.15 В до 5.03 В.
Узел APFC хорошо справляется со своей задачей. Отметка 0.9 была преодолена при достижении 300 Вт. Максимальный коэффициент PFC (0.97) был зафиксирован при нагрузке 850 Вт.
Таблица, демонстрирующая зависимость коэффициента PFC от загрузки БП:
| Нагрузка, Вт | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 850 |
| Нагрузка,% | 6 | 12 | 24 | 35 | 47 | 59 | 71 | 82 | 100 |
| PFC | 0.71 | 0.79 | 0.86 | 0.91 | 0.93 | 0.94 | 0.95 | 0.96 | 0.97 |
Модель Seasonic Х-850 полностью соответствует стандарту 80 PLUS Gold для электросетей с напряжением 230 В, а именно, при нагрузках 20%, 50% и 100% его КПД не опускался ниже значений 88%, 92% и 88% соответственно.
Одним из тестов, по которому можно судить о качестве используемой схемотехники и элементной базы в блоке питания, является эксперимент на максимальную перегрузку. Seasonic Х-850 проявил себя здесь просто превосходно. Нагрузку удалось увеличить до 1100 Вт (+29% к номинальной мощности устройства), при этом все выходные напряжения питания оставались в пределах нормы. На отметке в 1110 Вт сработала защита от перегрузки БП.
Ниже представлен график зависимости скорости вращения вентилятора от нагрузки на Seasonic Х-850. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С.
Данный график соответствует гибридному режиму работы системы охлаждения. Согласно полученным данным, вентилятор начинал вращаться (860 об/мин) только при достижении нагрузки в 320 Вт. На отметке в 600 Вт он достиг скорости 1800 об/мин. После увеличения нагрузки скорость вращения вентилятора уже не росла. Но даже в таком режиме шум от работы блока питания был вполне комфортным. По субъективным слуховым ощущениям его можно охарактеризовать как «средний».
Если же переключатель на задней панели установить в положение «Normal», то вентилятор начинает вращаться со скоростью 820 об/мин сразу же после включения компьютера.
В данном случае система стабилизации питания показала еще лучшие результаты. Отклонения напряжений питания на основных линиях были следующими: +3.3 В – от 0% до +2%, +5 В – от +1 до +2%, +12 В – от -1% до +1%. Согласитесь, отличные показатели.
График КНХ на линии +3.3 ВТо же самое можно сказать и о системе фильтрации пульсаций. Ни на одной из линий питания нормы не были превышены. Отмечу состояние канала +12 В, где размах амплитуды (peak-to-peak) почти на всем диапазоне нагрузок не превышал значения 75 мВ. И только при максимальных нагрузках на линию +12 В наблюдались пульсации из диапазона 75-100 мВ.
Пульсации на линии +3.3 ВНапряжение на дежурной линии питания в зависимости от нагрузки менялось от 5.12 В до 5.04 В.
Во время тестирования работы узла APFC были получены довольно хорошие результаты: отметка 0.9 была преодолена при достижении нагрузки 350 Вт.
Таблица, демонстрирующая зависимость коэффициента PFC от загрузки БП:
| Нагрузка, Вт | 55 | 150 | 350 | 500 | 700 | 900 | 1050 |
| Нагрузка,% | 5 | 14 | 33 | 48 | 67 | 86 | 100 |
| PFC | 0.75 | 0.88 | 0.94 | 0.96 | 0.97 | 0.98 | 0.98 |
Как и в предыдущем случае, к КПД Seasonic Х-1050 не возникает никаких вопросов, он полностью соответствует стандарту 80 PLUS Gold для электросетей с напряжением 230 В. Отмечу, что даже при максимальной нагрузке КПД блока превышал 90% (при положенных 88% для сертификата 80 PLUS Gold).
В ходе тестирования выяснилось, что Seasonic Х-1050 вполне может справиться с кратковременной нагрузкой равной 1400 Вт (+33% к номинальной мощности устройства). Защита по перегрузке срабатывала на отметке в 1450 Вт.
Работа системы управления вентилятором немного отличается от той, что была рассмотрена в блоке питания Seasonic Х-850. Здесь вентилятор стартует раньше (при нагрузке в 150 Вт), да и скорость вращения при этом выше (950 об/мин). При высоких нагрузках он раскручивался также чуть больше (до 2200 об/мин). Хотя на производимом шуме это никак не сказалось. По субъективным ощущениям шум от работы Seasonic Х-1050 ничем не отличался от Seasonic Х-850.
При установке переключателя в положение «Normal» вентилятор начинает вращаться со скоростью 950 об/мин сразу же после включения компьютера.
Во время кросс-нагрузочных тестов напряжение питания на всех выходных линиях было очень стабильным. На +3.3 В и +5 В оно не покидало пределы +/-2%, а на канале +12 В – пределы +/-1%.
График КНХ на линии +3.3 ВПрименение большого количества качественных конденсаторов в выходных цепях не осталось незамеченным и в этом случае. На всех линиях питания во время кросс-нагрузочных тестов уровень пульсаций был в пределах нормы.
Пульсации на линии +3.3 ВНапряжение на дежурной линии питания в зависимости от нагрузки менялось от 5.13 В до 5.05 В.
Как и в предыдущих случаях, система APFC отработала на «отлично». Коэффициент PFC достиг значения 0.9 уже при нагрузке 200 Вт.
Таблица, демонстрирующая зависимость коэффициента PFC от загрузки БП:
| Нагрузка, Вт | 60 | 120 | 200 | 350 | 500 | 850 | 1050 | 1250 |
| Нагрузка,% | 5 | 10 | 16 | 28 | 40 | 68 | 84 | 100 |
| PFC | 0.79 | 0.88 | 0.93 | 0.96 | 0.97 | 0.98 | 0.99 | 0.99 |
Уровень КПД блока питания Seasonic X-1250 полностью соответствует стандарту 80 PLUS Gold для электросетей с напряжением 230 В:
Учитывая и так немаленькую номинальную мощность устройства (1250 Вт), с трудом верилось, что в тесте на перегрузку Seasonic X-1250 сможет показать какие-то впечатляющие результаты. Но полученное значение в 1650 Вт (+32% к номинальной мощности) полностью откинуло все сомнения. Интересно, что даже при такой перегрузке блок на выходе выдавал вполне приемлемые напряжения питания, не выходящие за рамки допустимых норм. Только при достижении отметки в 1670 Вт Seasonic X-1250 «ушел» в защиту.
Графики работы систем управления вентилятором Seasonic Х-1250 и Х-1050 почти полностью копируют друг друга. Шумовые характеристики также аналогичные.
При установке переключателя в положение «Normal» вентилятор начинает вращаться со скоростью 960 об/мин сразу же после включения компьютера.
К исследованию шумовых характеристик хочется добавить, что в процессе тестирования всех блоков питания Seasonic никаких посторонних шумов, в том числе и писка, не отмечалось.
Тесты проводились на следующем стенде:
Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью утилит Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12 В, +5 В. +3.3 В измерялось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
| Режим | Seasonic Х-850 | Seasonic Х-1050 | Seasonic Х-1250 | |||
| Величина, В | Отклонение, % | Величина, В | Отклонение, % | Величина, В | Отклонение, % | |
| +12V | ||||||
| Idle | 12.31 | +2.6 | 12.23 | +1.9 | 12.18 | +1.5 |
| Burn | 12.28 | +2.3 | 12.31 | +2.6 | 12.26 | +2.1 |
| +5V | ||||||
| Idle | 5.08 | +1.6 | 5.07 | +1.4 | 5.07 | +1.4 |
| Burn | 5.07 | +1.4 | 5.12 | +2.4 | 5.11 | +2.2 |
| +3.3V | ||||||
| Idle | 3.41 | +3.3 | 3.40 | +3.0 | 3.42 | +3.6 |
| Burn | 3.40 | +3.0 | 3.45 | +4.5 | 3.47 | +5.2 |
| Входное энергопотребление, Вт | ||||||
| Idle | 167 | 167 | 167 | |||
| Burn | 992 | 994 | 994 | |||
Предложенная конфигурация, включающая мощный разогнанный процессор и две «прожорливые» видеокарты, не стала проблемой ни для одного блока питания. Система стабилизации напряжений под реальной нагрузкой проявила себя достаточно хорошо, особенно это касается наиболее востребованной линии +12 В. А вот на линии +3.3 В в ходе всего эксперимента наблюдалось слегка завышенное напряжение.
Что касается входного энергопотребления, то оно во всех БП находилось на одном уровне, независимо от мощности устройства.
Энергопотребление Seasonic Х-850/Х-1050/Х-1250 в спящем режиме и в выключенном состоянии компьютера было довольно низким.
| Блоки питания | Энергопотребление в режиме, Вт | |
| Sleep | Power Off | |
| Seasonic Х-850 | 7 | 2 |
| Seasonic Х-1050 | 7 | 2 |
| Seasonic Х-1250 | 7 | 2 |
Подводя итоги тестирования, можно сказать, что рассмотренные блоки питания Seasonic относятся скорее к «платиновым» устройствам, нежели к «золотым». Действительно, в Seasonic Х-850/Х-1050/Х-1250 использованы те же технологии и узлы, которые можно встретить в моделях серии «Platinum». Это касается и гибридной системы охлаждения, и полностью модульных кабелей, и реализации DC-DC преобразователей, и устройства главного преобразователя, и многого другого. Поэтому неудивительно, что и результаты тестирования получились отменными.
Особенно хочется обратить внимание на перегрузку, которую способен выдержать каждый из БП Seasonic Х-850/Х-1050/Х-1250. Все-таки число +30% к номинальной мощности говорит о многом. Никаких вопросов не возникло и к работе систем стабилизации и фильтрации напряжений. И под кросс-нагрузочными тестами, и под реальной нагрузкой напряжения на выходе в ходе экспериментов были в полном порядке.
Что касается стоимости, то в рознице данные модели можно встретить с такими ценниками: Seasonic Х-850 – ~9000 рублей, Seasonic Х-1050 – ~10300 рублей, а Seasonic Х-1250 – ~12600 рублей. Конечно, цены кусаются, но, как говорится – за качество нужно платить.
