Австрийская компания Noctua, чьей специализацией является разработка различных СО для ПК, продолжает расширять ассортимент своих низкопрофильных кулеров для охлаждения CPU. Не так давно производитель представил Noctua NH-L12, результаты тестирования которого оставили очень хорошие впечатления.
Чуть больше месяца назад, в октябре 2012 года, из-под крыла компании появился на свет еще один представитель этого семейства - Noctua NH-L9. Новинка позиционируется как сверхтонкое решение для низких HTPC-корпусов малых форм-факторов и отличается от предшественника более скромными габаритами. Так, высота радиатора кулера составляет 23 мм, а с установленным штатным вентилятором толщиной 14 мм она возрастает до 37 мм.
В силу значительного усиления в последнее время интереса к HTPC, возросла и актуальность систем охлаждения для них. А если учесть, что подобных решений на рынке не так уж и много, то выпуск каждой новой модели сопровождается повышенным к ней вниманием. Особенно, если это кулер известного производителя.
На рынок выпускаются две вариации «девятки»: NH-L9i и NH-L9а. Как можно догадаться из названия, определяющей является последняя буква: модель с индексом «i» предназначена для процессоров Intel, в то время как вариация «a» – для ЦП AMD. Они отличаются не только креплением, но и частично габаритами. Этот нюанс стоит учитывать при подборе кулера для своей платформы.
В лабораторию на тестирование попала модель Noctua NH-L9i. Как обычно, начнем обзор с изучения упаковки кулера и поставляемых с ним аксессуаров.
Noctua NH-L9i упакован в глянцевую картонную коробку, оформленную в типичном для компании темно-коричневом стиле. Ее габариты небольшие и составляют 210 х 150 х 52 мм (Д х Ш х В).
Помимо основных конструктивных особенностей продукта, на упаковке указано множество дополнительной информации, в том числе на русском языке. А вот картинке самого кулера нашлось место лишь на краюшке коробки, да и то весьма плачевного вида. Впрочем, на ней, по сути, представлены лишь габариты изделия.
После откидывания верхней крышки коробки в глаза бросается интересная картина: в специальной вставке из мелкопористого поролона аккуратно расположился кулер с установленным вентилятором, а также аксессуары к нему – каждый в своем углублении. Снизу - картонная подложка, которая дополнительно фиксирует конструкцию СО. Выполнено все на высоком уровне.
Производитель укомплектовал Noctua NH-L9i неплохим набором. Из присутствующих здесь полезностей можно обнаружить набор из четырех прижимающих кулер винтов, адаптер L.N.A. для снижения скорости вращения вентилятора, шприц с фирменным термоинтерфейсом Noctua NT-H1, набор из четырех винтов для крепления вентилятора толщиной 25 мм, металлическую наклейку с логотипом производителя, и руководство пользователя.
Инструкция находится здесь же, но сверху. Она вложена в прорези в крышке коробки. Руководство выполнено в виде сложенного в несколько раз листа, где на одной стороне отображен процесс монтирования кулера на материнскую плату. Русский язык, к сожалению, здесь отсутствует, однако по иллюстрациям все понятно и так.
В комплект поставки входит:
Остается упомянуть, что изначально подошва радиатора заклеена предохранительной пленкой, которую при установке кулера требуется обязательно удалить.
Noctua NH-L9i представляет собой кулер топ-конструкции, когда массив теплоотводящих пластин радиатора располагается на С-образных тепловых трубках параллельно материнской плате, а установленный сверху вентилятор продувает радиатор в вертикальном положении. При этом дополнительно обдувается околосокетное пространство и расположенные там силовые узлы.
Подобная система охлаждения – неотъемлемый атрибут любого низкого HTPC-корпуса. Модель NH-L9i, как уже упоминалось выше, предназначена для установки на ЦП Intel и поддерживает сокеты LGA 1150, LGA 1155 и LGA 1156. Для процессорных разъемов AMD (AM2/AM2+, AM3/AM3+, FM1 и FM2) производитель выпустил версию NH-9a.
По высоте кулер очень мал. Высота радиатора составляет 23 мм, а с поставляемым в комплекте вентилятором толщиной 14 мм общая высота увеличивается до 37 мм.
Тем не менее, при своих небольших размерах Noctua NH-L9i скомпонован довольно плотно. Габариты радиатора - 95 х 95 х 23 мм (Д х Ш х В), вес – 345 г. При установленном штатном вентиляторе масса возрастает до 420 г.
Тепловых трубок изначально не видно, поскольку они все находятся внутри, что обусловлено необходимостью максимально уменьшить высоту кулера.
Радиатор Noctua NH-L9i представляет собой медное никелированное массивное основание треугольной формы, к которому прикреплены две С-образные тепловые трубки диаметром 6 мм, выполненные также из меди и никелированные.
Если снять оба стальных ребра, которые крепятся винтами по обе стороны кулера, обеспечивая возможность крепления вентилятора и придавая конструкции дополнительную жесткость, под ними можно разглядеть тепловые трубки.
В противном случае внутреннее строение модели Noctua в таком ракурсе наблюдать почти не приходится.
На тепловые трубки насажены алюминиевые пластины в количестве 55 штук. Толщина пластин составляет приблизительно 0.4 мм. Межреберное расстояние – 1.0 мм. Конструкция такова, что трубки по всей своей длине контактируют с отводящими тепло пластинами. Немного нестандартное решение, но что не сделаешь для минимизации размеров кулера.
Контакт тепловых трубок с ребрами осуществляется посредством пайки. Хотя места соприкосновения пропаяны не идеально, а лишь частично.

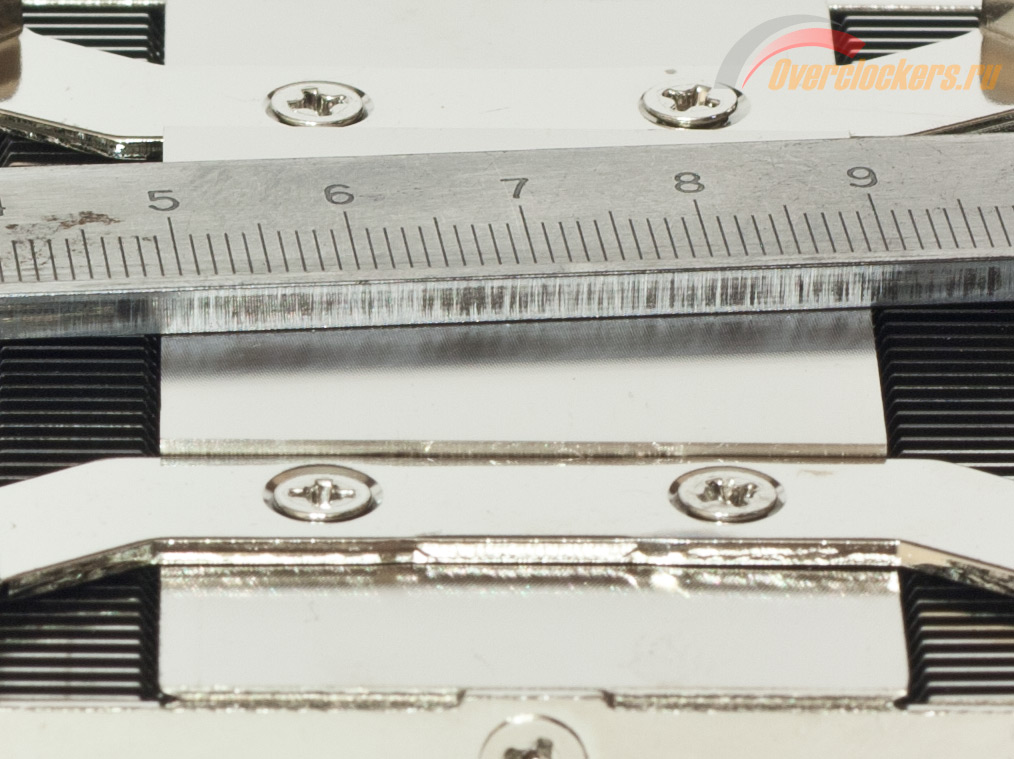

Что касается подошвы радиатора то здесь все отлично. Основание ровное. Несмотря на присутствие незначительных следов шлифовки, какие-либо выгибы или неровности основания отсутствуют.
Отпечаток термоинтерфейса на подошве кулера:
В таблице ниже приведены технические характеристики системы охлаждения Noctua.
| Название модели | NH-L9i |
| Тип конструкции радиатора | Топ |
| Размеры кулера (без вентилятора) (Д х Ш х В), мм | 95 х 95 х 23 |
| Размеры кулера (с вентилятором) (Д х Ш х В), мм | 95 х 95 х 37 |
| Масса кулера (без вентилятора), г | 345 |
| Масса кулера (с вентилятором), г | 420 |
| Материал основания | Никелированная медь |
| Материал тепловых трубок | Никелированная медь |
| Количество тепловых трубок, шт. | 2 |
| Диаметр тепловых трубок, мм | 6 |
| Материал ребер радиатора | Алюминий |
| Толщина ребер, мм | ~0.4 |
| Количество ребер, шт. | 55 |
| Межреберное расстояние, мм | 1.0 |
| Поддержка вентилятора (типоразмер), мм | 92 х 92 х 14 (в комплекте) 92 х 92 х 25 |
| Поддержка процессоров | LGA 1150/1155/1156 |
Кулер Noctua NH-L9i поставляется с одним вентилятором в комплекте. Название модели – Noctua NF-A9x14 PWM. Ее характеристики: типоразмер 92 х 92 х 14 мм, поддержка ШИМ, использован подшипник SSO2, номинальная скорость вращения крыльчатки составляет ~300-2500 об/мин (при использовании адаптера L.N.A. максимальные обороты снижаются до ~1800 об/мин).
Максимальный расход воздуха - 57.5 куб.м/ч (с L.N.A. он уменьшается до 40.8 куб.м/ч), а уровень шума 23.6 дБ (14.8 дБ с L.N.A.).
Максимальная потребляемая мощность – 2.52 Вт, заявленный производителем срок службы на отказ – 150 000 часов.
Noctua NH-L9i поддерживает установку вентилятора типоразмера 92 х 92 х 25 мм, для этого в комплекте с кулером предусмотрены длинные винты крепления. Помимо прочего, модель Noctua NF-A9x14 PWM оборудована силиконовыми антивибрационными прокладками, с каждой стороны крепежных отверстий.
Технические характеристики вентилятора.
| Название модели | NF-A9x14 PWM |
| Типоразмер вентилятора, мм | 92 х 92 х 14 |
| Количество лопастей, шт. | 9 |
| Скорость вращения, об/мин | 300 ~ 2500 |
| Скорость вращения (L.N.A.), об/мин | 300 ~ 1800 |
| Расход воздуха, куб.м/ч | 57.5 |
| Расход воздуха (L.N.A.), куб.м/ч | 40.8 |
| Уровень шума, дБ | 23.6 |
| Уровень шума (L.N.A.), дБ | 14.8 |
| Тип подшипника | SSO2-Bearing |
| Поддержка ШИМ | Есть |
| Разъем питания, pin | 4 |
| Длина провода, см | 20 |
| Наличие оплетки провода | Есть |
Итак, с радиатором и вентиляторами мы разобрались, теперь настала пора поговорить об установке кулера на материнскую плату.
Установка Noctua NH-L9i на материнскую плату не представляет совершенно никаких затруднений. Изначально кулер оборудован прижимными пластинами-направляющими в количестве двух штук, прикрученными посредством винтов.
Все, что требуется от пользователя, это установить кулер на процессор, затем с обратной стороны сокета прикрутить до упора винтами с накатанной головкой.
Производитель снабдил винты ограничителями и оборудовал их электроизолирующими прокладками.
Располагать Noctua NH-L9i на плате желательно тепловыми трубками вертикально, в противном случае может мешаться обвязка процессорного разъема.
Разобравшись с кулером, пора переходить к выявлению его эффективности охлаждения. Но сначала ознакомимся с тестовым стендом, на котором будет проходить весь процесс, методикой тестирования и соперниками.
Система охлаждения Noctua NH-L9i тестировалась в составе следующей конфигурации:
Тестирование проводилось в нескольких скоростных режимах: ~2100 об/мин, ~1800 об/мин, ~1500 об/мин (для штатного вентилятора главного подопытного и кулера BOX) и ~1600 об/мин, ~1400 об/мин и ~1200 об/мин для вентилятора Noctua NF-F9 PWM. Изменение скорости вращения осуществлялось посредством реобаса Scythe Kaze Q KQ01-BK-3.5, а мониторинг оборотов - с помощью программы ASUS AI Suite II, входящей в комплект ПО системной платы. Стоит обратить внимание, что во время всех замеров материнская плата располагалась горизонтально.
Поскольку тестирование температурных режимов на номинальной частоте процессора не представляет большого интереса, но с учетом того, что все участники позиционируются как низкопрофильные решения, стендовый Intel Core i5-2500K был разогнан лишь до частоты 3600 МГц путем увеличения множителя до 36. Напряжение Vcore в BIOS материнской платы было выставлено как 1.2 В. Активирование функции Load-Line Calibration в BIOS позволило исключить просадку напряжения (Vdroop) на ЦП во время сильной загрузки последнего. По показаниям утилиты CPU-Z напряжение Vcore не изменялось и всегда оставалось стабильным – 1.2 В.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем памяти выставлялся в значение 4096 Мбайт, время прогона – 14 минут. Далее система охлаждалась в простое 5 минут, после чего проводились еще два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Тестирование каждой системы охлаждения проводилось по два раза, каждый раз кулер полностью переустанавливался, в том числе с заменой термоинтерфейса. Если результаты разнились, проводился еще один дополнительный замер.
После каждого цикла тестирования система перезагружалась. Температура окружающей среды в районе тестового стенда составляла 22 градуса по Цельсию, не меняясь во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/-2%.
В качестве соперников для сравнения с Noctua NH-L9i были выбраны два претендента: не так давно исследованный в лаборатории Noctua NH-L12 и кулер Intel BOX LGA 1155 с медным основанием. Тестирование СО Noctua NH-L9i проводилось в двух режимах: с установленным штатным Noctua NF-A9x14 PWM и при использовании нижнего вентилятора из комплекта поставки кулера Noctua NH-L12 - Noctua NF-B9 PWM. При тестировании Noctua NH-L12 использовался только Noctua NF-B9 PWM, который устанавливался снизу.
Поскольку при тестировании выяснилась зависимость от установленного вентилятора, за основной параметр брался уровень шума, создаваемый каждой конкретной моделью и при определенной скорости вращения (указан на графиках). Скорость вращения каждого вентилятора подбиралась так, чтобы она соответствовала уровню шума всех других вентиляторов.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Температура, °CЧто в итоге? Главный подопытный показал весьма неплохие результаты, в среднем обходя «боксовую» версию Intel на 10 градусов по Цельсию, а в тихоходном режиме и того больше – около 15 градусов по Цельсию.
Что касается сравнения со старшим собратом, то налицо разница в пользу Noctua NH-L12. Как-никак, а у того и площадь пластин больше, и тепловых трубок не две, а четыре. Но и здесь Noctua NH-L9i с учетом своих габаритов выглядит неплохо, несмотря на заметное отставание.
По результатам тестирования система охлаждения Noctua NH-L9i заслуживает похвалы, в первую очередь - из-за своих небольших габаритов. Как известно, иногда потребность в низком кулере для HTPC-корпуса может отодвинуть все остальное на второй план. А высота новинки Noctua составляет всего 37 мм, что позволяет установить ее даже в совсем низкий корпус. Она может стать отличной заменой варианту Intel BOX, обеспечивая лучшее охлаждение при низком уровне шума.
Что касается стоимости Noctua NH-L9i, то установленный производителем ценник на кулер составляет 40 евро (~1600 рублей). Правда, найти его в российской рознице все еще сложно, остается только ожидать появления на прилавках наших магазинов.
