Обзор и тестирование материнской платы ASUS F2A85-M LE

Оглавление

• Вступление
• Упаковка и комплект поставки
• Дизайн и особенности платы
• Технические характеристики
• Возможности BIOS Setup
• Тестовый стенд
• Мониторинг и фирменное ПО
• Точность установки напряжений и работа LLC
• Разгон
• Тестирование производительности
• Методика тестирования
• Результаты тестирования
• Заключение

Вступление

ASUS F2A85-M LE – младшее решение компании ASUS формата mATX, основанное на наборе системной логики AMD A85X. Что же производитель может предложить покупателю при повышении класса чипсета материнской платы? Напомню, что ранее уже были протестированы системные платы ASUS, предназначенные для процессоров в конструктивном исполнении Socket FM2: ASUS F2A85-V PRO (AMD A85X), ASUS F2A55-M LK и ASUS F2A55 (все – AMD A55).

Сравнение наборов логики

Упаковка и комплект поставки

Материнская плата ASUS F2A85-M LE скрыта в стандартной для производителя коробке черного цвета.

На обратной стороне приводится описание технологий, нашедших применение в данном продукте, а также характеристики и фотоснимок платы:

Не менее стандартно и внутреннее убранство коробки:

В отдельный картонный бокс помещены два шлейфа SATA, которые отличаются расцветкой – их коннекторы не полностью черные, а с белыми вставками. Таким образом, ASUS отмечает то, что данные шлейфы ориентированы на SATA 6 Гбит/с. Маркетинг в чистом виде - отличий по набору контактов и ограничений по совместимости между разными версиями интерфейса SATA нет.

В комплект поставки входит:

• Краткое руководство по сборке на нескольких языках, полноценная инструкция на английском языке;
• DVD-диск с программным обеспечением и наклейка на корпус с логотипом ASUS;
• Заглушка на заднюю панель.

На редкость скромный набор, даже учитывая два шлейфа SATA.

Дизайн и особенности платы

Плата выполнена в формате mATX, на что намекает буква «M» в наименовании модели.

Система охлаждения ASUS F2A85-M LE состоит только из одного небольшого радиатора на чипсете, который крепится при помощи подпружиненных пластиковых защелок.

Применена полноценная металлическая защитная упорная пластина крепления системы охлаждения процессора:

Подсистема питания ЦП обходится без радиаторов и состоит из двух преобразователей питания: двухфазного CPU NB Core и трехфазного CPU Core. ШИМ-контроллер общий для двух преобразователей и традиционно перемаркирован ASUS.

Каждая фаза состоит из дросселя и трех мосфетов – двух неизвестного мне производителя (скорее всего, CYStech) и одного PH7030AL производства NXP Semiconductors. Микросхемы с маркировкой 02=EF (возможно, производства Richtek) играют роль драйверов фаз. Питание от БП, как можно видеть, подводится четырехконтактным разъемом.

Питание оперативной памяти однофазное, ШИМ-контроллер – APW8720 производства ANPEC:

Контроллер, ответственный за формирование напряжения терминации памяти, расположился в другом конце слотов памяти. Это uP0109P производства uPI Semiconductor:

Вдоль края правого нижнего угла платы выстроились семь портов SATA 6 Гбит/с. Они расположены ровно с таким интервалом, что использование шлейфов с защелками (например, из комплекта материнской платы) не вызовет затруднений:

Нумерация портов идет снизу вверх. Еще один порт SATA 6 Гбит/с, из восьми поддерживаемых чипсетом AMD A85X, задействован в качестве eSATA на задней панели системной платы.

Под чипсетом в специальной «кроватке» расположена съемная микросхема флеш-памяти BIOS производства Winbond, емкостью 64 Мбит. Помимо нее там же можно найти колодку для подключения передней панели корпуса и отдельную колодку для подключения системного динамика:

Колодка из двух контактов-штырьков с маркировкой DRCT позволяет принудительно зайти в BIOS, если вдруг материнская плата не реагирует на клавиатуру при старте (есть такая проблема у материнских плат ASUS и встречается она достаточно часто, причем клавиатура сама по себе не является неисправной и в уже загруженной операционной системе работает прекрасно).

При задействовании этих контактов (можно вывести кнопку на корпус или просто замкнуть контакты, например, отверткой), система завершает свою работу (аналогично нажатию «Завершение работы» в меню «Пуск» Windows или кнопки питания на системном блоке) и выключается. После нажатия кнопки включения система стартует и не загружает операционную систему, а автоматически входит в настройки BIOS без каких-либо действий пользователя. Перемычка CLRTC отвечает за сброс настроек BIOS в положение по умолчанию.

Зеленый светодиод (на фото сверху слева) является индикатором наличия питания и горит всегда, когда материнская плата (исправная), находится под напряжением.

По нижнему краю платы расположились одна колодка светло-синего цвета для подключения двух портов USB 3.0 (реализована силами чипсета материнской платы) и три колодки синего цвета для подключения шести портов USB 2.0/1.1, реализованных силами того же чипсета.

Левее находятся колодки LPT-порта и AAFP для подключения разъемов передней аудиопанели корпуса.

По левому краю расположились аудиоконтроллер ALC887 и гигабитный сетевой контроллер RTL8111F, оба – производства Realtek, а также контроллер I/O IT8623E, отвечающий за LPT, один PS/2 на задней панели материнской платы и системный мониторинг:

Задняя панель ASUS F2A85-M LE несет на себе следующий набор интерфейсов:

• Один универсальный порт PS/2 для подключения мыши/клавиатуры и два порта USB 2.0/1.1;
• Оптический выход SPDIF и HDMI;
• Один D-Sub и один DVI-D;
• Один порт eSATA 6 Гбит/с и два порта USB 3.0/2.0/1.1 (все три разъема реализованы силами чипсета);
• Сетевой порт RJ-45 и два USB 2.0/1.1;
• Блок аудиоразъемов.

Слотов расширения на материнской плате четыре:

• Два PEG (PCIEX16_1 – полноценный PCI-E x16, PCIEX16_2 – физически PCI-E x4, при его задействовании слот PCIEX16_1 не меняет режим работы);
• Один разъем PCI-E x1;
• Один разъем PCI.

Слоты PCIEX16_1 и PCIEX16_2 используют линии PCI-E, выделяемые процессором. Слот PCI-E x1 и сетевой контроллер Realtek подключены к набору логики AMD A85X. Напомню, что согласно спецификациям платформы AMD, все PCI-E получили версию 2.0. Допускается установка одиночной видеокарты не только в верхний, но и в нижний слот PEG.

COM-порт находится в центре платы:

Его расположение аналогично рассмотренной ранее ASUS F2A55-M LK.

Технические характеристики

Возможности BIOS Setup

Тестирование проводилось с прошивкой версии 5107 за 26 ноября 2012 года – последней на момент написания обзора.

В качестве микропрограммы используется UEFI BIOS. Она поддерживает два типа интерфейса – упрощенный (EZ Mode) и полный (Advanced). По умолчанию запускается EZ Mode.

Максимальное количество настроек доступно в режиме Advanced. Для того чтобы перейти в него, необходимо вызвать меню настроек клавишей ESC на клавиатуре или щелчком мышью по кнопке «Exit/Advanced Mode».

Выбираем последний пункт и оказываемся в требуемом режиме:

Перед нами краткая информация о системе: версия прошивки материнской платы, модель установленного процессора, объем установленной оперативной памяти и ее частота. В подразделе Security можно задать разграничение доступа к настройкам BIOS и установить административный и пользовательский пароли.

Можно выбрать различные языки интерфейса UEFI BIOS. Присутствует и русский, пусть и с большими проблемами – кириллический шрифт реализован весьма плохо:

В особенности, обратите внимание на букву «З». Поэтому возможности BIOS будут рассматриваться на примере английской локализации.

Все настройки, связанные с разгоном, сосредоточены в следующей закладке - Ai Tweaker:

• Частота базовой шины (становится доступна при переключении Ai Overclock Tuner);
• Частота памяти (доступны множители 8.00/13.33/16.00/18.66/21.33/24.00);
• Множитель процессора;
• Частота северного моста (задается в виде выбора из списка частот, если частота BCLK выше штатной, то итоговую частоту необходимо высчитывать в уме – система ее не отобразит);
• Напряжения CPU Core и CPU NB Core (задаются только сдвигом относительно штатных напряжений для установленного экземпляра процессора, в большую и меньшую стороны, указать конкретное напряжение вручную нельзя);
• Напряжение оперативной памяти;
• Ряд второстепенных напряжений, в том числе – встроенного графического ядра (APU1.2V Voltage);
• Настройки силовой обвязки материнской платы (в том числе, LoadLine Calibration для напряжений CPU Core и CPU NB Core).

OC Tuner не подраздел, как можно подумать, а только опция, у которой есть два положения – при выборе Enabled активируется встроенный механизм автоматического разгона.

Необходимо заметить, что если разгонять систему, не затрагивая напряжений CPU Core и CPU NB Core (оставив их в Auto), то они будут подниматься материнской платой автоматически, что не всегда оптимально (для частоты ядер процессора, например, 4200 МГц, далеко не всегда нужно 1.425 В). Но если выставить коррекцию вручную, даже самую маленькую, скажем, 0.00625 В, то автоматическое повышение напряжений работать не будет и они будут задаваться, исходя из штатных для установленного процессора.

Подраздел DRAM Timing Control позволяет изменить самостоятельно достаточно большое количество таймингов:

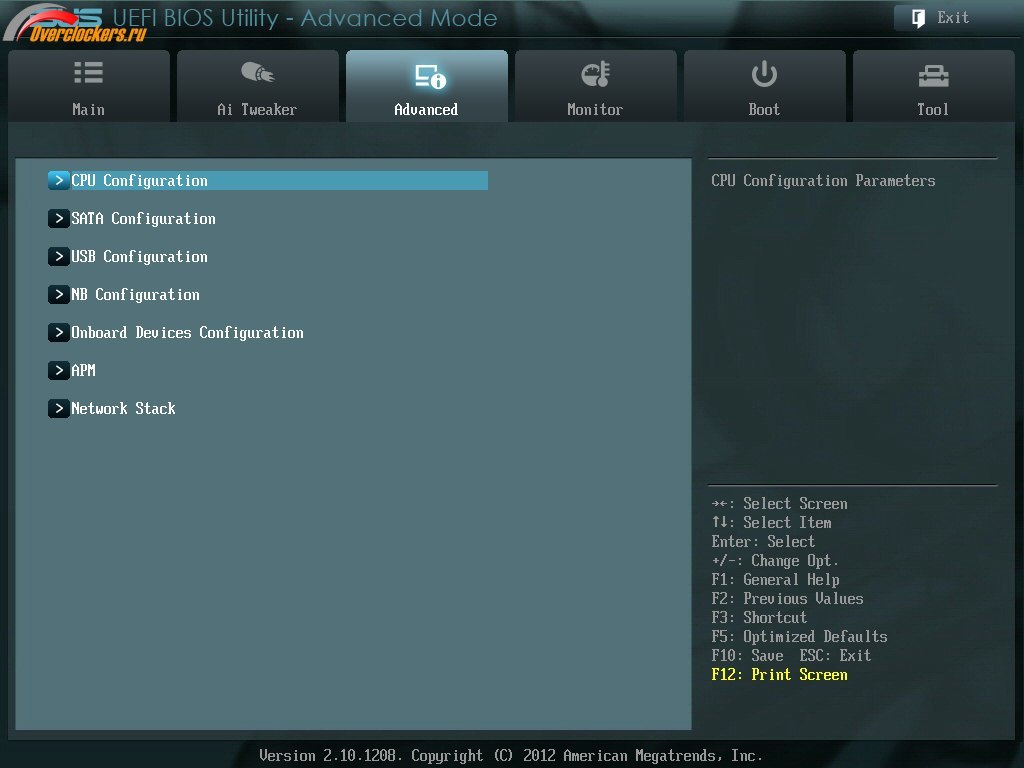

Закладка Advanced содержит различные системные настройки.

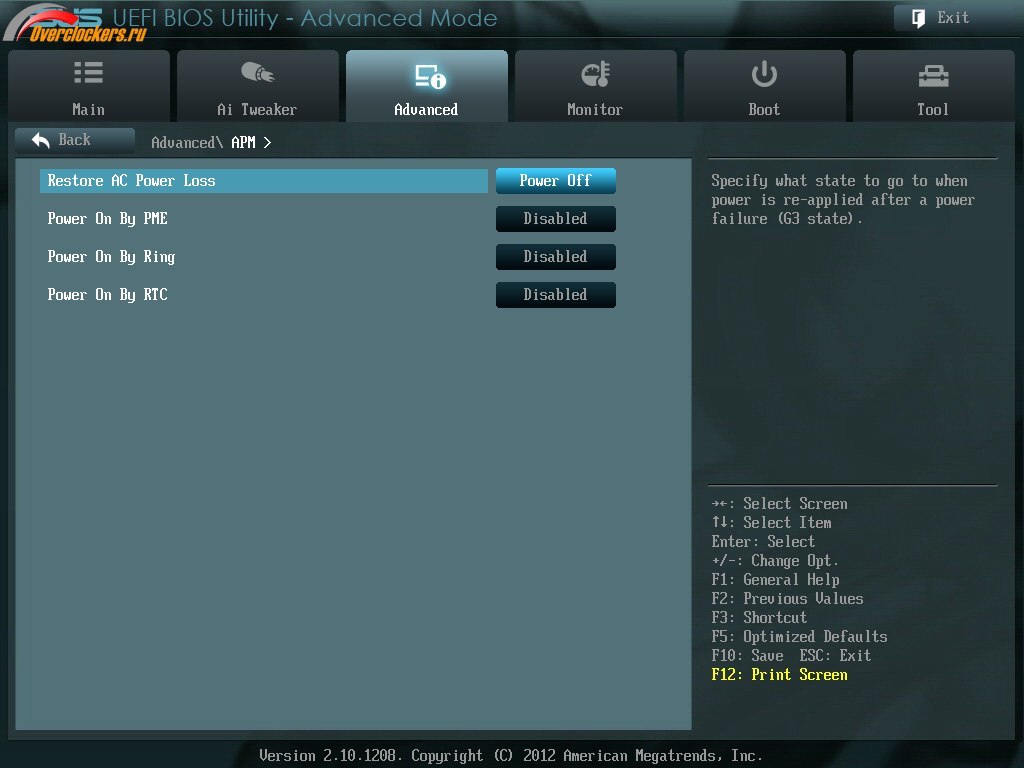

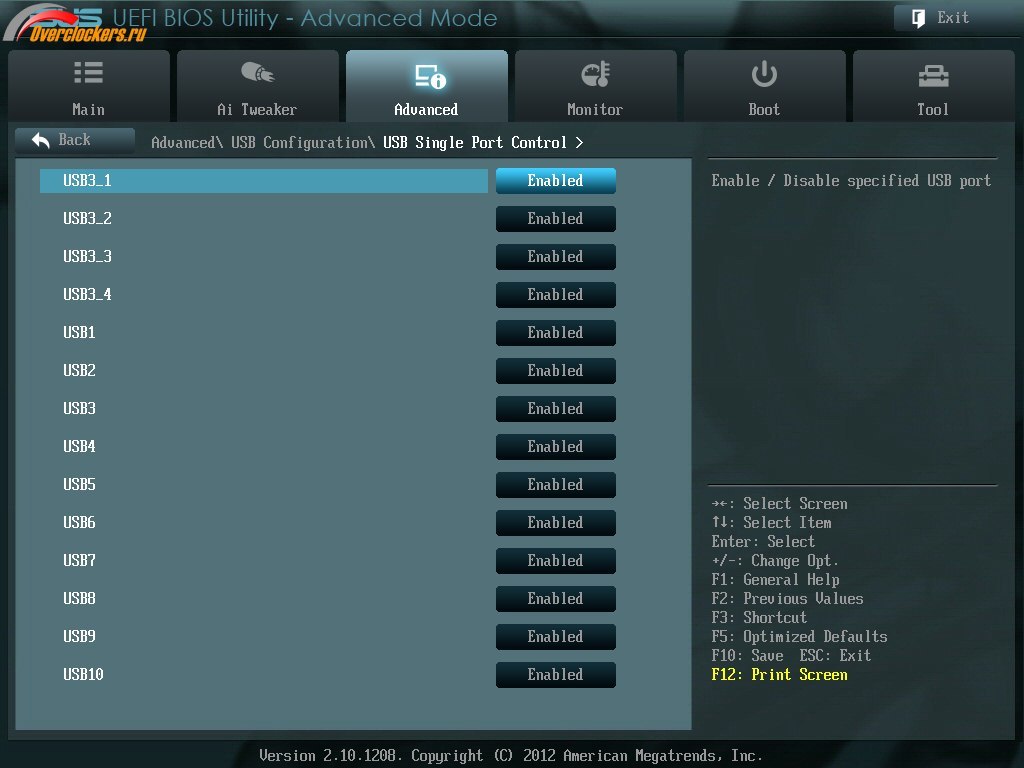

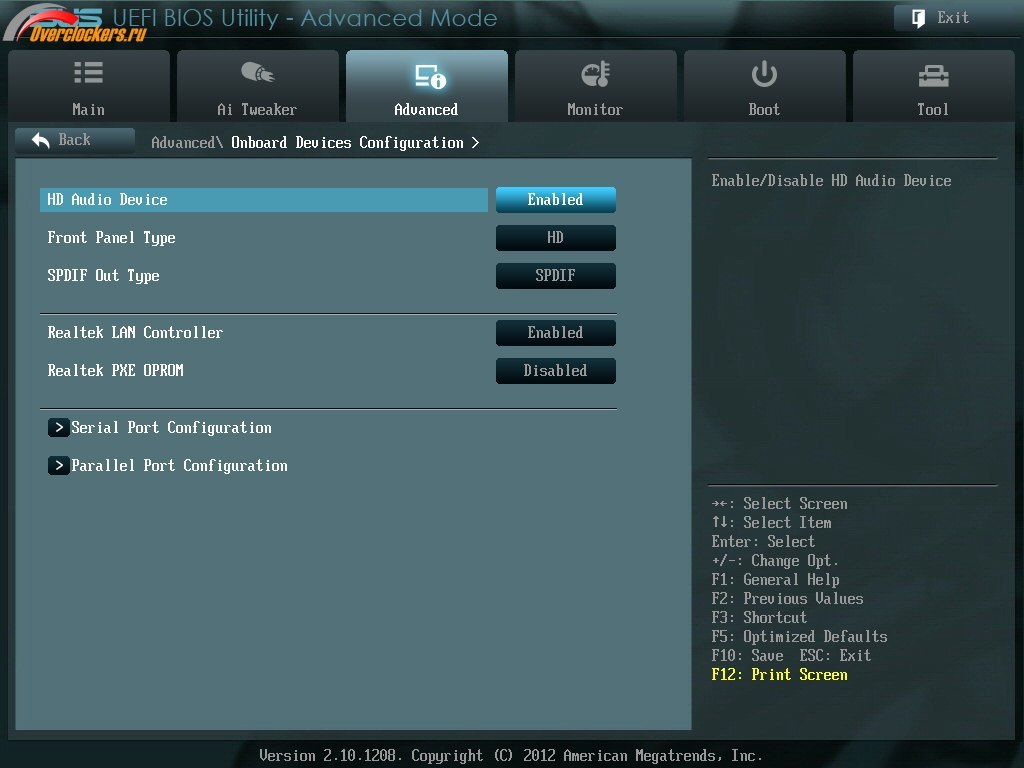

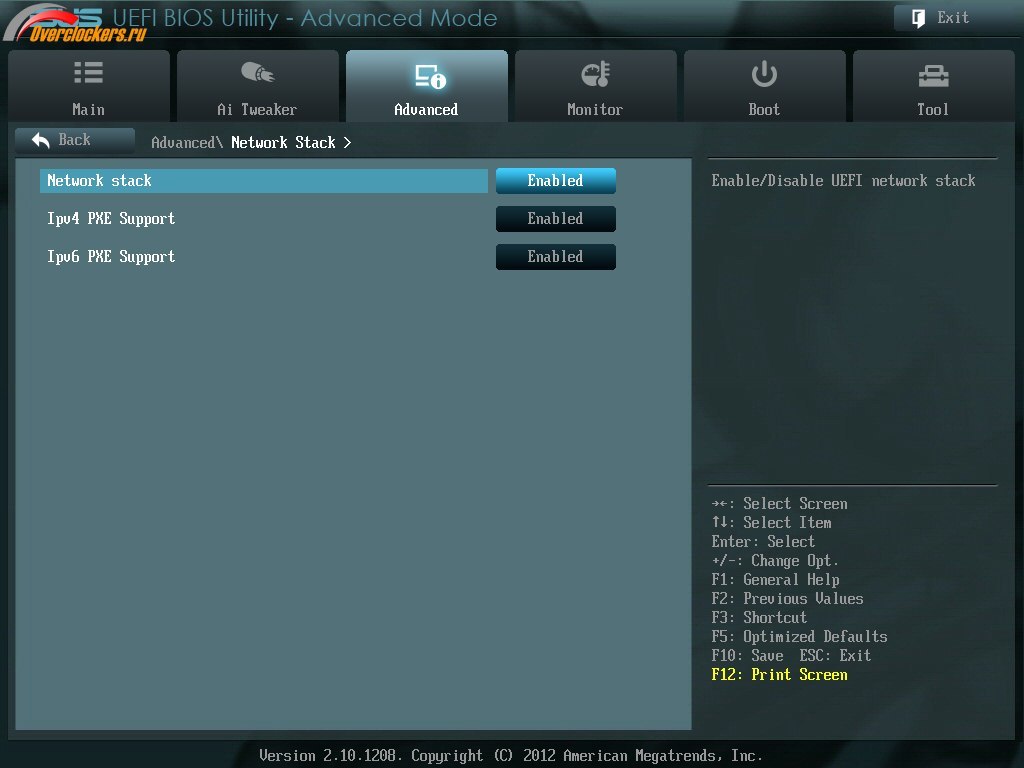

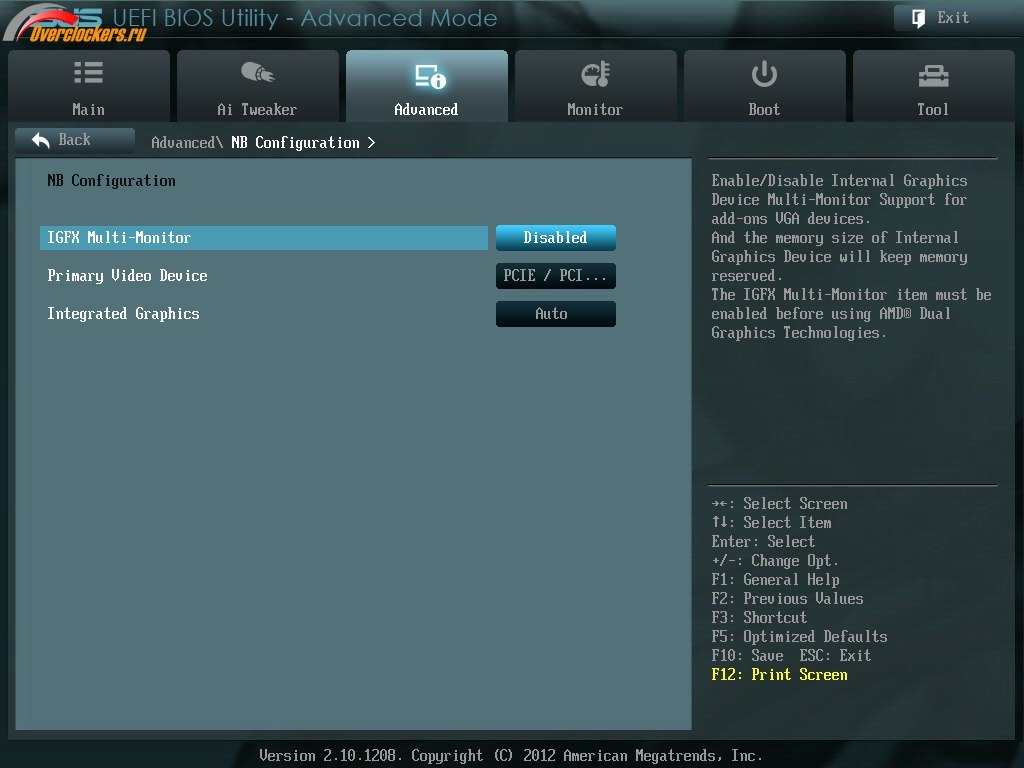

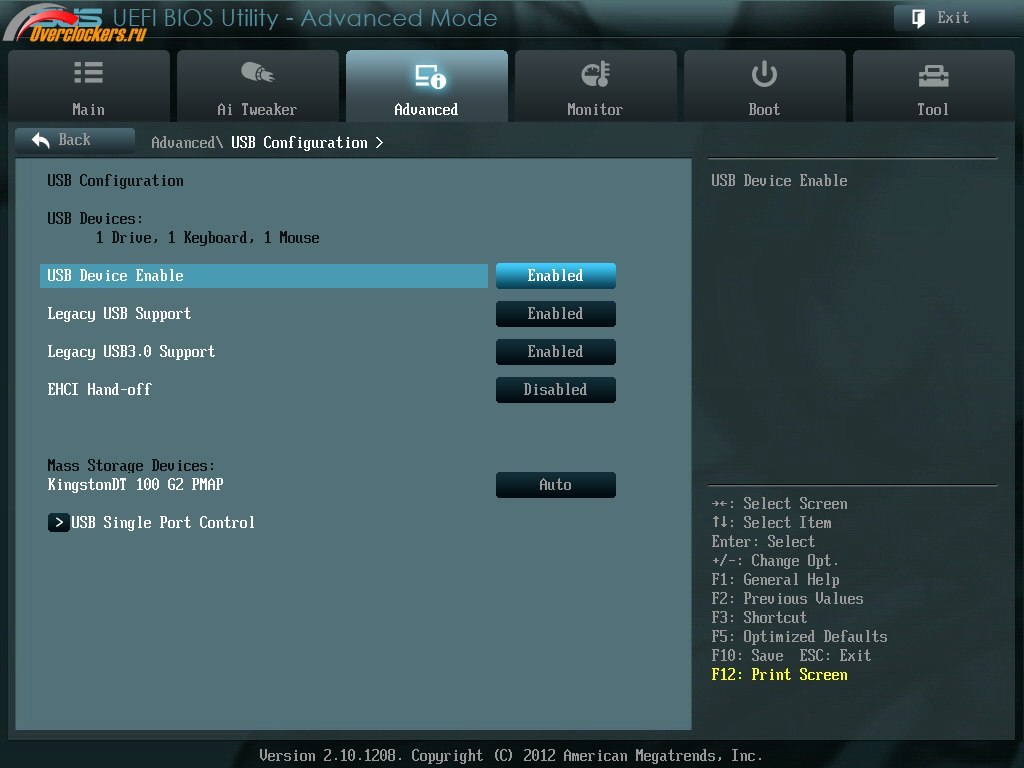

Здесь можно найти настройки энергосбережения, отключения Turbo Core, режимов работы SATA-контроллера, USB-контроллера (причем каждый из десяти портов USB можно отключать отдельно), встроенного графического ядра процессора, звукового и сетевого контроллеров, включения и выключения системы:

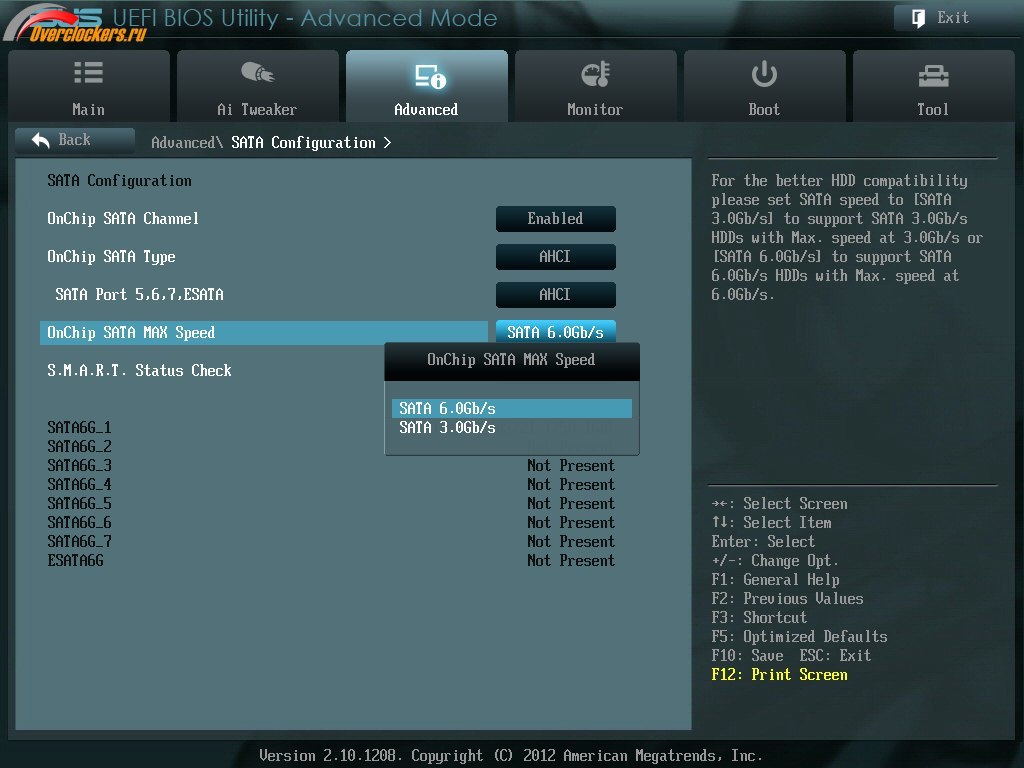

Материнская плата позволяет переключать режимы работы контроллера SATA в чипсете, позволяя, таким образом, портам работать как SATA II, так и SATA 6 Гбит/с. Иногда это полезно при проблемах совместимости у некоторых моделей HDD.

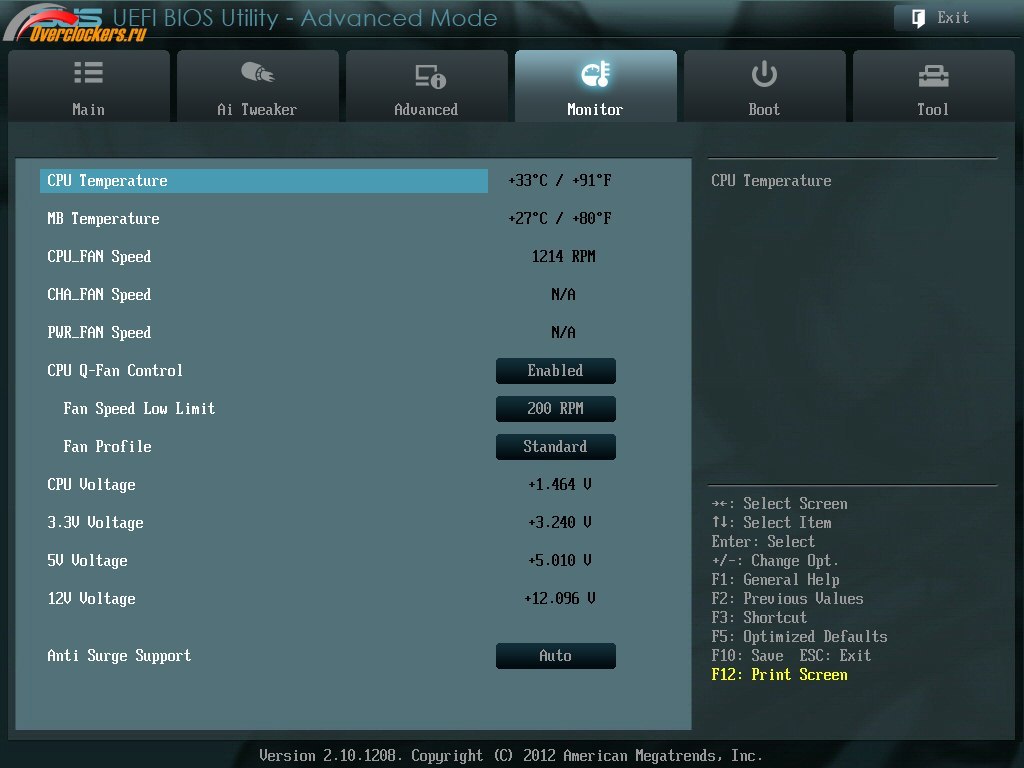

Закладка Monitor отображает значения программного мониторинга.

Но если раньше сначала шли показания мониторинга, а затем уже настройки оборотов вентиляторов, то теперь все перемешано: температуры, обороты вентиляторов, затем их настройки, а затем уже показания мониторинга напряжений и включение/отключение технологии AntiSurge, предназначенной для защиты от резких скачков напряжения (если такая проблема происходит, система при старте выдаст соответствующее сообщение). Очередной пример того, что иногда понятия «логика» и «наглядность» противоречат друг другу. Для вентиляторов доступна, в том числе, и ручная регулировка режимов работы:

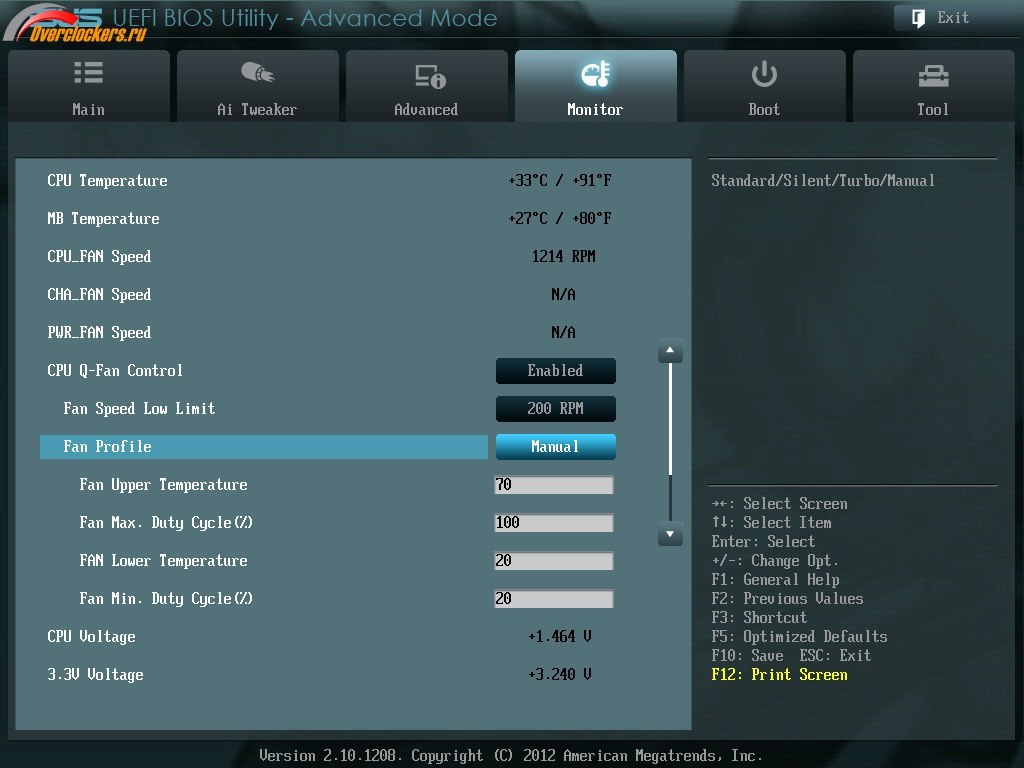

Всего на плате три разъема для подключения вентиляторов – CPU_FAN, CHA_FAN и PWR_FAN. Первые два четырехконтактные, PWR_FAN- трехконтактный. Управляемым является только CPU_FAN и регулируются только четырехконтактные модели, трехконтактными вентиляторами материнская плата управлять не умеет.

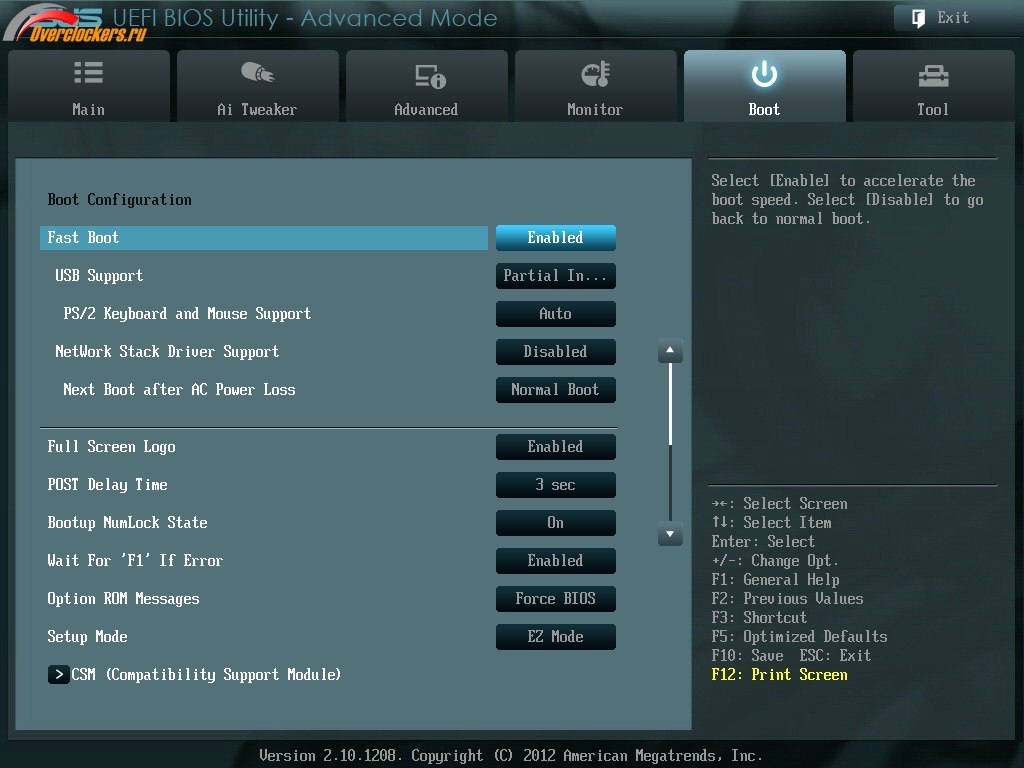

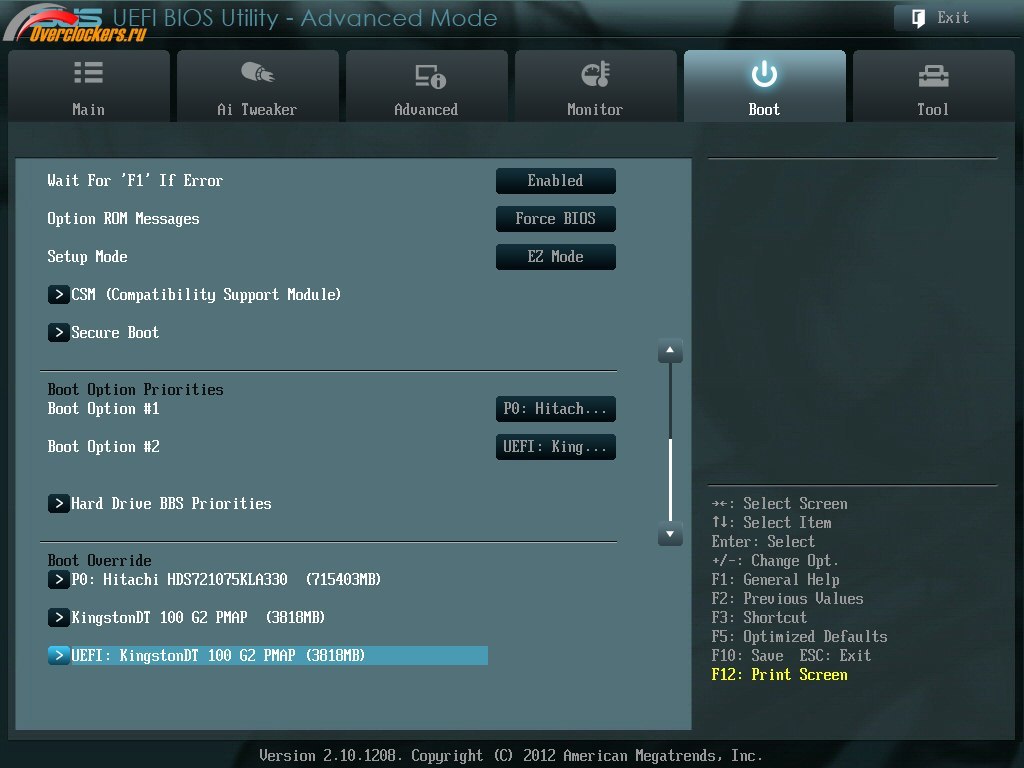

Закладка Boot содержит параметры, связанные с включением и загрузкой системы:

• Активность цифрового блока клавиатуры при включении/перезагрузке;
• Отображение полноэкранного логотипа материнской платы;
• Быстрая загрузка, работа USB и PS/2 при старте, загрузка системы по сети;
• Время отображения экрана прохождения POST;
• Остановка системы при обнаружении ошибок с требованием нажать F1 и откорректировать некорректные настройки в BIOS;
• Выбор режима отображения сообщений дополнительных ROM модулей BIOS (например, RAID-контроллера чипсета);
• Setup Mode позволяет выбрать интерфейс BIOS по умолчанию – EZ Mode или Advanced;
• Приоритеты загрузки с различных носителей.

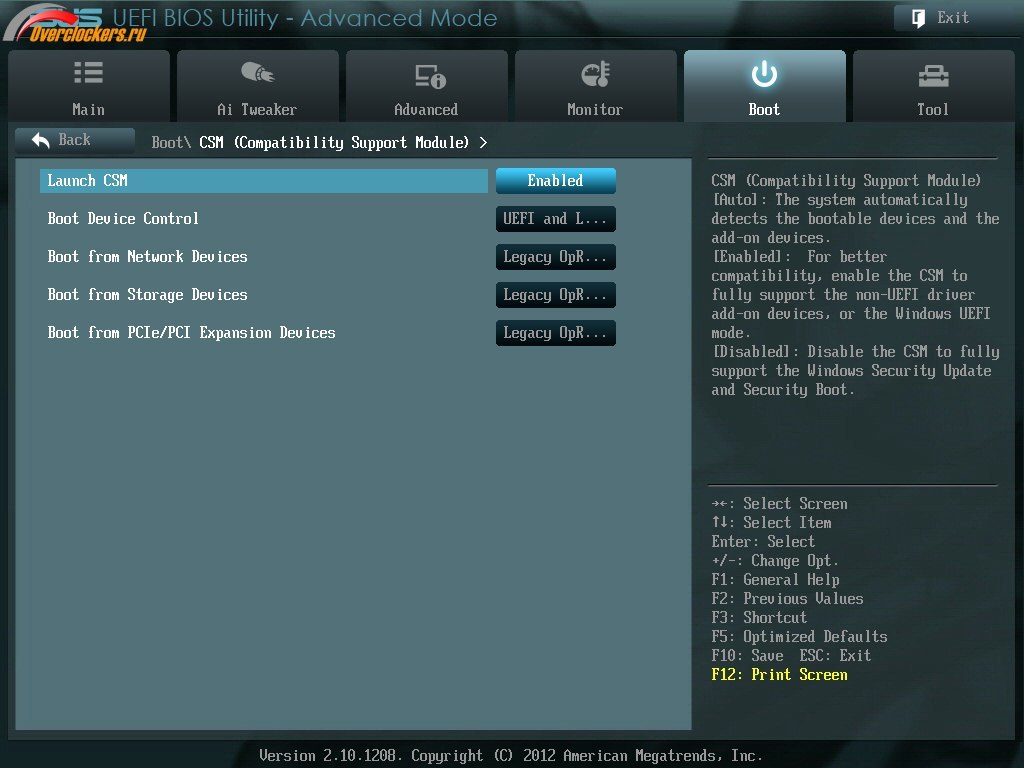

Подраздел CSM Parameters позволит обойти некоторые специфичные проблемы, возникающие при загрузке системы.

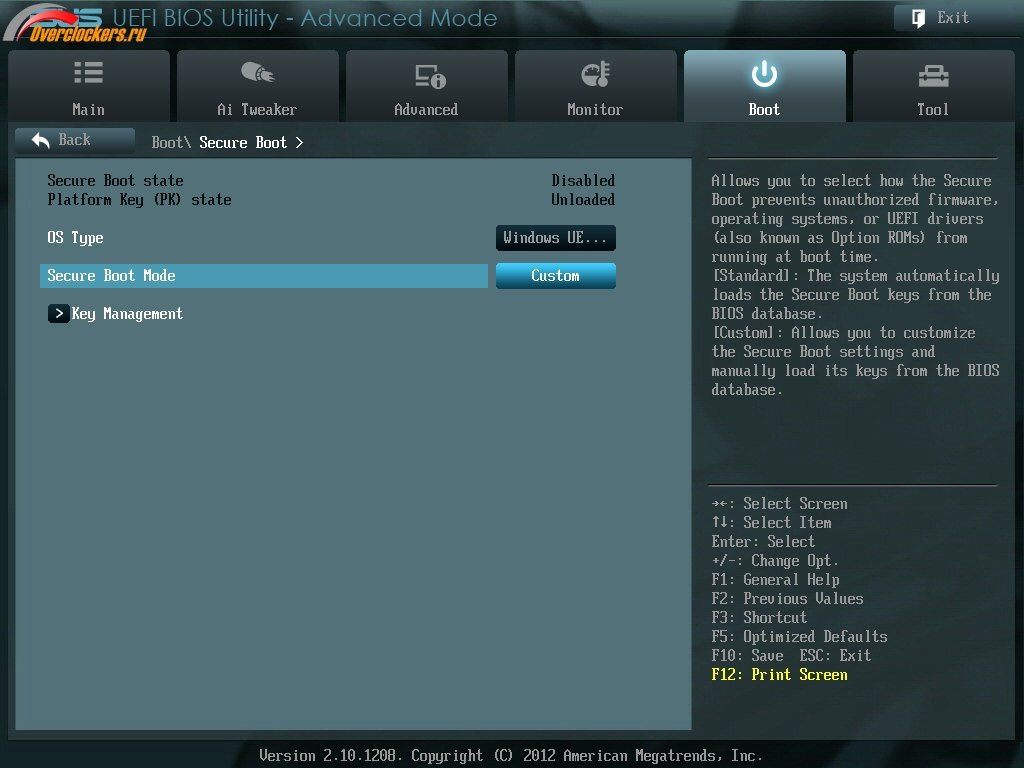

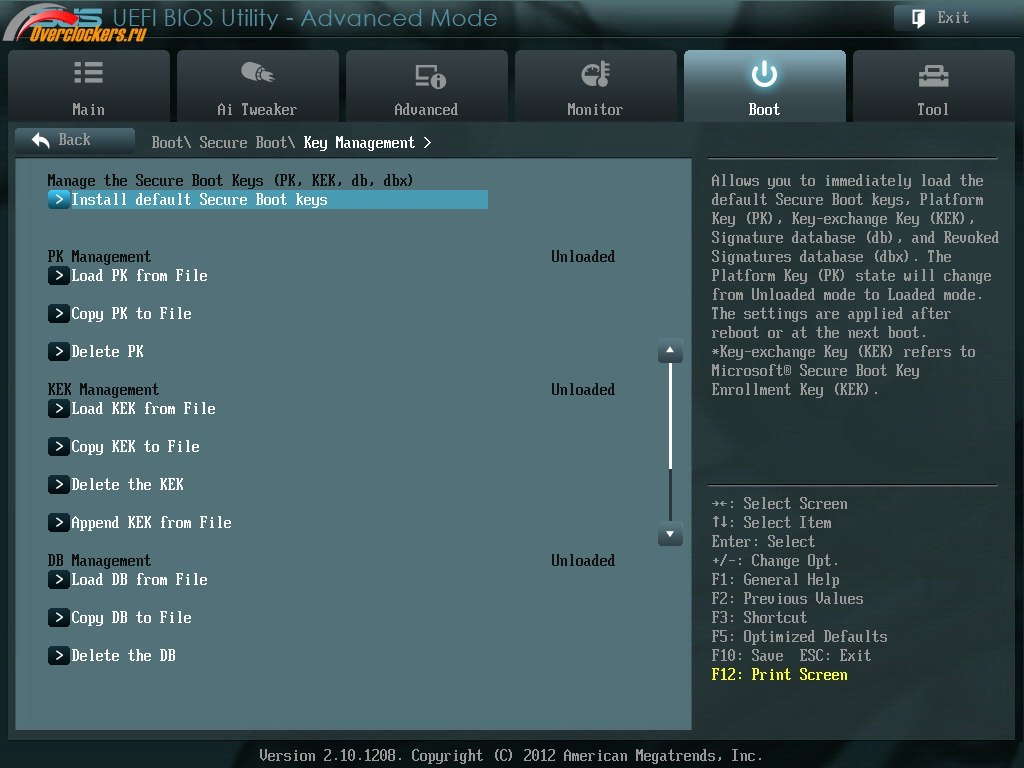

Подраздел Secure Boot Parameters присутствует для реализации возможностей, появившихся вместе с Windows 8.

Раздел Tools содержит несколько встроенных утилит:

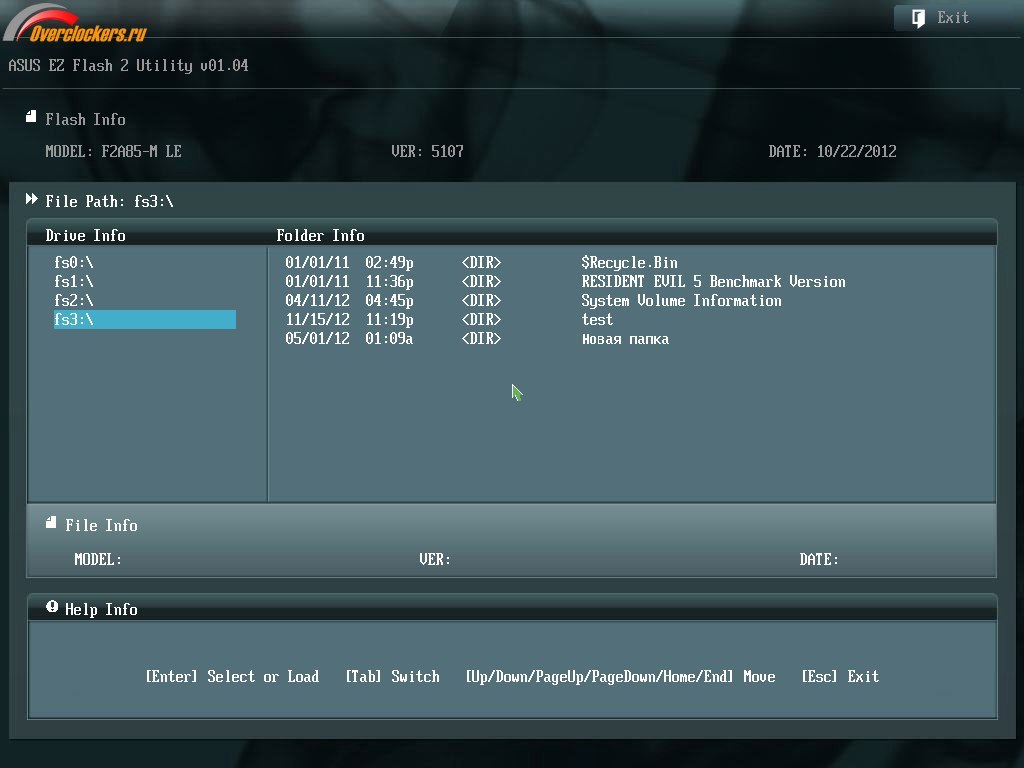

Встроенный прошивальщик EZ Flash 2 традиционно для ASUS дружит и с NTFS, и с кириллицей в именах папок и файлов.

Возможности сохранить прошивку в виде файла на внешнем носителе нет. Только обновление.

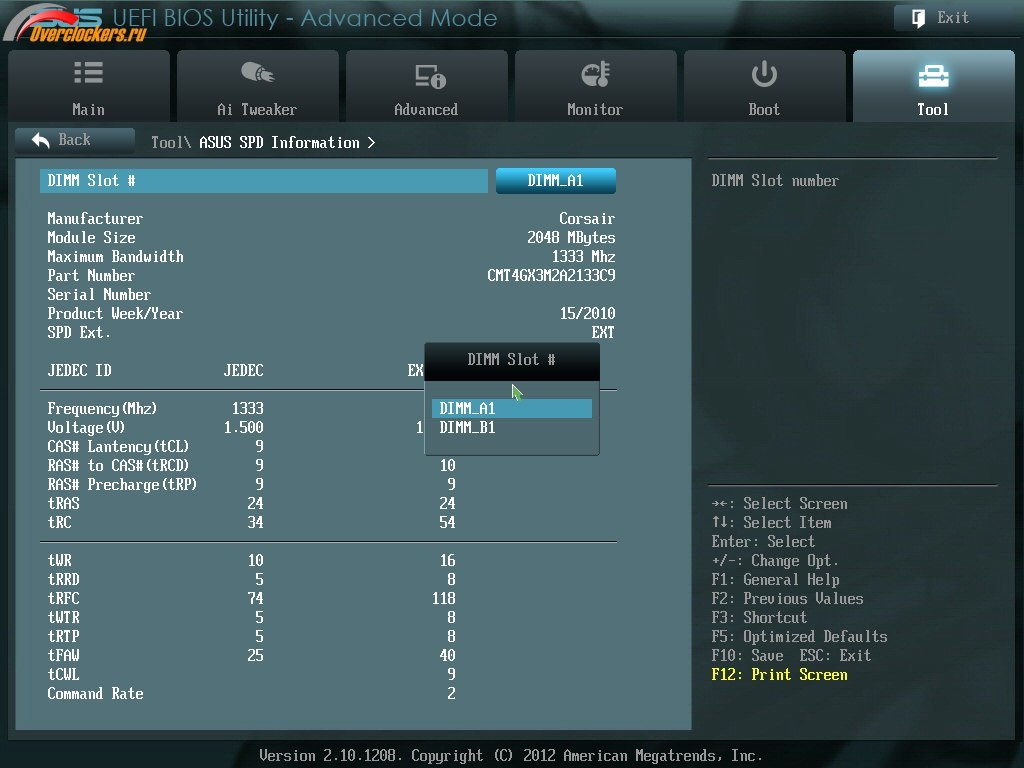

SPD Information позволяет увидеть содержимое профилей SPD установленных модулей оперативной памяти:

ASUS O.C. Profiles позволяет сохранить до восьми профилей разгона (опции, не касающиеся разгонных настроек, например, стартовый экран, вход в EZ Mode или Advanced, не сохраняются).

Сохранения профилей настроек в виде обычных файлов с расширением *.CMO на внешних носителях нет – это «не положено» материнской плате по статусу. Стоит помнить, что при обновлении прошивки BIOS все сохраненные профили удаляются.

Тестовый стенд

Тестирование ASUS F2A85-M LE проходило в составе следующих комплектующих:

• Процессор: AMD APU A10-5800K 3.8 ГГц (3800 МГц, в режиме Turbo Core - 4200 МГц);
• Система охлаждения: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
• Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24, 1.65 В);
• Блок питания: Corsair HX750W, 750 Ватт;
• Жесткие диски:
• SSD Plextor PX-64M3 64 Гбайта, SATA 6 Гбит/с;
• HDD Hitachi Deskstar 7K1000, 750 Гбайт;
• Корпус: открытый стенд.

Мониторинг и фирменное ПО

Снова проблемы с программным мониторингом напряжения процессора при помощи CPU-Z. Но в этом случае программа пытается проверить пользователя на крепость нервов:

Или так:

Справедливости ради следует сказать, что здесь мониторинг напряжения уже работает, пусть и таким вот странным образом. Желающие могут самостоятельно построить формулу для вычисления фактического напряжения. AIDA64, кстати, отображает точно такое же напряжение CPU Core.

Для обзора будет использовано фирменное ПО ASUS Ai Suite, благо оно же дает доступ к настройкам, аналогичным настройкам в BIOS:

Напряжения, в отличие от BIOS, задаются фактическим значением, а не сдвигом. Помните, что те настройки, которые затрагивают разгон, не сохраняются после перезагрузки, а не относящиеся к ним (например, режим работы вентилятора) – остаются неизменными. Допускается сохранение профилей настроек.

В целом напряжения задаются корректно и соответствуют выставленным в BIOS. Это же относится к настройкам LoadLine Calibration. Однако разгон оперативной памяти (тайминги и частота) – только в BIOS.

Точность установки напряжений и работа LLC

Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).

Напряжение CPU Core.

Напряжение CPU NB Core.

Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению процессора. Поэтому фактические числа могут быть иными – они зависят от конкретного экземпляра ЦП. В частности, VID стендового A10-5800K для CPU Core составляет 1.325 В, а CPU NB Core – 1.150 В.

Несмотря на то, что для построения преобразователей питания материнских плат ASUS F2A55-M LK, ASUS F2A55 и ASUS F2A85-M LE используются разные наборы силовых элементов, отличия в выдаваемых напряжениях практически отсутствуют.

Разгон

Разгонный потенциал материнской платы по частоте BCLK оказался лишь немногим хуже: система сохраняла стабильность вплоть до ~135 МГц (графическое ядро процессора теряло стабильность и отключалось на частоте 120 МГц, что может быть индивидуальной характеристикой используемого экземпляра ЦП):

Выставить более высокую частоту BCLK в BIOS материнской платы невозможно, поскольку частоты выше 135 игнорируются. Повышение же в среде Windows посредством Ai Suite мгновенно уводит систему в перезагрузку.

Оперативную память удалось разогнать до частоты 2520 МГц:

Для этого потребовалось фактическое напряжение 1.87 В на модулях памяти и 1.35 В на CPU NB Core, а также повышение задержек до 10-12-11-24-32-1T. Разумеется, для повседневной эксплуатации подобное напряжение лучше не использовать, но для проверки возможностей материнской платы (и процессора) это вполне допустимо.

А вот общий разгон снова уперся в возможности преобразователя питания процессора:

В итоге, 4300 МГц по ядрам, 2300 МГц по NB Core. Оперативную память пришлось откатить по частоте до 2133 МГц с таймингами 9-11-10-27-34-1T. Фактическое напряжение CPU Core ~1.44 В, CPU NB Core ~1.35 В, оперативной памяти ~1.67 В. Температура нагрева обратной стороны платы под силовыми элементами питания процессора составляла 65°C по показаниям термопары.

Тестирование производительности

Методика тестирования

Набор программного обеспечения, его настройки и методика при замерах производительности:

• AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
• LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
• 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
• Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
• 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
• Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона:

• Работа ядер процессора на номинальной частоте 3800 МГц;
• CPU NB Core – 1800 МГц;
• Технологии энергосбережения и Turbo Core отключены;
• Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

В режиме стабильного максимального разгона.

Для Gigabyte F2A85X-UP4 это:

• Частота CPU Core - 4592 МГц (99.8 * 46);
• Частота CPU NB Core – 2296 МГц (99.8 * 23);
• Частота оперативной памяти – 1864 МГц (99.8 * 18.66), тайминги – 8-8-8-24-32-1T.

Для MSI FM2-A85XA-G65 это:

• Частота CPU Core - 4589 МГц (99.78 * 46);
• Частота CPU NB Core – 2394 МГц (99.78 * 24);
• Частота оперативной памяти – 1863 МГц (99.78 * 18.66), тайминги – 8-9-8-29-41-1T.

Для ASUS F2A55-M LK это:

• Частота CPU Core - 4125 МГц (128.93 * 32);
• Частота CPU NB Core – 2320 МГц (128.93 * 18);
• Частота оперативной памяти – 2407 МГц (128.93 * 18.66), тайминги – 9-11-10-33-54-1T.

Для ASUS F2A55 это:

• Частота CPU Core - 4200 МГц (100 * 42);
• Частота CPU NB Core – 2300 МГц (100 * 23);
• Частота оперативной памяти – 2133 МГц (100 * 21.33), тайминги – 9-11-10-27-34-1T.

Для ASUS F2A85-M LE это:

• Частота CPU Core - 4300 МГц (100 * 43);
• Частота CPU NB Core – 2300 МГц (100 * 23);
• Частота оперативной памяти – 2133 МГц (100 * 21.33), тайминги – 9-11-10-33-54-1T.

Заключение

Третья протестированная плата бюджетного сегмента ASUS. Как и в случае с ASUS F2A55-M LK, это снова формат mATX. Фаз питания столько же, сколько и у рассмотренной ранее ASUS F2A55. И так же, как и на ней, применены только твердотельные конденсаторы. И прочее, и прочее. Лишь разгон на этот раз был более удачен, хотя он снова уперся в возможности преобразователя питания процессора.

Единственным применением платы, очевидно, является эксплуатация в штатном режиме или с разгоном процессора семейства Trinity лишь с одним активным модулем. Хотя в наши дни редко можно встретить пользователя, собирающего систему для разгона на базе mATX. Скорее, их удел – офисные компьютеры и мультимедийные центры. Но кому-то может пригодиться сочетание небольших размеров платы и возможности установки полноценного графического ускорителя.

Примерная розничная цена по данным Яндекс.Маркет и Price.ru на момент написания обзора: от 2800 рублей.

Страница материнской платы ASUS F2A85-M LE на официальном сайте ASUS:

• Глобальное зеркало;
• Русскоязычное зеркало.
