Материнские платы компании Biostar не пользуются большим спросом у нас в стране. Во многом это объясняется тем, что их непросто встретить в магазинах, да и сам бренд не такой раскрученный. К тому же крупные производители уже открыли свои представительства, предлагая более интересные условия по поддержке и гарантийному обслуживанию. Но это не значит, что в Biostar сдались и перешли на выпуск исключительно бюджетных решений. В компании решили обратить внимание на обычного пользователя и сделать ему предложение, от которого он не смог бы отказаться. Решение правильное, ведь маркетинг - штука тонкая и достаточно лишь привлечь аудиторию, как от наплыва покупателей не будет отбоя.
Но для этого нужно представить какую-то альтернативу на рынке, что-то свое, уникальное. Потому, что все эти «экстримы» и «геймер эдишн» уже порядком надоели. Одно и то же - никакого разнообразия. Почему бы не сделать ставку на меломанов? Есть шанс как-то привлечь потребителя, так почему бы им не воспользоваться? Возьмем самую удачную модель, с обычным звуковым кодеком типа Realtek, добавим волшебных конденсаторов, и получим на выходе теплый ламповый цифровой звук. И ни много ни мало это будет Hi-Fi. А чтобы никаких сомнений не возникало, это же сочетание использовали в названии модели - Biostar Hi-Fi Z77X.
Простенько, но со вкусом. Действительно, уже надоели эти мрачные серые и черные коробки. Здесь балом правит белый.
Коробка средних габаритов, которые практически соответствуют размерам платы, за исключением толщины.
Прямо по середине лицевой стороны изображен динамик, от которого вправо и влево идет кардиограмма.
Ниже находится множество значков и наименование модели. Сверху разместились логотип производителя и еще несколько эмблем. С обратной стороны приводится краткое описание всех использованных фишек.
Не забыл производитель и про звук, который должен поставить крест на всех этих «ксонарах» и Х-Fi. По мнению маркетологов, владельцам покомпонентных систем стоит задуматься о смене своих ресиверов с усилителями на плату Biostar Hi-Fi. Продолжим обзор устройства и посмотрим, что нас ждет внутри.

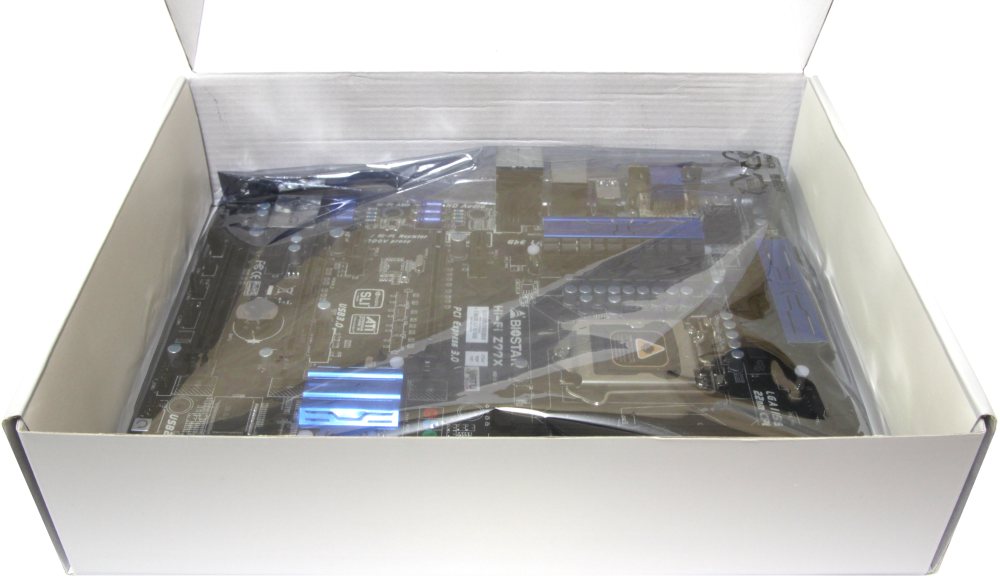

Сверху разместился комплект поставки на специальном лотке-разделителе из белого картона. Под всем этим богатством скрыта материнская плата в антистатическом пакете.
Среди информационных носителей можно найти следующее.
На мой взгляд, не помешало бы положить какие-либо буклеты с описанием фирменных технологий или программного обеспечения. Да и стильная наклейка на корпус не была бы лишней. Теперь посмотрим на аксессуары.
Предусмотрено все самое необходимое, в том числе разные мостики для SLI и CrossFire. Микрофон тоже может пригодиться, например, для общения по Skype, если по каким-то причинам у вас нет веб-камеры, в которую он встроен. Тогда для полного комплекта надо было класть всю гарнитуру (как микрофон, так и наушники), но, видимо, чтобы не портить идею Hi-Fi (а головные телефоны такого типа могут стоить в несколько раз дороже этой платы) производитель решил ограничиться малым.
Не знаю кому как, но лично мне внешний вид платы понравился. Неброско, просто и гармонично.
Печатная плата матового черного цвета. Она содержит четыре слоя металлизации, что косвенно намекает на некоторую бюджетность решения. Такого же цвета все разъемы, что, с моей точки зрения, является недостатком. Раз уж в элементах оформления присутствуют синие тона, то можно было часть из них выделить этим цветом.
Питание на плату подается через два коннектора: основной 24-х и дополнительный 8-ми контактный.
Допускается использование блока питания с формулой 24+4, что существенно расширяет список совместимых моделей.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Все они черного цвета, поэтому с ходу парность установки модулей не определить. Рядом приводятся строчки с указанием каналов, но здесь было бы лучше все-таки выделение другим цветом.
Производителем заявлена поддержка режимов работы DDR3 1066/ 1333/ 1600/ 1800(разгон)/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2800 (разгон) МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 32 Гбайта.
С первого взгляда может показаться, что формула питания процессора - 12+1 фаза.
Однако с обратной стороны можно заметить шесть микросхем-удвоителей.
В них также интегрированы драйверы. Это микросхемы производства компании Intersil с маркировкой 6611A. В качестве основного ШИМ-контроллера здесь используется Intersil ISL6367, который как раз поддерживает 6+1 фазу.
Транзисторы представлены «чипами» 9030AL и 6030AL, по одному на каждую фазу.
Применены твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах. За отвод тепла от транзисторов отвечают два радиатора. Первый находится в верхней части.
Второй сбоку.
Они почти одинаковые. Оба изготовлены из алюминиевого сплава, выкрашены в черный цвет и укомплектованы сверху декоративной синей пластинкой. Схож и механизм крепления - это пластиковые клипсы на пружинках, и термоинтерфейс - серая терморезинка. В обоих случаях о хорошем прижиме говорить не приходится, поскольку от прикосновения они качаются в разные стороны. Еще один радиатор размещен на наборе логики.
Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху на нем находится декоративная пластинка с надписью PURO Hi-Fi. Слой краски очень тонкий, поэтому чувствителен к механическим воздействиям. На поверхности основания размещено шесть ограничителей и защитная рамка из мягкого пористого материала, а в качестве термоинтерфейса применена розовая «терможвачка». Лучше ее не менять потому, что здесь используются все те же пластиковые клипсы на пружинках. Под радиатором скрывается старый знакомый Intel Z77.
Согласно его спецификациям он поддерживает два порта SATA 6 Гбит/с и четыре SATA II.
Именно такое количество этих интерфейсов размещено на плате. Нет никаких дополнительных контроллеров, как нет и поддержки eSATA. А есть лишь возможность использования RAID разных уровней и фирменных технологий компании Intel, таких как RST и SRT.
Такая же картина наблюдается с портами USB 3.0. Производитель честно задействовал все линии этого интерфейса, разместив их двумя разъемами на задней панели и одной колодкой для поддержки двух устройств рядом с одним из слотов PCI-e x16.
Портов стандарта USB 2.0 восемь штук. Четыре на задней панели и четыре в качестве двух колодок внизу платы.
Неподалеку в правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Там же расположен индикатор POST-кодов загрузки и инициализации. После прохождения всех проверок он отображает значение температуры процессора. Рядом - микросхема BIOS и джампер ClrCMOS. Ближе к нижнему краю разместились две кнопки Power и Reset. Они подсвечиваются соответственно красным и зеленым светодиодами.
Чуть выше колодок USB можно найти микросхему контроллера ввода/вывода и системного мониторинга ITE IT8728F.
На материнской плате распаяно три слота PCI-e x16 и три PCI-e x1.
Поддерживаются мультиграфические технологии SLI, CrossFireX, Lucid Virty MVP. В случае установки трех видеоадаптеров разъемы PCI-e работают по формуле x8+x8+x4.
В левом нижнем углу находится звуковой кодек.
Его микросхема накрыта металлической крышкой с прорезями в виде надписи PURO Hi-Fi и подсвечивается изнутри красными светодиодами.
Кроме этого вся подсистема кодека выделена отдельно на самой печатной плате. Подобное решение уже встречалось - это линия толщиной около 1 мм, на которой отсутствуют слои металлизации, что как бы отделяет звуковую часть от основной.
Шесть мощных «музыкальных» конденсаторов призваны «раскачать» звук до уровня дискретных решений. Но не следует сильно обольщаться, поскольку здесь используется уже знакомая микросхема Realtek ALC898, которая спрятана под металлической пластиной.
Рядом, правее, установлена микросхема гигабитного сетевого контроллера Realtek RTL8111F.
Посмотрим теперь на заднюю панель.
| Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z77 Express |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 / 2800 (разгон) МГц |
| Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8+х4) 3 – PCIe 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX, Lucid Virtu MVP |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка eSATA | нет |
| Сеть | 1х Realtek RTL8111F |
| Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+4x USB 2.0 (Intel Z77) |
| USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8728F |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x D-Sub 1x DVI-D 6x 3.5 мм Jack |
| Фирменные технологии | uEFI GUI Interface BIOS THX TruStudio Pro BIO-Remote2 BIO-Remote 100% Solid capacitor Rapid Switch2 Rapid Debug3 HDMI Audio Ready Toverclcoker OC software Charger Booster SBIOS Online Update Hi-Fi Ground Hi-Fi Power Hi-Fi 192/24 Hi-Fi AMP Hi-Fi Resistor Hi-Fi 110dB+ Hi-Fi CAP Smart Ear Smart Speed Lan MCC Hi Quality ESD |
| Размеры, мм | 305 x 267 |
| Форм-фактор | ATX |
С BIOS платы Biostar Hi-Fi Z77X можно ознакомиться при помощи видеоролика ниже.
Внешний вид оболочки UEFI BIOS копирует другие модели производителя, например, Biostar TZ77XE4. Основное отличие - заставка при загрузке, которая стилизована под продукт.
А вот само меню уже знакомо и поэтому не нуждается в подробном описании. Сперва идет вкладка Main.
Затем следует Advanced, на странице которой находится девять ссылок.
PCI Subsystem Settings.
ACPI Settings.
CPU Configuration.
SATA Configuration.
Intel RST.
USB Configuration.
Smart FAN Control.
Super IO Configuration.
H/W Monitor.
Далее идет вкладка Chipset. Здесь есть три ссылки.
PCH IO Configuration.
Onboard PCI-e Devices.
System Agent (SA) Configuration.

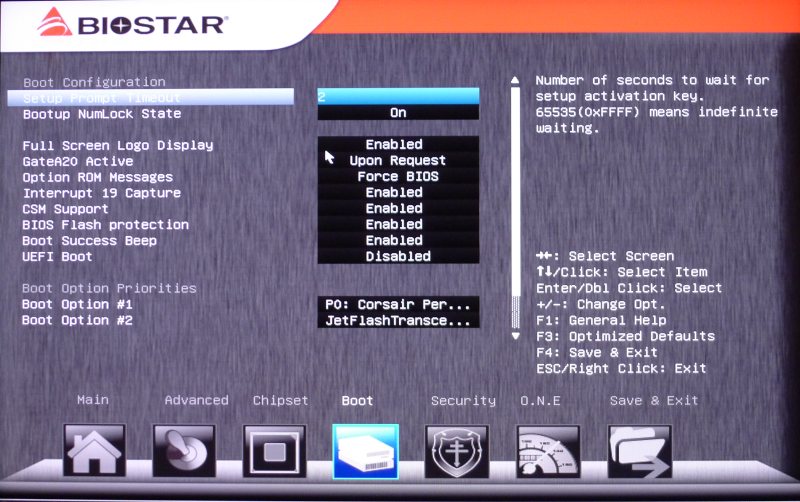

Дальше идет вкладка Boot.

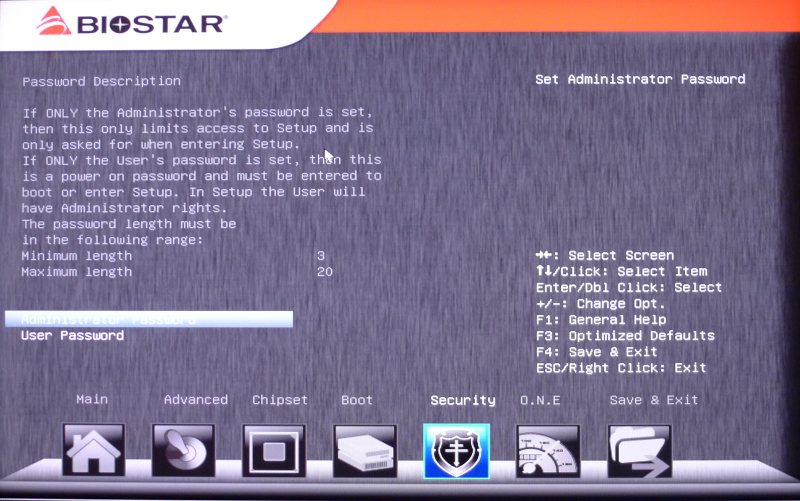

Затем Security.
Далее O.N.E.
Здесь помимо прочего осуществляется изменение напряжений на компонентах в следующих диапазонах:

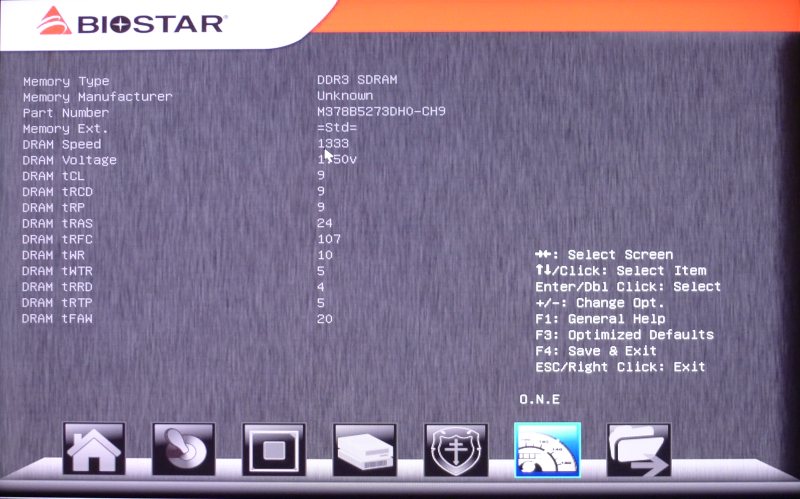

Внизу находится ссылка Biostar Memory Insight.

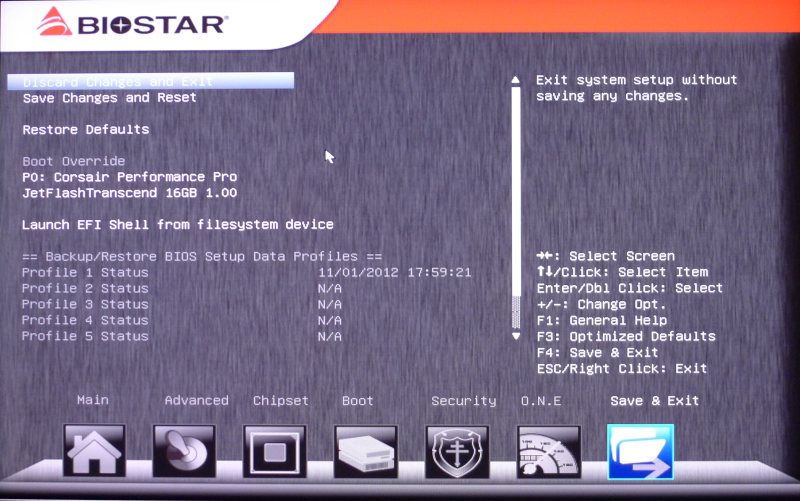

Замыкает меню вкладка Save & Exit.
Тестирование материнской платы Biostar Hi-Fi Z77X проводилось в составе следующей конфигурации:
Сам производитель не позиционирует свой продукт как инструмент для разгона процессоров. Основной упор делается на звуковую часть, а силовая обвязка по сравнению с Biostar TZ77XE4 не изменилась. К тому же меню настроек BIOS не стало удобнее, поэтому ожидать чудес от платы Biostar Hi-Fi Z77X не приходится. Однако после недолгих манипуляций мне удалось добиться стабильной работы i7-3770K на частоте 4600 МГц.

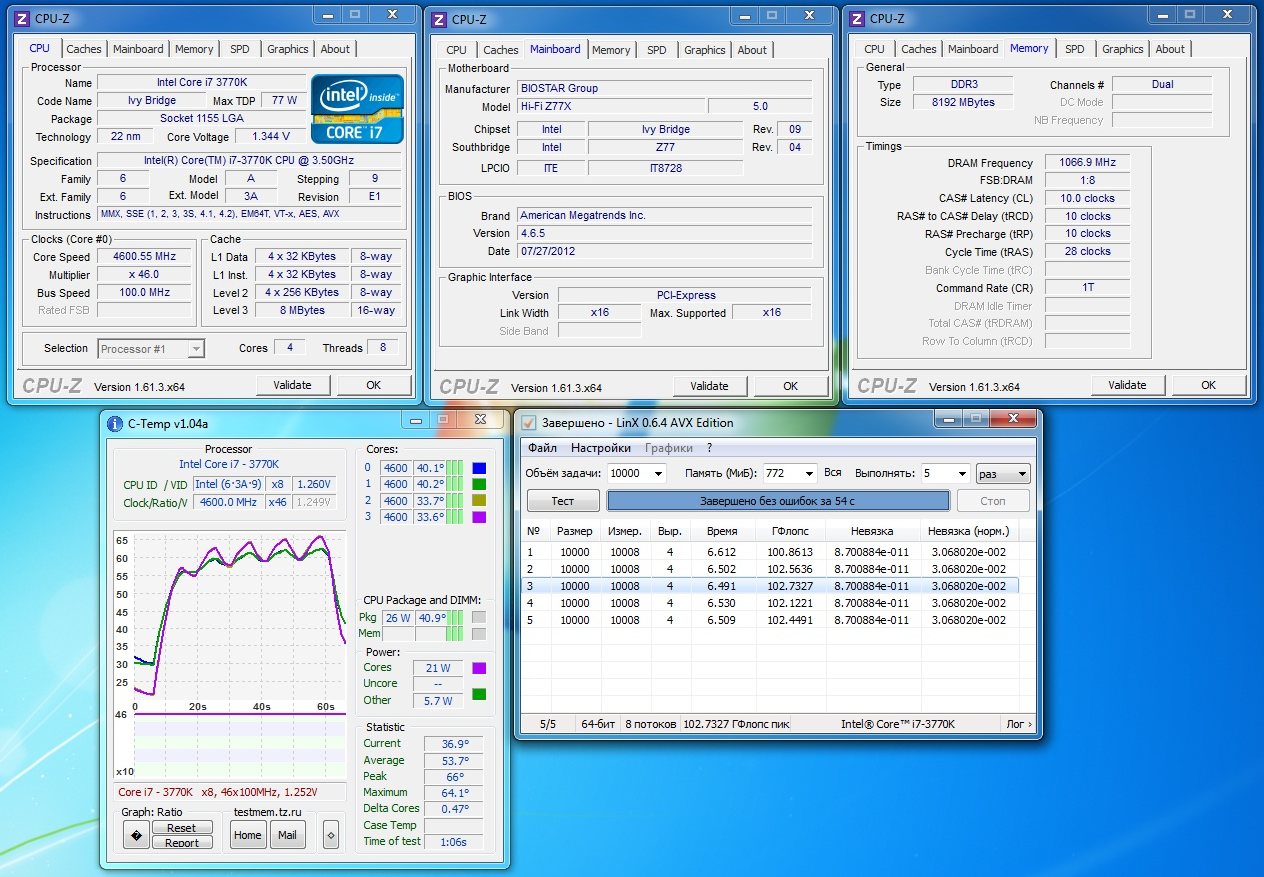

Именно этот режим оказался оптимальным, дальнейший разгон приводил только к ухудшению стабильности. Пределом оперативной памяти стали 2133 МГц с таймингами 10-10-10-28-1Т. Разгон по шине остановился на отметке в 104.7 МГц, что является посредственным результатом.
Тестирование Biostar Hi-Fi Z77X проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Звуковой кодек представлен микросхемой Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1. По правде говоря, оценить звучание Hi-Fi можно только на наушниках или акустике соответствующего класса. В моих планах было подключение интегрированного звука через оптический кабель к ресиверу покомпонентной системы Hi-Fi. Однако это сделать не удалось, поскольку на самой материнской плате нет соответствующего разъема.
Я думал, что встроенный усилитель прокачает Sennheiser HD201 или Zalman ZM-RS6F, но на максимальной громкости звук начинает захлебываться и чистоты уже нет. Проблема решается при переключении в режим 24 бит / 192 кГц. При этом музыка играет недостаточно громко, а чтобы добиться приемлемого звучания, нужно немного поколдовать с фирменным программным обеспечением.
Реализация всех функций исключительно программная. В играх эффект присутствия работает неважно, как и при просмотре фильмов с дорожкой 5.1. Возможно, проблема кроется в невыразительных басах. Все становится понятно при сравнении с дискретной аудиокартой Creative X-Fi 7.1 Titanium. Если при прослушивании музыкальных произведений разница не очень заметна, то в играх и фильмах она очевидна. А если сравнить с обычным интегрированным звуком? Есть ли изменения? Для этого я задействовал бывшую в наличии плату MSI Z77A-GD55 (Realtek ALC892). Разница есть, но она минимальна.
Пусть по итогам тестирования Biostar Hi-Fi Z77X не показывает рекордных результатов, но в целом от ее использования остались положительные впечатления. Например, худо-бедно удалось разогнать стендовый процессор до 4600 МГц, память - до 2133 МГц. Небогатый комплект поставки компенсируется поддержкой различных мультиграфических решений. Как в штатном режиме, так и в разгоне работа материнской платы нареканий не вызывает. Возможно, это было достигнуто благодаря хорошей системе питания CPU.
Теперь о недостатках, без которых тоже не обошлось. Все разъемы одного и того же черного цвета, что не способствует быстрой и легкой сборке системы. Работа с меню настроек BIOS на платах Biostar традиционно не самая удобная, а производитель никак не стремится улучшить ситуацию в этом направлении.
Самое основное отличие платы, звук класса Hi-Fi - не больше чем маркетинговый трюк. Пусть цифры покажут хоть 100 дБ соотношения «сигнал/шум», но от этого качество звучания не улучшится. Все упирается в возможности самого кодека Realtek, поэтому никакие конденсаторы и силовая обвязка ситуацию не спасут. Эффекты реализуются программно, разъемы типа 3.5 мм «миниджек» не позолочены, оптического выхода нет. Простой вопрос: как подключить к этой плате компонентную систему с акустикой Hi-Fi? Только по «миниджеку». Почему бы при реализации этой концепции не предусмотреть отдельную панель с позолоченными тюльпанами и оптическим выходом?
С одной стороны, перед нами хороший середнячок. С другой – его стоимость на момент сдачи обзора стартует с отметки 4850 рублей, и, как следствие, конкурировать с моделями крупных вендоров будет непросто.
