Производители комплектующих любят заядлых геймеров. Именно они, помимо оверклокеров и кранчеров, являются двигателем апгрейда. Не хватает FPS в очередном «тяжелом» шутере, уступаешь соперникам доли секунды? Разработчики железа и периферии уже здесь, предлагая пользователям продвинутые наушники или видеокарту с заводским разгоном. Что ни говори, а компьютерные игры способствуют увеличению мощности «системников». У некоторых компаний появились даже целые линейки продукции, ориентированные на игроков и энтузиастов. Например, ASUS известна своей серией Republic Of Gamers.
С тем, что коммерческий успех RoG состоялся, не поспоришь. Сама линейка продолжает расширяться, занимая все новые сегменты продукции. Видимо, лавры ASUS не дают покоя конкурентам, да и в конце концов столь единоличную популярность хотелось бы как-то разбавить. Это привело к появлению решений ASRock Fatal1ty и Gigabyte Sniper. Продукты конкурирующих линеек в первую очередь выделяются неповторимой стилистикой, ярким запоминающимся внешним видом и воплощают в себе самые передовые разработки компаний.
Иногда придумывается какая-нибудь красивая история о том, как: «Жил-был геймер, и все у него было хорошо. Был он успешен и решил помочь своим товарищам. И тут явился к нему производитель хардварный. И наставил наш герой его на путь истинный, рассказав о том, что нужно настоящему игроку. И стали они делать сии девайсы, жить - не тужить, да и теперь не могут сосчитать тех денег, что заработали».
Однако в компании Gigabyte рассудили немного иначе. Что нужно для качественно нового уровня игрового процесса? Отменная производительность, хорошее звуковое сопровождение, стабильное и быстрое интернет-соединение. На этих постулатах зиждется серия Gigabyte Sniper. Один из ее представителей - материнская плата Gigabyte G1. Sniper M3, основанная на новом чипсете Intel Z77. Именно она и будет рассмотрена в данном материале, это бюджетный, если можно так сказать, вариант, который призван разместиться в каждом компактном корпусе формата mATX.
Габариты коробки не очень большие. Упаковка получилась немного андеграундно-панковская. Серый фон с крупно-пиксельной имитацией камуфляжа и ржавыми разводами. Такое ощущение, что только что вскрыли бункер времен второй мировой и изъяли среди прочего эту коробку. Нет, она не пыльная или тертая, просто такой дизайн.
Ближе к левому верхнему углу можно видеть логотип производителя белыми буквами. По центру указано полное наименование платы: G1-Killer Gaming Motherboard и модель G1. SNIPER M3. Шутки в сторону – перед нами прирожденный киллер. Кстати, неясно, кого убивают, а поскольку с английским не у всех хорошо, могут быть различные иносказания на эту тему. Возможно, на месте производителя я бы воздержался от подобных формулировок, ограничившись тем, что плата предназначена для любителей компьютерных игр. Внизу можно обнаружить множество различных логотипов и значков, а также фирменный символ платы. Это череп с ножом в зубах и краповым беретом на фоне языков пламени.
Переворачиваем коробку.
В центре приводится фотография платы, от которой в различные стороны расходятся разные вставки с описаниями ключевых технических достижений. Слева чуть ниже во вставке с черным фоном, белым шрифтом перечислена краткая спецификация продукта. На фоне встречаются «сквозные» отверстия от пуль, что дополняет общую картину стиля «милитари». Настал момент заглянуть в этот ящик боеприпасов.
Вся внешняя красота оказывается просто оболочкой, а настоящая крепкая картонная коробка находится внутри. Она также выполнена в военной стилистике с выраженным пикселизированным камуфляжем, но не серо-грязного, как обложка, а темно-зеленых или цвета хаки оттенков. Сверху можно обнаружить аккуратно разложенные различные информационные носители и аксессуары.
Под всем этим богатством находится П-образный картонный разделитель, в который практически вложена плата в антистатическом пакете.
Информационную поддержку составляет следующий набор.
Отдельного упоминания заслуживает комплект украшательств.
Здесь представлено множество разнообразных наклеек, из которых можно что-нибудь присмотреть и украсить корпус.
Все ярко, красиво и соответствует общей стилистике. Очень приятно увидеть что-то необычное на фоне общей заштампованности. Посмотрим теперь на аксессуары, может и здесь производитель чем-нибудь порадует.
Увы, никаких излишеств, только самое необходимое. Можно было добавить какую-нибудь панельку или планку с парочкой портов, но ничего такого нет. Хотя от подобных продуктов всегда ждешь каких-нибудь приятных дополнений в комплекте. И это ожидание тем больше, чем выше цена и позиционирование.
Материнская плата соответствует стандарту mATX, ее габариты составляют 244 х 244 мм.
Вся линейка Sniper выделяется общей стилистикой. Прежде всего, это темная печатная плата с черными и ярко-зелеными разъемами. В глаза бросаются три слота PCI-e x16 и какая-то металлическая рамка в левом нижнем углу. Поверхность печатной платы матовая, что также выделяет плату среди подобных решений.
Питание подается через основной 24-х и дополнительный 4-х контактный разъем питания ATX. Подобная комбинация часто встречается именно на маленьких платах и позволяет обойтись бюджетной моделью БП. Поскольку в названии отсутствует версия чипсета или намек на платформу, еще раз напомню, что поддерживаются процессоры в исполнении Socket 1155.
Для оперативной памяти предусмотрено четыре слота типа DDR3 черного и зеленого цветов.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Однако, по факту в BIOS, при установке процессора на ядре Ivy Bridge, становятся доступными частоты вплоть до 3200 МГц. Поддерживается двухканальный режим работы, для чего нужно поставить модули в разъемы одного цвета. Кстати, их нумерация идет от правого края. В полной мере работоспособны профили XMP. Максимальный допустимый объем памяти составляет 32 Гбайта.
Питание процессора выполнено по схеме 6+2+1.
В качестве основного ШИМ контроллера используется микросхема производства International Rectifier с маркировкой IR3567.
Дальше идут четыре микросхемы драйверов и удвоителей фаз IR3598.
На каждую из шести основных фаз приходится по два транзистора K0393 и по одному K03B7. На оставшиеся - просто по одной штуке каждого типа.
Схожие компоненты можно было наблюдать при тестировании материнской платы Gigabyte GA-Z77-D3H. Стоит также отметить, что в цепи питания процессора применены твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах.
Часть транзисторов по левому краю накрыта небольшим алюминиевым радиатором черного цвета.
Его конструкция примитивна, что в наши дни встретишь редко, тем более на представителе специальной линейки, где все состязаются в мастерстве причудливых форм. Крепление осуществляется при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется серая терморезинка толщиной около 0.5 мм.
Еще один небольшой радиатор отводит тепло от набора системной логики.
Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху на небольшом загибе зеленым цветом выведено название фирмы-производителя: Gigabyte. Крепится он при помощи двух пластиковых клипс на пружинках. По краю места контакта есть небольшая рамка из мягкого пористого материала, для более устойчивого размещения и защиты от перекосов. В качестве термоинтерфейса используется серо-серебристое пластичное вещество, которое похоже на очень густую термопасту.
А вот и сам чипсет Intel Z77.
Производитель не обошел вниманием возможность задействовать интегрированное графическое ядро, для чего на задней панели можно найти целых четыре видеовыхода на любой вкус: D-Sub, DVI-D, HDMI, DisplayPort. Даже сложно предположить, зачем такое изобилие. Маловероятно, что потенциальный покупатель (любитель поиграть в современные компьютерные игры) ограничится использованием встроенного видеоядра, пусть даже это будет Intel HD 4000. Наверняка он предпочтет задействовать дискретный ускоритель. Для этих целей на плате можно обнаружить три слота PCI-e x16.
Официально заявлено о поддержке SLI, CrossFireX и Lucid Virtu MVP. Однако радоваться еще преждевременно. Дело в том, что верхний слот расположен слишком уж близко к процессорному разъему и мне не удалось подружить свой кулер Noctua NH-D14 с видеокартой. Он устанавливается только в положение «вентилятором вверх», а карта практически перекрывает при этом подачу воздуха. Поэтому систему охлаждения здесь нужно подбирать тщательнее, учитывая выявленные особенности.
Еще один, на мой взгляд, более существенный недостаток – это то, что слот для второй видеокарты находится в самом низу. Если с обычным ATX корпусом никаких проблем при установке двух адаптеров не возникнет, то в маленьком и тесном mATX это может стать катастрофой, поскольку средний разъем PCI-e x16 аппаратно ограничен до режима x4. Здесь производителю, как мне кажется, нужно было предоставить возможность пользователю установить две видеокарты с двухслотовой системой охлаждения друг за другом. Таким образом общая формула получается как х8+х4+х8. Кроме этого есть еще один слот PCI-e x1.
Правее от него можно найти две микросхемы BIOS.
Одна основная, другая резервная и никакого переключения между ними, только шанс отката при сбое (у меня были случаи, когда запарывались сразу две, и плата превращалась в кусок текстолита).
В правом нижнем углу находится четырехштырьковый разъем для подключения корпусного вентилятора.
Всего таких коннекторов на плате четыре. Рядом есть разъем для подключения кнопок и индикаторов корпуса, а также динамика. Кроме этого неподалеку можно обнаружить пять портов SATA.
Еще один в качестве интерфейса eSATA ушел на заднюю панель. Черные разъемы соответствуют спецификации SATA II, белые – более современному SATA 6 Гбит/с. Все они обеспечиваются интегрированным в чипсет контроллером. Рядом с SATA портами распаяна микросхема ввода/вывода и системного мониторинга ITE IT8728F.
По нижнему краю расположены три колодки USB 2.0 для подключения шести устройств.
Еще четыре разъема этого стандарта разместились на задней панели. Там же есть парочка более современных – USB 3.0. Еще есть колодка USB 3.0 рядом с основным коннектором питания ATX.
В левой нижней части специальной металлической пластинкой огорожена вотчина звукового кодека, который является основной изюминкой этой материнской платы.
Дело в том, что здесь применена микросхема Creative CA0132.
Аналогичный продукт используется в звуковых картах серии Sound Blaster Recon3D. Нашим читателям он уже встречался в обзоре материнской платы ASRock X79 Extreme6/GB, где был распаян на отдельной карте вместе с сетевым контроллером. Еще одна любопытная особенность – это алюминиевые емкостные конденсаторы в силовой обвязке восьмиканального звукового кодека производства компании Nichicon. Со слов производителя, они применяются в звуковой технике Hi-End класса.
Металлическая пластинка замыкается на «землю» платы и образует некоторое подобие экрана от помех. Поскольку свободного места не так уж много, под нее попала микросхема гигабитного сетевого адаптера, представленного Intel WB82579V.
На поверхности платы нет никаких кнопок и светодиодов, выделяются только зеленые разъемы. На задней панели можно увидеть следующее.
| Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z77 Express |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) 2200 (разгон) / 2400 (разгон) МГц |
| Слоты расширения | 3 - PCIe 3.0 x16 (x16+x4) 1 – PCIe 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX, Lucid Virtu MVP (x8+x4+x8) |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 3x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка eSATA | 1x eSATA 3.0 Гбит/с порт – Intel Z77; |
| Сеть | 1х Intel WB82579V |
| Аудио | Creative CA0132 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+6x USB 2.0 (Intel Z77) |
| USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8728F |
| Питание материнской платы | ATX 24-pin, 4pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x eSATA 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.3а 1x DisplayPort 1х Optical S/PDIF Out 5x 3,5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 244 x 244 |
| Форм-фактор | mATX. |
BIOS платы Gigabyte G1. Sniper M3 можно посмотреть на этом видеоролике.
Визуально он мало чем отличается от остальных, основанных на новом чипсете Intel Z77. Более детально все пункты меню изучены в одном из обзоров, посвященных плате Gigabyte GA-Z77X-UD5. Поэтому нет смысла повторяться. Хотя, пожалуй, есть одно важное отличие – это заставка приветствия.
В остальном различия найти не так просто. Прежде всего, перед нами тот же режим 3D.
Внизу находятся аналогичные семь значков, при нажатии на которые всплывает окно с настройками.
Boot.
Language.
Fan Control.
Time.
Load Defaults.
Save & Exit.
Advanced.
Это расширенное меню настроек. Сперва открывается страница M.I.T, на которой доступны шесть ссылок.
M.I.T. Current Status.
Advanced Frequency Settings.
Advanced Memory Settings.
Advanced Voltage Settings.
Здесь есть три ссылки.
3D Power Control.
CPU Core Voltage Control.
DRAM Voltage Control.
Напряжения на компонентах изменяются в следующем диапазоне:
Возвращаемся на ступень вверх, в меню M.I.T.
PC Health Status.

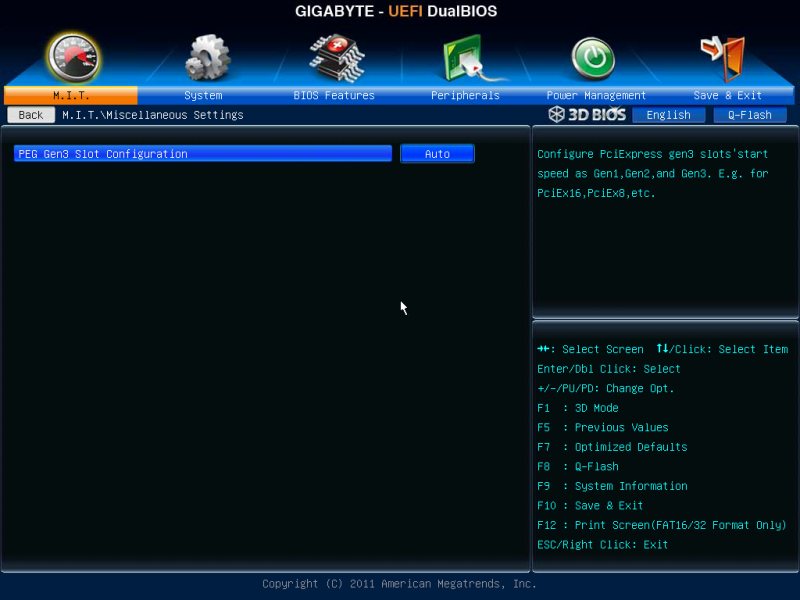

Miscellaneous Settings.
Следующий раздел называется System.
Здесь только одна ссылка - ATA Port Information.
Далее идет BIOS Features.
Затем Peripherals.
Следом Power Management.
И в самом конце Save & Exit.
Как и в прошлый раз, вынужден констатировать, что все красиво, функционально, но немного запутано. А здесь, наверное, надо было как-то более стилизовать графическую оболочку под плату.
Тестирование материнской платы Gigabyte G1. Sniper M3 проводилось в составе следующей конфигурации:
После сборки системы я по привычке поставил кулер Noctua NH-D14 вентиляторами в бок. В таком положении видеокарту вставить оказалось нельзя, а что-то менять было уже лень. Поэтому появился повод проверить в деле интегрированные видеоадаптеры, а заодно разогнать их и сравнить в действии. Но для начала, нужно разогнать сами CPU. При тестировании Gigabyte GA-Z77-D3H процессор Intel Core i7-2700K наотрез отказывался работать на частоте 4900 МГц с любым напряжением. Здесь же он взял это значение без проблем на 1.42 В.
Утилита CPU-Z как всегда неверно отображает значения напряжений на материнских платах Gigabyte. Память не принесла никаких сюрпризов и работала на частоте 2133 МГц DDR3 с таймингами 10-10-10-27-1Т. Интегрированный видеоадаптер Intel HD 3000 удалось заставить работать на 1800 МГц, увеличив напряжение на нем на 0.15 В.
Иными словами, разгон для меня даже упростился, поскольку не пришлось менять процессор на Core i7-2600K. Что касается разгона по шине, то он составил только 105.1 МГц.

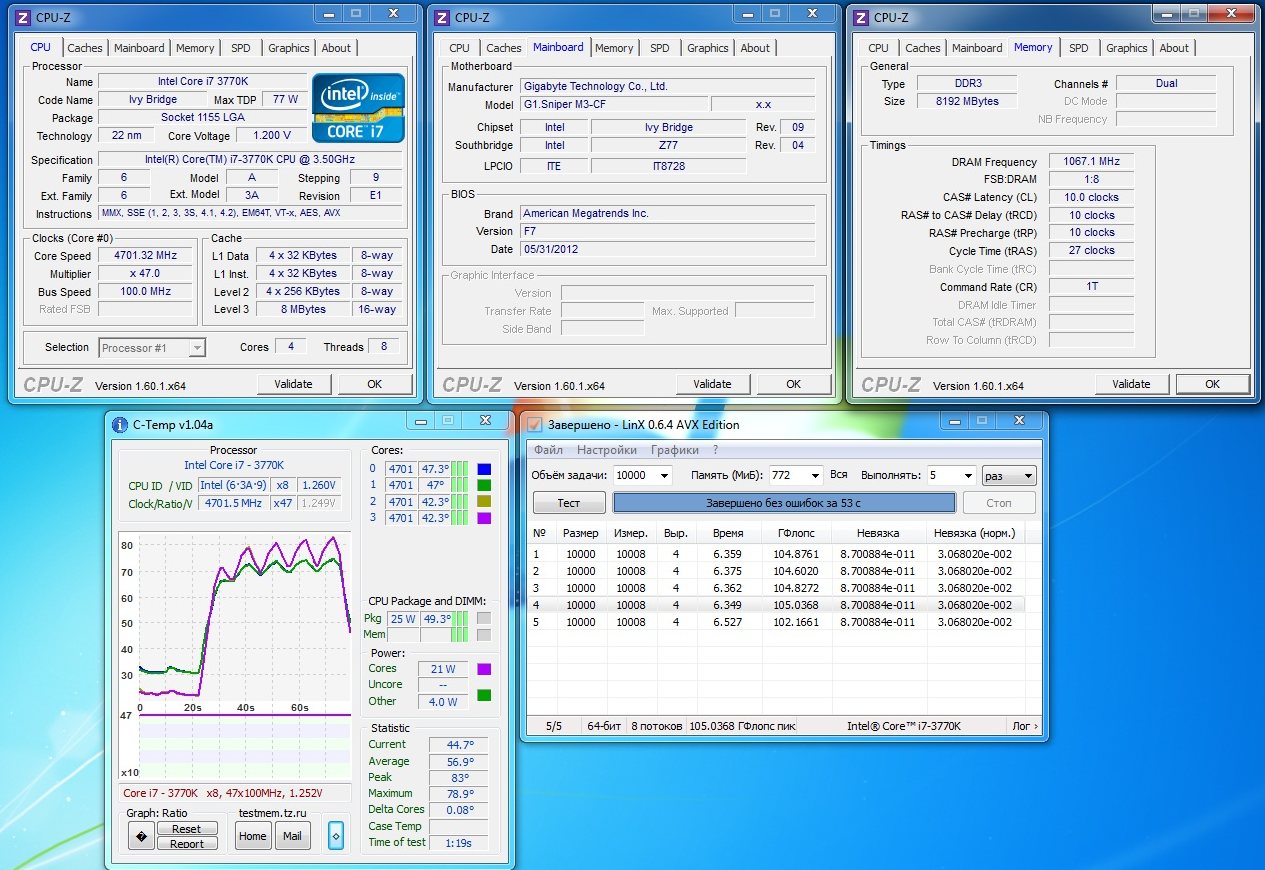

Дальше я принялся за Core i7-3770K, с которым также обошлось без сюрпризов. После повышения напряжения до 1.31 В он взял свои положенные 4700 МГц.
Память в этом случае работала на частоте 2133 МГц DDR3 с таймингами 10-10-10-27-1Т без поднятия напряжения, на 1.5 В. Результат разгона интегрированного видеоядра немного скромнее - всего 1600 МГц, хотя прирост получается одинаковый. И по-прежнему это увеличение заметно только в утилите GPU-Z на вкладке Sensors под нагрузкой.
В тестирование было решено добавить приложение SVPmark, которое эмулирует работу кодирования видео. Помимо него в список был включен пакет PCMark 7.
Тестирование Gigabyte G1. Sniper M3 проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Местами новое графическое ядро солидно вырывается вперед, но это не говорит, о том, что на нем будут комфортно идти современные игры. Поэтому если вы купили «игровую» материнскую плату – это вовсе не означает, что видеокарта вам не нужна.
Посмотрим теперь на температуры радиатора и транзисторов.
Температурные показатели радиаторов находятся в норме. Единственное замеченное мною при задействовании встроенного видеоядра отличие, это возросшее тепловыделение чипсета. Казалось бы, причем здесь набор логики, если графика интегрирована в процессор, но факт есть факт.
Даже как-то неловко называть звук встроенным, но раз он распаян, а другого нет, то так оно и есть. Напомню, что здесь представлен звуковой кодек Creative CA0132 (7.1, в спецификации написано про возможность подключения акустики по схеме 5.1). Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Поскольку восьмиканальная (7.1) акустика у меня отсутствует, то и хлопот с ее подключением нет. Само собой, сильная сторона нового детища компании Creative – игры и кино. В этих двух категориях разницу с классическим «риалтеком» услышал бы даже глухой. Сразу появляется сочный и приятный бас, картинка оживает, возникает эффект присутствия. Аудиофилы, скорее всего, предпочтут что-то внешнее в виде отдельной карты, но при таком раскладе необходима соответствующая требованиям акустическая система.
Больше всего мне понравилось звучание именно с акустикой Creative Gigaworks T40 Series II (2.0), которую я попросил напрокат у знакомого. Колонки не очень большие по габаритам, но басы в них играют хорошо, да и в целом звук очень приличный.
Материнская плата Gigabyte G1. Sniper M3 получилась хорошей, хоть и не без недостатков. Пожалуй, главную претензию можно предъявить к ее стоимости (на момент подготовки материала ~5700 рублей в московской рознице). При первой встрече кажется, что запросы производителя завышены, но после анализа характеристик становится ясно, что аналогов не так уж много. К примеру, где еще в компактном исполнении можно получить игровой звуковой адаптер.
На мой взгляд, ошибочно расположение слота PCI-e x16, который работает в режиме x8, в самом низу. Дело в том, что в случае установки двух видеоадаптеров с громоздкой системой охлаждения придется использовать полноценный ATX корпус и вся прелесть компактности пропадает. Вот если бы поменять местами последний и предпоследний слоты PCI-e, можно было бы безболезненно поставить две видеокарты с двухслотовым кулером турбинного типа, а это, как правило, большинство референсных моделей. И тогда все бы сошлось идеально: компактные размеры, звук и производительность.
Да и верхний слот расположен слишком близко к процессорному гнезду. Правда, в данном случае стоит отнестись к этому снисходительнее, учитывая компактные размеры устройства, и подобрать кулер, который не будет мешать графическому ускорителю.
В остальном Gigabyte G1. Sniper M3 выглядит современно и функционально. Поддерживаются все актуальные интерфейсы и основные мультиграфические технологии: SLI, CrossFire, Lucid Virtu MVP. Новая графическая оболочка UEFI BIOS очень красивая, удобная и функциональная.
Если звук не так важен, то можно прилично сэкономить, выбрав модель ASUS P8Z77-M PRO. Почему именно ее? Она как нельзя больше похожа по системе питания и прочим потребительским свойствам (за исключением звукового кодека компании Creative) и лишена этого промаха со слотами PCI-e.
Плюсы:
