Обзор и тестирование материнской платы Gigabyte GA-A75M-D2H

Оглавление

• Вступление
• Модельный ряд mATX системных плат Gigabyte на FM1
• Технологии, используемые в материнских платах Gigabyte
• Упаковка и комплектация
• Дизайн и особенности
• Система охлаждения
• Технические характеристики
• Возможности BIOS
• Выявленные особенности
• Программное обеспечение
• Тестовый стенд
• Инструментарий и методика тестирования
• Проверка разгона
• Температурный режим и уровень потребляемого электричества
• Результаты тестов
• Cinebench 10
• Cinebench 11.5
• TrueCrypt
• wPrime
• x264
• x264
• WinRAR
• Revit Architecture 2012 (визуализация)
• Adobe Photoshop CS 5.0 x64
• Скорость SATA III встроенного контроллера
• Скорость USB 2.0
• Скорость USB 3.0
• Скорость сети Lan-Lan
• Заключение
• За кадром

Вступление

Прежде чем переходить к обзору и тестированию Gigabyte GA-A75M-D2H, кратко рассмотрим модельный ряд mATX системных плат Gigabyte на FM1 и основную концепцию компании - Gigabyte 333.

Модельный ряд mATX системных плат Gigabyte на FM1

Для платформы FM1 компания AMD сейчас выпускает два варианта набора логики или по-старому чипсетов: А75 и А55. Различий между ними мало, думаю, и цена не сильно отличается. Перечень разницы, заметной на первый взгляд, умещается в одну строку: старшая версия получила порты Serial ATA с поддержкой скоростей до 6 Гбит/с, четыре порта USB 3.0 и десять портов USB 2.0, младшую ограничили SATA 2 и четырнадцатью портами USB 2.0.

Несомненно, из двух новых чипсетов наибольший интерес в современном мире представляет AMD A75. И предпосылки к этому очевидны: USB 3.0 уже вовсю котируется в массах, а SSD накопители подешевели до приемлемых цен. Поэтому отказываться от них ради экономии в несколько сот рублей нет никакого смысла.

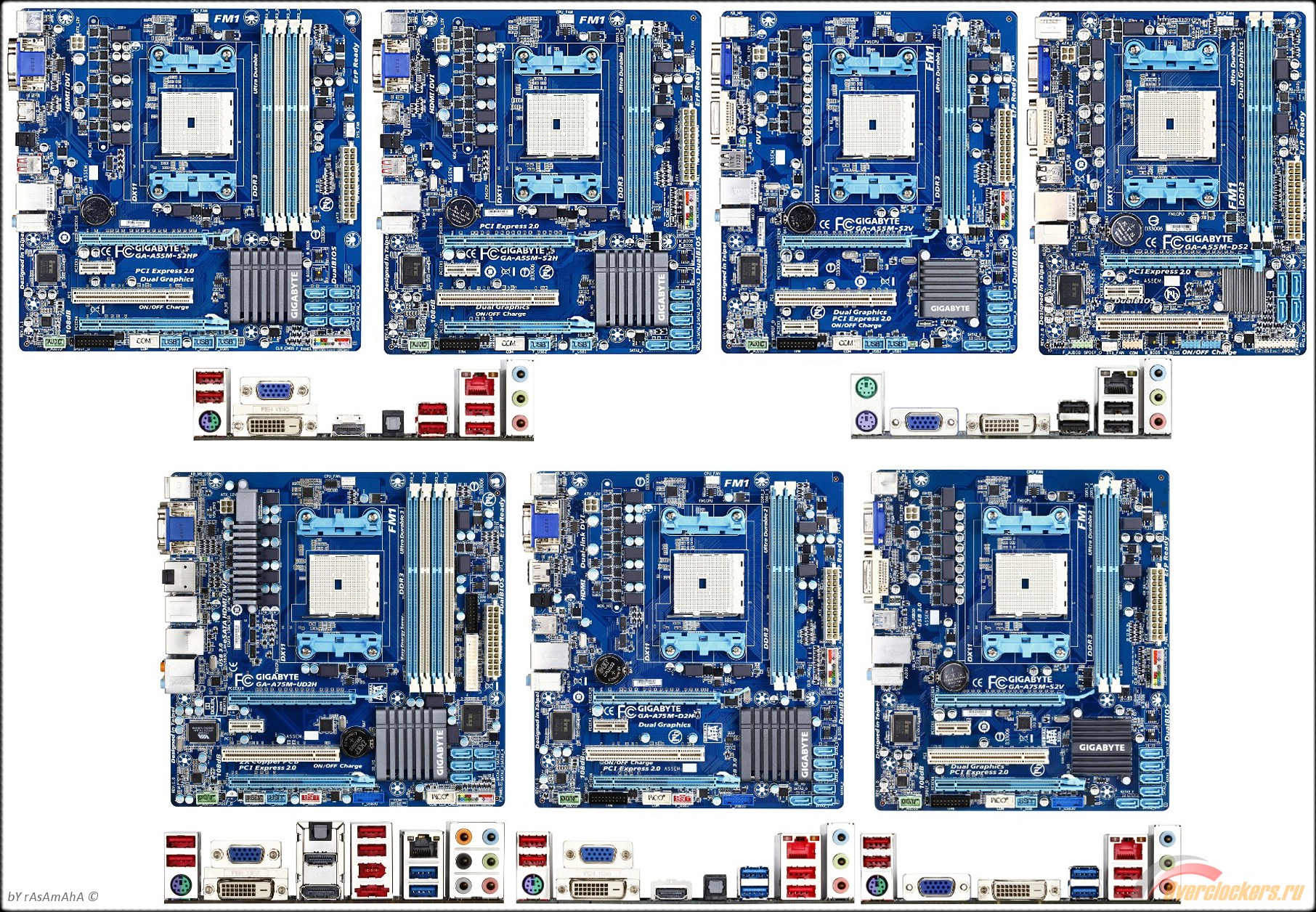

Рассмотрим простые варианты системных плат Gigabyte, основанные на наборе логики AMD А55:

У всех представителей линейки в названии первоначально идет GA-A55M-, далее (на фотографии выше - слева направо) по порядку: S2HP, S2H, S2V, DS2. Первые две оборудованы одинаковыми системами питания APU и памяти, дублирующей микросхемой BIOS, равным количеством PCI-E и PCI слотов, и шестью портами SATA 3 Гбит/c. У более дорогой версии на два разъёма памяти и пару USB 2.0 больше.

GA-A55M-S2V лишилась слота PCI-E 16x (он, будучи физически совместим с 16х, реально работает на скорости 4х из-за ограничений чипсета), который обрезали до 1х, также до четырех сократилось количество фаз питания процессора. Бюджетным вариантом стала модель GA-A55M-DS2: три разъема для карт расширения, оставшееся неизменным число фаз питания и немного суженные габариты платы.

А теперь перейдем на уровень выше и рассмотрим материнские платы на чипсете AMD А75:

Как и в случае с младшей линейкой, приводится соответствующая фотография - слева направо GA-A75M-, а далее по списку: UD2H, D2H, S2V. GA-A75M-UD2H соответствует стандарту Gigabyte Ultra Durable 3 Classic, она наделена редким портом DP и четырьмя слотами памяти. Пожалуй, это единственная полноразмерная mATX плата с FCH A75.

Прибывшая на тестирование плата оборудована той же пятифазной системой питания, зато с панели портов исчез разъем DP, остались только DVI, D-Sub и HDMI. За компанию с DP убрали радиатор и два слота памяти. В остальном, изменений практически нет.

Напоследок посмотрим на бюджетный вариант А75 - GA-A75M-S2V. Несмотря на пугающее слово «бюджетный», на материнской плате реализованы все возможности платформы, в том числе шесть SATA 6 Гбит/с, четыре порта USB 3.0, разъемы расширения PCI-E 16x, PCI-E 4x и обычный PCI. Неразумно ей было удалять HDMI выход, но что сделано, то сделано.

Технологии, используемые в материнских платах Gigabyte

Функция 3x USB Power Boost обеспечивает максимальную совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличает повышенное энергопотребление (внешние жёсткие диски, оптические накопители и прочее). В результате к системе может быть подключено большее количество периферийных USB-устройств.

Аппаратная поддержка четырех портов USB 3.0 средствами чипсета AMD A75. Скоростной интерфейс USB 3.0, до 5 Гбит/с позволяет в десять раз повысить теоретическую скорость передачи данных по сравнению с интерфейсом USB 2.0. Обратная совместимость с устройствами предыдущего поколения предоставляет пользователям возможность продолжать успешно эксплуатировать широкий спектр приобретённых ранее устройств USB 2.0.

Аппаратная поддержка шести портов SATA III средствами чипсета A75. Набор логики AMD A-серии поддерживает шесть портов третьего поколения интерфейса SATA (пропускная способность до 6 Гбит/сек), что в два раза превышает пропускную способность интерфейса SATA 2, и предусматривает возможность организации дисковых RAID-массивов уровня 0, 1 и 10.

Новый для компании Gigabyte способ изменения настроек BIOS - Touch BIOS. Программа-«оболочка» предназначена для неподготовленных пользователей, для тех, кому неясно и непонятно, зачем в компьютере эта часть и для чего она нужна. С помощью технологии TouchBIOS инженеры Gigabyte хотят изменить представление покупателей о работе с BIOS. Теперь можно использовать клавиатуру, мышь или сенсорный дисплей.

Порт DVI Dual-Link. Платы Gigabyte линейки AMD A75 поддерживают дисплеи с высоким разрешением (вплоть до 2560 х 1600 пикселей) средствами цифрового DVI-интерфейса (порт Dual-Link DVI работает в таком разрешении только при отключении прочих портов видеовывода).

EasyTune6. Данная утилита предоставляет широкие возможности тонкой настройки параметров и мониторинга системы. AutoGreen - функция энергосбережения для ПК с помощью мобильного Bluetooth-телефона. Эта технология поможет автоматически сохранять энергию, переключая ПК в состояние сна, в том случае, если компьютер находится вне зоны действия управляющего мобильного Bluetooth-телефона (необходима установка Bluetooth-ресивера на ПК).

Ultra Durable 4 Classic. Системные платы с этой технологией наделены комплексом эксклюзивных функций, призванных обеспечить наилучшую защиту компьютера. В их число входит:

• Улучшенная электростатическая защита за счёт повышения ESD-сопротивления в микросхемах.
• Защита сохранности образов BIOS, благодаря использованию автоматически восстанавливаемой из резервной микросхемы копии BIOS.
• Защита от высокой температуры. Реализуется при помощи использования твердотельных конденсаторов и полевых транзисторов с пониженным сопротивлением канала.
• Удвоенная, по сравнению с системными платами традиционного дизайна, толщина медного слоя в цепях питания и заземления.

Поскольку мир технологий Gigabyte постоянно совершенствуется, то я бы хотел заострить ваше внимание на эволюции Ultra Durable и появлении приставки Classic.

В 2006 году Gigabyte внедрила в свои продукты технологию Ultra Durable, согласно которой электролитические конденсаторы на платах были заменены на твердотельные аналоги. Эту эру можно образно назвать эпохой твердотельных конденсаторов.

В мае 2007 года появилась вторая версия технологии - Ultra Durable 2, которая базировалась на нескольких ключевых компонентах. В первую очередь - качественные твердотельные конденсаторы, полевые КМОП-транзисторы с пониженным сопротивлением канала (Low Rds) и дроссели с ферритовым сердечником. Таким образом в этот промежуток времени Gigabyte к твердотельным конденсаторам добавила полевые транзисторы с пониженным сопротивлением канала и дроссели с ферритовым сердечником.

Через год компания представила линейку продуктов, оснащённых ещё более современной технологией Ultra Durable 3. Естественно, что в каждую следующую версию UD входят наработки предыдущих версий. Поэтому, говоря о нововведениях, не стоит забывать об уже внедрённых изменениях. Ultra Durable 3 – это системные платы, у которых толщина слоёв питания и заземления печатных плат составляет 70 мкм, что вдвое толще обычного. Параллельно существует и облегчённая Ultra Durable 3 с приставкой Classic, которая предназначается для системных плат под процессоры AMD.

И, наконец, самые последние версии – это Ultra Durable 4 и Ultra Durable 4 Classic. Все упомянутые технологии легко различимы, а основные отличия помещаются в небольшую таблицу.

Дополнительно в Gigabyte выделили некоторые особенности конструкции в новое название Super4™. Под ним подразумевается следующая комбинация технологий:

• Супер безопасность - DualBIOS™ с поддержкой накопителей ёмкостью 3 Тбайта, предохранитель для каждого порта USB, японские твердотельные конденсаторы (ресурс работы не менее 50 тысяч часов).
• Суперсберегающие технологии - полевые транзисторы с пониженным сопротивлением, дроссели с ферритовым сердечником, пониженная температура в зоне ЦП, высокая энергоэффективность.
• Супер скорость - Overclocking IC, технология Ultra Durable 2, технология 3x USB Power Boost с функцией On/Off Charge.
• Супер звучание - Первоклассный HD звук (качество звука выше в три с половиной раза), соотношение сигнал/шум 108 дБ.

Предшественником Super4 был пакет нововведений, запущенный в серию в 2010 году, который назывался «333» (USB 3.0, Power 3x, SATA 3.0). Как легко догадаться, он состоял из портов USB 3.0 и SATA 6 Гбит/с, а также USB с функцией зарядки устройств.

Изучив весь материал по технологиям Gigabyte, я так и не понял, по каким параметрам они применяются для системных плат. К примеру, для меня осталось загадкой, почему в конструктиве Super4 применена именно технология Ultra Durable 2.

Упаковка и комплектация

В комплект поставки Gigabyte GA-A75M-D2H входит следующее:

• Материнская плата.
• Диск с драйверами и программным обеспечением.

• Инструкция.

• Краткое описание быстрой установки.

• Четыре SATA кабеля.

• Заглушка для задней панели портов I/O.

Дизайн и особенности

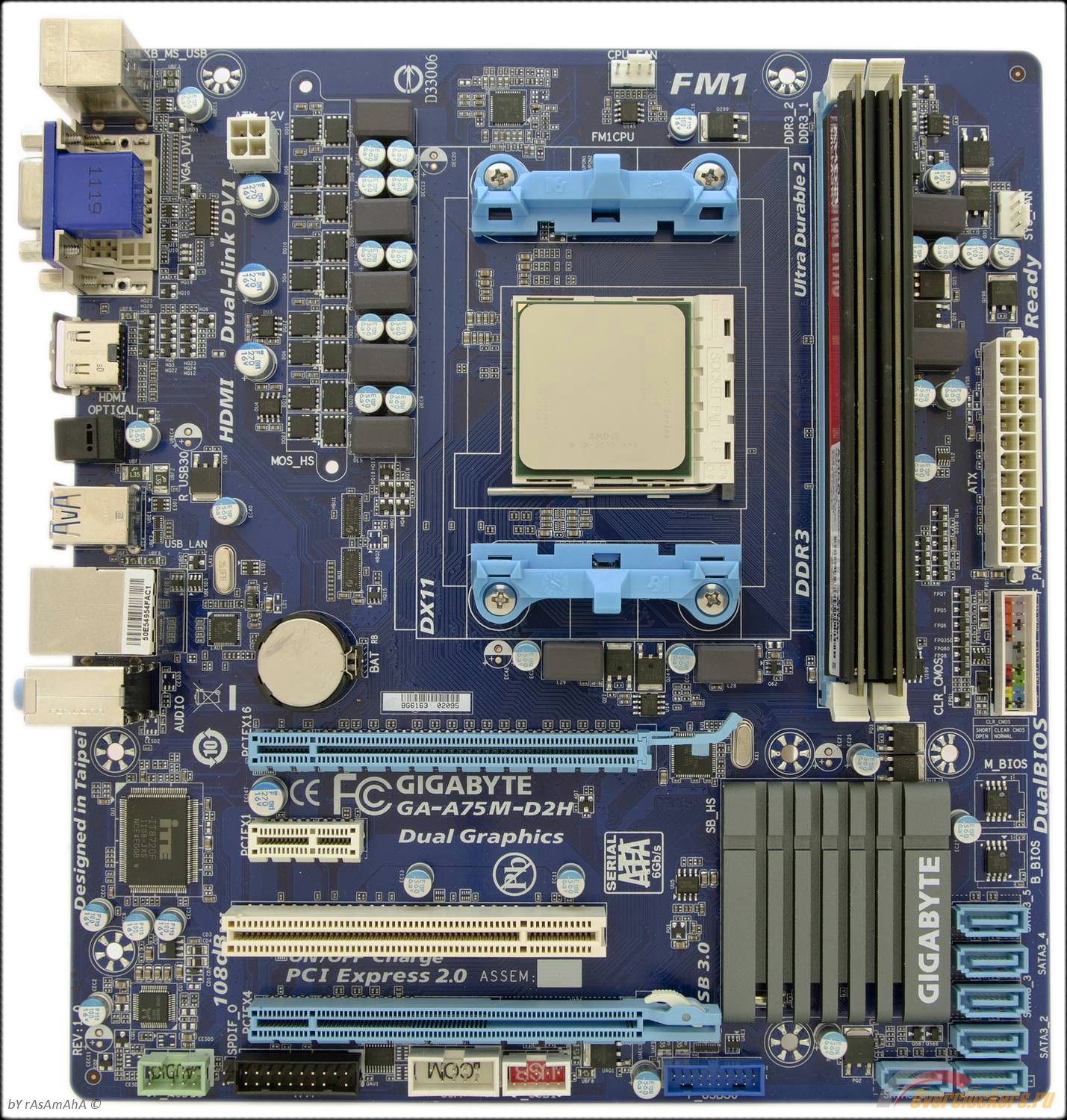

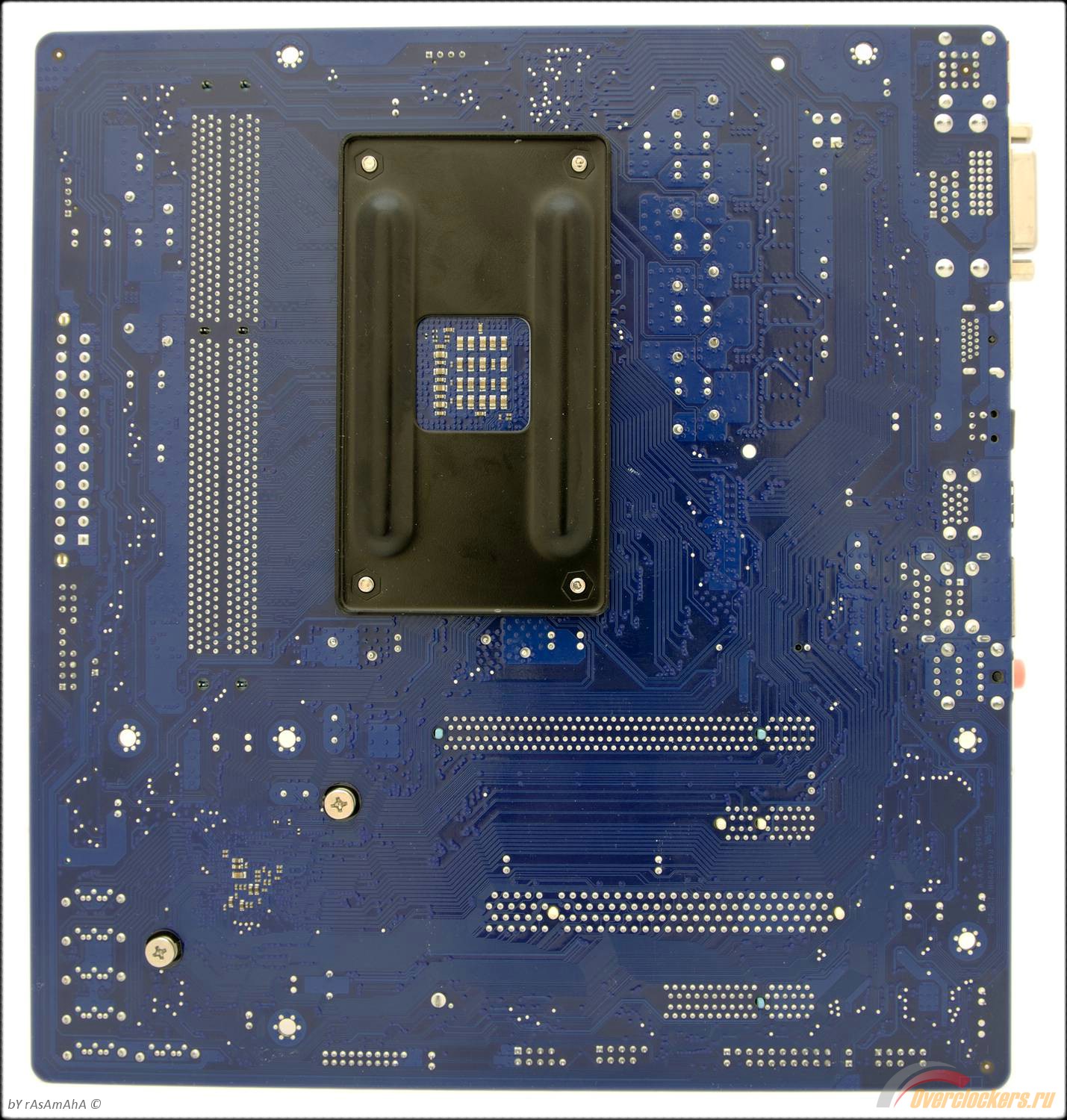

В системе питания установлены полевые транзисторы с пониженным сопротивлением канала и твердотельные конденсаторы. Ими оснащены фазы питания процессора и северного моста, в остальных местах разработчики обошлись без них. Итого насчитывается пять фаз для процессора и NB. Ещё одна фаза – GPU, находится под разъёмом FM1. ШИМ-контроллер Intersil – ISL6324A. На этой плате он работает по формуле 4+1.

Ниже по левой стороне идут: переключатель PCI-E линий для видеопортов, гигабитный сетевой адаптер Realtek 8111E, звуковой кодек Realtek ALC889. С правой стороны снизу вверх расположены: FCH (проще говоря, южный мост), пара микросхем с образами BIOS и тактовый генератор частоты.

Площадь FCH А75 (Fusion Communication Hub) совсем маленькая, производится он по нормам 65 нм техпроцесса, тепловыделение не превышает 7.8 Вт.

Система охлаждения

FCH охлаждается аккуратным радиатором, не мешающим установке карт расширения. Вся область VRM питания процессора обходится без радиатора. Теоретически, выделяемое тепло должно распределяться по печатной плате, именно для этого в текстолит «внедрено» два слоя меди.

Технические характеристики

Возможности BIOS

Классический старый добрый дизайн AWARD, простой текстовый редактор и то сложнее. Никаких вам 3D видов, курсора мышки и прочего - только клавиатура и быстрые реакции на ввод данных. Возможно, части современных пользователей, уже привыкших к новомодным интерфейсам, такой подход не понравится. Но энтузиасты, скорее всего, будут только рады увидеть строгий и простой вид интерфейса BIOS.

Стартовая страница распределяет традиционный список пунктов меню. Расширенные настройки Advanced Chipset Features включаются по нажатию комбинации клавиш Alt+F1.

Справа сосредоточены вспомогательные функции: загрузка стандартных или оптимальных настроек, установка паролей различного уровня, сохранение и выход, или просто выход без сохранения внесённых изменений.

Слева важные или, лучше сказать, основные настройки системы. Остановлюсь на самом интересном.

MB Intelligent Tweaker (M.I.T.)

• IGX Configuration – настройка встроенной графики. Здесь можно установить размер выделяемой памяти, тип её расположения. Изменить частоты GPU (для разблокированных процессоров и множителей), настроить аудио. Onboard Dual Link DVI – уникальная технология Gigabyte, позволяющая задавать разрешение на DVI мониторах до 2560х1600.
• CPU Clock Ratio – выбор множителя процессора. Для разблокированных вариантов доступны значения до 47х, заблокированные версии позволяют только уменьшать множитель.
• CPU Host Clock Control – выбор управления частотой: либо автоматически, либо вручную.
• CPU Frequency – установка базовой частоты, от 100 МГц до 500 МГц.
• Dram E.O.C.P. – в современных модулях памяти производители часто записывают разные комбинации (с изменёнными таймингами, напряжениями, частотами), которые сильно отличаются от стандартизированных версий. Поэтому эти настройки помещают в специальные профили, которые включаются в E.O.C.P.
• Set Memory Clock – управление множителями памяти.
• Memory Clock – задаётся множитель памяти: 5.33х, 6.66х, 8.00х, 9.33х. Справа сразу приводится итоговая частота.
• Dram Configuration – объёмный раздел с настройками задержек памяти, как основных, так и второстепенных; мною также было замечено несколько малораспространённых настроек. К счастью, материнская плата неплохо подбирала их самостоятельно, я лишь задавал основные тайминги вручную.
• System Voltage Control – открывает доступ к напряжениям.
• FCH Voltage Control – напряжение, подаваемое на FCH (Fusion Control Hub, по-русски просто «хаб», по-старому - южный мост). Диапазон от нормального значения до +0.3 В, с шагом 0.1 В. Опасные напряжения выделяются красным шрифтом.
• DDR3 Voltage Control - напряжение, подаваемое на модули памяти. Диапазон от 1.025 В до 1.8 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа.
• DDR3 VTT Voltage Control - напряжение, подаваемое на VTT. Диапазон от 0.5 В до 1.175 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа.
• CPU VDDP Voltage Control - напряжение, подаваемое на VDDP процессора. Диапазон от 0.9 В до 1.475 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа. Судя по замерам напряжения, эта настройка распространяется на vGPU.
• CPU NB Vid Control - напряжение, подаваемое на NB процессора (если по старинке, то на северный мост, встроенный в ЦП). Диапазон от -0.6 В до +0.3 В, с шагом 0.025 В.
• CPU Voltage Control - напряжение, подаваемое на процессор. Диапазон от -0.6 В до +0.6 В, с шагом 0.025 В. Текущее напряжение показывается под данным пунктом меню.

Standart CMOS Features

Содержит ряд обыденных настроек: время и дату, список определённых приводов и накопителей, объём установленной памяти.

Advanced BIOS Features

Первый пункт повторяет настройки из MB Intelligent Tweaker (M.I.T.) - IGX Configuration. А дальше по списку идут энергосберегающие алгоритмы AMD: AMD C6 Support, Virtualization (виртуализация), AMD K8 C&Q, C-state. Обычно, если не заниматься разгоном, то лучше их оставлять рабочими. Так можно снизить уровень потребления электричества в простое и при частичных нагрузках.

Редкая функция Away Mode, характерная для Windows XP Media Center Edition, ранее мне почти не встречалась. Не из-за того ли, что данная операционная система редко используется в век повсеместной распространённости Windows 7?

Нельзя не отметить пункт с задержкой опроса жёстких дисков. Очень правильно поступили разработчики, что не ликвидировали эту настройку. Иначе у вас не будет ни единого шанса посмотреть основные характеристики системы при загрузке.

В Integrated Peripherals появилась возможность задавать разный тип работы встроенного контроллера жёстких дисков. Первые четыре порта могут работать как в RAID режиме, так и в ACHI или IDE. А с пятым и шестым портами предоставляется выбор: IDE или такой же режим, как и у остальных.

PC Health Status

Даёт краткую информацию о состоянии системы. Краткую, поскольку в настройках напряжений вам можно выбирать напряжение для нескольких ключевых устройств, но в статусе их не видно. Мало настроек и у регулировки. Зато системная плата поддерживает настройку вентиляторов PWM и дискретным напряжением, иными словами, можно управлять как четырехконтактными вентиляторами, так и трехконтактными, что сейчас уже редкость. А расширенные настройки задаются в программе EasyTune6.

Выявленные особенности

Порядок и комбинации видеовыходов приведены в таблице.

Так, для поддержки высокого разрешения 2650х1600 придётся ограничиться одним DVI-D. Остальные видеовыходы будут недоступны, а активировать данный режим необходимо в BIOS.

Программное обеспечение

Gigabyte AutoGreen

Программа по содействию сбережения электричества в действии. Работает очень просто, хотя для этого понадобится BT приёмник и телефон. Естественно, что за столь малую цену платы, BT в комплект не входит.

В главном меню нужно выбрать тип отключения системы - Standby/Suspend или временно вообще ничего не делать. Дальше в разделе «Конфигурация» определить телефон, по которому будет срабатывать функция. Теперь при отходе от компьютера на расстояние более чем 10 метров, будет активироваться Autogreen. Логично, что возвращаясь обратно, компьютер включается или пробуждается после нажатия кнопки включения.

Gigabyte TouchBIOS

TouchBIOS - собственная разработка Gigabyte, хотя сейчас оболочкой в операционной системе, управляющей настройками BIOS, оснащена едва ли не каждая вторая плата. Равно как и у других производителей, TouchBIOS не лишён явных недостатков. Так, основному окну нельзя задать собственный размер. Фактический вид в программе сильно отличается от того, что вы видите в BIOS, что создаёт ряд неудобств. К примеру, сложно визуально осознавать и искать необходимые пункты.

Есть пара вопросов и к интерфейсу программы - почему в операционной системе, где «Х» закрывает окно, в TouchBIOS она расположена между вспомогательных кнопок снизу? Нет в листе языков и русской версии. В принципе, утилита работает, позволяет менять и применять настройки, а мелкие недоработки рано или поздно ликвидируют.

Gigabyte EasyTune6

Программа настройки компонентов компьютера в операционной системе. Содержит достаточный перечень инструментов, позволяющих разгонять процессор, его графическую часть, память и прочее.

В нескольких закладках расположены все возможности программы. Первая показывает информацию, касающуюся системы в целом. Весь процесс разгона происходит в Tuner меню, где задается максимальная частота процессора в quick boost режиме (на выбор несколько заранее определённых уровней), либо выбираются следующие уровни: easy (изменения распространяются на частоту шины) и advanced (к частоте добавляется управление частотой памяти и шиной PCI-E). В закладке Voltage можно поиграть напряжением vCPU и только. Остальные настройки - установка частоты графического части процессора и управление одним вентилятором расположены в последующих закладках.

В целом утилита проста для пользователя, но хотелось бы большего. С другой стороны, не стоит забывать о стоимости материнской платы, и соответствия «цена/возможности». При эксплуатации выявился ряд забавных моментов. Изменяя частоту шины, процессора или любую другую величину вы, несомненно, столкнётесь с проблемой точной настройки. Как выбрать частоту, скажем 141 МГц, если ползунок управляется только перемещением мышки?

Мне подобное не удалось, ни с первой попытки, ни со второй. Ага, есть же кнопки «влево» и «вправо», которые работоспособны только на вид. На самом деле, они служат для украшения. На видеоролике выше хорошо заметно, с чем придётся столкнуться пользователям. И лично мне непонятно, почему бы тогда не разблокировать ячейки со значениями, чтобы в них вбивать нужные числа?

Gigabyte @BIOS

Лёгкий путь обновления BIOS спрятан в программе @BIOS. Она автоматически связывается с сервером и скачивает актуальную прошивку (beta версии не поддерживаются). В этом вы можете убедиться сами, посмотрев видеоматериал.

Несколько слов об обновлении. Запустив его, я долго не мог сообразить, почему скорость скачивания столь низка. Пришлось даже проверить возможности своего провайдера. По тесту получается до 20 Мбит/с, но утилита как будто совсем не использует интернет-канал. Проще самостоятельно скачать новую версию с сайта Gigabyte.

Тестовый стенд

• Процессор: AMD A8-3870K, FM1 3000 МГц;
• Оперативная память: 8 Гбайт 1600 МГц (2 х 4) 9-9-9-28 1Т;
• Видеокарта: интегрированная в процессор AMD HD 6550;
• Накопители: SSD Crucial M4 128 Гбайт + Seagate 320 Гбайт;
• Блок питания: Tagan TG1100-U95, 1100 Вт;
• Система охлаждение: СВО;
• Операционная система: Microsoft Windows 7 x64 Sp1.

Перечень используемых измерительно-контрольных приборов и инструментов

• Тарификатор электроэнергии: E305EMG;
• Цифровой термометр: Fluke 54II.

Инструментарий и методика тестирования

Для корректного замера температуры использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°С +/-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Температуры в графиках указаны не процессора, а самого горячего радиатора системы охлаждения (или места в преобразователе питания), как показывает практика, область PWM остаётся холоднее южного или северного моста. В любом случае, стандартное напряжение процессоров отличается в рамках одной партии, а в тестах материнских плат важнее знать запас прочности её системы охлаждения без принудительного обдува воздухом.

Уровень потребления электричества (Вт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребления системы в целом, выставлены по умолчанию.

Максимальная нагрузка создавалась программой LinX x64, которая задействует практически всю память, а в дополнение стартовал всеми любимый Prime95 x64 в режиме Small FFTs. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с термодатчиков, установленных непосредственно в основании радиаторов.

• Нагрузка на GPU создаётся программой tessmark.
• Нагрузка на CPU создаётся программой LinX x64 и Prime95 x64.
• Нагрузка на GPU+CPU создаётся программой tessmark + LinX x64 и Prime95 x64.

Проверка USB и SATA. Программа HD Tune 5.00Pro (средняя скорость линейного чтения, блоки по умолчанию 64 Кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 Гбайт SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).

Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP шириной в 1 поток и 10 потоков. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608 (datasheet), во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES).

Таким образом, оценивается связка Lan-порт сервера (Intel 82772) -Netgear GS608 – Lan-порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan-порт сервера (Intel 82772) - Netgear GS608-ASUS N16 – Lan-порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.

Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:

• Cinebench 10;
• Cinebench 11.5;
• TrueCrypt Serpent-Twofish-AES;
• wPrime 2.00;
• x264 v3 (устаревшая версия, без агрессивных оптимизаций под многопоточность);
• x264 v4 (новая версия, хорошо оптимизирована под многопоточность с новыми кодеками);
• WinRAR;
• Photoshop CS5 x64 (применение последовательности из нескольких десятков фильтров);
• Autodesk Revit Architecture 2012 (визуализация 3D-чертежа дома).

Проверка разгона

AMD APU A8-3870K - процессор уникальный. Это максимально производительная модель для разъёма FM1. В нём обе части процессора разблокированы, речь идёт о GPU и непосредственно вычислительной части. Естественно, их связывает логика, разделяемый кэш и прочее. Поэтому при разгоне лучше одновременно увеличивать частоты обоих блоков. В случае разгона процессорной части вы наращиваете скорость в 2D приложениях, а повышение частоты встроенного видеоядра приводит к улучшению 3D производительности.

Логично будет задать вопрос - как чувствуют себя GPU и CPU, работая в одной упряжке, да ещё и в нештатном режиме? Существует понятие баланса, при котором нельзя поднять частоту одной половинки процессора и одновременно максимально разогнать вторую. Придётся искать компромисс между частотой CPU, GPU и, внимание (!), частотой памяти. Да, одновременный разгон трех значимых частей компьютера – невозможен. Где в таком случае лучше всего искать дополнительную производительность? Естественно там, где её мало, а у APU AMD слабым звеном является процессорная часть. Поэтому в первую очередь разгоняем CPU, потом подбираем оптимальные частоты памяти и GPU.

Ранее опробованные модели Llano откровенно меня порадовали. Пусть множитель у них фиксированный, а частота шины синхронизирована с частотой PCI-E на 100 МГц и 133 МГц, но все это не мешало им разгоняться до более чем 4 ГГц. Но надежда на предоставленный экземпляр А8-3870К растаяла буквально после первого запуска системы.

Номинальное напряжение, заданное производителем, составило 1.4 В, что достаточно много для APU. Предыдущие модели обходились диапазоном от 1.2 В до 1.3 В. У меня сложилось впечатление, что микросхемы для разблокированного APU выбираются не с учётом наименьшего стартового напряжения, а просто путём увеличения до предельного значения, коим и является 1.4 В. В итоге после нескольких часов я вышел на 3700 МГц при 1.61 В!!!

Стоит отметить, что настройки в BIOS совсем не способствовали тонкой подстройке значений. Минимальный шаг изменения напряжения составлял аж 0.025 В. В моем случае 1.585 В процессору оказалось мало, а 1.625 В стало уже много =). Нет, он не сгорел, но хорошей системе водяного охлаждения не удалось обуздать жаркий пыл стендового Llano. Температура быстро подкатывала к 65 градусам по Цельсию, после чего система выпадала в синий экран.

Приведу настройки системы в BIOS.

• CPU Clock Ratio – х37;
• CPU Host Clock Control – Manual;
• CPU Frequency – 100;
• Dram E.O.C.P. – Disabled;
• Set Memory Clock – Manual;
• Memory Clock – x8.00;
• System Voltage Control – Manual;
• FCH Voltage Control – +0.1V;
• DDR3 Voltage Control – 1.65V;
• DDR3 VTT Voltage Control – Normal;
• CPU VDDP Voltage Control – Normal;
• CPU NB Vid Control – +0.225V;
• CPU Voltage Control – +0.100V (относительно автоматически установленного 1.4 В).

Был вариант попробовать разогнать процессор шиной, но ввиду его низкого потенциала, я посчитал эту затею бессмысленной. Тем более что обычно все APU AMD спокойно переносят повышение до 133-145 МГц. Но для А8-3870К по большому счёту нет смысла тратить силы на подбор частоты шины, множитель-то у него разблокированный, а ранее проведенные тесты доказывают, что от неё (частоты шины) мало что зависит. И сейчас я готов признать, что все же разброс уровня разгона APU AMD колоссальный, от 3600 МГц до 4500 МГц. Будете ли вы счастливчиком, зависит от удачи.

Для определения настоящего напряжения, подаваемого на процессор, я прибегнул к простому методу. На материнскую плату впаиваются два контакта: на землю 4Pin, и к одному из дросселей (+ контакт) в цепь питания. Далее просто измеряем мультиметром значения в простое и под нагрузкой. Полученные результаты приведены в таблице.

Частота процессора 3000 МГц, остальные напряжения, касающиеся APU (FCH Voltage Control, CPU VDDP Voltage Control, CPU NB Vid Control) оставлены в значении Normal. Изменению подвергается только CPU Voltage Control.

На обед я приготовил второй APU с аналогичной маркировкой. Посмотрим, может быть, он оправдает свободный множитель и принадлежность к К-серии. VID процессора стал равен 1.375 В, вместо 1.4 В на предыдущем, что вселяло надежду на разгон получше, чем с первым APU. Аналогичные настройки в BIOS не дали никаких положительных результатов. С 1.612 В процессор жестко упирался в стену на частоте 3700 МГц, а операционная система грузилась и на 3800 МГц, но стабильности добиться не удалось.

Увеличение напряжения до 1.625 В ситуацию не улучшило и тесты пришлось прекратить. Можно добавить, что второй APU под нагрузкой грелся на ~5 градусов меньше, но это никак не повлияло на разгонный потенциал.

Температурный режим и уровень потребляемого электричества

Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память, СВО, без дискретной видеокарты (по возможности, в ином случае указана модель ускорителя).

При замерах температур и уровня потребляемого электричества использовалась следующая конфигурация:

• Процессор: AMD A8-3870K, FM1, 3000 МГц;
• Оперативная память: 8 Гбайт 1600 МГц (2 х 4) 9-9-9-28 1Т;
• Видеокарта: интегрированная в процессор AMD HD 6550;
• Накопители: SSD Crucial M4 128 Гбайт + Seagate 320 Гбайт;
• Блок питания: Tagan TG1100-U95, 1100 Вт;
• Система охлаждение: СВО;
• Операционная система: Microsoft Windows 7 x64 Sp1.

Рабочие температуры

Пояснения:

• GA-A75M-D2H FW – на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, работающего на расстоянии 10 см.

Пояснения:

• GA-A75M-D2H FW – на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, работающего на расстоянии 10 см.

Как вы понимаете, эксплуатировать материнскую плату, да ещё и с разогнанным процессором просто небезопасно. А значит, вам следует ответственно подойти к вопросу охлаждения мосфетов. Без активного охлаждения жизненный цикл платы будет стремиться к нулевой константе.

Я лично не рискнул проводить тест без вентилятора, а его обороты пришлось увеличить до 1200. Логично считать, что такой подход выходит за принятые мной стандарты тестирования, поэтому вы не увидите температурных показателей.

Условия: без дискретной видеокарты (по возможности, в ином случае указана ее модель), только материнская плата, процессор, память, жёсткий диск, СВО. Настройки в BIOS по умолчанию.

Потребление электричества

Пояснения:

• Gigabyte GA-A75M-D2H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 1Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
• Неуказанные напряжения задаются в BIOS в автоматическом режиме.

Потребление электричества

Пояснения:

• Gigabyte GA-A75M-D2H ОС - процессор AMD A8-3870K 3700 МГц. vCPU BIOS – 1.525. vCPU реальное – 1.600 В. Частота шины и множитель - 100 МГц x 37. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 1Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.

• Неуказанные напряжения задаются в BIOS в автоматическом режиме.

Результаты тестов

По самим APU написано достаточно материала, любознательным рекомендую ознакомиться с обзором «Новые APU. Cравнительное тестирование процессоров AMD Llano в 2D и 3D». Объективно, AMD A8-3870K не является чем-то новым, просто компания решила немного увеличить частоту до 3 ГГц и разблокировать множитель CPU и GPU частей.

Cinebench 10

Настройки:

• Монопоток и многопоточный тест.
• Профиль CPU.

Баллы

Cinebench 11.5

Настройки:

• Профиль CPU.

Баллы PPS

TrueCrypt

Настройки:

• 1024 Мбайт.
• Профиль – встроенный тест скорости шифрования.

Мбайт/сек

wPrime

Версия: 2.00.
Настройки:

• Профиль – 1024М.

Секунды

x264

Версия: v3.19.
Настройки:

• Профиль – кодирование файла в два этапа.

Кадров в секунду

x264

Версия: v4.хх.
Настройки:

• Профиль – кодирование файла в два этапа.

Кадров в секунду

WinRAR

Версия: 4.0.
Настройки:

• Профиль – встроенный тест скорости архивирования.

Кбайт/сек

Revit Architecture 2012 (визуализация)

Настройки:

• По умолчанию.
• Наилучшее качество.

Секунды

Adobe Photoshop CS 5.0 x64

Настройки:

• Применение последовательности фильтров на эталонное изображение.

Секунды

Скорость SATA III встроенного контроллера

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость линейного чтения Intel X25-E / Crucial M4

Скорость USB 2.0

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость линейного чтения

Скорость USB 3.0

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость линейного чтения

Скорость сети Lan-Lan

Iperf 2.0.5.
Настройки:

• TCP Windows size – стандартное.
• Строка инициализации клиента – iperf.exe -c ххх.ххх.ххх.ххх -P 1 -i 1 -p 5001 -f m -t 300.
• Строка инициализации сервера – –. iperf.exe -s -P 0 -i 1 -p 5001 -f m
• Длительность измерения – 300 с.
• Количество потоков 1 и 10.
• Физический тип подключения – 1 Гбит.

Пропускная способность 1 поток / 10 потоков

Заключение

В целом, мое исследование не показало наличие критических недостатков или глобальных проблем у Gigabyte GA-A75M-D2H. Свою стоимость продукт оправдывает в полной мере. Осталось лишь в краткой форме привести плюсы и минусы протестированной материнской платы.

По комплектации

Недочёты:

• Отсутствует русскоязычная документация на сайте.
• Внутренний порт USB 3.0 подключать не к чему.

Приятные мелочи:

• Описание пошаговой установки на русском языке.

По дизайну печатной платы

Недочёты:

• Отсутствие кнопок включения/перезагрузки/сброса BIOS.
• Нет никакой диагностики, даже простейшей на уровне светодиодов.
• Два слота памяти (для некоторых пользователей будет критично).

Приятные мелочи:

• Управлению поддается любой тип вентиляторов, с четырьмя или тремя контактами.
• Маркированные цветом диагностические разъёмы.
• Двойной BIOS.
• Реализованы все порты USB 3.0.
• Сохранен слот PCI.
• Разъёмы включения, перезагрузки, индикации обрамлены по периметру.
• Полноценный второй слот PCI-E 4x.

По системе охлаждения

Недочёты:

• Нет.

Приятные мелочи:

• Нет.

По BIOS

Недочёты:

• Устаревший дизайн BIOS (для меня это неоспоримый плюс).
• Режим работы портов SATA по умолчанию выставлен в IDE, что на сегодняшний день неактуально.
• Мониторинг напряжений напротив настроек присутствует не везде.
• Не настраиваемый алгоритм управления вентиляторов.
• Нет возможности сохранять и восстанавливать настройки из профилей.
• Нажатие на клавишу «-» приводит к увеличению напряжения, а не к уменьшению, как то следует по логике.
• При загрузке не показывается частота процессора.
• Затяжное состояние BIOS в статусе beta, с конца 2011 года.

Приятные мелочи:

• Большинство значений задаётся «+»/«-» или с цифровой клавиатуры.
• Поддержка как трехконтактных, так и четырехконтактных вентиляторов.
• На экране загрузки отображается эффективная частота памяти.

По разгону

Недочёты:

• Сильное несоответствие между напряжением, заданным в BIOS, и реальным.
• При загрузке не отображается частота процессора.
• Большой шаг установки напряжений.

Приятные мелочи:

• Для платы стоимостью ~2000 рублей возможности разгона находятся на должном уровне.

По выявленным особенностям

Недочёты

• Нет.

Приятные мелочи:

• Поддержка разрешения 2560х1600.

По программному обеспечению

Недочёты

• Не предлагаются для скачивания beta версии BIOS.
• Не меняется размер основного окна в Gigabyte TouchBIOS.
• Неудобно пользоваться мышкой для выбора частот в Gigabyte EasyTune6.
• Нелогичный и непривычный интерфейс Gigabyte TouchBIOS.

Приятные мелочи:

• Возможность вносить настройки в BIOS без входа в него.
• Лёгкий способ разгона системы с выбором предустановленных настроек в Gigabyte EasyTune6.

По температурам

Недочёты

• Безрадиаторная система охлаждения требовательна к внешним факторам. В номинальном режиме температуры платы укладываются в допустимые рамки, но для разгона требуется активное охлаждение.

Приятные мелочи:

• Нет.

По результатам тестов

Недочёты

• Нет.

Приятные мелочи:

• Открывая цикл обзоров, судить о производительности без прямого сравнивания пока рано. Стоит дождаться результатов других материнских плат.

Субъективно Gigabyte реализовала в материнской плате все возможности платформы FM1. Для пользователей предусмотрено шесть портов SATA 6 Гбит/с и два USB 3.0, к этому можно добавить еще пару USB 3.0 через переходник или кабель (для внутреннего USB 3.0 в корпусе). От форс-мажорных случаев плата хорошо защищена двойным BIOS. Да и стоимость Gigabyte GA-A75M-D2H по сравнению с конкурентами не кусается. Полностью сохранена совместимость со старыми мониторами, присутствует D-Sub, а для современных дисплеев выведен HDMI. Обладателям больших мониторов понравится поддержка высоких разрешений, вплоть до 2560х1600.

Единственный настораживающий момент - нагрев. Мосфеты совсем ничем не охлаждаются, и при работе на нештатных частотах им свойственно перегреваться. Но, с другой стороны, такие материнские платы берутся не для разгона.

В итоге перед пользователями предстает взвешенное решение. И пусть без модификаций оно не подходит для разгона, можно отметить, что компания Gigabyte предлагает пользователям адекватные возможности по приемлемой цене.

Выражаем благодарность:

• Компании Gigabyte за предоставленную на тест материнскую плату Gigabyte GA-A75M-D2H.
• Компании AMD за предоставленные процессор AMD A8-3870K и комплект памяти.

За кадром
