Материнских плат для платформы LGA 2011 выпущено уже много, а вот ее популярность среди конечного потребителя все не растет. Производители сбиваются с ног, не зная, как угодить покупателю, хотя ответ прост. Все дело в том, что самый доступный процессор для LGA 2011 стоит около 9 000 рублей, а недорогая системная плата на её основе обойдётся дополнительно еще в ~7000 рублей. Поэтому многие не торопятся обзаводиться сорока линиями PCI-e третьего поколения и прочими фишками новой платформы. Покупатели затаились и ждут выхода новых процессоров Ivy Bridge в исполнении LGA 1155. Одной из причин подобного поведения стал ранний старт продаж системных плат на новом чипсете Intel Z77, поступивших в магазины задолго до официального анонса.
Сколько не тестирую платы, а всё больше убеждаюсь в том, что процессоры линейки LGA 2011 предназначены больше для серверов и рабочих станций. Судите сами, зачем нужны эти четыре канала памяти или большое количество ядер/потоков? Даже те пресловутые сорок линий PCI-e Gen3 не дают того прироста быстродействия в игровых приложениях, которого от них ждут. Для серверов использовать настольные компоненты несолидно, для них, как правило, покупаются готовые решения, которые находятся на специальном контрактном обслуживании. Поэтому выходит, что удел этой платформы лишь узкая ниша энтузиастов или любителей увеличить своё эго.
Конечно, есть какой-то процент потребителей, которые, приходя в магазин, просто покупают самое дорогое, не разбираясь в деталях. Но этот процент незначителен, и можно не брать его в расчет. Посмотрим же, как производители плат привлекают внимание к своей продукции. Тяжелее всего себя чувствуют малораскрученные бренды или не самые крупные игроки рынка: мало того, что им приходится конкурировать с гигантами, так еще и потребителю необходимо предложить что-то особенное. К примеру, в арсенале компании ASRock находятся расширенный комплект поставки, эксклюзивные функциональные возможности программного обеспечения, самые современные интерфейсы. И все это богатство ещё и предлагается по привлекательной цене. Как тут не соблазниться?
Но участницу данного тестирования – материнскую плату ASRock X79 Extreme6/GB нельзя причислить к доступным продуктам, скорее, по своей стоимости она может конкурировать с топовыми моделями производителей первого эшелона. Осталось самое простое - выяснить, обходит ли она их по функциональным возможностям.
Дизайн коробки традиционен для всех плат серии Extreme.
Габариты средние, с торца можно увидеть ручку для транспортировки. Фон стилизован под фрезерованный металл, на нем по центру приведена модель платы, для привычных значков и логотипов нашлось место внизу. Перевернем коробку.
Сверху справа есть фотография платы. От её компонентов влево расходятся линии с подписями на конце, образующие спецификацию продукта. Ниже идёт вставка с описанием устройства Game Blaster, которое поставляется в комплекте и представляет собой тандем звуковой карты и сетевого адаптера. Под ней находятся ещё три окошка с информацией о таком же количестве технологий серии XFast. Ещё ниже расположены шесть вставок поменьше, а в самом низу одной строчкой разместились значки наград различных медиаизданий. Осталось лишь упомянуть, что данная плата в этом перечне отсутствует. Настал момент заглянуть внутрь коробки.
Сверху находятся инструкции и аксессуары. Под ними белый картонный лоток-разделитель, под которым расположилась сама плата в антистатическом пакете.
Она лежит на тёмно-сером каркасе из вспененного полиэтилена, который защищает её от механических воздействий по периметру.
Среди информационных носителей можно обнаружить следующее:
Самый стандартный набор. Его можно найти как в плате за 1500 рублей, так и здесь. На мой взгляд, производителю нужно пересмотреть свою позицию относительно информационного сопровождения. Оно должно быть легкодоступным и простым для восприятия, а вовсе не стандартными буклетами. К тому же свою плату можно было бы снабдить фирменной символикой для продвижения бренда на рынке.
Надеюсь, хоть аксессуаров будет в достатке.
Комплект в целом хороший, отдельное внимание вызывает карта Game Blaster. Именно ей материнская плата ASRock X79 Extreme6/GB обязана аббревиатурой из двух букв в конце. Это не просто дискретная звуковая карта (в основу которой положена микросхема Creative) с интерфейсом PCI-e x1, но и ещё гигабитный сетевой адаптер.
Плата выглядит мрачновато. Возможно, кому-то это придётся по вкусу, но из-за такой однотонности страдает информативность.
Текстолит тёмно-коричневого цвета, а остальные разъёмы, за исключением парочки SATA, чёрные. Габариты ASRock X79 Extreme6/GB стандартны для ATX формата и составляют 305 х 244 мм. Плотность элементов очень высока, поэтому часть элементов находится с обратной стороны. Текстолит несколько тоньше, чем на ASRock Fatal1ty X79 Professional, но не столь сильно прогибается, как на платах, основанных на чипсетах «шестой» серии. Качество изготовления высокое, о чём свидетельствует ровное расположение элементов, аккуратная пайка и отсутствие излишков флюса.
Компонентная база вызывает только восхищение. Она представлена твердотельными конденсаторами (а в силовой обвязке процессора и вовсе танталовыми), катушками индуктивности в ферритовых корпусах и мосфетами типа Low Rds(on). Всё это свидетельствует о высоком уровне устройства.
Питание на плату подаётся через основной 24-х и дополнительный 8-ми контактный разъёмы ATX. Инструкция на ломаном русском пытается нам объяснить, что можно использовать блок питания с формулой подключения 20+4, но лично я бы не стал рисковать и использовать блок питания старого типа с любой платой на чипсете X79, а особенно в разгоне.
Для памяти типа DDR3 предусмотрено восемь слотов, все они чёрного цвета. Это несколько усложняет поиск тех, в которые необходимо устанавливать модули в первую очередь.
Для этого нужно искать подписи на плате, в противном случае приходится прибегать к помощи инструкции. Если установить модули не в той последовательности, то плата не загружается. Вот для этого производители и делают разноцветные слоты. Здесь, например, можно было скомбинировать чёрный с серым, и внешний вид не пострадал бы.
Производителем заявлена поддержка четырёхканального режима работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Для облегчения монтажа защёлки расположены только с одной стороны, с другой находятся фиксаторы. Слоты памяти расположены по четыре штуки с каждой стороны процессорного разъема.
По словам производителя, питание процессора осуществляется по схеме 12+2 фазы.
В качестве основного ШИМ-контроллера используется микросхема CHiL 8328, которая обеспечивает восемь двойных фаз.
С обратной стороны можно обнаружить восемь драйверов фирмы STMicroelectronics L6743.
Мосфетные сборки представлены микросхемами типа Low Rds(on) 4935N и 4927N.
Все конденсаторы на плате твердотельные, в силовой схеме процессора применены танталовые. Катушки индуктивности закрыты в ферритовых корпусах.
Силовые элементы с лицевой стороны платы накрыты чёрным алюминиевым радиатором.
На нем сверху есть декоративная крышка с золотой надписью X79. В качестве термоинтерфейса используется серая терморезинка. Крепится радиатор при помощи двух подпружиненных винтов с обратной стороны.

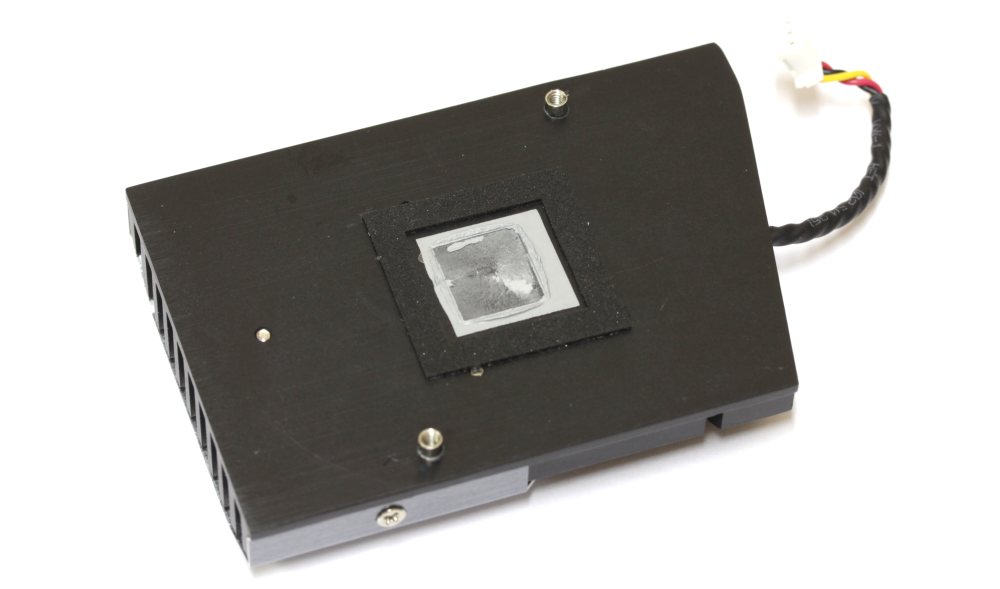

Ещё один радиатор, оборудованный небольшим вентилятором, охлаждает набор логики.
Не совсем понятно, почему производитель выбрал активную систему охлаждения. Чипсеты этой серии не выделяют большого количества тепла, поэтому на рынке много моделей с пассивным радиатором. Скорее всего, подобное решение окажется шумным и неэффективным, но это выяснится лишь по окончании тестирования. Сверху радиатор накрыт декоративным кожухом, в котором проделано отверстие для вентилятора. С обратной стороны видна ограничительная рамка из мягкого материала и стальные шпильки, за которые осуществляется крепление подпружиненными винтами. В качестве термоинтерфейса используется твёрдое серое вещество.
Под радиатором находится набор логики Intel X79, который встречается мне уже не в первый раз.

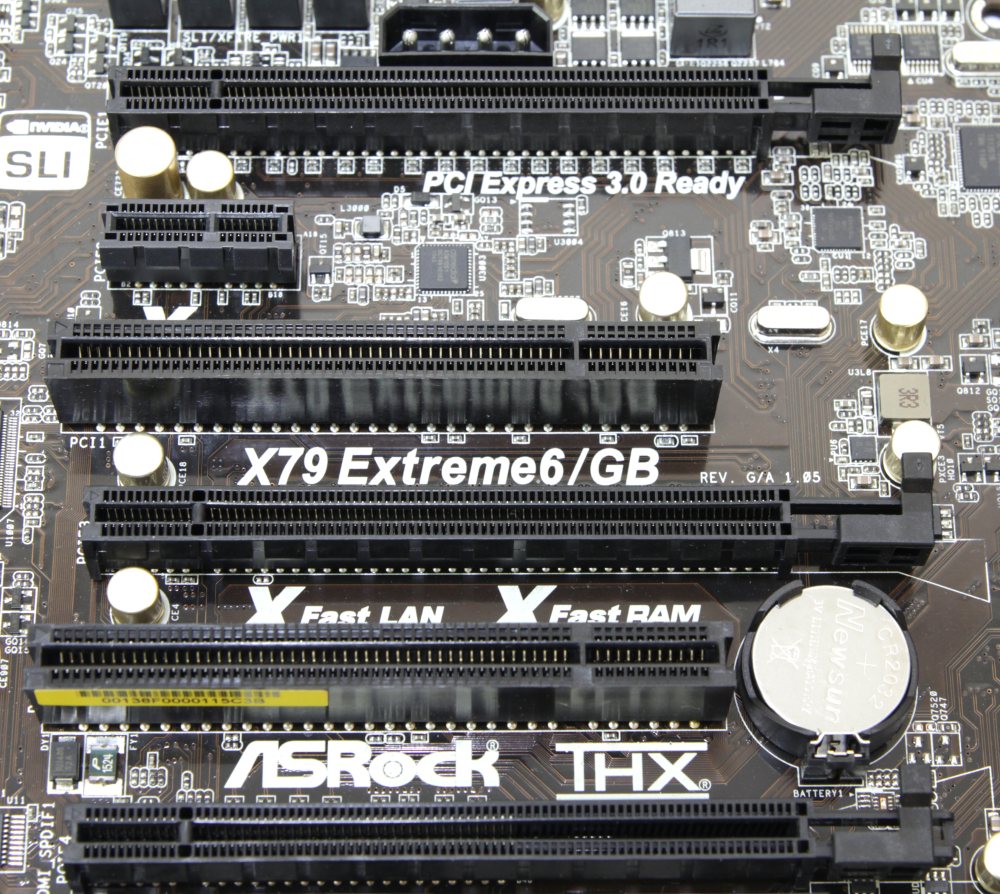

На плате смонтировано три слота PCI-e x16.
Верхний и средний расположены через два разъёма, а средний и нижний через один. Таким образом, для создания конфигурации 3-WAY SLI необходим специальный мостик, который поставляется в комплекте. При этом адаптеры будут работать по формуле x16+x16+x8. Также поддерживаются такие мультиграфические режимы как SLI, CrossFireX, Quad SLI и Quad CrossFireX. Помимо трёх слотов PCI-e x16 есть ещё один PCI-e x1 и пара простых PCI.
Для поддержки приводов и накопителей на плате предусмотрено восемь портов SATA.
Четыре из них чёрного цвета, они ограничены стандартом SATA II; остальные более современные и соответствуют спецификации SATA 6 Гбит/с. Однако сам чипсет Intel X79 поддерживает только два порта данного типа, поэтому без дополнительного контроллера не обошлось. В его роли выступила микросхема Asmedia ASM1061, которая расположена неподалёку.
Ещё один порт SATA 3 находится недалеко от основного разъёма питания ATX.
Он вместе с разъёмом eSATA на задней панели обеспечивается ещё одним контроллером Asmedia ASM1061, который находится под верхним слотом PCI-e x16.

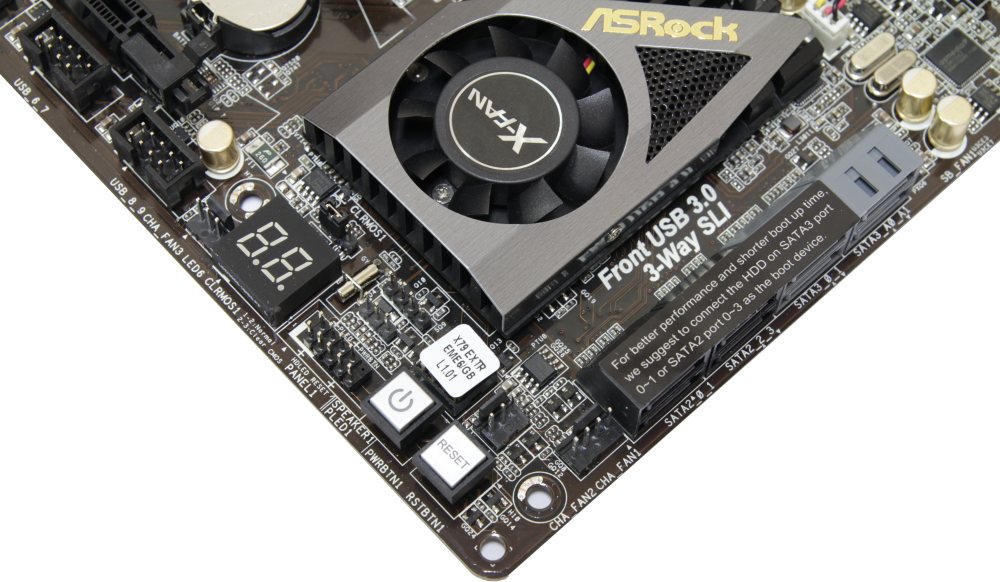

В правом нижнем углу находятся кнопки Power и Reset.
Недалеко от них можно обнаружить разъём для подключения кнопок и индикаторов корпуса, а также индикатор инициализации POST-кодов.
Левее идут три колодки USB 2.0 для подключения шести устройств и разъём CIR. Ещё четыре порта этого стандарта находятся на задней панели.
Все они реализованы средствами интегрированного в чипсет контроллера. Никуда не делась и поддержка более современного интерфейса USB 3.0, наличие которого уже является обязательным требованием для новых материнских плат. Одна колодка находится по правой стороне чуть выше портов SATA. Неподалёку от него находится сам контроллер Asmedia ASM1042.
Ещё четыре порта расположены на задней панели. Их обеспечивает четырёхканальный контроллер Texas Instrument TUSB7340, распаянный поблизости.
Слева по нижнему краю находятся разъёмы передней аудиопанели, IR и COM порта, а также IEEE1394.

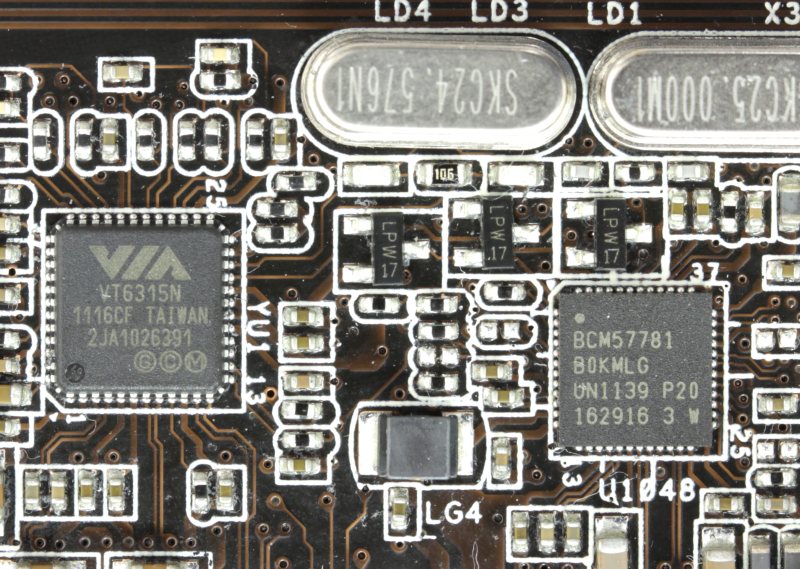

Последний представлен контроллером VIA VT6315N, который поддерживает два порта этого стандарта.
Рядом с этой микросхемой находится гигабитный сетевой контроллер Broadcom BCM57781.

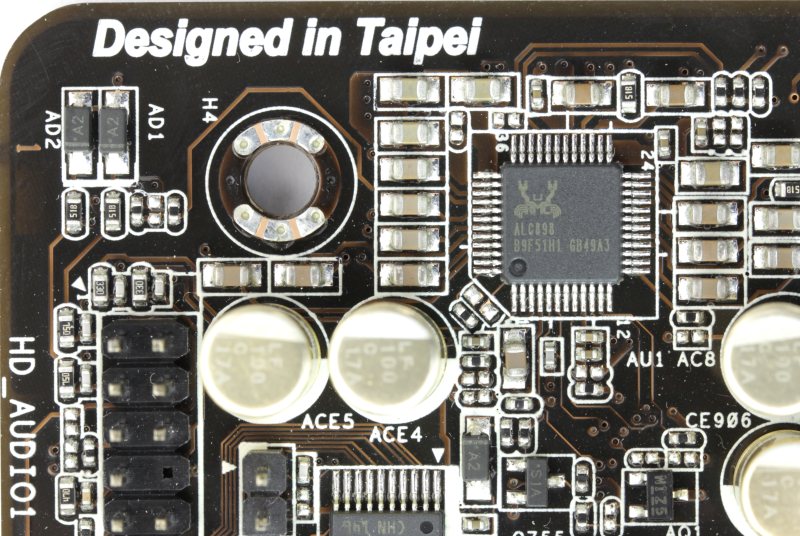

Слева в углу - микросхема восьмиканального звукового кодека Realtek ALC898.
Чуть выше её распаян контроллер ввода/вывода Nuvoton NCT6776D.
Посмотрим теперь на интерфейсы, которые находятся на задней панели.
| Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel X79 Express |
| Оперативная память | 8 x 240-pin DDR3 DIMM, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон), |
| Слоты расширения | 3 - PCIe 3.0 x16 (нижний в режиме x8) 1 - PCIe 3.0 x1 2 - PCI 2.2 |
| Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI, 3-WAY SLI (x16+x16+x8). |
| Поддержка SATA/RAID | 2+1x SATA 6.0 Гбит/c порта – 2x Asmedia ASM1061; RAID 0, 1, 5, 0+1, JBOD 2x SATA 6.0 Гбит/c порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD;4x SATA 3.0 Гбит/c порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD; |
| Поддержка IDE и eSATA | нет; 1x eSATA Asmedia ASM1061; |
| Сеть | 1х Broadcom BCM57781; |
| Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+6x USB 2.0 (Intel X79) |
| USB 3.0 | 2x Asmedia ASM1042 4x Texas Instrument TUSB7340 |
| IEEE-1394 | 1+1x VIA VT6315N |
| Системный мониторинг | Nuvoton NCT6776F |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 мышь 1x PS/2 клавиатура 4x USB 2.0/1.1 4х USB 3.0 1x IEEE 1394 1x eSATA 1x RJ45 1x optical S/PDIF Out 1x coaxial S/PDIF Out 6x 3,5 мм Jack 1x кнопка ClrCMOS |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Нет смысла описывать меню настроек, поскольку это уже было сделано в обзоре платы ASRock Fatal1ty X79 Professional. Основное отличие - цветовая палитра, выполненная в синих тонах. В этом легко убедиться, посмотрев видеоролик ниже.
Так что особого смысла расписывать меню настроек нет. Позволю себе лишь кратко сопроводить вас по нему, представляя скриншоты разделов.
Начнём со страницы Main.
На ней также есть ссылка System Browser.
Здесь присутствует изображение платы с разъёмами, при нажатии на которые появляется дополнительная информация.
Дальше идёт вкладка ОС Tweaker.
Речь, конечно же, идёт о разгоне. Здесь также есть ссылка Dram Timing Control.
И Voltage Configuration.
Напряжения регулируются в следующем диапазоне:
Далее следует вкладка Advanced.
Здесь тоже есть девять ссылок.
CPU Configuration.
Northbridge Configuration.
Southbridge Configuration.
Storage Configuration.
Super IO Configuration.
ACPI Configuration.
USB Configuration.
ME Subsystem.
Instant Flash – встроенная программа-прошивальщик.
Дальше идёт значок HW Monitor.
За ним - раздел Boot.
Далее страница Security.
Замыкает меню значок Exit.
Можете убедиться сами, что отличия минимальны, и заключаются они преимущественно в оформлении фона.
Тестирование материнской платы ASRock X79 Extreme6/GB проводилось в составе следующей конфигурации:
После того, как система была собрана полностью, вместо обычных четырёх модулей я решил поставить сразу восемь. Точно в таком же режиме тестировалась ASUS P9X79, поэтому никаких проблем не ожидалось. Память на всех без исключения платах работала на частоте DDR3 2133 с таймингами 10-10-10-27-1T при стандартном напряжении 1.5 В. Тут же меня постигло разочарование. Максимальная частота при установке восьми модулей памяти составила только 1866 МГц с таймингами 9-9-9-24-1T. В итоге для того, чтобы все заработало, как надо, пришлось снять четыре планки. На очереди был процессор.
Здесь обошлось без неприятных сюрпризов, благодаря найденному балансу в нагрузке. При частоте 4700 МГц напряжение составляло 1.37 В. Для этого в BIOS были выставлены следующие настройки:
Load-Line Calibration был выставлен в значение 1, дополнительно зафиксировано + 0.02 В компенсации в нагрузке. Это те же самые установки, что и на ASRock Fatal1ty X79 Professional, но результат на 100 МГц больше.
Чем объяснить? Скорее всего, качество нестабильно, да и разгон практически всегда зависит от конкретного экземпляра. Поэтому разница в 100 МГц вполне допустима. Что касается разгона по шине, то здесь получаются те же 130 МГц.
Больше всего в работе платы раздражает шум вентилятора. В BIOS по умолчанию установлен режим, ограничивающий обороты охладителя набора логики. Разбираясь с регулировкой скорости вращения кулеров, я случайно его отключил и они стали максимальными. Так вот Radeon HD 7970, как и всё остальное, на фоне полученного свиста практически не выделялся. Это чисто серверная фишка создавать иллюзию того, что чем больше шума, тем устройство мощнее. Я думаю, что можно было обойтись пассивным охлаждением, но, видимо, производитель решил иначе. Причём после сознательного отключения вентилятора даже с таким скромным радиатором температура чипсета не поднималась выше 55°C.
Тестирование ASRock X79 Extreme6/GB проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Результаты в разгоне получились одними из лучших, не в последнюю очередь за счет прибавки в 100 МГц. Планка производительности удерживается и в штатном режиме, но здесь я заметил одну хитрость: турборежим постоянно работал на частоте 3800 МГц, практически не выключаясь. Это и послужило секретом успеха. Хотя в профессиональных приложениях показатели материнской платы уже не столь впечатляют.
Посмотрим теперь на температурные показатели радиаторов платы.
Температурные показатели находятся в пределах допустимых значений. В нагрузке мосфетный радиатор хорошо прогревается, что может косвенно свидетельствовать о высоком потреблении процессора даже при напряжении всего 1.37 В.
Восьмиканальный звуковой кодек представлен микросхемой Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Встроенный звук ничем не отличается от большинства подобных решений. Да, звук чистый и ровный, но невыразительный и традиционно с плохим трёхмерным позиционированием.
Гораздо интереснее изучить плату Game Blaster.
Она небольших габаритов и предназначена для установки в слот PCI-e x1. Сверху ее закрывает металлический кожух, который помимо защитных функций может играть роль экрана.
Среди разъёмов можно обнаружить:
В середине есть разделительная пластина, которая делит плату пополам на сетевую и аудио части. Сердцем последней служит микросхема Creative Core 3D или СА0132, накрытая декоративной крышкой, крепящейся с обратной стороны при помощи двух винтов.
Она отличается от X-Fi использованием специальных сигнальных процессоров (DSP) вместо микросхемы CA20K с архитектурой RISC. Фирма Creative заявляет, что новая версия состоит аж из четырёх ядер. На самом деле используются четыре разных DSP. Точно такая же микросхема применена и в продуктах самой Creative серии Sound Blaster Recon3D. По периметру можно заметить восемь светодиодов, которые излучают красный свет.
Как это звучит? В это сложно поверить, но немногим лучше, чем Realtek. Звук стал более сочным, появились басы, а позиционирование в играх стало приемлемым. Иными словами, для игр она подходит. Что касается музыки, то здесь никаких отличий от встроенного звука нет, разве что басы стали ярче. При этом надо понимать, что изначальная кривость драйверов самой Creative, помноженная на реализацию ASRock, в итоге выдает не самый лучший результат. EAX работает, но не везде, местами лучше б он и не работал, наблюдаются периодические щелчки и временами совсем непонятное эхо. Приходится констатировать, что идея сама по себе неплоха, но реализация явно хромает.
Сетевой адаптер представлен микросхемой Broadcom 57781. Точно такая же находится на материнской плате. Соответственно, в нем нет ничего необычного.
Начнём с утилиты XFast LAN. Это не какая-нибудь местная поделка компании, а коммерческий продукт фирмы cFos Software GmbH. Не буду ходить вокруг да около, а сразу перейду к тестированию, причем банальному – www.speedtest.net.
Найдите пять отличий. Я прохладно отношусь к программному обеспечению, которое становится ещё одним звеном в работе канала связи. Просто представьте, что вы вместо софта устанавливаете роутер – аппаратное устройство с программным обеспечением для управления. В лучшем случае скорость просто не изменится, а в худшем он будет её резать. То же самое происходит с любой программой, которая пытается управлять каналом связи. Да, она показывает информацию о загрузке канала различными приложениями, но ждать от неё чудес не стоит.
На очереди XFast RAM. Эта утилита интегрирована в программный пакет AXTU, который уже рассматривался в предыдущих обзорах.
Открываем соответствующую страницу и видим множество разных установок. В самом верху можно выбрать букву диска и выделяемый объём. Ниже ползунками-переключателями устанавливаются режимы работы, в которых можно задействовать эту память. Внизу есть две кнопки «Apply» и «Start». Первая сохраняет настройки, а вторая создаёт непосредственно диск.
Что это? Это обычный RAM Drive, только названный на новый лад и сдобренный предустановками для создания в нём специальных системных папок, ускоряющих работу. В общем, ничего не мешает сделать это вручную самому, достаточно хорошо знать реестр Windows.
В итоге получается вот такое. Конечно, этот диск энергозависимый, поэтому, чтобы не потерять на нём информацию, нужно поставить галочку внизу на странице настройки напротив пункта Backup XFast RAM. Её установка приведет к обязательному дублированию информации на жесткий диск.
Плата оставляет неоднозначное впечатление. Вроде бы всё сделано хорошо и качественно, работает без нареканий, хороший разгон, отличный комплект. Однако у меня возникло чувство, что мне навязали то, что я не желал.
Информационное сопровождение хромает. Мелочь или вовсе придирка? Возможно, авторская блажь, тем более что все инструкции и буклеты сразу откладываются в сторону. Поэтому нет смысла делать толстые книги. Нужно красочное руководство, которое легко воспринимается. В минус маркетинговому отделу можно занести и отсутствие наклеек. Вроде бы и пустяк, но один крупный производитель продолжает их класть в комплект, благодаря чему на компьютерах красуется «Powered By ASUS». Мелочь – а бренд раскручивается.
Теперь несколько слов о Game Blaster. Это универсальное устройство и, как все подобные вещи, неидеально в каждой ипостаси. В качестве дискретного аудиоустройства плата выглядит неуверенно из-за качества звука. Что касается сетевой части, то это обычный сетевой адаптер, который ничего не ускоряет, и не оборудован аппаратными средствами для повышения скорости соединения. Учитывая тот факт, что обычная плата ASRock X79 Extreme6 стоит 7850 рублей, я бы не стал вкладывать деньги в это сомнительное устройство и переплачивать за приставку GB.
Дальше идут однотонные разъёмы памяти, вентилятор на чипсете и снижение разгонного потенциала памяти при установке модулей DDR3 во все слоты. Получается, что минусы перевешивают чашу плюсов. Тут бы производителю схитрить и смонтировать на материнской плате сразу два сетевых адаптера и вместо Realtek интегрировать Creative СА0132. Однако ASRock выпустил отдельное устройство, что привело к увеличению стоимости платы.
На самом деле аналогичное устройство нужно было прилагать к плате ASRock Fatal1ty X79 Professional, поскольку в таком случае оно было бы востребованнее. Здесь же трудно классифицировать конечного покупателя. Для профессиональных нужд лучше выбрать ту же ASRock Fatal1ty X79 Professional из-за разъёмов расширения. С другой стороны, здесь можно установить больше модулей памяти, а соответственно - увеличить объём. Но история не терпит сослагательного наклонения, поэтому приходится выбирать из того, что есть на прилавках, а уж каждый для себя решает сам, нужно ли это ему или нет.
Плюсы ASRock X79 Extreme6/GB:
