Американская компания NZXT была основана в 2004 году, в Россию её продукция пришла сравнительно недавно. Для неосведомленных читателей скажу, что она в основном занимается производством комплектующих для игроманов и энтузиастов, в ее продуктовом ряду стоит отметить неплохой ассортимент корпусов, блоков питания и различных систем охлаждения.
В лаборатории overclockers.ru уже неоднократно рассматривались корпуса этого производителя. Правда, с момента выхода последнего обзора времени прошло уже достаточно - чуть больше года. Данный материал позволит отчасти наверстать упущенное, но на сей раз корпус отличается от предшественников. Если в предыдущих статьях фигурировали чисто геймерские «машины», наделенные вызывающим дизайном в стиле «роботек» и мощной (но в то же время довольно шумной) системой охлаждения, то нынешний гость - полная противоположность.
Что же может создать компания, специализирующаяся на производстве компьютерных комплектующих для игроков? Ведь, как известно, производительный компьютер редко отличается низким уровнем шума, а система охлаждения такого корпуса, в котором размещено много горячих «железяк», просто обязана быть эффективной, но в то же время и шумной...
Ниже будет рассмотрена одна из сравнительно новых моделей компании - NZXT H2 Classic. Ее название лично у меня ассоциируется с химическим элементом - водородом, формула которого H2.
Она нацелена на людей, предпочитающих тишину, хотя зачастую низкий уровень шума связан с повышенными температурами, что может помешать хорошему разгону системы. Спешу заинтриговать: весь корпус, где это только возможно, «запакован» в шумоизоляцию, а его система охлаждения выглядит довольно внушительно, и, по словам разработчика, позволяет справляться с охлаждением мощного игрового компьютерного «железа», при этом сохраняя низкий уровень шума.
Действительно ли NZXT выпустила достойный продукт для геймеров-«тихоманов»? Это выяснится в ходе тестирования. Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Корпус NZXT H2 упакован в коробку средних размеров, ее габариты - 530 х 280 х 580 мм (Д х Ш х В), а вес около 10 кг. Окрашена она без изысков, в стандартном «картонном» стиле. На лицевой стороне приводится изображение модели, её название и логотип производителя. Больше никакой интересной информации здесь нет.
На обеих боковых сторонах указаны краткие технические характеристики продукта на четырех языках, включая русский. Здесь же, в верхней части, проделаны ручки-отверстия, предназначенные для транспортировки. Перемещать за них коробку достаточно удобно, поскольку вес и габариты упаковки не слишком велики. Думаю, принести корпус из магазина в руках не составит особых проблем.
Задняя же сторона гораздо привлекательнее в плане информативности и несет на себе описание всевозможных фишек, которыми наделил корпус производитель. Жаль, что иллюстрации черно-белые, гораздо интереснее было бы проводить ознакомление с продукцией при наличии цветных фотографий. Ну, что есть, то есть...
Сам корпус упакован по стандарту - завернут в полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами, предохраняющими конструкцию от механических повреждений. Расположение корпуса в коробке - фронтальной панелью вверх, она в свою очередь дополнительно заклеена полиэтиленовой пленкой. Все, как и положено.
Теперь ознакомимся с аксессуарами, поставляемыми с NZXT H2. Производитель поместил их в картонную коробочку белого цвета, которую спрятал внутри корпуса с обратной стороны корзины для жестких дисков.
Там же находится и руководство пользователя. Оно написано на множестве языков (включая русский) и содержит различную информацию о сборке системы и о строении корпуса в целом. Иллюстрация по-прежнему на уровне, разобраться с ней сможет даже ребенок.
Все крепежные приспособления размещены в пакетиках. Для удобства пользователя производитель расфасовал комплекты однотипных винтиков в отдельные пакеты. Здесь можно обнаружить наборы различных винтов для крепления устройств, шестигранные стойки под материнскую плату, несколько стяжек для проводов и глянцевую брошюру с фотографиями других моделей корпусов NZXT. Так сказать - стандартный «завтрак туриста». Никаких дополнительных «примочек» обнаружить не удалось, а жаль.
Разве что можно упомянуть о специальной насадке для крестовой отвертки, предназначенной для закручивания стоек под «материнку». Ведь стойки шестигранные, и без необходимых приспособлений завинтить их будет не так просто. Насадка здорово поможет в этом деле.
Ниже приведен полный список аксессуаров, поставляемых с корпусом. В комплект входят:
Как можно видеть, комплектация не блещет изыском, но все самое необходимое присутствует.
В отличие от большинства других корпусов компании, дизайн NZXT H2 Classic выполнен в строгом классическом прямоугольном стиле. Его конструкция соответствует «средней башне» (Midi Tower), наиболее распространенному на сегодняшний день форм-фактору. Габариты: 215 мм в ширину, 466 мм в высоту и 520 мм в глубину. Корпус не слишком высокий, зато достаточно глубокий, с возможностью установки длинных видеоускорителей. А как иначе? Ведь продукт позиционируется как игровой. Установка в него видеокарт большой длины должна пройти без проблем (об этом - ниже).
Весит «кейс» для своих размеров внушительно - 8.9 кг. Для модели, ориентированной на тишину - это явный плюс, так как большой вес позволяет лучше гасить вибрацию, максимально отсекая резонансные шумы. Шасси корпуса, как и боковые панели, выполнены из стали толщиной 0.8 мм. Все края тщательно завальцованы, порезаться при сборке компьютера практически невозможно.
Корпус поставляется в двух цветовых вариантах - черном и белом. Ко мне на тестирование попала модель в белом цветовом исполнении, ее и будем рассматривать. И хотя на сегодняшний день наиболее распространены корпуса черного и серебристого цветов, некоторые производители до сих пор выпускают белые вариации своих моделей. Ретро, не иначе... Впрочем, если вспомнить недавно рассмотренный корпус Lian Li PC-Q11, белая модель которого отличается от других цветовых версий более высокой стоимостью (почти в два раза), то некая привлекательность здесь все же чувствуется. Впрочем, все это - на любителя.
В данном случае снаружи корпус окрашен белой матовой краской, шершавой на ощупь. Боковые панели полностью глухие с обеих сторон. Держатся они в шасси за счет специальных пазов и снимаются простым сдвигом назад. С торца панели дополнительно прикручены винтами с широкой накатанной шляпкой, по две штуки на дверцу.
Внутри каждой боковой панели, по всей её площади, проложен слой шумоизоляции. Она выполнена из мелкопористого поролона, толщина которого составляет 5 мм. Тут и говорить особо нечего, ведь для ориентированного на тишину корпуса это суровая необходимость.
Фронтальная панель закрыта откидывающейся дверцей. С внешней стороны она отделана блестящей декоративной панелью, выполненной под нержавейку и слегка заточенной «под асфальт».
В правом нижнем углу расположена V-образная светодиодная подсветка, излучающая во время работы компьютера не слишком яркое белое свечение.
С внутренней стороны дверцы проложен слой все той же шумоизоляции, аналогично боковым панелям. Тем самым уменьшается шум, исходящий от работающих фронтальных вентиляторов, которых в корпусе насчитывается две штуки. Они служат для обдува дисковых накопителей, размещенных внутри корпуса в специальной корзине, а также помогают создавать внутри корпуса положительное давление.
Вентиляторы - съемные. Каждый запечатан в специальный бокс, габариты которого в высоту равны трем 5.25-дюймовым отсекам, на свои посадочные места эти конструкции крепятся при помощи расположенных по бокам защелок.
Каждый бокс снабжен противопылевым фильтром, выполненным из мелкоячеистой пластиковой сетки, который можно снять для очистки от пыли. Если помещение не слишком запылено, фильтры можно попробовать удалить, улучшая продуваемость корпуса и снижая исходящие шумы. Однако следует быть осторожным при работе вентилятора, поскольку со снятой решеткой есть риск повредить крыльчатку пропеллера или получить травму.
Провода питания к вентиляторам подключать нет необходимости, потому как электрический контакт осуществляется автоматически при расположении «вертушки» на своем месте. Очень мудрое решение разработчика, позволяющее максимально упростить процедуру съема конструкции для очистки от пыли или для доступа к жестким дискам.
На фронтальной панели, в верхней ее части, расположились 5.25-дюймовые отсеки в количестве трех штук. Соответственно, в корпус можно установить до трех подобных устройств. Отсеки закрыты глухими пластмассовыми заглушками и их извлечение, подобно вышерассмотренным вентиляторам, также осуществляется за считанные секунды. Помогает в этом оборудованная пружиной защелка-замок, расположенная с правой стороны заглушки. И даже в такой мелочи чувствуется забота производителя об удобстве пользователей.
Все управление компьютером вынесено на переднюю часть верхней панели. Конструкция корпуса предполагает, что он будет размещен на полу. Кнопки включения и перезагрузки выполнены из черного пластика, с совсем неглубоким ходом, и нажимаются с характерным глухим щелчком. Расположение кнопок по обе стороны панели исключает возможность перепутать их в темноте. Хотя случайное нажатие, например, кнопки перезагрузки все же возможно.
Здесь же находятся и четыре порта USB. Три из них получили интерфейс 2.0, один - высокоскоростной 3.0, с характерным синим окрасом. Рядом расположены гнезда для подключения наушников и микрофона (3.5-мм «миниджек»). Еще одна немаловажная деталь управляющей панели - регулятор скорости вращения вентиляторов, из которых состоит система охлаждения корпуса. Но о регуляторе - чуть позже, в соответствующем разделе.
На верхней панели NZXT H2 Classic, за кнопками управления, расположился внешний отсек для горячей установки 3.5 или 2.5-дюймового дискового накопителя с интерфейсом SATA. На днище отсека приклеены две резиновые прокладки, удерживающие установленный накопитель и смягчающие передаваемую от него на корпус вибрацию.
Отсек закрыт пластмассовой панелью. Крышка, по большей части, защищает его от накопления пыли, а также может снижать исходящий от установленного накопителя шум. Впрочем, наверняка в ущерб эффективности охлаждения последнего.
Дополнительно крышка зафиксирована при помощи подпружиненной защелки.
В задней части верхней панели, за отсеком для SATA-устройства, есть вентиляционная решетка. Она выполнена из металла с диаметром отверстий 3 мм. Сюда можно установить 140-мм «пропеллер» - единственный вентилятор подобного типоразмера в корпусе. Изначально он отсутствует, но может быть установлен опционально.
Отсутствие в этом месте противопылевого фильтра предполагает, что установленный вентилятор будет функционировать на выдув, дополнительно отгоняя нагретый воздух из задней части корпуса наружу.
Здесь предусмотрена защитная пластмассовая крышка. Она крепится к корпусу посредством встроенных в нее магнитов и служит защитной мерой от проникновения пыли, а также для уменьшения уровня шума. Естественно, если вентилятор не установлен. При его размещении в этом месте панель нужно снять.
Задняя панель NZXT H2 Classic выполнена в стандартном для корпусов с нижним расположением блока питания стиле. Здесь можно обнаружить отсек для установки БП, вырез под I/O заглушку материнской платы, семь слотов для размещения карт расширения, закрытые вентилируемыми заглушками, а также установленный в верхней части 120-мм вентилятор.
Кроме того, на задней панели можно обнаружить отверстия для вывода шлангов системы жидкостного охлаждения, в количестве двух штук. Отверстия по стандартной схеме оборудованы резиновыми лепестковыми вставками. Максимальный диаметр шлангов может быть 20 мм. Но если изъять «резинки», можно проложить шланги толщиной до 22 мм. Хотя в этом нет необходимости, так как внешний диаметр наиболее распространенных на сегодняшний день High-Flow «труб» - 19-19.5 мм.
Отдельно хотелось бы упомянуть про подключение фронтального порта USB 3.0. Кабель от передней панели проложен за поддоном материнской платы и выводится наружу в верхней левой части задней панели через резиновую вставку. На мой взгляд, наиболее удачное решение.
Опорой системному блоку служит широкий пластиковый каблук, привинченный к днищу корпуса. В нижней части он оборудован резиновыми прокладками-ножками в количестве девяти штук, расположенными по всему периметру. Очень продуманное решения для тихого корпуса.
Как можно видеть на фотографии выше, днище корпуса оборудовано двумя вентиляционным решетками. Одно предназначено для забора прохладного воздуха блоком питания, а второе, в центральной части, служит посадочным местом для 120-мм вентилятора, установив который, можно обеспечить в корпусе большее давление и лучший продув.
Вентиляционные решетки в днище закрыты противопылевым фильтром. Он выполнен из пластика в виде длинного прямоугольника, внутри которого натянута мелкоячеистая сетка, также из пластика. Как и следовало ожидать - фильтр съемный. Вытаскивается он сдвигом назад за специальную выемку, расположенную под отсеком для блока питания. Немаловажный момент: для очистки этого фильтра от пыли нет необходимости вскрывать корпус.
Для лучшей наглядности основные технические характеристики NZXT H2 Classic были помещены в таблицу и вынесены в отдельную главу.
| Название модели | H2 Classic |
| Тип корпуса | ATX Mid Tower |
| Габариты (Ш х В х Г), мм | 215 х 466 х 520 |
| Масса, кг | 8.9 |
| Материал корпуса | Сталь; пластик |
| Толщина материала корпуса, мм | 0.8 (шасси и боковые панели) |
| Цвет корпуса | Черный / Белый |
| Поддержка материнских плат | ATX; micro-ATX; Baby AT |
| Слоты расширения, шт. | 7 |
| Отсеки для устройств | 3 шт. - внешние 5.25" 8 шт. - внутренние 3.5" / 2.5" |
| Система охлаждения | Передний: 2 х 120-мм вентилятора ~1200 об/мин Задний:1 х 120-мм вентилятор ~1200 об/мин Нижний:1 х 120-мм вентилятор (опционально) Верхний:140-мм вентилятор (опционально) |
| Порты на фронтальной панели | 3 шт. - USB 2.0 1 шт. - USB 3.0 1 шт. - аудио (3.5-мм) 1 шт. - микрофон (3.5-мм) Контроллер вентиляторов |
| Максимальная длина видеокарты, мм | 270 (310) |
| Максимальная высота процессорного кулера, мм | 170. |
Окрас корпуса внутри идентичен наружному - матовый белый. Компоновка довольно продуманная, хотя и является почти стандартной.
В нижней части корпуса располагается блок питания, он может размещаться вентилятором как вниз, так и вверх. Для блока предусмотрены резиновые подставки, приклеенные к днищу. На них БП будет чувствовать себя очень комфортно.
Сверху - место для материнской платы. Она крепится к поддону при помощи шестигранных стоек и винтов из комплекта (не забудьте воспользоваться соответствующей насадкой!). Однако сам поддон несъемный.

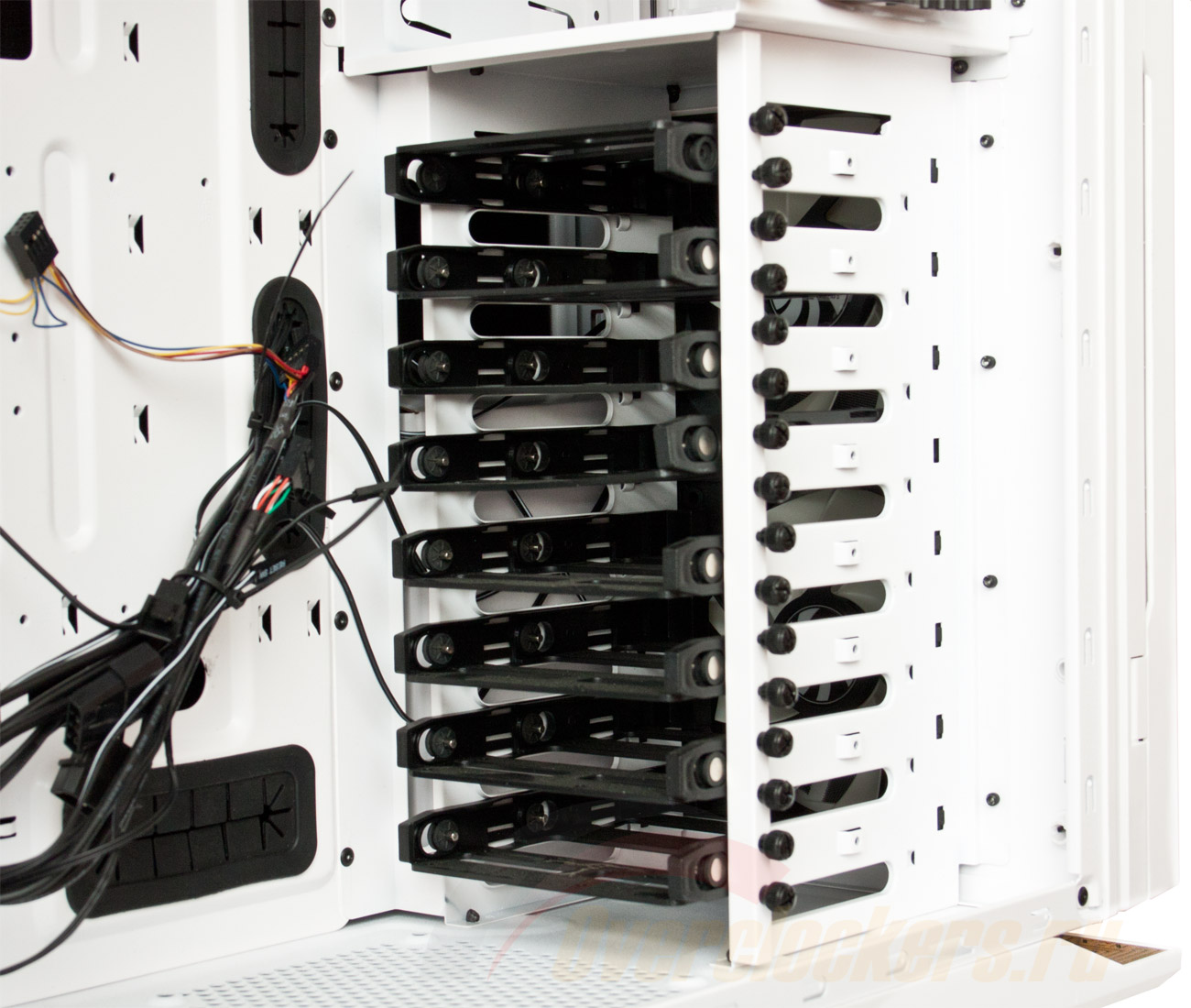

Жесткие диски размещаются в специальной корзине спереди снизу. Сама корзина тоже несъемная, установка в нее накопителей - безвинтовая, на защелках. Здесь можно разместить до восьми штук 3.5 или 2.5-дюймовых винчестеров. Цифра немаленькая, тем более для корпуса уменьшенного форм-фактора. На базе NZXT H2 Classic можно собрать не только игровой компьютер, но и навороченную RAID-систему.
Жесткий диск закрепляется в специальные пластиковые салазки, которые затем устанавливаются внутрь корпуса с фронтальной стороны. Винтов и отвертки здесь не требуется - все на защелках.
Перед установкой этой конструкции требуется снять необходимый вентиляторный бокс.
Не правда ли, удобно? Ведь при подобной установке накопителей не требуется открывать корпус. Кроме того, не будут мешаться другие устройства, например, видеокарта.
По желанию салазки с жестким диском фиксируется при помощи винта с широкой накатанной головкой. Винты можно обнаружить здесь же, привинченными к корзине.
К слову, о видеокарте. С установленными жесткими дисками максимальная длина ускорителя может быть до 270 мм. Этого достаточно для установки большинства современных видеокарт. Хотя некоторые производительные модели, как правило – «двухголовые», могут и не поместиться. Чтобы установить такое устройство в систему, придется отказаться от размещения, по крайней мере, двух винчестеров. Тогда максимально возможная длина видеокарты увеличивается до 310 мм. Если учесть, что отсеков для накопителей в корпусе аж целых восемь штук, существенных потерь не случится.
Спереди сверху - три отсека для 5.25-дюймовых устройств, при креплении которых винты не потребуются. Оптический привод вставляется с фронтальной части корпуса и прижимается пластиковыми фиксаторами, расположенными на боковых сторонах отсеков. И хотя устройств сюда можно установить лишь три штуки, этого количества достаточно для современного компьютера.
NZXT H2 наделен системой кабель-менеджмента, позволяющей проложить провода от блока питания за поддоном материнской платы, обеспечивая внутри корпуса больше свободного места, и как следствие - лучшую продуваемость. Да и сборка компьютера удобнее.
Все отверстия снабжены резиновыми вставками. И хотя польза от них сомнительна, тем не менее... Стоит обратить внимание на большую квадратную прорезь в задней стенке корпуса напротив процессорного гнезда. При ее наличии любые операции с системой охлаждения ЦП, с backplate, пройдут быстро и без особых проблем - не нужно извлекать системную плату. Максимальная высота процессорного кулера может быть 170 мм.
NZXT H2 может похвастать довольно большим расстоянием в 25 мм между поддоном системной платы и боковой стенкой корпуса. Даже самые толстые провода (или их связки) поместятся здесь без проблем. Подобное расстояние может здорово облегчить укладку большого количества проводов. Несомненный плюс.
Сборка системы в корпусе проходит довольно быстро, у меня на все ушло времени порядка 30 минут.
В этом разделе есть смысл обойтись без повторной выкладки фотографий вентиляторов, поскольку все они были показаны выше. Здесь система охлаждения NZXT H2 будет рассмотрена скорее в техническом плане, нежели в визуальном.
Итак, всего в корпус может быть установлено до пяти вентиляторов. Изначально присутствуют только три штуки: две «стодвадцатки» на фронтальной панели и один такой же вентилятор - в верхней части задней панели. Два фронтальных «ветродуя» нагнетают прохладный воздух внутрь корпуса, попутно охлаждая расположенную за вентиляторами корзину с жесткими дисками. Такой подход на сегодняшний день наиболее распространен.
Могут быть установлены дополнительный 140-мм вентилятор на верхнюю панель, возле процессорного гнезда, и один 120-мм в днище корпуса, за корзиной для жестких дисков. Если в системе будет использоваться тихоходный режим работы корпусных вентиляторов, я бы посоветовал установить наверх 140-мм вентилятор. В случае использования кулера башенного типа, в этом нет особой необходимости, если только кулер не будет размещен на CPU в горизонтальном положении.
Все установленные в корпус вентиляторы идентичны. Номинальная скорость вращения крыльчатки составляет ~1200 об/мин. Максимальная потребляемая мощность каждого вентилятора - 1.92 Вт.
Для корпуса, ориентированного на тишину, подобная скорость вращения вентиляторов явно велика, поэтому в NZXT H2 Classic предусмотрен регулятор оборотов. Он выполнен в виде вертикально расположенного тумблера на управляющей панели корпуса и позволяет задавать три фиксированных значения: 40, 70 и 100% от номинальных оборотов. Нетрудно подсчитать, что теоретически вентиляторы могут работать на приблизительных скоростях ~500, ~850 и ~1200 об/мин. При замере реальной скорости вращения оказалось, что скоростные режимы несколько иные: ~400, ~850 и ~1200 об/мин. Думаю, что даже самый искушенный «тихоман» будет очень доволен нижнему пределу скорости вращения в ~400 об/мин.
Кстати, регулятор скорости вращения вентиляторов может поддерживать устройства с суммарной потребляемой мощностью до 30 Вт. И это неспроста, ведь на него можно одновременно «посадить» до пяти вентиляторов. Изначально три уже подключены - это два фронтальных и задний вытяжной вентиляторы. Регулировка их скорости вращения синхронизирована, то есть осуществляется одновременно.
Оба фронтальных вентилятора нагнетают прохладный воздух внутрь корпуса и служат по большей мере для охлаждения жестких дисков, которых в корпусе может размещаться немало. Однако смущает тот факт, что фронтальная дверца, при ее закрытом состоянии, располагается почти вплотную к вентиляторам, а какие-либо дополнительные воздуховоды здесь отсутствуют. Это может послужить негативным фактором и привести к недостаточно эффективной работе вентиляторов, за счет близко расположенной преграды.
Оба вентилятора снабжены противопылевыми фильтрами, которые являются неотъемлемой частью бокса, но легко извлекаются из него. Такая конструкция очень удобна, в первую очередь - извлечением вентиляторов и очисткой фильтров от пыли. Кроме того, можно с легкостью добраться до установленных жестких дисков, без необходимости вскрытия корпуса.
Пора заканчивать с изучением NZXT H2 Classic и переходить к выявлению его эффективности охлаждения и издаваемого уровня шума. Но сначала приведу состав тестового стенда, с которым и будет проводиться весь процесс тестирования.
В тестируемом корпусе собиралась следующая система:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование как на открытом стенде, так и в закрытом системном блоке, собранном на базе корпуса NZXT H2 Classic. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Во время тестирования в корпусе использовался штатный набор вентиляторов, а именно: два 120-мм вентилятора на фронтальной панели, функционирующие на вдув, и одна «стодвадцатка» на задней, работающая на выдув. Тестирование проводилось в трех режимах предустановленного в корпус регулятора оборотов: I, II и III, что соответствует ~400, ~850 и ~1200 об/мин. Все предусмотренные в корпусе отверстия и посадочные места под дополнительные вентиляторы закрывались. Также стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
Кроме того, было проведено дополнительное тестирование температурных режимов видеоускорителя с установленным в днище корпуса вентилятором производства Zalman типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения ~1200 об/мин. Он устанавливался на вдув, нагоняя прохладный воздух в район видеокарты, и подключался к штатному регулятору оборотов вентиляторов, функционируя в трех режимах: ~400, ~850 и ~1200 об/мин.
Так как тестирование на номинальной частоте процессора не представляет никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на процессоре (vDroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя ЦП в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения процессора использовался охладитель башенного типа - Prolimatech Super Mega. На кулер устанавливался Scythe S-FLEX SFF21E типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения ~1200 об/мин. На таких оборотах вентилятор и функционировал во время всего тестирования, за исключением случая измерения шумовых характеристик корпуса (об этом - позже).
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с таймингами 9-9-9-24 1Т, при номинальном напряжении питания 1.35 В.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время прогона – 30 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени.
Температурные показатели с CPU снимались программой Real Temp 3.7. Так как кулер на процессоре не переставлялся за время всего тестирования, учитывалось значение только одного - самого горячего ядра CPU (Core 2).
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель. Для более сильного нагрева напряжение на GPU было поднято до 1.025 В. Для прогрева видеокарты использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5.
Тест проводился в течение 30 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования выставлялась как фиксированная - 2700 об/мин (66%). Графические настройки бенчмарка были следующими:
Температура окружающей среды в районе тестового стенда составляла 24 градуса по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/-2%.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Корпус показал довольно хорошие температурные режимы для большинства компонентов системы. Так, температура центрального процессора в NZXT H2 отличается всего на 3 градуса Цельсия, по сравнению с открытым стендом, и составляет 80 градусов. Но это при максимальных оборотах корпусных вентиляторов (~1200 об/мин). Впрочем, даже при установке регулятора скорости в среднее положение (~850 об/мин для всех трех вентиляторов) температура CPU повышается дополнительно лишь на 1 градус, увеличиваясь до 81 градуса по Цельсию.
А вот самый тихоходный режим (~400 об/мин), напротив, пагубно сказался на температурных режимах CPU - его температура сразу подскочила до 88 градусов по Цельсию. В этом режиме желательно установить дополнительную «стосороковку» над процессорным кулером, на верхней панели корпуса.
Температурный режим видеокарты внутри NZXT H2 Classic не показал блестящих результатов. Впрочем, этого и следовало ожидать. Ведь полная закупорка корпуса (и в особенности глухая дверца со стороны видеокарты) для уменьшения шумовых характеристик не лучшим образом сказалась на эффективности охлаждения. Даже при максимальных оборотах корпусных вентиляторов температура видеокарты внутри корпуса на 8 градусов по Цельсию выше, чем на открытом стенде. В среднескоростном режиме работы температура дополнительно увеличивается на 3 единицы - до 88 градусов по Цельсию. Самый тихоходный режим еще больше увеличивает температуру GPU, но уже не столь значительно, до 89 градусов по Цельсию.
А теперь обратим внимание на режим с использованием дополнительно установленного в днище корпуса вентилятора (почти под видеокартой). При его применении температурный режим графического ускорителя значительно улучшается - температура снижается на 4 градуса в максимальном и среднескоростном режимах, составляя соответственно 81 и 84 градуса по Цельсию. Но и в самом тихоходном режиме разница заметна, здесь температура снижается на 2 градуса. Несомненно, пользователю-геймеру стоит воспользоваться этой возможностью, чтобы хорошенько сбить температуру видеокарты.
Охлаждение жестких дисков в NZXT H2 Classic обеспечивается очень хорошо. Даже самый тихоходный режим (~400 об/мин) не позволяет «харду» в нагрузке нагреваться выше 37 градусов, что является вполне допустимым режимом. Более скоростные режимы корпусных вентиляторов обеспечивают жесткому диску температуры 35 и 33 градуса, при соответствующих ~850 и ~1200 об/мин. На открытом же стенде температура винчестера доходит до 45 градусов по Цельсию, что уже перебор.
Напоследок займемся изучением уровня шума, исходящего от закрытого работающего «системника». В первую очередь интересует шумность штатных вентиляторов. Как и при тестировании температурных режимов, замер звукового давления проводился в трех положениях тумблера-переключателя: ~400, ~850 и ~1200 об/мин. Скорость вращения крыльчатки СО видеокарты во время замера уровня шума понижалась до 1400 об/мин (40%) и ее совсем не было слышно. Скорость вращения вентилятора процессорного кулера уменьшалась до 600 об/мин, на таких оборотах он и функционировал все время.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 30, 60 и 100 см, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока, со смещением в левую сторону на 45 градусов.
На графике ниже можно ознакомиться с результатами тестирования.
Графики показывают, что исходящий от системного блока уровень шума совсем мал. В самом тихоходном режиме работы вентиляторов (~400 об/мин) звуковое давление в метре от системного блока составляет всего 27 дБ. Узнать о состоянии компьютера можно разве что по излучающему свечение светодиоду. Действительно, очень тихо. И только при сокращении расстояния до 30 см шум начинает ощущаться, но немного - 30 дБ.
В среднескоростном режиме (при оборотах вентиляторов ~850 об/мин) уровень шума возрастает, но до совершенно комфортных на слух значений - 29 дБ на расстоянии 1 метр и 32 дБ на расстоянии 30 см.
В максимально скоростном режиме (~1200 об/мин) исходящий шум от компьютера увеличивается до 33 дБ на расстоянии метра и до 38 дБ на расстоянии 30 см. Компьютер начинает «гудеть» низкочастотным тоном. Я бы не сказал, что невыносимо, но все же весьма ощутимо. Хотя даже в таком режиме работы вентиляторов сидеть на расстоянии одного метра от компьютера достаточно комфортно.
Фронтальная дверца с наличием слоя шумоизоляции прилично гасит шумы, исходящие в первую очередь от двух передних вентиляторов. Если дверцу открыть, шум возрастает до некомфортных значений (в максимальном режиме ~1200 об/мин).
По работе жесткого диска можно сказать, что его почти не слышно. Сказывается крепление через антивибрационные резиновые кольца. Во время частого перемещения головок «грохотание» отсутствует. Но в тестировании использовалась тихая модель винчестера, с одним диском. Более емкие накопители могут шуметь ощутимо сильнее.
Напоследок хотелось бы добавить информации о работе заднего вытяжного вентилятора. Иногда он начинал ощутимо стрекотать, чаще всего при скорости вращения ~850 об/мин. За все время двухдневного тестирования посторонние шумы так и не исчезли, проявляясь время от времени. Должно быть, попался бракованный экземпляр вентилятора...
NZXT H2 Classic можно причислить к тихим корпусам. Наличие фронтальной дверцы, глухих боковых панелей и шумоизоляции как нельзя лучше сказывается на его шумовых характеристиках.
Хотя температурные режимы, увы, не идеальны. Создавая эту модель, производитель ориентировал её в первую очередь на тишину, в ущерб эффективности охлаждения. Но данный факт не помешал грамотно спроектировать всю конструкцию. Беспроводные легкосъемные вентиляторы, наличие противопылевых фильтров на всех впускных отверстиях, а также достаточно мощный встроенный трехрежимный регулятор скорости вращения вентиляторов (позволяющий подключать до пяти «ветродуев» с возможностью их одновременной регулировки) – это можно воспринять только положительно.
К минусам стоит причислить недостаточно эффективное охлаждение установленной видеокарты, поскольку корпус позиционируется как игровой. Сложно представить, что будет, если собрать в нем SLI или CrossFireX систему. Впрочем, не все так плохо. Есть возможность установить в днище корпуса дополнительный 120-мм вентилятор, что позволит существенно улучшить температурный режим видеосистемы.
В московской рознице NZXT H2 Classic можно приобрести по цене примерно 3600 - 3800 рублей, что для корпуса подобного класса является адекватной стоимостью. Честно говоря, мне этот корпус понравился, может быть, именно он будет моей следующей покупкой. В NZXT H2 Classic есть все, чтобы удовлетворить потребности и оверклокера, и геймера, и любителя тишины.
Ну а теперь плюсы и минусы NZXT H2 Classic в целом.
Плюсы:
