Тайваньская компания SilverStone Technology была основана в 2003 году и с момента создания успешно занимается производством компьютерных комплектующих, сосредотачивая усилия в основном на разработке блоков питания, систем охлаждения и компьютерных корпусов.
Все корпуса, представленные компанией, отличаются не только впечатляющим дизайном, но и техническими нюансами, вроде встроенных сенсорных LCD-дисплеев и уникальными компоновками, позволяющими улучшить охлаждение и облегчить доступ к комплектующим. И хотя SilverStone активно занимается развитием направления HTPC-корпусов, являясь на сегодняшний день одной из лучших на этом поприще, не обделяет она и любителей экстремального разгона, выпуская корпуса башенного типа различных форм-факторов.
Корпуса производства SilverStone – не частые гости в нашей лаборатории, но этот материал дает нашим читателям возможность познакомиться с одной из последних моделей этого производителя. Речь пойдет о корпусе SilverStone Temjin TJ08 Evolution (TJ08-E), дебют которого состоялся не так давно - летом 2011 года. Он является приемником модели Temjin TJ08, выпущенной в 2006 году, и в отличие от предшественника несет в себе множество различных улучшений.
В основу Temjin TJ08 Evolution положена конструкция башенного типа форм-фактора micro-ATX. Она позволяет установить два внешних 5.25” и четыре внутренних 3.5” устройства. Кроме того, присутствует дополнительный внутренний 2.5” и один внешний 3.5” отсеки под жесткие диски для расширения возможностей хранения данных.
Разработчик горделиво заявляет, что главная изюминка Temjin TJ08 Evolution - улучшенная система охлаждения, работу которой обеспечивает встроенный 180 мм вентилятор Air Penetrator, расположенный на передней панели. Инженеры сконструировали его строение так, чтобы воздушные потоки беспрепятственно проходили ко всем компонентам системы, обеспечивая низкий уровень шума и защиту от проникновения пыли. Кроме того, корпус Temjin TJ08-E отличается удобством использования благодаря различным «примочкам» вроде съемных поддона для материнской платы, верхней панели, противопылевых фильтров и некоторым другим «ноу-хау».
Перейдем к рассмотрению SilverStone Temjin TJ08 Evolution. Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Корпус покоится в картонной коробке сравнительно больших габаритов, ее размеры – 450 х 300 х 500 мм (Д х Ш x В). В то же время вес упаковки не слишком тяжел и составляет всего 6.3 кг. Производитель не стал привлекать внимание покупателя пестрой раскраской, ограничившись лишь строгой отделкой в стиле «черно-белый».
На передней стороне коробки приведено изображение фронтальной панели и обозначена модель Temjin TJ08-E.
На задней стороне представлено внутреннее строение корпуса и основные новшества, по бокам отображены подробные технические характеристики, с которыми можно ознакомиться до покупки. Для переноски упаковки предусмотрены проделанные сбоку отверстия, но перемещать коробку за них не слишком комфортно, поскольку мешают расположенные за ними пенопластовые уплотнители.
Как и положено, внутри коробки корпус упакован в полиэтилен и зажат между двумя демпферами-фиксаторами, предохраняющими Temjin TJ08-E от механических повреждений.
Процедура извлечения корпуса может быть затруднена, потому как отсутствуют какие-либо углубления, за которые можно было бы уцепиться.
В одном из фиксаторов есть вырез, в который производитель поместил пакетик с аксессуарами. В него входят: набор различных винтов крепления, резиновая прокладка с липучкой, переходник с USB 3.0 на USB 2.0 и руководство пользователя.
Не забыл разработчик и о наклейке с логотипом и названием компании-производителя. Наклейка выполнена из алюминия и защищена предохранительной пленкой.
Ниже можно более подробно ознакомиться со списком поставляемых с корпусом аксессуаров.
Как видно, комплект поставки не блещет изыском и содержит лишь все самое необходимое.
Разобравшись с внешним видом упаковки и комплектацией, пора переходить непосредственно к изучению главного подопытного - SilverStone Temjin TJ08 Evolution.
Корпус построен по башенному типу, форм-фактор - micro-ATX (mATX). Его габариты стандартны для данного класса устройств – 385 х 210 х 374 мм (Д х Ш х В). Вес – 5.3 кг.
Temjin TJ08-E выполнен почти целиком из стали – как шасси, так и боковые панели. Её толщина во всех случаях равна 0.6 мм. Снаружи корпус окрашен черной матовой краской, довольно гладкой на ощупь.
По эстетическим соображениям переднюю панель производитель сделал из алюминия. Она слегка заточена «под асфальт» и анодирована в черном цвете. В целом, фронтальная часть TJ08 Evolution смотрится довольно интересно.
Корпус обладает двумя внешними 5.25” отсеками для устройств, как правило, в современных компьютерах большего количества и не требуется. Под отсеками в правой части расположены кнопки включения и перезагрузки. Они сделаны из алюминия и анодированы в цвет передней панели. Немного огорчает отсутствие защиты у клавиши Reset. Впрочем, «ход» у них довольно большой и случайное нажатие ей вряд ли грозит.
Слева от кнопок управления расположены два небольших светодиода, сигнализирующие работу жесткого диска и системы в целом синим цветом. Интенсивность светового излучения от них невелика и не будет утомлять глаза или сильно озарять помещение в темное время суток. Рядом со светодиодами расположены выходы для наушников и микрофона – все, как и положено. Ну и, конечно же, не обошлось без высокоскоростных портов USB 3.0, которые в количестве двух штук выведены на фронтальную часть. Их нужность в последнее время вопросов уже не вызывает. Разъемы USB 2.0, к сожалению, отсутствуют, хотя в аксессуарах присутствует переходник с USB 3.0 на USB 2.0, которым при необходимости можно воспользоваться.
Нижнюю часть лицевой панели производитель отвел под размещение вентиляционной решетки, которая занимает даже чуть больше половины всего места. Подобный размер обусловлен наличием в системе охлаждения корпуса 180 мм вентилятора Air Penetrator, который нагнетает прохладный воздух внутрь.
И, наконец, передняя панель Temjin TJ08 Evolution наделена дополнительным внешним отсеком, типоразмера 3.5”, месторасположение которого в самом низу. Сюда можно установить какое-либо устройство или жесткий диск и извлекать его без открытия корпуса.
В верхней задней части располагается блок питания, который по задумке должен размещаться вентилятором кверху и производить забор прохладного воздуха через расположенную над ним решетку. Четыре отсека для карт расширения закрыты съемными никелированными заглушками с наличием вентиляционных отверстий. Под ними расположен и отсек для I/O заглушки материнской платы. В самом низу находится посадочное место под 120 мм вентилятор, который в комплект поставки не входит.
Опорой «системнику» служат четыре широкие резиновые ножки, намертво приклеенные к днищу корпуса. Наличие резины не даст Temjin TJ08-E елозить по поверхности.
Внутри корпус полностью окрашен в черный матовый цвет с сероватым оттенком. Его строение выполнено в стиле «лево руля», то есть, вверх тормашками. Основный первопроходец подобного строения – компания Lian-Li, одна из первых начавшая создавать такие конструкции. Как по мне, подобное строение больше подходит для левшей, или в том случае, если системный блок расположен слева от пользователя. Хотя чаще бывает наоборот.

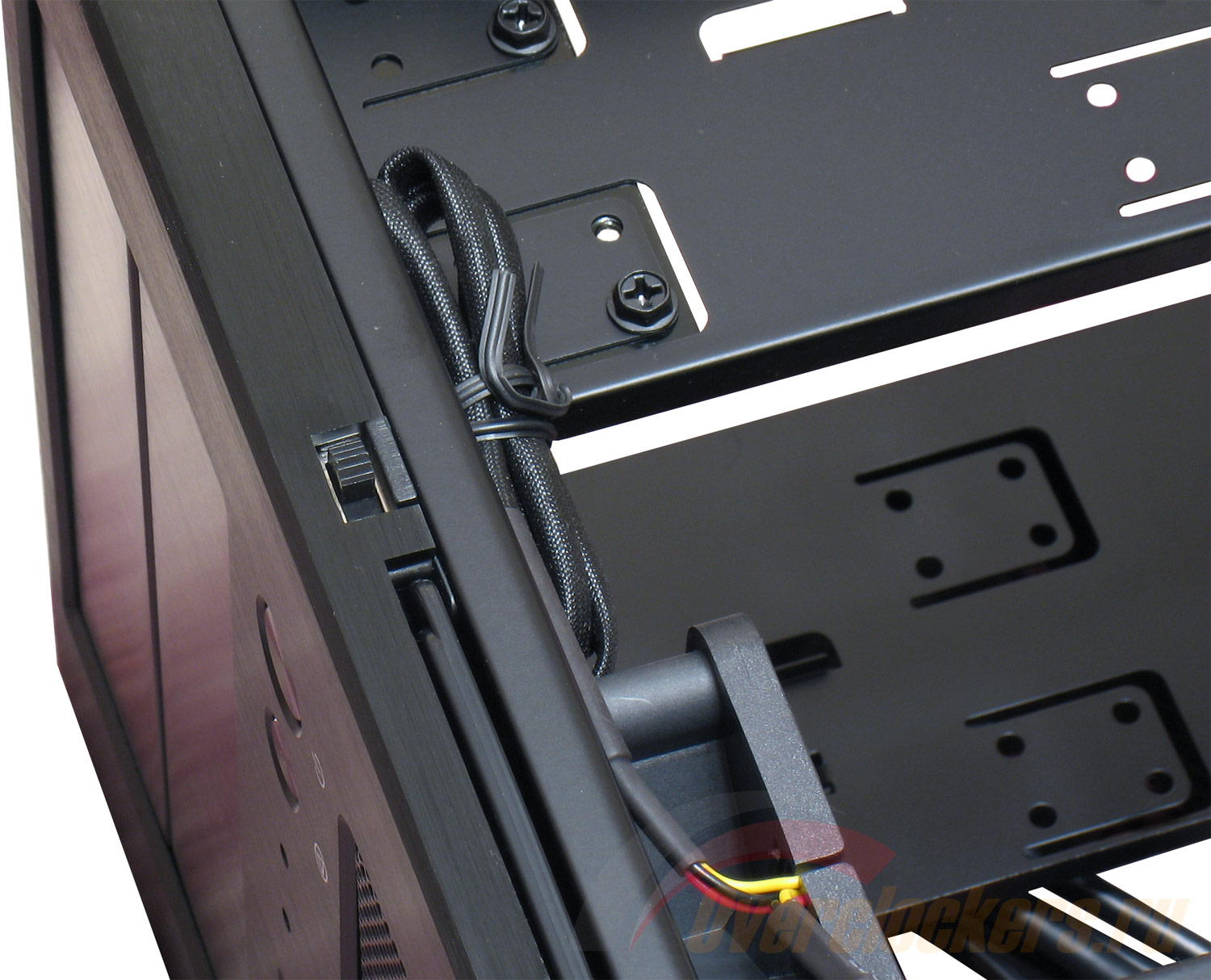

Разработчик наделил Temjin TJ08 Evolution системой кабель-менеджмента, позволяющей проложить провода от блока питания за поддоном для материнской платы, обеспечив внутри корпуса больше свободного места, и как следствие, лучшую продуваемость.
Также стоит обратить внимание на большую квадратную прорезь на задней стенке, напротив процессорного гнезда. Она дает возможность проводить различные операции с процессорным кулером, не извлекая материнскую плату.
Еще одна важная особенность данного корпуса - съемные верхняя панель и поддон для материнской платы. Панели прикручены несколькими винтами и вынимаются довольно просто.
Разработчик тут уж действительно постарался, максимально облегчив доступ к комплектующим.
Чтобы извлечь то или другое, сначала придется снять обе боковые панели. Но времени это занимает не очень много, благо боковины прикручены лишь парой винтов, и их удаление не требует даже отвертки.
При отсутствии верхней панели процесс установки блока питания и 5.25” устройств очень прост и проходит за считанные секунды. Производитель рекомендует размещать блок питания вентилятором вниз. В этом случае, как можно догадаться, «питальник» будет помогать в откачке нагретого воздуха от видеокарты. Максимальная длина используемого блока питания может быть 180 мм.
Установка материнской платы также не требует лишней суеты. Не нужно даже прикручивать стойки, поскольку они изначально припаяны к поддону.
Устройства 5.25” размещаются спереди сверху. Отсеки для них закрыты заглушками, которые дополнительно зафиксированы винтами с обеих сторон. Собственно, винтами прикручивается и установленное в отсек устройство. На мой взгляд, такая конструкция наиболее удобна, так как не нужно возиться с защелками заглушки, которыми многие производители очень любят снабжать свои корпуса.
Корзине для жестких дисков нашлось место спереди снизу, впрочем, как и у большинства аналогичных решений. Она прикручена двумя винтами и выдвигается на салазках. Установить сюда можно до четырех накопителей. Фиксируются «харды» стандартным методом - винтиками из комплекта. Производитель снабдил корзину антивибрационными прокладками толщиной 2 мм, выполненными из мелкопористого поролона. При установке жесткого диска сильно затягивать винты не рекомендуется, в этом случае передаваемая на корпус вибрация будет минимальна.
Сверху к корзине прикручена пластмассовая вставка, которая служит упором для длинных графических ускорителей. Кстати, максимальная длина видеокарты, которую можно установить в Temjin TJ08 Evolution, составляет 330 мм. В этом корпусе действительно можно собрать мощную игровую станцию!
Под корзиной для жестких дисков разработчики предусмотрели дополнительный внешний отсек 3.5”, в который можно поместить дисковый накопитель, причем даже 2.5”, или же какое-либо другое устройство. Заглушка и в этом случае прикручена винтами – по одному с каждой стороны.
На фотографии выше стоит обратить внимание на разъем питания жесткого диска, который почти вплотную упирается в вентилятор процессорного кулера. Причем толщина стендового охладителя составляет всего 45 мм (без вентилятора). Если же использовать радиатор еще больших габаритов, «вертушка» не поместится. В этом случае вентилятор стоит переставить на другую сторону кулера, если он башенный, направляя воздушный поток все в ту же заднюю часть корпуса. Впрочем, производитель именно так и советует поступать в подобных случаях.
Помимо вышеупомянутой опоры для видеокарты, производитель снабдил свое детище аналогичной регулируемой опорой для процессорного кулера. Ее рекомендуется применять в том случае, когда используемая СО обладает большими габаритами и массой. TJ08-E поддерживает кулеры высотой до 165 мм.
Ниже в таблице можно более подробно ознакомиться с спецификациями Temjin TJ08 Evolution.
| Название модели | SST-TJ08-E |
| Габариты (Д х Ш х В), мм | 385 х 210 х 374 |
| Масса, кг | 5.3 |
| Материал корпуса | Сталь (толщина 0.6 мм) |
| Цвет корпуса | Черный (снаружи и внутри) |
| Материал передней панели | Анодированный алюминий |
| Поддержка материнских плат | Micro-ATX, DTX, mini-ITX |
| Отсеки внешние | 5.25” – 2 шт. 3.5” – 1 шт. |
| Отсеки внутренние | 3.5” – 4 шт. 2.5” – 1 шт. |
| Система охлаждения | Передний: 180 мм вентилятор Air Penetrator AP181 (поддержка 140 мм) Задний: отсутствует (опционально) |
| Порты на передней панели | USB 3.0 – 2 шт. Аудио (3.5 мм) – 1 шт. Микрофон (3.5 мм) – 1 шт. |
| Максимальная длина видеокарты, мм | 330 |
| Максимальная высота процессорного кулера, мм | 165 |
| Максимальная длина блока питания, мм | 180 |
Изучение системы охлаждения Temjin TJ08 Evolution показало, что она мало чем отличается от большинства других корпусов, за исключением большого 180 мм вентилятора Air Penetrator AP181, расположенного на передней панели напротив корзины для жестких дисков. Вот в нем-то и заключается главная «фишка».
Типоразмер Air Penetrator AP181 - 180 х 180 х 32 мм. Крыльчатка вентилятора насчитывает семь штук широких серповидных лопастей. Инновационное решение в конструкции – специальная фигурная решетка с изгибами. В отличие от обычных моделей, которые рассеивают воздушный поток в разные стороны, Air Penetrator позволяет формировать мощную направленную струю воздуха, при этом сохраняя эффективность продува на расстоянии вплоть до трех метров, при максимальной скорости вращения ~1200 об/мин. Звучит впечатляюще.
Вентилятор наделен лишь двумя фиксированными скоростями вращения крыльчатки – 700 и 1200 об/мин. Смена режима проводится специальным переключателем, который расположен на передней панели корпуса, с правой стороны. В верхнем положении переключателя скорость вращения крыльчатки максимальна, а в нижнем соответственно минимальные обороты.
Расход воздуха у вентилятора впечатляющий - 80 ~ 130 куб.фут./мин, статическое давление - 1.1 ~ 2.45 ммН2О. Но и потребляет он при этом не мало, при максимальной скорости вращения расход составляет 5.4 Вт. Необходимое для запуска напряжение – 10.8 В, примерно при таком напряжении «пропеллер» вращается в Low-режиме (~700 об/мин).
Ниже в таблице можно более подробно ознакомиться с техническими характеристиками вентилятора.
| Название модели | SST-AP181 |
| Типоразмер, мм | 180 x 180 x 32 |
| Скорость вращения крыльчатки, об/мин | 700/1200 |
| Расход воздуха, куб.фут./мин | 80 ~ 130 |
| Скорость воздуха, м/с | 1.9-3.1 |
| Статическое давление, ммН2О | 1.1 ~ 2.45 |
| Уровень шума, дБ | 18 / 34 |
| Потребляемая мощность, Вт | 5.4 |
| Напряжение питания, В | 12 |
| Напряжение запуска, В | 10.8 |
| Потребляемый ток, А | 0.45 |
| Эффективная дистанция продува, м | 1.2- 3 |
| Тип подшипника | скольжения (Sleeve) |
| Количество разъемов штекера питания, шт. | 3 |
Отдельного внимания заслуживает рассмотрение верхнего противопылевого фильтра, сделанного из мелкой металлической сетки. Он съемный, причем ничем не прикручен и держится на корпусе за счет встроенных в него магнитов. Очень мудрое решение, поскольку снятие фильтра для очистки занимает от силы пару секунд.

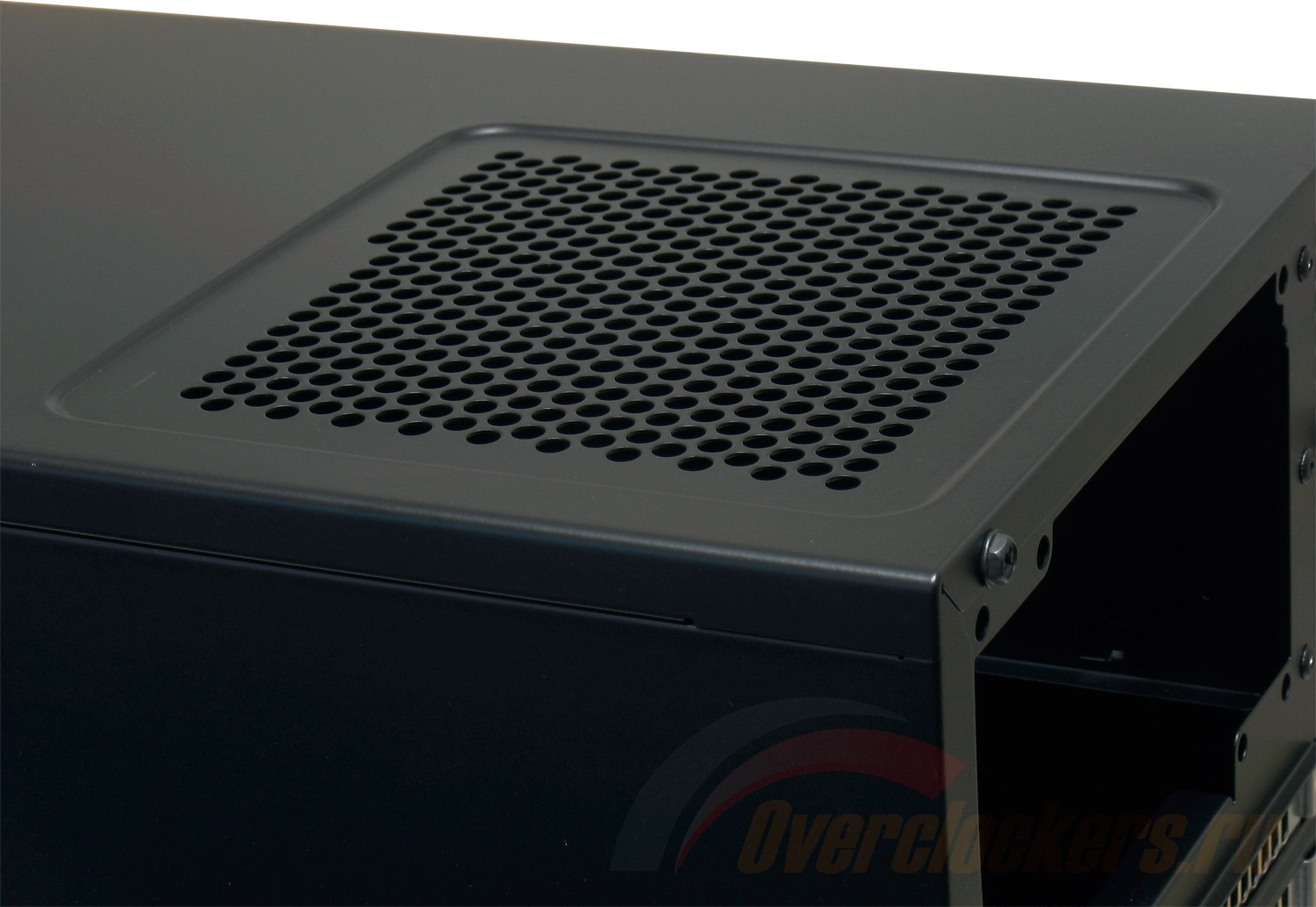

Под противопылевым фильтром можно обнаружить вентиляционную решетку, диаметр отверстий которой составляет 5 мм. В этом месте располагается блок питания, вентилятор которого производит забор прохладного воздуха снаружи.
Если пользователь вдруг не захочет использовать фильтр, наличие крупных отверстий позволит воздушному потоку с меньшим сопротивлением проходить сквозь решетку, обеспечивая лучшее охлаждение «питальника» и меньший уровень шума. Впрочем, я бы не советовал снимать фильтр, разве что в помещении совсем мало пыли.
Интересный факт: производитель советует размещать блок питания вентилятором вниз. Оно и понятно, ведь в этом случае БП будет принимать участие в теплообмене, помогая выкачивать нагретый воздух из корпуса наружу. В особенности от видеокарты. Но тогда зачем, спрашивается, нужна вентиляционная решетка? Ведь она будет полностью перекрыта блоком питания. Непонятно…

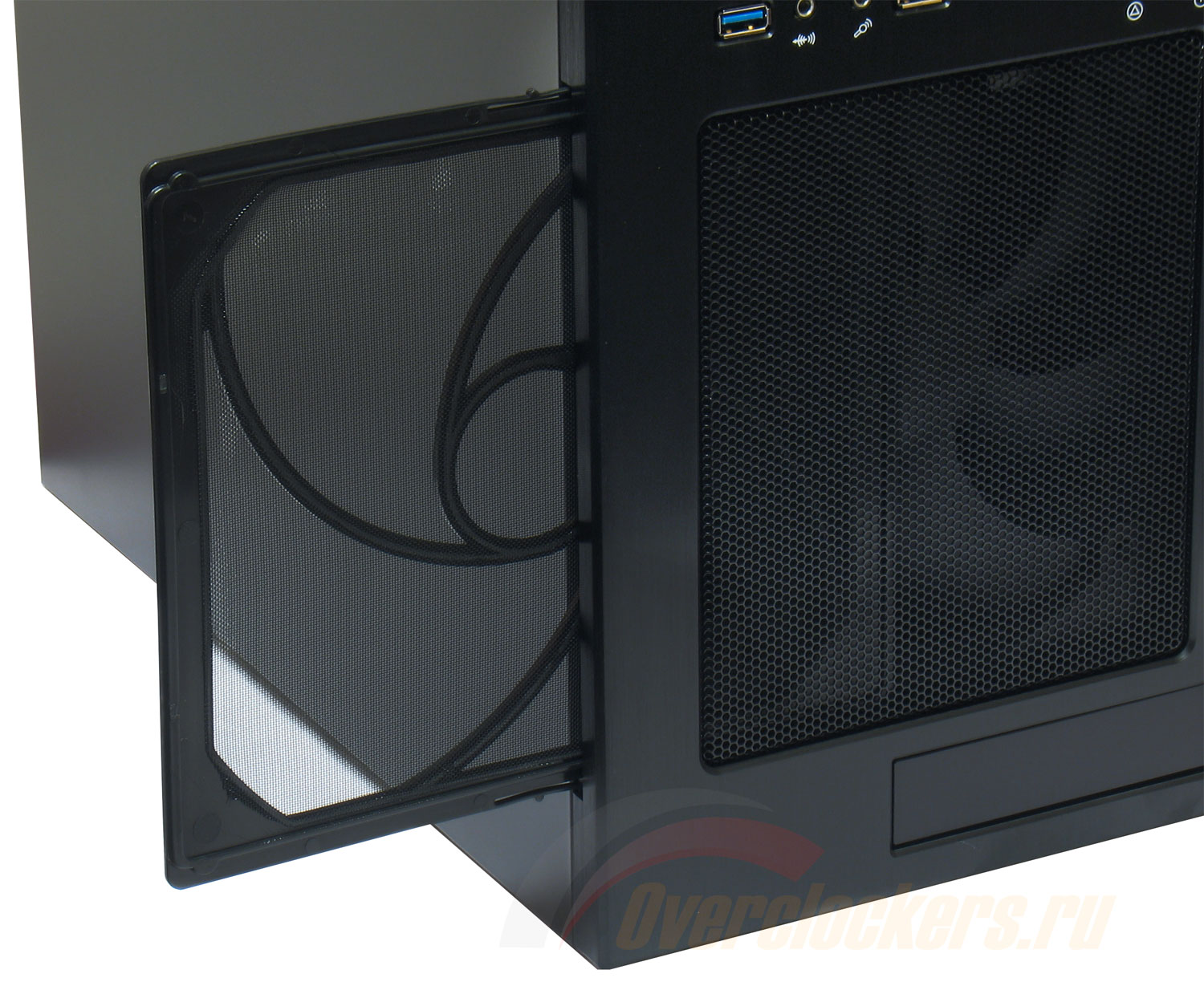

На фронтальной панели корпуса также присутствует подобный фильтр, защищающий от пыли, но размером он куда больше (соответствует вентилятору) и снимается сдвигом вбок, в любую из сторон. Магниты в этом случае отсутствуют.
Ну что сказать? Защита против пыли у SilverStone Temjin TJ08 Evolution просто отличная. Стоит отметить очень удобное и быстрое извлечение и установку противопылевых фильтров. Инженеры SilverStone действительно постарались на славу.
«Выхлопной» 120 мм вентилятор располагается в нижней части задней панели корпуса, для него предусмотрено посадочное место. Саму модель, как ни странно, обнаружить не удалось... Обычно корпуса комплектуются подобным вентилятором, ведь он является одним из главных охлаждающих устройств, откачивающих нагретый воздух из корпуса. Должно быть, производитель решил, что здесь такой «пропеллер» без надобности, и с охлаждением справится 180 мм Air Penetrator, расположенный спереди. Я в этом не уверен. Скорее всего, отсутствие вытяжного вентилятора приведет к интенсивному перемещению горячих воздушных масс от процессорного кулера в верхнюю часть корпуса и дополнительному нагреву видеокарты и блока питания. Так что рекомендую докупить отдельно 120 мм вентилятор и установить его на соответствующее место.
Пора заканчивать с изучением Temjin TJ08 Evolution и переходить к выявлению его эффективности охлаждения и издаваемого уровня шума. Но сначала ознакомимся с тестовым стендом, на котором, собственно, и будут проводиться все испытания.
Использовались следующие комплектующие:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе корпуса SilverStone Temjin TJ08 Evolution. Замеры температур осуществлялись для трех компонентов системы: центрального процессора, жесткого диска и видеокарты.
Центральный процессор Intel Core i5-2500K подвергался приличному разгону - с 3300 до 4400 МГц, посредством увеличения множителя до 44. Стендовая ASUS P8P67-M PRO основана на чипсете Intel P67 Express и позволяет (несмотря на свой форм-фактор - mATX)без проблем осуществлять разгон процессора. Напряжение на ядре было увеличено в BIOS материнской платы до 1.38 В, но в нагрузке оно проседало до 1.33 В (vDroop). К сожалению, функция Load-Line Calibration, которая призвана устранять этот недостаток, на данной «материнке» работает кривовато, не позволяя достичь высоких частот, поэтому она была отключена.
Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при напряжении питания 1.65 В.
В качестве системы охлаждения процессора использовался кулер Prolimatech Panther, штатный вентилятор которого был заменен на Scythe S-Flex SFF21E. Скорость вращения вентилятора выставлялась в одно-единственное фиксированное значение: ~1200 об/мин. На меньших оборотах тестирование не проводилось. Дело в том, что вентилятор Air Penetrator AP181, которым снабжен тестируемый корпус, даже в режиме Low (~700 об/мин) ощутимо шумит (о шуме ниже, в соответствующем разделе). На его фоне шум от вентилятора процессорного кулера почти не различим вплоть до ~1200 об/мин. Поэтому было решено использовать именно эту скорость вращения крыльчатки. Также стоит отметить, что во время тестирования на открытом стенде кулер располагался вертикально.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время одного прогона – 30 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени.
Температурные показатели с ЦП снимались программой Real Temp 3.7. Учитывались среднеарифметические значения всех четырех ядер процессора (сложение температуры всех ядер и деление результата на количество ядер). Если получался дробный результат, он округлялся в большую сторону до целого значения (замечу, что снятие температуры только с одного самого горячего ядра не приносит корректных результатов, так как в этом случае налицо зависимость от кривизны подошвы кулера или теплораспределительной крышки ЦП).
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк жесткого диска в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 функционировала на повышенных частотах 786/1572/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Кроме того, для более сильного нагрева напряжение на графическом ядре в 3D режиме было увеличено с 1000 до 1038 мВ. Для прогрева видеокарты использовалась игра Metro 2033, а точнее – встроенный в нее бенчмарк. Тест прогонялся в течение 30 минут (приблизительно 30 прогонов). Выставлялись следующие графические настройки:
В виду отсутствия на задней панели корпуса штатного вентилятора, на предназначенное для него посадочное место устанавливалась «стодвадцатка» Thermaltake TT-12025 c номинальной скоростью вращения ~1000 об/мин. На этих оборотах вентилятор и функционировал все время.
Температура окружающей среды в районе тестового стенда составляла 23 градуса по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе испытаний результатов допускается погрешность измерения в районе + /-2%.
Настала пора заняться самым интересным - ознакомлением с конкретными цифрами. Температурные режимы представлены на графике ниже.
Ну что тут сказать? Как можно видеть, SilverStone Temjin TJ08 Evolution доказал, что система охлаждения у него очень эффективна. Температура центрального процессора в корпусе всего на 1 градус по Цельсию выше, чем на открытом стенде. Должно быть, вентилятор Air Penetrator AP181 действительно справляется с поставленной задачей.
То же самое можно сказать и о видеокарте, ее температура в нагрузке также отличается на 1 градус. Но здесь, скорее всего, большую роль играет блок питания, который откачивает нагретый воздух от ускорителя наружу. И в самом деле, во время тестирования от БП исходил довольно нагретый воздух.
По жесткому диску, я думаю, комментарии излишни. Его температура близка к окружающей, причем даже в нагрузке она повышается всего до 29 градусов. На открытом стенде нагрев «харда» куда сильнее и доходит почти до 40 градусов по Цельсию.
Напоследок займемся изучением уровня шума, исходящего от работающего «системника». В этом случае наиболее интересными будут показатели штатного вентилятора - Air Penetrator AP181.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~27 дБ. Замер звукового давления проводился с расстояния 30, 60 и 100 см, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока, со смещением в сторону на 45 градусов.
На графике ниже можно ознакомиться с результатами тестирования.
Согласно полученным значениям, исходящий от системного блока шум не так уж и мал. Даже при низкой скорости вращения штатного вентилятора (режим Low, реальные ~750 об/мин), сидя на некотором расстоянии от системного блока, ощущаешь дискомфорт, но терпимый. 33 дБ на расстоянии 1 метр – величина все же заметная. При переключении вентилятора в режим High (~1200 об/мин) уровень звукового давления возрастает до 37 дБ (1 метр) и сидеть возле компьютера становится совсем некомфортно. Здесь стоит задуматься если уж не о берушах, то о наушниках точно.
Не трудно догадаться, что виной всему слишком плотная «одежка» вентилятора. Говоря проще – наличие большого количества препятствий на пути воздушного потока: мелкоячеистая сетка на передней панели, противопылевой фильтр, да еще и создающая завихрения решетка с обратной стороны Air Penetrator. Помимо повышенного уровня шума, из-за высокого сопротивления снижается эффективность охлаждения. Хотя температурные тесты показали, что корпус со своей задачей справляется. Но всему есть цена, а в данном случае – это повышенный уровень шума. Хотя от него можно избавиться, благо разработчики предусмотрели замену штатного на 140 мм вентилятор. Но в таком случае эффективность охлаждения будет ниже.
Что в итоге? Корпус SilverStone Temjin TJ08 Evolution мне очень понравился. Стильный внешний вид, качественная и продуманная конструкция, множество различных «наворотов» и наличие легкосъемных противопылевых фильтров – все это можно причислить к плюсам. А отличная система охлаждения TJ08-E и возможность установки длинных видеокарт позволит создать на базе этого «малыша» мощную игровую станцию. Правда, его доступность в московской рознице остается под вопросом. Цена продукта находится в районе 3500 рублей, что является нормальной стоимостью для устройства подобного класса.
К существенному минусу можно отнести повышенный уровень шума от работы штатного 180 мм вентилятора, расположенного на передней панели. Даже на низких оборотах. Вряд ли это придется по вкусу любителям тишины.
Плюсы:
Минусы:
