В феврале 2012 года исполнилось четыре года с тех пор, как я начал заниматься экстремальным оверклокингом. За это время были взлеты и падения, многодневные бенч-сессии с жидким азотом и долгожданные рекорды; были и груды мертвого железа, напрочь отбивающие желание заниматься разгоном. Но никогда передо мною не вставал вопрос: «Зачем я это делаю?»
В первое время у меня не было возможности покупать необходимое оборудование, а каждая новая «железка» вызывала невероятную волну восхищения, заставляя задумываться: «Что же будет в следующем поколении?». И очередная «материнка», видеокарта, процессор или любой другой компонент затягивали меня все глубже и глубже. Поскольку в данном материале речь пойдет о материнской плате, то я хочу поделиться своими впечатлениями за четыре года и рассказать, что же за это время прошло через руки оверклокера.
Не такой уж и далекий 2008 год остался в прошлом как эпоха линейки Intel Core 2 Duo, а в любимчиках всех оверклокеров тогда ходил процессор Intel Core 2 Duo E8600. Особенностью разгона данного семейства был значительный потенциал BCLK, и только одна плата топ-сегмента смогла завоевать сердца тысяч энтузиастов – ASUS Rampage Extreme. Увидев её впервые, я понял, что именно такой должны быть все материнские платы – сочетание отличной производительности с грамотно подобранным дизайном и надписью «Overclocked by» запали в душу достаточно надолго.
Переход Intel на LGA 1366 внес некоторые коррективы в тестовые стенды энтузиастов. Лидирующие позиции заняла компания Gigabyte с моделью GA-X58-UD5. C помощью данной платы можно было разгонять процессоры Extreme семейства Core i7 до частот 5.1-5.2 ГГц, что, конечно же, не было рекордом, но позволяло добиваться относительно высоких результатов. Её главным конкурентом была Rampage II Extreme, которая, продолжив лучшие традиции серии ASUS ROG, оказалась не столь совершенной, да и конкуренты подтянулись.
Выпуск компанией EVGA материнской платы X58 SLI Classified надолго взбудоражил оверклокерскую общественность, поскольку она смогла преодолеть так называемый FSB wall Core i7, достигая по шине невероятных 250 МГц. Естественно, что возможностью получить лишние 100-200 МГц воспользовалось огромное число энтузиастов, побив массу мировых рекордов и сделав EVGA имя оверклокерского бренда.
Спустя год ASUS и Gigabyte удалось наверстать упущенное, представив Rampage III Extreme и GA-X58A-OC соответственно. Обе платы побывали у меня на руках, но место в тестовом стенде досталось первой, благодаря большей доступности, а также небольшому ряду фишек, отсутствующих у Gigabyte – ASUS Xpander, ASUS OC Panel и OC Station.
Переход на платформу Intel Sandy Bridge вновь поставил перед энтузиастами задачу апгрейда и выбора нового боевого товарища. На первых порах желтую майку лидера удерживала Gigabyte, поскольку у главного конкурента ASUS Maximus IV Extreme были некоторые проблемы несовместимости с оперативной памятью на микросхемах Elpida Hyper, да и в 3DMark 2001 SE плата ASUS умудрялась проигрывать Gigabyte. Но обновления BIOS устранили данные недочеты, и продукция ASUS постепенно начала занимать все большую долю в тестовых стендах.
А буквально несколько месяцев назад компания Intel вновь «порадовала» нас выходом нового поколения процессоров и целой плеяды материнских плат для них. Компании ASUS с первого же дня запуска LGA 2011 удалось зацепиться за оверклокерский сегмент и закрепить свои позиции, поскольку, на мой взгляд, у 90 процентов энтузиастов в системах установлена материнская плата ASUS Rampage IV Extreme.
Помимо решений для энтузиастов, в модельном ряду ASUS есть продукты, ориентированные на массы, в том числе – на простых пользователей и игроков. Так, линейка материнских плат ASUS Republic of Gamers четко разделяется на несколько сегментов: Extreme – для оверклокеров, Formula – для геймеров, Gene – micro-ATX для любителей «компактной» производительности. Дальше рассказ пойдет о версии, предназначенной для заядлых геймеров - ASUS Rampage IV Formula.
Технические характеристики тестируемой платы представлены в таблице:
| Поддерживаемые процессоры | Второе поколение процессоров Intel Core i7 в конструктиве LGA 2011 Поддержка технологии Intel TurboBoost Полный список поддерживаемых процессоров: на сайте производителя. |
| Системная шина | DMI, 5 000 МГц |
| Чипсет | Intel X79 Express Chipset |
| Поддерживаемая память | 4 слота 240-pin DDR3 DIMM с поддержкой четырехканального режима Поддерживаемые частоты: 1066/1333/1600/1866/2133(OC)/2400 (OC) МГц До 32 Гбайт |
| Слоты расширения |
Данные возможности станут доступны с использованием устройств PCI Express 3.0 |
| Поддержка Multi-GPU | Поддержка ATI CrossFireX и NVIDIA 4-way SLI |
| Поддержка SATA/eSATA |
|
| Поддержка IDE | отсутствует |
| Поддержка RAID |
|
| Сеть | Gigabit Ethernet – Intel 82579V |
| Аудио | SupremeFX III built-in 8-Channel High Definition Audio CODEC
|
| Bluetooth | отсутствует |
| USB 2.0 | 6 портов USB 2.0 на задней панели – Intel X79 PCH (один порт для подключения ROG Connect) 6 внутренних портов USB 2.0 – Intel X79 PCH |
| USB 3.0 | 4 порта USB 3.0 на задней панели – ASMedia ASM1042 2 внутренних порта USB 3.0 – ASMedia ASM1042 |
| IEEE1394 | отсутствует |
| Питание материнской платы | ATX 24-pin, 8-pin EATX12V, 4-pin Molex |
| Разъемы задней панели | 1 PS/2 совмещенный порт клавиатуры/мыши 1 кнопка сброса CMOS 1 кнопка включения/выключения ASUS ROG Connect 2 разъема eSATA 6 Гбит/с 1 разъем LAN RJ45 6 портов USB 2.0, включая один порт для подключения ASUS ROG Connect 4 порта USB 3.0/2.0 1 оптический выход S/PDIF/I/O 5 входов/выходов 3.5 мм mini-jack 7.1-канального HD-аудиокодека |
| Внутренние разъемы | 1 разъем для подключения планки с двумя портами USB 3.0 3 разъема для подключения планки с двумя портами USB 2.0 4 порта SATA 6 Гбит/c (красные) 4 порта SATA 3 Гбит/с (черные) 1 переключатель ROG Connect 8 разъемов для подключения вентиляторов (2x CPU, 3x Chassis, 3x Optional) 8 точек замера напряжений ASUS Probe It 3 точки замера температур 1 S/PDIF выход 1 24-pin ATX разъем 1 8-pin ATX разъем 1 4-pin Molex разъем 1 LN2 Mode джампер 1 Slow Mode переключатель 1 кнопка Power 1 кнопка Reset 1 кнопка Go_Button 1 переключатель BIOS 1 кнопка Q-Reset |
| Фирменные технологии ROG | ROG Connect RC Diagram RC Remote RC Poster GPU TweakIT Extreme Engine Digi+ ROG Extreme OC Kit Slow Mode LN2 Mode PCIe x16 Lane Switch Q-Reset EZ Plug ProbeIt UEFI BIOS Game First iROG Extreme Tweaker Loadline Calibration USB BIOS Flashback Component Overheat Protection – EX Voltiminder LED II ASUS CPU Parametr Recall |
| Другие фирменные технологии | CPU Level Up ASUS EPU Engine MemOK! Onboard Switches: Power/Reset/Clr CMOS ASUS Fan Xpert Q-Fan Plus ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 3 ROG BIOS Wallpaper ASUS Q-Connector ASUS Q-LED ASUS Q-Slot ASUS Q-DIMM |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
| Цена, руб. | от 12 000 |
Материнские платы ASUS Rampage в исполнении Extreme и Formula существуют в двух вариантах – обычная коробочная и специальная версия Battlefield 3 edition. ASUS - не первый производитель, использующий в своих продуктах популярные 3D-игры, но на моей памяти это первое для компании за последние годы решение с бонусом в виде игры. На тестирование попал вариант с Battlefield 3, отличия от обычной коробочной версии минимальны – оформление лицевой стороны коробки и стикер на игру Battlefield 3.
ASUS Rampage IV Formula поставляется в картонной коробке, повторяющей габариты печатной платы формата ATX. Благодаря версии Battlefield 3 Edition, на лицевой стороне отсутствуют привычные темно-красные тона серии ROG. За основу оформления взята узнаваемая многими сцена с шагающим на фоне «всеобщего хаоса» солдатом. Каких-то дополнительных акцентов на наличие игры внутри (кроме надписи на коробке) больше нет. За сменившимся фоном узнается привычное для линейки ROG оформление: логотип ASUS Republic of Gamers и название модели материнской платы крупными буквами. В отличие от варианта Extreme, созданного для оверклокеров, Formula, по мнению ASUS, предназначена для геймеров.
К уже привычным логотипам поддержки Intel LGA 2011, чипсета Intel X79, процессоров Intel Core i7 обычных и Extreme версий, технологий NVIDIA SLI и AMD CrossFireX добавились логотипы Electronic Arts и другие, которые более привычно встречать на упаковках игр. Ярлычок в правом верхнем углу говорит о поддержке платой стандарта PCI Express 3.0.
На обратной стороне коробки дизайнеры компании выделили место для четырех основных достоинств ASUS Rampage IV Formula. На смену OC Key, VGA Hotwire и Subzero Sense (у Extreme версии) в Formula пришли SupremeFX III, Extreme Engine Digi+ и 4-way SLI/CrossFireX. Основным отличием от старшей является встроенный звуковой «чип» SupremeFX III, а все остальное встречается и на Extreme. Четвертой особенностью стало наличие процессорного разъема X-Socket, позволяющего использовать процессорный крепеж от LGA 1366.
Как и у большинства материнских плат, у Rampage IV Formula есть открывающееся окно, через которое можно взглянуть на сам продукт, не доставая его из коробки. А на заднике «шторки» производитель приводит более подробное описание используемых технологий - SupremeFX III, Extreme Engine Digi+ II и X-Socket.
В комплект поставки входят:
Для меня странным показалось, что при поддержке конфигурации 4-way SLI аналогичного мостика не оказалось в комплекте, ведь купить его отдельно может быть весьма затруднительно.
Материнская плата ASUS Rampage IV Formula выполнена в форм-факторе ATX. Габариты печатной платы составляют 305 мм в длину и 244 в ширину. Благодаря использованию только четырех слотов оперативной памяти разработчикам удалось сэкономить площадь на печатной плате и влезть в стандарты ATX.
В дизайне печатной платы и системы охлаждения сразу бросаются в глаза отсутствующий вентилятор на радиаторе системы охлаждения Intel PCH X79, а также сокращенное вдвое число слотов оперативной памяти.
Rampage IV Formula, как и версия Extreme, поставляется вместе с процессорным разъемом X-Socket, который стал для меня незаменимой вещью. Честно признаюсь, что мой экземпляр X-Socket побывал уже не только на большинстве решений ASUS, но и на платах других производителей.
Как упоминалось выше, материнская плата получила четыре слота оперативной памяти. Использовать планки оперативной памяти можно объемом 1, 2, 4 и 8 Гбайт. Максимальный объем оперативной памяти при заполнении всех слотов составит 32 Гбайта. Как и на Extreme версии, ASUS предлагает пользователям возможность работы на частоте DDR3 до 2666 МГц. Из-за отсутствия подходящих модулей оперативной памяти выявить его работоспособность я не смогу, но подтверждение работоспособности данного делителя выкладывали энтузиасты из Европы и Америки на страницах популярных оверклокерских форумов. Естественно, что доступен и стандартный набор делителей памяти (в диапазоне от 1066 до 2400 МГц).
С четырьмя слотами оперативной памяти у пользователей не будет возникать путаницы с тем, какие разъемы нужно задействовать при работе с разным числом модулей. При использовании четырех планок заполняем все слоты, с парой модулей – B1 и D1 (ближние к процессору с обеих сторон), при трех модулях – B1, C1 и D1, а при наличии всего лишь одной планки памяти рекомендуется D1.
Материнская плата ASUS Rampage IV Formula получила шесть слотов расширения PCI Express, в том числе - четыре слота PCI Express x16 с поддержкой стандарта версии 3.0. Использование процессором сорока линий PCI Express позволяет пользователям создавать на базе LGA 2011 производительные графические массивы из нескольких видеоадаптеров. Плата поддерживает до четырех видеокарт с двухслотовыми системами охлаждения, способными работать в режимах CrossFireX или 4-way SLI в зависимости от вендора.
При работе с графическими ускорителями рекомендуется устанавливать их в следующие слоты расширения:
В отличие от Extreme, в Formula не используется схема расположения слотов PCI Express, позволяющая использовать сразу три видеокарты с трехслотовыми СО. В данном случае можно будет установить только пару Direct CUII, Matrix или других подобных видеокарт.
На заднюю панель материнской платы выведены следующие интерфейсы:
От выходов аудиокодека на задней панели по текстолиту идет незакрашенная, как может показаться на первый взгляд, дорожка, проходящая сквозь «чип» SupremeFX III. Рядом в подобном стиле выполнен и сам логотип Republic of Gamers.
Rampage IV Formula получила восемь разъемов SATA. Четыре разъема черного цвета с первого по четвертый обладают поддержкой SATA 3 Гбит/с, четыре разъема красного цвета - SATA 6 Гбит/с. Два из них, расположенные рядом с черными разъемами, реализованы силами чипсета Intel X79 PCH. Два других разъема SATA с пропускной способностью 6 Гбит/с реализованы с помощью микросхемы ASMedia ASM1061.
Еще пара разъемов eSATA с пропускной способностью 6 Гбит/с расположилась на задней панели, за их работу отвечает контроллер ASMedia ASM1061.
Работу сетевого разъема LAN Ethernet на задней панели обеспечивает микросхема Intel WG82579V.
Четыре разъема USB 3.0 на задней панели реализованы силами пары контроллеров ASMedia ASM1042.

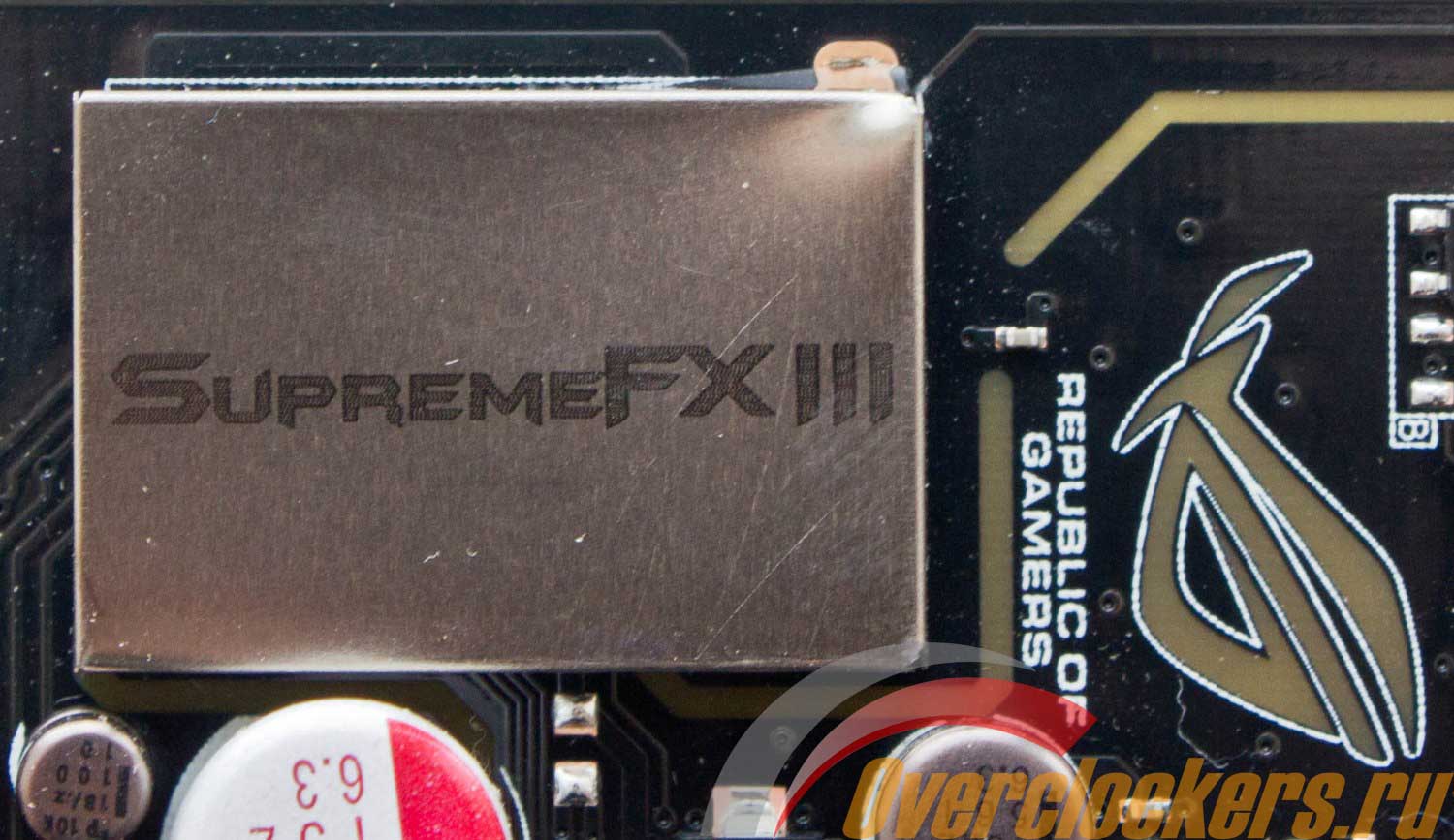

За звуковые качества материнской платы отвечает гордость компании ASUS – звуковой «чип» SupremeFX III, который скрыт под металлическим корпусом с выгравированным на крышке названием.
Функции ROG Connect, предположительно, обеспечивает специальная микросхема с маркировкой Republic of Gamers, расположенная между слотами PCI Express.
Системный мониторинг представлен Nuvoton NCT6776F.
Поддержка пары дополнительных портов SATA 6 Гбит/с также реализована с помощью микросхемы ASMedia ASM1061.
За работу внутренних разъемов USB 3.0 для подключения специальных панелей отвечает ASMedia AMS1042.
Внизу платы расположились две микросхемы BIOS winbond, которые довольно часто используются в продуктах компании ASUS. Переключаться с одной «микрухи» BIOS на другую можно с помощью специальной кнопки, расположенной слева от них.
В правом верхнем углу платы отведено место так называемой OC Zone. Здесь находятся точки замера напряжений, световые индикаторы загрузки, переключатель работы линий PCI Express, переключатели LN2 Mode и Slow Mode, кнопки включения, перезагрузки, Go Button и индикатор POST-кодов.
Если резюмировать все описанное выше, то получится, что Rampage IV Formula представляет собой облегченный вариант версии Extreme, лишенной ненужных большинству пользователей функций и технологий.
Питание на плату осуществляется при помощи трех основных разъемов.
На правом краю печатной платы расположился 24-pin разъем ATX,
а в левом верхнем углу - 8-pin разъем питания ЦП EPS-12V. В отличие от Extreme, в Formula инженеры ASUS решили ограничиться лишь одним разъемом питания процессора, отказавшись от дополнительного 4-pin разъема. При детальном рассмотрении системы питания становится понятно, что использование в старшей версии дополнительного разъема скорее мера предосторожности, нежели необходимая составляющая.
Вместо 6-pin разъема питания слотов расширения PCI Express, используемого на Extreme, в Formula вновь встречается старый привычный 4-pin Molex, неоднократно встречавшийся на третьей версии Rampage. В любом случае, использование дополнительного разъема питания видеокарт оправдано лишь в случае графических массивов из трех и более ускорителей.
Система питания материнской платы и вовсе не претерпела никаких изменений, перед нами одиннадцать фаз, работающих по схеме 8+3, чего, как показывает практика старшего собрата, вполне достаточно для достижения максимальных результатов разгона.
Управление напряжением на CPU и System Agent происходит с помощью микросхемы ASP 1000C, маркированной как VRM Digi+ EPU. Восемь фаз отведено на CPU Voltage и три фазы на System Agent Voltage.
Система питания оперативной памяти также осталась нетронутой. Хотя число слотов сократилось вдвое, фазы так и продолжают работать в связке 2+2.
Две фазы отведено на левые от процессора слоты памяти и две фазы – на правые.
Каждая пара управляется с помощью контроллера VRM Digi+ EPU ASP 1101.
На питание VTT Voltage выделено две фазы.
Управление напряжением VTT Voltage осуществляется с помощью микросхемы производства uPI Semiconductor Corporation с маркировкой uP1606.
Как можно видеть, система питания ASUS Rampage IV Formula не претерпела изменений и полностью соответствует современным требованиям профессиональных оверклокеров. Такой подход в проектировании материнских плат облегчает работу инженеров ASUS, которые, создав мощную и в то же время практичную систему питания, используют её в целой линейке продуктов.
А вот изменения системы охлаждения ASUS Rampage IV Formula при сравнении с Extreme видны невооруженным глазом. Во-первых, она лишилась единого целого и теперь состоит из двух конструкций.
Первая отвечает за охлаждение системы питания процессора и контроллера памяти. В основу конструкции положены два алюминиевых радиатора, окрашенных в черный цвет и соединенных тепловой трубкой.
Для улучшения температурных показателей компания ASUS использует в качестве термоинтерфейса две термопрокладки серого цвета, отводящие тепло от дросселей и мосфетов в пользу радиаторов.

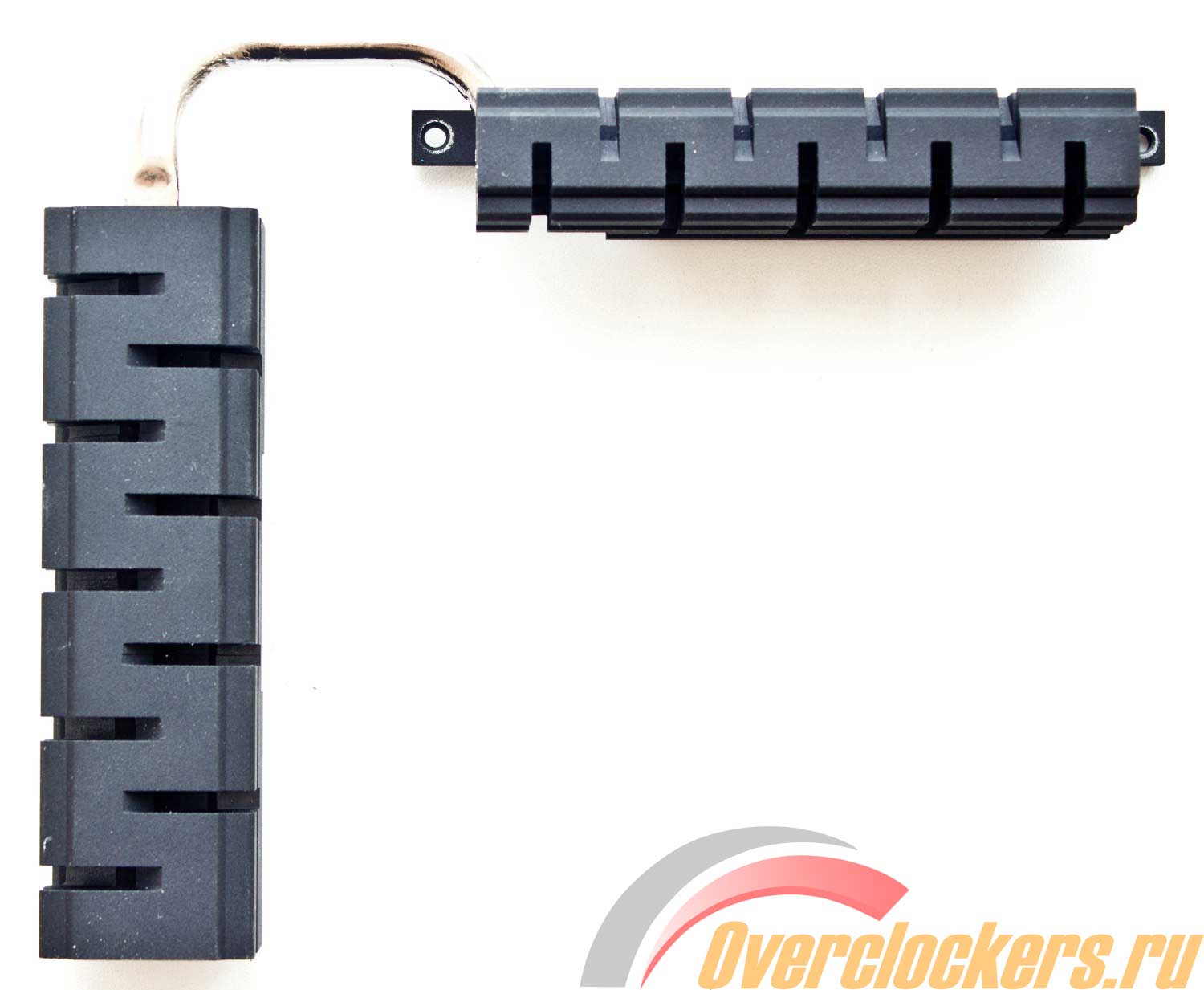

Вторая конструкция СО скрывает под массивным радиатором южный мост – Intel X79 PCH.
Примечателен и тот факт, что вместо активного охлаждения вентилятора, как в версии Extreme, здесь используется лишь площадь основания радиатора для охлаждения южного моста. Многие пользователи ругали ASUS и других производителей за использование активного охлаждения в составе СО материнских плат, но на Formula подобной проблемы нет.
В отличие опять от того же Extreme, на Formula в качестве термоинтерфейса PCH применена не термопаста, а терможвачка, привычная по большинству системных плат.
Если подводить итог, то стоит отметить, что в работе система охлаждения Rampage IV Formula заметно холоднее, чем у Extreme, отсюда можно предположить, что причина повышенного тепловыделения топовых материнских плат кроется в использовании восьми слотов оперативной памяти.
Я достаточно подробно, на мой взгляд, описал возможности BIOS материнской платы ASUS Rampage IV Extreme, а поскольку BIOS Rampage IV Formula во многом повторяет своего старшего собрата, то можно лишь кратко рассказать об основных функциях RIVF.
Прежде чем перейти к возможностям BIOS, предлагаю обратить внимание на ту дорожку на тестолите, которая казалась прозрачной на свету. С помощью светового диода компания ASUS сделала красную подсветку, достаточно эффектно выглядящую в темноте.
BIOS материнской платы Rampage IV Formula представляет собой графическую оболочку UEFI. Первая ритейловая прошивка BIOS сразу после включения была обновлена до последней версии бета 0006b.
После входа в BIOS на всех материнских платах ASUS серии Republic of Gamers сразу попадаешь в Advanced Mode в меню настроек Extreme Tweaker.

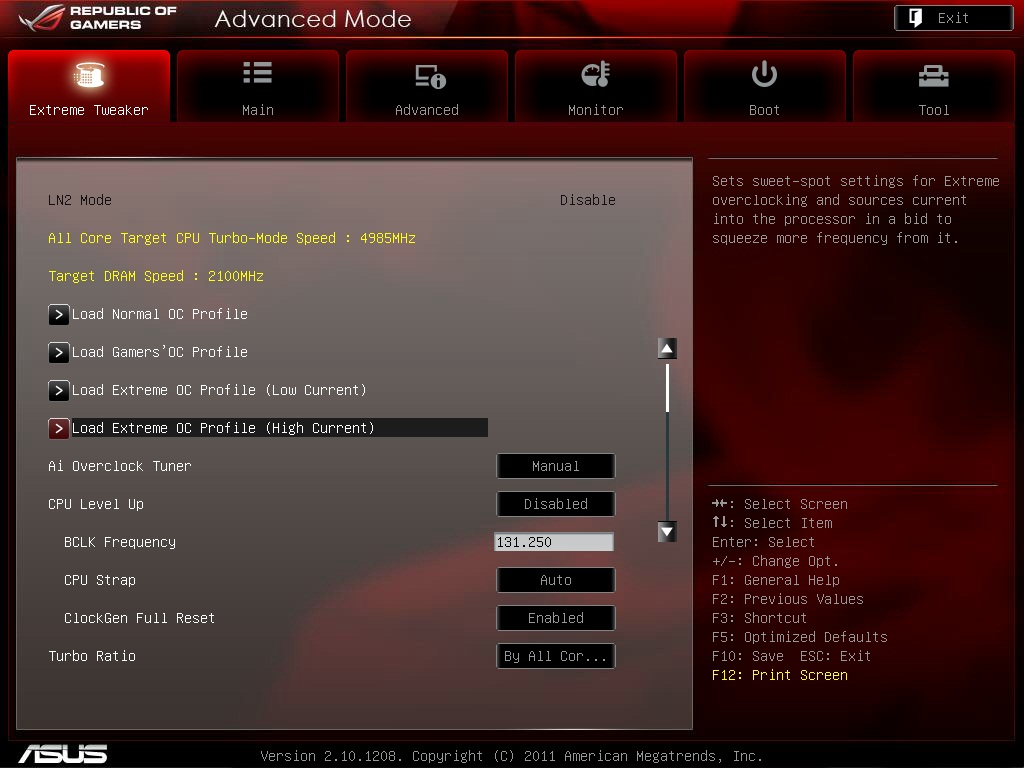

Formula вслед за Extreme получила четыре набора профилей разгона, о которых подробный рассказ будет чуть позже.
Formula предлагает четыре BCLK «страпа» на 100, 125, 166 и 250 МГц. ЦП Sandy Bridge-E степпингов С0 и С1 способны работать только с первыми двумя, некоторые экземпляры способны работать и на 166 МГц BCLK, но их число невелико. Модели более нового степпинга C2 практически все работоспособны с данным «страпом», я продемонстрирую это чуть позже.
Набор функций не изменился по сравнению с Rampage IV Extreme.
В последнее время энтузиастами всего мира активно обсуждается проблема снижения множителя CPU до 12 под отрицательными температурами. В материнских платах ASUS данную заморочку решили с помощью функции CPU Clock Gen Filter. Сейчас она исправлена Intel, и в ближайшее время ошибка будет решена с помощью обновления BIOS.
Частота оперативной памяти варьируется в достаточно большом диапазоне - от 800 до 2666 МГц. Столь низкий порог необходим для использования высоких BCLK «страпов», при которых частота оперативной памяти будет заметно выше.

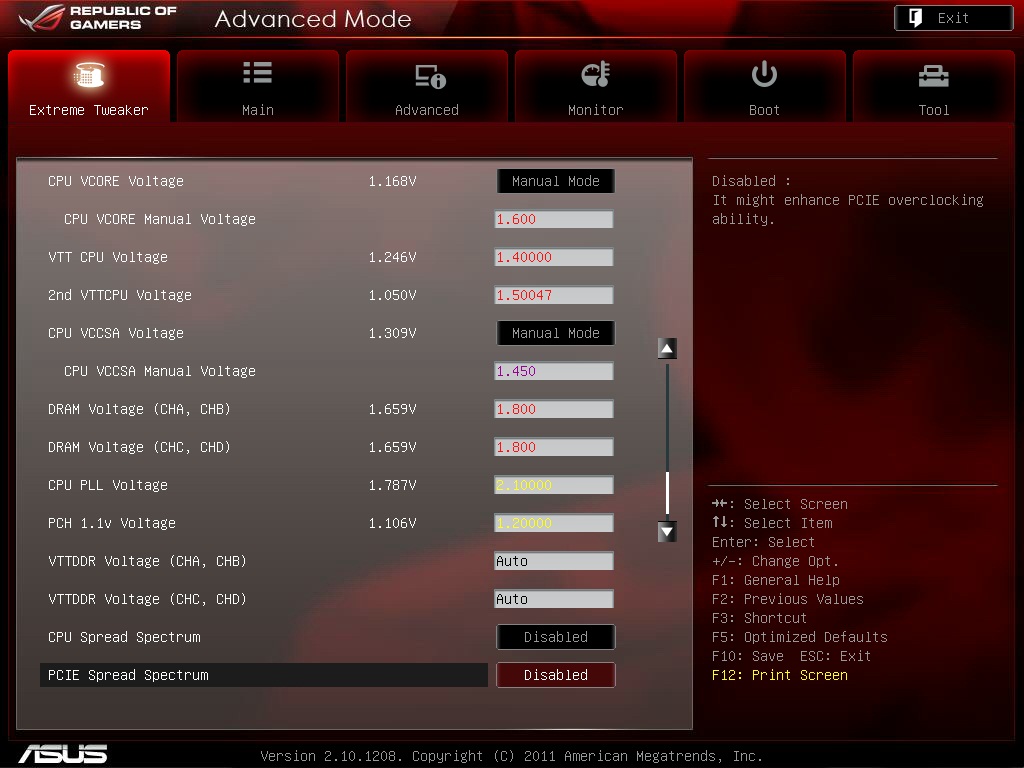

Набор параметров для настройки напряжений не изменился и также является максимально обширным, как и на Extreme.
В настройках оперативной памяти также есть предустановленные профили для таймингов, с течением времени инженеры ASUS добавили еще один профиль для четырехканальных комплектов DDR3 общим объемом 16 Гбайт с микросхемами Hynix.
Далее приведу возможности по управлению подсистемой питания материнской платы:

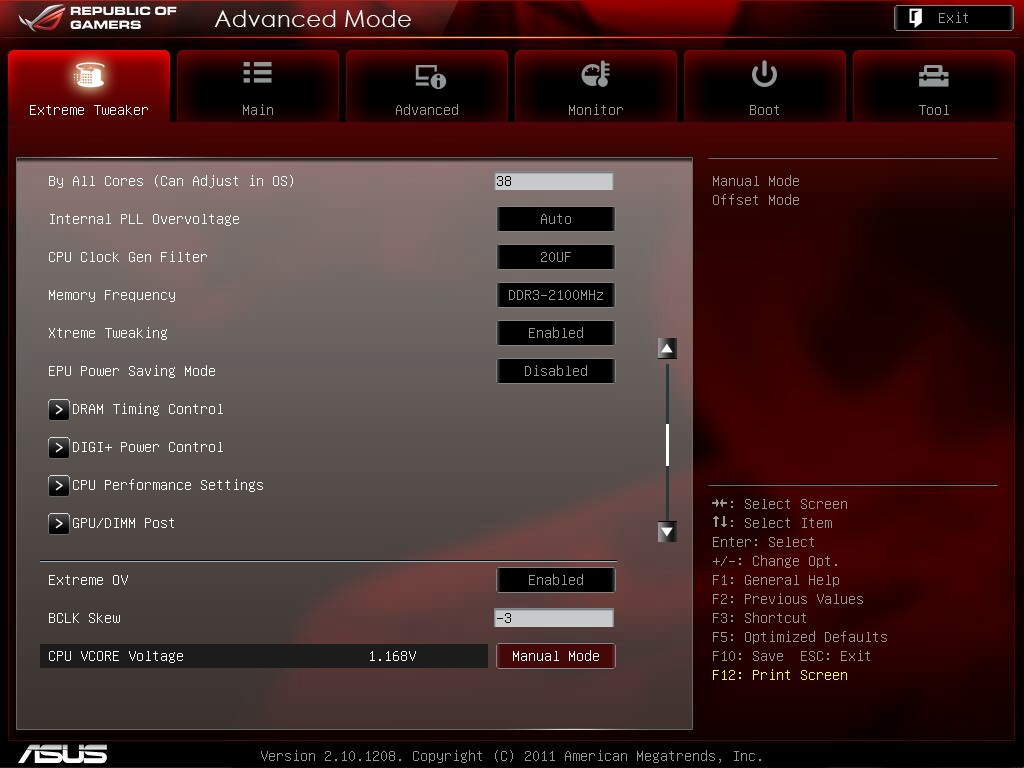

За множитель Turbo Boost до сих пор отвечают два параметра в BIOS TurboMode и Enhanced Intel SpeedStep Technology, отключив которые Turbo Boost можно зафиксировать в нужном значении.
Для процессора, памяти и южного моста есть специальные меню тонкой настройки Tweakers` Paradise, позволяющие более тщательно подобрать настройки сигналов различных компонентов. Данные параметры могут быть полезны лишь экстремальным оверклокерам, для которых каждый МГц на счету.
Normal OC Profile подразумевает под собой постоянную работу на частоте 4375 МГц. Частота шины BCLK при этом повышается до 125 МГц.
А вот множитель снизили из-за высокой шины относительно номинала для Turbo Boost. Неясно, почему выбраны именно такие параметры для данной частоты.
Напряжение на процессоре будет повышено при этом до 1.4 В. Для данной частоты такое значение достаточно высоко, можно утверждать, что большинство процессоров сможет работать на 100-150 МГц выше, чем данный профиль. Но, с другой стороны, налицо желание ASUS подстраховаться.
Gamers OC Profile предполагает большую частоту – 4.4 ГГц для шести ядер и 4.7 ГГц при загрузке только одного ядра.
Напряжение на процессоре при этом также остается на отметке 1.4 В.
Low Extreme OC Profile подразумевает использование экстремального охлаждения, а частота процессора с данными настройками составляет 4985 МГц. Шина BCLK процессора при этом достигает 131.25 МГц.
Для повышения шины до относительно высокого значения инженеры ASUS рекомендуют подбирать значение BCLK Skew в отрицательную сторону.
Напряжение на процессоре составляет при этом 1.55 В.
High Extreme OC Profile с первого взгляда ничем не отличается от Low версии, поскольку частота процессора и шины BCLK не изменились.
Но, что примечательно, BCLK Skew был изменен с -3 на -2.
Помимо повышения напряжения до 1.6 В инженеры ASUS значительно увеличили напряжения на CPU VTT и System Agent.
В целом BIOS материнской платы ASUS Rampage IV Formula не изменился по сравнению с Extreme версией, для многих пользователей большая часть функций останется невостребованной, но инженеры ASUS используют обе стороны медали. С одной стороны, весь набор функций, необходимых для разгона присутствует, разогнать процессор особой сложности не составит. А, с другой стороны, тем единицам, которым нужен полный функционал при определенном уровне знаний, также удастся добиться высокого результата, но уже в рамках экстремального разгона.
Для тестирования материнской платы ASUS Rampage IV Formula был собран открытый стенд со следующей конфигурацией:
Знакомство с материнской платой Rampage IV Formula началось с трех-четырех «ребутов» и сбросов CMOS, которые мне пришлось делать, поскольку плата никак не хотела грузиться на желаемых мной настройках. Из компонентов тестового стенда, которые хоть каким-то образом могли оправдывать числовые симптомы пост-кодера, были только процессор и оперативная память. Так как в CPU я был уверен на 100%, благодаря выставляемым с некоторым запасом основным напряжениям, то причину нестарта системы пришлось искать в оперативной памяти. Ни установленные вручную задержки, ни попытка загрузки XMP профиля успехом не увенчались. И лишь после выставления вручную вторичных таймингов система заработала должным образом.

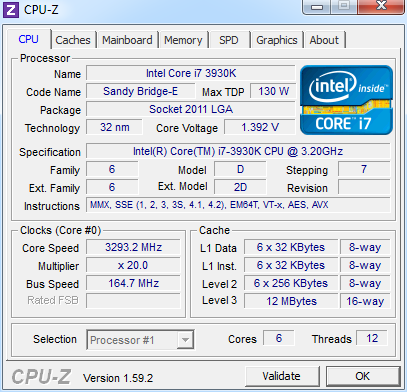

Начать тестирование нового процессора Intel Core i7-3930K было решено с разгона шины BCLK. Как видите, я специально купил ритейловую версию ЦП на степпинге C2, заменив им инженерную версию i7-3960X степпинга C1. Основные надежды, возлагаемые мною на обновленную ревизию CPU, это увеличение разгонного потенциала контроллера памяти и возможность работы с более высокими частотами DDR3, а также работоспособность при 166 МГц «страпе». Отчасти мои ожидания оправдались.
При «страпе» BCLK 100 МГц удалось добиться частоты шины BCLK 108.5 МГц. Данный результат превышает полученные на Extreme 107 МГц, но не стоит забывать о том, что перед нами новая версия процессора, который по всем признакам обладает лучшим разгонным потенциалом.
Переход на «страп» 125 МГц позволил достигнуть BCLK 135.5 МГц. Разрыв на данном «страпе» кажется более заметным, но на самом деле в обоих случаях частота шины PCI Express остается равной 108.5 МГц.
Использование нового степпинга CPU позволило протестировать и еще один «страп» - 166 МГц. На выставленных сходу 166 МГц BCLK плата загрузиться не смогла, а вот 160 МГц из BIOS ей оказались вполне по силам. Далее с помощью утилиты ASUS TurboV частоту BCLK удалось поднять до 164.7 МГц.
Подтверждение работоспособности данного «страпа» позволяет надеяться на высокий разгонный потенциал i7-3820 с заблокированным множителем.
Далее от разгона я перешел к графическим бенчмаркам - 3DMark Vantage и 3DMark11. Серьезного тестирования производительности Formula проводить смысла не было, поскольку по понятным причинам результаты в пределах погрешности повторяли бы таковые для Rampage IV Extreme.
Из двух видеокарт Radeon HD 7970 была намеренно выбрана лучшая. Модель ASUS смогла работать в 3DMark11 на частотах 1285/1700 МГц при напряжении на GPU 1.29 В. Не самый лучший результат для графических ускорителей семейства Radeon HD 7970, но для GPU с ASIC менее 70% результат вполне закономерен. В целях сохранения известного азотного потенциала процессора для «водяного» разгона я не стал подвергать CPU высоким напряжениям, ограничившись выставленным в BIOS 1.45 В. Настройки управления питания материнской платы были выставлены в значениях Auto, поэтому под нагрузкой напряжение немного проседало. Таким образом, удалось пройти бенчмарк 3DMark11 на частоте 4.8 ГГц.
Итоговый результат составил 12 126 баллов, что при данных настройках достаточно предсказуемо.
Бенчмарк 3DMark Vantage более требователен к частотам видеокарты и процессора. Если ЦП хватило повышения напряжения до 1.47 В для прохождения теста, то вот запаса графического процессора по напряжению у меня уже не было. Поднятие напряжения с данной частотой GPU приводило к зависаниям из-за перегрева, что наводит на мысль о предшествующем мне «недоброкачественном» тестере, пожалевшем хорошей термопасты. Понижение частоты графического ядра до 1270 МГц привело к возможности прохождения всего теста целиком.

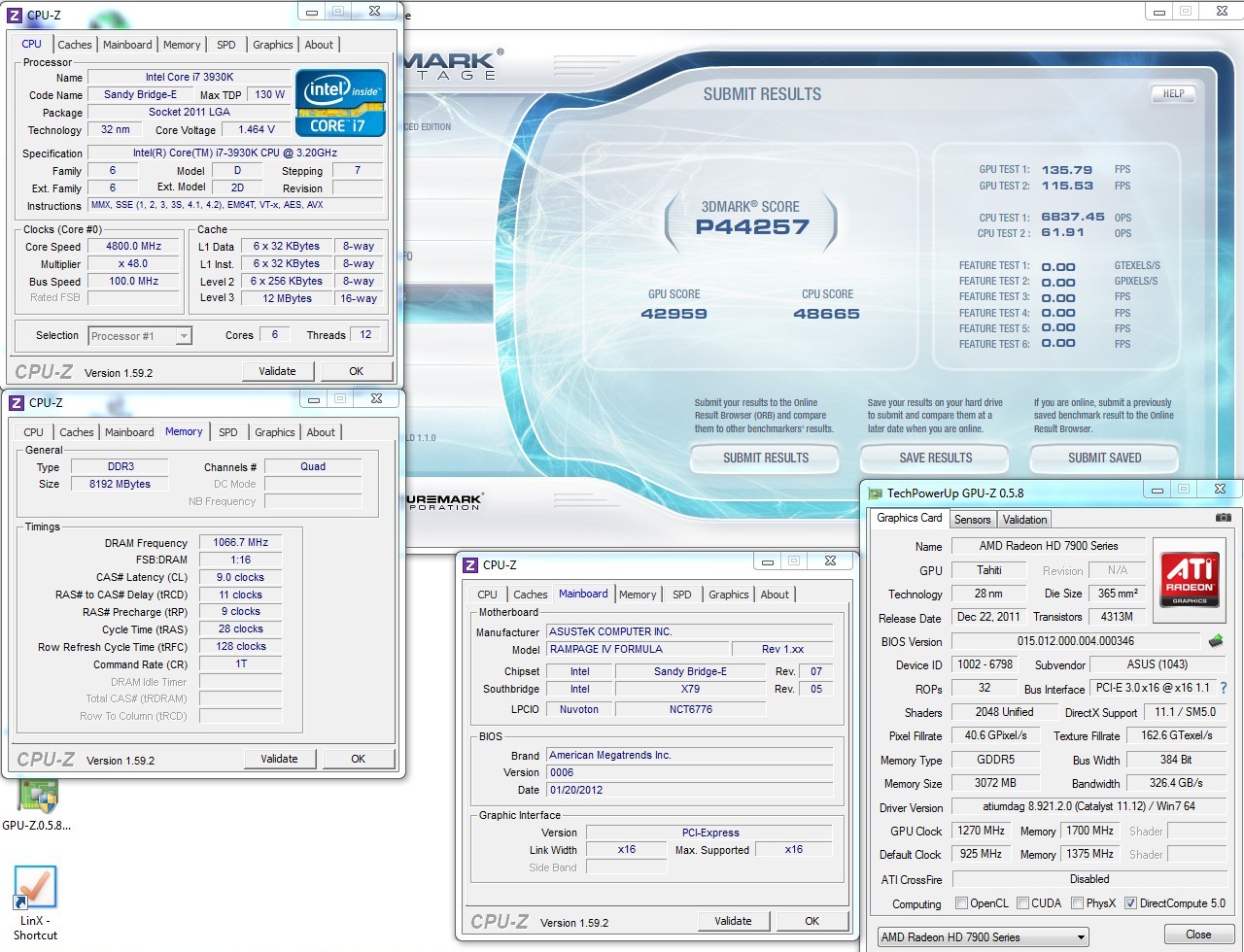

Результат в 3DMark Vantage получился 44 257 попугаев. На очереди оставалось тестирование CrossFire конфигурации. Не могу сказать, что приехавшая от XFX HD 7970 оказалась заметно хуже в плане разгонного потенциала карточки ASUS, но связка CrossFire заметно опустила частотные пороги GPU.

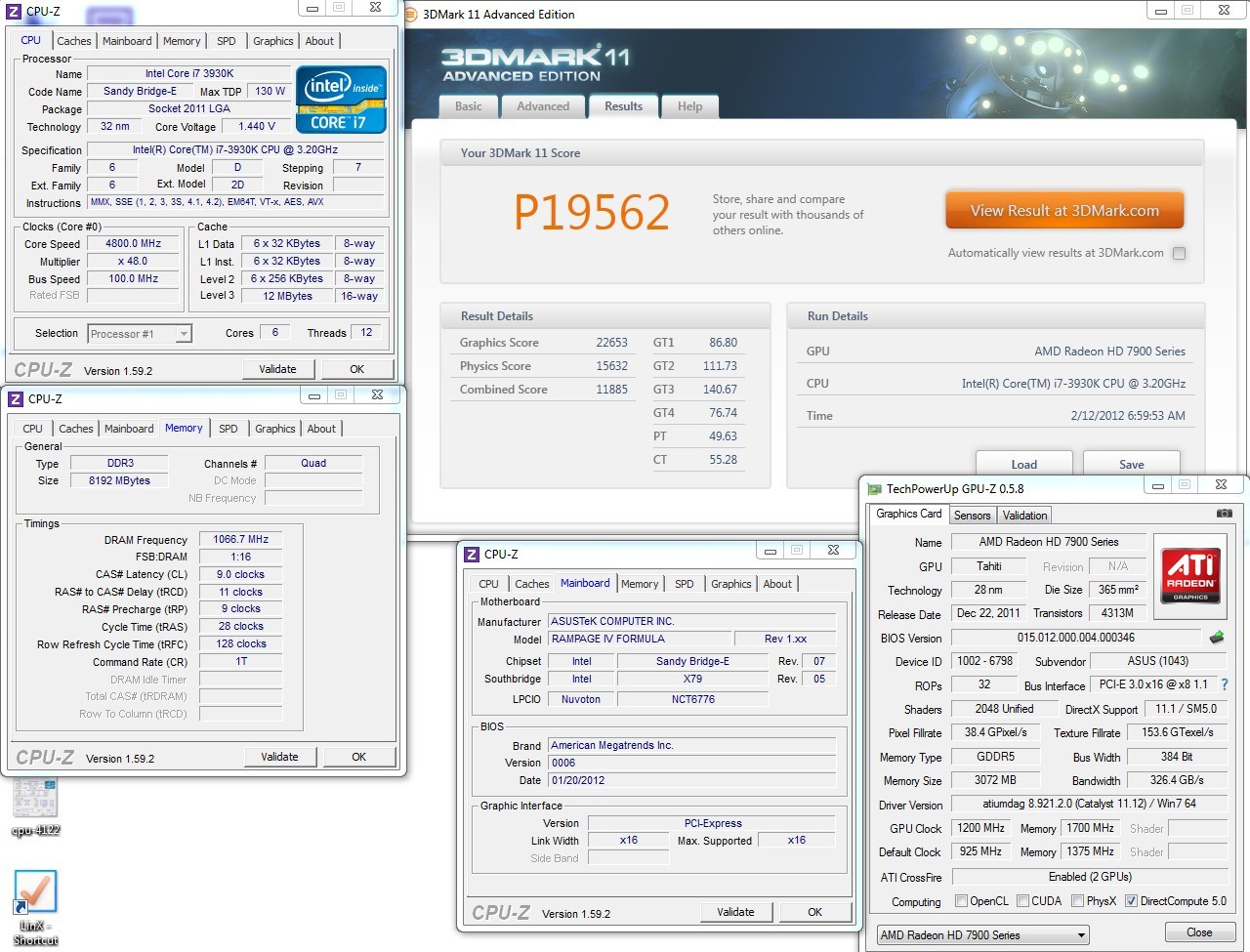

В 3DMark11 удалось добиться результата в 19 562 попугая на частотах 1200/1700 МГц. Как можно видеть из детализации, ограничителем являются уже не графические подтесты, а CPU. Поэтому я даже прибавил напряжения на процессоре, увеличив частоту до 4.9 ГГц, чтобы повысить результат, но прогон оказался не очень удачным, так как результат повторился в точности до одного попугая.
А вот в 3DMark Vantage увеличение частоты процессора на 100 МГц дало почти 900 баллов прироста. Результат составил 57 944 «марков», но для прохождения теста пришлось снизить частоты GPU еще на 20 МГц - до 1180 МГц.
Достоинства и недостатки ASUS Rampage IV Formula:
[+] Функционал BIOS, удовлетворяющий потребности самого заядлого оверклокера/геймера. Наличие предустановленных профилей разгона процессора и настроек таймингов.
[+] Качественная система питания, доказавшая свою профпригодность рекордами на версии Extreme.
[+] Наличие X-Socket совместимого с системами охлаждения на LGA 1366.
[+] Звуковой процессор SupremeFX III, который, по заверениям производителя, намного лучше обычно используемых микросхем.
[+] Снижение цены на 2000 рублей, за счет отсутствия Subzero Sense, VGA HotWire и OC Key, которые большинством пользователей никогда не будут востребованы.
[+] Приятный дизайн печатной платы и системы охлаждения, наличие светодиодной подсветки.
На мой взгляд, недостатков у ASUS Rampage IV Formula нет, но наверняка найдутся такие пользователи, которые захотели бы видеть на данной плате не четыре, а восемь слотов оперативной памяти.
[-] Наличие только четырех слотов оперативной памяти.
Материнская плата ASUS Rampage IV Formula, на мой взгляд, получилась настоящим продуктом для энтузиастов и геймеров, будучи хорошим выбором для основы высокопроизводительных систем на LGA 2011. По сути, перед нами та же Extreme, но лишенная всех «экстремально-навороченных» особенностей, которые многим пользователям, скорее всего, кажутся бесполезными. Ведь если адекватно оценивать ситуацию в России, то интерес к экстремальному разгону несколько поутих, и «погоду делают» «все те же знакомые лица». Большинству пользователей, далеких от оверклокинга, VGA HotWire и Subzero Sense никогда не пригодятся, а OC Key будет скорее одноразовой игрушкой, чем ежедневным средством управления разгоном.
На фоне приведенных аргументов Formula выглядит намного привлекательнее, все-таки экономия в 2000 рублей позволяет взять более производительную видеокарту. Правда, меня несколько смущает число разъемов оперативной памяти, но, с другой стороны, обязательное наличие восьми слотов еще не стало суровой необходимостью. И в итоге, никаких нареканий к ASUS Rampage IV Formula не остается.
