Иногда складывается ощущение, что компания AMD буксует на месте. И даже Bulldozer не смог её вытащить. Но речь дальше пойдет не столько о конечной производительности системы, сколько о чипсетах для материнских плат, а вернее, одном из них. Прогресс не стоит на месте, процессорные сокеты постоянно меняются, обрастая новыми числами и символами после приставки AM. Индекс наборов логики при этом стабильно увеличивается на 100: 770 – 870 – 970. Но есть ли принципиальные изменения при таких обновлениях и так ли уж они существенны?
Ведь помимо заявленных вендором официальных характеристик чипсетов производители материнских плат сами расширяют базовые возможности своих продуктов, добавляя, к примеру, поддержку мультиграфических решений там, где её быть не должно, или интегрируя дополнительные контроллеры, чтобы дотянуть функционал до более дорогих решений. Пожалуй, лидером в этой области является компания ASRock. Она очень часто производит продукты, обладающие привлекательной ценой и отличной совместимостью с новыми интерфейсами, а порой, как ASRock P67 Transformer, и уникальностью.
В данном материале будет рассмотрена материнская плата ASRock 970 Extreme4, которая относится к среднему ценовому сегменту и базируется на чипсете AMD 970. Её изюминка – поддержка многопроцессорных видеоконфигураций, таких как SLI и CrossFireX. Но одной лишь такой особенности мало, чтобы соблазнить привередливого покупателя. Так что хватит слов, пора переходить к делу – обзору и практическим испытаниям платы с AMD FX-8120.
Упаковка выдержана в том же стиле, что и другие, рассмотренные в лаборатории ранее продукты компании.
И все то же изображение фрезерованной стали в качестве фона. С лицевой стороны нет никаких излишеств, лишь по центру белыми буквами нанесено наименование модели. По нижнему краю идут несколько надписей с обозначением поддерживаемых функций. Переворачиваем коробку.
В самом верху приведено небольшое изображение платы, от которого к различным компонентам расходятся несколько линий с пояснениями. Получаемый список образует миниспецификацию. Ниже есть несколько вставок с описанием ключевых технологических решений. Далее следуют эмблемы наград медиаизданий, полученных продуктами компании. В самом низу можно найти краткую техническую информацию, приведенную на различных языках. Заглянем внутрь.
Поверх белого картонного разделителя уложены аксессуары и инструкции. Под ним находится сама плата, упакованная в антистатический пакет и дополнительно защищенная оболочкой из вспененного полиэтилена красного цвета.
Не совсем обычное решение, чаще бывает наоборот: сверху упакован прилагаемый комплект, а ниже располагается плата. К информационному сопровождению относится следующее:
Теперь посмотрим на аксессуары.
Получается, что материнская плата поддерживает SLI, хотя официально набор логики AMD 970 лишен этой поддержки.
Габариты классические для стандарта ATX. Качество пайки хорошее, но не идеальное. Вдобавок текстолит недостаточно толстый и хорошо прогибается в руках. Цветовая гамма соответствует последним веяниям компании: тёмно-коричневый текстолит в сочетании с белыми и синими разъёмами.
Процессорный сокет AM3+ чёрного цвета обеспечивает поддержку всех CPU в конструктиве AM3/AM3+, в том числе и основанных на новой архитектуре Zambezi. Рядом распаяны четыре слота для памяти типа DDR3. Два независимых канала выделены разными цветами: белым и синим. Кроме того, они чередуются через один.
В моём случае удалось без проблем совместить процессорный кулер Thermalright Silver Arrow с памятью Corsair.
Производителем заявлена поддержка режимов работы DDR3 800 / 1066 / 1333 / 1600 (разгон) / 1800 (разгон) / 1866 (разгон) / 2133 (разгон) МГц. Максимальный допустимый объём составляет 32 Гбайта.
Питание подаётся на плату посредством двух разъёмов: основного 24-х и дополнительного 8-ми контактного. Однако можно использовать и подключение по формуле 24+4.
В качестве основного ШИМ-контроллера применяется ST L6717A производства STMicroelectronics.
Он обеспечивает плату питанием по схеме 4+1.
На каждую из основных четырёх фаз приходится по два мосфета 5930AL на нижнее плечо и по одному 9130AL на верхнее. На оставшуюся по одному каждого типа. Все они расположены на лицевой части. С обратной стороны силовые элементы отсутствуют. Повсеместно применяются катушки индуктивности в ферритовом корпусе и твердотельные конденсаторы.
Мосфеты накрыты небольшим алюминиевым радиатором. В виду бюджетности платы различные тепловые трубки и замысловатые дизайны системы охлаждения отсутствуют.
Это обычный радиатор, скромных габаритов и с невысокой площадью отвода тепла. Его крепление осуществляется при помощи двух пластиковых клипс на пружинках, а в качестве термоинтерфейса применена терморезинка голубого цвета.

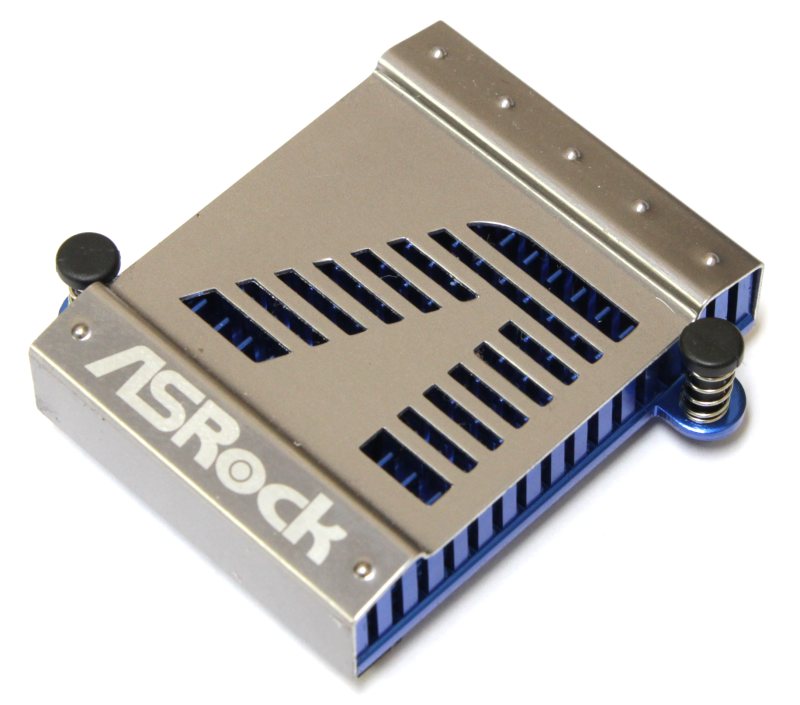

Кроме него есть еще два теплосъемника, отводящие тепло от северного и южного мостов. Они также выполнены без изысков, а их единственное украшение - пластинки с логотипами. Первый из них чуть крупнее и немного вытянут в ширину.

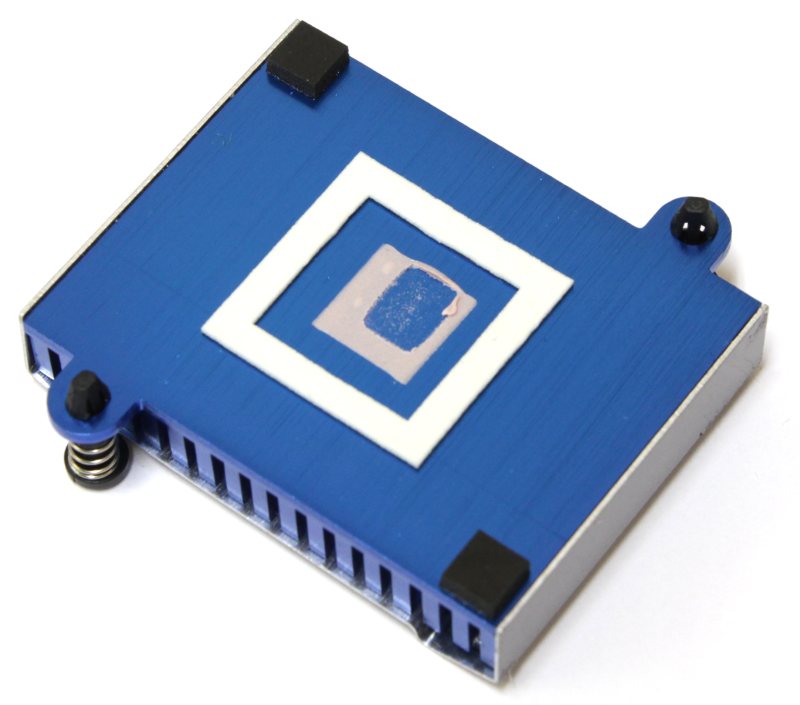

В его основании можно обнаружить поролоновую рамку и пару чёрных ножек по краям для защиты от перекосов. В роли термоинтерфейса выступает розовая «терможвачка». Крепление осуществляется при помощи двух пластиковых клипс на пружинках.
Еще один радиатор, закрывающий южный мост, также изготовлен из алюминия и выкрашен в синий цвет. Отличается небольшой высотой, но благодаря ребрам, выполненным в виде «иголок», на площади теплоотвода это сказаться не должно. Сверху он накрыт пластинкой с логотипом компании.
В основании также присутствует рамка и два ограничителя от перекоса. Крепится он, как и предыдушие два, при помощи пары пластиковых клипс на пружинках. Да и термоинтерфейс тот же самый – розовая «терможвачка». Прижим всех радиаторов слабый, особенно заметно это на мосфетном.

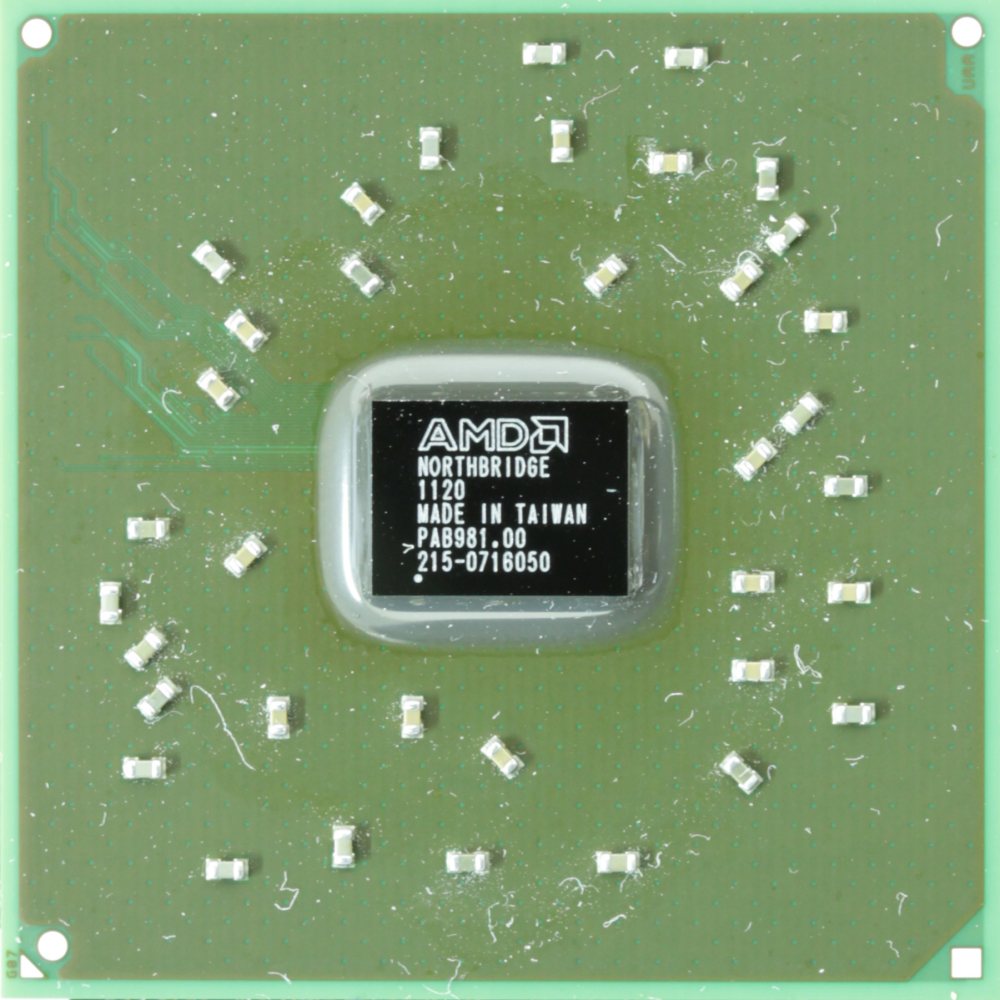

Взглянем на скрытый под ними набор системной логики, микросхемы: AMD 970
и SB950.

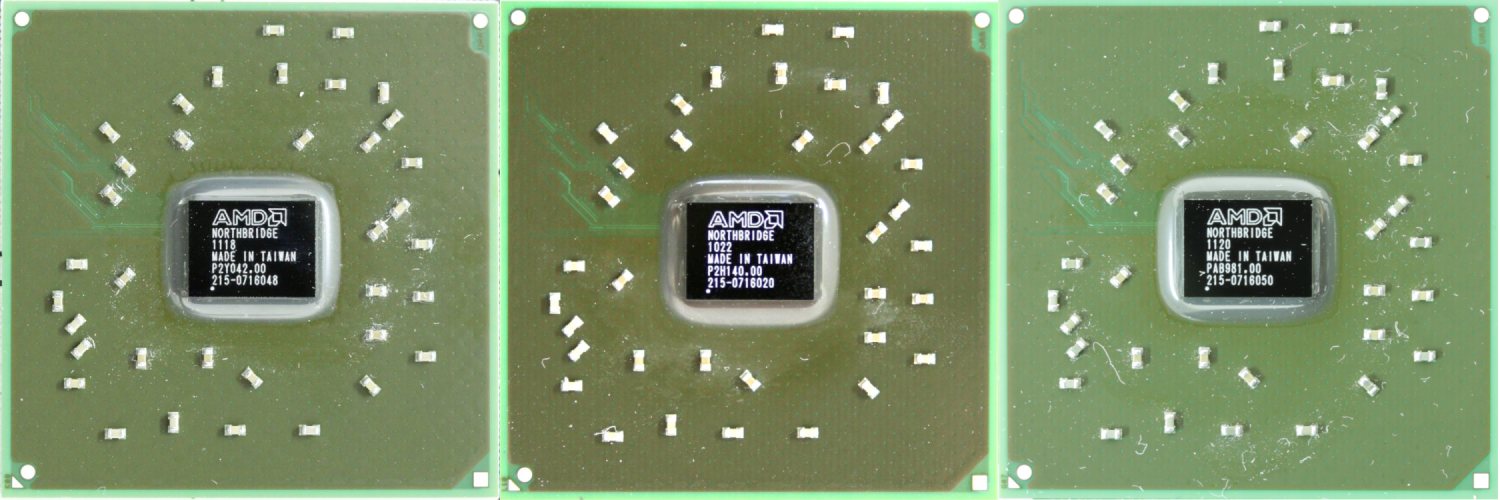

Сравните северные мосты AMD 990X, 890FX, 970 и найдите (за вычетом маркировки) отличия.
Согласно спецификациям, 970-й не поддерживает такие технологии, как AMD CrossFire и NVIDIA SLI. Но компания ASRock решила иначе, наделив плату тремя слотами PCI-e x16 второго поколения (2.0).
При использовании только верхнего слота обеспечивается полное количество линий на интерфейсе х16. При установке двух видеоадаптеров формула, по которой они будут работать, станет x8+x8. Нижний всегда ограничен как x4.
Помимо «больших» разъемов PCI-e на плате ASRock 970 Extreme4 присутствуют два PCI-e x1 и два обычных PCI.
Для поддержки приводов и накопителей в нижней части правого края распаяны пять портов SATA 3 в виде пары сдвоенных и одного одиночного.
Они реализованы при помощи интегрированного в южный мост контроллера, который обеспечивает шесть каналов SATA. Куда же делся еще один? Он ушёл на заднюю панель в качестве разъёма eSATA.
Южный мост SB950 должен обеспечить до четырнадцати портов USB 2.0. Четыре таких разъёма можно найти на задней панели и еще три колодки для подключения шести устройств распаяны по нижнему краю платы.

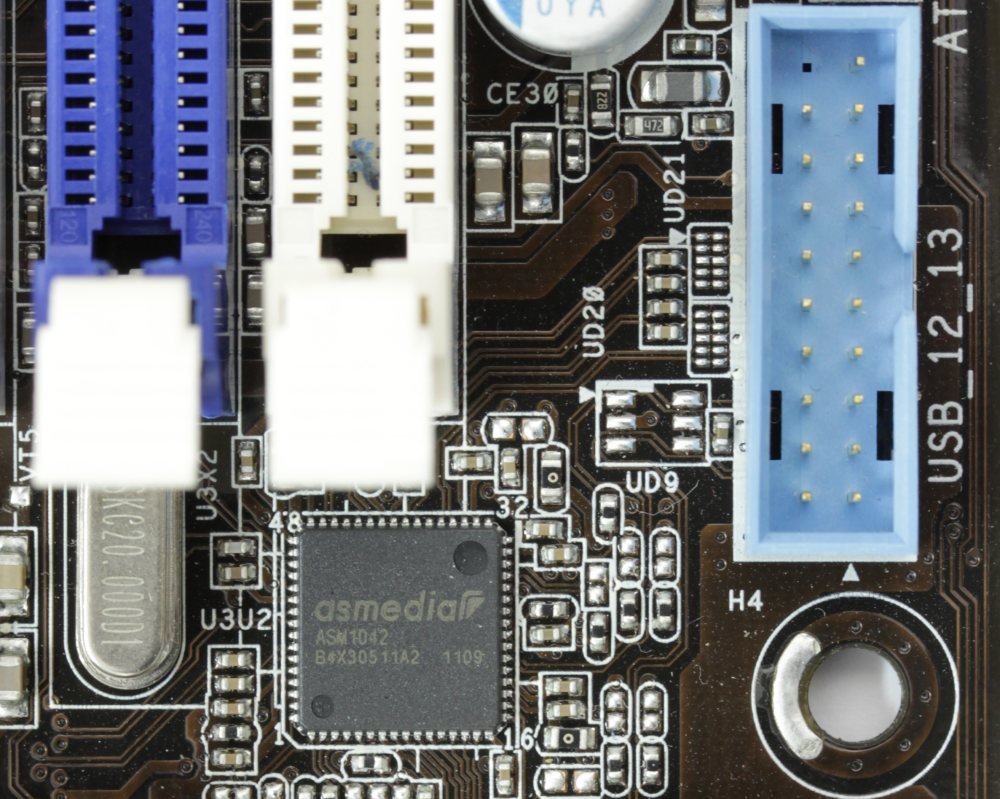

Итого получается десять штук. Не обошлось и без поддержки более современного стандарта USB 3.0. Как и везде, для его обеспечения применяются сторонние контроллеры. В данном случае их два - производства Asmedia с маркировкой ASM1042.
Один расположен посередине правого края, рядом с колодкой для подключения двух портов этого интерфейса. Еще один – рядом с задней панелью, на которой находятся два разъёма USB 3.0.
Если присмотреться внимательно, то можно увидеть, что микросхемы распаяны в несвойственных для них местах. Например, обычно «чип» звукового кодека находится в левом нижнем углу. Здесь же он расположен выше по левому краю, на том самом месте, где обычно распаивается микросхема сетевого адаптера.
К слову сказать, кодек самый обычный, восьмиканальный, реализованный Realtek ALC892. Микросхема сетевого адаптера переехала еще выше. Она находится за оптическим выходом задней панели, рядом с мосфетами.
Это «чип» гигабитного сетевого контроллера – Realtek RTL8111E.
В правом нижнем углу разместилось много интересных элементов.

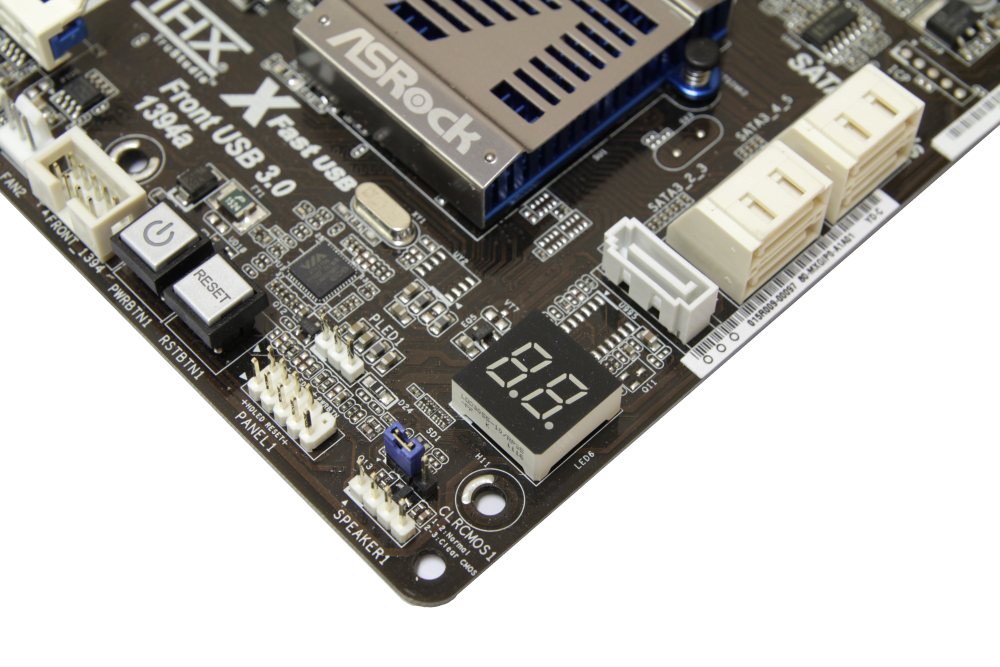

Среди них: сдвоенный семисегментный индикатор POST-кодов загрузки, джампер сброса настроек BIOS, разъёмы для подключения индикаторов, спикерфона и кнопок корпуса. Там же неподалёку распаяна микросхема VIA VT6315N, которая обеспечивает плату двумя портами IEEE1394.
Один находится на задней панели, другой в виде колодки размещён неподалёку.

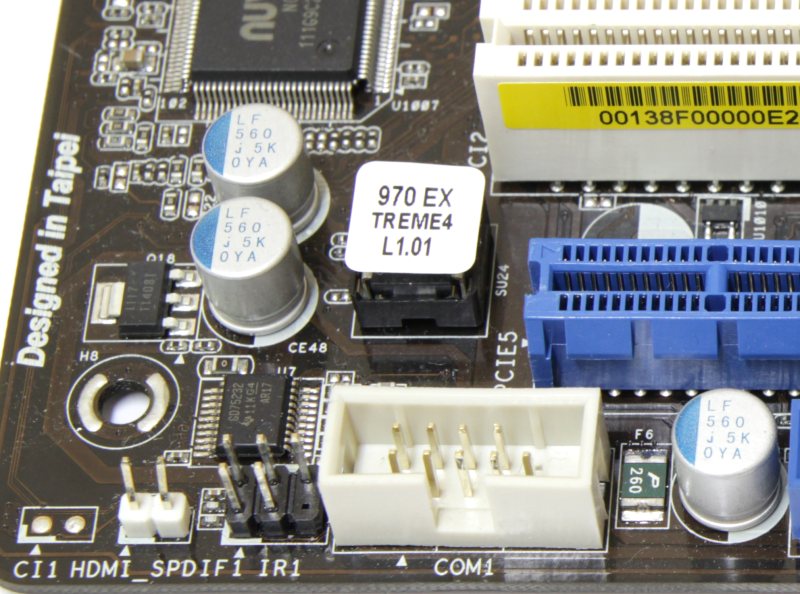

Рядом с ним находятся две кнопки: Power и Reset. В левом нижнем углу можно найти: колодку COM порта, разъёмы HDMI_SPDIF и IR, микросхему BIOS.
Чуть выше по левому краю находится «чип» системного мониторинга Nuvoton NCT6776F.
Посмотрим, что расположено на задней панели.
Поддерживаемые процессоры |
|
Системная шина, частота |
|
Системная логика |
|
Оперативная память |
|
Слоты расширения |
|
Поддержка Multi-GPU |
|
Поддержка SATA/RAID |
|
Поддержка IDE и eSATA |
|
Сеть |
|
Аудио |
|
USB 2.0 |
|
USB 3.0 |
|
IEEE-1394 |
|
Системный мониторинг |
|
Питание материнской платы |
|
Разъемы и кнопки задней панели |
|
Фирменные технологии |
|
Размеры, мм |
|
Форм-фактор |
|
Разработчики не стали изменять традициям и так же, как и остальные производители, «клонировали» дизайн UEFI BIOS на все платформы. Видеоролик, размещенный ниже, поможет кратко ознакомиться с меню.
Нажимаем кнопку Del и попадаем на страницу Main настроек BIOS.
Сверху расположена надпись ASROCK UEFI SETUP UTILITY, снизу - полоска со слоганом Tomorrow’s technology today («Завтрашние технологии сегодня»), а в правом нижнем углу отображается день недели, дата и время. Жёлтые сферы с символами внутри вверху - всего лишь пиктограммы, обозначающие тот или иной раздел меню.
На странице Main отображается информация о системе, в частности об объёме памяти, типе процессора и его частоте, версии BIOS. Выбираем следующую сферу, подписанную как OC Tweaker, и попадаем на одноимённую страницу.
Как вы уже поняли, здесь производятся установки частот, напряжений и других связанных с разгоном параметров. А также настраиваются режимы работы памяти, функции разблокировки ядер. Ниже приведен перечень и диапазон регулировок напряжений.
Для того чтобы более точно установить напряжение, необходимо отключить функции Load-Line Calibration и AMD Application Power Management. В противном случае оно начинает изменяться динамически и непредсказуемо. Если для автоматического режима это еще куда ни шло, то для разгона – неприемлемо.
Следующий раздел называется Advanced.
На этой странице есть несколько ссылок. В самом низу особняком стоит пункт Instant Flash. Это запуск встроенной утилиты прошивальщика BIOS. С её помощью я без особых усилий пару раз обновил микропрограмму платы.
В самом верху расположена ссылка CPU Configuration.
В открывшемся окне производятся настройки энергосберегающих и дополнительных функций процессора.
Следом идёт пункт North Bridge Configuration.
Здесь находятся дополнительные настройки северного моста, среди которых очерёдность выбора инициализации видеоадаптера.
Затем следует South Bridge Configuration.
В нем, как несложно догадаться, расположены пункты настройки периферийных контроллеров. Следуя своей логике, разработчики отнесли к южному мосту и звуковой кодек с сетевым адаптером.
Следующим пунктом идёт Storage Configuration.
Здесь осуществляются настройки режимов работы накопителей и приводов. Его сменяет Super IO Configuration.
В этом окне производятся установки портов COM и IR. Предпоследним пунктом идёт ACPI Configuration.
Здесь настраиваются режимы сна и выхода из него. И замыкает данное меню ссылка USB Configuration.
Без лишних слов понятно, что речь идёт об установках контроллеров шин USB.
Следующая жёлтая сфера со значком монитора внутри и подписью H/W Monitor перемещает пользователя на страницу мониторинга системы.
Здесь осуществляется контроль за температурой, скоростью вращения вентиляторов и некоторыми системными напряжениями. В самом низу есть четыре пункта, которые позволяют регулировать обороты кулеров.
Следующая жёлтая сфера называется Boot.
За ней скрываются настройки различных режимов и опций загрузки. Следом идёт пункт Security.
Здесь устанавливаются пароли на BIOS. Замыкает этот хоровод сфер неизбежный Exit.
Сохраняем настройки и покидаем BIOS.
Тестирование материнской платы ASRock 970 Extreme4 проводилось в составе следующей конфигурации:
Вновь повторяется история с BIOS, когда свеженький Bulldozer не хочет работать совместно с платой. И опять выручает Sempron 145, с помощью которого прошиваемся c 1.01 на 1.50. Отмечу, что интерфейс при этом совсем не меняется. Попутно я проверил функцию разблокировки процессора, и надо отдать должное - она работает как положено. Sempron 145 превратился в полноценный Athlon x2.
Теперь, когда BIOS уже понимает FX-8120, можно приступить к разгону. Благодаря опыту, полученному при прошлом тестировании, мне удалось сразу поднять частоту процессора до 4600 МГц, но проблемой стало нахождение грани, на которой он не уходил в троттлинг. Естественно, я сразу же выставил схожие напряжения, установил коэффициент до 23 и запустил систему. Вот и первое разочарование. Там, где процессор брал сходу 4600 МГц на ASUS M5A99X EVO, на ASRock 970 Extreme4 можно довольствоваться только 4400 МГц, но и так не всё гладко.
Сперва я также очень долго подбирал баланс напряжения так, чтобы система не зависала и не уходила в троттлинг при прогоне теста LinX. Причём, причины, по которым процессор сбрасывал частоту до 1400 МГц, мне выяснить так и не удалось. Если на плате ASUS M5A99X EVO наблюдалась чёткая закономерность снижения частот при перегреве на высоком напряжении, то здесь поведение платы было не совсем корректным.
Начнём с того, что процессор сбрасывал частоту уже при второй итерации в LinX. Показания в Core Temp не превышали 60°C, при реальных значениях на крышке процессора в 53°C. Выкрутасы мониторинга? Да, но это значение температуры ядер, а она всегда немного больше. Вдобавок программа Core Temp рапортует о том, что TJmax=70°C. Иными словами, это и должен быть предел, после которого начинается троттлинг.
Дальше - интереснее. Ставлю на обдув мосфетов вентилятор 92 мм со скоростью вращения 4500 об/мин. Путём долгих подборов нахожу напряжение в 1.335 В на ядре, при котором система проходит три итерации в LinX, но затем частота периодически опять начинает снижаться до 1400 МГц. Причем все это дело происходит на фоне неизменной температуры процессора. Попробовал еще один вариант, намазав вместо Arctic Cooling MX-2 старую КПТ-8. Система снова прошла три итерации, но после первой же процессор ушёл за 70°C по мониторингу. Да, дело здесь явно не в температуре.
Разгон по шине откровенно провалился. Плата ни в какую не хотела понижать коэффициент NB ниже 11 на AMD FX-8120, поэтому полученные 210 МГц – это просто смех. Sempron же больше 250 не берёт, поэтому я даже не стал его тестировать.
Разгон памяти тоже не задался. Сложно сказать почему, но в ручном режиме настройки частоты 2133 МГц и таймингов согласно спецификации система отказывалась запускаться. Выручила функция установки профиля XMP. С ней всё работало замечательно.
Тестирование ASRock 970 Extreme4 проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:
Система стабильно функционировала без троттлинга во всех замерах. Сами тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
До сих пор сложно поверить в то, что эти результаты показывает современный процессор 2011 года. Лучше остальных выглядят поточные тесты, именно в них раскрываются новая архитектура и улучшенный контроллер памяти. Естественно, ни о каких рекордах даже в разгоне речи не идёт.
Теперь посмотрим, как обстоят дела с температурными показателями.
Ничего необычного нет, все в норме. Смущает только низкая температура мосфетного радиатора. Процессор потребляет много энергии, а он, несмотря на свои размеры, почти не греется.
Восьмиканальный звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1. Есть ли какая-то зависимость или нет, но перемещение аудиочипа ближе к выходам задней панели не пошло на пользу. Получается так, что он оказывается в аккурат под силовыми элементами видеокарты MSI R6850, а в каналах наблюдаются треск и посторонние шумы. Переставлять карту? Но ведь не всем это будет удобно, к тому же скорость интерфейса упадёт с x16 до x8.
В итоге я все же переставил карту, но небольшие помехи никуда не делись. В остальном же, что касается звучания, то ничего выдающегося здесь нет.
Материнская плата ASRock 970 Extreme4 на редкость неоднозначный продукт. С одной стороны, неплохой комплект и функционал уровня старших решений на чипсете AMD 990X: есть поддержка как SLI, так и CrossFire. Но с другой – не покидает ощущение, что разработчики слукавили. Ведь стоимость в 3500 рублей должна быть обоснованной. А тут не обошлось без изъянов: BIOS не всегда работает корректно, звук подвёл то ли качеством, то ли расположением. Про разгон лучше вообще помолчать, хотя в названии сказано, что, дескать, Extreme. Однако многие уже сумели убедиться, что это ничего не значит.
К плюсам можно добавить качество изготовления, хорошую элементную базу, большое количество разъёмов для вентиляторов, наличие самых современных интерфейсов, кнопки включения, сброса и Clr CMOS на задней панели. Среди минусов: «жидкий» текстолит и хлипкие крепления радиаторов.
Плата годится как рабочая лошадка для процессоров Phenom II x4, ставить на неё что-то большее уже нецелесообразно. Здесь речь идёт скорее о малой привлекательности платформы в целом. Попробуем встать на место покупателя связки «процессор плюс материнская плата» с бюджетом около 10 000 рублей, ведь именно этот набор характеризует выбор системы. Что бы вы выбрали: «ASRock Z68 PRO3 + Intel Core i5 2500K» или «ASRock 970 Extreme4 + Athlon FX 8120»? Обе платы стоят в районе 3500 рублей, процессоры по 7000 рублей. Я свой выбор сделал, а вы?
Плюсы ASRock 970 Extreme4:
